钼铁的化学成分生产方法及用途

钼铁60b的标准全文共四篇示例，供读者参考第一篇示例：钼铁60B是一种常用的合金材料，具有很高的硬度和抗腐蚀能力，在工业生产中有着广泛的应用。

为了确保钼铁60B的质量和性能符合要求，制定了一系列的标准。

本文将详细介绍钼铁60B的标准，包括化学成分、机械性能、热处理要求等内容。

一、化学成分标准钼铁60B的化学成分是其性能的基础，合金含量的控制非常重要。

根据国家标准，钼铁60B的化学成分应符合以下要求：1. 钼含量：60%～65%2. 铁含量：余量3. 硅含量：≤1.0%4. 硼含量：2.8%～3.2%5. 其他杂质：≤0.5%以上是钼铁60B的化学成分标准，生产厂家在生产过程中需要控制好合金的成分比例，确保符合标准要求。

二、机械性能标准钼铁60B具有优良的机械性能，其硬度、强度和韧性等指标需要符合国家标准规定：1. 抗拉强度：≥1000MPa2. 屈服强度：≥800MPa3. 延伸率：≥5%4. 硬度：≥250HB以上是钼铁60B的机械性能标准，生产厂家需要通过相应的实验和检测手段来验证合金的性能是否符合要求。

三、热处理要求钼铁60B的热处理是影响其性能的重要环节，正确的热处理工艺可以使其获得更好的性能表现。

根据国家标准，钼铁60B的热处理要求如下：1. 固溶处理：在1050℃～1100℃的温度下保温1小时，然后冷却到室温2. 冷却介质：水冷或风冷均可3. 固溶度：≥95%以上是钼铁60B的热处理要求，生产厂家需要根据实际情况选择合适的热处理工艺，确保产品达到设计要求的性能指标。

通过对钼铁60B的化学成分、机械性能和热处理要求的详细介绍，相信读者对该合金材料的标准有了更深入的了解。

在工业应用中，只有严格遵守标准要求，才能生产出高质量的钼铁60B产品，确保其在工程项目中发挥最佳的效果。

希望以上内容对相关从业人员有所帮助，谢谢阅读！第二篇示例：钼铁60b是一种常见的工业材料，具有优良的性能和广泛的用途。

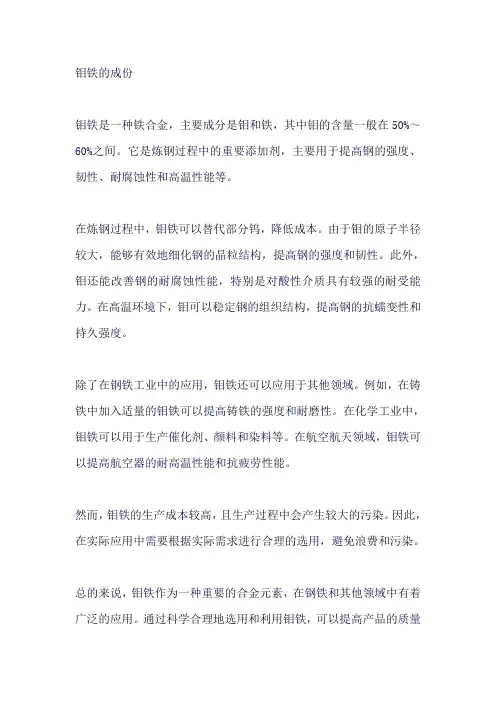

钼铁的成份
钼铁是一种铁合金，主要成分是钼和铁，其中钼的含量一般在50%～60%之间。

它是炼钢过程中的重要添加剂，主要用于提高钢的强度、韧性、耐腐蚀性和高温性能等。

在炼钢过程中，钼铁可以替代部分钨，降低成本。

由于钼的原子半径较大，能够有效地细化钢的晶粒结构，提高钢的强度和韧性。

此外，钼还能改善钢的耐腐蚀性能，特别是对酸性介质具有较强的耐受能力。

在高温环境下，钼可以稳定钢的组织结构，提高钢的抗蠕变性和持久强度。

除了在钢铁工业中的应用，钼铁还可以应用于其他领域。

例如，在铸铁中加入适量的钼铁可以提高铸铁的强度和耐磨性。

在化学工业中，钼铁可以用于生产催化剂、颜料和染料等。

在航空航天领域，钼铁可以提高航空器的耐高温性能和抗疲劳性能。

然而，钼铁的生产成本较高，且生产过程中会产生较大的污染。

因此，在实际应用中需要根据实际需求进行合理的选用，避免浪费和污染。

总的来说，钼铁作为一种重要的合金元素，在钢铁和其他领域中有着广泛的应用。

通过科学合理地选用和利用钼铁，可以提高产品的质量
和性能，推动相关行业的发展。

钼铁的分析钼铁用于炼钢中钼元素的加入剂，按其杂质含量不同分为下列两个牌号。

钼铁中Mo的测定——铜离子接触剂比色法一、方法要点：以Cu2+为接触剂，用氯化亚锡还原钼至低价而呈黄色，借此进行比色。

二、试剂：1、硫酸铜溶液：0.4％2、氯化亚锡溶液：10％。

称10 g氯化亚锡溶于20ml盐酸中，稀释至100ml。

3、硝酸溶液：1+34、硫酸溶液：1+1三、分析方法：称样0.3g于250ml烧杯中，加入硝酸20ml，加热溶解后加（1+1）硫酸25ml，蒸发至冒硫酸烟2～3分钟（呈乳白状），冷却后移入100ml容量瓶中，加水至刻度，摇匀．用25ml移液管取出25ml上述溶液移至50ml容量瓶中，加硫酸铜溶液15ml，氯化亚锡溶液5ml，静置10分钟，加水稀释至刻度，摇匀．在721型比色计420nm处用1cm比色皿比色．四、注：1、硝酸要赶尽，冒硫酸烟时温度要低，待水分蒸发完后才冒硫酸烟。

硫酸烟为白色丝絮状。

2、加氯化亚锡前体积不得少于25ml。

3、此法斜率低。

4、蒸发至冒硫酸烟时，如有白色浑浊现象，冒完烟后稍冷可加些水，加热至其溶液清亮。

冷却后移入容量瓶中。

5、也可称0.1g试样加硝酸溶解，加（1+1）硫酸冒白烟，稍冷后加水30ml溶解盐类，再加水45ml，加入铜溶液1ml，边摇边加氯化亚锡10ml，用水稀至100ml，待10分钟后比色。

（加氯化亚锡前体积不得少于70ml）。

——8-羟基喹啉重量法一、方法要点：试样溶在硝酸中，加入EDTA络合，然后调节试液酸度为PH4，在加热的情况下用8-羟基喹啉使钼产生羟基喹啉钼【MoO2（C9H6ON）2】沉淀，称重后计算出钼含量。

二、分析方法：称样0.2g于250ml烧杯中，加入硝酸（1+2）15ml，加热溶解，加水100ml，加入5%EDTA溶液50ml，加甲基橙指示剂3滴，用氨水调节至试液呈黄色，加缓冲溶液4毫升，再滴加氨水（1+1）5滴（此时试液PH=4），加热近沸，即加8-羟基喹啉液25ml，充分搅拌，用已称重的玻璃砂芯坩埚抽气过滤，以水洗涤至无色，于130℃处烘干至恒重。

钼铁生产工艺流程文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]钼铁生产工艺流程一、钼金属特性介绍钼的主要物理化学性质如下：相对原子质量95.95密度/（g/cm3）10.2熔点/K2883沸点/K5833熔化热/（kJ/mol）7.37蒸发热/（kJ/mol）536.3熵（298K时）/（J/（mol.K））28.61钼的熔点较高，在高温下钼的蒸气压很低蒸发速度小，钼的最大特点是导电性强。

钼能耐无机酸的腐蚀，但能很快地溶解在硝酸及硫酸的混合溶液中。

钼与铁可按任何比例互溶。

在1453－1813K范围内，化合物MoFe （含Mo63.29％）固态稳定。

1753K以下即使处于固相也会结晶出Mo2Fe3。

含钼量大于50％时，合金熔点显着升高，如含钼60％的合金熔点为2073K，含钼高的钼铁不能从炉内流出。

钼与碳生成碳化物Mo2C和MoC。

Mo2C的熔点为2653K，MoC的熔点为2843K，还可能生成复合碳化物Fe3Mo3C和Fe3CMo3C。

钼与硅生成Mo3Si、Mo5Si3、MoSi2。

钼与铝生成MoAl。

钼与硫生成一系列的硫化物，MoS2、Mo2S3、MoS3，其中MoS2是主要的硫化物。

含MoS2的钼矿称为辉钼矿。

当温度大于673K时MoS2易氧化成MoO3和MoO2。

钼与氧生成一系列的氧化物MoO3、MoO2、Mo2O3、Mo4O11等，其中最稳定的是MoO3和MoO2。

MoO3具有明显的酸性，称为钼酸酐，是浅绿色的粉未；加热时呈鲜黄色。

熔点978K，沸点1428K，生成热746kJ/mo，密度4.4g/cm3，当温度大于873K时MoO3就显着升华。

MoO3微溶于水，能溶于苛性碱、苏打、氨的溶液中而生成钼酸盐。

MoO2是紫褐色的粉末，并有金属光泽。

当温度大于1273K时MoO2显着升华，其生成热为588.2kJ/mol，密度6.34g/cm3。

MoO2不溶于水和碱性水溶液，也不溶于硫酸、盐酸等酸中。

钢铁冶炼中的钼铁合金冶炼技术钼铁合金是一种在钢铁冶炼中广泛应用的合金材料，它能够提高钢铁的抗腐蚀性、耐磨性、耐高温性等特点，因此在各种重要的机械制造、建筑、汽车等领域都有着广泛的应用。

在钢铁冶炼中，如何高效地制造出优质的钼铁合金也成为了冶金工业界的重大问题之一。

目前，在钢铁冶炼中，主要采用的是氧化法和还原法两种方式制造钼铁合金。

氧化法是通过将钼矿进行烧结、焙烧等处理，使其转化成为钼酸钠或者钼酸铵等物质，再和铁粉等还原剂混合加热，制造出钼铁合金。

而还原法则是将钼矿石与铁矿石一起放入高温炉中进行还原反应，生成钼铁合金。

在这两种工艺中，氧化法是一种常规的制铁工艺，主要优点是选用的矿石来源广泛、工艺流程相对简单，而且可以控制合金的成分比例。

但缺点也同样显著，该工艺制造钼铁合金的能耗比较高，而且还需要进行后续的还原反应，时间长、产量低。

与之相比，还原法制造钼铁合金的能耗较低，生产效率也比氧化法高，但问题也不少，例如炉膛内温度、氧气流量等参数需要进行精准调控，一旦操作失误就容易出现钼铁分离、炉膛积灰等质量问题。

不过，随着技术的发展和冶炼厂家对钼铁合金质量的要求越来越高，冶炼技术也逐渐得到了完善。

目前，有很多新型的钼铁合金冶炼技术被广泛应用并取得了较好的效果。

例子中的一种新型技术是高铝钙钡石煤化气对钼铁合金冶炼技术的改进。

这种技术是在传统的钼铁合金冶炼工艺基础上，运用高铝钙钡石的还原能力来提高反应速度及每次进炉的重量。

该技术主要含有钼铁矿、焦炭粉末、石灰、草酸钠和高铝钙钡石等，冶炼炉采用电弧炉或中频炉。

通过将钼铁矿、焦炭粉末等混合物，与高铝钙钡石混合后，加入炉中进行加热反应，可以较为有效地降低能耗和生产成本，并且不会出现炉缸结瘤等炉内问题，冶炼后的钼铁合金质量也得到了明显的提高。

除此之外，还有一些类似的新型冶炼技术值得关注。

例如，我们可以利用高效节能技术，优化炉膛内的温度和压力等参数，尤其是通过智能化的控制系统实现钼铁合金冶炼过程的自动化控制，大大提高产品质量和生产效率。

∙精矿装炉以前要经过2mm的筛子，以增大精矿与气体的接触面积，增加反应速度。

∙一次装料约300kg，平铺在第一炉门口区域内的炉床上，厚约65mm，连续焙烧约120分钟向前拨到第二炉门口区域。

约120分钟再向前拨到第三炉门口区域。

从每一炉门装料，到第四炉门出炉，大致需8小时，第一炉门区域向前拨完料时，将准备好的精矿加到第一炉门口区域，连续地进行焙烧。

∙第一炉门口的气体温度为503－573K，精矿温度为453－503K。

第一炉门区域主要脱除油和水分，每隔30分钟左右搅拌一次。

第二炉门口的气体温度为673－723K，精矿温度为683－733K。

第二炉门区域主要是加热精矿，并有脱硫反应的发生，每隔20分钟搅拌一次。

第三炉门口的气体温度为813－853K，精矿温度为823－873K。

第三炉门口区域脱除总硫量的75％左右，每隔10分钟搅拌一次。

第四炉门口的气体温度为873－953K，精矿温度为883－973K。

第四炉门口区域靠近燃烧室，炉气温度较高，这里一直把精矿烧到含硫0.07％以下才能出炉，每隔7－8分钟搅拌一次。

发生固化时要开大炉门不停地搅拌，直到分散时精矿已脱硫合格，此时应立即出炉。

∙各炉门的温度控制可通过调节炉尾部的插板和燃烧室的供热量来实现。

尽量控制精矿温度在923K以下以减少的挥发。

单层炉焙烧钼精矿回收率为94％左右。

∙2、回转窑焙烧钼精矿∙在国内用外加热式回转窑焙烧钼精矿，回转窑技术参数为：长度18000mm；直径1100mm；转速0.5－1r/min；倾角1％。

每小时加料190－200kg，每台窑日产氧化钼砂3.8－4.5t。

∙窑内物料在窑体旋转和倾斜作用下，由窑尾向窑头运动。

同时，辉钼矿的氧化反应开始进行。

根据MoS2在窑内发生的热化学反应和加热炉的热效应作用，窑内大致可分成三段，每段的位置随加料速度及精矿的物理性质及化学成分不同而有所变化：∙（1）预热干燥带。

此段在窑尾部6－7m处，温度在773－923K之间，物料在这段里预热干燥，除去油和水。

本文摘自再生资源回收-变宝网（）钼铁的用途及市场变宝网11月18日讯钼铁是一种合金，主要由钼和铁组合成，主要用于炼钢用，因为钼可以使钢淬透性提高，有利于消除回火脆性，钢细晶组织变均匀，钼加铁可以使增大其强度和耐磨性。

一、钼铁的性质钼铁是生产过程中的非晶态金属添加剂，它具有传递到新合金的几个优良特性。

钼铁合金的主要好处之一是它的硬化性能，使钢的焊接性极强，钼铁是全国5高熔点金属之一。

此外，增加对钼铁的合金可以提高耐腐蚀性。

钼铁的特性使得它在其他金属上多了一层保护膜，适用于各种产品。

二、钼铁的用途钼铁最大的应用在于依据钼含量和范围的不同，生产铁合金，它适用于机床和设备，军事装备，炼油厂油管，承重部件和旋转演习。

钼铁也被用于轿车，卡车，机车，船舶等。

此外，钼铁用于不锈钢和耐热是由合成燃料和化学工厂，换热器，发电机，炼油设备，泵，涡轮管，船舶推进器，塑料和酸，贮存容器内聘用钢。

工具钢具有高比例的钼铁范围内，用于高速机械加工件，冷作工具，钻头，螺丝刀，模具，凿子，重型铸件，球和轧机，轧辊，缸体，活塞环大钻头。

三、钼铁的市场自二战以来的开始和二战结束以后的钼铁价格的下降看到了形势的好转。

今天，市场仍然稳定，当智利进入市场时价格有显著下降，并不断扩大生产的钼铁，以及其他合金。

另一个影响钼铁市场的历史因素是前苏联，那里的开采和生产单一系统由于解体受到严重破坏。

近年来，由于中国的需求增加，价格也再次增加。

更多钼铁相关资讯关注变宝网查询本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站；变宝网官网网址：/newsDetail373453.html网上找客户，就上变宝网！免费会员注册，免费发布需求，让属于你的客户主动找你！。

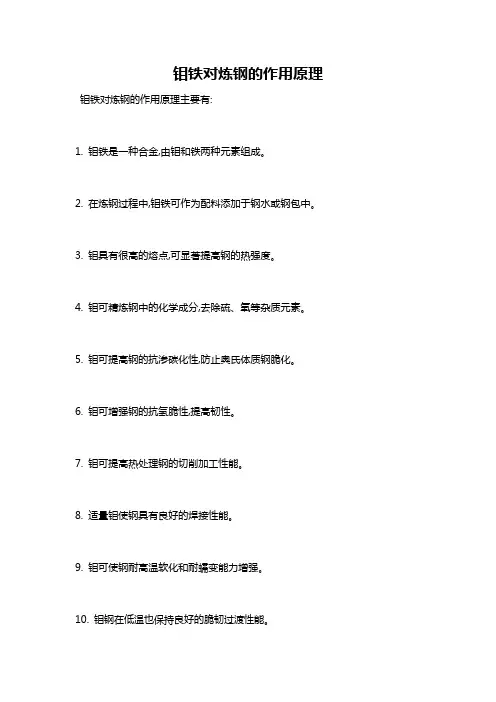

钼铁对炼钢的作用原理钼铁对炼钢的作用原理主要有:
1. 钼铁是一种合金,由钼和铁两种元素组成。

2. 在炼钢过程中,钼铁可作为配料添加于钢水或钢包中。

3. 钼具有很高的熔点,可显著提高钢的热强度。

4. 钼可精炼钢中的化学成分,去除硫、氧等杂质元素。

5. 钼可提高钢的抗渗碳化性,防止奥氏体质钢脆化。

6. 钼可增强钢的抗氢脆性,提高韧性。

7. 钼可提高热处理钢的切削加工性能。

8. 适量钼使钢具有良好的焊接性能。

9. 钼可使钢耐高温软化和耐蠕变能力增强。

10. 钼钢在低温也保持良好的脆韧过渡性能。

综合利用钼铁的各种效果,可调质调性,生产出优良的合金钢产品。

它是炼钢的良好添加剂。

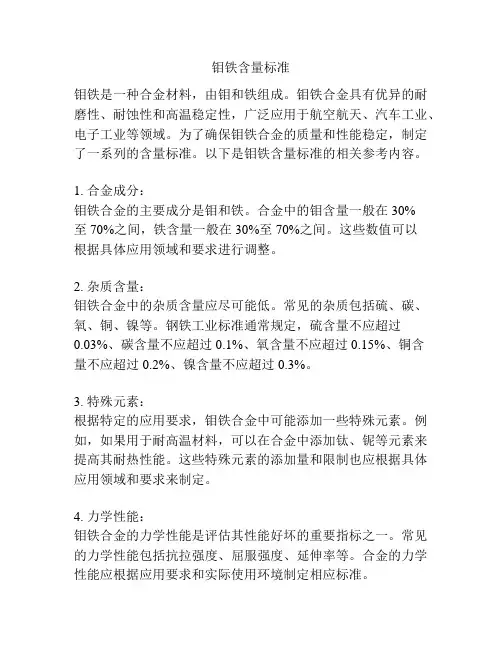

钼铁含量标准钼铁是一种合金材料，由钼和铁组成。

钼铁合金具有优异的耐磨性、耐蚀性和高温稳定性，广泛应用于航空航天、汽车工业、电子工业等领域。

为了确保钼铁合金的质量和性能稳定，制定了一系列的含量标准。

以下是钼铁含量标准的相关参考内容。

1. 合金成分：钼铁合金的主要成分是钼和铁。

合金中的钼含量一般在30%至70%之间，铁含量一般在30%至70%之间。

这些数值可以根据具体应用领域和要求进行调整。

2. 杂质含量：钼铁合金中的杂质含量应尽可能低。

常见的杂质包括硫、碳、氧、铜、镍等。

钢铁工业标准通常规定，硫含量不应超过0.03%、碳含量不应超过0.1%、氧含量不应超过0.15%、铜含量不应超过0.2%、镍含量不应超过0.3%。

3. 特殊元素：根据特定的应用要求，钼铁合金中可能添加一些特殊元素。

例如，如果用于耐高温材料，可以在合金中添加钛、铌等元素来提高其耐热性能。

这些特殊元素的添加量和限制也应根据具体应用领域和要求来制定。

4. 力学性能：钼铁合金的力学性能是评估其性能好坏的重要指标之一。

常见的力学性能包括抗拉强度、屈服强度、延伸率等。

合金的力学性能应根据应用要求和实际使用环境制定相应标准。

5. 表面处理：钼铁合金的表面处理是确保其耐腐蚀性能的重要环节。

常见的表面处理包括电镀、喷涂、化学处理等。

对于不同的应用领域，可根据具体需求制定相应的表面处理标准。

总结起来，钼铁合金的含量标准主要包括合金成分、杂质含量、特殊元素、力学性能和表面处理等方面。

这些标准的制定旨在确保钼铁合金的质量和性能稳定，以满足不同应用领域的需求。

通过严格遵守这些标准，可以保证钼铁合金在航空航天、汽车工业、电子工业等领域的可靠应用。
