§3.2 常用电气主接线方式和特点

电气主接线的形式及优缺点介绍【单母线接线】优点：接线简单清晰，设备少，操作方便，便于扩建和采用成套配电装置。

缺点：不够灵活可靠，任一元件（母线或母线隔离开关等）故障时检修，均需使整个配电装置停电，单母线可用隔离开关分段，但当一段母线故障时，全部回路仍需短时停电，在用隔离开关将故障的母线段分开后才能恢复非故障母线的供电。

适用范围：6-10KV配电装置的出线回路数不超过5回；35-63KV 配电装置出线回路数不超过3回；110-220KV配电装置的出线回路数不超过2回。

【单母线分段接线】优点：用断路器把母线分段后，对重要用户可以从不同段引出两个回路，有两个电源供电。

当一段母线发生故障，分段断路器自动将故障切除，保证正常段母线不间断供电和不致使重要用户停电。

缺点：当一段母线或母线隔离开关故障或检修时，该段母线的回路都要在检修期间内停电。

当出线为双回路时，常使架空线路出现交叉跨越。

扩建时需向两个方向均衡扩建。

适用范围：6-10KV配电装置出线回路数为6回及以上时；35KV配电装置出线回路数为4-8回时；110-220KV配电装置出线回路数为3-4回时。

【单母分段带旁路母线】这种接线方式在进出线不多，容量不大的中小型电压等级为35-110KV的变电所较为实用，具有足够的可靠性和灵活性。

【桥型接线】1、内桥形接线优点：高压断器数量少，四个回路只需三台断路器。

缺点：变压器的切除和投入较复杂，需动作两台断路器，影响一回线路的暂时停运；桥连断路器检修时，两个回路需解列运行；出线断路器检修时，线路需较长时期停运。

适用范围：适用于较小容量的发电厂，变电所并且变压器不经常切换或线路较长，故障率较高的情况。

2、外桥形接线优点：高压断路器数量少，四个回路只需三台断路器。

缺点：线路的切除和投入较复杂，需动作两台断路器，并有一台变压器暂时停运。

高压侧断路器检修时，变压器较长时期停运。

适用范围：适用于较小容量的发电厂，变电所并且变压器的切换较频繁或线路较短，故障率较少的情况。

(一)单母线接线1、单母线无分段接线接线的特点：只有一组母线WB，所有的电源回路和出线回路，均经过必要的开关电器连接在该母线上并列运行。

优点：接线简单、清晰，所用的电气设备少，操作方便，配电装置造价便宜。

缺点：只能提供一种单母线运行方式，对状况变化的适应能力差；母线或母线隔离开关故障或检修时，全部回路均需停运（有条件进行带电检修的例外）；任意断路器检修时，其所在的回路也将停运。

适用范围：单母线接线的工作可靠性和灵活性都较差，只能用于某些出线回路较少，对供电可行性要求不高的小容量发电厂与变电站中。

2、单母线分段接线接线特点：利用分段断路器QFd将母线适当分段。

母线分段的数目，取决于电源的数目、容量、出线回数、运行要求等，一般分为2～3段。

应尽量将电源与负荷均衡的分配与各母线段上，以减少各分段间的功率交换。

对于重要用户，可从不同母线段上分别引出两个及以上回路向其供电。

优点：可以提供单母线运行、各段并列运行、各段分列运行等运行方式，且便于分段检修母线，减小母线故障的影响范围。

当任一段母线故障时，继电保护装置可使分段断路跳闸，保证正常母线段继续运行。

若分段断路器平时断开，则当任一段母线失去电源时，可由备用电源自动投入装置使分段断路器合闸，继续保持该母线段的运行。

缺点：是在一段母线故障检修期间，该段母线上的所有回路均需停电；任一断路器检修时，所在回路也将停电。

适用范围：单母线分段接线，可应用于6～220KV配电装置中。

3、单母线分段带旁路母线接线接线特点：增设了一组旁路母线WP及各出线回路中相应的旁路隔离开关QSp，分段断路器QSd兼作旁路断路器QFp，并设有分段隔离开关QSd.运行特点：平时旁路母线不带电，QS1、QS2及QFp合闸，QS3、QS4及QSd断开，主接线系统按单母线分段方式运行。

当需要检修某一出线断路器（如QF1）时，可通过闸操作，由分段断路器代替旁路断路器，使旁路断路器经QS4、QFP、QS1接至1段母线，或经QS2、QFP、QS3接至2段母线而带电运行，并经过被检修断路器所在回路的旁路隔离开关（如1QF）及其两侧的隔离开关进行检修，而不中断其所在线路的供电。

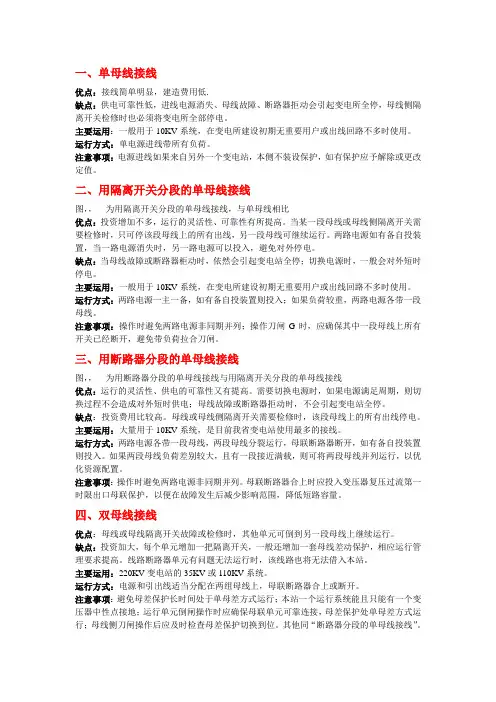

一、单母线接线优点：接线简单明显，建造费用低.缺点：供电可靠性低，进线电源消失、母线故障、断路器拒动会引起变电所全停，母线侧隔离开关检修时也必须将变电所全部停电。

主要运用：一般用于10KV系统，在变电所建设初期无重要用户或出线回路不多时使用。

运行方式：单电源进线带所有负荷。

注意事项：电源进线如果来自另外一个变电站，本侧不装设保护，如有保护应予解除或更改定值。

二、用隔离开关分段的单母线接线图，，为用隔离开关分段的单母线接线，与单母线相比优点：投资增加不多，运行的灵活性、可靠性有所提高。

当某一段母线或母线侧隔离开关需要检修时，只可停该段母线上的所有出线，另一段母线可继续运行。

两路电源如有备自投装置，当一路电源消失时，另一路电源可以投入，避免对外停电。

缺点：当母线故障或断路器柜动时，依然会引起变电站全停；切换电源时，一般会对外短时停电。

主要运用：一般用于10KV系统，在变电所建设初期无重要用户或出线回路不多时使用。

运行方式：两路电源一主一备，如有备自投装置则投入；如果负荷较重，两路电源各带一段母线。

注意事项：操作时避免两路电源非同期并列；操作刀闸G时，应确保其中一段母线上所有开关已经断开，避免带负荷拉合刀闸。

三、用断路器分段的单母线接线图，，为用断路器分段的单母线接线与用隔离开关分段的单母线接线优点：运行的灵活性、供电的可靠性又有提高。

需要切换电源时，如果电源满足周期，则切换过程不会造成对外短时供电；母线故障或断路器拒动时，不会引起变电站全停。

缺点：投资费用比较高。

母线或母线侧隔离开关需要检修时，该段母线上的所有出线停电。

主要运用：大量用于10KV系统，是目前我省变电站使用最多的接线。

运行方式：两路电源各带一段母线，两段母线分裂运行，母联断路器断开，如有备自投装置则投入。

如果两段母线负荷差别较大，且有一段接近满载，则可将两段母线并列运行，以优化资源配置。

注意事项：操作时避免两路电源非同期并列。

母联断路器合上时应投入变压器复压过流第一时限出口母联保护，以便在故障发生后减少影响范围，降低短路容量。

3／2接线特点：500KV变电所在高压系统中一般担负汇集电能、重新分配负荷、输送功率等多重任务.因此它是高压输电系统中的重要地位非常关键。

目前我国500KV变电所电气主接线一般采用双母线四分段带旁路和3／2断路器的接线方式。

3／2断路器接线方式的运行优点日渐凸现,所以,现在用3／2接线方式的多。

————--—--——-------—--———---—---—--1、主要运行方式：1）、正常运行方式。

两组母线同时运行，所有断路器和隔离开关均合上；2）、线路停电，断路器并串运行方式。

线路停电时，考虑到供电的可靠性，常常将检修线路的断路器合上，将检修线路的线路侧隔离开关拉开;3)、断路器检修时运行方式，任何一台断路器检修,可以仅将该断路器及两侧隔离开关拉开；4）、母线检修时的运行方式。

断开母线断路器及其两侧隔离开关.这种方式相当于单母线允许，运行可靠性低，所以应尽量的缩短单母线运行时间.-———-—-——--—-—--—-——-—-—-——--——----2、3/2断路器主接线的优缺点：1）、优点：A、供电可靠性高。

每一回路有两台断路器供电，发生母线故障或断路器故障时不会导致出线停电；B、运行调度灵活。

正常运行时两组母线和所有断路器都投入工作，从而形成多环路供电方式；C、倒闸操作方便,特别是对于母线停电的操作,不需要像双母线接线方式时进行到负荷倒排操作,所以操作较简单.但是检修断路器或检修母线或检修线路,只要涉及断路器检修,就要注意二次回路的切换（主要是重合闸先投压板和失灵启动母差、失灵启动其它线路、失灵启动远跳等压板的投退）.2)、缺点:二次接线复杂.特别是CT配置比较多。

在重叠区故障,保护动作繁杂。

再者,与双母线相比，运行经验还不够丰富。

目前看来，最大的缺点是造成整个系统全部接死,无法分裂运行。

由于现在系统短路电流超标，经常需要母线分列运行。

对于双母线接线方式就容易实现，而2/3接线方式就无法实现。

电气主接线种类及原理电气主接线是指在电气系统中，将各种电气设备连接起来的一种布线方式。

根据不同的电气设备和电路特点，主接线可以分为星形接线、三角形接线、Y-△接线、Y-△变压器接线等多种类型。

本文将就这些主接线种类及其原理进行详细介绍。

一、星形接线星形接线又称为Y型接线，是一种常见的电气主接线方式。

在星形接线中，电源的每一相都与负载的一端相连，而负载的另一端则通过连接器连接在一起，形成一个共同的节点。

这种方式可以使电流分配到各个负载上，实现平衡负载的效果。

星形接线适用于需要稳定供电的场合，如住宅、商业建筑等。

二、三角形接线三角形接线又称为△型接线，是另一种常见的电气主接线方式。

在三角形接线中，负载的每一端都与电源的一相相连，而电源的另一相则通过连接器连接在一起，形成一个共同的节点。

这种方式可以使电流在负载之间形成环路流动，实现相互之间的能量传递。

三角形接线适用于需要高功率输出的场合，如工业机械、发电机等。

三、Y-△接线Y-△接线是将星形接线和三角形接线结合起来的一种特殊接线方式。

在Y-△接线中，负载的一端通过星形接线连接在一起，而负载的另一端通过三角形接线连接在一起。

这种方式既能实现平衡负载，又能实现高功率输出。

Y-△接线适用于既需要稳定供电又需要高功率输出的场合，如大型机械设备、大型发电厂等。

四、Y-△变压器接线Y-△变压器接线是一种特殊的电气主接线方式，适用于将高压电网与低压电网相连的场合。

在Y-△变压器接线中，高压侧采用星形接线，低压侧采用三角形接线。

通过变压器的转化作用，实现高压电能向低压电网的转换。

Y-△变压器接线广泛应用于电力系统中，起到了平衡电能传输和供电稳定的作用。

总结起来，电气主接线种类及其原理有星形接线、三角形接线、Y-△接线和Y-△变压器接线。

不同的接线方式适用于不同的场合，能够满足不同的电气设备和电路的需求。

通过合理选择和应用主接线方式，可以实现电能的平衡分配和稳定供电，保证电气系统的正常运行。

电气主接线各种连接方式优缺点作者：管理员发表时间：2010/5/27 22:20:57 阅读：次电气主接线主要是指在发电厂变电所的电力系统中,为满足预定的功率传送和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路、电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等，它们的连接方式对供电可靠性、运行灵活性及经济合理性等起着决定性作用。

一般在研究主接线方案和运行方式时,为了清晰和方便,通常将三相电路图描绘成单线图，在绘制主接线全图时,将互感器、避雷器、电容器中性点设备以及载波通信用的通道加工元件(也称高频阻波器)等也表示出来。

1 电气主接线接线要求对一个电厂而言,电气主接线在电厂设计时就根据机组容量、电厂规模及电厂在电力系统中的地位等,从供电的可靠性、运行的灵活性和方便性、经济性、发展和扩建的可能性等方面,经综合比较后确定它的接线方式能反映正常和事故情况下的供送电情况，电气主接线又称电气一次接线图。

电气主接线应满足以下几点要求:(1)运行的可靠性:主接线系统应保证对用户供电的可靠性,特别是保证对重要负荷的供电。

(2)运行的灵活性:主接线系统应能灵活地适应各种工作情况,特别是当一部分设备检修或工作情况发生变化时,能够通过倒换开关的运行方式,做到调度灵活,不中断向用户的供电，在扩建时应能很方便的从初期建设到最终接线。

(3)主接线系统还应保证运行操作的方便以及在保证满足技术条件的要求下,做到经济合理,尽量减少占地面积,节省投资。

2 电气主接线常见8种接线方式优缺点分析2.1 线路变压器组接线线路变压器组接线就是线路和变压器直接相连,是一种最简单的接线方式，线路变压器组接线的优点是断路器少,接线简单,造价省，对变电所的供电负荷影响较大，其较适合用于正常二运一备的城区中心变电所。

2.2 桥形接线桥形接线采用4个回路3台断路器和6个隔离开关,是接线中断路器数量较少，也是投资较省的一种接线方式，根据桥形断路器的位置又可分为内桥和外桥两种接线，由于变压器的可靠性远大于线路,因此中应用较多的为内桥接线，若为了在检修断路器时不影响和变压器的正常运行,有时在桥形外附设一组隔离开关,这就成了长期开环运行的四边形接线。

第四章电气主接线第2节单母线接线主接线的基本形式，就是主要电气设备常用的几种连接方式。

概括的讲可分为两大类：有汇流母线的接线形式；无汇流母线的接线形式。

变电所电气主接线的基本环节是电源（变压器）、母线和出线（馈线）。

各个变电所的出线回路数和电源数不同，且每路馈线所传输的功率也不一样。

在进出线数较多时（一般超过4回），为便于电能的汇集和分配，采用母线作为中间环节，可使接线简单清晰，运行方便，有利于安装和扩建。

但有母线后，配电装置占地面积较大，使用断路器等设备增多。

无汇流母线的接线使用开关电器较少，占地面积小，但只适于进出线回路少，不再扩建和发展的变电所。

有汇流母线的接线形式主要有：单母线接线和双母线接线。

一、单母线接线单母线接线的特点是整个配电装置只有一组母线，每个电源线和引出线都经过开关电器接到同一组母线上。

供电电源是变压器或高压进线回路，母线即可以保证电源并列工作，又能使任一条出线路都可以从电源1或2获得电能。

每条回路中都装有断路器和隔离开关，靠近母线侧的隔离开关称作母线隔离开关，靠近线路侧的称为线路隔离开关（在实际变电所中，通常把靠近电源侧的隔离开关称为甲刀闸，把靠近负荷侧的隔离开关称为乙刀闸。

断路器具有开合电路的专用灭弧装置，可以开断或闭合负荷电流和开断短路电流，用来作为接通或切断电路的控制电器。

隔离开关没有灭弧装置，其开合电流能力极低，只能用作设备停运后退出工作时断开电路，保证与带电部分隔离，起着隔离电压的作用。

同一回路中在断路器可能出现电源的一侧或两侧均应配置隔离开关，以便检修断路器时隔离电源。

同一回路中串接的隔离开关和断路器，在运行操作时，必须严格遵守下列操作顺序：如对馈线L1送电时，须先合上隔离开关QS1和QS2，再投入断路器QF2；如欲停止对其供电，须先断开QF2，然后再断开QS3和QS2。

为了防止误操作，除严格按照操作规程实行操作票制度外，还应在隔离开关和相应的断路器之间，加装电磁闭锁、机械闭锁。

电气主接线形式分类及其优缺点电气主接线可分为有汇流母线和无汇流母线两种类型。

选择主接线类型时，应根据变电所在系统中的地位、进出线回路数、设备特点、负荷性质等条件进行。

一、单母线接线1、单母线接线所有电源进线和出线都连接在同一组公共母线上。

单母线接线既可以保证电源并列工作，又能使任一条出线都可以从任一电源获电，每条回路中都装有隔离开关和断路器。

1）优点（1）接线简单清晰、设备少、投资小、运行操作方便、便于扩建和采用成套配电装置；（2）隔离开关仅在检修电气设备时做隔离电源用，不作为倒闸操作设备，从而避免因隔离开关进行大量倒闸操作而引起起的误操作事故。

2）缺点（1）母线或母线隔离开关检修时，连接在母线上的所有回路都需要停止工作；（2）母线、母线隔离开关发生短路故障或断路器靠母线侧绝缘套管损坏时，所有断路器都将自动断开，造成全部停电；（3）检修任一电源或出线断路器时，该回路必须停电。

3）适用范围单母线接线供电的灵活性和可靠性都较差，故适用于小容量的发电厂或变电所，及对供电可靠性要求不高二、三级负荷。

6~10kV出线数≤ 5回；35kV出线数≤3回；110kV出线数≤ 2回。

2、单母线分段接线出线回路数增多时，可用断路器将母线分段，成为单母线分段接线。

1）优点（1）用断路器把母线分段后，对重要用户可以从不同段引出两个回路，有两个电源供电，提高了供电的灵活性；（2）当一段母线发生故障，分段断路器自动将故障段切除，保证正常段母线不间断供电和重要用户不停电，提高了供电的可靠性。

2）缺点（1）当一段母线或母线隔离开关故障或检修时，该段母线的回路都要在检修期间内停电；（2）任一出线断路器检修时，该回路必须停止工作；（3）当出线为双回路时，常使架空线路出现交叉跨越；（4）扩建时需向两个方向扩建。

3）适用范围单母线分段接线虽然比单母线接线提高了供电的可靠性和灵活性，但当电源容量较大和出线数目较多时，尤其单回路供电的用户较多时，缺点更加突出。

电气主接线的基本形式及优缺点Last revision on 21 December 2020第四章电气主接线第2节单母线接线主接线的基本形式，就是主要电气设备常用的几种连接方式。

概括的讲可分为两大类：有汇流母线的接线形式；无汇流母线的接线形式。

变电所电气主接线的基本环节是电源（变压器）、母线和出线（馈线）。

各个变电所的出线回路数和电源数不同，且每路馈线所传输的功率也不一样。

在进出线数较多时（一般超过4回），为便于电能的汇集和分配，采用母线作为中间环节，可使接线简单清晰，运行方便，有利于安装和扩建。

但有母线后，配电装置占地面积较大，使用断路器等设备增多。

无汇流母线的接线使用开关电器较少，占地面积小，但只适于进出线回路少，不再扩建和发展的变电所。

有汇流母线的接线形式主要有：单母线接线和双母线接线。

一、单母线接线单母线接线的特点是整个配电装置只有一组母线，每个电源线和引出线都经过开关电器接到同一组母线上。

供电电源是变压器或高压进线回路，母线即可以保证电源并列工作，又能使任一条出线路都可以从电源1或2获得电能。

每条回路中都装有断路器和隔离开关，靠近母线侧的隔离开关称作母线隔离开关，靠近线路侧的称为线路隔离开关（在实际变电所中，通常把靠近电源侧的隔离开关称为甲刀闸，把靠近负荷侧的隔离开关称为乙刀闸。

断路器具有开合电路的专用灭弧装置，可以开断或闭合负荷电流和开断短路电流，用来作为接通或切断电路的控制电器。

隔离开关没有灭弧装置，其开合电流能力极低，只能用作设备停运后退出工作时断开电路，保证与带电部分隔离，起着隔离电压的作用。

同一回路中在断路器可能出现电源的一侧或两侧均应配置隔离开关，以便检修断路器时隔离电源。

同一回路中串接的隔离开关和断路器，在运行操作时，必须严格遵守下列操作顺序：如对馈线L1送电时，须先合上隔离开关QS1和QS2，再投入断路器QF2；如欲停止对其供电，须先断开QF2，然后再断开QS3和QS2。

电气主接线几种方式1线路变压器组接线：线路变压器组接线就是线路和变压器直接相连，是一种最简单的接线方式，其特点是设备少、投资省、操作简便、宜于扩建，但灵活性和可靠性2桥形接线：桥形接线采用4个回路3台断路器和6个隔离开关，是接线中断路器数量较少、也是投资较省的一种接线方式。

根据桥形断路器的位置又可分为内桥和外桥两种接线。

由于变压器的可靠性远大于线路，因此中应用较多的为内桥接线。

若为了在检修断路器时不影响和变压器的正常运行，有时在桥形外附设一组隔离开关，这就成了长期开环运行的四边形接线。

3多角形接线：多角形接线就是将断路器和隔离开关相互连接，且每一台断路器两侧都有隔离开关，由隔离开关之间送出回路。

多角形接线所用设备少，投资省，运行的灵活性和可靠性较好。

正常情况下为双重连接，任何一台断路器检修都不影响送电，由于没有母线，在连接的任一部分故障时，对电网的运行影响都较小。

其最主要的缺点是回路数受到限制，因为当环形接线中有一台断路器检修时就要开环运行，此时当其它回路发生故障就要造成两个回路停电，扩大了故障停电范围，且开环运行的时间愈长，这一缺点就愈大。

环中的断路器数量越多，开环检修的机会就越大，所一般只采四角（边）形接线和五角形接线，同时为了可靠性，线路和变压器采用对角连接原则。

四边形的保护接线比较复杂，一、二次回路倒换操作较多。

4单母线分段接线：单母线分段接线就是将一段母线用断路器分为两段，它的优点是接线简单，投资省，操作方便；缺点是母线故障或检修时要造成部分回路停电。

5双母线接线：双母线接线就是将工作线、电源线和出线通过一台断路器和两组隔离开关连接到两组（一次/二次）母线上，且两组母线都是工作线，而每一回路都可通过母线联络断路器并列运行。

与单母线相比，它的优点是供电可靠性大，可以轮流检修母线而不使供电中断，当一组母线故障时，只要将故障母线上的回路倒换到另一组母线，就可迅速恢复供电，另外还具有调度、扩建、检修方便的优点；其缺点是每一回路都增加了一组隔离开关，使配电装置的构架及占地面积、投资费用都相应增加；同时由于配电装置的复杂，在改变运行方式倒闸操作时容易发生误操作，且不宜实现自动化；尤其当母线故障时，须短时切除较多的电源和线路，这对特别重要的大型发电厂和变电站是不允许的。

电气主接线的基本形式及优缺点电气主接线是指用于电力系统中的主要电气设备之间互相连接和分配电能的线路。

它具有多种基本形式，每种形式都有其各自的优缺点。

下面将主要介绍四种常见的电气主接线形式：单线串接、单线双返串接、单线环接和双线环接。

1.单线串接：单线串接是指将电气设备依次连接在一条电缆或导线上的方式。

其主要特点是连接简单，占用空间较小，安装和维护成本较低。

但由于只有一条线路，如果有一段出现故障，整个线路都会中断，造成供电中断的风险较大。

2.单线双返串接：单线双返串接是指将电气设备分别通过两条线路与配电柜相连，形成两条平行的回路。

其优点是具有冗余性，即一条线路出现故障时，可以通过另一条线路正常供电，保证供电的可靠性。

缺点是需要更多的线缆和工程投资。

3.单线环接：单线环接是指将电气设备依次连接在一条闭合环形电缆或导线上的方式。

其主要优点是可以实现电气设备的双向供电，减少线路的长度和电阻，提高供电的稳定性和可靠性。

但对于大规模电气设备的环接，其功率损耗较大，容易产生电能负荷不平衡的问题。

4.双线环接：双线环接是指将电气设备通过两条平行的闭合环形电缆或导线相互连接的方式。

它综合了单线环接和单线双返串接的优点，既具有可靠的冗余性，又具有电能负荷均衡的特点。

双线环接在电气系统的供电可靠性和稳定性方面表现出较好的性能，但需要更多的线缆和更大的投资。

总结来说，电气主接线的基本形式有单线串接、单线双返串接、单线环接和双线环接四种。

不同形式的主接线具有各自的优缺点，根据具体的电气设备和供电要求来选择适合的形式，以提高电气系统的供电可靠性和稳定性。

电气主接线常见8种接线方式优缺点分析一、线路变压器组接线线路变压器组接线就是线路和变压器直接相连,是一种最简单的接线方式，线路变压器组接线的优点是断路器少,接线简单,造价省，对变电所的供电负荷影响较大，其较适合用于正常二运一备的城区中心变电所。

二、桥形接线桥形接线采用4个回路3台断路器和6个隔离开关,是接线中断路器数量较少，也是投资较省的一种接线方式，根据桥形断路器的位置又可分为内桥和外桥两种接线，由于变压器的可靠性远大于线路,因此中应用较多的为内桥接线，若为了在检修断路器时不影响和变压器的正常运行,有时在桥形外附设一组隔离开关,这就成了长期开环运行的四边形接线。

三、多角形接线多角形接线就是将断路器和隔离开关相互连接,且每一台断路器两侧都有隔离开关,由隔离开关之间送出回路，多角形接线所用设备少,投资省,运行的灵活性和可靠性较好，正常情况下为双重连接,任何一台断路器检修都不影响送电,由于没有母线,在连接的任一部分故障时,对电网的运行影响都较小，其最主要的缺点是回路数受到限制,因为当环形接线中有一台断路器检修时就要开环运行,此时当其它回路发生故障就要造成两个回路停电,扩大了故障停电范围,且开环运行的时间愈长,这一缺点就愈大，环中的断路器数量越多,开环检修的机会就越大,所一般只采四角(边)形接线和五角形接线,同时为了可靠性,线路和变压器采用对角连接原则，四边形的保护接线比较复杂,一、二次回路倒换操作较多。

四、单母线分段接线单母线分段接线就是将一段母线用断路器分为两段，它的优点是接线简单，投资省，操作方便;缺点是母线故障或检修时要造成部分回路停电。

五、双母线接线双母线接线就是将工作线、电源线和出线通过一台断路器和两组隔离开关连接到两组(一次/二次)母线上，且两组母线都是工作线，而每一回路都可通过母线联络断路器并列运行。

与单母线相比,它的优点是供电可靠性大,可以轮流检修母线而不使供电中断,当一组母线故障时,只要将故障母线上的回路倒换到另一组母线,就可迅速恢复供电,另外还具有调度、扩建、检修方便的优点;其缺点是每一回路都增加了一组隔离开关,使配电装置的构架及占地面积，投资费用都相应增加;同时由于配电装置的复杂,在改变运行方式倒闸操作时容易发生误操作,且不宜实现自动化;尤其当母线故障时,须短时切除较多的电源和线路,这对特别重要的大型发电厂和变电站是不允许的。
