连兴围结构统一措施-塔楼

空中连廊及多塔连接结构的施工方案1.工程概况1.1结构概况景观天桥长度约280m，宽度约30m，离裙房屋顶层高度约190m，最大跨度达54m,最大悬挑达24m。

整个景观天桥桁架结构呈35°的弧形带状分布，跨越并支撑于塔楼T2、T3S、T4S、T5的屋面，共设置26个隔震支座，其中T2、T5、T3S各6个支座，T4S支座8个支座。

其主结构采用空间交叉的钢桁架结构体系，屋面采用单层网格结构体系。

1.1.1景观天桥支座景观天桥的26个隔震支座分别安装于T2、T3S、T4S、T5塔楼屋面，其中T2、T3S、T5塔楼各6个，T4S塔楼8个，隔震支座预留空间为不小于2.5m×2.5m的矩形区域。

1.1.2景观天桥桁架景观天桥桁架结构主要分为三层，从上至下依次是主层结构、机电夹层以及避难层。

主体结构的主桁架为3组东西向连续桁架跨越4个塔楼，截面形式为箱型，主要截面尺寸为□1000×1000×65×65、□800×800×45×45、□600×600×35×35、□500×800×30×45、□300×600×18×35等。

垂直于主桁架方向，每4.5米安装一梯形次桁架连接3组主桁架，截面形式为箱型、H型和圆管，主要截面尺寸为□800×800×50×50、□600×250×25×30、H600×350×25×30、Φ360×16、Φ550×18等。

1.1.3景观天桥楼板景观天桥楼板为压型钢板与混凝土组合楼板，组合楼板采用闭口型压型钢板组合楼板，其中主层结构板厚150mm、机电夹层结构板厚200mm、避难层结构板厚130mm。

1.1.4屋顶围护结构景观天桥屋顶围护结构横跨于天桥上方，采用单层折面式网架结构，整体外形类似于手风琴。

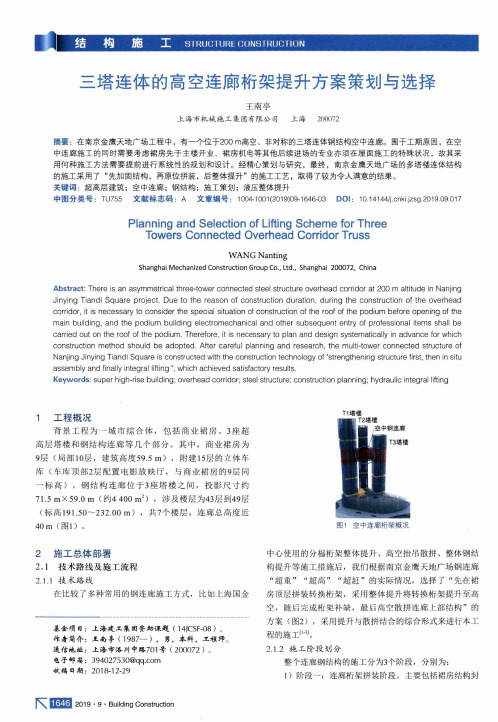

结构施工STRUCTURE CONSTRUCTION三塔连体的高空连廊桁架提升方案策划与选择王南亭上海市机械施工集团有限公司上海 200072摘要：在南京金鹰天地广场工程中，有一个位于200 m 高空、非对称的三塔连体钢结构空中连廊。

囿于工期原因，在空 中连廊施工的同时需要考虑裙房先于主楼开业、裙房机电等其他后续进场的专业亦须在屋面施工的特殊状况，故其采 用何种施工方法需要提前进行系统性的规划和设计。

经精心策划与研究，最终，南京金鹰天地广场的多塔楼连体结构 的施工采用了 “先加固结构，再原位拼装，后整体提升”的施工工艺，取得了较为令人满意的结果。

关键词：超高层建筑；空中连廊；钢结构；施工策划；液压整体提升中图分类号：TU755文献标志码： A文章编号：1004-1001(2019)09-1646-03D O I ： 10.14144/ki.jzsg.2019.09.017Planning and Selection of Lifting Scheme for ThreeTowers Connected Overhead Corridor TrussWANG NantingShanghai Mechanized Construction Group Cov Ltd., Shanghai 200072, ChinaAbstract: There is an asymmetrical three-tower connected steel structure overhead corridor at 200 m altitude in Nanjing Jinying Tiandi Square project. Due to the reason of construction duration, during the construction of the overhead corridor, it is necessary to consider the special situation of construction of the roof of the podium before opening of the main building, and the podium building electromechanical and other subsequent entry of professional items shall be carried out on the roof of the podium. Therefore, it is necessary to plan and design systematically in advance for which construction method should be adopted. After careful planning and research, the multi-tower connected structure of Nanjing Jinying Tiandi Square is constructed with the construction technology of "strengthening structure first, then in situ assembly and finally integral lifting ", which achieved satisfactory results.Keywords: super high-rise building; overhead corridor; steel structure; construction planning; hydraulic integral lifting1 工程概况背景工程为一城市综合体，包括商业裙房、3座超高层塔楼和钢结构连廊等几个部分。

浅谈高层建筑连体结构施工技术高层建筑是现代城市的标志之一，连体结构施工技术是高层建筑中常用的一种结构形式。

连体结构施工技术指的是不同建筑外形、不同功能的建筑通过连接形成一个整体的结构体系。

其优点在于节省了建筑面积、提高了楼宇的使用效率，并且整个结构更加稳固。

下面本文将从施工技术方面详细介绍高层建筑连体结构的施工技术。

一、基础连体结构的基础施工应依据整个建筑的结构设计图纸进行施工，根据地质勘察的结果确定基础的类型和深度，其深度应按照地质勘测的实际情况选择，以确保施工的稳固性。

同时，基础的深度应大于地下水位，以避免建筑物受到地下水的影响。

在进行基础施工时，还需要考虑洪涝的影响，以避免不必要的风险。

二、连体结构构造连体结构构造系统是整个连体结构的核心系统，它通常包括连体梁、楼板、柱、外墙和内墙等基础结构部件。

连体梁可以将不同建筑物之间连接起来，连体柱和墙可以稳定整个结构，连接不同建筑楼层的楼板可以增加负荷的承载能力。

此外，连体结构的外墙和内墙还起到隔热、吸附和隔音等作用。

三、施工调度连体结构施工调度是指整个施工过程中的具体安排，其中包括施工人员的数量、工期的安排、器械和材料的调配等。

针对不同的结构构造、设备安装和装修等，施工方需要提前进行详细的计划和安排，以确保整个施工过程的顺利进行并避免不必要的延误。

四、安全在施工过程中，施工人员需要严格遵守安全规定和操作规程，保持良好的安全意识，加强安全培训和管理，提高风险意识和应变能力。

此外，在现场施工过程中还需要时刻进行安全检查，及时处理安全隐患和事故，确保施工人员和居住者的安全，同时保障连体结构建筑的质量。

总之，高层建筑连体结构施工技术具有非常高的技术要求，需要施工方严格按照设计图纸执行、安全施工、质量控制、严密调度等，保障整个施工过程的顺利进行。

同时，加强施工人员的安全意识和训练，并及时处理工程中出现的安全问题。

在这样的基础上，才能够保障高层建筑连体结构建筑的顺利完成，同时提高其使用效率和稳固性。

浅谈高层建筑连体结构施工技术高层建筑连体结构是指多栋高层建筑通过共同的地下室或者地上结构连接在一起，形成一个整体的建筑群。

这种结构形式在城市中越来越常见，它不仅可以节约用地空间，还可以提高建筑的整体稳定性和经济性。

在建筑施工中，高层建筑连体结构的施工技术是至关重要的，下面我们就来浅谈一下高层建筑连体结构的施工技术。

一、基础施工技术高层建筑连体结构的基础施工技术是整个工程的重中之重。

首先需要对整个建筑群的地下室进行统一设计，并确保地下室结构的连续性和稳定性。

在地下室的施工过程中，需要对土质进行详细的勘察，选择合适的基础处理方法，比如采用灌注桩、钻孔灌注桩等技术来加固地基。

在连体结构的地下室施工中，需要特别注意相邻建筑之间的连接处，确保结构的连续性和稳定性。

高层建筑连体结构的施工过程中，安全至关重要。

在施工过程中，需要对施工现场进行严格管控，确保施工人员的安全。

采用先进的安全设施和防护措施，比如安全网、安全带等，来提高施工人员的安全意识和防范能力。

在施工过程中，要严格按照相关规范和标准进行操作，确保施工质量和安全。

五、节能环保施工技术在高层建筑连体结构的施工过程中，需要充分考虑节能环保的因素。

采用先进的节能环保技术和材料，比如建筑节能材料、节能设施等，来降低建筑的能耗、减少污染排放。

在施工过程中，要尽量减少材料的浪费，合理使用资源，确保施工过程的节能环保。

六、质量控制技术高层建筑连体结构的施工技术是一个系统工程，需要充分考虑施工过程中的各个环节和因素，确保整个工程的安全、质量、节能环保等方面均能达到要求。

只有在施工技术得到有效控制和应用的情况下，才能确保高层建筑连体结构的施工质量和安全。

希望未来在建筑施工中，通过不断的技术创新和工艺改进，能够更好地提高高层建筑连体结构的施工质量和效率。

某双塔连体建筑结构整体设计分析摘要：高层建筑连体结构是一种新型结构形式，受力比一般多塔结构更为复杂。

结合工程实例，从体型选择、计算分析、连接节点等各个角度，对该结构进行了论述，供参考借鉴。

关键词：连体空腹桁架高层建筑连体结构是近年来发展起来的一种新型结构形式。

通过在不同建筑塔楼间设置连接体使其成为共同的使用空间；同时，由于连体建筑的独特外形能够带来强烈的视觉效果，使建筑更具特色。

1 工程概况工程位于天津市，由两栋8层塔楼（建筑功能为图书阅览、计算机房、实训室、会议室及办公室等）组成，总建筑面积约1.8万m2，总高度为36.1m。

为满足使用功能和建筑造型的要求，两栋塔楼在顶部位置设2层连廊连接，连廊层高6.4m，连廊跨度为32米，连体结构采用钢结构。

场地基本风压0.5。

地震基本烈度为7度，设计地震基本加速度值为0.15g，设计地震分组为第一组。

拟建场地图类型属中软土，场地类别属III类。

连体层建筑平面图见下附图1。

图1：八层建筑平面图2 结构体系根据建筑平面设计及考虑结构抗侧能力，塔楼部分采用框架-剪力墙结构。

连接体与两侧塔楼之间采用刚性连接，以保证两者间的有效连接及内力的传递。

连接体采用钢结构，由于建筑立面的要求，连接体只能采用竖杆的空腹桁架，具体通过空腹桁架上、下弦杆与两侧的框架柱内型钢连接来实现刚性连接，且柱内型钢向下延伸一层；同时，与连体相连部位的楼层的框架梁均采用钢骨梁。

为加强平面刚度，保证抗侧力构件协同工作，楼板采用现浇梁板体系。

图2：连体结构计算模型3 结构超限分析该项目属于扭转不规则类型；连体部位竖向构件不连续，属于竖向不规则类型；连体跨度大于24m，属一般不规则的超限高层建筑。

3.1超限设计措施根据本工程超限情况，对结构进行了性能化设计，针对不同的结构部位并根据其重要程度，采用了不同的抗震性能指标，并采取相应的设计、计算、构造措施，以保证结构的安全可靠。

3.1.1性能设计目标针对不同结构部位的重要程度，设计采用了不同的抗震性能指标，如下表所示：地震烈度多遇烈度设防烈度罕遇烈度整体结构抗震性能完好可修复不倒塌允许层间位移1/800 ――1/100连体钢桁架弹性弹性――连体支座弹性弹性――3.1.2计算措施为满足以上性能指标，主要采取了以下计算、设计措施：1）小震弹性设计。

一、方案概述随着城市化进程的加快，高层建筑、超高层建筑越来越多，多塔连动施工成为常见现象。

为确保多塔连动施工过程中的安全、高效，特制定本专项方案。

二、工程概况本工程为某城市综合体项目，包含一栋主楼和两栋辅楼，主楼高度为100米，辅楼高度分别为80米和60米。

施工现场共计三台塔吊，分别位于主楼、辅楼1和辅楼2。

塔吊型号分别为QTZ80、QTZ70和QTZ60。

三、方案目标1. 确保施工过程中，多塔连动作业安全、高效；2. 避免因多塔连动作业导致的塔吊相互干扰，确保施工质量；3. 优化施工进度，缩短施工周期。

四、方案内容1. 塔吊布置及间距（1）主楼塔吊：位于主楼北侧，距离主楼外墙约8米，与辅楼1塔吊保持20米间距。

（2）辅楼1塔吊：位于辅楼1北侧，距离辅楼1外墙约8米，与辅楼2塔吊保持20米间距。

（3）辅楼2塔吊：位于辅楼2北侧，距离辅楼2外墙约8米。

2. 塔吊作业规定（1）禁止相邻塔吊同时向同一方向吊运作业，严防吊运物体及吊绳相碰，确保交叉作业安全。

（2）司机接班时，应对制动器、吊钩、钢丝绳等设备进行检查，确保其正常运行。

（3）信号指挥人员应与塔机组队固定，负责指挥塔吊作业。

3. 安全防护措施（1）塔吊基础：确保塔吊基础稳固，满足施工要求。

（2）安全防护设施：在塔吊周围设置安全防护设施，防止人员误入。

（3）安全通道：设置安全通道，方便人员通行。

4. 信号指挥及通信（1）信号指挥人员应熟悉塔吊操作规程，具备丰富的经验。

（2）塔吊司机与信号指挥人员之间应保持良好的沟通，确保作业顺利进行。

（3）配备无线对讲机，实现施工现场与指挥中心的实时通信。

五、方案实施与监督1. 施工单位应根据本方案制定详细的施工组织设计，明确各工种、各环节的职责。

2. 施工现场应设立安全监督员，负责监督本方案的实施。

3. 定期对施工人员进行安全教育培训，提高安全意识。

4. 施工过程中，如发现安全隐患，应立即停止作业，消除隐患后方可继续施工。

三塔合一施工方案引言三塔合一是现代建筑施工中一种常见的技术。

通过将多个塔楼合并为一个整体的结构，可以减少占地面积，提高施工效率。

本文将介绍三塔合一施工方案的具体步骤和注意事项。

施工步骤1. 确定合并塔楼的位置和数量在开始施工之前，首先需要确定合并塔楼的具体位置和数量。

根据实际需求和设计要求，确定合并后的整体结构。

这一步需要与设计师和业主进行充分的沟通和讨论。

2. 开展土地勘测和设计工作在确定合并塔楼的位置和数量后，需要进行土地勘测和设计工作。

通过对土地的勘测，确定合并塔楼的地形和周围环境，为后续的施工提供依据。

同时，进行结构设计，确保合并后的整体结构的安全和稳定。

3. 拆除原有塔楼在土地勘测和设计工作完成之后，需要拆除原有的塔楼。

这一步需要合理安排施工队伍和拆除设备，保证拆除工作的安全和高效。

4. 地基处理和地下结构施工拆除原有塔楼后，需要进行地基处理和地下结构的施工。

根据设计要求，进行地基处理，保证地基的承载能力和稳定性。

随后，在地下结构中施工，包括地下室和地下管道等。

5. 主体结构施工地下结构施工完成后，开始进行主体结构的施工。

根据设计图纸和施工图纸，进行混凝土浇筑和钢筋安装等工作，逐步完成整体结构的建设。

6. 室内装修和附属设施施工主体结构施工完成后，开始进行室内装修和附属设施的施工。

根据设计要求，进行室内装修、水电安装和设备设施的安装等工作，使整个建筑达到使用标准。

7. 检查和验收施工完成后，需要进行检查和验收工作。

通过对整个建筑的检查，确保施工质量和建筑安全。

同时，与设计师和业主进行验收，保证建筑符合设计要求和使用标准。

注意事项在进行三塔合一施工时，需要注意以下几点：1.施工计划：合理制定施工计划，合理安排施工队伍和设备，确保项目按时完成。

2.安全措施：加强安全管理，建立健全的安全制度和管理体系，确保施工过程的安全。

3.质量控制：严格按照设计要求和相关标准进行施工，加强工程质量控制，防止出现质量问题和安全隐患。

群塔作业安全专项施工方案1. 引言群塔作业是指在工程建设过程中，对多个塔楼进行同时作业的一种方法。

由于群塔作业涉及到多个塔楼的施工作业，所以安全问题需要特别重视。

本文档旨在制定群塔作业安全专项施工方案，确保施工过程中的安全。

2. 施工前准备在进行群塔作业之前，需要进行充分的施工前准备工作，包括但不限于：•安全培训：对参与群塔作业的工作人员进行安全培训，包括工作流程、安全操作规范以及应急处理方法等方面的内容。

•设备检查：检查吊篮、吊车等作业设备的安全性能，确保设备符合相关安全标准，并定期进行维护与检修。

•塔楼巡检：对待施工的塔楼进行巡检，确保塔楼结构稳固，无安全隐患。

•安全防护措施：建立安全网、安全带等防护设施，确保作业人员在高处施工时的安全。

3. 施工过程中的安全措施3.1 塔楼网络搭设在进行群塔作业时，需要搭设塔楼网络，用于支撑吊篮等作业设备。

为保障作业人员的安全，需要采取以下措施：•搭设稳固的支撑结构：合理设置主杆、斜杆等支撑结构，确保其稳固可靠，能够承受设备和人员的重量。

•定期检查和维护：定期检查支撑结构的稳定性，如有问题及时进行维修和加固。

•设置安全出口：在塔楼网络中设置多个安全出口，以便作业人员在紧急情况下迅速撤离。

3.2 吊篮作业群塔作业中，吊篮是常用的作业设备之一。

在吊篮作业中，需要采取以下安全措施：•安装和检查：吊篮在使用前需要进行安装和检查，确保其结构和功能正常，无安全隐患。

•吊篮悬挂：吊篮悬挂时，要确保其与塔楼的连接牢固可靠，采取必要的防倾倒措施，避免发生意外。

•作业人员安全：作业人员必须佩戴安全带，并严格遵守操作规范，禁止在吊篮上随意行走或站立。

•天气条件限制：若遇到恶劣天气，如大风、暴雨等，需暂停吊篮作业，确保作业人员的安全。

3.3 安全着装与施工防护为确保群塔作业过程中作业人员的安全，需要进行以下着装和防护工作：•安全帽：作业人员应佩戴符合标准要求的安全帽，保护头部安全。

高空大跨度双层钢结构连廊串连整体提升施工工法高空大跨度双层钢结构连廊串连整体提升施工工法一、前言在高空大跨度钢结构工程中，因常规吊装施工方法的诸多限制，如安全、施工效率等方面存在困难。

为了解决这些问题，开发出了高空大跨度双层钢结构连廊串连整体提升施工工法。

该工法通过将多个连廊串连在一起，提供一个整体支撑结构，使得工程可以整体提升到位，具有很高的施工效率和安全性。

二、工法特点1. 高效安全：通过整体提升的方式，极大地提高了施工效率，减少了搭装和拆除工序，减小了施工周期。

同时，通过采用铺设封闭式串连连廊的方式，降低施工现场高空作业的风险，提高了施工安全性。

2. 结构稳定：通过对连廊的综合调整和加固，保证整体结构的稳定性和刚度，避免了传统吊装施工中存在的振动和位移问题。

3. 节约成本：由于整体提升的施工方式能够减少吊装设备的需求，降低了机械设备的投资成本。

同时，该工法还能够减少人工搭装和拆除工序，降低了人力成本。

三、适应范围该工法适用于高空大跨度钢结构的安装和施工，例如大型厂房、桥梁、体育馆等。

它特别适用于无法采用传统吊装设备施工，或者施工现场空间有限的工程。

四、工艺原理该工法是通过将多个连廊串连在一起，形成一个整体支撑结构。

在施工过程中，首先将连廊按预定位置依次铺设，然后利用临时支撑控制连廊的位置和高度，通过千斤顶等设备将连廊整体提升到预定的高度和位置，最后进行固定。

这样，整个工程就能够快速、高效地完成。

五、施工工艺该工法的施工工艺分为以下几个阶段：1.前期准备：确定施工方案、制定施工计划、采购机具设备和材料等。

2. 连廊铺设：按照设计要求，将连廊依次铺设和连接，确保结构的稳定和平整。

3. 临时支撑：在连廊两侧进行临时支撑，控制连廊的位置和高度。

4. 整体提升：利用千斤顶等设备将连廊整体提升到预定的高度和位置。

5. 固定和加固：在连廊提升到位后，对连廊进行固定和加固，确保结构的稳定性和刚度。

六、劳动组织在施工过程中，需要组织一定的劳动力，包括工程师、技术人员和熟练操作工等。

住宅莲花新城项目地块地下室及上部工程建设结构设计1、塔机选用及布臵工况5#楼现场安装的1#塔机“GJJ”牌QTZ80(Q5613),塔机基础标高为负5.5米，塔机基础中心位于5#楼 5-5 轴与 5-9轴之间，详见塔机基础布臵方案图。

该塔机离墙距离达8.3m(塔机中心至外墙距离)，附墙跨距为9.8m。

2、塔机基本参数：1#塔机为长沙京龙工程机械有限公司生产QTZ80（Q5613）塔机，塔机标准臂长为56m。

查该塔机《使用说明书》，该塔机额定起重力矩为800KN.M,最大起重量6T,独立起升高度为40m（由1节预埋基础节、1节过渡节和13个标准节组成）,最大起升高度为160m,第一道附墙架以上塔身最大悬出段为35.2m，塔机最大工作高度为65.2米（由1节预埋基础节、1节过渡节和22个标准节组成）。

第二道附墙架以上塔身最大悬出段为35.4m，第一、二道附墙之间的距离为不大于25米，塔机最大工作高度为90.4米（1节预埋基础节、1节过渡节和31个标准节组成）。

第三道附墙架以上塔身最大悬出段为32.8m，第二、三道附墙之间的距离为不大于25米，塔机最大工作高度为112.8米（1节预埋基础节、1节过渡节和39个标准节组成）。

第四道附墙架以上塔身最大悬出段为33m，第三、四道附墙之间的距离为不大于25米，塔机最大工作高度为138米（1节预埋基础节、1节过渡节和48个标准节组成）。

第五道附墙架以上塔身最大悬出段为30.4m，第四、五道附墙之间的距离为不大于25米，塔机最大工作高度为160. 4米（1节预埋基础节、1节过渡节和56个标准节组成）。

非工作状态最大倾覆力矩为2717.1KN.M；工作状态最大倾覆力矩为2117.2KN.M；工作状态下惯性扭矩为2 79KN.M;塔身过渡节及标准节均由方钢管组L125角钢对扣焊接而成，外表为黄色，节重约880KG，截面为均1.6m×1.6m，其主弦上下端面为8个连接螺栓套，高均为2.8m。
