顶驱钻井

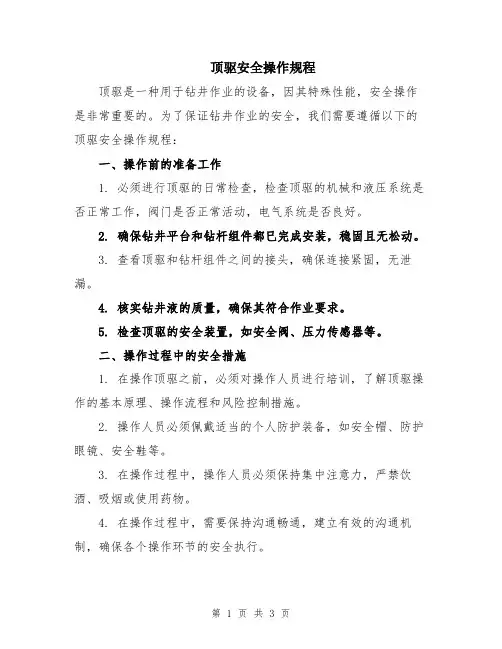

顶驱安全操作规程顶驱是一种用于钻井作业的设备，因其特殊性能，安全操作是非常重要的。

为了保证钻井作业的安全，我们需要遵循以下的顶驱安全操作规程：一、操作前的准备工作1. 必须进行顶驱的日常检查，检查顶驱的机械和液压系统是否正常工作，阀门是否正常活动，电气系统是否良好。

2. 确保钻井平台和钻杆组件都已完成安装，稳固且无松动。

3. 查看顶驱和钻杆组件之间的接头，确保连接紧固，无泄漏。

4. 核实钻井液的质量，确保其符合作业要求。

5. 检查顶驱的安全装置，如安全阀、压力传感器等。

二、操作过程中的安全措施1. 在操作顶驱之前，必须对操作人员进行培训，了解顶驱操作的基本原理、操作流程和风险控制措施。

2. 操作人员必须佩戴适当的个人防护装备，如安全帽、防护眼镜、安全鞋等。

3. 在操作过程中，操作人员必须保持集中注意力，严禁饮酒、吸烟或使用药物。

4. 在操作过程中，需要保持沟通畅通，建立有效的沟通机制，确保各个操作环节的安全执行。

5. 根据作业要求，合理安排操作人员的轮班，避免疲劳驾驶。

6. 在操作高压液压试验时，必须使用安全阀和安全装置来避免高压液泄漏。

7. 当顶驱工作时，操作人员需保持距离，避免被移动部件夹到。

8. 在操作过程中，严禁随意操作顶驱的控制器，如不慎操作控制器导致不正常运动，应立即停止操作。

9. 当检修顶驱、更换零部件或进行维护时，必须先切断顶驱的电源，并进行有效的隔离措施，确保操作人员的人身安全。

10. 操作人员必须随时关注顶驱的工作状态，如有异常情况应及时报告并采取适当的应急措施。

三、操作后的安全注意事项1. 在完成顶驱操作后，必须切断顶驱的电源，并进行彻底的清理。

2. 将顶驱和钻杆组件进行适当的维护保养，保持其工作状态良好。

3. 定期进行顶驱的检查和维修，以确保设备的安全可靠性。

4. 钻井现场必须设立顶驱安全标志和警告标志，以提醒工作人员注意顶驱的存在和潜在风险。

总结：顶驱在钻井作业中起到了重要的作用，但其操作中存在一定的危险性。

顶部驱动钻井装置操作规程由于不同的顶部驱动装置依据使用工况和特别要求设计制造都有相应的不同局部，故针对每一套顶部驱动装置都有不同的操作要求，本规程只对操作程序作出制定，而不针对具体的操作步骤。

一、操作安全须知1、顶部驱动装置的使用，应当由具有相应资格和阅历的人员进展。

在操作前应当认真阅读相应顶驱的操作手册以及相关技术文件。

2、顶驱操作人员及接近系统设备的其他人员，应当承受钻井操作和钻井安全学问的培训，使用手套、服装等适当的防护用品。

二、操作安全提示2.1电气安全操作提示在对设备及其电气系统操作之前，应当留意以下事项：1)电气系统的维护调试应由专业人士进展。

2)应认真阅读《电气手册》、《电气图册》，生疏电气线路图。

3)应当具有专业的工具，做相应的防护。

4)在确认各项工作完成之前，应当拉断电源开关，悬挂“严禁合闸”的标志牌。

5)在拆卸电气连接之前，必需对电线〔电缆〕和接线端子做出标识，以确保能正确地重连接。

6)不要带电修理或撤除任何电气元件及拔插各电缆插头。

7)不要在有可燃气体环境下带电翻开防爆掌握箱或司钻台。

8)在整流器运行或直流母线电压降到安全范围以下〔DC24V〕前，不要试图更换直流母线与逆变器之间的直流保险，否则会危及人身和设备安全。

9)需要对整流器或逆变器或电机修理时，请把主开关在断开位置锁定，以避开错误操作。

10)整流器和逆变器不能用高阻表检测绝缘，否则高测试电压会损坏设备。

11)司钻台在通电时必需保持保护气体压力。

在司钻台保护气体失压时，要尽快恢复压力或停钻并切断司钻台掌握电源。

12)制止解除任何软件和硬件中的安全连锁。

在去除故障后，要尽快恢复功能允许的被旁路连锁。

13)在温度大于40℃，湿度大于95%或有凝露时，在启动空调降温、降湿前不要启动驱动器和其它掌握电源。

14)系统主电源断电半小时以上重上电时，必需确认电气控制柜内无凝露。

15)在潮湿环境下，当电气室温度低于外界环境温度时，制止长期或频繁翻开电控房仓门，否则可能会在电气设备上产生凝露。

钻井顶驱工作原理嘿，咱来讲讲钻井顶驱的工作原理。

钻井顶驱就像一个超级厉害的大钻头的好帮手。

咱先从它的结构说起。

它有一个大的驱动装置，就像一个大力士的心脏。

这个驱动装置能产生很大的动力。

然后它和钻柱连接在一起。

钻柱就像一条长长的大蛇，一直通到深深的地下。

当钻井开始的时候，钻井顶驱的驱动装置就开始发力啦。

它会带动钻柱旋转。

这就像你用手转动一根棍子，只不过这个力量超级大。

钻柱旋转起来，下面的钻头就开始在地下打孔。

钻头就像一个超级坚硬的牙齿，啃着地下的岩石。

钻井顶驱还能上下移动。

它可以把钻柱和钻头一起往下送，让钻头能钻得更深。

就像把一根长长的钉子一点点地钉进木头里。

在钻井的过程中，有时候会遇到一些问题。

比如说，钻头可能会被卡住。

这时候，钻井顶驱的优势就体现出来了。

因为它可以直接给钻柱和钻头施加向上的力，把钻头拉出来。

就像把卡在洞里的东西拔出来一样。

要是没有钻井顶驱，可能就得费好大的劲从下面去处理卡住的钻头。

而且，钻井顶驱还能实现连续钻井。

以前没有它的时候，每钻一段距离就得停下来，把钻柱拆下来，再接上一段新的钻柱。

就像穿珠子，穿一段就得停下来再穿。

但是有了钻井顶驱，它可以在不停止旋转的情况下，直接接上新的钻柱。

这就像一个不停歇的机器，一直在工作。

它在钻井过程中还能控制钻井的速度和扭矩。

就像开车的时候控制速度和方向盘一样。

根据地下岩石的情况，调整钻井的速度和扭矩，让钻井更加高效和安全。

钻井顶驱在石油和天然气的开采中特别重要。

它能让钻井的工作变得更高效、更安全。

它就像一个超级智能的钻井助手，在深深的地下发挥着巨大的作用。

让我们能更容易地找到那些藏在地下的宝藏。

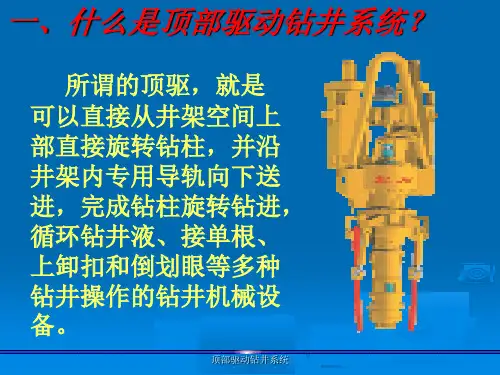

顶部驱动钻井装置简介目录•顶部驱动钻井装置概述•顶部驱动钻井装置结构组成•顶部驱动钻井装置工作原理与性能特点•顶部驱动钻井装置安装与调试•顶部驱动钻井装置操作与维护保养•顶部驱动钻井装置在石油工程中的应用实例01顶部驱动钻井装置概述定义与基本原理定义顶部驱动钻井装置，简称顶驱，是一种直接安装在钻柱顶端，能够旋转钻柱并施加扭矩的钻井设备。

基本原理通过电动机或液压马达驱动齿轮减速机构，将扭矩传递给钻柱，同时通过控制系统实现钻柱的旋转、提升、加压等操作。

发展历程及现状发展历程顶驱技术起源于20世纪60年代，经历了从机械式到电动式、从单一功能到多功能的发展历程。

随着技术的不断进步，顶驱已经成为现代钻井技术的重要组成部分。

现状目前，顶驱技术已经广泛应用于石油、天然气、地热等领域的钻井作业中。

随着非常规油气资源的开发，顶驱技术也在不断发展和创新，以适应更复杂、更恶劣的钻井环境。

应用领域与市场需求应用领域顶驱主要应用于石油、天然气、地热等领域的钻井作业中。

它可以提高钻井效率、降低钻井成本、减少井下事故等。

市场需求随着全球能源需求的不断增长和非常规油气资源的开发，顶驱市场需求将持续增长。

同时，随着环保要求的提高和技术的进步，市场对顶驱的性能、可靠性、安全性等方面也提出了更高的要求。

02顶部驱动钻井装置结构组成提供驱动力，驱动传动系统工作。

柴油机或电动机液压泵站冷却系统为控制系统和辅助系统提供液压动力。

对动力系统进行冷却，确保其在高温环境下正常工作。

030201将动力系统的输出转速和扭矩调整到适合钻井作业的范围。

变速箱实现传动系统与动力系统的连接与断开，方便操作和维护。

离合器将动力传递给钻井装置的其他部分，如转盘、绞车等。

传动轴主控制器对整个顶部驱动钻井装置进行集中控制，实现自动化操作。

传感器监测钻井装置的工作状态，如转速、扭矩、温度等，并将数据传输给主控制器。

执行器根据主控制器的指令，控制传动系统、辅助系统等的工作。

顶驱钻机结构原理顶驱钻机是一种用于油田钻井作业的重要设备，它通过顶部的顶驱系统来传递旋转力和下压力，驱动钻杆和钻头进行钻井作业。

顶驱钻机的结构原理涉及到顶驱系统、传动系统、控制系统和液压系统等多个方面。

一、顶驱系统顶驱系统是顶驱钻机的核心部件，其主要由顶驱头、滑卡、电机和液压缸等组成。

顶驱头是顶驱系统的核心部件，它通过电机带动内部的传动装置旋转，产生旋转力；液压缸则通过液压系统提供的油压力，产生下压力，使钻杆和钻头能够顺利下入井口。

二、传动系统传动系统是顶驱钻机实现旋转力传递的关键部分，主要由主减速器、链条传动、齿轮传动和链轮传动等组成。

主减速器通过电机带动，将驱动力传递给链条传动装置；链条传动装置再将力传递给齿轮传动装置，齿轮传动装置则将力传递给链轮传动装置，最终实现旋转力的传递。

三、控制系统控制系统是顶驱钻机实现自动控制的重要组成部分，主要包括电气控制柜和控制软件。

电气控制柜负责接收和处理各种传感器和执行器的信号，并将信号传递给控制软件进行处理；控制软件则根据接收到的信号，通过控制电机和液压系统的工作，实现对顶驱钻机的旋转和下压力的控制。

四、液压系统液压系统是顶驱钻机实现下压力传递和控制的关键部分，主要由液压泵、液压缸和液压阀组成。

液压泵通过驱动力源提供的动力，将液压油压力提升，并通过液压阀控制液压油的流向和流量，从而实现对液压缸的控制。

液压缸则通过液压油的压力，产生下压力，使钻杆和钻头能够顺利下入井口。

顶驱钻机的结构原理使其能够实现高效、自动化的钻井作业。

顶驱系统通过顶驱头的旋转和液压缸的下压力，驱动钻杆和钻头进行钻井操作；传动系统通过主减速器、链条传动、齿轮传动和链轮传动，实现旋转力的传递；控制系统通过电气控制柜和控制软件，实现对顶驱钻机的旋转和下压力的控制；液压系统通过液压泵、液压缸和液压阀，实现下压力的传递和控制。

通过以上的结构原理，顶驱钻机能够有效地提高钻井作业的效率和质量。

它具有自动化控制、高承载能力和稳定性好等优点，可以适应不同的地质条件和钻井需求。

在各种钻井工况下的顶驱操作一、立柱钻井在立柱已接好的情况下，可以开始立柱钻井接立柱1、给顶驱保护短接上丝扣油，给立柱上丝扣油，利用大钩将顶驱升至二层台2、启动液压泵，启动回转头，让倾斜臂前面正对猴台，松开回转头开关3、倾斜臂前倾至猴台附近，在架子工的配合下，将立柱装入吊卡内，并锁死吊卡4、倾斜臂打一下浮动，顶驱缓慢上提，架子工慢放兜绳至钻柱脱离地面，同时内外钳工的配合整个过程，缓慢将立柱下部送至井口，最终提升立柱至下部比井口钻柱略高即可。

上扣5、缓慢下放大钩，让立柱的下部（公扣端），进入井口钻柱的上部（母扣端），同时让立柱的上部（母扣端）进入顶驱的喇叭口，并与顶驱的下保护短接相接。

6、主电机控制方式,打到上卸扣方式，电机方向，打到正转，选择旋扣模式，此时电机开始以限定的速度和扭矩开始旋扣，如发现电机蹩钻或钻柱与电机一起旋转，则表明旋扣结束，停止旋扣模式。

7、立柱上部的加扭，用上扣力矩手轮给定上扣扭矩，上扣的扭矩由司钻根据现场工况来限定，但上限为27KN，背钳打到夹紧位，1－2秒后，打开加扭开关，此时观察扭矩表，如达到限定值，则表明加扭结束，此时要将加扭开关打到停位，上扣力矩手轮回零，电机控制方式打到停位，钻井方向打开停位。

8、立柱下部用液压大钳来完成加扭，完成后将卡瓦去掉。

钻井9、将控制方式打到调试档，打开IBOP，控制方式打回到正常档，如IBOP并没有关闭，此步骤可跳过。

（正常情况下IBOP一直处于打开状态，不允许关闭）10、关闭液压泵，循环泥浆。

11、电机控制方式打到钻井位，方向选择正转，先用钻井力矩手轮给定钻井力矩，再用钻井速度手轮给定钻井速度，主电机开始旋转，开始钻进。

在速度给定时不要过快，不可先给速度后给扭矩，否则会造成系统故障。

12、在立柱钻至钻台面时，可由内外钳工松开吊卡，同时启动液压泵，倾斜臂后倾，关闭液压泵。

卸扣13、立柱钻井结束后，将速度手轮回零，钻井力矩手轮回零。

停泥浆泵，开启液压泵，电机控制方式打到上卸扣模式，方向反转，背钳打到夹紧位（不能松手）1－2秒后，打开加扭开关，此时观察扭矩表，如突然降到很小，表明扣已崩开。
