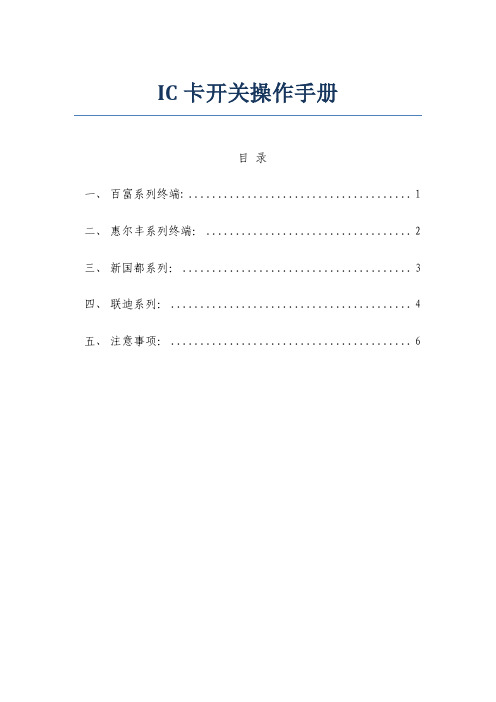

IC卡开关操作手册目录一、百富系列终端: (1)二、惠尔丰系列终端： (2)三、新国都系列： (3)四、联迪系列： (4)五、注意事项： (6)注：设置之前请先确认终端厂商一、百富系列终端:1.签到→2.操作员签到→操作员：99→密码：20100322进入如下界面：按1终端参数设置:按确认找到是否支持EMV选项，按1选择支持之后返回原界面即可插入IC卡或者直接按消费就会自动下载IC卡公钥跟参数文件，等下载完即可使用。
二、惠尔丰系列终端：1.签到→2.操作员签到→操作员：99→密码：12345678进入如下界面：选择3系统参数设置：按确定找到是否支持IC选项，按1确定之后返回原界面即可重新做一次签到就会自动下载IC卡公钥跟参数文件，等下载完即可使用。
三、新国都系列：1.签到→2.操作员签到→操作员：99→密码：12345678进入如下界面：按2，交易管理设置按0，直接跳到IC卡参数选1，确定后返回即重新做一次签到后自动下载IC卡公钥跟参数文件，下载完即可使用。
四、联迪系列：1.签到→2.操作员签到→操作员：99→密码：20100322进入如下界面：按3，其他设置按5，IC参数按1参数设置（此界面中也可直接按2跟3手动下载公钥跟IC参数）按1，之后取消返回即可重新做一次签到就会自动下载IC卡公钥跟参数文件，等下载完即可使用。
五、注意事项：1.终端如出现签到不能自动下载的情况请直接进入操作员99：密码12345678，其他功能--->下载功能--->IC卡参数下载，公钥下载2.IC卡交易开关在打开的情况下有3种交易情况，银行卡号之后带I 为IC卡交易----带F为IC芯片未读取的降级交易----带S为磁条卡交易。
IC/ID卡指紋讀頭用戶手冊LTG VFINP HS USER MANUAL目錄第1章總體概述 (3)1.1技術特點 (3)1.2產品描述 (3)第2章產品外觀及接線方式 (5)2.1產品外觀 (5)2.2接線方式 (6)第3章使用須知 (8)3.1手指按壓示意圖 (8)3.2產品的提示資訊 (9)3.3技術指標 (9)第4章VFINP HS的一般介紹 (11)4.1VFINP HS的用戶驗證方式 (11)4.2VFINP HS的功能卡 (12)4.3VFINP HS的狀態 (12)4.4VFINP HS的語音提示 (14)第5章VFINP HS的操作 (15)5.1持IC/ID卡的用戶驗證過程 (15)5.2非持卡用戶的驗證過程 (16)5.3U盤操作過程 (16)第6章安裝 (17)6.1指紋機的固定 (17)6.2安裝示意圖 (18)第7章常見問題及解決 (20)第八章VFINP HS通訊線接線標準 (21)第1章總體概述1.1 技術特點在所有的生物識別技術中，指紋識別的應用最為廣泛；而在非生物識別技術中，IC/ID卡識別佔據著絕對的統治地位。
對指紋技術而言，一方面，人的指紋是每個人與生俱來且與他人不同的標識，終生攜帶，不會丟失；另一方面，指紋識別技術中採用了先進的活體指紋採集技術，使偽造指紋不能通過識別系統的驗證。
正因如此，指紋識別也成為了公認的具有法律地位的身份識別手段。
相對於指紋技術來說，IC/ID卡技術更加成熟，經過了市場的長期考驗。
IC/ID卡識別只對物（卡），不對人，在對安全性要求不高的場合，是指紋識別很好的替代物。
當這兩種識別技術聯合起來一起使用時，既做到了對人的攜帶物（卡）的識別，又做到了對人本身（指紋）的識別，只有在卡與人對應時才能通過驗證，因此具有更高的安全性。
1.2 產品描述本產品融合了指紋識別技術和IC/ID卡識別技術，採用了最新的光學指紋感測器和成熟的IC/ID卡模組，為用戶提供了一套完整的指紋IC/ID卡識別系統。
IC卡柜面业务操作手册一、根底知识〔一〕根本概念IC卡是集成电路卡(Integrated Circuit Card)的英文简称，通过是一种将专用的集成电路芯片镶嵌于塑料基片中，封装成外形与磁条卡类似的卡片形式，通常又称智能卡，芯片卡按介质类型：分为纯芯片卡和磁条芯片复合卡。
其中，纯芯片卡以芯片作为唯一交易介质，只能在具有芯片读取设备的受理点使用；磁条芯片复合卡可同时支持芯片和磁条两种介质，磁条芯片复合卡如果使用磁条读取视为降级操作。
芯片卡从通讯分：以分为接触式IC卡、非接触式IC卡、双界面IC卡(接触+非接触)。
比照磁条卡：IC卡存储容量大、平安保密性好。
到目前为止都未被破解和复制，联机交易增加了卡片和后台的相互认证，脱机交易增加了机具对卡片的认证。
自身的特点：使用寿命长、具有数据处理能力。
技术进步：形态可以发生变化、可以作为多种创新的平台。
〔二〕IC卡交易规那么山西农信IC卡账户与原山西农信信合通借记卡相同，包括单卡户、多储种账户，其中多储种具有人民币活期主账户和定期、活期两便以及通知存款等子账户，IC卡借记账户的有关业务管理规定与山西农信信合通借记卡的相关业务规定相同。
1、IC卡开户时，借记账户余额为客户开户存款金额，电子现金账户余额为零。
2、电子现金余额：指芯片中存储的实时电子现金余额，具有小额支付功能的IC卡芯片内的储值金额，也称IC卡芯片余额。
3、电子现金帐户余额：指ECC〔电子现金系统〕中的帐户余额。
因脱机消费交易不是实时上送，电子现金帐户余额与芯片余额可能不一致，不能完全反映IC卡当前的真实脱机余额。
4、我行ATM机具支持他行卡的指定圈存、非指定圈存、现金圈存。
5、山西农信IC卡支持本行及跨行指定帐户圈存、非指定帐户圈存、现金充值、脱机消费、退货、脱机余额查询、脱机明细查询。
6、指定帐户圈存：是指持卡人通过柜面、ATM、POS等圈存终端主动发起，将预先与电子现金绑定的借记卡或信用卡中资金〔或额度〕划入电子现金的交易。
IC卡控制器杭州优迈科技有限公司使用说明书版权所有，保留一切权利。
在没有得到本公司许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。
版权所有，侵权必究。
内容如有改动，恕不另行通知。
All rights reserved.The information in this document is subject to change withoutnotice. No part of this document, including electronic, mechanical,micro-coping, photocopying, recording or otherwise, may in anyform or by any means be reproduced, stored in a retrieval system ortransmitted without prior written permission from our company.目录1 产品介绍----------------------------------------------------------------------------- 51.1 工作条件----------------------------------------------------------------------- 51.2 适用范围----------------------------------------------------------------------- 51.3 主要规格及技术参数------------------------------------------------------------- 51.4 产品结构----------------------------------------------------------------------- 51.5 功能说明----------------------------------------------------------------------- 62 安装说明----------------------------------------------------------------------------- 52.1 安全注意事项------------------------------------------------------------------- 52.2 安装前的准备------------------------------------------------------------------- 52.3 安装及调整步骤----------------------------------------------------------------- 53 调试说明----------------------------------------------------------------------------- 63.1 调试前的检查和准备------------------------------------------------------------- 63.2 调试步骤----------------------------------------------------------------------- 64 使用维护说明------------------------------------------------------------------------- 44.1 正常使用说明------------------------------------------------------------------- 44.2 一般维护说明------------------------------------------------------------------- 44.3 常见故障及排除方法------------------------------------------------------------- 46 物主的责任--------------------------------------------------------------------------- 57 附录--------------------------------------------------------------------------------- 57.1 电气原理图--------------------------------------------------------------------- 57.2 电气接线图--------------------------------------------------------------------- 51产品介绍1.1工作条件电压：+24V~+36V直流电温度：-10℃~+60℃湿度：90%RH at 40℃1.2适用范围适用于CL系列、R2系列、GECB系列等电梯控制系统1.3主要规格及技术参数尺寸：80*80（mm）工作电压：+24VDC~+36VDC工作温度：-10℃~+60℃存储温度：-20℃~+75℃功耗：<1W指示灯颜色：红色、绿色1.4产品结构1.5功能说明IC卡控制器与电梯控制系统采用的是OTIS标准的RSL通讯方式连接，并预留有CAN通讯接口，为后期扩展IC卡远程监控做准备。
智能IC卡水表使用操作流程及说明
敬请使用者严格按本流程正确使用IC卡水表，如不按使用流程操作，造成损失责任自负！
一、液晶显示屏示意图:
1
2、插卡显示卡中余额，使用过程中“升”字会闪烁显示用水信号，金额会递减显示计费
扣款过程：
3、卡上金额用完为零元时如下显示：
二、IC卡水表插卡用水操作流程：
第一步：打开出水水龙头，把IC卡垂直插入卡槽感应区内不要拿开，卡片一定要完全正确放入卡槽内，IC卡水表即开始扣费出水。
（IC卡放入卡槽正常用水）（IC卡任何时候严禁放在水表的上面，
造成损失责任自负，如上图所示）
第二步：要停止用水时把IC卡从卡槽拿开即可，IC卡从卡槽拿开后严禁放在水表的表面任何地方，造成损失责任自负。
（用水完成，从卡槽拿开卡片）
●温馨提示：如果在洗澡过程中关闭花洒/阀门停止用水，IC卡仍留在卡槽内，IC卡水表会在32秒后缺水报警提示，如需继续用水，从卡槽将卡拿开，再次放入卡槽内即可正常开阀用水。
◆注意事项：
1、本水卡不作挂失，请妥善保管。
2、如果不用热水时请不要拿卡到感应区上乱刷卡或随便放置在水表表
面，所造成损失自负。
（如图1）
3、严禁把任何生活用品放在IC卡水表上面（如图2）：
（图1）（图2）。
IC卡刷卡水表安装使用说明我们生活中的水表都是用来计量流经自来水管道水的体积总量的仪表，适用于单向、非脉冲水流。
智能IC卡（冷水、热水、纯净水）水表以自来水行业最常用，无故障，普通湿式水表为母体表，采用国际上最新微功耗，超大型大规模集成电脑芯片模块，以高集成化工业手段而设计制造的可靠电子控制器，配以本公司研发的超低功耗，大扭距输出的无压损电机控制阀等相结合生产制造的新一代智能化水表，是集预付费，自动计费，报警及防止不当使用等功能于一体的高品质产品。
无论是顺水水表厂家还是其他的水表厂家，IC卡刷卡水表都具有计量准确，性能可靠，结构先进等特点，产品性能指标符合建设部CJ/133—2001标准和本企业标准，主要用于住宅和企业用水的计量与收费工作，该水表是以自来水公司和房产物业公司等水管部门现代管理的理想计量收费器具。
一、主要技术性能：1．被测水温：0o—30oC（热水表30oC-90 oC）2．水表的公称压力1MPa3．流量表：4．水表的最大允计误差：从包括最小流最qmin至不包括分界流量（qt）的低区±5%包括分界流量（qt）至包括过载流量（qs）的高区±2%。
5．管道的水压度大于0.02 MPa.二、使用说明：IC卡智能冷水表计量和监控数据是通过水表和液晶显示并用IC卡传递数据。
A显示水量体积单位： m.3B显示容量为四位整数，一位小数。
C 特定状态显示内容为：“本次购量”，“剩余用量”，“累计用量”，“阀关”,“阀开”，“交费”“换电池”，“限制本次购量”，“卡错”，“攻击”，“换电池”，“E-01[EE错]”，“E-03[受磁攻击]”，“E-07[内部电池电压过低]”。
1．显示“本次购量”：即本次使用用户卡购买的水量，将卡插入IC卡槽内即显示“本次购量XXXM”，然后会累加到原来剩余用量。
2．显示“剩余用量”。
即每次插用户卡或到显示报警水量时，均显示“剩余用量XXXM”。
智能IC卡电度表使用说明
1.购电
用户持购电卡到物业部门购电,购电部门利用专用的售电管理系统将用户购电量写入购电卡. 本表购电卡采用一表一卡制，用户之间相互不通用。
2.电量写入
（1）将已购电量的购电卡按卡箭头方向(金属触点面向左)插入电表IC卡座中,数码管显示P,拔出电卡即可，此时电卡中的电量已全部写入表中，表中剩余电量为本次购电电量与电表插入新购电量之前的剩余电量之和，平时12秒显示一次剩余电量. 电量分两次显示，四位整数两位小数。
（如显示0099 --98 为99.98度电）
（2）用户可将IC卡反向插入表中，电表将显示所用的累计电量。
如显示0960 - - 56即为该用户已用总电量为960.56度。
3.报警提示
用户用电时表中的剩余电量将递减计数，当表中的剩余电量为10电表会闪烁显示，同时表中的蜂鸣器会报警。
提示用户及时购电。
当表中的剩余电量为3度时，电表会第二次断电报警，电表会断电。
插入购电卡后立即恢复供电或5分钟后自动恢复供电。
（注：用户第一次插卡时请一定对照卡背面上的用户地址应与表箱所标的房号一致）。
指纹读头用户指南- 1-一、外观描述状态指示灯&开关：正常工作时为绿灯慢闪，验证通过时为绿灯长亮，验证不通过时为红灯长亮。
刷ID 卡或Mifare 卡有效时为绿灯快闪。
此外，当机器处于休眠时，按此开关即可启动设备，当机器正常工作时，按住此按钮3秒，设备将处于休眠状态。
指纹窗口：录入或比对指纹时用。
电源指示灯：当正常供电或休眠时，该指示灯常绿。
DB15接口：主要用于和门禁控制器连接及组网通讯等。
RJ45接口：主要用于和电脑调试用。
- 2-二、包装一个完整包装里面有以下部件：产品图片 数量用途读头1台固定螺丝包1把用于旋开读头和固定背板的内六角螺丝15芯DB15尾线1根DB15的插针形式TCP/IP交叉连接线1根TCP/IP辅助通讯端口连接RS232转接头- 3-三、各部件安装使用说明- 4-和门禁控制器的连接作为一款指纹读头，它不能独立工作，只能和门禁控制器连接。
它提供一个标准的或自定义的Wiegand信号给门禁控制器，和其他的感应读卡器一样，都是采用标准的D0、D1、GND的连接方式。
（见标准连接示意图）注意：不论指纹读头是否从门禁控制器供电，都必须确保它和门禁控制器共地，以保证Wiegand传输稳定。
组网方式采用RS485的组网方式（见标准连接示意图），推荐使用标准的RVVP2×1.0的双绞屏蔽线进行连接，并使用有源RS485/232转换器，当联网的数量超过32台时，请使用RS485HUB进行连接。
电源该设备的工作电源为12VDC，待机电流约为50mA，工作电流约为400mA。
同时，该设备可以提供一个12VDC/300mA的电源输出，该电源输出可以供应外接读卡器的电源需求（见标准连接示意图）备注：指纹读头可直接通过门禁控制器供电，也可以外接独立的电源。
外接读卡器该设备支持外接一个读卡器，即通过其标准的Wiegand输入功能，其连接也是通过标准的方式进行，即读卡器的(D0,D1,GND,12V)和指纹读头的（Wiegand In D0，Wiegand In D1，GND，12VOUT）进行一一对应的连接（见标准连接示意图）特别注意：当设备为内置Mifare模块时，此Wiegand输入为无效。
考勤门禁机使用说
明书
1
2020年4月19日
手指按压示意图
正确的手指按压示意
探指纹纹心尽量对正窗口中心
不可倾斜侧面不要太靠一边
不要太靠底部不要用侧面
<3
技术指标
目录
2 2020年4月19日
1、指纹考勤机的基本操作 (1)
1.1 指纹考勤机的用户 (1)
1.2 指纹考勤机的登记方式 (1)
1.3 指纹考勤机的密码 (2)
1.4 指纹考勤机的工作状态 (2)
1.5 指纹考勤机记录的数据 (4)
1.6 指纹考勤机的功能设置 (6)
1.6.1 系统设置 (6)
1.6.2 记录设置 (8)
1.6.3 通讯设置 (9)
2、指纹考勤机的一般操作 (10)
2.1 键盘. (10)
2.2 菜单. ....................... 错误!未定义书签。
2.3 菜单结构图. (12)
2.4 第一次使用时的操作 (16)
3
2020 年4 月19 日
2.5 考勤状态下的使用方法 (16)
2.6 管理者操作状态的操作步骤 (20)
3、指纹考勤机的管理者操作方法 (21)
3.1 数据管理. (23)
3.1.1 用户登记 (24)
3.1.2 指纹登记 (27)
3.1.2.1 新用户登记 (27)
3.1.2.2 备份登记 (31)
3.1.3 密码登记. (36)
3.1.3.1 新用户登记 (38)
3.1.3.2 备份登记 (40)
3.1.4 指纹及密码 (42)
4
2020 年4 月19 日。
IC卡读卡器技术要求、安装调试使用说明
一、长川之星2.5 IC卡的要求
1、设备图
图一明华RD(接触式) RD-EB COM口读卡器
图二明华RF(感应式) RF-35LT COM口读卡器
图三明华RF(感应式) URF-35H-MEM USB读卡器
2、IC卡图
图四IC卡示例图片
备注：RD卡卡表面有接触点（类似手机卡触点），RF卡表面没有接触点
3、品牌
明华：COM口
RD(接触式) RD-EB
RF(感应式) RF-35LT
明华：USB口
RF(感应式) URF-35H-MEM
4、IC卡的芯片类型
RD(接触式) 西门子4442
RF(感应式) 飞利浦M1
二、COM口连接方法：如下图
键盘和读卡器共用一个P/S接口，另外一端接在主机的串口上，RF读卡器连接方式相同。
USB设备不用特殊连接，但是要求插在计算机背面的USB口上，不要插在机箱前面
三、调试说明：
进入‘客户关系’模块中----系统-----系统设置---会员卡设置
根据读卡器型号，对应选择，IC卡的初始密码为12个f；。
TC-S2460指纹IC卡读头使用手册天津天地伟业数码科技有限公司2010年10月- 1 -- 2 - 第一章 系统概述1.1指纹门禁特点1.1.1安全可靠如果采用钥匙、密码、IC 卡等出入人员所拥有的或所知道的物件进行身份识别，就很难避免非法人员出入门的安全缺陷，致使开门无设防。
采用指纹识别技术，这一不怕丢失、不可伪造、无法假冒的开门方式，改变认物不认人的安全漏洞，杜绝安全事故发生。
1.1.2使用方便使用指纹门禁无需配置钥匙、登记密码或发卡机，绝无丢失、损坏和忘记钥匙、密码、IC 卡之忧。
无需系统维护费用，节省配发钥匙、登记密码、补发IC 卡的成本负担。
使用时，只需将已登记过的手指按放在指纹采集窗口，系统就会自动识别该出入人员并准确记录其出入门时间。
1.1.3维护简单无需占用计算机资源，在PC 机不连接情况下就可以进行出入人员开门控制，节省资源。
同时可支持多机联网门禁控制，在多通道、多门情况下，可以采用多台门禁机进行集中管理，进一步方便门禁控制，降低维护成本。
1.2指纹门禁系统组成指纹门禁系统主要由：指纹识别仪、门禁控制器、指纹采集软件、门禁管- 3 - 理软件、通信设备等组成。
1.2.1 产品简介本产品是一款壁挂式专业指纹IC 卡读头，该读头可以独立使用，也可以联网使用，通过验证相关人员的指纹（或卡）进行门禁控制，并为后台指纹门禁管理软件提供实时门禁事件记录。
图1-1 TC-S2460专业指纹IC 卡读头1.2.1.1基本特性快速准确的指纹识别算法 ·1：3000指纹比对时间小于1秒 安装简单连接方便·RS232串口通信，最大通信速率115200bps·RS485远距离总线组网，最大通信距离1200米（9600bps ） ·韦根输出，26bit 、34bit ，最大可支持64bit 操作简单管理方便·内建RF 射频卡读写器，用户验证方式：指纹、卡、指纹+卡- 4 - ·通过电脑软件可进行门禁和考勤管理 ·通过授权管理卡可进行脱机管理·用户信息（包括用户基本信息和用户指纹信息）可存储在智能RF 卡内 超窄超薄设计·超窄设计可方便的安装在各种门框 ·超薄设计美观典雅 ·多彩灯光和真人发声提示 支持多种门禁控制器 ·专业门禁控制器 ·简易门禁控制器1.2.1.2技术参数- 5 -1.3注意事项首次使用指纹门禁系统时，必须进行系统参数的设定、门禁机管理、门禁规则设置。
第二章 装配指南本章节主要讲述指纹IC 卡读头的外观介绍、线缆连接、安装指南。
2.1 TC-S2460系列产品外观2.1.1开箱检查在安装、连接、操作、使用指纹IC 卡读头之前，首先进行设备及附件检查。
随本产品一起装箱的设备、线缆以及附件清单如下：·TC-S2460指纹IC 卡读头 1台 ·安装挂板（钢板）1块- 6 - ·2芯DC12V@500mA 电源线 1根 ·3芯韦根通信线1根 ·8芯通信（含RJ45转换座）线缆 1根·RJ45通信线 1根（依据通信方式配置） ·安装螺丝包1个 ·指纹门禁管理软件安装光盘 1个·RF 卡2张（依据卡类型配置）2.1.2 产品外观图2-1 指纹IC 卡读头前面板/后盖/底部/侧面示意2.2 安装指南连接接口包括：电源输入接口、通信接口、韦根通信接口。
各种连接接口参见图2-2和图2-3所示。
电源连接参见2.2.1节，通信连接参见2.2.2节，- 7 - 韦根通信连接参见2.2.3节。
□ RS232/485 □ 10Base-T 12V GNDGND ALARM NO DOORSTATE 12V GNDD0D1GND图2-2 连接接口2.2.1电源连接采用独立外部电源供电，电源规格为：12V DC ，500mA 直流开关电源。
12图2-3 电源连接- 8 - 2.2.2通信连接18图2-4通信连接TC-S2460指纹IC 卡读头提供RS232/485两种标准配置通信方式，通过RS232接口可以直接和PC 连接，指纹读头采用RJ45接头，电脑采用DB9接头；同时支持多台指纹读头组成RS485总线网络，通过RS485-232转换器和PC 连接。
两种组网连接方式信号定义如下：- 9 - RS485 B-GNDRS485 A+RS232 RX RS232 TX ①②③④⑤⑥⑦⑧图2-5 RS232/485通信连接RS232通信速率最大为115200bps,线缆长度≤15米。
RS485通信线缆建议采用屏蔽双绞线，单段RS485总线可支持网络长度最大为1.2公里（通信速率最大为9600bps ）。
2.2.3韦根连接TC-S2460提供韦根通信与专业门禁控制器连接，采用5芯 2.54mm 间距插头。
TC-S2460支持标准WIEGAND26、WIEGAND34以及最大WIEGAND64输出，与行业内通用的支持WIEGAND26、34、64输入的门禁控制器兼容。
- 10 - 韦根信号具体信号定义如下：图2-10 TC-S2460系列门禁韦根信号定义DATA 0——标准WIEGAND 输出数据0信号 DATA 1——标准WIEGAND 输出数据1信号 GND ——电源地2.3 产品安装本产品为壁挂式安装方式，在产品包装中提供了安装挂板（钢板）以及安装附材。
安装步骤：1、确认安装高度和位置，安装高度建议：中心距地面1.2米~1.4米；安装位置建议在用户方便出入的通道旁边，安装墙体或门框坚固；2、将安装挂板（钢板）用两个膨胀螺栓固定在墙壁；3、连接好电源线、通信线或门锁控制线，注意各种线缆的走向；4、将读头挂在安装挂板（钢板）上，并用防盗螺丝将其固定在安装挂板上。
- 11 -图2-6 安装示意第三章 操作指南本章节主要讲述本产品如何脱机（不连电脑）添加或删除用户，用户如何使用以及相关参数设置。
3.1用户手指选择为了更快捷、更方便的使用本产品，建议用户在添加指纹时按照以下方法进行手指选择：·该设备允许每个用户可以添加1~8枚指纹，建议每个用户至少登记2枚指纹；·手指的选择顺序建议为：右手食指、右手中指、右手无名指、左手食指、- 12 - 左手中指、左手无名指，大拇指和小指一般不建议使用；·选择手指指纹纹路较好的手指，避免选择脱皮、干裂的手指，避免使用有残疾的手指或无指纹纹路的手指；·如果条件允许的话，建议冬季和夏季分季节添加指纹。
3.1.2手指放置方法为了更快捷、更方便的使用指纹IC 卡读头，请用户在使用时手指的放置位置及方法按照以下使用要求进行。
·正确的放置正确的手指放置位置应该是：将使用手指的第一指节平稳的放置在指纹采集窗口（蓝色背光），第一指节的指肚和指纹采集窗口紧密接触，手指指甲盖的后沿尽量靠近指纹采集窗口的中心。
对于干燥的手指，手指与指纹采集窗口- 13 - 按压力度适当加大；对于很湿的手指，手指与指纹采集窗口按压力度适当减小。
·不正确的放置常见手指不正确的放置是：手指第一指节没有平放，或者倾斜放置，或者侧放，或者手指第一指节和指纹采集窗口接触面很小。
手指不在中心太偏手指没有平放手指不在中心太靠下没有用手指指肚3.2 ID 卡产品操作本产品支持两种射频（RF ）卡操作，本节尽对支持ID 卡产品的脱机操作模式进行说明。
3.2.1 ID 卡产品卡管理指纹读头初始化状态下，即可进行管理卡设置。
所谓初始化状态是指第一次安装完毕使用，或者处于工厂设置状态，或者恢复到工厂设置状态，或者通过电脑将读头设置为初始化状态。
TC-S2460上电在初始化状态下，LED ‘蓝色灯’和‘红色灯’不断闪烁。
- 14 - 在该状态下可以设置管理ID 卡，设置管理ID 卡时，主要用到两张ID 卡：用户登记管理ID 卡和用户删除管理ID 卡。
出厂时提供两张ID 卡。
在初始化状态下，刷第一张ID 卡，听到‘嘀’一声，LED ‘蓝色灯’亮‘红色灯’灭，表示读卡成功；用户登记管理ID 卡设置成功后，语音提示‘添加成功’，LED ‘蓝色灯’和‘红色灯’不断闪烁。
请作好用户登记管理ID 卡标识。
刷第二张ID 卡，听到‘嘀’一声，LED ‘蓝色灯’亮‘红色灯’灭，表示读卡成功；用户删除管理ID 卡设置成功后，语音提示‘添加成功’。
请作好用户删除管理ID 卡标识。
用户登记管理ID 卡和用户删除管理ID 卡设置成功后，进入正常工作状态，LED ‘蓝色灯’和‘红色灯’熄灭，指纹采集器蓝色背景光亮。
在设置管理ID 卡过程中，如果常时间（超过一分钟）无任何操作，管理ID 卡均设置失败，进入初始化状态。
管理ID 卡可以作为3.6节系统复位的身份确认卡片。
管理ID 卡非常重要请妥善保管并进行标识！- 15 - 3.2.2 ID 卡产品用户登记在正常工作状态下，刷用户登记管理ID 卡进行用户登记。
用户登记方式有三种：指纹、卡、指纹+卡。
所有操作均有提示。
在正常工作状态下，刷用户登记管理ID 卡，如果已登记了设备管理员，需要进行设备管理员身份验证；身份验证通过后，TC-S2460进入用户登记状态，LED ‘蓝色灯’不断闪烁。
第一个登记的用户为TC-S2460设备管理员。
·指纹用户登记方式：按照提示用户可以登记1~8枚指纹，每枚指纹需要- 16 - 2~3次重复按同一手指进行登记。
登记完毕后，请刷用户登记ID 卡，语音提示‘添加成功’，LED ‘蓝色灯’不断闪烁，表示该用户已登记完指纹，可以换另一用户进行同样登记。
·卡用户登记方式：连续刷同一用户ID 卡两次，刷用户登记ID 卡一次，语音提示‘添加成功’，LED ‘蓝色灯’不断闪烁，表示一张用户已ID 卡登记完毕，可以换另一张用户ID 卡进行同样登记。
·指纹+卡登记方式：用户ID 卡和用户指纹不分先后顺序登记，登记方法参照上述。
登记完毕后，请刷用户登记ID 卡，语音提示‘添加成功’，LED ‘蓝色灯’不断闪烁，表示该用户已登记成功，可以换另一用户进行同样登记。
在用户登记状态下，连续刷两次用户登记ID 卡，TC-S2460进入正常工作状态，表示TC-S2460退出用户登记状态；或者常时间（超过一分钟）无任何操作，TC-S2460自动进入正常工作状态。
3.2.3 TC-S2460系列ID 卡产品用户删除在TC-S2460正常工作状态下，刷用户删除管理ID 卡进行用户删除。
按照用户登记方式，用户可分为：指纹用户、卡用户、指纹+卡用户，用户登记方式不同删除方式也不同，用户删除操作均有提示。
