形位公差及其检测

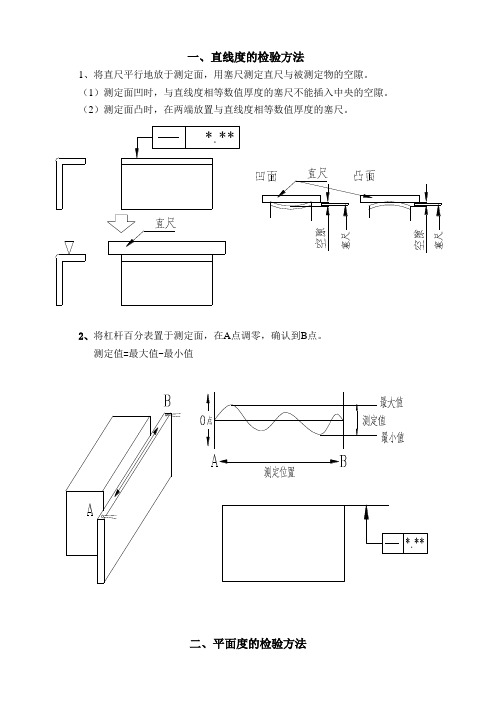

一、直线度的检验方法1、将直尺平行地放于测定面，用塞尺测定直尺与被测定物的空隙。

1、用直尺测定部品平面度测量方法：如图以不包括自重的方法将测量物支撑。

1、面与面的平行度在平台上用V型块全面保持基准平面，用杠杆百分表测量测量面的全表面，在A点调（3）依照图在0°的位置求出☜B与☜C的中心偏移（X），并求出在90°回转位置上的（2）将百分表从弯曲根部起移动至前端止，将读数的最大差作垂直度。

（3）将百分表接触于测量物上，将其在指示范围内所有地方上下移动。

（1）在2个基准孔内插入适合的塞规；在平台上用磁铁将塞规与平台成直角支撑。

（2）将测量面的所有地方用百分表（或高度规）测定，将读数的最大差作垂直度。

五、同轴度的检验方法1、同轴度的两种基准型式：（1）指定基准以零件上给定的一个圆柱面的轴心线为基准，如图A对B和B对A的数值。

而以A、B两孔的公共轴心线为基准。

A、B两孔对公共轴心线的同轴度误差分别为B和A。

2、同轴度的测量（1）指定基准的同轴度误差的测量如图，以A孔轴心线为基准，测量B孔对A孔的同轴度。

必须在水平和垂直两方向分别进行测量。

（2）公共轴心线为基准的同轴度误差的测如图，测量A、B两孔轴心线对公共轴心线的同轴度误差。

测量时，首先将被测零件固定在平台上，分别在A、B两孔被测轴心线全长进行测量。

将零件的基准表面放在平台上，用百分表在被测量面移动测量，当百分表上指示的最大与最小读数之差为最小时，此差值为倾斜度误差。

喷漆品质标准1、缺点类型（1）表面缺点流漆---喷油后表面有单个或多个如水滴般的漆点.凝漆---喷油后表面有单个漆团,此漆团与喷点明显不同.异色---某个区域内涂料不均或其它色纹.杂质---通常指涂料或空气中杂质在喷漆或烘干期间碰到喷油品.溢漆---喷到不需要或不得喷到漆的地方.气泡---涂料未与母材附着.鱼眼---某个区域固定出现不同的亮度.橘皮---表面出现橘子皮.刮伤---母材刮伤喷油后仍可看到或漆面本身的刮伤.磨痕---指重工的研磨痕,喷油后仍可见到.喷点---喷油后表面的纹理.焊痕---焊接所留下的痕迹,喷油后仍可见到.掉漆---漆面异常脱落,如碰,撞等.凹凸痕---漆面异常凸起或凹陷.异物残留---在生产过程中,由于作业疏失,致外物残留工件中,例如: 磁铁,胶,贴纸等.变形---指不明物造成的外观形状变异.污渍---一般为加工过程中,不明油渍或污物附着造成.生锈---母材起化学变化产生锈蚀.（2）物性膜厚---最后涂装厚度.硬度---涂装质地坚固程度.色差---颜色与标准的偏差.附着性---涂装与母材之间的结合力.允许0.3mm以下2点(含)或0.5mm以下1点,点与点距离70mm以上,各面累计总数不得超过4点以上.允许0.4mm以下2点(含)或0.6mm以下1点,点与点距离70mm以上,各面累计总数不得超过4点以上.3、喷油试验（1）附着力检验检验工具：喷好漆的产品（可用相同材质废料代替）、刀片、3M胶纸检验方法：用刀片将产品喷漆面平整的地方划100个小方格，每个方格大小为1mmX1mm。

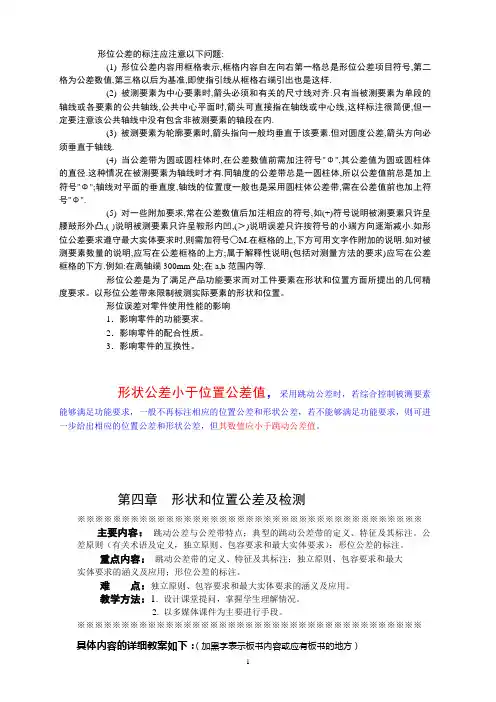

形位公差的标注应注意以下问题:(1) 形位公差内容用框格表示,框格内容自左向右第一格总是形位公差项目符号,第二格为公差数值,第三格以后为基准,即使指引线从框格右端引出也是这样.(2) 被测要素为中心要素时,箭头必须和有关的尺寸线对齐.只有当被测要素为单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在内.(3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头方向必须垂直于轴线.(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"Φ",其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符号"Φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱体公差带,需在公差值前也加上符号"Φ".(5) 对一些附加要求,常在公差数值后加注相应的符号,如(+)符号说明被测要素只许呈腰鼓形外凸,(-)说明被测要素只许呈鞍形内凹,(＞)说明误差只许按符号的小端方向逐渐减小.如形位公差要求遵守最大实体要求时,则需加符号○M.在框格的上,下方可用文字作附加的说明.如对被测要素数量的说明,应写在公差框格的上方;属于解释性说明(包括对测量方法的要求)应写在公差框格的下方.例如:在离轴端300mm处;在a,b范围内等.形位公差是为了满足产品功能要求而对工件要素在形状和位置方面所提出的几何精度要求。

以形位公差带来限制被测实际要素的形状和位置。

形位误差对零件使用性能的影响1．影响零件的功能要求。

2．影响零件的配合性质。

3．影响零件的互换性。

形状公差小于位置公差值，采用跳动公差时，若综合控制被测要素能够满足功能要求，一般不再标注相应的位置公差和形状公差，若不能够满足功能要求，则可进一步给出相应的位置公差和形状公差，但其数值应小于跳动公差值。

第二章形位公差及检测形状和位置公差概述各项形状公差及其公差带各项位置公差及其公差带公差原则形位公差的选用形位误差的检测第一节形状和位置公差概述实例1：a）图样标注b）轴实际尺寸和形状误差第一节形状和位置公差概述实例2：a）图样标注b）台阶轴实际尺寸和位置误差第一节形状和位置公差概述零件几何要素零件的几何要素是指构成零件结构形状的点、线、面。

（1）按存在的状态分类理想要素；实际要素。

（2）按结构特征分类轮廓要素；中心要素。

（3）按在形位公差中所处地位分类单一要素；关联要素。

单一要素和关联要素统称被测要素，与基准要素相对。

第一节第一节形状和位置公差概述单一要素、关联要素与基准要素第一节形状和位置公差概述形状和位置公差的种类按照GB/T1182-1996《形状和位置公差通则、定义、符号和图样表示方法》规定，形位公差共有14项，其中形状公差4项，形状或位置公差2项，位置公差8项。

形位公差的含义（1）形状公差的定义是指单一实际要素的形状所允许的变动量，形状公差用形状公差带表示，形状公差带包括形状、方向和大小，其公差值用公差带的宽度或直径表示。

（2）位置公差的定义是指关联实际要素的位置对基准所允许的变动量，位置公差用位置公差带表示，位置公差带包括形状、方向、位置和大小，其公差值用公差带的宽度或直径表示。

第一节形状和位置公差概述第二节形位公差的标注公差框格（1）形状公差公差框格为两格，位置公差公差框格为多格，从左至右依次标注内容：公差项目符号、公差值（含相关符号）、基准代号（含相关符号）。

（2）当公差值为圆形或圆柱形时，应在公差值前加符号“φ”，如为球形，则加符号“Sφ”。

（3）若公差值只允许为正或负时，则在公差值后加“+”或“﹣”。

（4）公差框格一般水平绘制，必要时也可垂直绘制。

第二节形位公差的标注被测要素表示法用带箭头的指引线与公差框格连接，箭头的指向分两种情况：（1）当被测要素为轮廓要素时，箭头垂直指向要素轮廓线或其延长线上，但必须与尺寸线错开。

形位公差定义及检测方法一、直线度的定义及检测方法定义：直线度是指零件被测的线要素直不直的程度。

检测方法概述：㈠.将平尺（小零件可用刀口尺）与被测面直接接触并靠紧。

此时平尺与被测面之间的最大间隙即为该检测面的直线度误差。

一般公用检测器具-塞尺。

（图片）按此方法检测若干条素线，取其中最大误差值作为该件的直线度误差。

㈡.将被测件放在平台上，并靠紧方箱或直角尺（或者将被测件放置在等高V型铁上）。

用杠杆表在被测素线的全长范围内测量，同时记录检测数值，最大数值与最小数值之差即为该条素线直线度误差。

（简图）：按上述方法测量若干条素线，并计算，取其中最大的误差值，作为被测零部件的直线度误差。

㈢将被测零部件用千斤顶支起，利用杠杆表将被测素线的两端点调整到与平台平行，在被测素线的全长范围内测量，同时记录，读数，最大值与最小值之差即为该素线的直线度误差，按同样方法测量若干条素线，取其中最大的误差值作为该被测件的直线度误差。

㈣综合量规：综合量规的直径等于被测零件的实效尺寸，综合量规必须通过被测零件。

二、平面度定义及检验方法平面度是指零件被测表面的要素平不平得程度。

㈠将被测件用千斤顶支撑在平台上，调整被测表面最远的三点A,B,C，（利用杠杆表或高度尺）使其与平台平行，然后用测头在整个实际表面上进行测量，同时记录读数，其最大与最小读数之差，即为被测件平面度误差。

㈡用刀口尺（小型件）或平尺（较大型件）在整个被测平面上采用“米”字型或栅格型方法进行检测，用塞尺进行检验，取其塞尺最大值为该被测零件得平面度误差。

㈢环类垫圈类零件将被测件的被测面放在平台上，压紧，然后用塞尺检测多处，其塞入的最大值即为该件的平面度误差。

（或者将被测件的被测面用三块等高垫铁在平台上均分支撑，然后用杠杆表在被测面的多处进行检测，取其最大与最小读数的差作为该件的平面度误差。

三、圆度定义及测量方法定义：圆度是指具有圆柱面（包括圆锥面）的零件在同一横剖面内的实际轮廓不圆的程度。

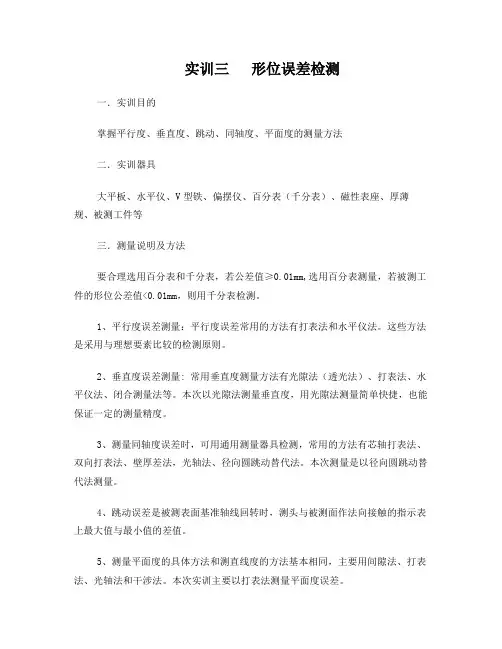

实训三形位误差检测一．实训目的掌握平行度、垂直度、跳动、同轴度、平面度的测量方法二．实训器具大平板、水平仪、V型铁、偏摆仪、百分表（千分表）、磁性表座、厚薄规、被测工件等三．测量说明及方法要合理选用百分表和千分表，若公差值≥0.01mm,选用百分表测量，若被测工件的形位公差值<0.01mm，则用千分表检测。

1、平行度误差测量：平行度误差常用的方法有打表法和水平仪法。

这些方法是采用与理想要素比较的检测原则。

2、垂直度误差测量: 常用垂直度测量方法有光隙法（透光法）、打表法、水平仪法、闭合测量法等。

本次以光隙法测量垂直度，用光隙法测量简单快捷，也能保证一定的测量精度。

3、测量同轴度误差时，可用通用测量器具检测，常用的方法有芯轴打表法、双向打表法、壁厚差法，光轴法、径向圆跳动替代法。

本次测量是以径向圆跳动替代法测量。

4、跳动误差是被测表面基准轴线回转时，测头与被测面作法向接触的指示表上最大值与最小值的差值。

5、测量平面度的具体方法和测直线度的方法基本相同，主要用间隙法、打表法、光轴法和干涉法。

本次实训主要以打表法测量平面度误差。

四.实训步骤1、平行度误差测量：① 测量前，擦净平板2和零件1，然后按图一将被测零件1的基准面放在平板2上,并使被测零件（附图一或附图三）的基准面和平板工作面贴合，（最薄的厚薄规不能塞入两面之间）。

这样，平板的工作面既是被测零件的模拟基准，又是测量基准，两者重合。

图一图二② 将百分表装入磁性表座3，把百分表测量头放在被测平面上，预压百分表0.3---0.5mm。

并将指示表指针调至零。

③ 移动表座3，沿被测平面多个方向移动，此时，被测平面对基准的不平行度由百分表（千分表）直接读出，同时记录所有读数。

④ 将所有读数中的最大值和最小值之差即为平行度误差。

⑤ 作出实训报告。

2、垂直度误差测量：① 按图二所示，将被测件（附图一）的基准平面和检验角尺放在检验平板上，并用塞尺（厚薄规）检查是否接触良好。
