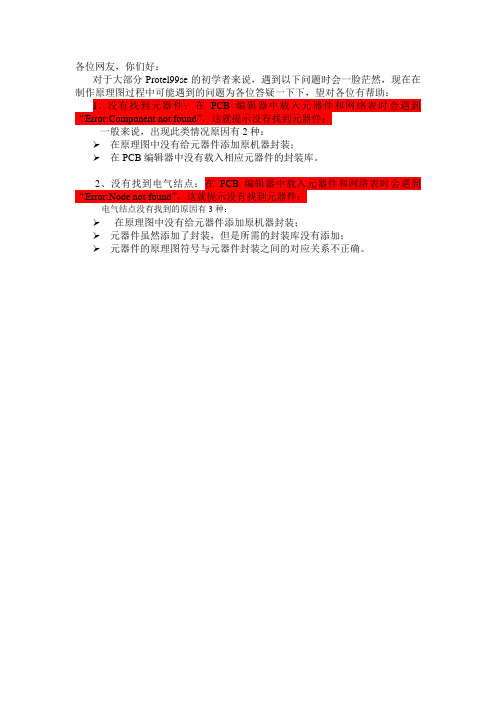

对于大部分Protel99se的初学者来说，遇到以下问题时会一脸茫然，现在在制作原理图过程中可能遇到的问题为各位答疑一下下，望对各位有帮助：
1、没有找到元器件：在PCB编辑器中载入元器件和网络表时会遇到“Error:Component not found”，这就提示没有找到元器件；
一般来说，出现此类情况原因有2种：
在原理图中没有给元器件添加原机器封装；
在PCB编辑器中没有载入相应元器件的封装库。
2、没有找到电气结点：在PCB编辑器中载入元器件和网络表时会遇到“Error:Node not found”，这就提示没有找到元器件；
电气结点没有找到的原因有3种：
在原理图中没有给元器件添加原机器封装；
元器件虽然添加了封装，但是所需的封装库没有添加；
元器件的原理图符号与元器件封装之间的对应关系不正确。

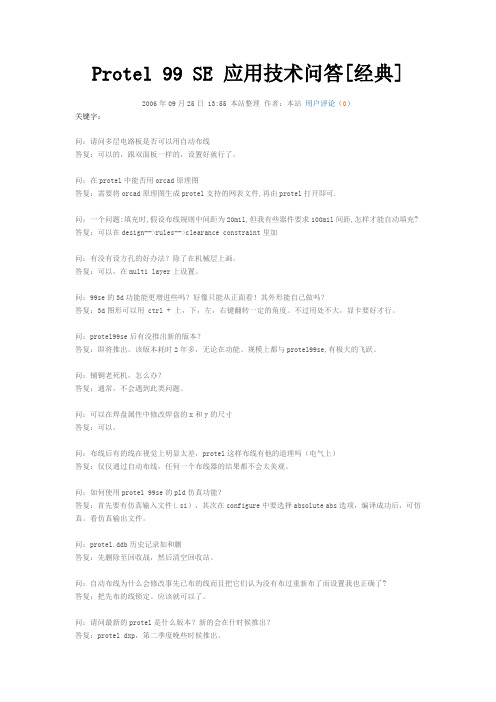

Protel 99 SE 应用技术问答[经典]2006年09月25日 13:55 本站整理作者：本站用户评论（0）关键字：问：请问多层电路板是否可以用自动布线答复：可以的，跟双面板一样的，设置好就行了。
问：在protel中能否用orcad原理图答复：需要将orcad原理图生成protel支持的网表文件,再由protel打开即可.问：一个问题:填充时,假设布线规则中间距为20mil,但我有些器件要求100mil间距,怎样才能自动填充? 答复：可以在design-->rules-->clearance constraint里加问：有没有设方孔的好办法？除了在机械层上画。
答复：可以，在multi layer上设置。
问：99se的3d功能能更增进些吗？好像只能从正面看！其外形能自己做吗？答复：3d图形可以用 ctrl + 上，下，左，右键翻转一定的角度。
不过用处不大，显卡要好才行。
问：protel99se后有没推出新的版本？答复：即将推出。
该版本耗时2年多，无论在功能、规模上都与protel99se,有极大的飞跃。
问：铺铜老死机，怎么办？答复：通常，不会遇到此类问题。
问：可以在焊盘属性中修改焊盘的x和y的尺寸答复：可以。
问：布线后有的线在视觉上明显太差，protel这样布线有他的道理吗（电气上）答复：仅仅通过自动布线，任何一个布线器的结果都不会太美观。
问：如何使用protel 99se的pld仿真功能？答复：首先要有仿真输入文件(.si），其次在configure中要选择absolute abs选项，编译成功后，可仿真。
看仿真输出文件。
问：protel.ddb历史记录如和删答复：先删除至回收战，然后清空回收站。
问：自动布线为什么会修改事先已布的线而且把它们认为没有布过重新布了而设置我也正确了?答复：把先布的线锁定。
应该就可以了。
问：请问最新的protel是什么版本？新的会在什时候推出？答复：protel dxp，第二季度晚些时候推出。

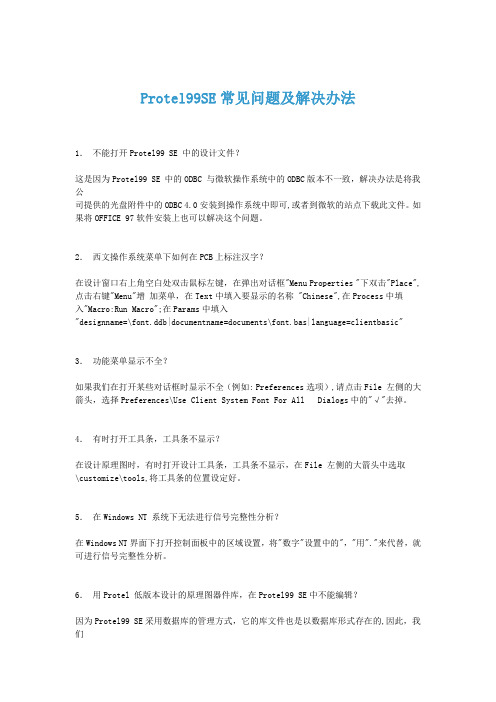

Protel99SE常见问题及解决办法1．不能打开Protel99 SE 中的设计文件？这是因为Protel99 SE 中的ODBC 与微软操作系统中的ODBC版本不一致，解决办法是将我公司提供的光盘附件中的ODBC 4.0安装到操作系统中即可,或者到微软的站点下载此文件。
如果将OFFICE 97软件安装上也可以解决这个问题。
2．西文操作系统菜单下如何在PCB上标注汉字？在设计窗口右上角空白处双击鼠标左键，在弹出对话框"Menu Properties "下双击"Place", 点击右键"Menu"增加菜单，在Text中填入要显示的名称 "Chinese",在Process中填入"Macro:Run Macro";在Params中填入"designname=\font.ddb|documentname=documents\font.bas|language=clientbasic"3．功能菜单显示不全？如果我们在打开某些对话框时显示不全（例如: Preferences选项）,请点击File 左侧的大箭头，选择Preferences\Use Client System Font For All Dialogs中的"√"去掉。
4．有时打开工具条，工具条不显示？在设计原理图时，有时打开设计工具条，工具条不显示，在File 左侧的大箭头中选取\customize\tools,将工具条的位置设定好。
5．在Windows NT 系统下无法进行信号完整性分析？在Windows NT界面下打开控制面板中的区域设置，将"数字"设置中的"，"用"."来代替，就可进行信号完整性分析。
6．用Protel 低版本设计的原理图器件库，在Protel99 SE中不能编辑？因为Protel99 SE采用数据库的管理方式，它的库文件也是以数据库形式存在的,因此，我们先将原来的库文件在Protel99 SE下打开，存成.DDB文件，就可以进行编辑了。
protel布线问题50问1、怎么解决protel布线时，发光二极管没有飞线的问题，二极管管脚编号和PCB都对应好了，可是还是没有飞线?答：一般都是封装和元器件的正负极反了你把封装的A和K换下就好了2、如何还原Protel99se的默认快捷键？在PCB板画导线时我现在按空格键无法切换导线的走线方式了。
答：左上角有个向下的箭头~~~选择图片中的customize~~~然后选择shortkey~~~在meun里面点edit~~就可以编辑快捷键~~~~~~~~~~~~~不过还是建议你卸载99se 然后把99se的文件夹删除~~然后重装~~~~~~~~~~~~~~3、protel 99se发光二极管的管脚名在网络表中怎么修改？答：修改原理图吧找到二极管元器件点EDIT编辑就可以修改元器件然后保存下点update 就可以了都是在原理图左边那一栏找到做的。
4、PROTEL 99SE 为什么网络表生成的是空白的?答：你看看你的元器件属性中DESIGNER那一栏（双击元件查看）是不是被删除了，无论填写什么字符，那里必须有标注，不能是空白，如果是空白，此元器件就没有身份，无法生成网络表。
我以前遇见的情况是这样的……5、PROTEL为什么涉及到自己画的元器件，在PCB中都没有飞线连接，封装也定义了，管脚检查了也没有出错答：这个问题我在刚开始学习时也碰到过，从以下方面找原因：1) 原理图中是不是没有设置元器件的封装。
用protel 99 se手工布线时为什么会出现导线没有网络2) 检查网络表是否生成成功，自己画的元器件是否有连接定义。
3) PCB图中载入网络表时是否将自画的封装文件调为Library。
6、Protel中画元器件封装时，如何把鼠标快速定位到原点？或者如何定义一个原点，让它的坐标是0，0？答：画元器件封装？？你要自己建库吗？鼠标快速定位到原点？可以通过点节放置工具栏上的以设置边框线，其数值分别为执行J，L输入X：0 Y：0 回车做好封装，set，set reference 中选择7、用proetl能布出下图的线吗？如不能，用什么软件可以布出来呢？答：应该可以。

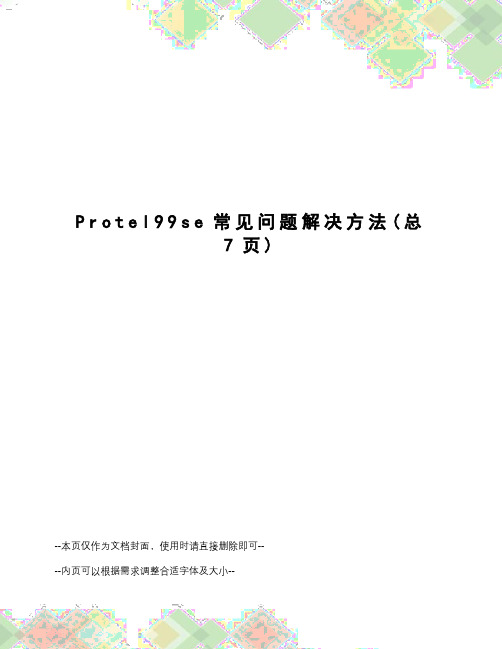

P r o t e l99s e常见问题解决方法(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录1、元件变绿解决方法错误!未定义书签。
2、增加网络连接节点的方法错误!未定义书签。
3、如何新建元件不覆盖错误!未定义书签。
4、Protel99 制作PCB板时各层的含义错误!未定义书签。
5、Proter99se文件越来越大的解决方法错误!未定义书签。
6、PROTEL元器件引脚的电气特性错误!未定义书签。
7、使导线裸露方法错误!未定义书签。
8、阵列式粘贴对话框错误!未定义书签。
1、元件变绿解决方法去掉绿色：点击下拉菜单“design设计”选择“options选项”（或者直接按字母O再按L），把DRC Errors前面的钩去掉。
变成绿色的是说明你的元器件碰到一块了。
原件与原件之间有一个间距，小于这个距离就会变绿，有时候没地方放了挤一下也是可以的。
2、增加网络连接节点的方法1.出现装入网络对话框,点击此对话框右下角的(高级) Advanced 按纽,出现网络表管理对话框(NetList Manager),2.点击网络类型(Net Classes)中的所有网络(All Nets)3.在此对话框中按右键,选择弹出菜单中的第一个命令增加网络(Add Net),出现网络编辑对话框,在网络名(Net Name) 中输入网络名称,如NET001,输入后按OK按纽,此时网络类型(Net In Class) 中便有了一个网络名 NET001,重复此步骤,根据自己的需要增加更多的网络.如果想删除增加的网络名,可以在要删除的网络名称上按右键,选择弹出菜单中的第二个命令删除网络(Delete Net)来删除增加的网络,增加完后按关闭(Close)按纽,再按执行(Execute)按纽来退出该对话框.4.此时在右侧的浏览PCB(Browse PCB)中就有了刚才加的网络. 现在来把刚才增加的网络名加到相应元件的管脚上,放入几个元件来试试,选择下拉菜单5.双击元件的管脚,出现焊盘的属性对话框,选择高级栏(Advanced),点击网络(Net)右边的下拉框,出现刚才我们加的网络,根据自己电路的原理图选择网络就可以了.6.如果在画的过程中网络名不够或多了,就用前面将的方法增加或删除就可以了1、点击菜单栏中的设计->网络表管理器2、在弹出的网络表管理对话框中点“All Nets”，再点”添加”按钮。
Protel 99SE常见问题及其解决方法王键高同辉（平顶山工业职业技术学院）摘要本文阐述了在使用Protel 99SE时容易出现的系统字体设置、复制、创建零件封装库、网络表装入错误等问题产生原因及解决方法进行了一些探讨和总结。
关键字Protel 99SE 常见问题解决方法Protel是目前广泛使用的PCB设计软件，也是设计电子电路原理图非常有效的工具软件。
Protel软件较早在国内使用，普及率最高，有很多高校的电子类专业还专门开设了Protel课程，并且大部分电路设计公司都使用它。
现在普遍使用的是Protel 99SE版本，在学习和使用Protel 99SE 进行电路设计和PCB设计时可能会遇到很多问题，若不有效地解决所遇到的问题，则设计工作就不能顺利地进行下去。
笔者根据多年的教学和使用经验，对使用Protel 99SE时容易出现的一些疑难问题、产生问题的原因及解决问题的方法进行了一些探讨和总结，现分别介绍如下。
1 系统字体设置问题Protel 99SE软件对PC机分辨率的要求比其他类型的Windows应用软件高些，如果我们使用Protel 99SE系统的默认字体，那么在各种对话框中会出现显示文字不完整的问题，解决这个问题的方法是修改Protel 99SE的系统默认字体。
修改步骤如下：第一步单击如图1所示的设计浏览器主菜单按钮，在弹出的下拉菜单中选择Preferences命令后，弹出如图2所示的设置系统选项对话框。
图1设计浏览器主菜单按钮第二步单击图2中的Change System Font按钮，打开修改系统字体对话框。
建议在字体栏内选择MS Sans Serif 字体，在字体样式中选择“规则”，在大小栏中选择8磅，最后单击“确定”按钮，完成字体设置。
图2系统参数设置对话框2 复制问题Protel 99SE也是优秀的画图软件。
比如，画流程框图时就可以很方便地在Protel 99SE／Sch中完成。
protel99se常识（dxp一样用）Protel 99SE学习之系列（转）四、Protel布线设计注意2010-Protel布线设计注意事项1.单面焊盘：不要用填充块来充当表面贴装元件的焊盘，应该用单面焊盘，通常情况下单面焊盘不钻孔，所以应将孔径设置为0。
2.过孔与焊盘：过孔不要用焊盘代替，反之亦然。
3.文字要求：字符标注等应尽量避免上焊盘，尤其是表面贴装元件的焊盘和在Bottem层上的焊盘，更不应印有字符和标注。
如果实在空间太小放不了字符而需放在焊盘上的，又无特殊声明是否保留字符，我们在做板时将切除Bottem层上任何上焊盘的字符部分（不是整个字符切除）和切除TOP层上表贴元件焊盘上的字符部分，以保证焊接的可靠性。
大铜皮上印字符的，先喷锡后印字符，字符不作切削。
板外字符一律做删除处理。
4.阻焊绿油要求：A.凡是按规范设计，元件的焊接点用焊盘来表示，这些焊盘（包括过孔）均会自动不上阻焊，但是若用填充块当表贴焊盘或用线段当金手指插头，而又不作特别处理，阻焊油将掩盖这些焊盘和金手指，容易造成误解性错误。
B.电路板上除焊盘外，如果需要某些区域不上阻焊油墨（即特殊阻焊），应该在相应的图层上（顶层的画在Top Solder Mark层，底层的则画在Bottom Solder Mask 层上）用实心图形来表达不要上阻焊油墨的区域。
比如要在Top层一大铜面上露出一个矩形区域上铅锡，可以直接在Top Solder Mask层上画出这个实心的矩形，而无须编辑一个单面焊盘来表达不上阻焊油墨。
C．对于有BGA的板，BGA焊盘旁的过孔焊盘在元件面均须盖绿油。
5.铺铜区要求：大面积铺铜无论是做成网格或是铺实铜，要求距离板边大于0.5mm。
对网格的无铜格点尺寸要求大于15mil×15mil，即网格参数设定窗口中Plane Settings 中的，(Grid Size值)-(Track Width 值)≥15mil，Track Width值≥10,如果网格无铜格点小于15mil×15mil 在生产中容易造成线路板其它部位开路，此时应铺实铜，设定:(Grid Size值)-(Track Width值)≤-1mil。
(1) 用Protel99se上周做了个已经铺过铜的PCB板，现在想在走几条线，需要将已铺的铜箔去掉该怎么办呀？
方法1：鼠标左键按住要删除的铜，拉到板子外面，会跳出个对话框，选择否，你就会发现铜在板子外面了，然后鼠标左键画个框把铜箔选中，然后shift+delete.
方法2：点击design，options，layers，再点击底层铜层前的小框，关闭小框中的选项，点击ok即可。
(试过不太好用)
方法3：工具-》选项—》设置即可
（2）PROTEL99SE 多个封装库合并为一个库文件的方法
合并库的好处是可以把好多分散的库合并到一起，用得时候很方便，只要调入自己常用的SCH PCB 两个库即可。
以前修改库的辛苦都不会白费，也不会出现找不到原来画的封装的情况。
方法如下：打开第一个库，左边浏览库用鼠标拖拽全选库中的元件，右键点击COPY再打开总库，在左边右键点击PASTE，即可将第一个库中的元件拷贝到这个库中，实现了库合并。
（3）问：请教protel两个封装库怎样合并？
答：在一个界面里连续打开两个库，其中一个库全选，CTRL+C,进到另外一个库，CTRL+V就行了。
同名的会自动给你加“duplicate-1”的标示，表示复制同名文件。
此方法同样适用于PROTEL DXP版本。
用手工编辑方式将它引到Botto mLayer，残存少量无法这样编辑的可删除，用额外设置的焊盘连上“飞线”代替之。
原文地址http://www.deltaso /forum/index_i nfo.asp?page=2&TimeLimit=protel99se 使用的60个问题和解答来源：全民业务网作者：不详Q01、如何使一条走线至两个不同位置零件的距离相同?您可先在Des ign/Rule/High Speed/Matched Net Lengths的规则中来新增规则设定,最后再用Tool s/Equaliz eNet Lengths来等长化即可。
Q02、在SCHLIB中造一零件其PIN的属性，如何决定是Pa ssive, Input, I/O, Hi- Z,Power,…..？在HELP中能找到说明吗？市面有关SIM？PLD？的书吗？或贵公司有讲义？你可在零件库自制零件时点选零件Pin脚,并在Elect ricalType里,可以自行设定P IN的属性,您可参考台科大的Prote l sch 99se 里面有介绍关于SIM的内容。
Q03、请问各位业界前辈,如何能顺利读取pcad8.6版的线路图,烦请告知Protel99SE只能读取P-CAD 2000的AS CII档案格式,所以你必须先将P-CAD8.6版的格式转为P-CAD 2000的档案格式,才能让Prot el读取。
Q04、请问我该如何标示线径大小的那个平方呢你可以将格点大小设小,还有将字形大小缩小,再放置数字的平方位置即可。
Q05、请问我一次如何更改所有组件的字型您可以点选其中一个组件字型,再用Globa l的方法就可以达成你的要求。
Q06、我如何一次打印*.ddb里面的图setupprinter\batch type\ 选择all documen ts我试过了无效你只须将这几张电路图做成阶层式的关系,在用All documen t打印即可。
