电机绝缘漆产品说明书

电话/ T e l :0755 - 26464436 / 26162364 传真/ F a x : 0755 - 26162364绝缘浸渍漆（凡立水）说明书Y Q 101以改性醇酸树脂为主要成膜物质，再辅以流平剂、催干剂、烃类溶剂、稀释剂等组成，其特性为低温快干，高效节能，尤其是内干性特好，附着力强,耐潮、耐腐蚀、耐油，具有很高的机械强度和优良的电气绝缘性能，广泛用于变压器、电感、中小型马达线圈、电路板、电脑件及其它电器浸渍烘干绝缘。

该漆绝缘等级为B （130）。

一、技术要求三、试验方法1、漆的性能测定按GB1981-80《电工绝缘有溶剂漆试验方法》进行。

2、漆膜制备条件：第一次浸漆后滴干10-15分钟，于温度80±2︒C 烘干1小时。

第二次倒转180︒浸漆滴干10-15分 钟，于温度105±2︒C 烘干3小时。

四、使用方法及注意事项1、由于各批树脂等原材料颜色变化，使不同批次油漆颜色也略有不同，但不会影响漆膜性能；2、建议用户使用该漆及其配套稀释剂时按1：1调配，如使用其它公司的稀释 剂，则须作小试后再作决定；3、使用该漆前须将漆槽及相关工具清洗干净，以免影响漆膜质量；4、表中所列干燥条件，仅供参考，用户可根据本单位情况自行决定烘焙工艺和 稀释比（建议先做试验再作决定）；5、本品各种材料均符合我国工业卫生和环境保护标准，可放心使用。

五、验收、包装、标志、储存和运输1、出厂试验项目为第1条表中1、2、3、4、5项。

2、每桶包装为18公升、200公升。

3、储存期为3个月。

过期按标准检查，如合格仍可使用。

4、产品应存放在清洁、干燥、通风良好、温度为-20 35︒C 的库房或 遮棚中，不得靠近火源、暖气或受日光直射。

5、其它应符合JB-907-80《电工绝缘漆、树脂和胶验收、包装、标志、储存和运输通用规则》。

深圳市英索拉科技有限公司 S HE N Z H E N I N S U L A T I O N T E C H N O L O GY。

绝缘漆及配套稀释剂规格书与MSDS模板凡立水一、组成凡立水是由改性醇酸树脂、氨基树脂,助剂、有机溶剂等原料, 经加工配制而成。

二、特点●耐热等级为F级(155℃) ●高固体含量，良好的渗透性●良好的绝缘性稳定性●附着力强，吸水率低●良好的厚层干透性●良好的抗潮防霉性●色浅，透明，漆膜光亮无腐蚀●较高的耐热性，耐变黄性●良好的抗盐雾性、抗氧化性三、应用范围●电器材料●电阻，电容●印制电路板●电机，马达●变压器●各种线圈绕组四、施工及配套要求凡立水可喷、涂、浸.烘烤加工工艺应于105-155℃温度烘烤，干燥后漆膜附着力强，柔韧性好，硬度高。

凡立水与S-6000稀释剂配套使用，稀释时搅匀后便可施工，稀释时用户可根据自己所需粘度及成膜厚度决定稀释比例。

五、凡立水稀释比例、粘度及比重技术标准六、使用说明1、本品应在通风良好的场所进行施工，含浸池（槽）上方必须有抽风排气装置。

2、凡立水与稀释剂按一定比例混合后，请充分搅拌1分钟，至气泡消失后即可含浸。

3、将被浸物在80℃~100℃烘干30分钟可以去除水分和油污，提高渗透力；冷却至40~50℃立即进行浸漆。

4、工件含浸于凡立水中10-20分钟至气泡消失为止，以达到充分的含浸。

5、滴浸工艺由客户自行设定。

浸渍完成后，在常温下滴干15~30分钟。

6、浸渍a、常压15minb、减压60-70mmHg 15minc、取出被浸物滴干7、烘烤：以下为建议的烘烤温度及时间。

（依产品不同做适当调整）a、表面硬化105±5℃ 1.5hb、厚层固化125±5℃3-6h150±5℃ 2-4h◆烘烤时间为产品达到烘烤温度后完全硬化所需之时间,由于各工件规格不同,以上数据仅为参考,准确数据以贵司实际烘烤数据为准.8、在连续施工过程中，凡立水粘度会增大（因稀释剂不停挥发），可以三小时测量一次比重，以判断加入适当量的稀释剂做为调节。

9、在连续施工过程中，由于工件上所附着的杂物的掉落以及空气中的尘埃，真空泵中的油污都将影响凡立水的品质，建议三个月完全更换含浸槽中所有凡立水，并用稀释剂不低于三次清洗含浸槽。

1140环氧聚酯无溶剂树脂使用说明书（通用）【组成】耐热不饱和聚酯树脂、环氧树脂、固化剂、活性稀释剂等。

【特点及用途】F 级绝缘材料。

该产品具有优越的电气性能、防湿热性能和机械性能。

适用于F 级电机、电气、发电机组、变压器绕组的快干浸渍绝缘处理。

在使用过程中本产品具有粘度低、渗透性强、固化速度快等特点。

【使用方法】一、普通沉浸参考工艺1、准备工作：取适量该产品倒入漆缸搅匀就可使用。

2、预烘：将工件预烘（120℃烘1小时），然后将工件温度降到35℃左右后再浸入漆缸，漆液需没过工件200mm 以上。

3、浸漆：工件沉浸时间一般为3～10分钟（视工件大小而定），至无气泡溢出为止。

4、滴漆：将工件吊出滴漆，滴干时间不少于30分钟。

5、固化条件：烘箱温度140℃，烘焙时间2～5小时。

6、工艺稳定性：定期补充新配树脂，使用效果更好。

春、秋、冬季停车50天以内，夏天停车30天以内，仍能正常使用。

7、在生产过程中必须严格控制漆的粘度，当树脂粘度增高时，必须使用本厂提供的1140－X 专用稀释剂调整粘度。

二、连续沉浸自动流水线参考工艺1、常见工艺流程：2、调配树脂：将1140树脂按工艺要求倒入漆槽，调整好粘度后，即可使用。

3、工艺参考：3.1节拍时间：3～6分钟，常用5分钟。

3.2预热温度：120～130℃。

因国内现有连续沉浸设备，一般预热段与最后固化段都在同一箱体内，因此预热温度不宜过低。

3.3固化温度：视工件大小，120～140℃。

4、工艺质量控制及管理：4.1 1140树脂的使用粘度一般控制在15±0.5秒/23℃，粘度过高时只能用1140－X 专用稀释剂稀释。

4.2每天树脂的消耗量应不少于漆槽中树脂贮量的5％。

在连续停车不用时，应定期检查漆的粘度及贮存状态，如有异常应及时清理，清洗漆槽和管路。

4.3漆槽宜配冷却装置，设备运行时浸渍树脂温度不高于45℃，停车时不高于25℃。

4.4若连续停车超过7天，则停车前应尽量减少漆槽内树脂的贮量，必要时可加入适量的1140－X 稀释剂。

烘干绝缘漆（凡立水）产品说明书简介：绝缘漆（凡立水）是由环保合成树脂、固化剂，流平剂、环保溶剂油精选搭配加工而成。

适用范围：●电抗器●网络滤波器●印制电路板●电机，马达●高低频变压器●各种线圈绕组产品特点：1、淡黄色透明液体、亮丽清澈；干后透明度高，光泽底高；2、绿色环保、气味更低；3、符合ROHS,HF REACH等环保之要求4、附着力强、韧性较其它同级别绝缘漆好；5、可90-130℃烘烤范围，烘烤温度范围宽、干速快；6、耐热等级B级；7、粘度可定制技术指标：项目控制范围比重0.95±0.02（25℃）（不同的客户不同的工艺可作微调）酸值（KOH mg/g）8水分(mg/kg≤)1干燥时间（100±5℃）小时≤3厚层固化（100±5℃）小时≤4烘干绝缘漆（凡立水）产品说明书技术指标：项目控制范围耐热性：105±2℃（烘24小时柔韧性通过）mm3耐油性：变压器油中（105±2℃）24小时漆膜无起泡脱落击穿强度：常态（KV/mm）≥70浸水（KV/mm）≥4014体积电阻：常态（Ω.Cm）≥1012浸水（Ω.Cm）≥10网络滤波器使用建议事项：1、产品粘度不宜过大，粘度为23秒较好，如使用过程中稀释剂有挥发，凡立水变粘稠可适当添加稀释剂；2、点完凡立水后净置0.5-2H时3、烘烤温度以90-110度即可、根据产品的实际而定、建议90度烘烤30分钟；110度烘烤2-3H2、粘度太大，烘烤温度过高都有可能引起表面结膜太快导致产品起泡，请注意！包装贮存：本品为20KG/桶，按二类危险品贮存，存放在阴凉通风处，保存期为6个月。

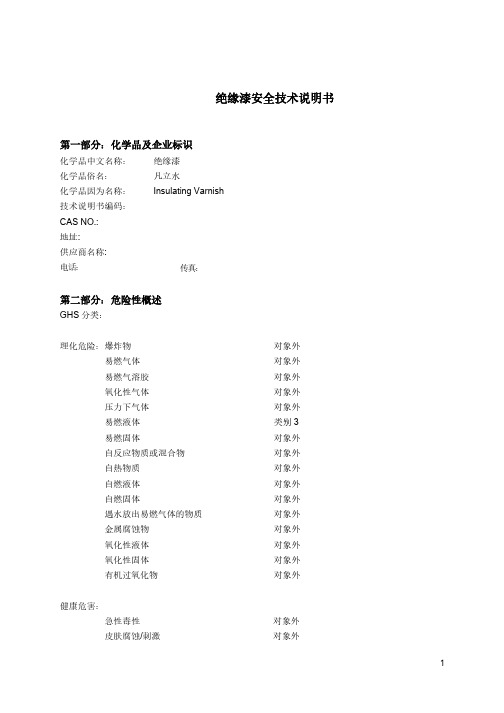

绝缘漆安全技术说明书第一部分：化学品及企业标识化学品中文名称：化学品俗名：化学品因为名称：技术说明书编码：CAS NO.: 绝缘漆 凡立水Insulating Varnish地址: 传真： 供应商名称: 电话：第二部分：危险性概述GHS 分类： 理化危险：爆炸物对象外对象外对象外对象外对象外类别 3 对象外对象外对象外对象外对象外对象外对象外对象外对象外对象外易燃气体易燃气溶胶氧化性气体压力下气体易燃液体易燃固体自反应物质或混合物自热物质自燃液体自燃固体遇水放出易燃气体的物质金属腐蚀物氧化性液体氧化性固体有机过氧化物健康危害：急性毒性对象外对象外皮肤腐蚀/刺激严重眼损伤/眼刺激 呼吸或皮肤过敏生殖细胞致突变性致癌性对象外对象外对象外对象外对象外生殖毒性特异性靶器官系统毒性一次接触特异性靶器官系统毒性反復接触吸入危险对象外对象外对象外环境危险：危害水生环境对象外象形图：信号词：危险危险性说明：易燃液体防范说明：预防措施：远离明火、火星、热表面，禁止吸烟,使容器保持密闭，采取预防措施防止静电,使用防爆 的电气/通风/照明等设备，禁止使用会产生为星的工具，戴防护手套/防护服/护目镜/面罩 事故响应：如沾染皮肤（或头发）•，立即去除/脱掉所有污染的衣服。

用水清洗皮肤/淋浴。

• 在发生火灾时：使用抗溶性泡沫、干粉、二氧化碳灭火安全储存：贮存于通风良好、阴凉之处废弃处置：该物料及容器必须以安全方式处置第三部分：成分//组成信息单一物质、混合物的区分：混合物质成分百分比(含量%) 66.60 0.2 化学文摘社登记物质成分化学式号码(CAS NO.) 组合树脂润湿剂固化剂助溶剂主溶剂---nC18H36O2 ---n C6H12O2 C8H1063148-69-6 57-11-49003-08-1123-86-495-47-610 5 18.2第四部分：急救措施皮肤接触： 脱去污染的衣着，用流动清水冲洗。

眼睛接触： 提起眼睑，用流动清水或生理盐水冲洗。

艾伦塔斯电气绝缘漆型号说明产品分类浸渍绝缘漆和树脂混合物漆包线漆产品浸渍绝缘漆和树脂混合物浸渍&滴浸不饱和聚酯树脂品牌产品应用Pedigree50VT-170变压器, VPI/浸渍Pedigree4000SW12,?ü·aμ??úoí?￡òyμ??ú,VPI/?t×?Pedigree600 HI Bondμ??ú,VPI/1??tPedigree70VT Pre-Cat电机和线圈,VPI/浸渍Pedigree6183 SW电枢, 滴浸/滚浸Pedigree8183 SW电枢, 滴浸/滚浸RanVar2003AK共聚物,大电机,VPI/浸渍Sterling075-0015电枢和定子, 滴浸/滚浸/浸渍Sterling075-1775高压无规绕制线圈和模绕线圈,VPI/浸渍Sterling075-3489定子/变压器/线圈,浸渍,可提供红色产品. Sterling075-3798电枢和定子, 滴浸/滚浸/浸渍,高弹性Sterling075-2715包封胶,电枢,刚性的,快速固化Sterling075-3715包封胶,电枢,刚性的,较长的凝胶时间Sterling075-4715包封胶,电枢,柔软的Pedigree6180μ??ú,VPI/1??t水性树脂&绝缘漆品牌产品应用Guardian GRC 59-10密封电机,浸渍, 高粘结力,低挥发性有机化合物含量Guardian GRC 59-42密封电机,浸渍, 高粘结力,低挥发性有机化合物含量Guardian GRC 59-50密封电机,浸渍, 高粘结力,低挥发性有机化合物含量Pedigree1000-70电机定子,浸渍Pedigree2500-30M电机定子,浸渍,低挥发性有机化合物含量Pedigree2500-25MUV电机定子,浸渍,低挥发性有机化合物含量Isonel ISOPOXY 771B浸渍,高粘结力,耐冷冻剂,定子/高速转子.Isonel ISOPOXY 800P浸渍,高粘结力,耐冷冻剂,定子/高速转子.浸渍&滴浸环氧树脂&绝缘漆品牌产品应用Ripley E 468-2FXT变压器, VPI/浸渍Ripley E 468-2变压器, VPI/浸渍Ripley E 468-2FC变压器, VPI/浸渍Ripley E 468-2-7FC变压器, VPI/浸渍Sterling006-0841高达13.8KV的电机和变压器, VPI, 单组分环氧树脂Sterling006-3222牵引电机, VPI, 单组分环氧树脂Sterling E 300发电机,湿法绕线Sterling E 300-20发电机,湿法绕线Ripley E 478 THIXO VPI电机,VPI/浸渍Guardian GRC20-32.5 REV 3变压器, VPI/浸渍浇注&灌封树脂品牌产品应用Pedigree200 & 65 hardener浇注/浸渍,电气和电子部件Pedigree E 57 Red & 226 hardener浇注/灌封,应用于机械或电气方面.. Pedigree E88&C89浇注/灌封高压线圈或回扫线圈Pedigree300 series,浇注/灌封变压器表面漆&浸渍绝缘漆品牌产品应用Sterling009-0008气干漆,线圈/变压器, 浸/喷/刷Sterling003-1980电机/线圈/变压器,浸渍&烘烤,醇酸树脂漆Isonel885电机/线圈/变压器,浸渍&烘烤,醇酸树脂漆Pedigree434-66气干漆,线圈/变压器, 浸/喷/刷Sterling003-1981电机/线圈/变压器,浸渍&烘烤,醇酸树脂漆, 快速固化Sterling003-1010浸渍&烘烤,醇酸树脂漆, 电机修补Sterling77X-010气干漆,浸/喷/刷Viking V1630 FS Clear气干漆,浸/喷/刷,不含苯系溶剂.Sterling Y-210浸渍&烘烤,工业标准,优异的槽稳定性其它产品品牌产品应用漆包线漆产品聚氨酯漆产品注释Tongsold 215/24??? ? ? ? ??,? ? ? ????? , UL ? ? ? ?¤Tongsold 215/30高速漆,无针孔, UL 认证Tongsold 215/35高速漆,无针孔, UL 认证Tongsold 215/28S高速漆,无针孔, UL 认证赛克改性聚酯亚胺漆产品注释Tongvar 355/19表面和柔性好,UL认证Tongvar 355/27表面和柔性好,UL认证Tongvar 355/30表面和柔性好,UL认证Tongvar 355/33表面和柔性好,UL认证T ongvar 355/38表面和柔性好,UL认证Tongvar 355/41表面和柔性好,UL认证Tongvar 355/40G更适合高速机TerebecR MT 533-39通用赛克改性聚酯漆产品注释TeresterC 966-27HVS通用,高速,极好的卷绕性TeresterC 966-36HVS通用,高速,极好的卷绕性TeresterC 966-40HVS通用,高速,极好的卷绕性TeresterC 966-45HVS通用,高速,极好的卷绕性聚酰胺酰亚胺漆产品注释Tongmid 595/20MB通用型T ongmid 595/25MB通用型Tongmid 595/28MB通用型Tongmid 595/34MB通用型Tongmid595/36MB通用型尼龙漆产品注释Tongslip 602/05自润滑,高熔点T ongslip 602/05自润滑,高熔点聚酰胺自粘漆产品注释Tongbond 6304/07在140-170oC粘结,可焊,抗湿,高粘结力Tongbond 6304/12在140-170oC粘结,可焊,抗湿,高粘结力Tongbond 6304/14在140-170oC粘结,可焊,抗湿,高粘结力Tongbond 6304/18M在140-170oC粘结,可焊,抗湿,高粘结力漆包线漆稀释剂产品注释Thinner 100聚氨酯漆稀释剂, 供应线表面润滑剂Thinner 300聚酯漆和聚酯亚胺漆稀释剂, 供应线表面润滑剂Thinner 500聚酰胺酰亚胺漆稀释剂, 供应线表面润滑剂Washing Solvent 500清洗漆包模和其它工具, 供应线表面润滑剂。

绝缘漆（凡立水）
一、
1 产品型号
2 外观浅黄色均匀液体无机械杂质
3 比重KG/L 25℃0.950±0.03
4 粘度（深——4粘度计）（25±1℃流出时间）秒40---80
5 酸值毫克（KOH）/克≤12
6 固体含量度% ≥45
7 耐热性150℃---180℃30微米漆膜厚度H ≥30
8 耐油性（浸于10号变压器油中24小时PASS）
9 吸水率≤2
10 击穿强度KV/MM常态
浸水≥70
11 体积电阻系数Ω、CM常态
浸水＞1×1013
＞1×1012
二、组成:合成树脂、有机溶剂、添加剂。

三、特性：具有较高的耐热性、附着力、抗潮和绝缘性、并有耐化学气体腐蚀等性能，属B 级绝缘材料。

四、用途适用于浸渍亚热带地区电机、电器、变压器线圈组作抗潮绝缘。

五、作业参考
1、浸渍方法分真浸渍、压力浸渍、沉浸浸渍和浇灌浸渍。

其中尤以真空加压浸渍效果最佳。

2、浸渍后置于通风处晾干，晾干的时间以电枢大小而定。

3、稀释剂：使用配比依工件大小及工艺要求而定，建议混合液比重在0.905---0.940之间，（或以涂于——4#粘度剂测量混合液粘度在17±1秒）比重（粘度）每隔两小时检测一次，次比重（粘度值仅供参考，各公司可依实际要求作相应调整。

）
六、包装规范：20升或200升装。

七、贮存方法：远离火源及易燃品，放在阴凉、干燥、通风处。

八、保质期6个月。

丙烯酸酯绝缘漆說明一、产品简介1.产品化学成分：丙烯酸酯聚合物、增粘树脂、活性稀释剂、防老剂等。

2.原料：全部采用日本及美国进口树脂，溶剂采用美孚公司之溶剂，美国金氏之助剂。

3.绝缘等级为BF级。

二、技术指标三、特长1.本产品不添加甲醛，苯类及重金属物质，对人体无毒无害，符合SGS检测报告。

2.本产品属自交联型漆，自固化时间长。

具有初粘性好、持粘力强、剥离力大、抗冻性好、耐老化、有优异的可移性能，使用方便等特点。

四、用途主要用于BOPP封箱胶带，标签，商标，文具胶带，布胶带，双面胶带，电工胶带等涂布制造。

五、表面处理涂层表面必须完全清洁。

六、建议操作工艺1、试样或初次配漆，绝缘漆与稀释剂的配比根据贵司工艺要求调整。

2、绝缘漆和稀释剂必须搅拌均匀方可使用。

3、本产品内含稀释剂挥发到一定程度时粘结力即可达到使用要求，为加快稀释剂的挥发，可用风扇直吹。

4、漆在使用时，不得带入水分油污及其它电解质，防止高温和阳光直射。

5、如需要清洗机器、用具，选用我司清洗型稀释剂清洗，清洗后余下的液体，可用80-120目滤网滤出杂质和固体物，过滤后的液体仍可作稀释剂用，以免造成浪费。

6、施工场地应保持通风良好。

七、储存注意事项1.请储存于常温5-35℃合格危险品仓库，保存期六个月。

2.避免阳光直射。

3.包装桶及用后空桶请盖好内外盖，保持密封状态。

4.严禁烟火。

5.严格实施先进先出的原则。

6.该漆属于易燃液体，在搬运、贮存、使用过程中严格防止产生火花、静电等，并远离火源。

丙烯酸酯绝缘漆MSDS材料安全规格表（M.S.D.S）一、物品与厂商资料二、成分辨识资料：三、危害辨识数据：四、急救措施：五、灭火措施：六、泄漏处理方法：七、安全处置与储存方法：八、暴露预防措施：九、物理及化学特性：十、安定性及反应性十一、毒性资料：十二、生态环境十三、废弃处置方法十四、运送资料十五、法规资料：十六、其他数据：。

voltatex4200绝缘漆使用说明注意事项Voltatex 4200绝缘漆是一种高效的涂料，用于绝缘电气设备和元件。

以下是使用说明和注意事项：1.预防措施：-在使用前，确保操作环境通风良好，并使用个人防护装备，如手套、护目镜和防护服等。

-请远离明火和热源，确保存放和使用的区域远离火源。

2.表面准备：-在施工前，确保被涂表面干燥、清洁、光滑，并且不含任何油、灰尘或其他杂质。

-对于金属表面，建议使用砂纸或钢丝刷进行打磨，以提高涂层的附着力。

-对于非金属表面，如塑料或橡胶，可以使用洗涤剂或清洁剂进行清洗，并确保表面完全干燥。

3.涂层应用：-在涂抹绝缘漆前，请将容器充分搅拌均匀，以确保涂料中的颜料和填料分散均匀。

-可通过喷涂、刷涂、浸涂或滚涂等方式施工。

具体施工方法取决于涂层的要求和工作情况。

-在施工过程中，请确保涂层的厚度均匀并超过规定的最小厚度。

如果涂层较薄，可能会影响电气绝缘性能。

-对于垂直表面，请确保涂层不会下垂或流失。

可以使用适当的辅助设备来确保涂料的正确施工。

4.干燥和固化：-绝缘漆的干燥和固化时间取决于环境温度、湿度和涂层厚度。

请根据产品说明选择适当的干燥时间。

-在干燥期间，请确保环境通风以加快干燥时间。

避免封闭环境可能导致潮湿或不完全干燥。

-在固化期间，请不要移动或操纵被涂物体，以避免划痕或损坏涂层。

-完全固化后，请进行必要的检查和测试，以确保绝缘漆的质量和性能。

5.清洁和维护：-在施工和使用绝缘漆后，请及时清洁工具和设备，以避免干燥和固化的漆污染环境或堵塞设备。

-维护涂层的品质和性能，定期检查，并根据需要进行补漆或涂层修复。

总之，使用Voltatex 4200绝缘漆时，请确保遵守上述注意事项，并根据产品说明和指导正确使用，以获得最佳的绝缘效果和涂层质量。
