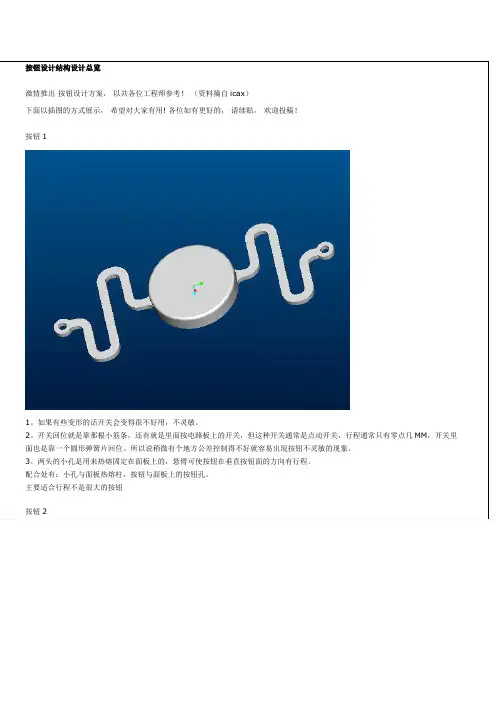

按钮结构设计总览

按键基本结构
如上图，此种按键通过固定悬臂达到固定按键的目的。

固定方法采用热熔。

此种按键结构简单，并且容易控制按键间隙。

故最常用。

此种按键常为一对，在按键上有2个凸起小柱子，在cover上有相对应的2个“卡位”。

通过塑胶弹性变形，将按键卡在“卡位”里。

按键工作原理与“跷跷板”类似，以按键中间的凸起柱子为轴，旋转实现按键触发。

如图，按键被上盖和一个装饰件夹在中间，悬臂做在上盖上。

“P+R”即为PLACTIC+RUBBER,是一种手机上常用的按键工艺。

多为许多按键部在一起。

如上图，有8颗按键，这种情况，多采用“P+R”工艺。

“P+R”就是把塑胶按键，通过一种专用胶水，粘到RUBBER上。

然后固定RUBBER,以此来固定按键。

按钮3
3
8
3
1
8
4
6
3
9
*
*
*
请
大
家
多
发
贴
多
回
贴
活
跃
论
坛
气
氛
*
*
* 信息留言主页编辑引用
继续，继续！
该帖子在2003-08-30 18:53:32 编辑过1。

轻触开关，标准高度是5MM，行程是0.6mm，一般来说，按键表面与开关的接触面之间留0.3mm间隙作为预留。

这样手感就很好了。

清脆且有弹性。

这种按键的设计要点是在于弹性筋的绕的方式以及筋截面的设计（保证强度和弹性），这样决定了用户在使用时，按键体是平动还是绕某个支点转动。

LINDA的绕来绕去可能是根据实际的空间限制来布的筋，所以你要把得的巧。

2。

硬开关，行程在1.5mm左右，这个的手感通常还可以按键表面与开关的接触面之
间留0.8-1.0mm间隙作为预留。

此主题相关图片如下：(全屏欣赏)。

按钮设计汇总前面的一点废话众所周知，一个网页的成败决定于细节之处，而一个精致的按钮和导航显然可以为网页增色良多。

在网上搜索了一些关于按钮设计的教程，结果发现几乎所有的效果在68PS里都有了，所以把几种自己比较喜欢的样式拿来做了一遍，下面是汇总起来自己的一点体会和制作技巧。

实例一、蓝色透明玻璃效果这个按钮带有金属边框，非常逼真，玻璃效果也制作得相当漂亮，但一般在网页里很少出现这样的按钮，宜使用在一些播放器，游戏界面上。

制作特色与技巧：1、按钮主体是一个深色到浅色的径向渐变，设置了很大的内阴影和外发光，以使其与金属外框形成一定的内部空间层次。

2、玻璃的高光是由四个矩形做两次球面化再调整大小、位置和不透明度所得。

3、主体上面叠加了两层不透明度分别为10%和15%的白色填充的椭圆形状，并复制了一层做垂直翻转，以营造透明效果。

4、边框是一个在主体下面大的椭圆形状，关键是斜面与浮雕的样式设置。

网上教程：/jc/big_ps_an.asp?id=304二、金属凸起按钮这是个很吸引眼球的按钮，金属凸起的效果，再叠加上斑驳纹理，一下就从众多网页元素里跳脱出来了，细看其制作方法，竟然只有一个主体图层，算是非常简单的，这也说明了图层样式的设置异常丰富，多做尝试，就可以做出很漂亮特别的效果。

这个按钮的制作特色在于：1、主体图层样式的设置，特别要注意斜面与浮雕，是35大小的外斜面（你也可以试验一下内斜面或其它样式，说不定会有很有趣的发现），同时设置了特殊的环形等高线，而内部阴影的设置则采用了是灰色且正常模式的内发光，这个技巧值得注意下，很多阴影的效果并不是采用投影或内阴影设置，因为它们都默认了会有一个角度，且设置了一个图层的投影会影响到其它所有图层，所以一般可以采用曲线救国的方法：设置外发光或内发光，将默认的淡黄色调整为适合的深色，就能创建很好的内部阴影或外部投影，并且可通过大小、不透明度和阻塞、软化等控柄来控制阴影的整体效果，直到满意为止。

按钮的常见格式-概述说明以及解释1.引言1.1 概述概述：按钮是一种常见的用户界面元素，用于触发特定的操作或执行特定的功能。

它通常呈现为一个可点击的图标或文本，用户通过点击按钮来与应用程序或网页进行互动。

无论是在桌面应用程序、移动应用程序还是网页设计中，按钮都扮演着重要的角色，能够提供直观、便捷的用户体验。

按钮的格式多种多样，根据不同的设计需求和使用场景，常见的按钮格式可以分为以下几种。

首先，常见的按钮格式之一是扁平按钮。

扁平按钮具有简洁、清晰的外观，通常没有立体感和阴影效果。

它们通常使用明亮的颜色和简洁的图标或文本，使用户能够快速识别并进行操作。

扁平按钮适用于现代化和简洁风格的应用程序和网页设计，突出了内容的重要性和功能的直观性。

其次，常见的按钮格式还包括浮雕按钮。

与扁平按钮相比，浮雕按钮具有更强的立体感和阴影效果。

它们通过添加渐变、投影和阴影等视觉效果，使按钮看起来像凸起或凹陷在表面上。

浮雕按钮通常用于传统和较为复杂的设计风格，为用户提供更直观的触摸感，并与其他元素形成视觉对比。

此外，常见的按钮格式还包括图标按钮和文字按钮。

图标按钮使用简洁的图标来代表特定的功能或操作，使界面更加直观和便捷。

文字按钮则使用简短的文本来描述按钮的功能或操作，强调操作的明确性和可理解性。

这两种按钮格式在不同的设计场景中都具有广泛的应用，可以根据具体的设计需求进行选择和组合使用。

总之，按钮作为一种常见的用户界面元素，其格式的选择对于用户体验和界面设计的成功至关重要。

不同的按钮格式具有不同的外观和功能特点，设计人员应根据实际需求和用户习惯，选择合适的按钮格式以提供直观、友好的用户界面。

文章结构部分的内容可以如下编写：1.2 文章结构本文主要围绕着按钮的常见格式展开讨论，分为引言、正文和结论三个部分。

在引言部分，首先对本文要讨论的主题进行概述，介绍按钮在日常生活和各行业中的广泛应用，并简要描述本文的整体结构。

接下来的正文部分将详细论述几种常见的按钮格式。

活动按钮结构设计随着近期疫情的好转，大家都正常复工了，焦虑的心也总算安稳下来了，趁这几日不忙，将拖了1个多月没有完成的结构设计分享抓紧做完。

活动按钮结构设计，最常用于电池盖的结构或者内嵌式可拆卸的结构设计上。

由于机械性能稳定，手感舒适，外形美观等因素。

常用于手机，遥控器，笔记本，数码相机等产品上。

见下图产品：活动按钮，顾名思义就是需要用外部施加适当的力进行做功，让内部机构进行运动一定行程，实现需要的机械效果。

要想实现此类机械运动效果，方式有很多，那么这期主要分享结构设计上最常用的2种方式。

常规应用有2种，A按压式与B推压式。

它们共同的工作原理是，都需要有一个支撑力（弹簧或者弹力壁）来推动卡勾支架，来勾住盖子。

我们先来了解按压式的结构设计：如上图所示，按压式按钮结构需要有按钮，按钮支架，弹簧，按钮的固定支架，后壳，五件组合完成。

组装顺序为：先将按钮放置于后壳，然后将弹簧固定在推扣按钮支架上，再一起装入后壳，最后盖上固定支架锁上螺丝。

结构运动方式为：当按钮按下时，会推动按钮支架后退，松开时便会将其弹回复位。

OK，工作原理了解完毕，再来看组合后结构设计配合间隙。

1，推扣按钮支架与后壳跟固定支架配合，需要设计成筋位方式配合，配合间隙在0.05-0.1之间，这样的好处就是为了减少大面积摩擦，造成推动不顺畅，手感不好，必要时还需要上润滑油。

材料一般选择用POM或者纯PC料。

2，按钮与后壳配合单边间隙0.15-0.25，间隙太小会要求加工精度高，如果精度有偏差，就会造成摩擦，手感不好，甚至按不动。

3，按钮与按钮支架配合面为0配合，并且按钮配合面要设计成小于45度，并且为单弧面。

4，按钮向下按的行程要大于卡勾伸出来的长度，否则会有按不到位卡勾无法松开问题。

5，按钮支架后退行程要大于卡勾伸出来的长度，不然一样按不到位。

6，弹簧的长度尽量长，力度要适中，常规按钮力度在120-200g 左右，具体要看产品大小与空间来定义。

产品结构设计·产品按键结构设计要点浅析做产品结构设计，难免会遇到按键设计的需求，关于按键设计都有哪些要素，需要注意哪些细节呢？下文结合以往的一些项目和案例，做一些归纳性的总结，不足之处还请各位同行批评指正。

首先，根据结构形式，我把按键分为几大大类：独立式、悬臂式、硅胶按键、薄膜类按键和触摸式按键等独立式按键和悬臂式按键是根据产品ID要求，设计特殊造型的外置操作键，其底部通常是电路板上的按键器件。

典型按键结构各种轻触按键也有在电路板上放置锅仔片的做法：下图是一种跷跷板式的按键结构，可以看做是一种特殊的悬臂式的结构。

此种按键结构通常为一对，在按键的中央位置设计一个凸起的小柱子，面盖上设计相对应的卡位，通过塑胶弹性变形，件按键卡入面盖的卡位中，按键工作时绕中间凸起的柱子为中心轴，类似跷跷板旋转实现按键触发。

跷跷板式按键悬臂按键的悬臂设计悬臂梁厚度一般为：1.0mm~1.5mm，如果产品尺寸较小，按键尺寸和行程比较小，厚度也可小于1mm，最薄取值0.6mm。

悬臂梁宽度一般取值为厚度的1.5倍到2.5倍，一般不超过2.5mm，宽厚比设计为1:0.6为宜。

悬臂的长度L取值大于10mm，且悬臂需要是弧形，能提供按键下压时的行程造成的变形空间，如果是直臂，则有可能臂长不能拉伸而不能下压。

按键悬臂结构形式按键设计时需要统筹考虑的几大问题：行程、虚位、防呆、手感力度、装配方式，表面处理。

悬臂按键的装配方式通常是悬臂上预留空位，与装配的基座通过热熔或过盈配合的方式装配。

热熔装配悬臂按键装配牢固，但需要烫胶柱，需要热熔设备，而且装配后不可拆卸。

当空间限制，按键悬臂和行程都很短时使用热熔固定。

为方便组装作业，在悬臂足够长，按键按压行程不足以影响按键固定结构的情况下，按键固定优选过盈配合的方式。

热熔方式固定按键间隙按键设计关键尺寸•按键与面壳配合间隙A需要确保按键能被顺利按下和回弹：当按键和塑料面壳都是注塑后无表面处理时，单边配合间隙A值适当取小值，A=0.10mm~0.15mm；•当塑料按键或面板有一方需要喷油时，单边配合间隙A=0.20mm~0.25mm；当塑料按键和面板均需要喷油时，单边配合间隙A=0.30mm~0.40mm;•跷跷板式按键，摆动方向单边间隙通常需要根据按键行程和悬臂尺寸进行实际模拟，通常需要在极限尺寸的基础上增加0.25mm~0.30mm；非摆动方向配合间隙A取0.2mm~0.25mm(同用需要考虑表面处理膜厚对配合间隙的影响)。

按键结构设计有哪些形式键盘是我们日常生活中常用的输入设备之一，而按键结构设计则是键盘设计的重要组成部分。

按键结构设计有以下几种形式：1.标准按键结构（Scissor-switch structure）标准按键结构是最常见的一种形式，主要用于笔记本电脑和薄型键盘。

该结构由两个交叠的金属片组成，按下按键时，这两个金属片被压缩，回弹力度较好，按键触感舒适，具有较高的稳定性和耐用性。

2.薄膜按键结构（Membrane switch structure）薄膜按键结构是一种较为简单的设计，主要用于廉价键盘和小号按键。

该结构由薄膜电路、按键盖板和顶针组成，按下按键时，薄膜电路下的两层触点接触，形成触发信号。

薄膜按键结构相对便宜、韧性好，但按键回弹不够灵敏，使用寿命相对较短。

3.开关阵列按键结构（Switch matrix structure）开关阵列按键结构采用矩阵排列方式，能够减少按键的数量，节省空间。

该结构由多个按键和开关阵列组成，按下按键会触发相应的开关，通过识别开关阵列的状态确定按下的是哪一个按键。

开关阵列按键结构适用于大型键盘，如电脑键盘，可以通过编程进行按键映射和功能设置。

4.滚动按键结构（Scrolling switch structure）滚动按键结构是一种特殊的设计形式，用于控制滚动屏幕或滚轮的方向和幅度。

该结构由一个旋转的滚轮和触发开关组成，旋转滚轮可以改变开关的状态，产生不同的输入信号。

滚动按键结构常见于鼠标和液晶显示器等设备上，可以方便地实现页面的上下滚动或调整音量大小。

除了上述几种常见的按键结构设计外，还有一些其他的特殊形式。

例如，机械按键结构采用机械轴和弹簧等部件实现按键触发，具有触感明显、耐用性好的特点，常用于游戏键盘和专业键盘。

还有静电感应按键结构、光学感应按键结构等，它们通过感应电流或光信号来实现按键触发，具有触发灵敏、无接触等特点。

总之，按键结构设计是键盘设计中非常重要的一部分，合理的按键结构设计可以提供良好的按键触感、稳定性和耐用性，同时还可以满足用户的不同需求。

按键结构设计有哪些形式1.按钮结构：按钮结构是最常见的按键设计形式，主要包括凸起、平面或凹陷的按钮按键。

这种设计形式简单直接，易于操作和识别，广泛应用于各种电子设备上。

2.开关结构：开关结构是一种通过旋转、滑动或拨动来进行开关操作的按键设计形式。

这种设计形式便于进行多个状态的切换，如电源开关、音量调节开关等。

开关结构设计需要考虑到操作的便利性和稳定性。

3.触摸结构：触摸结构是一种无需物理按压即可进行触摸操作的按键设计形式。

触摸结构常用于触屏设备上，通过触摸屏幕的不同区域来实现不同的功能。

触摸结构设计需要考虑到触控灵敏度和精准性。

4. 带指示灯的按键结构：带指示灯的按键结构是一种在按键上添加指示灯的设计形式，通过指示灯的亮暗来提示按键状态。

这种设计形式在需要有明确状态提示的场合，如键盘上的Num Lock、Caps Lock按键等，能够提高用户的操作体验。

5.滚轮结构：滚轮结构是一种通过滚动操作来进行功能选择或调节的设计形式。

这种设计形式常用于鼠标、手机等设备上，可以方便快捷地进行页面的滑动、缩放等操作。

6.薄膜按键结构：薄膜按键结构是一种采用薄膜开关实现按键功能的设计形式。

这种按键结构具有体积小、重量轻、耐用性强等特点，广泛应用于电子产品和机械设备中。

7.机械按键结构：机械按键结构是一种采用机械开关实现按键功能的设计形式。

这种按键结构通过机械开关的触发来进行开关操作，具有触感明显、寿命长等特点，常用于游戏键盘、打印机等设备中。

8.弹簧按键结构：弹簧按键结构是一种采用弹簧机构实现按键复位的设计形式。

这种按键结构通过弹簧的弹力来保证按键的自动复位，具有复位力度均匀、寿命长等特点，常用于电子秤、计算器等设备中。

除了以上常见的按键结构设计形式，还可以根据实际需求进行创新设计。

在按键结构设计中，需要考虑到用户的使用习惯、舒适度、操作的便捷性和可靠性等因素，以提供良好的使用体验。
