温度报警器器的设计要点

电子技术课程设计初步方案
一、课题：温度报警器
二、选题依据：
这次课程设计采用的课题温度报警器。

温度报警器是一种用数字电路技术实现温度报警的装置。

温度报警器从原理上讲是一种典型的数字电路. 它可以监测温度是否过高，从而达到报警的目的。

这次的设计让我加深了所学知识的印象，这次的设计成功也增加了在学习上的成就感，对以后的学习也有了浓厚的兴趣。

在这个过程中也深刻的体会到了自己专业知识的匮乏，以后应该加强专业方面的学习。

三、电路预设计方案
1、电路初步设计的结构框图
2、电路设计整体思路
1、温度输入端用8个开关模拟输入温度的8位二进制数
2、温度设置端已设置为“01100010”，二进制数01100010转换为十进制数
为98，所以温度设置端设置的报警温度为98℃.
3、通过对输入端赋值，看输入端输入的二进制数转化为十进制数时，在输
出端是否大于98.如果大于98，则输出信号，报警指示灯亮，否则不
亮。

设计者；通信111
白晓伟。

温度报警器毕业设计温度报警器毕业设计一、引言随着科技的不断发展，人们对于安全问题的关注也越来越高。

在各种工业设备和生活环境中，温度的控制和监测是非常重要的一项任务。

因此，我决定选择温度报警器作为我的毕业设计主题，旨在设计一种能够准确监测温度并及时报警的设备。

二、背景温度报警器是一种能够监测环境温度并在温度超过设定阈值时发出警报的设备。

它在许多领域都有广泛的应用，如工业生产、仓储管理、医疗设备等。

传统的温度报警器通常使用温度传感器和报警器组成，但存在一些问题，如误报警、不够灵敏等。

因此，我希望通过我的毕业设计，设计一种更加准确、灵敏的温度报警器。

三、设计目标我的温度报警器设计有以下几个目标：1. 准确性：确保温度测量的准确性，避免误报警情况的发生。

2. 灵敏度：能够及时监测到温度变化，并在温度超过设定阈值时立即发出警报。

3. 可靠性：保证设备的稳定性和长期可靠运行，尽量避免故障和维修。

4. 易用性：设计简单、易于操作和维护，方便用户使用。

四、设计方案基于以上设计目标，我将采用以下方案来设计温度报警器：1. 温度传感器选择：选择一种高精度、高灵敏度的温度传感器，如热电偶或半导体温度传感器。

这样可以确保测量的准确性和灵敏度。

2. 报警器设计：采用声音和光线的双重报警方式，当温度超过设定阈值时，报警器将发出响亮的声音，并同时闪烁红色的LED灯，以提醒用户。

3. 温度控制系统：设计一个智能温度控制系统，能够根据实际需求自动调整温度报警的阈值。

用户可以通过简单的操作来设置温度阈值，以适应不同的环境需求。

4. 数据记录和分析：设计一个数据记录和分析系统，可以记录温度变化的历史数据，并通过数据分析来提供更多的信息和参考。

五、预期效果通过以上设计方案，我期望我的温度报警器能够达到以下效果：1. 准确报警：能够准确监测温度，并在温度超过设定阈值时及时发出报警，避免误报警和漏报警的情况。

2. 及时响应：报警器能够在温度超过阈值时立即发出响亮的声音和闪烁的红色LED灯，提醒用户采取相应的措施。

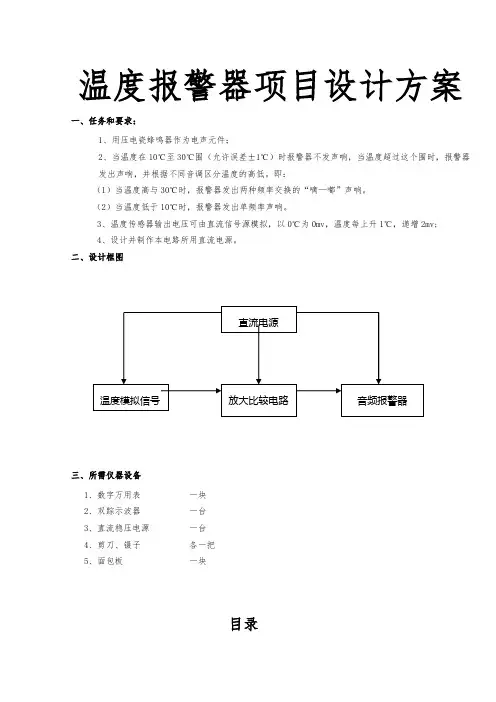

温度报警器项目设计方案一、任务和要求：1、用压电瓷蜂鸣器作为电声元件；2、当温度在10℃至30℃围（允许误差±1℃）时报警器不发声响，当温度超过这个围时，报警器发出声响，并根据不同音调区分温度的高低。

即：（1）当温度高与30℃时，报警器发出两种频率交换的“嘀—嘟”声响。

（2）当温度低于10℃时，报警器发出单频率声响。

3、温度传感器输出电压可由直流信号源模拟，以0℃为0mv，温度每上升1℃，递增2mv;4、设计并制作本电路所用直流电源。

二、设计框图三、所需仪器设备1、数字万用表一块2、双踪示波器一台3、直流稳压电源一台4、剪刀、镊子各一把5、面包板一块目录一.设计方案及思路 (5)1.1整体电路构思 (5)1.2设计方案一 (5)1.3设计方案二 (5)1.4方案的选择 (6)二.单元电路设计 (6)2.1.电源电路的设计 (6)2.2放大器电路的设计 (7)2.3窗口比较器电路的设计 (9)2.4、温度报警电路的设计 (10)三、电路的仿真图及装调和分析 (12)3.1电源的装调........................................................................‥ (12)3.2放大和比较电路的装调 (13)3.3报警电路的装调.....................................................................‥ (13)3．4整体电路的装调.....................................................................‥ (13)四、实验结果分析 (13)五、总结和体会.....................................................................‥ (15)六、参考文献 (15)七、附录........................................................................‥ (16)一、设计方案及思路1.1整体电路构思本次温度报警电路的设计我们用压电瓷蜂鸣器作为报警电路的电声元件，通过电压的变化来模拟温度的高低，以0℃为0mv，温度每上升1℃，递增2mv；由于变化的电压值较小，所以我们采用放大电路对其进行放大100倍，然后通过后级比较电路对电压进行比较，当温度在10℃至30℃围（允许误差±1℃）即电压在20mv至60mv时报警器不发声响，当温度超过这个围时，即当接收到的输入电压（前级放大器的输出）小于2V（10℃时放大器输出为2V）或者大于6V时（30℃时放大器输出为6V），输出高电平以驱动后级的发生报警电路报警器发出声响，并根据不同音调区分温度的高低，即当温度高与30℃时，报警器发出两种频率交换的“嘀—嘟”声响；当温度低于10℃时，报警器发出单频率声响。

温度控制报警器第一章：序论1.1温控警报器的原理1.2温控警报器的广泛运用1.3温控警报器的主要功能介绍第二章：主要元器件的介绍2.1温度传感器的原理2.2温度传感器的发展及运用2.3单片机的选用及其功能介绍2.3.1单片机引脚介绍2.3.2单片机工作原理2.4 DS18B20温度传感器的介绍2.4.1引脚介绍2.4.2DS19B20的内部结构2.4.3DS18B20的工作原理2.4.4DS18B20的测温原理2.4.5DS18B20的ROM命令2.5四位数码管工作原理第三章：温控警报器系统硬件主要模块3.1单片机的最小系统3.2温度采集模块3.3温度显示模块3.4键盘输入控制模块3.5输出报警模块第四章：单片机程序设计4.1温度采集程序4.2温度显示程序4.3键盘输入程序4.4输出报警程序总结致谢参考文献附录A 总电路图附录B 元器件清单附录C 温控报警器总程序第一章1.1温控报警器的工作原理本温控报警器由一个DS18B20温度传感器采集外部温度，然后将采集到的温度信息传送到单片机内，单片机通过处理，将信息输出到数码管上，使数码管显示当前温度传感器采集到的温度，我们通过外设键盘，可设置报警的温度范围，如果传感器采集到的温度高于设置的温度，或者低于设置的温度，单片机自动处理，输出一个警报信号，发出叫声并且红灯闪烁！1.2温控警报器的运用温控警报器用于防火在炎热的夏天或者是干燥的冬天，火灾都都是人们不可小视的灾难，因此预防火患可以提高人们生活的安全性，我们将温控报警器安置在恰当的位置，如果温度过高，温控报警器就自动报警，让人们知道哪里哪里可能即将发生火灾，人们好尽快的将火灾灭杀在襁褓之中，极大的减小了火灾的可能！温控警报器在电子产品上得运用电子产品由于过于精密，很多电子产品只能工作于一定的温度条件下，如果环境温度高于或者是低于某个温度值，产品的性能就达不到最好，对于一些精密的测量，就会有很大的影响，反之，如果用温控警报器加以监控，就可以知道这些电子产品的工作是否正常，测量的值是否该加以修正，或者该去改变这些电子产品的工作环境！比如：温度通过影响电源中的电容和半导体元器件，进而影响到电源的性能：温度变化会引起输出电压变化，即通常讲的温飘。

温度报警器的设计与制作一、设计原理1.温度传感器：温度传感器用于检测环境的温度，其中常用的有热敏电阻（PTC、NTC）、温度传感器（如DS18B20）等。

传感器测量温度的原理通常是通过利用物质的热特性元件产生的电阻变化或电压信号变化来实现的。

2.信号处理电路：温度传感器将温度信息转化为电信号后，需要经过信号处理电路进行放大、滤波、比较等过程。

其中比较的目的是将检测到的温度与设定的阈值进行比较，若温度高于阈值，则触发报警。

3.报警器：报警器通常是通过声音或灯光等方式发出警报信号，提醒人们采取相应的措施。

常见的报警器包括声音报警器、呼吸灯等。

二、制作步骤1.确定报警器的功能和需求，包括温度范围、阈值和报警方式等。

2.选择合适的温度传感器，根据需要选取适当的传感器型号，并了解其工作原理和特性。

3.设计信号处理电路，包括放大、滤波和比较等环节。

放大电路可以使用运算放大器进行放大，滤波电路可以采用RC滤波器来降噪。

比较电路将温度信号与设定阈值进行比较，若温度高于阈值，则输出报警信号。

4.配置报警器，选择合适的报警器类型，并将其与比较电路进行连接。

常见的报警器有声音报警器和灯光报警器。

声音报警器通常需要接驱动电路，用于调节音量和频率等。

灯光报警器通常需要接控制电路，用于调节亮度和闪烁等。

5.进行测试和调试，将温度报警器连接到相应的电源和温度源，观察报警器是否能正常工作和报警是否准确。

6.制作和组装温度报警器，包括电路板的制作、元器件的焊接和固定等环节。

根据自身情况可以选择使用面包板或自制电路板。

7.进行综合测试和验证，将温度报警器放置在实际环境中进行测试，检查其性能和稳定性。

8.如果需要，可以对温度报警器进行优化和改进，如增加显示屏、数据传输等功能。

总结：温度报警器的设计与制作需要根据实际需求进行具体的设计和步骤，以上只是一个大致的流程。

在实际操作中，需要仔细了解温度传感器的特性，合理设计信号处理电路和报警器，并进行严格的测试和验证，以确保温度报警器能够正常工作并满足需求。

温度报警系统设计温度报警系统是一种用于监测和报警温度异常的系统。

它广泛应用于工业生产、仓储、实验室等场合，以确保人员和设备的安全。

温度报警系统的设计需要考虑传感器的选择、数据采集与处理、报警方式等方面。

以下是对温度报警系统设计的详细阐述。

一、传感器的选择在温度报警系统中，传感器的选择是非常重要的。

常见的温度传感器有热敏电阻温度传感器（PT100）、热电偶和红外线温度传感器等。

这些传感器具有不同的测量范围、精度和适用环境。

在选择传感器时，需要根据实际需要考虑到测量范围、精度要求和环境条件等因素，以确保传感器的可靠性和准确性。

二、数据采集与处理数据采集与处理是温度报警系统中的核心技术，它直接影响到系统的性能和可靠性。

数据采集可以通过模拟电路或数字电路实现。

在模拟电路中，采用模拟信号调理电路将传感器信号转换成可测量的电压或电流信号。

在数字电路中，采用模数转换器（ADC）将模拟信号转换成数字信号。

数据处理可以通过嵌入式系统或PC机实现。

在嵌入式系统中，采用微处理器或单片机进行数据处理和分析，并通过串口、网络接口或无线通信模块将数据发送给监控中心或其他设备。

在PC机中，采用计算机软件进行数据处理和分析，通过串口、网络接口或USB接口与其他设备进行通信。

三、报警方式声音报警可以通过蜂鸣器或扬声器实现，当温度异常时，系统会发出响亮的声音以引起人们的注意。

光闪报警可以通过LED灯或闪光灯实现，当温度异常时，系统会发出强烈的光信号以引起人们的注意。

手机短信报警可以通过GSM模块或无线通信模块实现，当温度异常时，系统会发送短信给相关人员以及监控中心，及时进行处理。

四、监控与管理温度报警系统的监控与管理是确保系统正常运行的关键环节。

监控与管理可以通过监控中心或计算机软件实现。

监控中心需要实时监测传感器数据、报警信息和设备状态，并进行相应的处理和记录。

计算机软件可以通过远程接入和数据分析等功能，实现对温度报警系统的远程监控、数据记录和报表输出等。

实习任务书
计算机科学与技术系指导教师潘操 _
题目10 温度报警器的设计
设计背景：
目前单片机渗透到我们生活的各个领域，几乎很难寻找到哪个领域没有单片机的踪迹。

温度是一个十分重要的物理量，对它的测量和控制有十分重要的意义。

温度报警器在日常生活和工业应用非常广泛，程序内部设定有报警上下限，在生活在具有使用价值和广泛的前景。

设计要求：
1．温度报警器由51单片机、ADC0809、数码管和蜂鸣器等元件组成。

其中ADC0809作为温度调节器、调节的温度由数码管显示。

当调节温度小于50摄氏度或者高于150摄氏度，系统将产生不同频率的报警声音，并且对应的LED灯闪烁。

2．原理图设计：根据所确定的设计电路，利用Proteus软件绘制电路原理图。

3．软件设计：根据电路工作过程，画出软件流程图，根据流程图编写相应的程序。

利用Proteus与Keil μVision4联调，直到实验现象正确为止。

4．实习报告按规定的规范和要求书写并打印。

图1 用ADC0808设计的调温报警器
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

模电课程设计之温度报警器引言：温度报警器是一种用于检测和报警高温或低温的装置。

它在工业领域、实验室等环境中被广泛应用，用于保护设备和实验样品，并确保温度在安全范围内。

本设计将使用模拟电路设计一个简单的温度报警器。

设计目标：本设计的目标是通过一个模拟电路实现一个简单的温度报警器，能够检测环境温度，并在温度超过预设阈值时产生报警信号。

设计原理：本设计使用一个温度传感器LM35来感知环境温度，并将温度值转换成电压值。

LM35是一款精确的温度传感器，它的输出电压与摄氏温度成线性关系，每摄氏度变化10mV。

设计步骤：1.选择合适的操作电源：根据LM35的工作电压要求，选择一个合适的操作电源，例如12V。

2.选取电压比较器：本设计使用一款电压比较器来比较温度信号和预设阈值，选择一款合适的电压比较器。

3. 连接电路：根据原理图连接电路。

将 LM35 的 Vcc 连接到操作电源的正极，GND 连接到操作电源的负极。

将输出信号接入电压比较器的正输入端。

4.设置阈值：通过调节电压比较器的阈值电压，设置温度报警器的触发温度。

根据实际需求设置触发温度。

5.校准和测试：通过提供不同的温度环境并检查输出信号来校准和测试电路。

可以使用热风枪或温度控制箱来模拟不同的温度。

6.连接报警装置：根据需要，将比较器的输出信号连接到报警装置，例如蜂鸣器或提示灯，以产生报警信号。

7.优化和调整：根据实际需求优化和调整电路，以提高性能和可靠性。

设计实例：下面是一个简单的温度报警器的模拟电路设计实例：LM35的供电电压：5V电压比较器：LM358预设阈值：25℃根据上述设计原理和步骤，可以进行以下电路设计和连接：在实际电路上，可以使用面包板进行连接。

根据实际元件的引脚定义，将元件逐一连接和焊接。

最后，将蜂鸣器或提示灯连接到比较器的输出信号上。

测试电路的性能和功能。

结论：通过以上的模拟电路设计步骤和实例，我们可以设计一个简单的温度报警器。

该报警器能够检测环境温度，并在温度超过预设阈值时产生报警信号。

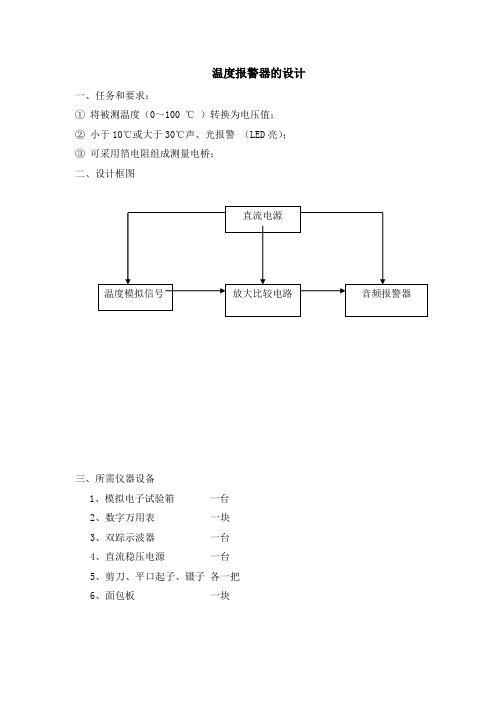

温度报警器设计报告一、设计任务和要求：（1）温度报警器方案设计温度0~100±1℃可测,小于10℃或大于30℃报警（LED亮）①将被测温度（0～100℃）转换为电压值；②小于10℃或大于30℃声、光报警（LED亮）；③可接受箔电阻组成测量电桥；二、设计过程：1．设计思路设计中首先利用基于热电偶效应的温度传感器LM35采集温度后，转变为相应的电压值，再经过运算放大器LM358，将待测电压值放大、输出，以便于检测、显示及限制。

显示电路是由A/D转换器及Led显示器构成的数字电路，限制电路是通过五个电压比较器和数字限制电路的组合来实现。

报警电路以555振荡电路及扬声器等器件为基础构成组成。

2．方案设计图1 系统设计框图如图1所示，系统由以下几部分构成：温度测量电路、放大电路、电压比较电路、A/D转换电路、译码显示电路。

各部分电路的工作原理如下。

2.1 对温度进行测量首先通过温度传感器采集温度，将温度值转换为相应的电压值输出。

2.2 温度限制传感器的输出电压作为放大器输入信号，经同相运算放大电路进行放大后分别输出给多路电压比较器。

将要限制的温度所对应的电压值作为基准电压VREF，用实际测量值vi和VREF进行比较，比较结果（输出状态）输入数字限制电路，调整系统温度。

本题对温度的限定较多，需接受四个电压比较器，协作数字限制电路，实现由输出电平的变更来限制数模转换电路。

3．单元电路设计3.1温度传感器LM35是电压输出型集成温度传感器， LM35集成温度传感器是利用一个热电阻检测相应的温度。

LM35 无需外部校准或微调，可以供应±1/4℃的常用的室温精度。

•工作电压：直流4～30V；•精度：0.5℃精度（在+25℃时）；•比例因数：线性+10.0mV/℃；•非线性值：±1/4℃；•运用温度范围：-55～+150℃额定范围。

引脚介绍：①正电源Vcc；②输出；③输出地/电源地。

传感器电路接受核心部件是 LM35，供电电压为直流15V 时，工作电流为120mA，功耗极低，在全温度范围工作时，电流变更很小。

温度报警器设计学院专业电子信息工程班级学籍号姓名指导教师0000年00月00日目录目录............................................................................................................................ I I 第1章绪论. (3)1.1温度报警器概述 (3)1.2 温度报警器发展前景 (3)1.3 本设计任务 (4)第2章总体方案论证与设计 (5)2.1 方案论述 (5)2.2 总体硬件组成框图 (5)第3章系统硬件设计 (6)3.1 单片机 (6)3.2 温度采集电路 (6)3.2.1 PT100温度传感器 (6)3.2.2 测温电路 (7)3.3 A/D转换电路 (7)3.3.1 ADC0801介绍 (7)3.3.2 A/D转换电路工作原理 (8)3.4 温度显示电路 (8)第4章系统软件设计 (9)4.1 软件设计思路 (9)4.2 主程序设计 (9)第5章系统调试与测试结果分析 (10)5.1 使用的仪器仪表 (10)5.2 系统调试 (10)5.2.1 硬件调试 (10)5.2.2 软件调试 (10)5.2.3 硬件软件联调 (10)5.3 测试结果 (10)附录1 系统电路图 (12)附录2 元器件清单 (13)附录3 程序清单 (14)第1章绪论温度是一个十分重要的物理量，对它的测量与控制有十分重要的意义。

随着现代工农业技术的发展及人们对生活环境要求的提高，人们也迫切需要检测与控制温度。

温度报警器广泛应用于工农业生产以及日常生活中：环境温度检测，机房温度监测及报警，蔬菜大棚、花窖、鱼塘水温监测，工厂用的烘箱、电炉，汽车低温报警（提示司机路面结冰），实验室，冷库、仓库温度监测及报警等等，其研究具有一定的学术价值和广泛的市场前景。

1.1温度报警器概述现代社会是信息化的社会，随着安全化程度的日益提高，机房作为现代化的枢纽，其安全工作已成为重中之重，机房内一旦发生故障，将导致整个系统的瘫痪，造成巨大的损失和社会影响。

任务书温度报警器的设计与制作一、任务和要求：1、用压电陶瓷蜂鸣器作为电声元件；2、当温度在10℃至30℃范围内（允许误差±1℃）时报警器不发声响，当温度超过这个范围时，报警器发出声响，并根据不同音调区分温度的高低。

即：（1）当温度高与30℃时，报警器发出两种频率交换的“嘀—嘟”声响。

（2）当温度低于10℃时，报警器发出单频率声响。

3、温度传感器输出电压可由直流信号源模拟，以0℃为0mv，温度每上升1℃，递增2mv;4、设计并制作本电路所用直流电源。

二、设计框图三、所需仪器设备1、模拟电子试验箱一台2、数字万用表一块3、双踪示波器一台4、直流稳压电源一台5、剪刀、平口起子、镊子各一把6、面包板一块前言电子技术综合课程设计是集电路分析、模拟电子技术、数字电子技术以及电路实验、模拟电子技术实验、数字电子技术实验等课程之后的一门理论与实践相结合的综合设计性课程。

它的开展是为了提高和增强我们学生对电子技术知识的综合分析与应用能力。

这对于提高我们学生的电子工程素质和科学实验能力非常重要，是电子技术人才培养成长的必由之路。

这次课程设计任务要求是完成一个温度报警器的制作，并实现当温度高于30℃时发出双音报警，温度低于10℃时发出单音报警的功能要求。

本设计中充分展示了模拟电子技术的优点，利用放大电路、窗口比较器进行温度的判定，再结合数字电子技术的优点，充分利用单元电路的功能来实现报警，将模电、数电紧密结合，综合应用，不但对知识有了更进一步的掌握，也极大地提高了动手能力，并让我对于实际电子产业有了初步的认识，对于以后的就业打下了一定的基础。

通过课程设计实现以下三个目标：第一，让学生初步掌握电子线路的试验、设计方法。

即学生根据设计要求和性能参数，查阅文献资料，收集、分析类似电路的性能，并通过组装调试等实践活动，使电路达到性能指标。

第二，课程设计为后续的毕业设计打好基础。

毕业设计是系统的工程设计实践，而课程设计的着眼点是让学生开始从理论学习的轨道上逐渐引向实际运用，从已学过的定性分析、定量计算的方法，逐步掌握工程设计的步骤和方法，了解科学实验的程序和实施方法。

温度报警装置的设计一、引言二、硬件设计1.温度传感器选择一个高精度、可靠性高的温度传感器，例如DS18B20，该传感器具有数字接口、精确度高以及抗干扰能力强等优点，适合作为温度报警装置的传感器。

2.微控制器本设计选用ATmega328P作为微控制器，该微控制器具有强大的计算能力、丰富的接口资源以及低功耗等特点，适合用于本设计。

3.显示屏选择一个适合的显示屏，例如LCD液晶显示屏，以实时显示当前温度和报警状态。

4.警报器选用适合的警报器，例如蜂鸣器或者闪光灯，以发出警报信号。

5.电源采用适配器或者电池供电，需要根据具体情况选择。

三、软件设计1.初始化对微控制器进行初始化设置，包括端口初始化、ADC初始化、串口初始化等。

2.温度采集通过温度传感器采集当前环境温度的数据，将数据转化为数字信号。

3.温度判断将采集到的温度数据与预设的温度阈值进行比较，判断是否超出设定范围。

4.报警控制当温度超出设定范围时，触发报警控制逻辑，通过警报器发出警报信号。

5.显示控制将当前温度和报警状态显示在LCD液晶显示屏上，供用户查看。

6.通信功能（可选）根据实际需求，可以添加通信功能，例如通过无线模块传输温度数据到上位机进行远程监控。

四、实现效果通过该温度报警装置的设计，可以实时监测环境温度，并在超出设定范围时发出警报信号。

同时，用户可以通过显示屏实时了解当前温度和报警状态，便于及时采取措施。

五、总结本文介绍了一个基于微控制器的温度报警装置的设计，通过硬件和软件的配合，实现了对温度的实时监测和报警功能。

在实际应用中，可以根据具体需求进行优化和改进，以适应不同场景的要求。

温度报警器的系统设计原理
温度报警器的系统设计原理基于以下几个方面：
1. 温度传感器：温度报警器需要使用温度传感器来检测环境温度。

常用的温度传感器有热敏电阻、热电偶和半导体温度传感器等。

温度传感器将环境温度转换为电信号。

2. 控制电路：控制电路用于处理温度传感器的电信号。

它通常包括一个操作放大器和一个比较器。

操作放大器将温度传感器的电信号放大，以便于后续处理。

比较器将放大后的信号与预设的温度阈值相比较，以确定是否触发报警。

3. 报警装置：报警装置用于发出报警信号。

它可以是声音报警、光线闪烁报警或者是通过网络发送警报等形式。

报警装置的选择取决于具体的应用场景。

4. 电源：温度报警器需要一个供电系统，以提供所需的电力。

可以使用电池、电源适配器或者是太阳能电池板等。

整个系统的工作流程如下：
1. 温度传感器检测环境温度，并将其转换为电信号。

2. 控制电路处理传感器信号，将其放大并与预设的温度阈值进行比较。

3. 如果检测到温度超过或低于预设的温度阈值，控制电路将触发报警装置。

4. 报警装置发出报警信号，提醒用户注意温度异常。

根据具体的应用场景和要求，温度报警器的设计可能会有所不同。

例如，在一些高风险的环境中，报警装置可能会将报警信号发送到安全人员的手机上，以便他们能够快速做出相应的应对措施。

可调温度报警器设计
一、简介
可调温度报警器是一种新型的安全设备，主要用于监控温度，当温度
超过或低于设定值时，可调温度报警器会发出报警信号，以防止发生意外。

它具有精确测温、可调温度报警和低功耗等优点。

传统的电气设备上只能
安装低温自动断电报警器，而可调温度报警器可以设定任意温度，以满足
不同客户的不同需求。

二、工作原理
可调温度报警器的电路非常简单，它主要由静态电源、温度检测元件、精密可调电阻器、报警器和静态开关等组成。

电源将电能输入到报警器中，在温度检测元件中，当温度超过预设值时，输出信号被精密可调电阻器调节，然后传递到报警器中，报警器会把信号发出，进而发出警报。

三、技术特点
1、精确的温度测量：可调温度报警器使用高精度的热敏电阻来测量
温度，它可以测量温度的精度高，可以达到0.1℃的精度。

2、低功耗：可调温度报警器的电路简单，功耗低，适合在频繁变动
和长时间开启。

温度报警器设计详解首先是传感器选择。

温度报警器需要使用温度传感器来监测环境或物体的温度。

传感器的选择应根据具体应用场景和要求进行，如室内温度监测可选用NTC热敏电阻或热电偶，工业领域可选用PT100或热电偶等。

传感器的灵敏度和精度对报警器的性能有重要影响，需要根据实际需求进行选择。

其次是信号处理。

传感器的输出信号需要通过信号处理电路进行放大、滤波和转换，使其能够被微处理器或控制器识别和处理。

放大电路可以使用运算放大器来实现，滤波电路可以选择RC滤波器或数字滤波算法，转换电路可以使用模数转换器来将模拟信号转换为数字信号。

然后是报警逻辑。

根据具体要求，报警器可以设计多种不同的报警逻辑。

一种常见的逻辑是根据温度达到或超过设定阈值来触发报警，另一种逻辑是根据温度变化速率来触发报警。

报警逻辑需要根据实际应用场景和要求进行设计，保证报警的准确性和及时性。

最后是输出信号。

当报警逻辑触发时，温度报警器需要输出相应的信号来提醒用户。

输出信号可以通过声音、光信号或通信接口等方式实现。

声音信号可以通过蜂鸣器或扬声器来输出，光信号可以通过LED指示灯或显示屏来输出，通信接口可以通过UART或RS485接口来输出。

除了以上的基本设计要素，温度报警器的设计还需要考虑其他一些因素，如供电方式、外壳材料和防水防尘等级等。

供电方式可以选择电池供电或外部电源供电，外壳材料可以选择工程塑料或金属材料，防水防尘等级可以选择IP65或IP67等。

总之，温度报警器的设计是一个综合考虑多个因素的工程问题。

通过合理选择传感器、设计信号处理电路、设置报警逻辑和输出信号，可以实现准确可靠的温度监测和报警功能，提高设备的安全性和可靠性。

温度报警器课程设计报告设计与制作温度报警器任务和要求：本次课程设计的任务是设计并制作一个温度报警器，要求如下：1.使用压电陶瓷蜂鸣器作为电声元件；2.当温度在1℃至30℃范围内（允许误差±1℃）时，报警器不发声响。

当温度超过这个范围时，报警器发出声响，并根据不同音调区分温度的高低。

具体来说，当温度高于30℃时，报警器发出两种频率交换的“嘀—嘟”声响。

当温度低于10℃时，报警器发出单频率声响；3.温度传感器输出电压可由直流信号源模拟，以℃为0mv，温度每上升1℃，递增2mv；4.设计并制作本电路所用直流电源。

前言：电子技术综合课程设计是学生研究电子技术的重要环节之一，可以综合性地实践训练学生的电子技术知识。

通过电子技术综合课程设计，学生可以得到以下方面的培养：1.综合素质和创新意识的培养；2.基本技能的训练；3.自主研究能力和解决问题的能力的培养。

电子技术综合课程设计有利于巩固所学的电子技术理论知识、培养学生解决实际问题的能力、加强基本技能的训练等方面。

学生需要独立完成某一课题的设计、安装和调试，涉及许多方面的知识，包括理论知识和实际知识与技能。

课程设计的意义：电子技术综合课程设计的意义在于：1.有利于基础知识的理解；2.有利于逻辑思维的锻炼；3.有利于与其他学科的整合；4.有利于治学态度的培养。

电子技术综合课程设计应达到如下基本要求：1.综合运用电子技术课程中所学到的理论知识去独立完成一个设计课题；2.通过查阅手册和文献资料，培养学生独立分析和解决实际问题的能力；3.进一步熟悉需用电子期间的类型和特性，并掌握合理选用的原则；4.学会电子电路的安装与调试技能；5.进一步熟悉电子仪器的正确使用方法；6.学会撰写课程设计总结报告；7.培养严肃认真的工作作风和严谨的科学态度。

做课程设计时，我们应该满足以上基本要求，完成设计，达到此次课程设计的目的。

在此，非常感谢指导老师的教导以及组员们的协作。
