滚动轴承计算

滚动轴承寿命计算公式滚动轴承寿命计算是判断滚动轴承寿命的重要方法，它是基于滚动轴承的结构及使用条件进行分析，通过考虑滚动接触应力、脂润滑条件等因素，计算出滚动轴承的寿命。

滚动轴承寿命计算公式是基于ISO标准的经验公式，其中最常使用的是基本额定寿命公式。

滚动轴承的基本额定寿命(L10)是指在相同条件下，有10%的轴承在寿命前失效。

滚动轴承寿命分为疲劳寿命和表面疲劳寿命，其中疲劳寿命是指由于滚动和滑动过程中产生的疲劳损伤导致的寿命。

表面疲劳寿命是指由外在原因（如进入外来颗粒等）引起的表面大片剥落，导致轴承失效的寿命。

滚动轴承的基本额定寿命(L10)的计算公式如下：L10 = (C/P)^3 × (1000000/60)其中，C为基本动载荷，P为等效动载荷。

基本动载荷(C)是滚动轴承能够承受的最大载荷。

它由制造商提供，根据ISO标准进行计算。

等效动载荷(P)是指滚动轴承在使用过程中的实际载荷，它考虑了滚动轴承的载荷分布及轴承的轴向受力情况。

在实际应用中，滚动轴承的使用条件可能会发生变化，例如工作温度、转速、润滑条件等。

考虑到这些因素对寿命的影响，可以使用修正系数进行修正。

其中，温度修正系数(a1)、转速修正系数(a2)和脂润滑修正系数(a3)是常见的修正系数。

它们表示滚动轴承在不同工况下寿命与基本额定寿命之间的比值。

修正后的寿命(L)可以根据以下公式计算：L = L10 × a1 × a2 × a3同时，还有其他一些公式可以用于计算滚动轴承的寿命，例如基本动载荷的计算公式和等效载荷的计算公式。

这些公式可以根据具体的应用要求和实际情况进行选择和计算。

综上所述，滚动轴承寿命计算公式是根据滚动轴承的结构和使用条件进行分析的重要方法。

通过计算基本额定寿命和修正系数，可以得到滚动轴承的寿命。

计算公式的准确性和合理性对于滚动轴承的设计和选用非常重要，可以提高轴承的使用寿命和可靠性。

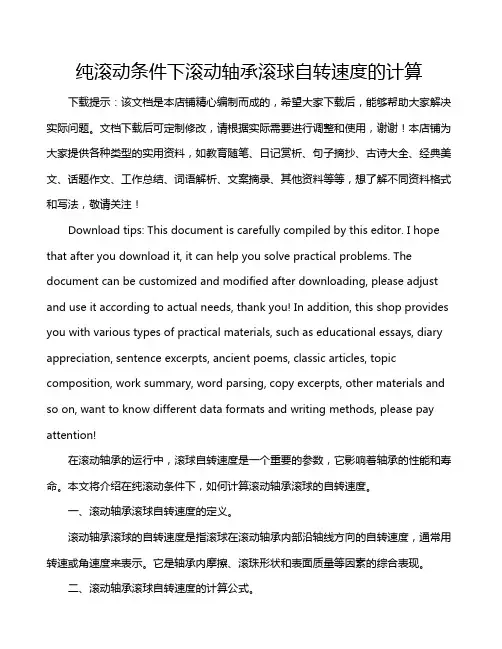

纯滚动条件下滚动轴承滚球自转速度的计算下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在滚动轴承的运行中，滚球自转速度是一个重要的参数，它影响着轴承的性能和寿命。

滚动轴承相关计算1.当量动载荷轴承承受的载荷,虽有单一径向载荷或轴向载荷,但是,实际上却往往是同时承受径向载荷与轴向载荷的联合载荷,而且其大小和方向也会发生变化。

在这种情况下,计算轴承疲劳寿命不能直接采用轴承承受的载荷。

为此,就要假定一个在各种旋转条件与载荷条件下,都能保证与轴承实际疲劳寿命等同,大小恒定,且通过轴承中心的假想载荷。

这一假想载荷,称为当量动载荷。

设径向当量载荷为P r，径向载荷为F r,轴向载荷为F a,接触角为α，则径向当量载荷与轴承载荷的关系将近似于下列公式：P r=XF r+YF a (1)式中, X:径向载荷系数Y:轴向载荷系数轴向载荷系数随接触角而变；滚子轴承接触角恒定，与接触角无关；单列深沟球轴承与角触球轴承的接触角却随着轴向载荷加大而增大。

接触角的这种变化，可用基本而定静载荷C0r与轴向载荷F a的比值来表示。

为此，在表1中列出了该比值莹莹接触角的轴向载荷系数。

当同时承受径向载荷与轴向载荷、接触角α≠90°时，推力轴承的轴向当量载荷P a为：P a=XF r+YF a (2)2.三列组合角接触球轴承的当量动载荷当使用角接触球轴承并要求承受较大轴向载荷时,如图所示,采用3套单列轴承组合的组合方法有3种,分别以联装代号DBD、DFD、DTD来表示。

在计算这种组合轴承的疲劳寿命时,与单列轴承或双列轴承一样,也采用由轴承承受的径向载荷与轴向载荷求出的当量动载何进行计算。

设径向当量载荷为P r，径向载荷为F r,轴向载荷为F a,接触角为α，则径向当量载荷与轴承载荷的关系将近似于下列公式：P r=XF r+YF a (1)式中, X:径向载荷系数Y:轴向载荷系数轴向载荷系数,会随着接触角而变化。

接角角较小的角接触球轴承在轴向载荷增大时,接触角也会变大。

接触角的这一变化.可以用基本额定静载荷C0r与轴向载荷F a的比值来表示。

因此、接触角为15°的角接触球轴承,就表示与该比值相应接触角的轴向载荷系数。

一、基本概念
1.轴承的寿命
在一定载荷作用下，轴承运转到任一滚动体或内、外圈滚道上出现疲劳点蚀前所经历的总转数。

寿命数据离散性非常大。

2.一批轴承的寿命
对于一批同型号的滚动轴承，在一定条件下进行疲劳试
验，对试验数据统计处理后，得
出轴承的疲劳破坏概率与转数间
的关系。

一、基本概念
3.基本额定寿命
一批同型号的轴承，在同一条件下运转，当有10%的轴承产生疲劳点蚀时，
轴承所经历的总转数L
（单位106转）或工作
10
（单位h），称为滚动轴承的基本小时数L
10h
额定寿命。

4.基本额定动载荷
=1(106)时轴承能
基本额定寿命L
10
够承受极限载荷称为基本额定动载荷，用C
表示。

反映了轴承承载能力的大小。

二、计算公式
L 10/106r 0151015C
P /N r 10,1610101010εε
εε
⎪⎭⎫ ⎝⎛=====P C L C L P C P L L P 时
当常数
二、计算公式
h
6010r 10t 6h 106t 10εε⎪⎭⎫ ⎝⎛=⎪⎭
⎫ ⎝⎛=P C f n L P C f
L 当轴承的预期寿命取定时，可求出轴承应具有的基本额定动载荷
9-5 滚承寿命算公式 三、不同可靠度下滚承寿命算
动轴计动轴计
三、不同可靠度下滚动轴承寿命计算
10
1L L n α=
可靠度R / %
909596979899α1 1.00.620.530.440.330.21。

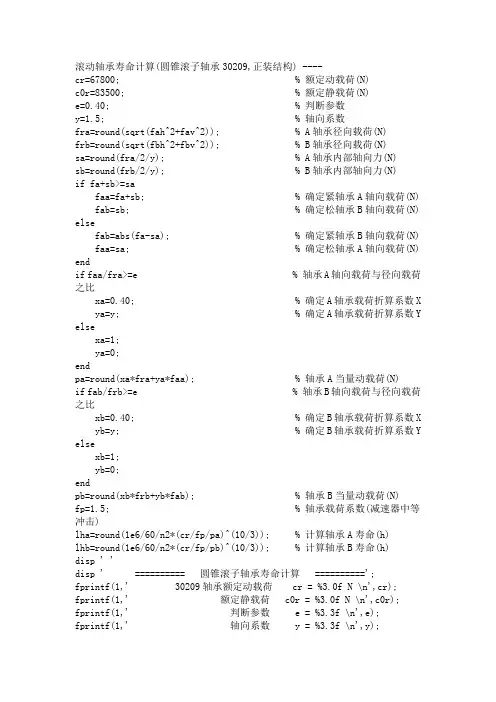

滚动轴承寿命计算(圆锥滚子轴承30209,正装结构) ----cr=67800; % 额定动载荷(N)c0r=83500; % 额定静载荷(N)e=0.40; % 判断参数y=1.5; % 轴向系数fra=round(sqrt(fah^2+fav^2)); % A轴承径向载荷(N)frb=round(sqrt(fbh^2+fbv^2)); % B轴承径向载荷(N)sa=round(fra/2/y); % A轴承内部轴向力(N)sb=round(frb/2/y); % B轴承内部轴向力(N)if fa+sb>=safaa=fa+sb; % 确定紧轴承A轴向载荷(N) fab=sb; % 确定松轴承B轴向载荷(N) elsefab=abs(fa-sa); % 确定紧轴承B轴向载荷(N) faa=sa; % 确定松轴承A轴向载荷(N) endif faa/fra>=e % 轴承A轴向载荷与径向载荷之比xa=0.40; % 确定A轴承载荷折算系数X ya=y; % 确定A轴承载荷折算系数Y elsexa=1;ya=0;endpa=round(xa*fra+ya*faa); % 轴承A当量动载荷(N)if fab/frb>=e % 轴承B轴向载荷与径向载荷之比xb=0.40; % 确定B轴承载荷折算系数X yb=y; % 确定B轴承载荷折算系数Y elsexb=1;yb=0;endpb=round(xb*frb+yb*fab); % 轴承B当量动载荷(N)fp=1.5; % 轴承载荷系数(减速器中等冲击)lha=round(1e6/60/n2*(cr/fp/pa)^(10/3)); % 计算轴承A寿命(h)lhb=round(1e6/60/n2*(cr/fp/pb)^(10/3)); % 计算轴承B寿命(h)disp ' 'disp ' ========== 圆锥滚子轴承寿命计算 ==========';fprintf(1,' 30209轴承额定动载荷 cr = %3.0f N \n',cr); fprintf(1,' 额定静载荷 c0r = %3.0f N \n',c0r); fprintf(1,' 判断参数 e = %3.3f \n',e);fprintf(1,' 轴向系数 y = %3.3f \n',y);fprintf(1,' A轴承径向载荷 fra = %3.0f N \n',fra); fprintf(1,' B轴承径向载荷 frb = %3.0f N \n',frb); fprintf(1,' A轴承内部轴向力 sa = %3.0f N \n',sa); fprintf(1,' B轴承内部轴向力 sb = %3.0f N \n',sb); fprintf(1,' A轴承轴向载荷 faa = %3.0f N \n',faa); fprintf(1,' B轴承轴向载荷 fab = %3.0f N \n',fab); fprintf(1,' [A轴承]-轴向与径向载荷之比 fae = %3.3f \n',faa/fra); fprintf(1,' 径向载荷系数 xa = %3.2f \n',xa); fprintf(1,' 轴向载荷系数 ya = %3.2f \n',ya); fprintf(1,' 当量动载荷 pa = %3.0f N \n',pa); fprintf(1,' [B轴承]-轴向与径向载荷之比 fbe = %3.3f \n',fab/frb); fprintf(1,' 径向载荷系数 xa = %3.2f \n',xb); fprintf(1,' 轴向载荷系数 ya = %3.2f \n',yb); fprintf(1,' 当量动载荷 pa = %3.0f N \n',pb); fprintf(1,' 轴承A寿命 lha = %3.0f h \n',lha); fprintf(1,' 轴承B寿命 lha = %3.0f h \n',lhb);。

一般转速的滚动轴承计算准则为1.计算滚动轴承的额定寿命：滚动轴承的额定寿命是指在标准条件下，滚动轴承达到或超过90%的轴承在特定负荷下的使用寿命。

根据滚动轴承的负荷和转速，可以使用L10寿命法则计算出滚动轴承的额定寿命。

L10寿命是指在特定负荷下90%的滚动轴承寿命到达或超过的寿命（单位为小时）。

根据实际的负荷和转速，可以根据L10寿命公式计算出滚动轴承的额定寿命。

2.计算轴承的额定动载荷：滚动轴承在旋转过程中会承受从外部施加在滚道上的载荷，因此需要计算滚动轴承的额定动载荷。

轴承的额定动载荷是指在轴承的额定寿命下，轴承可以承受的最大动载荷。

根据滚动轴承的材料和设计参数，可以计算出滚动轴承的额定动载荷。

3.计算轴承的极限转速：滚动轴承的极限转速是指轴承在极端条件下，能够承受的最大转速。

滚动轴承在高速旋转时，由于离心力的作用，轴承内部会产生很大的应力和热量，因此需要根据轴承的材料和设计参数计算出滚动轴承的极限转速。

4.考虑轴承的摩擦和磨损：滚动轴承在高速运转中会产生很大的摩擦和磨损，因此需要考虑滚动轴承的摩擦和磨损。

根据轴承的设计和工作条件，可以计算出轴承的摩擦和磨损，并选择合适的润滑剂和封闭方式来减少摩擦和磨损。

5.考虑轴承的冷却和润滑：由于滚动轴承在高速运转中会产生很大的热量，因此需要考虑轴承的冷却和润滑。

根据轴承的材料和设计参数，可以计算出轴承的冷却和润滑方式，以保证轴承在高速运转中的正常工作。

总结起来，一般转速的滚动轴承计算准则主要包括计算滚动轴承的额定寿命、额定动载荷和极限转速，考虑轴承的摩擦和磨损以及冷却和润滑等因素。

这些计算准则可以帮助设计师选择合适的滚动轴承，并确保轴承在高速运转下的安全和可靠性。

一、滚动轴承承载能力的一般说明滚动轴承的承载能力与轴承类型和尺寸有关。

相同外形尺寸下，滚子轴承的承载能力约为球轴承的1.5～3倍。

向心类轴承重要用于承受径向载荷，推力类轴承重要用于承受轴向载荷。

角接触轴承同时承受径向载荷和轴向载荷的联合作用，其轴向承载能力的大小随接触角α的增大而增大。

二、滚动轴承的寿命计算轴承的寿命与载荷间的关系可表达为下列公式：或式中：──基本额定寿命（106转）；──基本额定寿命（小时h）；C──基本额定动载荷，由轴承类型、尺寸查表获得；P──当量动载荷（N），根据所受径向力、轴向力合成计算；──温度系数，由表1查得；n──轴承工作转速（r/min）；──寿命指数（球轴承，滚子轴承）。

三、温度系数f t当滚动轴承工作温度高于120℃时，需引入温度系数（表1）表1 温度系数工作温度/℃<120 125 150 175 200 225 250 300f1.00 0.95 0.90 0.85 0.80 0.75 0.70 0.60t四、当量动载荷当滚动轴承同时承受径向载荷和轴向载荷时，当量载荷的基本计算公式为式中：P——当量动载荷，N；——径向载荷，N；——轴向载荷，N；X——径向动载荷系数；Y——轴向动载荷系数；——负荷系数五、载荷系数f p当轴承承受有冲击载荷时，当量动载荷计算时，引入载荷系数（表2）表2 冲击载荷系数f p载荷性质f p举例无冲击或轻微冲击 1.0～1.2 电机、汽轮机、通风机、水泵等中档冲击 1.2～1.8 车辆、机床、起重机、内燃机等强大冲击 1.8～3.0 破碎机、轧钢机、振动筛等六、动载荷系数X、Y表3 深沟球轴承的系数X、Y表4 角接触球轴承的系数X、Y表5 其它向心轴承的系数X、Y 表6 推力轴承的系数X、Y七、成对轴承所受轴向力计算公式：角接触球轴承：圆锥滚子轴承：式中e为判断系数，可由表4查出；Y应取表5中的数值。

●正排列：若则若则●反排列：若则若则八、成对轴承当量动载荷根据基本公式：式中：P——当量动载荷，N；——径向载荷，N；——轴向载荷，N；X——径向动载荷系数；Y——轴向动载荷系数；——负荷系数。
