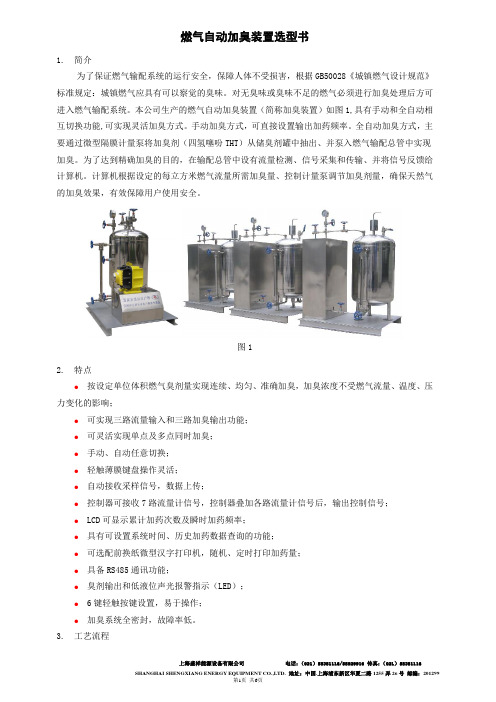

燃气自动加臭装置选型书(使用)

燃气自动加臭装置选型书1.简介为了保证燃气输配系统的运行安全，保障人体不受损害，根据GB50028《城镇燃气设计规范》标准规定：城镇燃气应具有可以察觉的臭味。

对无臭味或臭味不足的燃气必须进行加臭处理后方可进入燃气输配系统。

本公司生产的燃气自动加臭装置（简称加臭装置）如图1,具有手动和全自动相互切换功能,可实现灵活加臭方式。

手动加臭方式，可直接设置输出加药频率。

全自动加臭方式，主要通过微型隔膜计量泵将加臭剂（四氢噻吩THT）从储臭剂罐中抽出、并泵入燃气输配总管中实现加臭。

为了达到精确加臭的目的，在输配总管中设有流量检测、信号采集和传输、并将信号反馈给计算机。

计算机根据设定的每立方米燃气流量所需加臭量、控制计量泵调节加臭剂量，确保天然气的加臭效果，有效保障用户使用安全。

图12.特点●按设定单位体积燃气臭剂量实现连续、均匀、准确加臭，加臭浓度不受燃气流量、温度、压力变化的影响；●可实现三路流量输入和三路加臭输出功能；●可灵活实现单点及多点同时加臭；●手动、自动任意切换；●轻触薄膜键盘操作灵活；●自动接收采样信号，数据上传；●控制器可接收7路流量计信号，控制器叠加各路流量计信号后，输出控制信号；●LCD可显示累计加药次数及瞬时加药频率；●具有可设置系统时间、历史加药数据查询的功能；●可选配前换纸微型汉字打印机，随机、定时打印加药量；●具备RS485通讯功能；●臭剂输出和低液位声光报警指示（LED）；●6键轻触按键设置，易于操作；●加臭系统全密封，故障率低。

3. 工艺流程加臭装置的工艺流程及控制系统分别如图2和图3：图2图34. 型号编制规则型号表示如下：5.加臭装置型号系列5.1 RL系列隔膜计量泵型加臭装置如表3:表3 RL系列隔膜计量泵型加臭装置(续)注: 若加臭装置为箱式结构,型号后面应加注“X”。

5.2 YL系列差压型加臭装置如表4:表4 YL系列差压型加臭装置注: 若加臭装置为箱式结构,型号后面应加注“X”。

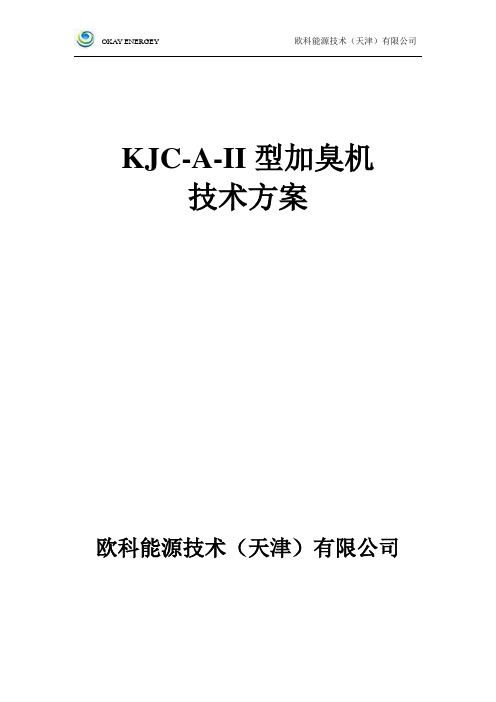

KJC-A-II型加臭机技术方案欧科能源技术（天津）有限公司目录一、加臭机配置报价清单二、加臭机基本设计参数三、加臭机设计执行标准四、加臭机特点介绍1、加臭机型号2、加臭泵型号3、产品简介4、加臭机参数5、加臭泵特点6、储罐介绍7、安装现场条件五、质量保证及技术服务一、加臭机配置报价清单二、加臭机设计基本条件：1、用户地点：用户自定2、产品名称：随动流量加臭机（自动加臭）3、安装使用地点：用户自定4、使用介质：天然气5、燃气的管道输送温度：-30 ℃～+50℃6、燃气流量：2000m3/h7、加臭点燃气管道的压力：1.72 MPa以下8、现场环境极限温度：-30 ℃～+50℃9、现场设备工作环境：在室外安装运行10、控制室内提供流量信号：三路4～20mA三、执行的标准及技术规范：《城镇燃气设计规范》GB50028《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257《城镇燃气输配工程施工及验收规范》CJJ33-2005《化工企业静电接地设计规程》HG/T20675《工业自动化仪表工程施工及验收规范》GBJ93四、自动加臭机介绍1、加臭机型号：KJC-A-II/60L生产厂家：欧科能源2、泵型号：电磁驱动隔膜式计量加药泵P746泵厂家：美国米顿罗3、产品简介：本装置主要用于向燃气系统加入微量的液态臭剂，采用全封闭工作方式。

按燃气流量变化比例加臭，浓度均匀，臭剂为四氢噻吩（THT）。

4、加臭机参数：①工作电压：AC220V 50Hz②功率：50W③最大输出压力：1.72MPa④储罐容积：60L⑤加臭量：最大2.2L/H5、计量泵特点：①产品的控制系统可接收一路4～20mA燃气流量信号,随燃气流量变化,按比例自动连续加臭。

设备输出调节频率范围在0～50次/分，通过频率设置可保证燃气流量在最大与最小范围内，都能保持加臭剂浓度均匀稳定，精确度≤±5%。

②具有自动、手动两种运行模式：在系统硬件上考虑了手动和自动的兼容性，自动、手动运行模式任意切换。

燃气加臭装置使用方法在燃气供气过程中，常常发作因管道燃气走漏不能尽早发现而发作人身中毒或爆炸等事端灾祸，为能尽早发现燃气走漏以便及时采取有效措施防止灾祸事端的发作，现在，国内通常用向燃气管道内加注臭气的方法来处理，这其中有用人力倒入添加式的，也有用重力自行滴入的，也有先行液态混合后再加热进行气化的，上述这种种方法大都由人力或半主动化进行且操作起来非常笨重，又因不能关闭作业带有很大的危险性，环境污染与人身毒害都难于避免，给运用带来诸多不便。

本实用新型的目的是这样完成的，一种燃气主动加臭设备，其由操控、配电设备、气源设备与泵压设备相串接后再与燃气供气管道相并联组成，其特征是泵压设备选用直流电磁驱动隔阂泵，其与燃气管道并接处选用散流式喷嘴插接联接。

本实用新型的具体施行方案将在施行例中给出，本实用新型燃气加臭设备中设置独立的气源设备，可使本实用新型燃气主动加臭设备自成体系组成成套加臭设备供配套运用，可使燃气供气体系技术愈加完善。

运用时，其上操控器从燃气供气管线上获取瞬间流量信号，经数据分析处理宣布脉冲信号，指令电控箱操动电磁驱动隔阂泵作业，由电磁驱动磁铁带动柱塞泵之活塞往复运动，然后带动隔阂件在隔阂腔内左、右摇摆，进尔发生吸、排臭剂的压力可将臭剂从臭剂储罐内吸出，不断由输出管路输出经散流式喷嘴流入燃气供气管路内，在流动的燃气气流作用下，臭液自行气化，混合完成加臭作业作业。

本施行例燃气主动加臭设备也可手动定量加臭作业运转，本实用新型燃气主动加臭设备的气源设备，由臭剂物料桶经软管与臭剂储罐相联接组成，本施行例燃气主动加臭设备独自设置臭剂储罐，可使本实用新型燃气主动加臭设备自成体系组成成套加臭设备，能适于多种燃气的加臭作业中运用；燃气加臭装置施行例臭剂储罐的上端开有操控通气孔，可使本施行例燃气主动加臭设备在常压下作业，为其运用供给了可靠的保证，综述以上，本施行例燃气主动加臭设备具以下之长处 1.选用电磁驱动隔阂泵可使加注臭液操作在完全密闭的情况下进行，环境和人身毒害事端发作；2.电磁驱动隔阂泵与散流式喷嘴配套运用，可使本实用新型燃气主动加臭设备在常压下进行压注，不经加热就可完成气、液混合自行气化，使本设备作业运转非常可靠；3.设有独立的臭剂储罐可使本设备自成体系构成一成套设备，可供多种燃气的加臭作业中运用，且其运用性能好，操作简略、便利，可不必修理或少修理，长时间接连作业；4.本设备全主动操作，节能效果好，又能免去工人的深重的体力劳动，有力推广运用。

目录1．注意事项-------------------------------------------------------1 2．前言-------------------------------------------------------------2 3．加臭理论及设备简介----------------------------------------3 4．加臭设备结构工艺-------------------------------------------55.MROY系列型隔膜计量泵介绍---------------------------66.加臭设备使用方法-------------------------------------------87.故障检修------------------------------------------------------11附录Ⅰ：易损件附录Ⅱ：安装示意图1．注意事项使用本设备前，必须详细阅读本操作说明书及下列说明书及资料！1．RJZ2004P燃气加臭控制器使用说明书2．RJZ2.0燃气加臭控制系统使用说明书3．Mroy隔膜式计量泵使用说明书4．加臭剂——四氢噻吩的特征介绍2．前言沈阳贝尔燃气有限公司是沈阳煤气总公司控股的高新技术企业。

具有在燃气加臭领域坚实的理论和丰富的实践经验，公司自1994年从事燃气自动加臭设备开发应用以来，除了不断的吸收国外的先进技术和经验，还形成了一整套具有自己特色的理论经验。

多年来，产品不断更新换代，控制系统推陈出新，产品的机械性能稳定可靠，控制功能不断丰富完善。

但是，在科技高度发展的今天，为了满足广大用户日益增长的需求，我们在RJZ2001B控制器的基础上，推出了功能更加强大，控制参数更全面的PLC控制器RJZ2004P系列。

该系统具有：●一路流量输入；●一路加臭输出；●设备的机械配置更灵活可实现单点及多点同时加臭；●适应燃气流量20万m3/小时；●计量泵故障报警，低液位报警，变频器报警；●大屏幕液晶显示；●轻触薄膜键盘操作灵活；●系统配置追随潮流；●随机/定时打印加臭量；在RJZ9902A基础上，推出了具有监控功能的加臭控制系统RJZ2002，它的特点和功能如下：●多路流量，温度，压力以及甲烷含量检测及监控功能；●多路数字量DI/DO的输入输出，可监控用户压缩机，风机等设备的工作状态；●设备的机械配置更灵活可实现单点及多点同时加臭；●适应燃气流量30万m3/小时；●计量泵故障自动报警停机，低液位报警；●工作界面新颖醒目；●操作灵活简洁直观；●系统配置追随潮流；●随机打印加臭量及燃气流量；●历史数据任意时段查询；●根据用户需求设计其他监控功能；以上两种为基础的RJZ2004P系列和RJZ2002系列燃气加臭设备，已经成为我公司的主导产品，可实现单点、双点及多点加臭，从小到大、从简易到复杂、从定型产品到特殊设计，不但满足了多层次用户的需求，而且深受燃气用户的好评！3．加臭理论及设备简介3．1理论起源燃气加臭理论起源于欧洲，早在六十年代初期，欧洲及一些发达国家就开始了天然气的开采、开发和利用。

燃气自动加臭装置选型书1.简介为了保证燃气输配系统的运行安全，保障人体不受损害，根据GB50028《城镇燃气设计规范》标准规定：城镇燃气应具有可以察觉的臭味。

对无臭味或臭味不足的燃气必须进行加臭处理后方可进入燃气输配系统。

本公司生产的燃气自动加臭装置（简称加臭装置）如图1,具有手动和全自动相互切换功能,可实现灵活加臭方式。

手动加臭方式，可直接设置输出加药频率。

全自动加臭方式，主要通过微型隔膜计量泵将加臭剂（四氢噻吩THT）从储臭剂罐中抽出、并泵入燃气输配总管中实现加臭。

为了达到精确加臭的目的，在输配总管中设有流量检测、信号采集和传输、并将信号反馈给计算机。

计算机根据设定的每立方米燃气流量所需加臭量、控制计量泵调节加臭剂量，确保天然气的加臭效果，有效保障用户使用安全。

图12.特点●按设定单位体积燃气臭剂量实现连续、均匀、准确加臭，加臭浓度不受燃气流量、温度、压力变化的影响；●可实现三路流量输入和三路加臭输出功能；●可灵活实现单点及多点同时加臭；●手动、自动任意切换；●轻触薄膜键盘操作灵活；●自动接收采样信号，数据上传；●控制器可接收7路流量计信号，控制器叠加各路流量计信号后，输出控制信号；●LCD可显示累计加药次数及瞬时加药频率；●具有可设置系统时间、历史加药数据查询的功能；●可选配前换纸微型汉字打印机，随机、定时打印加药量；●具备RS485通讯功能；●臭剂输出和低液位声光报警指示（LED）；●6键轻触按键设置，易于操作；●加臭系统全密封，故障率低。

3.工艺流程加臭装置的工艺流程及控制系统分别如图2和图3：图2图34. 型号编制规则型号表示如下：CJ.□-□/ □ □ □ □ □ □ □5. 加臭装置型号系列5.1 RL 系列隔膜计量泵型加臭装置如表3:结构类型： X 箱体结构 不标 无箱体上位机设置： S 上位机设置 不标 无上位机 打印功能： Y 打印功能不标 无打印功能加臭泵数量B ab ： B 表示加臭泵 a 表示工作泵数量 b 表示备用泵数量储罐容积V （L ）：60、200或自定 加臭装置系列：RL 隔离计量泵为动力YL 差压为动力 公称压力 P （MPa ） 1.6、2.5控制器型号：● RL 系列 D1 普通型单片机D2 监控型单片机D3 智能型单片机 ● YL 系列P1 可编程控制器PLC动力源型号：● RL 系列B1计量泵 适应流量Q ≤105Nm 3/hB2计量泵 适应流量Q ≤4.0×104Nm 3/hB3计量泵 适应流量Q ≤1.8×105Nm 3/hB4计量泵 适应流量Q ≤3.0×105Nm 3/hBZ 计量泵 适应流量Q ≤3.5×105Nm 3/h M1计量泵 美国LMI(电磁泵) M2计量泵 美国MROY(电机泵) ● YL 系列适应流量Q(Nm 3/h)：103～５.0×105F10-104ml 电磁泵(美国进口)上海盛祥能源设备有限公司电话：（021）58381116/58929916 传真：（021）58381116上海盛祥能源设备有限公司电话：（021）58381116/58929916 传真：（021）58381116注: 若加臭装置为箱式结构,型号后面应加注“X”。

燃气调压装置操作使用说明书（型号：HYTJ）天津市华迈燃气技术发展有限公司TianJin HuaMai Gas Technology＆Development Co.,Ltd.目录一、设备简介 (1)（一）、概述 (1)（二）、技术参数 (1)（三）、结构图 (2)（四）、流程图 (3)二、设备主要零件介绍 (4)（一）、一级调压器 (4)（二）、F-99调压器 (6)（三）、流量计（罗托克） (10)（四）、天津华迈加臭机（不锈钢） (12)（五）、放散阀 (13)三、安装注意事项 (13)四、操作说明（参照流程图） (14)（一）、运行前 (14)（二）、运行 (14)（三）、停用 (15)五、设备维护 (16)（一）、维护 (16)（二）、日常点检 (16)（三）、定期点检 (16)六、保证与服务 (17)七、天然气简介 (17)一、设备简介（一）、概述随着我国能源结构的变化和环保力度的不断加大，使天然气的开发和利用得到迅猛的发展。

压缩天然气是把井口天然气或管道天然气净化压缩后进行高压储存和运输，到达使用地点，经过多级换热、减压直接输入管网供应各类用户。

因而它具有系统简单、方便灵活特点。

该系统使用地距加压站在300公里以内为经济范围，一般不超过500公里。

供应规模5000-10000户为好，供气量500-1000Nm3/h为宜，过大或过小都使单位用气成本加大。

该系统较长输管线具有投资额度小、建设周期短、资金回收快等特点。

将来可为长输管线提供调峰和备用气源。

该系统进口压力一般为20Mpa，是撬车的压力，高压气体由撬车出来，先要经过卸气柱，然后再进入燃气调压装置。

进入燃气调压装置后要经过高压球阀、一级换热器，在一级热器中压缩天然气吸收热水的热量升温后进入到一级调压器中，经高压过滤器、高压气动切断阀、一级调压器减压到1.3-1.5MPa，降压后的气体进入到二级换热器中，经再次升温后进入到二级调压器中，由二级调压器将压力降到0.2-0.4MPa，最后进入外管网进行输送。

KJC-A-II型加臭机技术方案欧科能源技术（天津）有限公司目录一、加臭机配置报价清单二、加臭机基本设计参数三、加臭机设计执行标准四、加臭机特点介绍1、加臭机型号2、加臭泵型号3、产品简介4、加臭机参数5、加臭泵特点6、储罐介绍7、安装现场条件五、质量保证及技术服务一、加臭机配置报价清单二、加臭机设计基本条件：1、用户地点：用户自定2、产品名称：随动流量加臭机（自动加臭）3、安装使用地点：用户自定4、使用介质：天然气5、燃气的管道输送温度：-30 ℃～+50℃6、燃气流量：2000m3/h7、加臭点燃气管道的压力：1.72 MPa以下8、现场环境极限温度：-30 ℃～+50℃9、现场设备工作环境：在室外安装运行10、控制室内提供流量信号：三路4～20mA三、执行的标准及技术规范：《城镇燃气设计规范》GB50028《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257《城镇燃气输配工程施工及验收规范》CJJ33-2005《化工企业静电接地设计规程》HG/T20675《工业自动化仪表工程施工及验收规范》GBJ93四、自动加臭机介绍1、加臭机型号：KJC-A-II/60L生产厂家：欧科能源2、泵型号：电磁驱动隔膜式计量加药泵P746泵厂家：美国米顿罗3、产品简介：本装置主要用于向燃气系统加入微量的液态臭剂，采用全封闭工作方式。

按燃气流量变化比例加臭，浓度均匀，臭剂为四氢噻吩（THT）。

4、加臭机参数：①工作电压：AC220V 50Hz②功率：50W③最大输出压力：1.72MPa④储罐容积：60L⑤加臭量：最大2.2L/H5、计量泵特点：①产品的控制系统可接收一路4～20mA燃气流量信号,随燃气流量变化,按比例自动连续加臭。

设备输出调节频率范围在0～50次/分，通过频率设置可保证燃气流量在最大与最小范围内，都能保持加臭剂浓度均匀稳定，精确度≤±5%。

②具有自动、手动两种运行模式：在系统硬件上考虑了手动和自动的兼容性，自动、手动运行模式任意切换。

燃气自动加臭装置操作章程● 适用范围：本规程适用沈阳贝尔XXXX有限公司生产的RJZ、RTZ系列燃气自动加臭装置.1、开机1.1 打开加臭压缩机进、出口阀门。

关闭加臭机出口阀门。

打开自回流阀门。

检查加臭压缩机油位。

1.2 在控制室打开加臭系统，选择A或B压缩机，点击电脑开机按钮。

现场打开相应的A或B压缩机防爆电源开关。

加臭压缩机启动。

1.3 观察自回流情况。

加臭压缩机转动有无异常，浮子是否跳动。

1.4 自回流无异常，关闭自回流阀门。

打开加臭机出口阀门。

完成开机操作。

2、关机2.1 如无特殊需要。

关机时，可直接在控制室加臭机电脑控制系统上关闭加臭机。

控制系统操作详见Mroy系列加臭装置控制系统操作指南书3、加臭量的调整3.1 在正常加臭的条件下，关闭玻璃液位计下部的三通阀。

3.2 计算每次压缩时，液位下降的多少来确定单次加臭量。

液位计每一小格刻度代表500mg四氢噻吩。

3.3 调节加臭压缩机流量调整旋钮，直至调节到所需要的单次加臭量。

3.4 调整加臭机电脑控制系统的加臭频率，计算每分钟加臭压缩机的压缩次数。

3.5 通过每分钟加臭压缩机的压缩次数和单次加臭量，计算加臭系统的加臭量。

3.6 根据燃气流量决定开机时间长短。

完成加臭量的调整。

4 补充四氢噻吩4.1 当加臭机四氢噻吩贮罐液位计为100mm时，应补充四氢噻吩。

4.2 加臭机应停机。

打开四氢噻吩贮罐的补液阀门。

4.3 将导管一端插入四氢噻吩贮罐，另一端插入四氢噻吩桶。

将氮气瓶的氮气减压后导入四氢噻吩桶，利用氮气压力，将四氢噻吩补充至四氢噻吩贮罐。

4.4 当四氢噻吩贮罐液位达700mm时，停止补充四氢噻吩。

4.5 取出导管。

关闭四氢噻吩贮罐的补液阀门。

四氢噻吩桶，氮气瓶运回库房。

记录补液情况。

完成补充四氢噻吩的操作。

5 加臭机的维护6 加臭机的常见故障、原因及处理方法记录表格：《设备档案》除日常维护外，其他的定期维护维都要登记。

燃气自动加臭装置操作规程1、范围本规程规定了燃气加臭装置操作前的检查与准备、工作原理、操作步骤、维护保养、注意事项2、概述燃气加臭装置就是以隔膜计量泵为动力、通过自动控制,将加臭剂(四氢噻吩)注入燃气管道的燃气专业加臭设备;3、工作原理燃气管道供气时,流量计从管道中采集流量信号,通过二次表转变,以4~20mA电信号或以通讯方式输出,进入加臭控制器。

控制器根据流量信号的大小输出频率信号控制加臭泵,指挥加臭泵的电磁铁带动柱塞做往复运动,推动泵的隔膜使泵头容积发生变化,通过上、下单向阀吸入、排出臭剂。

排出的臭剂经过不锈钢管道通过加入管加到燃气管道中,完成加臭工作。

臭剂贮存在计量罐中。

4、操作前的检查与准备4、1 检查电源及流量信号的电路情况;4、2 检查各阀门及接口处有无渗漏;4、3 检查工作泵进、出口阀门、回流口阀门就是否有锈蚀情况;4、4 检查计量罐内臭剂不得少于液面计的20格标处4、5 检查加臭泵机油情况,润滑油液面高度在泵轴的1/2处4、6 首次工作时拧开工作泵排气口螺栓,5、操作与维护5、1 进入站场工艺区打开加臭装置控制柜内打开工作泵进、出口阀门、回流口阀门,关闭备用泵进、出口阀门,开启电源开关。

5、2 首次工作时拧开工作泵排气口螺栓,工作至气泡全部排出时,将排气口螺栓拧紧,调节行程调整螺母,以确定单次注入量;5、3 停机时首先关闭电源,然后再关闭泵的出口阀门。

5、4 系统试车手动控制、自动控制试验各一次,两泵交替试验;5、5 开车投入运行时,先将手动档试车5分钟,自动档试车10分钟,停机后检查系统工作情况各部无异常方可正式投入运转,运转前关闭回流口阀,打开加入口阀门及加入口前端阀门5、6 正常运转后,运行泵的防爆开关及进出口阀门可全部经常开启,但运行泵与备用泵要经常交替开启;若燃气量较小时加臭量很少,需每日定时适量加臭时,开泵时先开启泵的出口阀门,再开启电源开关,停泵时,先停泵的电源开关,然后再关闭泵的出口阀门(即开泵时先开阀门,停泵时先关电源)5、7计量罐内臭剂不得少于液面计的20格标处,否则应补加臭剂。
