中考物理二轮复习第十五讲生活用电练习 (含答案)

（物理）中考物理生活用电练习题及答案含解析一、生活用电选择题1．在家庭电路中，下列说法正确的是（）A. 灯与控制它的开关是并联的，与插座是串联的B. 家用电器失火时，先切断电源，后灭火C. 使用测电笔时，不能用手接触到笔尾的金属体D. 家庭电路中的空气开关跳闸了，一定是发生了短路【答案】B【解析】【解答】解：A、家庭电路中，灯与控制它的开关是串联的，灯与插座是并联的．故A错误；B、家用电器失火时，应先切断电源，后灭火，故B正确；C、使用测电笔辨别火线时，一定要用手接触笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．故C错误；D、家庭电路中的空气开关跳闸了，可能是发生了短路，也可能是用电器的总功率过大，故D错误．故选B．【分析】（1）家庭电路中的灯与控制它的开关是串联的，灯与插座是并联的；（2）由于水是导体，所以家用电器失火时，先切断电源，后灭火；（3）使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故；（4）电路中电流过大的原因有两个：一是短路；二是用电器的总功率过大．2．如图所示，连接灯泡的导线某处绝缘层破损且相碰，这时灯泡会（）A. 烧坏B. 变得更亮C. 正常发光D. 不能发光【答案】D【解析】【解答】连接灯泡的导线由于绝缘皮破损，使火线和零线直接连通，即造成短路，此时电流不经过用电器，直接从火线回到零线上，故此时灯泡不发光；此时短路，干路电流变大，大于保险丝的熔断电流，所以保险丝会熔断；故答案为：D。

【分析】家庭电路中电流的过大的原因是短路和总功率过大，即此时保险丝会熔断.3．关于家庭电路和安全用电，下列说法中正确的是（）A. 低于220V的电压都是安全电压B. 家庭电路中空气开关跳闸，一定是发生了短路C. 电冰箱的金属外壳应该用导线接地D. 家用电能表上的示数显示了家庭用电器消耗的总功率【答案】 C【解析】【解答】解：A、人体安全电压不高于36V，A不符合题意；B、家庭电路中空气开关跳闸，是由于电流过大，其原因除了短路外，还可能是用电器的总功率过大，B不符合题意；C、电冰箱的金属外壳应该用导线接地，防止金属外壳漏电时发生触电事故，C符合题意；D、家用电能表上的示数显示了家庭用电器消耗的电能，不是电功率，D不符合题意。

（物理）中考物理生活用电专项综合练习题及答案一、选择题1．如图所示的家庭电路中，有两个器件连接错误，它们是（）A. 闸刀开关和带开关的灯泡B. 带开关的灯泡和三线插座C. 带熔丝的二线插座和三线插座D. 闸刀开关和带熔丝的二线插座【答案】B【解析】【解答】解：开关应该和火线连接、灯泡和零线连接；三线插座的连接：左孔接零线、右孔接火线、上面的孔接地线，B符合题意。

故选B。

【分析】安全用电常识的应用。

2．“生活处处有物理，留心观察皆学问”．下面对有关现象的解释，正确的是（）A. 塑料吸盘能贴在光滑的墙上是利用了大气压强B. 用高压锅煮食物容易熟，是因为液体沸点随气体压强的增大而降低C. 家庭电路中的电灯、插座、电视机是串联的D. 保险丝熔断后，可以用铜丝替代【答案】A【解析】【解答】A、塑料挂钩的吸盘能贴在光滑的墙上，是因为受到大气压强的作用，A 符合题意；B、用高压锅煮饭，是利用了锅内气压升高，水的沸点升高的原理，B不符合题意；C、我国家庭电路中的电灯、插座、电视机是并联的，不是串联的，C不符合题意；D、家庭电路中的保险丝熔断后，绝对不能用铁丝或铜丝代替，否则或发生火灾，D不符合题意．故答案为：A．【分析】（1）大气对浸在它里面的物体产生压强，即大气压强；（2）高压锅是利用锅内气压增大、沸点升高的原理煮熟食物的；（3）家庭电路中各电器之间，插座和电器之间是并联的；（4）保险丝应选用电阻率大，熔点低的材料．3．如图所示的四张图片中，对应物理知识阐述正确的是（）A. 甲图中闭合开关后看到的现象称为电磁感应现象B. 乙图展示了发电机的原理C. 丙图把拉线开关接在灯和火线之间更能保证用电安全D. 丁图所示用皮毛摩擦胶棒，橡胶带负电是由于皮毛束缚电子的能力比较强【答案】C【解析】【解答】解：A、甲图是奥斯特实验，说明通电导线周围有磁场，故A错误；B、发电机是利用电磁感应的原理制成的，该装置中没有电源，故B错误；C、从安全用电的角度分析，把拉线开关接在灯和火线之间更能保证用电安全，故C正确；D、用毛皮摩擦橡胶棒，橡胶棒的原子核束缚核外电子本领强、夺得电子，因有了多余电子带负电，毛皮的原子核束缚核外电子的本领弱，就会失去电子，因缺少电子带正电．故D错误；故选C．【分析】（1）奥斯特实验说明通电导线周围有磁场；（2）发电机是利用电磁感应的原理制成的，该装置中没有电源；（3）在家庭电路中，开关应该接到火线和用电器之间；（4）不同的物质原子核束缚核外电子的本领有强有弱，两种物质相互摩擦时，原子核束缚核外电子本领强的夺得电子，因多余电子带负电，原子核束缚核外电子本领弱的失去电子，因缺少电子带正电．摩擦起电的实质不是创造了电，而是电子的转移．4．关于家庭电路和安全用电，下列做法中正确的是（）A. 可以用铜丝代替保险丝B. 螺旋口灯泡的螺旋套要接在零线上C. 把用电器的三脚插头改为两脚插头接在两孔插座上使用D. 在未断开电源开关的情况下检修电路【答案】B【解析】【解答】解：A、用铜丝代替保险丝，会使得当家庭电路中电流过大时不能熔断起不到切断电路的作用，故A错误；B、安装家庭电路时，电灯和开关串联后连在火线上，这样开关能控制灯泡，并且在灯泡损坏时，更换灯泡时，断开开关，切断了火线，更换灯泡时更安全．故B正确；C、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故C错误；D、在未断开电源开关的情况下检修电路是不安全的，故D错误；故选B．【分析】（1）禁止用铜丝代替保险丝，禁止用橡皮胶代替电工绝缘胶布；（2）电灯的正确连接方法：火线过开关入灯泡顶端的金属点，零线直接进入灯泡的螺旋套．（3）用电器的三脚插头能防止金属外壳漏电而触电，不能用两脚插头代替．（4）在未断开电源开关的情况下检修电路是不安全的．5．小明用如图所示电路做“探究熔丝熔断原因”的实验．闭合开关，灯正常发光．下列方法能使熔丝熔断的是（）A. 用一根导线接A，B间B. 用一根导线接B，D间C. 用一根导线接C，D间D. 用灯泡替代AB间导线接入电路【答案】B【解析】【解答】A用一根导线接A、B间时，电路中仍串联有灯泡，所以不会熔断，A不符合题意；B用一根导线接B、D间时，会短路小灯泡，此时只有熔丝连入电路，会熔断，B符合题意；C用一根导线接C、D间时，熔丝被短路，电路中连有灯泡，不会熔断，C不符合题意；D用灯泡替代AB间导线接入电路时，电路中的电阻更大，电流就更小了，熔丝不会熔断，D不符合题意；故答案为：B.【分析】当电路短路时，电路中的电流过大，熔丝产生的热量较多会熔断.6．如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是（）A. 灯泡短路B. 灯丝断了C. 开关接触不良D. 插座短路【答案】B【解析】【解答】解：AD、若灯泡短路、插座短路，会使火线和零线连接，造成短路，使保险丝烧断或跳闸，用试电笔测A点氖管不会发光，故AD错；B、灯丝断了，开关闭合后，A点连接火线，可以使氖管发光；B点与零线相连，不会使氖管发光，符合题意，故B正确；C、开关接触不良，A点不能连接火线，不会使氖管发光，故C错；故选B．【分析】试电笔在使用时，应将笔尖接触导线，手接触笔尾的金属体，这样就可以形成回路，如果是火线，氖管会发光．7．家中空气开关跳闸后，手动使它复位，但又立即跳闸．导致这种现象的原因不可能的是（）A. 控制用电器的开关短路B. 用电器短路C. 电路中用电器总功率过大D. 空气开关的额定电流过小【答案】A【解析】【解答】跳闸的原因可能是用电器短路，总功率过大，或者它的额定电流过小. 开关被短路，相当于开关闭合，不会造成跳闸 .故答案为：A .【分析】空气开关跳闸的原因是家庭电路中的电流超过了空气开关的额定电流；造成电流过大的原因可能是短路，也可能是电路中的总功率过大；用电器短路可能引起电路中的电流过大，用电器的开关短路时，开关失去控制用电器的作用，不会造成电路中的电流过大 .8．关于家庭电路及安全用电，下列说法正确的是（）A. 验电笔是用来测试物体是带正电还是带负电的B. 家庭电路中，控制各个灯具的开关都应安装在火线上C. 低于220V的电压对人体都是安全的D. 只有当人体接触带电体时，才可能发生触电事故【答案】 B【解析】〖解答〗解：A、验电笔是用来辨别火线和零线，故A错；B、家庭电路中，控制各个灯具的开关都应安装在火线上，故B正确；C、不高于36V的电压对人体都是安全的，故C错；D、只有当人体接触带电体时，且对人体造成一定的伤害才可能发生触电事故，故D错。

中考物理总复习《生活用电》专项提升练习题-带有答案学校：___________班级：___________姓名：___________考号：___________一、单选题1．造成人体发生触电事故的原因是（）A．人体带了电B．有电流通过了人体C．有电压加在人体上D．通过人体的电流达到一定程度2．下列说法正确的是（）A．可以用湿毛巾擦点亮的电灯B．家用电器的金属外壳应该接在零线上C．试电笔可以检测出家庭电路的零线和火线D．绝缘体不导电是因为内部没有电子3．触电事故的防范最重要的是要有安全用电的意识，遵守安全用电原则。

为确保用电安全，下列做法正确的是（）A．高大建筑的顶端安装避雷针B．高压线下钓鱼C．更换打泡、搬动电器前可以不断开电源开关D．保险装置、插座、导线、家用电器达到使用寿命时不需更换4．如图所示，晓彤将验电笔放在物理书上，手推书在水平桌面上做匀速直线运动，下列说法正确的是（）A．验电笔相对桌面是静止的B．验电笔受到水平向左的摩擦力C．晓彤使用验电笔检查电路时，手要接触后端的金属部分D．晓彤能从各个角度看到验电笔，是因为验电笔发生镜面反射的缘故5．如图所示，是小刚家里部分电路的示意图，当闭合开关S后，发现电灯L不亮，检查保险丝没有熔断，小刚同学用试电笔分别测试A、B、C、D四点，发现A、C、D三处试电笔发光，B处不发光，则此电路故障应是（）A．火线和零线短路B．电灯L短路C．电线AC段某处断路D．电线BD段某处断路6．随着人民生活水平的提高，居民家里用电器的种类和数目在不断增加，给我们生活带来方便的同时也带来安全隐患．下列做法正确的是（）A．开关应接在灯和零线之间B．用电器的金属外壳不用接地线C．在现有的照明电路中，增加大功率用电器时只需换上足够粗的保险丝即可D．当电路被保险丝装置切断时，要先找到发生事故的原因，排除之后再恢复供电7．如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮，断开S1、保持S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光．则故障可能是（）A．ac间断路B．bd间断路C．灯泡L2断路D．b点到零线之间断路8．如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。

（物理）中考物理生活用电专项训练及答案含分析一、生活用电选择题1．以下图，以下说法中不正确的选项是（）A.S1再闭合时，电流表测L1的电流B.使用测电笔时，手指应按住笔卡C.当导体 ab 左右挪动时，电表指针会偏转D.当滑片 P 向右挪动时，电磁铁磁性减弱【答案】 A【分析】【解答】解： A、当开关S1闭合时，电流表和灯泡L2串连，所以电流表测的是灯泡 L2中的电流．故 A 错误；B、使用测电笔鉴别火线时，必定要用手涉及笔尾的金属部分，不可以用手涉及测电笔前端的金属探头，不然会造成人身触电事故．故 B 正确；C、以下图的是电磁感觉现象，当导体左右运动时，导体在磁场中作切割磁感线运动，此时电路中有感觉电流产生，所以电表指针会偏转．故 C 正确；D、当滑片向右滑动时，滑动变阻器连入电路的电阻会变大，电路中的电流会变小，电磁铁的磁性会减弱．故 D 正确．应选 A【剖析】本题的四个选项考察的是不一样的知识点，所以要对四个选项逐一剖析后才能得出正确答案．. 对此电路，下2．某家庭电路的部分电路以下图，此中甲、乙两处罚别装用电器和开关列说法正确的选项是（）A. 火线上的保险丝应当改装到零线上B.甲处应装用电器，乙处应装开关C. 当用电器功率增大时，经过保险丝的电流就增大D. 当保险丝熔断后，能够用铜丝取代【答案】 C【分析】【解答】火线上的保险丝假如改装到零线上，当保险丝熔断时，电路还有电不安全 .假如甲处应装用电器，乙处应装开关，当开关断开时，用电器还带电，当用电器功率增大时，由 I=P/U，经过保险丝的电流就增大，当保险丝熔断后，假如用铜丝取代不可以起到保险作用。

故答案为： C。

【剖析】本题考察学生连结家庭电路的掌握状况。

全部家用电器和插座都是并联的。

而开关则要与它所控制的用电器串连，开关要接在火线上。

两孔插座接法：左孔接零线，右孔接火线；安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。

3．小敏的妈妈从市场买了一只低价台灯，装上“ 220V25W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立刻全都熄灭，原由可能是（）A. 插头与插座接触不良B.灯泡的灯丝断了C.台灯的灯座内短路D. 台灯的插头内断路【答案】 C【分析】【解答】因为台灯和其余用电器并联，插头与插座接触不良或灯泡的灯丝断了，只好使本支路的灯（台灯）不亮，不可以使其余的灯熄灭，A、B 不合题意；C、台灯的灯座内短路，当插头插入插座时，会造成电源短路，使保险丝烧断或跳闸，使室内电灯立刻全都熄灭， C 切合题意；D、台灯的插头内断路，只好使本支路的灯（台灯）不亮，不可以使其余的灯熄灭， D 不合题意 .故答案为： C．【剖析】家庭电路中的所实用电器并联， ABD 三种状况只会造成台灯自己不亮；假如台灯的灯座内短路，当插头插入插座时，会造成电源短路，此时电路中的电流过大，使保险丝烧断或跳闸 .4．以下图的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，用试电笔检测 A 点氖管发光，检测 B 点氖管不发光，发生这一现象的原由可能是（）A. 灯丝断了B. 灯泡短路C. 开关接触不良D. 插座短路【答案】A【分析】【解答】解： A、灯丝断了，开封闭合后， A 点连结火线，能够使氖管发光； B 点与零线相连，不会使氖管发光，切合题意，故 A 正确；BD、若灯泡短路、插座短路，会使火线和零线连结，造成短路，使保险丝烧断或跳闸，用试电笔测 A 点氖管不会发光，故 BD 错；C 错；C、开关接触不良， A 点不可以连结火线，不会使氖管发光，故应选 A．【剖析】试电笔在使用时，应将笔尖接触导线，手接触笔尾的金属体，这样就能够形成回路，假如是火线，氖管会发光．5．以下图的物理现象波及的物理知识正确的选项是（）A.电电扇工作时主要将电能转变成机械能B.家庭电路中的电能表是丈量电流做功快慢的C.法拉第依据图示电磁感觉的原理制成了电动机D.测电笔按图示的方法使用能够鉴别家庭电路中的火线与零线【答案】 A【分析】【解答】解：A、电电扇工作时，耗费了电能，获得了机械能，所以将电能转变为了机械能；故 A 正确；B、电能表是丈量家庭电路耗费电能多少的仪表；故 B 错误；C、法拉第依据图示电磁感觉的原理制成了发电机；故 C 错误；D、使用测电笔时，手一定接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线，故 D 错误．应选 A．【剖析】（ 1 ）用电器工作的本质是将电能转变成其余形式的能；（2）电能表是丈量电能的仪表；（3 ）发电机的原理是电磁感觉；（4）测电笔的正确使用方法：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线．6．在以下安全提示中与它相应的解说不正确的选项是（）A.打雷时请勿在大树下躲雨﹣﹣雷击时电流很大，且易经大树流入大地B.不可以用湿抹布擦抹正在工作的用电器﹣﹣一般的生活用水是导体C.高压危险请勿凑近﹣﹣只有高压电对人体才是不安全的D.洗衣机的金属外壳要接地﹣﹣防备外壳漏电发生触电事故【答案】 C【分析】【解答】解：A、雷简单击中地面上尖端、崛起的物体，打雷下雨时，雷很简单击中大树，大树中有电流时对人是不安全的，故 A 正确；B、水是电的导体，用湿抹布擦带电的用电器时，可能会因湿抹布导电而发生触电事故，故 B 正确；C、只有不高于36V 的电压对人材是安全的，而低于1kV 的电压都是低压，故 C 错误；D、家用电器使用时金属外壳要接地．当用电器的外壳和火线间的绝缘损坏，使外壳带电，电流就会流入大地，不会对人体造成损害，故 D 正确．应选 C．【剖析】（1）雷雨时，特别要当心的是，必定不可以到高耸的物体（如旗杆、大树、烟囱、电杆等）下站立，这些地方最简单遭受雷电侵袭．（2）湿物体是导体，接触带电体简单发生触电．（3）安全电压规定为不高于 36V．（4）有金属外壳的家用电器，要接地线，以防漏电时，人不会发生触电事故．7．生活中到处有物理，小明同学养成了察看生活的好习惯，他对察看到的一些现象做了以下解说，此中解说正确的选项是（）A.家里保险丝熔断，必定是用电器功率过大造成的B.能够用铜丝和铁丝取代保险丝C.发现有人触电时，应立刻用手把他拉开D.电饭锅用三脚插头和三孔插座，是为了防备锅体漏电造成触电事故【答案】 D【分析】【解答】解：A、家里保险丝熔断，可能是用电器功率过大造成的，也可能是某处发生短路，造成电路中电流过大．故 A 选项说法错误，不切合题意；B、当家庭电路中电流过大时，保险丝先熔断，切断电路，起到保护电路的作用．假如把铜丝和铁丝取代保险丝，铜和铁的熔点较高，不会轻易熔断，很有可能发生电火灾．故 B 选项说法错误，不切合题意；C、发现有人触电时，假如直接用手把他拉开，因为人体是导体，这样会造成施救者也发生触电事故，应先切断电路，再实行急救．故 C 选项说法错误，不切合题意；D、电饭锅用三脚插头和三孔插座，是为了防备锅体漏电造成触电事故．故 D 选项说法正确，切合题意．应选 D．【剖析】解决本题要知道安全用电的原则，理解当家庭电路中的电流过大时，保险丝会熔断起到断开电路的作用．8．石墨烯是当前获得世界宽泛关注的纳米资料，它的熔点超出2000℃，它拥有优秀的导电性、导热性、高强度和超轻浮等属性。

中考物理总复习《生活用电》专项提升练习题（含答案) 学校:___________班级：___________姓名：___________考号：___________考点精练一．选择题（共27小题）1．（真题来源：铁西区校级模拟）关于家庭电路，下列说法正确的是() A．空气开关自动断开，一定是电路中某处出现了短路B．家用电器的金属外壳一定要接地C．使用试电笔时，手一定不能接触笔尾金属体D．电能表测量的是家用电器的电功率2．（真题来源：山西模拟）小明为社区组织的普及安全用电常识活动制作了宣传页，编制了一些判断正误的题目，下列题目正确的是()A．能用湿布擦正在工作的电视机B．输电线上不能晾晒衣服C．微波炉的金属外壳不需要接地D．用铜丝可以替代保险丝3．（真题来源：宝塔区校级期末）如图为试电笔的结构及使用方法。

下列说法正确的是()A．笔尖、外壳、电阻和氖管均属于导体B．用试电笔可以判断物体是带正电还是带负电C．在两种使用试电笔的方法中，甲是正确的，乙是错误的D．使用试电笔时，若氖管发光，说明接触处与火线是连通的4．（真题来源：原州区模拟）下列关于生活用电常识的认识中，符合要求的是() A．使用试电笔时，手指不能碰到笔尾的金属帽，以免触电B．三脚插头的用电器也可插入两孔插座C．家庭电路中开关接在火线或零线上都可以D．电路中保险丝熔断可能是短路造成的5．（真题来源：环江县三模）下列关于电学知识说法正确的是()A．使用测电笔时人手必须接触笔尾的金属体B．洗衣机使用三孔插座主要是为了防止雷击C．验电器的金属箔片张开是因为带异种电荷D．家庭电路中空气开关跳闸一定是发生短路6．（真题来源：张店区一模）下列关于家庭电路的说法中正确的是() A．同时工作的用电器越多，用电器的总电阻越大B．空气开关跳闸一定是发生了短路C．使用试电笔时，手指不能碰到金属笔尖D．人的双脚站在绝缘体上时，一只手接触火线另一只手同时接触零线不会触电7．（真题来源：新泰市一模）如图是我们家庭电路正常工作的一部分。

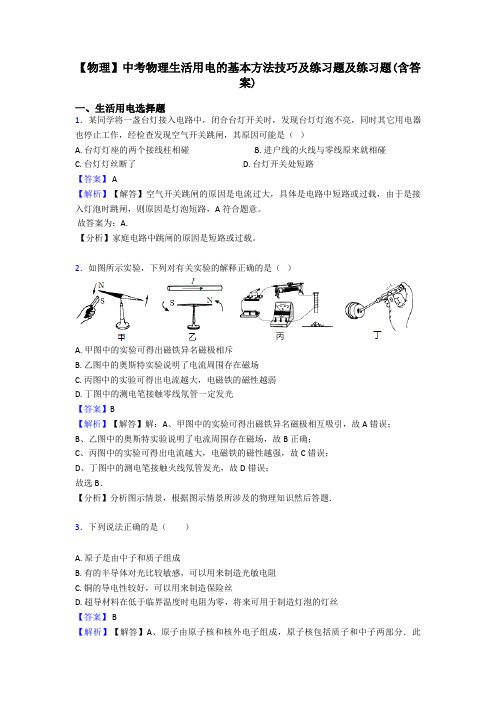

【物理】中考物理生活用电的基本方法技巧及练习题及练习题(含答案)一、生活用电选择题1．某同学将一盏台灯接入电路中，闭合台灯开关时，发现台灯灯泡不亮，同时其它用电器也停止工作，经检查发现空气开关跳闸，其原因可能是（）A. 台灯灯座的两个接线柱相碰B. 进户线的火线与零线原来就相碰C. 台灯灯丝断了D. 台灯开关处短路【答案】 A【解析】【解答】空气开关跳闸的原因是电流过大，具体是电路中短路或过载，由于是接入灯泡时跳闸，则原因是灯泡短路，A符合题意。

故答案为：A.【分析】家庭电路中跳闸的原因是短路或过载。

2．如图所示实验，下列对有关实验的解释正确的是（）A. 甲图中的实验可得出磁铁异名磁极相斥B. 乙图中的奥斯特实验说明了电流周围存在磁场C. 丙图中的实验可得出电流越大，电磁铁的磁性越弱D. 丁图中的测电笔接触零线氖管一定发光【答案】B【解析】【解答】解：A、甲图中的实验可得出磁铁异名磁极相互吸引，故A错误；B、乙图中的奥斯特实验说明了电流周围存在磁场，故B正确；C、丙图中的实验可得出电流越大，电磁铁的磁性越强，故C错误；D、丁图中的测电笔接触火线氖管发光，故D错误；故选B．【分析】分析图示情景，根据图示情景所涉及的物理知识然后答题．3．下列说法正确的是（）A. 原子是由中子和质子组成B. 有的半导体对光比较敏感，可以用来制造光敏电阻C. 铜的导电性较好，可以用来制造保险丝D. 超导材料在低于临界温度时电阻为零，将来可用于制造灯泡的灯丝【答案】 B【解析】【解答】A、原子由原子核和核外电子组成，原子核包括质子和中子两部分．此选项错误；B、光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器．此选项正确；C、铜丝的熔点高，电路中温度升高，不能及时熔断，起不到保护作用，故不能用铜导线或铁丝代替．此选项错误；D、灯泡灯丝发光利用的是电流的热效应．超导体的电阻为零，所以不具有热效应，不能用来制作灯丝．此选项错误．故选B．【分析】①物质由分子组成，分子由原子组成，原子包括原子核和核外电子两部分；②光敏电阻的概念：光敏电阻器又叫光感电阻，是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器，半导体材料已经大量使用在各种用电器上，如太阳电池、条形码扫描器电脑等；③保险丝是用电阻率比较大、熔点比较低的铅锑合金制成的，当电路中电流过大时，保险丝产生的热量较多，温度升高能及时达到熔点而熔断；④超导体的电阻为零，所以不具有热效应．本题考查了学生对半导体应用、保险丝的作用及物质结构、超导体应用的了解与掌握，属于基础题目．4．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关.对此电路，下列说法正确的是（）A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器，乙处应装开关C. 当用电器功率增大时，通过保险丝的电流就增大D. 当保险丝熔断后，可以用铜丝代替【答案】C【解析】【解答】火线上的保险丝如果改装到零线上，当保险丝熔断时，电路还有电不安全.如果甲处应装用电器，乙处应装开关，当开关断开时，用电器还带电，当用电器功率增大时，由I=P/U，通过保险丝的电流就增大，当保险丝熔断后，如果用铜丝代替不能起到保险作用。

第十五讲生活用电命题点一安全用电1. 下列符合安全用电的做法是( )A. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用B. 家庭电路出现故障，断电后进行检修C. 将开关接在家庭电路的零线上D. 拔插头时用手直接拽插头上的电线2. 下列做法中符合安全用电要求的是( )3. 下列关于安全用电的说法正确的是( )A. 家庭电路中，用电器的金属外壳可以不用接地线B. 使用测电笔时，手指应该接触笔尾金属体C. 用湿抹布可以擦拭正在发光的电灯D. 在一个插线板上可以同时接入多个大功率用电器4.关于安全用电，下列说法正确的是( )A. 螺口灯泡的螺旋应接在火线上B. 使用测电笔时，手指不能接触笔尾的金属体C. 不高于36 V的电压一般对人体是安全的D. 若家庭电路中发生了断路，则电路中的各元件一定不带电5.下列关于安全用电做法正确的是( )A. 在户外遇到雷雨的时候，应到大树下躲避B. 更换电灯泡时，应先切断电源C. 遇到有人触电，应立即用手将他拉离带电体D. 用电器在使用时起火，应立即用水浇灭命题点二家庭电路连接6. 关于家庭电路，下列说法正确的是( )A. 电能表是用来测量电路消耗电能的仪表，应安装在总开关之前B.电热毯内的电阻丝断了，只需将断头接上后仍可安全使用C. 当电路因故障导致保险装置断开时，只需更换保险丝或使空气开关复位D. 家用电器或电线着火时，首先应立即灭火7.用笔画线代替导线将图中的插座接入家庭电路中．第7题图8.请用笔画线代替导线，将图中的开关、螺口节能灯正确地接入家庭电路．第8题图命题点三家庭电路故障分析9.如图所示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是( )A. 插座短路B. 电热壶短路C. AB间断路D. CD间断路第9题图10.小刚家有一个带有开关、指示灯和多个插座的接线板，如图所示．每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下列说法中正确的是( )第10题图A. “跳闸”的原因是接线板中的电路发生了断路B. “跳闸”的原因是接线板中的电路发生了短路C. 接线板上的多个插座与指示灯串联D. 接线板上的开关与指示灯并联【延伸】如图所示的家庭电路中，灯泡L与插座是______联的，灯泡L正常工作时的电压是________V．正常工作时，用试电笔检测插座的两孔，只有________孔氖管发光．若闭合开关S，发现灯泡L不亮，用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是______________________．延伸题图答案：1. B 【解析】将电风扇三线插头最长的脚折弯后，插入两孔插座上使用，电风扇的金属外壳不能和大地相连，如果火线漏电导致外壳带电，人就会有触电的危险，不安全，A错误；家庭电路出现故障后，为了安全，应该先断电，再进行检修，B正确；开关接在零线上时，断开开关，用电器还和火线接通，人修理或使用用电器时可能触电，所以开关要接火线，C错误；拔插头时用手直接拽插头上的电线可能损坏插头、拽断或磨损导线，产生安全隐患，D错误．故选B.2. D3. B 【解析】家庭电路中，为了安全，用电器的金属外壳必须接地线，否则容易发生漏电而引发触电事故，A错误；使用测电笔时，手指一定要接触笔尾的金属体，这样才能形成回路、判断火线或零线，但是千万不可接触笔尖金属体，那样可能造成触电事故，B正确；用湿抹布擦拭正在发光的电灯，发光的电灯属于带电体，用湿布擦拭时，湿布属于导体，电流可能通过湿布传到人体，发生触电事故，C错误；在一个插线板上同时接入多个大功率用电器，可能会因为通过导线的电流过大使导线发热过多而燃烧引发火灾，D错误．故选B.4. C 【解析】本题考查家庭电路和安全用电常识．为保证安全，螺口灯泡的螺旋要接在零线上，这样在擦拭灯泡时不至于触电，故A选项错误；使用测电笔时，手要接触笔尾的金属体，故B 选项错误；我国规定的安全电压不高于36 V，故C选项正确；家庭电路中的断路一般包括火线断路或零线断路，若只是零线断路，则用电器仍连接在火线上，所以各元件仍然带电，故D选项错误．故选C.5. B 【解析】6. A 【解析】电能表是用来测量电路消耗电能多少的仪表，安装在总开关之前，A正确；电热毯内的电阻丝断了，将断头接上，连接处电阻较其他地方大，发热多，易烧焦，不安全，B错误；电路因故障导致保险装置断开，应详细检查电路查找故障，排除故障后，再更换保险丝或使空气开关复位，C错误；家用电器着火时，应先切断电源，然后再灭火，D错误．故选A.7. 如答图所示(2分)第7题答图【解析】该插座是一个组合插座，是由一个双孔插座和一个三孔插座组成的，对于上面的双孔插座连接时，左孔要接零线，右孔要接火线；对于下面的三孔插座，要按照“左零右火上接地”的要求进行连接．8. 如答图所示(2分)第8题答图【解析】本题考查家庭电路的基础知识和家庭电路的连接．开关应一端接火线，另外一端接灯泡；对于螺丝口灯泡，电流要从灯泡顶端流进，再从螺旋套处流出，所以电流要从火线过开关接灯泡顶端，灯泡的螺旋套和零线进行连接．9. D电路图分析：题图为家庭电路图，电灯L、三孔插座和电热壶依次并联接入电路中．其中：电灯L所在支路与火线的连接点为A点，与零线的连接点为C点；三孔插座与零线的连接点为D点，与火线的连接点B点．思路推导：一题多解：对于电路故障的选择题也可以将各选项依次代入进行推导判断：10. B 【解析】接线板中的电路断路只会导致所连接的用电器不能正常工作，故A选项错误；接线板中的电路短路导致电路中电流过大，就会产生“跳闸”现象，故B选项正确；接线板上的多个插座与指示灯并联连接，互不干扰，故C选项错误；接线板上的开关与指示灯串联，可以同时控制指示灯的工作，故D选项错误．故选B.【延伸】并220 右灯泡断路【解析】在家庭电路中，用电器互不影响，即灯泡L与插座并联，灯泡L正常工作时的电压为220 V．根据左零右火的原则，结合题图可知右孔接火线，用试电笔检测插座的两孔，只有右孔氖管发光．闭合开关，灯泡L不亮，而A点氖管发光，B点氖管不发光，说明接火线、零线处正常，则只能是灯泡断路．。

中考物理高频考点《生活用电》专题训练-带答案A级夯实基础命题点一家庭电路1. [2023·新疆]下列家用电器中，电源插头为两脚插头的是（）A. 电冰箱B. 洗衣机C. 电暖气D. 电视机2. 关于家庭电路，下列说法正确的是（）A. 用电器的开关要接在零线和用电器之间B. 电路中使用的用电器增多时，漏电保护器可能跳闸C. 电能表是测量家庭电路中用电器总功率的仪表D. 使用试电笔时，手要接触笔尾金属体命题点二家庭电路故障分析3. [2023·郴州]小敏同学按如图所示的电路图连接了一个模拟家庭电路。

开关 S 闭合后，灯泡能正常发光，用试电笔检测插座的两孔，氖管均不发光。

针对该模拟电路，有四位同学发表了以下的观点，你认为正确的是（）A. 小华说：“保险丝是用电阻较大、熔点较高的材料制成的。

”B. 小龙说：“灯泡能正常发光，所以灯泡的连接是安全、合理的。

”C. 小丽说：“插座无法正常工作，原因可能是cd 间断路。

”D. 小潇说：“插座无法正常工作，原因可能是ab 间断路。

”4. 如图所示，闭合开关 S，发现灯 L 不亮，用试电笔接触 M 点时氖管发光，而接触N、Q 点时氖管均不发光。

若仅有一处发生断路，则该处可能是（）A．熔丝处B． P、M 间某处C． M、N 间某处D． N、Q 间某处命题点三安全用电5. 高频考点 [2023·福建改编]下列做法符合安全用电原则的是（）A. 高压线断落触地可以走近查看B. 在高压线附近放风筝C. 在灯和零线之间接开关D. 更换灯泡前先断开电源6. [2023·永州改编]“珍爱生命，安全用电”，生活中掌握一些安全用电的知识是我们人生成长的必修课，下列符合安全用电原则的是（）A. 发现有人触电，直接用手将其拉开B. 用湿抹布擦发光的灯泡C. 绝缘皮破损的导线继续使用D. 搬动电风扇前应断开电源开关命题点四家庭电路作图7. 如图，请用笔画线代替导线，将三孔插座、开关和电灯分别接入电路。

第十五讲生活用电一、填空题1．(黔东南州)我国家庭电路电压是220 V，家庭电路中电视机和电灯的连接方式是并联(选填“串联”或“并联”)的，控制电灯的开关应接在火(选填“零”或“火”)线上。

2．(福建)如图照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是cd段断路；试电笔发亮时，火线、试电笔、人体与大地构成串联电路。

3．(菏泽)如图所示的家庭电路中，控制电灯的开关应接在 A 处；接地线应接在三孔插座的 C 插孔处。

4．(济宁)“珍爱生命，安全用电”是同学们日常生活必须具备的安全意识。

在家庭电路中，为防止触电事故的发生，必须把用电器的开关安装在火线上，用测电笔辨别火线、零线时，图中执笔方式正确的是甲。

5．(安徽模拟)如图是小明家的部分电路，若ab间断路，灯泡L 仍能(选填“仍能”或“不能”)正常工作。

6．(瑶海区模拟)家庭电路中保险丝熔断后，用下面的方法进行电路故障检测，如图所示。

家庭电路的电压恒为220 V，断开家里所有电器的开关，用一个普通的白炽灯L(额定电压220 V)作为“检测灯”与熔断的保险丝并联，然后闭合S、S1，若“检测灯”L正常发光，说明灯泡L1短路(选填“短路”“开路”或“正常”)。

7．(蜀山区模拟)如图所示，甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，乙产生电流过大的原因是电路短路；而甲产生电流过大的原因是用电器总功率过大。

二、选择题8．(武威)小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是( C )A．书房插座B．台灯插头C．台灯灯座D．台灯开关9．(重庆B卷)下列关于电学知识说法正确的是( B )A．洗衣机使用三孔插座主要是为了防止雷击B．使用测电笔时人手必须接触笔尾的金属体C．验电器的金属箔片张开是因为带异种电荷D．家庭电路中空气开关跳闸一定是发生短路10．如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。

中考物理专题复习《生活用电》（含答案）一、选择题（本题共计 12 小题，每题 3 分，共计36分）1. 在家庭电路中，下列说法正确的是（）A.灯与控制它的开关是并联的，与插座是串联的B.电路中电流过大的原因之一是使用的用电器总功率过大C.增加大功率用电器时，只需换上足够粗的保险丝即可D.使用测电笔时，不能用手接触到笔尾的金属体2. 下列关于家庭电路的说法中正确的是（）A.使用电冰箱时必须使用三孔插座B.能够使试电笔氛管发光的是零线C.熔丝（保险丝）熔断后可以用铜丝代替D.控制电路的开关应接在零线和用电器之间3. 小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象。
