DVI接口详解

视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA端子也叫D-Sub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。

很多投影机上还有BGA输出接口，用于视频的转接输出。

3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

电脑显卡的输出接口指南HDMIDisplayPort还是DVI电脑显卡的输出接口指南：HDMI、DisplayPort还是DVI在如今数字化高清的时代，电脑显卡的输出接口成为了用户选择显卡的一个重要因素。

不同的接口类型提供了不同的视频和音频传输功能，因此了解和选择适合自己需求的接口变得至关重要。

本文将向读者介绍常见的电脑显卡输出接口——HDMI、DisplayPort和DVI，并分析其特点及适用场景，以帮助读者做出明智的选择。

一、HDMI（High Definition Multimedia Interface）接口HDMI接口是一种数字传输接口，被广泛用于连接电视、显示器和其他高清设备。

它具有以下特点：1. 高清传输：HDMI接口支持高清视频和音频的传输，最高可达到4K分辨率，同时支持更高帧率和更多色彩深度，提供卓越的视听体验。

2. 单一线缆传输：HDMI接口采用单一线缆传输，无需使用分音频和视频线缆，简化了布线工作，提供了更整洁的外观。

同时，HDMI接口还支持双向通信，可以传输遥控信号和设备控制命令。

3. 广泛兼容性：HDMI接口是全球应用最广泛的数字接口之一，几乎所有的高清电视、显示器和音频设备都支持HDMI接口，与其他接口兼容性也较好。

二、DisplayPort接口DisplayPort接口是由VESA（Video Electronics Standards Association）开发的一种数字音视频传输接口，它具有以下特点：1. 高性能传输：DisplayPort接口支持高清视频和音频的传输，最高可达到8K分辨率，同时支持更高帧率和更多色彩深度，提供卓越的图像质量和更流畅的动画效果。

2. 多功能接口：DisplayPort接口不仅可以传输视频和音频信号，还可以用作数据传输和设备控制，支持雷电和USB协议的扩展功能，满足了不同场景下的多样需求。

3. 灵活接线方式：DisplayPort接口支持可拆卸式电缆和无线传输，适应了不同设备之间的连接方式，增加了灵活性和便利性。

DVI-D和DVI-I有什么区别DVI，全称Digital Visual Interface，数字视频接口。

DVI接口规范制定于1999年，由Silicon Image、Intel、Compaq等公司共同组成的数字显示工作组推出的数字显示接口。

目前常见的DVI接口有两种，分别是DVI-Digital（DVI-D）与DVI-Integrated（DVI-I），DVI-D仅支持数字信号，而DVI-I则可以支持模拟信号，也就是说DVI-I的兼容性更强。

通常我们在显卡的接口部分，看到的是DVI-I接口，而在显示器处，看到的则是DVI-D接口。

DVI-D：纯数字DVI-I：数字＋模拟DVI-I接口旁边的4针是RAMDAC转出来的模拟信号DVI-I接口，它同时可兼容模拟接口概述：DVI-A ( A= Analog ) 是模拟信号接口，只能去接DVI-A 或者VGA 接口的信号。

DVI-D ( D= Digital ) 是数字信号接口，只能去接DVI-D 接口的信号。

DVI-I ( I = A+D = Integrated ) 含以上两个接口，在管脚定义上有明显的区分，当DVI-I 接VGA 时，就是起到了DVI-A 的作用；当DVI-I 接DVI-D时，只起了DVI-D 的作用。

DVI接口类型：DVI-D纯数字接口DVI-D是纯数字视频接口，它支持双TMDS连接，包含24个接触点，并以3行8列连接，如下图所示,其下的表格列出了引角的定义：DVI-D引脚定义DVI-I数字模拟兼容接口DVI-I是数字模拟视频兼容接口，它除了DVI-D包含的24个接触点外，还包含5个用于支持模拟视频的接触点，如下图所示：DVI-I引脚定义DVI信号传输：由于DVI信号通常有效的传输距离为5-7米，但有些应用场合，从信号源到显示设备间的距离要远远超过这个距离，为此，通过专门的设备来扩展DVI信号的传输距离，目前主要有三种方式：DVI线路中继器；DVI双绞线收发器；DVI光收发器目前市场上可提供将DVI信号扩展到30米左右的DVI信号线路中继器，将DVI信号传输到50米左右的双绞线收发器及将DVI信号通过DVI光收发器传输最远至数十公里的设备。

信号接口-视频输出端口介绍（HDMI、DVI、VGA、RGB、分量、S端子）1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA端子也叫D-Sub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。

很多投影机上还有BGA输出接口，用于视频的转接输出。

3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

DVI和VGA接口信号定义VGA和DVI接口定义与分类VGAVGA接口信号定义，对照下图:1(红(R) 5(地(GND) 9(空(NC) 13(水平同步信号(HS) 2(绿(G) 6(红地(RD) 10(地(GND) 14(垂直同步信号(VS) 3(蓝(B) 7(绿地(GD) 11(地(GND 15(空(NC) 4(空(NC) 8(蓝地(BD) 12(SDADVI如今带有DVI接口的液晶显示器十分普及，另外配备同样接口的显示卡也很常见，如此配合起来导致了DVI大行其道，而传统的VGA接口由于不能和数字信号完全匹配，因此逐渐走向没落。

DVI接口分为3大类5种标准，每种标准都有自己的应用范围，如果使用中不加以区别，就会影响显示设备的性能。

DVI详解DVI全称为Digital Visual Interface，它是1999年由Silicon Image、Intel(英特尔)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同组成DDWG(Digital Display Working Group，数字显示工作组)推出的接口标准。

它是以Silicon Image公司的PanalLink接口技术为基础，基于TMDS(Transition MinimizedDifferential Signaling，最小化传输差分信号)电子协议作为基本电气连接。

TMDS是一种微分信号机制，可以将象素数据编码，并通过串行连接传递。

显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS通道发送给接收器，经过解码送给数字显示设备。

DVI接口的阵脚定义目前常见的DVI接口有两种，分别是DVI-Digital(DVI-D)与DVI-Integrated(DVI-I)，DVI-D仅支持数字信号，而DVI-I则可以支持模拟信号，也就是说DVI-I的兼容性更强。

通常我们在显卡的接口部分，看到的是DVI-I接口，而在显示器处，看到的则是DVI-D接口。

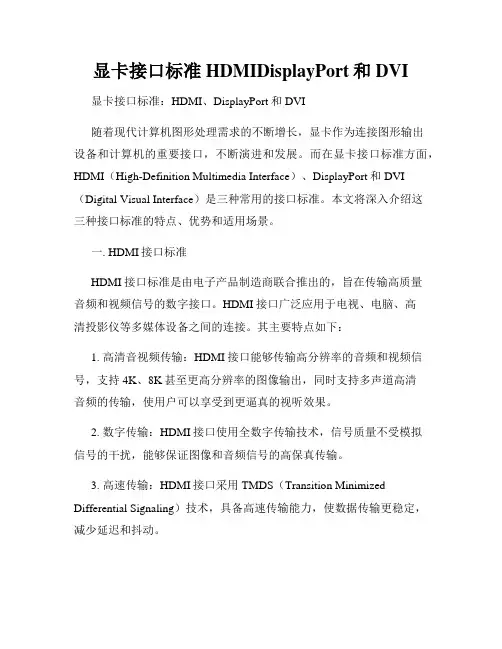

显卡接口标准HDMIDisplayPort和DVI显卡接口标准：HDMI、DisplayPort和DVI随着现代计算机图形处理需求的不断增长，显卡作为连接图形输出设备和计算机的重要接口，不断演进和发展。

而在显卡接口标准方面，HDMI（High-Definition Multimedia Interface）、DisplayPort和DVI （Digital Visual Interface）是三种常用的接口标准。

本文将深入介绍这三种接口标准的特点、优势和适用场景。

一. HDMI接口标准HDMI接口标准是由电子产品制造商联合推出的，旨在传输高质量音频和视频信号的数字接口。

HDMI接口广泛应用于电视、电脑、高清投影仪等多媒体设备之间的连接。

其主要特点如下：1. 高清音视频传输：HDMI接口能够传输高分辨率的音频和视频信号，支持4K、8K甚至更高分辨率的图像输出，同时支持多声道高清音频的传输，使用户可以享受到更逼真的视听效果。

2. 数字传输：HDMI接口使用全数字传输技术，信号质量不受模拟信号的干扰，能够保证图像和音频信号的高保真传输。

3. 高速传输：HDMI接口采用TMDS（Transition Minimized Differential Signaling）技术，具备高速传输能力，使数据传输更稳定，减少延迟和抖动。

4. 兼容性强：HDMI接口标准与DVI标准兼容，可以通过适配器实现两种接口之间的互联。

HDMI接口适用于需要高清音视频传输的场景，比如家庭影院、游戏设备和高清电视等。

二. DisplayPort接口标准DisplayPort接口标准是由VESA（Video Electronics Standards Association）制定的，旨在替代传统VGA和DVI接口标准，提供更高的图像质量和更便捷的连接方式。

DisplayPort接口的主要特点如下：1. 高分辨率支持：DisplayPort接口支持高分辨率视频输出，能够满足4K、8K等超高清分辨率的显示需求。

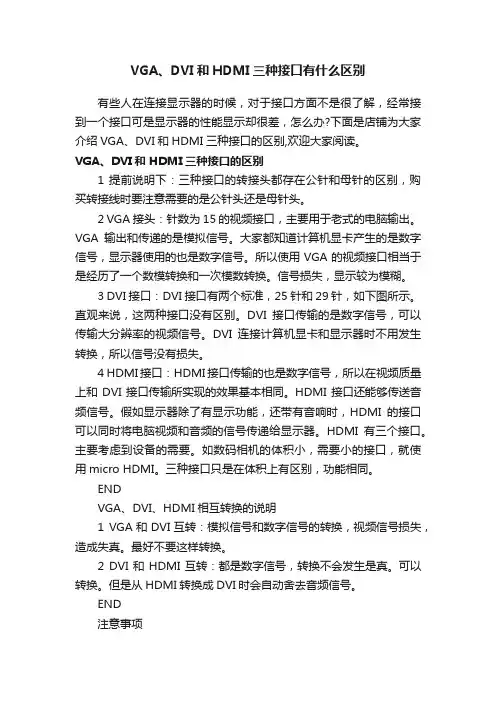

VGA、DVI和HDMI三种接口有什么区别有些人在连接显示器的时候，对于接口方面不是很了解，经常接到一个接口可是显示器的性能显示却很差，怎么办?下面是店铺为大家介绍VGA、DVI和HDMI三种接口的区别,欢迎大家阅读。

VGA、DVI和HDMI三种接口的区别1 提前说明下：三种接口的转接头都存在公针和母针的区别，购买转接线时要注意需要的是公针头还是母针头。

2 VGA接头：针数为15的视频接口，主要用于老式的电脑输出。

VGA输出和传递的是模拟信号。

大家都知道计算机显卡产生的是数字信号，显示器使用的也是数字信号。

所以使用VGA的视频接口相当于是经历了一个数模转换和一次模数转换。

信号损失，显示较为模糊。

3 DVI接口：DVI接口有两个标准，25针和29针，如下图所示。

直观来说，这两种接口没有区别。

DVI接口传输的是数字信号，可以传输大分辨率的视频信号。

DVI连接计算机显卡和显示器时不用发生转换，所以信号没有损失。

4 HDMI接口：HDMI接口传输的也是数字信号，所以在视频质量上和DVI接口传输所实现的效果基本相同。

HDMI接口还能够传送音频信号。

假如显示器除了有显示功能，还带有音响时，HDMI的接口可以同时将电脑视频和音频的信号传递给显示器。

HDMI有三个接口。

主要考虑到设备的需要。

如数码相机的体积小，需要小的接口，就使用micro HDMI。

三种接口只是在体积上有区别，功能相同。

ENDVGA、DVI、HDMI相互转换的说明1 VGA和DVI互转：模拟信号和数字信号的转换，视频信号损失，造成失真。

最好不要这样转换。

2 DVI和HDMI互转：都是数字信号，转换不会发生是真。

可以转换。

但是从HDMI转换成DVI时会自动舍去音频信号。

END注意事项视频接口的发展经历是：VGA->DVI->HDMI。

显卡接口之争HDMIDisplayPort和DVI的比较显卡接口之争：HDMI、DisplayPort和DVI的比较随着计算机和多媒体技术的快速发展，显卡接口成为了人们关注的话题。

而在众多接口中，HDMI（高清多媒体接口）、DisplayPort和DVI（数字视频接口）无疑是最受欢迎的三种接口。

它们各自具有独特的优势和适用场景，下面我们将对它们进行比较，以便更好地了解它们的特点和应用。

一、HDMI首先介绍的是HDMI接口，它在电子设备之间传递高质量的音频和视频信号方面表现出色。

作为一种数字接口，HDMI具备以下特点：1. 高清传输：HDMI接口支持高达4K分辨率的视频传输，使得图像更加细腻、清晰。

同时，它支持高达8个音频通道，提供了更加真实的声音效果。

2. 音视频同步传输：HDMI接口可同时传输音频和视频信号，省去了其他接口需分别传输的麻烦。

3. 兼容性强：大多数电视、显示器和投影仪都支持HDMI接口，使得HDMI成为了最受欢迎的显示接口。

4. 实用性强：HDMI接口可以轻松连接电脑、电视、游戏机等设备，同时支持高速传输和热插拔，方便实用。

二、DisplayPort接下来是DisplayPort接口，它是由VESA（Video Electronics Standards Association）制定的一种数字显示接口标准。

下面是DisplayPort的特点：1. 高带宽传输：DisplayPort接口的带宽很高，可以支持高分辨率和高刷新率的显示，适用于专业领域，比如游戏、动画制作等。

2. 多功能性：DisplayPort接口不仅仅能传输音频和视频信号，还支持传输数据、电源和USB信号，提高了接口的多功能性和应用范围。

3. 链式连接：DisplayPort接口支持多个显示器连接，可以形成链式拓扑结构，减少线缆的使用，提高台式机的工作效率。

4. 可选光纤传输：DisplayPort接口还提供了光纤传输的扩展标准，可用于长距离传输，并且拥有较低的信号损耗。

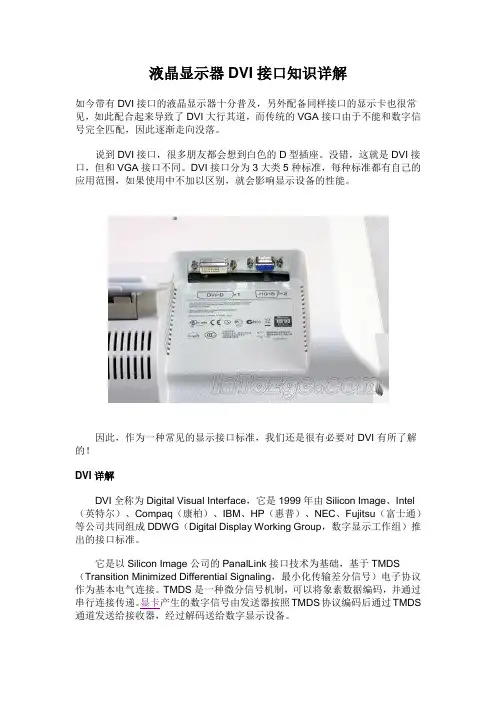

液晶显示器DVI接口知识详解如今带有DVI接口的液晶显示器十分普及，另外配备同样接口的显示卡也很常见，如此配合起来导致了DVI大行其道，而传统的VGA接口由于不能和数字信号完全匹配，因此逐渐走向没落。

说到DVI接口，很多朋友都会想到白色的D型插座。

没错，这就是DVI接口，但和VGA接口不同。

DVI接口分为3大类5种标准，每种标准都有自己的应用范围，如果使用中不加以区别，就会影响显示设备的性能。

因此，作为一种常见的显示接口标准，我们还是很有必要对DVI有所了解的！DVI详解DVI全称为Digital Visual Interface，它是1999年由Silicon Image、Intel （英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。

它是以Silicon Image公司的PanalLink接口技术为基础，基于TMDS （Transition Minimized Differential Signaling，最小化传输差分信号）电子协议作为基本电气连接。

TMDS是一种微分信号机制，可以将象素数据编码，并通过串行连接传递。

显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS 通道发送给接收器，经过解码送给数字显示设备。

DVI接口的阵脚定义一个DVI显示系统包括一个传送器和一个接收器。

传送器是信号的来源，可以内建在显卡芯片中，也可以以附加芯片的形式出现在显卡PCB上；而接收器则是显示器上的一块电路，它可以接受数字信号，将其解码并传递到数字显示电路中，通过这两者，显卡发出的信号成为显示器上的图象。

和传统的VGA信号相比，采用DVI信号的液晶显示器不存在相位问题，不会引起像素抖动。

另外，采用DVI信号后，显示器不会造成几何失真，大大提高了画面的质量。

电脑显卡的视频输出接口详解随着科技的进步和电脑性能的提升，电脑显卡逐渐成为电脑配置中的重要组成部分。

作为将电脑图像信号输出到显示设备的关键连接点，视频输出接口的选择和了解对于用户来说至关重要。

在本文中，我们将详细介绍电脑显卡的视频输出接口，帮助读者更好地理解和选择合适的接口。

一、VGA接口（D-Sub 15针）VGA接口是目前应用最广泛的模拟视频输出接口之一。

该接口采用D-Sub 15针连接器，通过模拟信号传输视频图像。

VGA接口主要适用于低分辨率的显示设备，例如CRT显示器，但也可以连接到高分辨率的设备。

然而，由于信号传输的模拟特性，VGA接口的传输质量受到电磁干扰和信号衰减的影响，呈现出颜色失真和图像模糊等问题。

二、DVI接口（数字视频接口）DVI接口是一种纯数字信号传输的接口，可以提供更高的图像质量和更稳定的传输性能。

DVI接口分为DVI-I、DVI-D和DVI-A三个类型。

其中，DVI-I支持同时传输模拟和数字信号，DVI-D仅支持数字信号传输，DVI-A则只能传输模拟信号。

DVI接口提供了多种连接方式，包括DVI-D（单链接），DVI-D（双链接）和DVI-I（双链接）。

双链接接口提供更高的带宽和更高的分辨率支持，适用于需要高质量图像的显示需求。

三、HDMI接口（高清多媒体接口）HDMI接口是目前应用最广泛且最先进的数字音视频接口，它可同时传输音频和视频信号，支持高清音视频输出。

HDMI接口具有多种版本，其中最常见的是HDMI 1.4和HDMI 2.0。

HDMI接口可以连接到各种显示设备，如电视、投影仪和监视器等。

此外，HDMI接口还支持多通道音频传输和高达4K分辨率的视频输出，为用户提供更高品质的视听体验。

四、DisplayPort接口（显示端口）DisplayPort接口是一种高性能数字音视频接口，提供了高质量的视频输出和音频传输能力。

DisplayPort接口具有更高的带宽和更高的分辨率支持，能够处理更复杂的图像和视频数据。

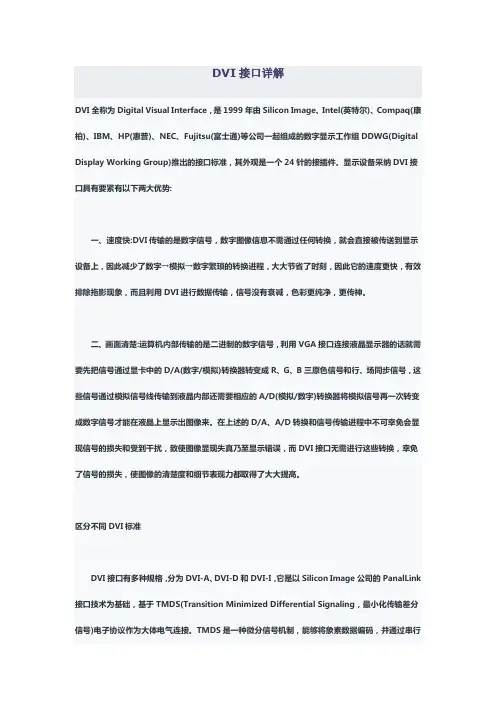

DVI接口详解DVI全称为Digital Visual Interface，是1999年由Silicon Image、Intel(英特尔)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司一起组成的数字显示工作组DDWG(Digital Display Working Group)推出的接口标准，其外观是一个24针的接插件。

显示设备采纳DVI接口具有要紧有以下两大优势:一、速度快:DVI传输的是数字信号，数字图像信息不需通过任何转换，就会直接被传送到显示设备上，因此减少了数字→模拟→数字繁琐的转换进程，大大节省了时刻，因此它的速度更快，有效排除拖影现象，而且利用DVI进行数据传输，信号没有衰减，色彩更纯净，更传神。

二、画面清楚:运算机内部传输的是二进制的数字信号，利用VGA接口连接液晶显示器的话就需要先把信号通过显卡中的D/A(数字/模拟)转换器转变成R、G、B三原色信号和行、场同步信号，这些信号通过模拟信号线传输到液晶内部还需要相应的A/D(模拟/数字)转换器将模拟信号再一次转变成数字信号才能在液晶上显示出图像来。

在上述的D/A、A/D转换和信号传输进程中不可幸免会显现信号的损失和受到干扰，致使图像显现失真乃至显示错误，而DVI接口无需进行这些转换，幸免了信号的损失，使图像的清楚度和细节表现力都取得了大大提高。

区分不同DVI标准DVI接口有多种规格，分为DVI-A、DVI-D和DVI-I，它是以Silicon Image公司的PanalLink 接口技术为基础，基于TMDS(Transition Minimized Differential Signaling，最小化传输差分信号)电子协议作为大体电气连接。

TMDS是一种微分信号机制，能够将象素数据编码，并通过串行连接传递。

显卡产生的数字信号由发送器依照TMDS协议编码后通过TMDS通道发送给接收器，通过解码送给数字显示设备。

dvi工作原理
DVI是数字视频接口的缩写，是一种电子设备间传输数字视频信号的接口标准。

下面是DVI工作原理的简要介绍：
1. 数字信号传输：DVI通过将视频信号转换为数字信号进行传输。

在发送端，视频信号经过采样和编码，转换成数字信号。

然后，这些数字信号经过传输线路（如电缆）发送到接收端。

在接收端，接收设备将数字信号解码并还原为视频信号，然后将其显示在屏幕上。

2. 像素数据传输：DVI接口可以传输像素数据，即将每个像素的颜色值进行编码和传输。

通过在数字信号中传输颜色信息，DVI可以提供更高的图像质量和分辨率。

3. 传输模式：DVI支持多种传输模式，包括单链接（Single-Link）和双链接（Dual-Link）模式。

单链接模式适用于较低分辨率的显示，而双链接模式可以提供更高的分辨率和带宽。

4. 数据时钟：DVI使用数据时钟来确保数据在传输过程中的准确性和稳定性。

发送端会将数据和时钟信号一起发送，接收端则会使用这些时钟信号来同步数据，并确保正确地还原原始图像。

总的来说，DVI通过将视频信号转换为数字信号，并使用时钟信号和编码方法进行传输，实现了高质量和高分辨率的数字视频传输。

这使得DVI成为许多电子设备中常用的接口标准之一。

dvi接口定义图DVI-A DVI-D DIV-I接口图片以及区别
dvi接口定义图DVI-A DVI-D DIV-I接口图片以及区别
三种接口中，DVI-D是最纯粹的数字接口，而DVI-I是从中演化而来的。

我们就从DVI-D来了解数字接口的定义。

DVI-D是有HP、IBM、Intel、NEC等公司共同组成的数字显示工作组（Digital Display Working Group，DDWG）制定。

其中数字信号由Silicon image的发送器按照TMDS协议编码后通过TMDS通道发送给接收器（一般也是 Silicon image 的芯片）再解码。

依据DVI标准，一条TMDS
通道可以达到165MHz的工作频率和10-bit接口，也就是可以提供1.65Gbps的带宽，这足以应付1920*1080/60Hz的显示要求。

另外，为了扩充兼容性，DVI 还可以使用第二条TMDS通道，这样其带宽将会高过2Gbps，如今的DVI接口已经到达了8GPS的传输率。

DVI-D针脚图
DVI-I针脚图
DIV-I接口针脚含义图：
从针脚上可以看出，除了地线以外，DVI-I接口比DVI-D接口原架构规范上，多了RGBHV这几个与 VGA 定义一样的信号线插脚。

而这些多余出来的针脚就是DVI-A，两者结合就构成了DVI-I接口。

三种接口的区别。

显卡接口解析HDMIDisplayPortDVI有何区别显卡接口解析：HDMI、DisplayPort、DVI有何区别随着科技的不断进步和发展，显示技术也在不断革新。

在电脑上，显卡是承载了显示图像的关键硬件设备，而显卡接口则是连接电脑和显示器的桥梁。

其中，HDMI、DisplayPort和DVI是常见的显卡接口类型。

本文将对这三种接口进行解析，并分析它们之间的区别。

一、HDMI（High Definition Multimedia Interface）HDMI是一种数字高清多媒体接口，广泛应用于家庭娱乐领域。

它能够传输高质量的音频和视频信号，并支持高达8个通道的数字音频输出。

HDMI接口在传输高清视频方面表现出色，能够提供1080p（全高清）或更高分辨率的图像，画质清晰细致。

此外，HDMI还支持多通道音频输出，可实现真实的环绕声效果。

HDMI接口以其简单易用的特点备受青睐。

用户只需通过一根HDMI线缆便可同时传输音频和视频信号，无需繁琐的额外设置。

目前，大多数电视、显示器和音频设备都配备了HDMI接口，使得用户可以方便地连接多种设备，并享受高清画质和音效。

二、DisplayPortDisplayPort是一种数字显示接口标准，旨在取代老旧的VGA和DVI接口。

它具有较高的带宽和更好的灵活性，可支持高分辨率和高刷新率的显示。

相比于HDMI和DVI，DisplayPort接口在传输大规模高质量显示方面更具优势。

首先，DisplayPort接口具有极高的传输带宽，可以处理较高分辨率的图像，甚至支持4K和8K显示。

其次，DisplayPort支持多流传输技术，可以通过一个端口同时传输多个独立的音频和视频信号，实现多显示器连接。

此外，DisplayPort还支持雷电接口，可以通过雷电线缆连接外部设备，如外置硬盘和显示器，实现高速数据传输和显示输出。

三、DVI（Digital Visual Interface）DVI是一种数字视觉接口，也是常见的显示接口之一。

了解显卡的视频输出选项HDMIDisplayPortDVI之间的区别显卡是计算机中重要的组成部分之一，负责将计算机的图像输出到显示器上。

常见的显卡视频输出选项有HDMI（High Definition Multimedia Interface）、DisplayPort和DVI（Digital Visual Interface）。

本文将详细介绍这三种视频输出选项之间的区别和特点。

一、HDMI（高清多媒体接口）HDMI是一种能够传输高清视频和音频信号的接口标准，广泛应用于电视和显示器中。

HDMI接口通过一个线缆传输音频和视频信号，支持高清视频分辨率，同时还可以传输多通道音频信号。

HDMI接口具有以下特点：1. 高清图像传输：HDMI能够传输高达1080p的高清视频信号，提供清晰、细腻的画质效果，使用户能够享受更好的视觉体验。

2. 音频传输：除了传输视频信号外，HDMI接口还能够传输多通道音频信号，提供更高质量的音效，用户可以通过连接支持HDMI的音响设备，获得更出色的音频体验。

3. 多功能性：HDMI接口还支持其他功能，如传输网络数据、传输电视遥控信号等。

二、DisplayPortDisplayPort是一种数字显示接口标准，用于连接计算机和显示器，以传输视频和音频信号。

与HDMI相比，DisplayPort接口具有以下特点：1. 高分辨率支持：DisplayPort支持更高的分辨率，能够传输4K和8K等超高清视频信号，适用于专业图形设计和游戏等领域。

2. 多显示器支持：通过Daisy Chain（串接）技术，DisplayPort接口可以连接多个显示器，实现扩展桌面或多屏显示，提高工作效率。

3. 带宽和刷新率：DisplayPort接口具备更高的带宽和刷新率，能够在大屏幕显示器上实现流畅的图像显示，减少延迟和模糊现象。

三、DVI（数字化视频接口）DVI是一种数字化视频接口标准，用于连接计算机和显示器，传输数字视频信号。

DVI-A、DVI-D、DVI-I接口定义、DVI接口图和DVI接口标准介绍dvi-hdmi接口定义DVI 的定义：DVI-A ：就是与VGA 规一样的包括RGBHV 信号线的模拟接口，RGB 是什么不用赘述了吧，HV 分别是水平和垂直扫描的行同步与场同步信号。

VaGA 接口规同样提供RGBHV ，所以DVI-A 就是兼容VGA 接口的。

DVI-D ：Silicon Image、Intel、Compaq、IBM、HP、NEC、Fujitsu 等公司共同组成数字显示工作组（Digital Display Working Group，DDWG）制定。

数字信号由Silicon Image的发送器按照TMDS协议编码后通过TMDS通道发送给接收器（一般也是Silicon Image 的芯片）再解码。

根据DVI标准，一条TMDS通道可以达到165MHz的工作频率和10-bit接口，也就是可以提供1.65Gbps的带宽，这足以应付1920*1080/60Hz的显示要求。

另外，为了扩充兼容性，DVI还可以使用第二条TMDS通道，这样其带宽将会高过2Gbps。

DVI-D 才是真正的数字信号传输。

DVI-A 只是换汤不换药的定义而已。

其实就是VGA 接口标准。

DVI-I 是整合了上述DVI-A 以及DVI-D 的接口的总称。

具体在接口插座管脚定义上有明显的区分。

也就是说：看看DVI 的接口管脚就知道个大概了。

概述：DVI-A ( A= Analog ) 是模拟信号接口，只能去接DVI-A 或者VGA 接口的信号。

DVI-D ( D= Digital ) 是数字信号接口，只能去接DVI-D 接口的信号。

DVI-I ( I = A+D = Integrated ) 含及上述两个接口，在管脚定义上有明显的区分，当DVI-I 接VGA 时，就是起到了DVI-A 的作用；当DVI-I 接DVI-D时，只起了DVI-D 的作用。

HDMI、DVI、VGA、RGB、分量、S端子)高清接口图片说明各种视频输出端口(HDMI、DVI、VGA、RGB、分量、S端子)图片说明1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S 端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA端子也叫D-Sub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。

很多投影机上还有BGA输出接口，用于视频的转接输出。

3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
