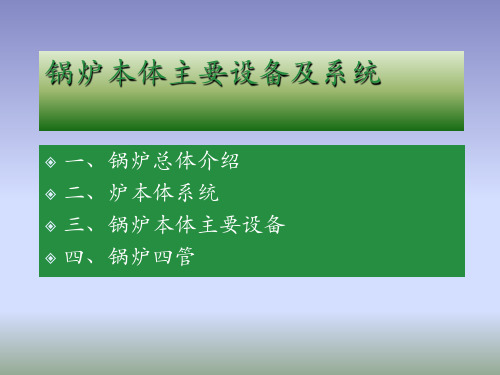

火电厂生产设备及系统锅炉设备目录锅炉本体设备：锅内设备：汽包，下降管，水冷壁，过热器，再热器，省煤器炉内设备：炉膛，燃烧器，点火装置，空气预热器锅炉辅助设备：给水设备通风设备输煤设备制粉设备除尘设备除灰设备锅炉附件锅炉本体设备锅内设备汽包概念：汽包是循环锅炉中用以进行汽水分离和蒸汽净化，组成水循环回路并蓄存一定水量的长筒形压力容器。
作用：是加热、蒸发、过热过程的连接枢纽和分界；增加了锅炉的蓄热量，有利于运行调节；进行蒸汽的净化处理，保证蒸汽品质。
结构：由筒身和封头组成，两端封头中部有人孔门。
内部装置有旋风分离器、清洗孔板、波形板、均汽孔板、加药管和排污管。
位置：悬吊在炉膛前墙顶部的炉外大梁上，进口连接省煤器来水管和水冷壁汽水混合物引出管，出口连接下降管和顶棚过热器管。
下降管概念：下降管是水冷壁的供水管，它是蒸发设备的组成部件。
作用：把汽包中的水连续不断地送往水冷壁，以维持正常的水循环。
结构：分为小直径分散下降管和大直径集中下降管。
位置：布置在炉膛前墙外，进口连接汽包，出口连接水冷壁下联箱。
水冷壁概念：是指敷设在炉膛四周（或炉膛中间）由多根并联管组成的蒸发受热面部件，它是锅炉蒸发设备中的唯一受热面。
作用：吸收炉膛火焰辐射热，使工质由水变成汽水混合物；降低烟气温度，防止炉膛结渣；保护炉墙，简化炉膛结构，减轻炉墙重量。
结构：由进出口联箱管子组成，主要型式有光管式、销钉式和膜式水冷壁。
位置：垂直地布置在炉膛四围（或炉膛中间），进口连接下降管或省煤器，出口连接汽包或过热器。
过热器概念：过热器是饱和蒸汽加热或为具有一定温度的过热蒸汽的受热面部件。
作用：提高电厂循环热效率；降低汽轮机排气湿度，减轻末级叶片的浸蚀。
位置：布置在炉膛上部、炉膛出口处、炉顶、水平烟道内和竖井烟道内。
进口连接汽包或水冷壁，出口连接主蒸汽管。
结构：由进口处联箱和并列管排组成，分为：高、低温过热器（对流式）；前屏、壁式过热器（辐射式）；后屏过热器（半辐射式）；顶棚过热器、包覆管过热器。
发电厂热力设备及系统0７623班参考资料一:锅炉设备及系统1 有关锅炉得组成(本体、辅助设备)锅炉包括燃烧设备与传热设备;由炉膛、烟道、汽水系统以及炉墙与构架等部分组成得整体,称为锅炉本体;供给空气得送风机、排除烟气得引风机、煤粉制备系统、给水设备与除灰除尘设备等一系列设备为辅助设备。
2 Ａ燃料得组成成份化学分析：碳(C)、氢(Ｈ）、氧（O)、氮(N)、硫(S)五种元素与水分（M)、灰分(A）两种成分。
B 水分、硫分对工作得影响;硫分对锅炉工作得影响:硫燃烧后形成得ＳO3与部分SＯ2,与烟气中得蒸汽相遇，能形成硫酸与亚硫酸蒸汽,并在锅炉低温受热面等处凝结,从而腐蚀金属;含黄铁矿硫得煤较硬，破碎时要消耗更多得电能,并加剧磨煤机得磨损。
水分对锅炉工作得危害:(1)降低发热量（２)阻碍着火及燃烧(3)影响煤得磨制及煤粉得输送(4)烟气流过低温受热面产生堵灰及低温腐蚀.C 水分、灰分、挥发分得概念:水分：由外部水与内部水组成;外部水分，即煤由于自然干燥所失去得水分，又叫表面水分。
失去表面水分后得煤中水分称为内部水分,也叫固有水分。
挥发分:将固体燃料在与空气隔绝得情况下加热至8５0摄氏度,则水分首先被蒸发出来,继续加热就会从燃料中逸出一部分气态物质,包括碳氢化合物、氢、氧、氮、挥发性硫与一氧化碳等气体。
灰分:煤中含有不能燃烧得矿物杂质,它们在煤完全燃烧后形成灰分。
D 挥发分对锅炉得影响:燃料挥发分得高低对对燃烧过程有很大影响。
挥发分高得煤非但容易着火，燃烧比较稳定,而且也易于燃烧安全;挥发分低得煤，燃烧不够稳定,如不采取必要得措施来改善燃烧条件,通常很难使燃烧安全.E 燃料发热量：发热量就是单位质量得煤完全燃烧时放出得全部热量。
煤得发热量分为高位发热量与低位发热量。
1kg燃料完全燃烧时放出得全部热量称为高位发热量;从高位发热量中扣除烟气中水蒸气汽化潜热后,称为燃料得低位发热量。
Ｆ标准煤：假设其收到基低位发热量等于2９270kｊ/kg得煤。

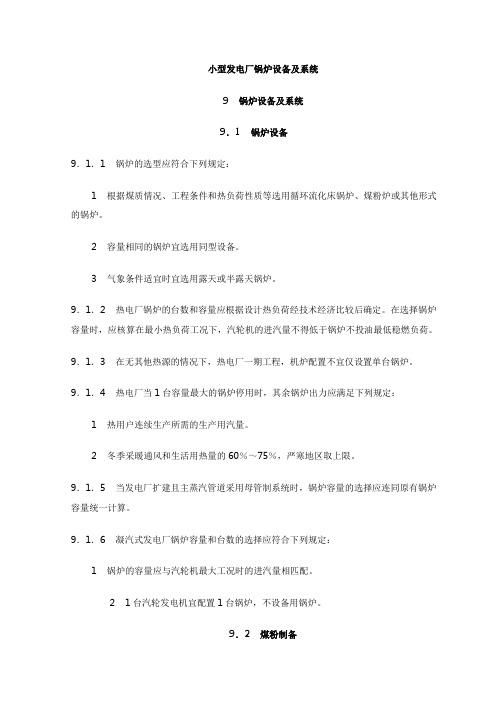

小型发电厂锅炉设备及系统9锅炉设备及系统9．1锅炉设备9．1．1锅炉的选型应符合下列规定：1根据煤质情况、工程条件和热负荷性质等选用循环流化床锅炉、煤粉炉或其他形式的锅炉。
2容量相同的锅炉宜选用同型设备。
3气象条件适宜时宜选用露天或半露天锅炉。
9．1．2热电厂锅炉的台数和容量应根据设计热负荷经技术经济比较后确定。
在选择锅炉容量时，应核算在最小热负荷工况下，汽轮机的进汽量不得低于锅炉不投油最低稳燃负荷。
9．1．3在无其他热源的情况下，热电厂一期工程，机炉配置不宜仅设置单台锅炉。
9．1．4热电厂当1台容量最大的锅炉停用时，其余锅炉出力应满足下列规定：1热用户连续生产所需的生产用汽量。
2冬季采暖通风和生活用热量的60％～75％，严寒地区取上限。
9．1．5当发电厂扩建且主蒸汽管道采用母管制系统时，锅炉容量的选择应连同原有锅炉容量统一计算。
9．1．6凝汽式发电厂锅炉容量和台数的选择应符合下列规定：1锅炉的容量应与汽轮机最大工况时的进汽量相匹配。
21台汽轮发电机宜配置1台锅炉，不设备用锅炉。
9．2煤粉制备9．2．1磨煤机的形式应根据煤种的煤质特性、可能的煤种变化范围、负荷性质、磨煤机的适用条件，经过技术经济比较后确定，并应符合下列规定：1当发电厂燃用无烟煤、低挥发分贫煤、磨损性很强的煤或煤种、煤质难固定时，宜选用钢球磨煤机。
当技术经济比较合理时，可选用双进双出钢球磨煤机。
2燃用磨损性不强、水分较高、灰分较低、挥发分较高的褐煤时，宜选用风扇磨煤机。
3煤质适宜时，宜优先选用中速磨煤机。
9．2．2制粉系统形式的选择应符合下列规定：1当选用常规钢球磨煤机时，应采用中间贮仓式制粉系统；当采用双进双出钢球磨煤机时，应采用直吹式制粉系统。
2当选用高、中速磨煤机时，应采用直吹式制粉系统；当采用中速磨煤机时，运煤系统应有较完善的清除铁块、木块、石块和大块煤的设施，并应考虑石子煤的清除设施。
3当采用中速磨煤机和双进双出钢球磨煤机，且空气预热器能满足要求时，宜采用正压冷一次风机直吹式制粉系统。
锅炉设备及其系统
锅炉设备及其系统主要包括以下部分：
1. 锅炉本体：包括锅筒、炉胆、炉胆顶、烟道、水管、燃烧器、炉膛、水冷壁等。
2. 辅助设备：包括鼓风机、引风机、上煤机、除渣机、出渣机、配电屏以及锅炉密封装置。
3. 锅炉安全附件：包括安全阀、压力表、水位表、温度计，以及水位控制装置、压力控制装置和报警断电装置。
4. 烟风道系统：包括省煤器、空气预热器、烟囱等。
此外，还包括除尘和烟气排放净化装置，如水膜除尘器、袋式除尘器等。
锅炉燃料在炉膛内燃烧，放出大量热量，产生高温烟气，进入省煤器进一步加热锅水，一部分烟气通过烟囱排入大气。
另一部分烟气通过烟道将锅水热量带走，再通过空气预热器加热二次风温，以减少排烟损失的热量。
同时，烟气中的有害物质也会通过除尘和净化装置处理，以保护环境。
总体来说，锅炉设备及其系统是一套运行系统，需要各种设备协同工作，以保证锅炉的正常运行。
锅炉设备及其系统1、电厂锅炉的组成是怎样的？现代电厂锅炉是一个结构复杂、具有较高技术水平的承压设备。
它生产具有一定温度、压力的蒸汽，在工作中需要不断地供水、送风、输入燃料，组织好燃烧，并不断地将燃烧产生的烟气、灰渣引出、排走，工作情况十分复杂，需要许多的辅助设备协同工作。
所以，锅炉是锅炉机组的简称，由锅炉本体和辅助设备组成。
2、锅炉本体由哪些主要设备组成的？锅炉本体包括“炉”和“锅”两部分。
炉是锅炉的燃烧系统，它的主要任务是使燃料在炉内进行良好的燃烧。
它由炉膛、燃烧器、空气预热器、烟道等组成。
锅是锅炉的汽水系统，它的任务是吸收烟气的热量，将水加热成规定压力和温度的过热蒸汽。
对自然循环锅炉，锅主要包括汽包、下降管、水冷壁、过热器、再热器、省煤器、联箱等。
3、锅炉的辅助设备由哪些设备组成的？锅炉的辅助设备有制粉设备、通风设备、给水设备、除尘设备、除灰设备、脱硫设备、燃运设备、水处理设备及一些锅炉附件。
4、锅炉燃烧系统的一般流程是怎样的？见书70页图3-1。
5、锅炉汽水系统的一般流程是怎样的？见书70页图3-2。
6、锅炉的特性参数有哪些？锅炉容量、锅炉蒸汽参数、锅炉效率。
7、什么是锅炉的容量？锅炉每小时产生的蒸汽量称为锅炉蒸发量。
锅炉在设计运行条件下的最大连续蒸发量（MCR），叫做锅炉容量，用D（引进型机组用B—MCR）表示，单位是t/h。
锅炉容量D（B—MCR）一般为汽轮机在设计条件下铭牌功率所需进汽量的108%～110%。
锅炉容量是反映锅炉生产能力大小的基本特性数据。
8、锅炉是怎样进行分类的？按燃烧方式分：室燃炉、旋风炉、流化床炉、层燃炉。
按燃用燃料分：燃煤炉、燃油炉、燃气炉。
按工质流动特性分：自然循环锅炉、强迫流动锅炉（直流锅炉、控制循环锅炉、复合循环锅炉）。
按锅炉蒸汽压力分：低压锅炉、中压锅炉、高压锅炉、超高压锅炉、亚临界压力锅炉、超临界锅炉。
按燃煤锅炉排渣方式分：固态排渣炉、液态排渣炉。
近锅炉容量MCR分：小型锅炉（MCR＜220t/h＝,中型锅炉（MCR，220～410t/h），大型锅炉（MCR≥670t/h）。
