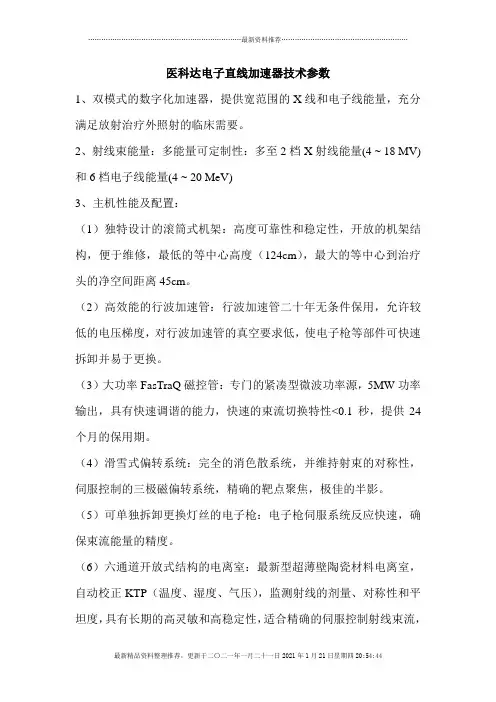

医科达电子直线加速器技术参数1、双模式的数字化加速器，提供宽范围的X线和电子线能量，充分满足放射治疗外照射的临床需要。
2、射线束能量：多能量可定制性：多至2档X射线能量(4 ~ 18 MV)和6档电子线能量(4 ~ 20 MeV)3、主机性能及配置：（1）独特设计的滚筒式机架：高度可靠性和稳定性，开放的机架结构，便于维修，最低的等中心高度（124cm），最大的等中心到治疗头的净空间距离45cm。
（2）高效能的行波加速管：行波加速管二十年无条件保用，允许较低的电压梯度，对行波加速管的真空要求低，使电子枪等部件可快速拆卸并易于更换。
（3）大功率FasTraQ磁控管：专门的紧凑型微波功率源，5MW功率输出，具有快速调谐的能力，快速的束流切换特性<0.1秒，提供24个月的保用期。
（4）滑雪式偏转系统：完全的消色散系统，并维持射束的对称性，伺服控制的三极磁偏转系统，精确的靶点聚焦，极佳的半影。
（5）可单独拆卸更换灯丝的电子枪：电子枪伺服系统反应快速，确保束流能量的精度。
（6）六通道开放式结构的电离室：最新型超薄壁陶瓷材料电离室，自动校正KTP（温度、湿度、气压），监测射线的剂量、对称性和平坦度，具有长期的高灵敏和高稳定性，适合精确的伺服控制射线束流，重复精度：+/-0.5%，线性精度：+/-1%，2-10MU时的线性精度对保证IMRT的放疗精度尤其重要，旋转（运动束流）投照时的稳定性：±1%，分辨率：0.1MU。
（7）运动系统：用于操纵治疗头、机架及病人床的运动，手控盒可操纵加速器的所有动作，治疗头上有四个控制钮，可操纵治疗头的所有运动，治疗床两边各有一个控制板，可操纵床的所有运动，所有运动都是无线调速。
（8）安全连锁系统：通过硬件限位和软件防碰撞二种方式，确保病人和操作人员的安全。
（9）真空系统：维持加速管和电子枪的真空状态，在加速器中有效使用离子泵，有助于减少能源消耗，保护环境，并维持高的开机率。
![直线加速器综合参数9[1].6](https://uimg.taocdn.com/3e6ff0fea76e58fafbb00372.webp)

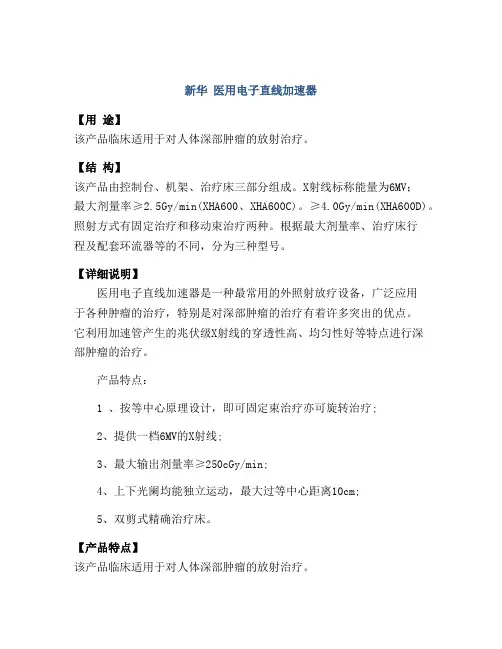

新华医用电子直线加速器
【用途】
该产品临床适用于对人体深部肿瘤的放射治疗。
【结构】
该产品由控制台、机架、治疗床三部分组成。
X射线标称能量为6MV；
最大剂量率≥2.5Gy/min(XHA600、XHA600C)。
≥4.0Gy/min(XHA600D)。
照射方式有固定治疗和移动束治疗两种。
根据最大剂量率、治疗床行
程及配套环流器等的不同，分为三种型号。
【详细说明】
医用电子直线加速器是一种最常用的外照射放疗设备，广泛应用
于各种肿瘤的治疗，特别是对深部肿瘤的治疗有着许多突出的优点。
它利用加速管产生的兆伏级X射线的穿透性高、均匀性好等特点进行深
部肿瘤的治疗。
产品特点：
1 、按等中心原理设计，即可固定束治疗亦可旋转治疗;
2、提供一档6MV的X射线;
3、最大输出剂量率≥250cGy/min;
4、上下光阑均能独立运动，最大过等中心距离10cm;
5、双剪式精确治疗床。
【产品特点】
该产品临床适用于对人体深部肿瘤的放射治疗。
【使用方法】
该产品临床适用于对人体深部肿瘤的放射治疗。
请在医师的指导下使用该产品。
【注意事项】
若在使用产品的过程中遇到什么问题，请立即停止使用该产品，并及时到医院就诊。

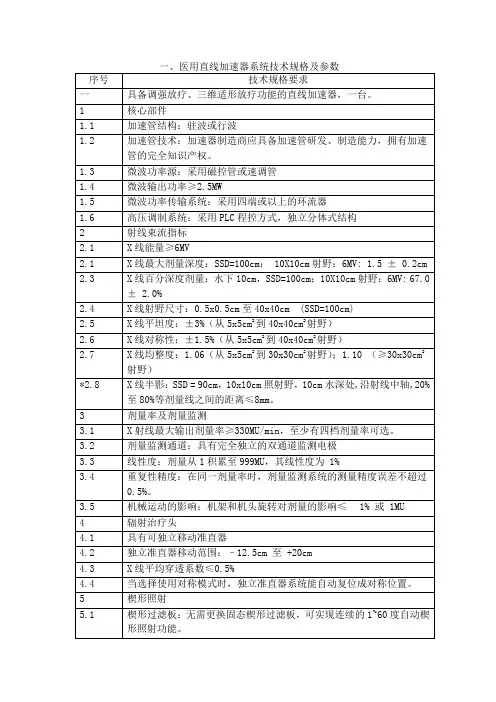

一医用直线加速器系统技术规格及参数医用直线加速器是一种医疗设备，用于放射治疗和肿瘤研究。
它采用直线加速器技术，将高能电子束加速到非常高的速度，并用于治疗癌症和其他相关疾病。
下面将介绍医用直线加速器的技术规格及参数。
1.加速器类型：医用直线加速器通常分为两种类型：电子直线加速器和电子直线加速器/调强（比如加速器自身能以瞬间超标剂量进行治疗方向调整）。
前者用于治疗表浅肿瘤，后者用于治疗深部肿瘤。
2.能量范围：医用直线加速器的能量范围通常从4MeV到25MeV。
不同的能量适用于不同的治疗情况，可以根据患者的具体需要进行调整。
3.治疗方式：医用直线加速器可以用于不同的治疗方式，包括3D适形放射治疗、强调放射治疗（IMRT）、调强电弧放射治疗（VMAT）等。
这些治疗方式可以根据患者的具体情况进行调整和组合，以达到最佳的治疗效果。
4.辐射剂量控制：医用直线加速器系统具有精确的辐射剂量控制功能，可以精确地控制电子束的射程和强度。
这对于确保治疗的准确性和安全性至关重要，并可以减少对周围正常组织的伤害。
5.同步装置：医用直线加速器通常配备同步装置，用于确保电子束与患者的位置和呼吸节奏同步。
这可以帮助治疗师在治疗过程中准确地控制电子束的方向和强度。
6.控制系统：医用直线加速器的控制系统通常采用先进的计算机技术，可以实时监控和调整治疗参数。
医生和治疗师可以根据患者的情况进行实时的调整，以达到最佳的治疗效果。
7.安全系统：医用直线加速器的安全系统包括辐射监测和警报系统，以及灾难缓解机构。
这些系统能够确保设备在运行过程中的安全，及时发出警报并采取相应措施以保护人员的安全。
8.图像引导系统：医用直线加速器通常配备图像引导系统，可以在治疗过程中实时监测肿瘤和周围组织的位置和形状。
这有助于治疗师准确地定位肿瘤并调整电子束的方向和强度。
总结：医用直线加速器是一种功能强大的医疗设备，它具有精确的辐射剂量控制、多种治疗方式、同步装置、先进的控制系统、安全系统和图像引导系统等功能。

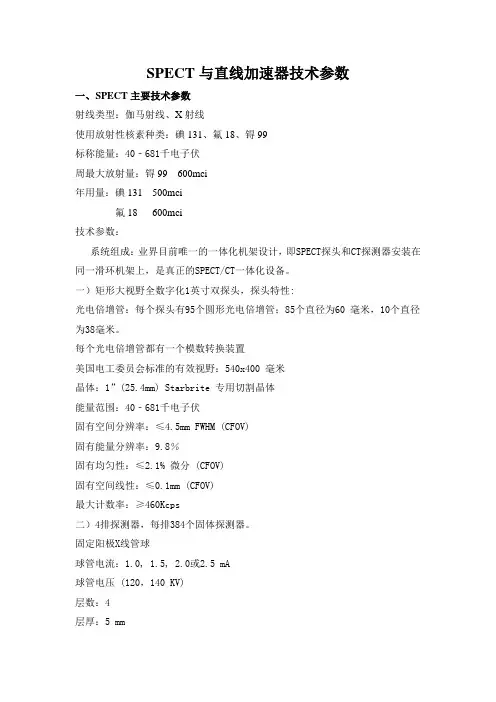

SPECT与直线加速器技术参数一、S PECT主要技术参数射线类型：伽马射线、X射线使用放射性核素种类：碘131、氟18、锝99标称能量：40‐681千电子伏周最大放射量：锝99 600mci年用量：碘131 500mci氟18 600mci技术参数：系统组成：业界目前唯一的一体化机架设计，即SPECT探头和CT探测器安装在同一滑环机架上，是真正的SPECT/CT一体化设备。
一）矩形大视野全数字化1英寸双探头，探头特性:光电倍增管：每个探头有95个圆形光电倍增管；85个直径为60 毫米，10个直径为38毫米。
每个光电倍增管都有一个模数转换装置美国电工委员会标准的有效视野：540x400 毫米晶体：1”(25.4mm) Starbrite 专用切割晶体能量范围：40‐681千电子伏固有空间分辨率：≤4.5mm FWHM (CFOV)固有能量分辨率：9.8％固有均匀性：≤2.1% 微分 (CFOV)固有空间线性：≤0.1mm (CFOV)最大计数率：≥460Kcps二）4排探测器，每排384个固体探测器。
固定阳极X线管球球管电流：1.0, 1.5, 2.0或2.5 mA球管电压 (120，140 KV)层数：4层厚：5 mm·旋转一周覆盖范围：20 mm·CT采集角度214°·采集矩阵512×512·采集速度16层/分钟·CT扫描模式：螺旋扫描和轴扫。
·探测器旋转速度为2.6 rpm，和SPECT显像在采集速度上达到最佳匹配，从而保证更高的融合精度（特别是运动器官）。
二、直线加速器主要技术参数设备型号：医用直线加速器系统射线类型：X射线、电子线标称能量：两档X线能量：6和10兆伏五挡电子线能量：4,6,9,12和15MeV照射野范围：40×40日最大放射量：100野次年用量：22000野次技术参数：加速管：驻波微波功率源：速调管微波输出的峰值功率≥5.5MW束流偏转与输出系统：270度磁偏转系统。

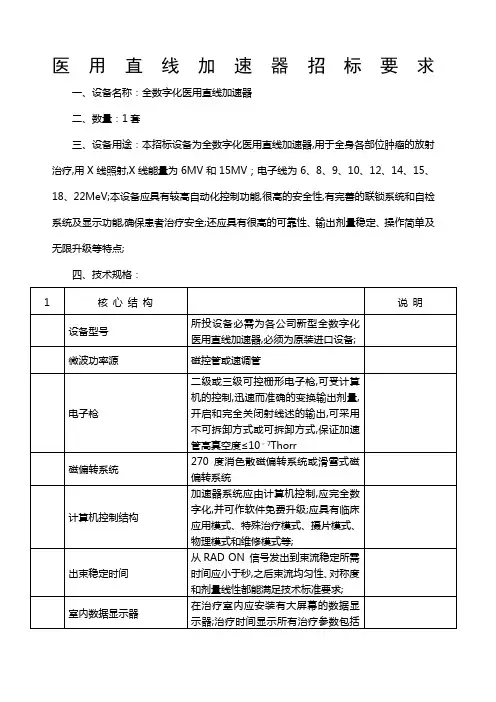

医用直线加速器招标要求一、设备名称：全数字化医用直线加速器二、数量：1套三、设备用途：本招标设备为全数字化医用直线加速器,用于全身各部位肿瘤的放射治疗,用X线照射,X线能量为6MV和15MV；电子线为6、8、9、10、12、14、15、18、22MeV;本设备应具有较高自动化控制功能,很高的安全性,有完善的联锁系统和自检系统及显示功能,确保患者治疗安全;还应具有很高的可靠性、输出剂量稳定、操作简单及无限升级等特点;四、技术规格：上文中特殊符号意思：加“”号的为关键技术参数,评标时作主要参考;加“”号的为重要技术参数;售后服务要求1.技术培训：投标方应提供必要的和正规的操作培训和维修培训;2.售后服务标准（1）投标方在中国国内应设有维修服务部门和零售件仓库,急需备件应三天内到达现场,须由厂家提供的也必须在七天内送达；（2）投标方应提供24小时响应维修服务,为设备运行提供充分保障；（3）投标方应出示维修服务部门和零售件仓库的营业执照的复印件,维修服务部门应通过ISO9001论证；（4）提供专职的加速器维修工程师的名单3．维修备件：投标方应提供足够使用的维修备件清单4. 维修资料、图纸及内容：投标方应提供的设备配套中应包括两套完整的中英文维修手册、详细的电路图及维修内容;5. 维修模式软件的密码：投标方应提供进入维修模式的密码;6．终身零配件供应：应保证15年以上的终身零配件供应;7. 保修期：设备安装调试双方签署验收文件后一年为设备的保修期;8. 安装调试：应由中标方有经验的工程技术人员实施;9. 验收标准：按国际或国家标准及厂家提供的验收标准进行验收,若厂家标准与国际或国家标准有冲突,以国际或国家标准为最终标准验收;10．技术服务：免费提供机房结构,水电线路等技术图纸的技术服务;11. 设备技术指标参数文件：投标方若代表外商,必须提供所投设备的英文原版印刷的设备技术指标参数文件;12. 投标方应提供的其他文件和资料：国家医疗器械管理机构颁发的该型号设备的进口许可证的复印件;。
医用直线加速器招标要求一、设备名称：全数字化医用直线加速器二、数量：1套三、设备用途：本招标设备为全数字化医用直线加速器，用于全身各部位肿瘤的放射治疗，用X线照射，X线能量为6MV和15MV；电子线为6、8、9、10、12、14、15、18、22MeV。
本设备应具有较高自动化控制功能，很高的安全性，有完善的联锁系统和自检系统及显示功能，确保患者治疗安全。
还应具有很高的可靠性、输出剂量稳定、操作简单及无限升级等特点。
四、技术规格：上文中特殊符号意思：加“*”号的为关键技术参数,评标时作主要参考。
加“#”号的为重要技术参数。
售后服务要求1.技术培训：投标方应提供必要的和正规的操作培训和维修培训。
2.售后服务标准（1）投标方在中国国内应设有维修服务部门和零售件仓库，急需备件应三天内到达现场，须由厂家提供的也必须在七天内送达；（2）投标方应提供24小时响应维修服务，为设备运行提供充分保障；（3）投标方应出示维修服务部门和零售件仓库的营业执照的复印件，维修服务部门应通过ISO9001论证；（4）提供专职的加速器维修工程师的名单3．维修备件：投标方应提供足够使用的维修备件清单4. 维修资料、图纸及内容：投标方应提供的设备配套中应包括两套完整的中英文维修手册、详细的电路图及维修内容。
5. 维修模式软件的密码：投标方应提供进入维修模式的密码。
6．终身零配件供应：应保证15年以上的终身零配件供应。
7. 保修期：设备安装调试双方签署验收文件后一年为设备的保修期。
8. 安装调试：应由中标方有经验的工程技术人员实施。
9. 验收标准：按国际或国家标准及厂家提供的验收标准进行验收，若厂家标准与国际或国家标准有冲突，以国际或国家标准为最终标准验收。
10．技术服务：免费提供机房结构，水电线路等技术图纸的技术服务。
11. 设备技术指标参数文件：投标方若代表外商，必须提供所投设备的英文原版印刷的设备技术指标参数文件。
12. 投标方应提供的其他文件和资料：国家医疗器械管理机构颁发的该型号设备的进口许可证的复印件。
医用直线加速器系统技术规格及参数1.能量范围：医用直线加速器通常具备不同能量范围供选择，常见的有6MeV至25MeV的电子束能量和4MeV至25MeV的X射线束能量。
2.照射方式：医用直线加速器能够提供多种照射方式，如平面照射、球面照射和调强调质照射，以适应不同的治疗需求。
3. 瞄准精度：医用直线加速器应具备高精度的瞄准系统，能够准确照射肿瘤部位，同时避免对健康组织的损伤。
通常，瞄准精度要求在1mm以内。
4.剂量计算系统：医用直线加速器需要具备高度精确的剂量计算系统，能够根据患者身体结构和病变形态，计算出合适的照射剂量，以确保治疗效果和患者的安全。
5.设备稳定性：医用直线加速器需要具有高度的设备稳定性，能够长时间稳定运行，以确保照射质量和治疗效果。
6.安全系统：医用直线加速器需要具备多重安全系统，以确保设备和患者的安全。
这些安全系统包括过电压保护、过流保护、辐射监测和报警系统等。
7.操作界面：医用直线加速器需要具备易于操作的界面系统，方便医生和技术人员进行设备操作和参数设置，同时还应具备相应的数据记录和存储功能。
8.调谐系统：医用直线加速器需要具备调谐系统，能够对加速器进行调节，以确保加速器的工作效果和能量稳定性。
9.维护和保养：医用直线加速器的维护和保养非常重要，包括定期的校准、保养和检修，以确保设备的正常运行和疗效。
10.辐射防护：医用直线加速器需要具备辐射防护措施，以确保操作人员和患者的安全。
这些防护措施包括辐射防护屏蔽材料、防护门和防护服等。
医用直线加速器是一种高技术含量的医疗设备，通过提供高能量的电子束和X射线束，能够实现对肿瘤进行有效治疗。
不同厂家的医用直线加速器在技术规格和参数上会有所差异，但一般都必须满足上述基本要求，以确保医疗效果和患者的安全。
