呼吸式幕墙资料摘要：呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等90 年代在欧洲出现，它由内、外两道幕墙组成，内外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动，因此又称为呼吸式幕墙。
呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等90 年代在欧洲出现，它由内、外两道幕墙组成，内外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动。
呼吸式幕墙的原理与分类呼吸式幕墙由内外两层玻璃幕墙组成，与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使内层幕墙的温度接近室内温度，减小温差因而它比传统的幕墙采暖时节约能源42%-52%；制冷时节约能源38%-60%。
另外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。
呼吸式幕墙根据通风层的结构的不同可分为“封闭式内循环体系”和“敞开式外循环体系”两种。
1．封闭式内循环体系呼吸式幕墙封闭式内循环体系呼吸式幕墙，一般在冬季较为寒冷的地区使用，其外层原则上是完全封闭的，一般由断热型材与中空玻璃组成外层玻璃幕墙，其内层一般为单层玻璃组成的玻璃幕墙或可开启窗，以便对外层幕墙进行清洗。
两层幕墙之间的通风换气层一般为100-200毫米。
通风换气层与吊顶部位设置的暖通系统抽风管相连，形成自下而上的强制性空气循环，室内空气通过内层玻璃下部的通风口进入换气层，使内侧幕墙玻璃温度达到或接近室内温度，从而形成优越的温度条件，达到节能效果。
在通道内设置可调控的百页窗或垂帘，可有效地调节日照遮阳，为室内创造更加舒适的环境。
根据英国劳氏船社总部大厦及美国西方化学中心大厦的使用来看，其节能效果较传统单层幕墙相比达50%以上。
2．敞开式外循环体系呼吸式幕墙敞开式外循环体系呼吸式幕墙与“封闭式呼吸式幕墙”相反，其外层是单层玻璃与非断热型材组成的玻璃幕墙，内层是由中空玻璃与断热型材组成的幕墙。

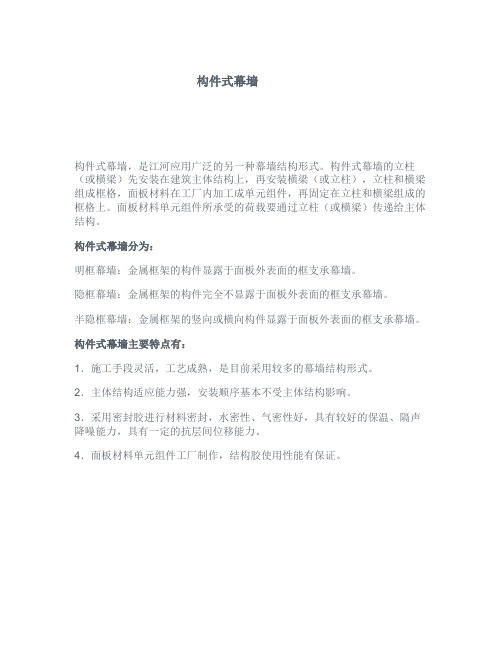

构件式幕墙构件式幕墙，是江河应用广泛的另一种幕墙结构形式。
构件式幕墙的立柱（或横梁）先安装在建筑主体结构上，再安装横梁（或立柱），立柱和横梁组成框格，面板材料在工厂内加工成单元组件，再固定在立柱和横梁组成的框格上。
面板材料单元组件所承受的荷载要通过立柱（或横梁）传递给主体结构。
构件式幕墙分为：明框幕墙：金属框架的构件显露于面板外表面的框支承幕墙。
隐框幕墙：金属框架的构件完全不显露于面板外表面的框支承幕墙。
半隐框幕墙：金属框架的竖向或横向构件显露于面板外表面的框支承幕墙。
构件式幕墙主要特点有：1．施工手段灵活，工艺成熟，是目前采用较多的幕墙结构形式。
2．主体结构适应能力强，安装顺序基本不受主体结构影响。
3．采用密封胶进行材料密封，水密性、气密性好，具有较好的保温、隔声降噪能力，具有一定的抗层间位移能力。
4．面板材料单元组件工厂制作，结构胶使用性能有保证。
点支式幕墙点支式幕墙主要特点：1．支承结构形式多样，可满足不同建筑师及工程业主对建筑结构与外立面效果的需求。
2．结构稳固美观，构件精巧实用，可实现金属结构与玻璃的通透性能融为一体，建筑内外空间和谐统一。
3．玻璃与驳接爪件采用球铰连接，具有较强的吸收变形能力。
智能型呼吸式幕墙呼吸式幕墙是建筑的“双层绿色外套”。
幕墙双层结构有显著的隔音效果，结构的特质也赋予了建筑以“呼吸效应”。
居住者能够体验到真正的冬暖夏凉，减少极端环境带来的不适；建筑本体的主动效能，极大减少了能源消耗。
采用双层幕墙系统可以降低建筑综合用能源消耗的30%-50%。
该幕墙系统由内外两道幕墙组成，内幕墙一般采用明框幕墙、活动窗，或开有检修门；外幕墙采用有框幕墙或点支承玻璃幕墙。
内外幕墙之间形成一个相对封闭的空间，大大提高了幕墙的保温、隔热、隔声功能。
智能幕墙是呼吸式幕墙的延伸，是在智能化建筑的基础上将建筑配套技术（暖、热、光、电）的适度控制，在幕墙材料、太阳能的有效利用，通过计算机网络进行有效的调节室内空气、温度和光线，从而节省了建筑物使用过程的能源，降低了生产和建筑物使用过程的费用。
剖析呼吸式幕墙资料的应用呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等90年代在欧洲出现，它由内、外两道幕墙组成，内外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动。
呼吸式幕墙的原理与分类呼吸式幕墙由内外两层玻璃幕墙组成，与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使内层幕墙的温度接近室内温度，减小温差因而它比传统的幕墙采暖时节约能源42-52；制冷时节约能源38-60另外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。
呼吸式幕墙根据通风层的结构的不同可分为封闭式内循环体系和敞开式外循环体系两种。
1封闭式内循环体系呼吸式幕墙封闭式内循环体系呼吸式幕墙，一般在冬季较为寒冷的地区使用，其外层原则上是完全封闭的，一般由断热型材与中空玻璃组成外层玻璃幕墙，其内层一般为单层玻璃组成的玻璃幕墙或可开启窗，以便对外层幕墙进行清洗。
两层幕墙之间的通风换气层一般为100-200毫米。
通风换气层与吊顶部位设置的暖通系统抽风管相连，形成自下而上的强制性空气循环，室内空气通过内层玻璃下部的通风口进入换气层，使内侧幕墙玻璃温度达到或接近室内温度，从而形成优越的温度条件，达到节能效果。
在通道内设置可调控的百页窗或垂帘，可有效地调节日照遮阳，为室内创造更加舒适的环境。
根据英国劳氏船社总部大厦及美国西方化学中心大厦的使用来看，其节能效果较传统单层幕墙相比达50以上。
2敞开式外循环体系呼吸式幕墙敞开式外循环体系呼吸式幕墙与封闭式呼吸式幕墙相反，其外层是单层玻璃与非断热型材组成的玻璃幕墙，内层是由中空玻璃与断热型材组成的幕墙。
内外两层幕墙形成的通风换气层的两端装有进风和排风装置，通道内也可设置百页等遮阳装置。
冬季时，关闭通风层两端的进排风口，换气层中的空气在阳光的照射下温度升高，形成一个温室，有效地提高了内层玻璃的温度，减少建筑物的采暖费用。
呼吸式玻璃幕墙呼吸式幕墙又称双层幕墙、热通道幕墙、通风式幕墙、节能幕墙等。
它由内外两层构造组成，形成一个室内外之间的空气缓冲层。
外层可由明框、隐框或点支式幕墙构成。
内层可由明框、隐框幕墙，或具有开启扇和检修通道的门窗组成。
也可以在一个独立支承结构的两侧设置玻璃面层，形成空间距离较小的双层立面构造。
呼吸幕墙对于提高建筑幕墙的保温、隔热以及隔声性能起到了非常大的作用，具有非常优异的节能性能。
呼吸幕墙可分为两类：1.敞开式外循环呼吸幕墙2.封闭式内循环呼吸幕墙一．敞开式外循环呼吸幕墙敞开式外循环呼吸幕墙是指空气从外层幕墙的下通道进入热通道空间，然后从外层幕墙的上部排风口排出，而内层幕墙则完全封闭。
敞开式外循环呼吸幕墙的内层幕墙一般采用中空玻璃或者Low-E玻璃，型材为隔热（或断热）型材，外层幕墙则采用由单片玻璃制作的敞开式幕墙结构。
敞开式外循环呼吸幕墙可以完全靠自然通风，不需要借助于专门的设备，维护和运行费用较低，是目前应用比较广泛的呼吸幕墙形式。
敞开式外循环呼吸幕墙的进风口和排风口可以开启和关闭，夏季时开启进风口和排风口，热空气形成自下而上的空气流动（有关试验证明这种热空气流动的速度可达到0.6 m/s），带走热通道内由于日照而产生的热量，降低内层幕墙的外表面温度，减少了空调制冷的负荷，节约了能源，降低了能耗；冬季关闭进风口和排风口，热通道因为阳光照射得以温度升高而成为封闭温室，提高了内层幕墙的外表面温度，起到保温作用，减少了建筑物采暖的运行费用。
此外，敞开式外循环呼吸幕墙也可以根据需要而在热通道内设置可调控的铝合金百叶窗帘或者电动卷帘，有效地调节阳光的照射。
按照春秋及夏冬季节的情况分别阐述如下：1．春季秋季：当需要换气时可将遮阳帘和室内断热门打开。
进风口设有防虫网和可拆装的过滤装置，能防止昆虫进入并大大降低气体中灰尘的浓度，使进入室内的空气洁净清新。
过滤装置可定期清洗。
2．夏季：将遮阳帘放下，遮挡阳光直射室内。

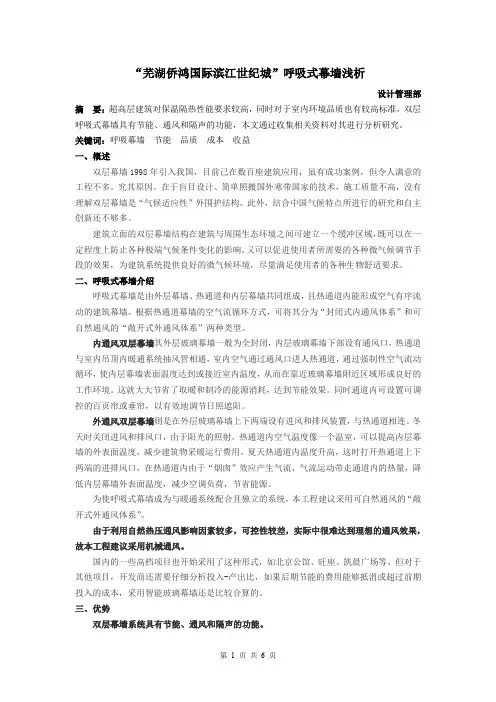

“芜湖侨鸿国际滨江世纪城”呼吸式幕墙浅析设计管理部摘要：超高层建筑对保温隔热性能要求较高，同时对于室内环境品质也有较高标准，双层呼吸式幕墙具有节能、通风和隔声的功能，本文通过收集相关资料对其进行分析研究。
关键词：呼吸幕墙节能品质成本收益一、概述双层幕墙1998年引入我国，目前己在数百座建筑应用，虽有成功案例，但令人满意的工程不多。
究其原因，在于盲目设计、简单照搬国外寒带国家的技术，施工质量不高，没有理解双层幕墙是“气候适应性”外围护结构。
此外，结合中国气候特点所进行的研究和自主创新还不够多。
建筑立面的双层幕墙结构在建筑与周围生态环境之间可建立一个缓冲区域，既可以在一定程度上防止各种极端气候条件变化的影响，又可以促进使用者所需要的各种微气候调节手段的效果，为建筑系统提供良好的微气候环境，尽量满足使用者的各种生物舒适要求。
二、呼吸式幕墙介绍呼吸式幕墙是由外层幕墙、热通道和内层幕墙共同组成，且热通道内能形成空气有序流动的建筑幕墙。
根据热通道幕墙的空气流循环方式，可将其分为“封闭式内通风体系”和可自然通风的“敞开式外通风体系”两种类型。
内通风双层幕墙其外层玻璃幕墙一般为全封闭，内层玻璃幕墙下部设有通风口，热通道与室内吊顶内暖通系统抽风管相通，室内空气通过通风口进人热通道，通过强制性空气流动循环，使内层幕墙表面温度达到或接近室内温度，从而在靠近玻璃幕墙附近区域形成良好的工作环境。
这就大大节省了取暖和制冷的能源消耗，达到节能效果。
同时通道内可设置可调控的百页帘或垂帘，以有效地调节日照遮阳。
外通风双层幕墙则是在外层玻璃幕墙上下两端设有进风和排风装置，与热通道相连。
冬天时关闭进风和排风口，由于阳光的照射，热通道内空气温度像一个温室，可以提高内层幕墙的外表面温度，减少建筑物采暖运行费用。
夏天热通道内温度升高，这时打开热通道上下两端的进排风口，在热通道内由于“烟囱”效应产生气流，气流运动带走通道内的热量，降低内层幕墙外表面温度，减少空调负荷，节省能源。

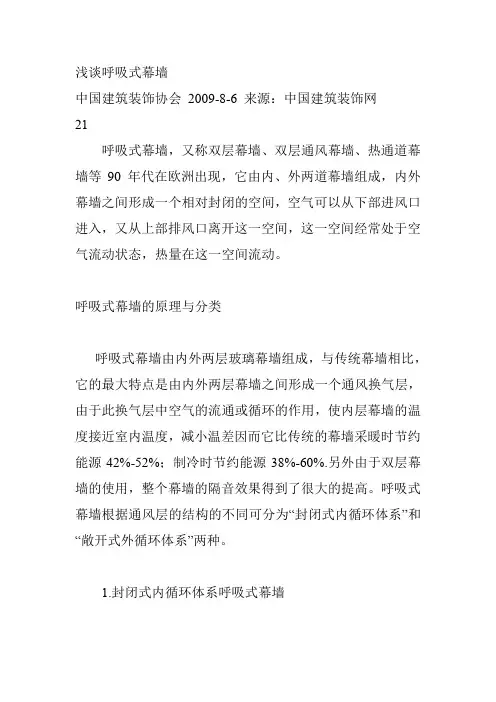

浅谈呼吸式幕墙中国建筑装饰协会2009-8-6 来源：中国建筑装饰网21呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等90 年代在欧洲出现，它由内、外两道幕墙组成，内外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动。
呼吸式幕墙的原理与分类呼吸式幕墙由内外两层玻璃幕墙组成，与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使内层幕墙的温度接近室内温度，减小温差因而它比传统的幕墙采暖时节约能源42%-52%；制冷时节约能源38%-60%.另外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。
呼吸式幕墙根据通风层的结构的不同可分为“封闭式内循环体系”和“敞开式外循环体系”两种。
1.封闭式内循环体系呼吸式幕墙封闭式内循环体系呼吸式幕墙，一般在冬季较为寒冷的地区使用，其外层原则上是完全封闭的，一般由断热型材与中空玻璃组成外层玻璃幕墙，其内层一般为单层玻璃组成的玻璃幕墙或可开启窗，以便对外层幕墙进行清洗。
两层幕墙之间的通风换气层一般为100-200毫米。
通风换气层与吊顶部位设置的暖通系统抽风管相连，形成自下而上的强制性空气循环，室内空气通过内层玻璃下部的通风口进入换气层，使内侧幕墙玻璃温度达到或接近室内温度，从而形成优越的温度条件，达到节能效果。
在通道内设置可调控的百页窗或垂帘，可有效地调节日照遮阳，为室内创造更加舒适的环境。
根据英国劳氏船社总部大厦及美国西方化学中心大厦的使用来看，其节能效果较传统单层幕墙相比达50%以上。
2.敞开式外循环体系呼吸式幕墙敞开式外循环体系呼吸式幕墙与“封闭式呼吸式幕墙”相反，其外层是单层玻璃与非断热型材组成的玻璃幕墙，内层是由中空玻璃与断热型材组成的幕墙。
内外两层幕墙形成的通风换气层的两端装有进风和排风装置，通道内也可设置百页等遮阳装置。
