呼吸式幕墙的原理与分类

“呼吸式”双层玻璃幕墙的设计与实现20世纪70年代，玻璃幕墙随着现代建筑的发展在全世界得到普及，近年来随着世界范围内环境、能源问题突显，人们对于玻璃幕墙由于保温性差，而造成的能源过度消耗等种种弊端更加重视起来。

正是基于以上原因，我国建设部新出台的公共建筑节能设计标准中提出，外窗可开启面积不大于30%，玻璃幕墙最多只能占墙面70%，并鼓励使用自然风降温，幕墙也应具有可开启部分或设通风换气装置等，所有公共建筑的幕墙不能使用普通玻璃，必须使用节能玻璃。

参照国外玻璃幕墙建筑发展的历程与经验，我国的玻璃幕墙建筑设计只能也必须向环保、节能与智能化发展。

近年来我国双层玻璃幕墙的应用就是我国建筑逐步走向节能化、智能化的一个体现。

双层玻璃幕墙一般被称为智能型玻璃幕墙系统,严格说来是指它主要应用于建筑外墙,可随天气变化自动改变自身特性。

实际上,在多种双层玻璃幕墙当中,只有少数装有感应控制系统并且能够智能运行。

尽管如此，只要经过精心设计,充分利用自然能源和可再生能源，满足楼内人群在供热、制冷和照明等方面的需求，都可以说这种双层玻璃幕墙是节能型、智能型的。

1 呼吸式双层玻璃幕墙的原理呼吸式双层玻璃幕墙由内、外两层玻璃幕墙组成,外层幕墙一般采用隐框、明框和点式玻璃幕墙,内层幕墙一般采用明框幕墙或铝合金门窗。

内外幕墙之间形成一个相对封闭的空间通风间层,空气可以从下部进风口进入，从上部排风口排出,空间内经常处于空气流动状态，热量在其间流动,形成热量缓冲层,从而调节室内温度。

2 呼吸式双层幕墙的分类及特点2.1 封闭式内循环体系呼吸式幕墙封闭式内循环体系呼吸式幕墙一般在冬季较为寒冷的地区使用，外层玻璃幕墙原则上是完全封闭的，一般由断热型材与中空钢化玻璃组成，内层一般为单片钢化玻璃组成的玻璃幕墙或可开启窗。

两层幕墙之间的通风间层厚度一般为12cm～20cm。

通风间层与吊顶部位设置的暖通系统排风管相连，形成自下而上的强制性空气循环。

呼吸式幕墙资料摘要：呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等90 年代在欧洲出现，它由内、外两道幕墙组成，内外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动，因此又称为呼吸式幕墙。

呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等90 年代在欧洲出现，它由内、外两道幕墙组成，内外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动。

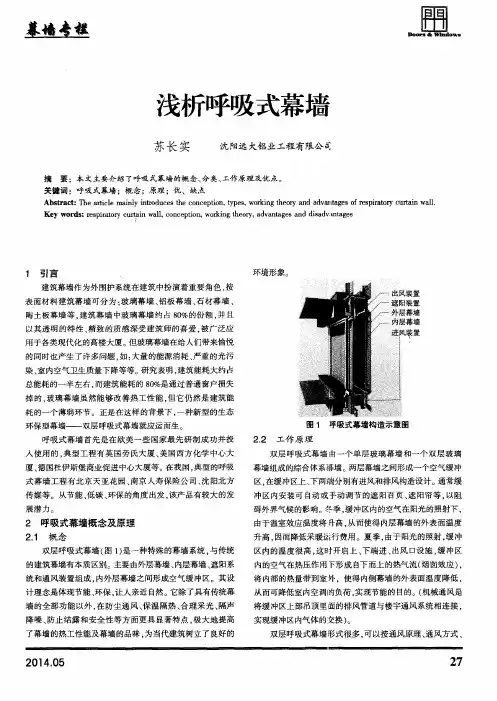

呼吸式幕墙的原理与分类呼吸式幕墙由内外两层玻璃幕墙组成，与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使内层幕墙的温度接近室内温度，减小温差因而它比传统的幕墙采暖时节约能源42%-52%；制冷时节约能源38%-60%。

另外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。

呼吸式幕墙根据通风层的结构的不同可分为“封闭式内循环体系”和“敞开式外循环体系”两种。

1．封闭式内循环体系呼吸式幕墙封闭式内循环体系呼吸式幕墙，一般在冬季较为寒冷的地区使用，其外层原则上是完全封闭的，一般由断热型材与中空玻璃组成外层玻璃幕墙，其内层一般为单层玻璃组成的玻璃幕墙或可开启窗，以便对外层幕墙进行清洗。

两层幕墙之间的通风换气层一般为100-200毫米。

通风换气层与吊顶部位设置的暖通系统抽风管相连，形成自下而上的强制性空气循环，室内空气通过内层玻璃下部的通风口进入换气层，使内侧幕墙玻璃温度达到或接近室内温度，从而形成优越的温度条件，达到节能效果。

在通道内设置可调控的百页窗或垂帘，可有效地调节日照遮阳，为室内创造更加舒适的环境。

根据英国劳氏船社总部大厦及美国西方化学中心大厦的使用来看，其节能效果较传统单层幕墙相比达50%以上。

2．敞开式外循环体系呼吸式幕墙敞开式外循环体系呼吸式幕墙与“封闭式呼吸式幕墙”相反，其外层是单层玻璃与非断热型材组成的玻璃幕墙，内层是由中空玻璃与断热型材组成的幕墙。

呼吸式玻璃幕墙呼吸式幕墙又称双层幕墙、热通道幕墙、通风式幕墙、节能幕墙等。

它由内外两层构造组成，形成一个室内外之间的空气缓冲层。

外层可由明框、隐框或点支式幕墙构成。

内层可由明框、隐框幕墙，或具有开启扇和检修通道的门窗组成。

也可以在一个独立支承结构的两侧设置玻璃面层，形成空间距离较小的双层立面构造。

呼吸幕墙可分为两类：1.敞开式外循环呼吸幕墙2.封闭式内循环呼吸幕墙呼吸幕墙对于提高建筑幕墙的保温、隔热以及隔声性能起到了非常大的作用，具有非常优异的节能性能。

现主要就敞开式外循环呼吸幕墙做一些介绍。

一．敞开式外循环呼吸幕墙的工作原理敞开式外循环呼吸幕墙是指空气从外层幕墙的下通道进入热通道空间，然后从外层幕墙的上部排风口排出，而内层幕墙则完全封闭。

敞开式外循环呼吸幕墙的内层幕墙一般采用中空玻璃或者Low-E玻璃，型材为隔热（或断热）型材，外层幕墙则采用由单片玻璃制作的敞开式幕墙结构。

敞开式外循环呼吸幕墙可以完全靠自然通风，不需要借助于专门的设备，维护和运行费用较低，是目前应用比较广泛的呼吸幕墙形式。

敞开式外循环呼吸幕墙的进风口和排风口可以开启和关闭，夏季时开启进风口和排风口，热空气形成自下而上的空气流动（有关试验证明这种热空气流动的速度可达到0.6 m/s），带走热通道内由于日照而产生的热量，降低内层幕墙的外表面温度，减少了空调制冷的负荷，节约了能源，降低了能耗；冬季关闭进风口和排风口，热通道因为阳光照射得以温度升高而成为封闭温室，提高了内层幕墙的外表面温度，起到保温作用，减少了建筑物采暖的运行费用。

此外，敞开式外循环呼吸幕墙也可以根据需要而在热通道内设置可调控的铝合金百叶窗帘或者电动卷帘，有效地调节阳光的照射。

按照春秋及夏冬季节的情况分别阐述如下：1．春季秋季：当需要换气时可将遮阳帘和室内断热门打开。

进风口设有防虫网和可拆装的过滤装置，能防止昆虫进入并大大降低气体中灰尘的浓度，使进入室内的空气洁净清新。

通风式双层呼吸幕墙——幕墙发展新方向双层幕墙是一种新型的节能环保幕墙，是幕墙技术的新发展。

双层幕墙又称热通道幕墙、呼吸式幕墙，是由外层幕墙、热通道和内层幕墙共同组成，且热通道内能形成空气有序流动的建筑幕墙。

根据热通道幕墙的空气流循环方式，可将其分为“封闭式内通风体系”和可自然通风的“敞开式外通风体系”两种类型。

双层幕墙的工作原理内通风双层幕墙其外层玻璃幕墙一般为全封闭，内层玻璃幕墙下部设有通风口，热通道与室内吊顶内暖通系统抽风管相通，室内空气通过通风口进人热通道，通过强制性空气流动循环，使内侧幕墙表面温度到达或接近室内温度，从而在靠近玻璃幕墙附近区域形成良好的工作环境。

这就大大节省了取暖和制冷的能源消耗，到达节能效果。

同时通道内可设置可调控的百页帘或垂帘，以有效地调节____遮阳。

外通风双层幕墙则是在外层玻璃幕墙上下两端设有进风和排风装置，与热通道相连。

冬天时关闭进风和排风口，由于阳光的照射，热通道内空气温度像一个温室，可以提高内侧幕墙的外表面温度，减少建筑物采暖运行费用。

夏天热通道内温度升高，这时打开热通道上下两端的进排风口，在热通道内由于“烟囱”效应产生气流，气流运动带走通道内的热量，降低内侧幕墙外表面温度，减少空调负荷，节省能源。

通过通道内上下两端进排风口的调节在通道内形成负压，利用室内两侧幕墙的压差和开启扇就可以在建筑物内形成气流，开展通风换气。

这样，通过对太阳辐射的有效利用，就可以实现节省能源。

双层幕墙的主要功能有：可以充分利用太阳能、保障良好通风效果、提高隔音能力、降低空调使用率、减少风及恶劣气候的影响；提供良好的工作居住环境。

内层幕墙可采用普通幕墙或铝合金窗，外层幕墙可采用隔热明框幕墙或者采用隔热单元幕墙。

一般外层玻璃选用中空钢化玻璃，内层玻璃选择普通单片钢化玻璃。

外层幕墙完全封闭，空气流动在室内和热通道间开展。

内、外层幕墙间热通道的宽度较窄，一般为120毫米~300毫米，需要借助于专门的设备完成空气的流动，运行成本较高。

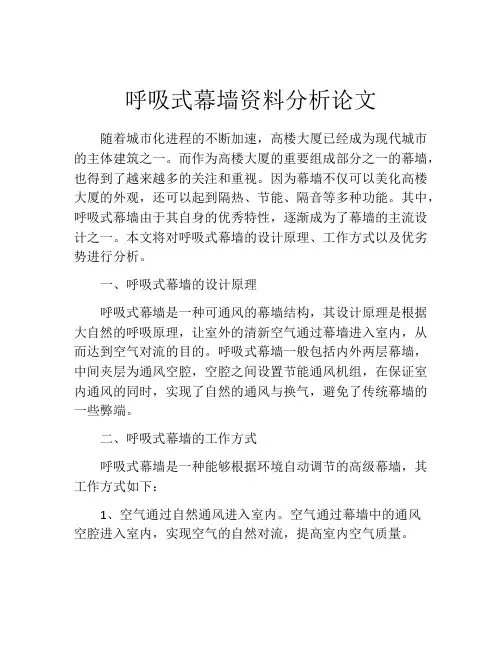

剖析呼吸式幕墙资料的应用呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等90年代在欧洲出现，它由内、外两道幕墙组成，内外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动。

呼吸式幕墙的原理与分类呼吸式幕墙由内外两层玻璃幕墙组成，与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使内层幕墙的温度接近室内温度，减小温差因而它比传统的幕墙采暖时节约能源42-52；制冷时节约能源38-60另外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。

呼吸式幕墙根据通风层的结构的不同可分为封闭式内循环体系和敞开式外循环体系两种。

1封闭式内循环体系呼吸式幕墙封闭式内循环体系呼吸式幕墙，一般在冬季较为寒冷的地区使用，其外层原则上是完全封闭的，一般由断热型材与中空玻璃组成外层玻璃幕墙，其内层一般为单层玻璃组成的玻璃幕墙或可开启窗，以便对外层幕墙进行清洗。

两层幕墙之间的通风换气层一般为100-200毫米。

通风换气层与吊顶部位设置的暖通系统抽风管相连，形成自下而上的强制性空气循环，室内空气通过内层玻璃下部的通风口进入换气层，使内侧幕墙玻璃温度达到或接近室内温度，从而形成优越的温度条件，达到节能效果。

在通道内设置可调控的百页窗或垂帘，可有效地调节日照遮阳，为室内创造更加舒适的环境。

根据英国劳氏船社总部大厦及美国西方化学中心大厦的使用来看，其节能效果较传统单层幕墙相比达50以上。

2敞开式外循环体系呼吸式幕墙敞开式外循环体系呼吸式幕墙与封闭式呼吸式幕墙相反，其外层是单层玻璃与非断热型材组成的玻璃幕墙，内层是由中空玻璃与断热型材组成的幕墙。

内外两层幕墙形成的通风换气层的两端装有进风和排风装置，通道内也可设置百页等遮阳装置。

冬季时，关闭通风层两端的进排风口，换气层中的空气在阳光的照射下温度升高，形成一个温室，有效地提高了内层玻璃的温度，减少建筑物的采暖费用。

双层呼吸式幕墙技术在建筑工程中的运用双层呼吸式幕墙技术是一种新型的建筑外观形式和幕墙技术，通过双层玻璃墙壁建造的外立面，能够实现建筑物内外空气、温度、湿度等参数的调节，从而达到节能、环保、舒适等效果的建筑幕墙。

本文将介绍双层呼吸式幕墙技术在建筑工程中的应用。

一、双层呼吸式幕墙的构成及原理双层呼吸式幕墙整体结构为两道玻璃幕墙之间留有一定距离的呼吸空间，呼吸空间中利用自然气流的原理，通过上下通风孔和进出风机实现自然通风换气。

其中上、下通风孔被设计为横向或纵向布置的气流孔，进出风机则根据需要设在幕墙系统内部或外部。

双层呼吸式幕墙的理论基础是自然通风与对流换热，通过风向决策适度调节入口通风、排出通风和自然排气极度的速率和时间，来达到幕墙内外热质量平衡的目的。

同时，在气流循环的过程中，双层幕墙的外窗玻璃板与内窗玻璃板之间留间距离，由此形成充足且稳定的“悬挂空气层”，作为双层幕墙空气缓冲层，对窗户光谱红外线辐射和外界声音有良好的隔离作用，能够大大提高窗户的隔音效果及可视性。

双层呼吸式幕墙技术可以在建筑工程中应用于高层写字楼、大型商业中心、酒店、住宅等多种建筑类型。

施工效果好、外观时尚美观、内部空气质量高、节能环保成效显着有着显着的优势。

1．节能环保双层呼吸式幕墙能够实现室内外空气流通和传热传递平衡，避免室内温度局部过高或过低，从而降低空调系统及能耗。

同时，双层呼吸式幕墙材料采用建筑隔热材料、抗紫外线、隔声、耐火等特性材料，对环境和人体健康无任何污染，保护大自然环境，符合环保的主旨。

2．美观便捷与传统幕墙相比较，双层呼吸式幕墙在外观上更具美感，可根据不同需求定制不同颜色和形状。

此外，双层呼吸式幕墙也方便安装、修理及维护。

对于位于高空的建筑，双层呼吸式幕墙的构造使得它们具有更高的安全性和稳定性。

3．提高室内舒适度双层呼吸式幕墙的呼吸空间能够起到一定的保护作用，不仅有助于阳光的护理，还阻挡了外界的噪音和灰尘，提高了室内的舒适度。

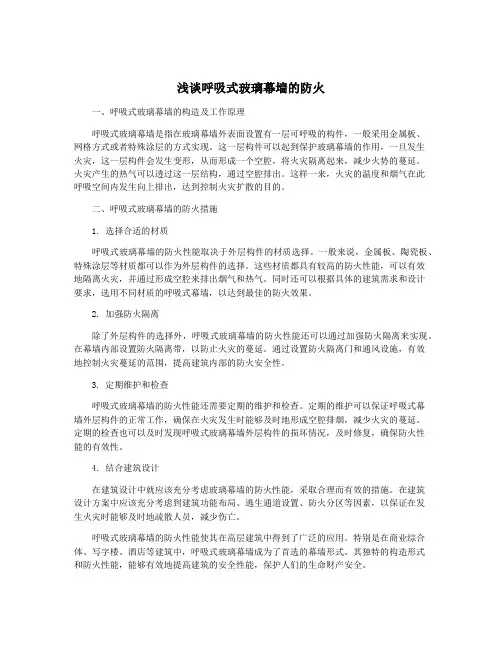

浅谈呼吸式玻璃幕墙的防火一、呼吸式玻璃幕墙的构造及工作原理呼吸式玻璃幕墙是指在玻璃幕墙外表面设置有一层可呼吸的构件，一般采用金属板、网格方式或者特殊涂层的方式实现。

这一层构件可以起到保护玻璃幕墙的作用，一旦发生火灾，这一层构件会发生变形，从而形成一个空腔，将火灾隔离起来，减少火势的蔓延。

火灾产生的热气可以透过这一层结构，通过空腔排出。

这样一来，火灾的温度和烟气在此呼吸空间内发生向上排出，达到控制火灾扩散的目的。

二、呼吸式玻璃幕墙的防火措施1. 选择合适的材质呼吸式玻璃幕墙的防火性能取决于外层构件的材质选择。

一般来说，金属板、陶瓷板、特殊涂层等材质都可以作为外层构件的选择。

这些材质都具有较高的防火性能，可以有效地隔离火灾，并通过形成空腔来排出烟气和热气。

同时还可以根据具体的建筑需求和设计要求，选用不同材质的呼吸式幕墙，以达到最佳的防火效果。

2. 加强防火隔离除了外层构件的选择外，呼吸式玻璃幕墙的防火性能还可以通过加强防火隔离来实现。

在幕墙内部设置防火隔离带，以防止火灾的蔓延。

通过设置防火隔离门和通风设施，有效地控制火灾蔓延的范围，提高建筑内部的防火安全性。

3. 定期维护和检查呼吸式玻璃幕墙的防火性能还需要定期的维护和检查。

定期的维护可以保证呼吸式幕墙外层构件的正常工作，确保在火灾发生时能够及时地形成空腔排烟，减少火灾的蔓延。

定期的检查也可以及时发现呼吸式玻璃幕墙外层构件的损坏情况，及时修复，确保防火性能的有效性。

4. 结合建筑设计在建筑设计中就应该充分考虑玻璃幕墙的防火性能，采取合理而有效的措施。

在建筑设计方案中应该充分考虑到建筑功能布局、逃生通道设置、防火分区等因素，以保证在发生火灾时能够及时地疏散人员，减少伤亡。

呼吸式玻璃幕墙的防火性能使其在高层建筑中得到了广泛的应用。

特别是在商业综合体、写字楼、酒店等建筑中，呼吸式玻璃幕墙成为了首选的幕墙形式。

其独特的构造形式和防火性能，能够有效地提高建筑的安全性能，保护人们的生命财产安全。
