测井沉积相分析

成像测井在地质构造沉积分析及储层评价中的应用从成像测井技术在我国地质油藏的实践应用来看，就测量方法而言，可将成像测井技术分成电成像测井技术与声成像技术两种形式，主要有地层电阻率成像测井、地层微电阻率扫描测井、方位电阻率成像测井、阵列感应成像测井、井下声波电视等。

从广义视角来看，成像测井技术还设计核磁共振粗巨额ing技术、偶极子阵列声波测井技术等。

标签：成像测井;地质油藏;应用与探究成像测井蕴含大量的地质信息，能够准确、直观的了解到地下油藏的地质特征，从沉积、构造等多个视角对地质特征进行分析与探索。

将成像测井运用到裂缝性储层研究中，能够有效提升研究工作的直观性与有效性，最大程度上满足裂缝油气藏的各种需求。

为此，本文将针对成像测井技术在地质油藏研究中的应用进行探究。

1.成像测井技术在地质构造解释方面的运用井眼成像资料能够将地质构造特征直观的描述出来，是地质油藏勘探信息的主要来源，在地质油藏勘探工作中具有较高的应用价值与推广价值。

将成像测井技术运用到地质构造中能够确定地质构造倾斜角的方向及其走向、对小到裂缝级的断层进行清晰识别，为地震解释内幕断层提供帮助，通过对地震资料进行标定、验证从中得出地质构造的剖面图，提升对地震解析的精确度，绘制井旁地质坡面图，为井间地层对比提供帮助。

通过运用成像测井技术开展地质构造研究工作，能够准确获取地层构造倾角与断层断点位置的相关影像资料，且这些影像资料同地震资料之间具有较强的一致性与统一性。

通过借助井旁地质剖面图能够对井区之外的地质构造情况进行合理推算，并结合地震剖面图对井间地层进行更精细的对比与分析，为后期地质研究与开采工作提供可靠的理论依据，有效提升地质勘探工作的准确性与高效性，保证地质油藏开采工作的安全性。

2.成像测井技术在地质沉积分析方面的运用测井信息能够将地层的流体性质、物性、岩性等多项信息综合反映出来。

从沉积微相研究视角来看，通常仅将常规测井信息用在识别岩性、定性判断沉积韵律工作中，借助高分辨率成像测井技术为沉积分析提供层理、层面、岩石雷度、古水流方向等具有较高关键性、重要性的沉积构造信息。

6.1 单井沉积相分析沉积相是沉积环境的物质表现，即指一定的沉积环境以及在该环境中形成的沉积物特征的综合。

沉积相标志的获取和确定主要来自三个方面：地质、地震与钻井。

钻井资料——岩心与测井是地下沉积相确定的最直接、最可靠的相标志，也是进行层序划分的核心内容之一。

综合地质与测井特征两方面的研究，结合区域地质研究资料，研究了单井的沉积相发育特征，总结出其纵向演化和横向相变规律。

6.1.1 测井沉积相研究6.1.1.1 测井相分析的基本原理和方法测井相分析的基本原理就是从一组能反映地层特征的测井响应中，提取测井曲线特征，包括幅度大小、形态、接触关系及组合特征，结合其它测井解释结论将地层剖面划分为有限个测井相，并用岩心资料加以验证，从而建立用测井资料描述地层沉积相的模式。

岩心或岩相分析是测井识别沉积相或微相的地质基础。

由于各类测井曲线所反映的地质特征不同，因而在相识别中所发挥的作用也存在明显的差异（表6－1），如自然电位、自然伽马、电阻率可以反映沉积物垂向粒序、韵律以及沉积结构特征和水动力能量的变化；地球化学测井、能谱测井可反映岩石组分的成熟度，进而分析母岩性质、古地理背景、源区的远近。

另外测井曲线在垂向上的组合规律也是判断沉积微相组合规律的有效方法。

6.1.1.2 表征岩性、层序特征的测井相标志碎屑岩储层沉积相分析常用的测井曲线是反应岩性变化的自然伽马（GR）和自然电位（SP），有时也配合电阻率，当然不同的地区也有区别，因地而异。

各类测井曲线所反映的地质特征不同：SP、GR、电阻率曲线主要反应沉积物在垂向上的粒序变化和韵律，以及沉积结构特征和水动力能量的变化。

通过分析测井曲线的组合形态、幅度、顶底接触关系、光滑程度等基本要素来确定单井测井相特征，综合分析后确定单井沉积相的类型。

本地区可以识别出来的曲线形态包括以下几种：（1）钟形曲线下部最大，往上越来越小，是水流能量逐渐减弱或物源供应越来越少的表现。

其特点底部突变、顶部渐变，即为向上变细的韵律，反映出正粒序结构，典型的代表为曲流河点坝或河道充填沉积的产物（图6－1a）。

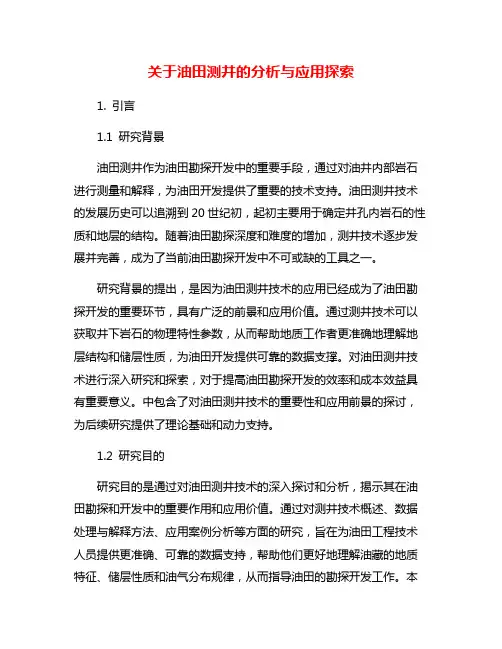

关于油田测井的分析与应用探索1. 引言1.1 研究背景油田测井作为油田勘探开发中的重要手段，通过对油井内部岩石进行测量和解释，为油田开发提供了重要的技术支持。

油田测井技术的发展历史可以追溯到20世纪初，起初主要用于确定井孔内岩石的性质和地层的结构。

随着油田勘探深度和难度的增加，测井技术逐步发展并完善，成为了当前油田勘探开发中不可或缺的工具之一。

研究背景的提出，是因为油田测井技术的应用已经成为了油田勘探开发的重要环节，具有广泛的前景和应用价值。

通过测井技术可以获取井下岩石的物理特性参数，从而帮助地质工作者更准确地理解地层结构和储层性质，为油田开发提供可靠的数据支撑。

对油田测井技术进行深入研究和探索，对于提高油田勘探开发的效率和成本效益具有重要意义。

中包含了对油田测井技术的重要性和应用前景的探讨，为后续研究提供了理论基础和动力支持。

1.2 研究目的研究目的是通过对油田测井技术的深入探讨和分析，揭示其在油田勘探和开发中的重要作用和应用价值。

通过对测井技术概述、数据处理与解释方法、应用案例分析等方面的研究，旨在为油田工程技术人员提供更准确、可靠的数据支持，帮助他们更好地理解油藏的地质特征、储层性质和油气分布规律，从而指导油田的勘探开发工作。

本研究也旨在为今后油田测井技术的进一步改进和发展提供参考和借鉴，推动油田勘探开发领域的技术创新和进步。

通过本文的研究，旨在总结和探索油田测井技术的应用现状和发展趋势，进一步凝练出未来研究的重点和方向，从而推动油田勘探开发工作取得更好的成果和效益。

2. 正文2.1 测井技术概述测井技术是油田勘探开发中的一项重要技术手段。

测井是指在钻井过程中通过在井中放置测井仪器测量地层各种物理性质的方法，以获得地层和岩石的信息，从而判断油气储集层的性质和产能情况。

测井技术通常包括测井仪器的选择、井下测量与数据传输、数据处理与解释等环节。

测井技术主要包括测井仪器选择和测井方法选择两个方面。

沉积相的研究方法摘要：沉积相的研究方法。

关键词：沉积相；沉积岩；沉积物；岩石；测井；地震；沉积相的研究方法很多，归纳起来主要有以下几类：一、地质方法：①沉积岩和沉积物的研究：利用各种方法和技术研究沉积岩和沉积物的岩性、结构和构造，确定岩石类型，分析其成因。

②沉积相分析：在了解盆地结构、构造和演化历史的基础上，通过区域对比，综合应用沉积岩和沉积物的颜色、岩性、结构和构造等特征，分析沉积相，恢复古地理和古环境。

③建立相模式：在大量沉积相研究的基础上总结出可以起到标准、对比和预测作用的相模式。

二、地球物理方法：特定的岩石，具有特定的物理响应，因此用反演的方法，根据岩石的物理响应可以研究其岩性特征，所以可以用地球物理方法来研究沉积学的某些问题。

用地球物理方法来研究沉积相可分为测井和地震两种方法。

①测井相分析法：测井相分析的基本原理就是从一组能够反映地层特征的测井响应中，提取测井曲线的变化特征，包括幅度、形态等定性方面的曲线特征以及定量方面的测井参数值来描述地层的地质相，运用各种模式识别方法，利用测井相进行地层的岩性、沉积环境等方面的研究。

测井相分析的基本步骤为：a.建立测井曲线和测井参数与沉积相的对应关系；b.选择测井曲线和测井参数，并对之进行深度较正和环境影响较正；c.对所选择测井曲线和测井参数进行主成份分析；d.对主成份进行聚类分析；e.对测井相进行判别归类，确定最终测井相，最终测井相具有单一的地质特征，与沉积相有很好的对应关系。

②地震相方法：根据地震相参数如振幅、连续性、频率、内部结构、外部形态和层速度等可确定地震相类型和空间展布范围。

在实际工作中，常选择可信度较高的地震反射内部结构和外部形态作为地震相类型的主要依据，其它参数作为辅助参数。

在把地震相向沉积相平面转化的过程中可确定沉积体系的成因类型，在转相过程中应与盆地古地理背景结合、充分利用钻、测井资料与地震相之间的内在联系。

目前已建立各种地震相模式与其相应的相参数。

4.5 测井相分析不同的沉积环境下，由于物源情况不同、水动力条件不同及水深不同，必然造成沉积物组合形式的不同，反映在测井曲线上就是不同的测井曲线形态（图24）。

测井曲线提供的曲线类型反映了三角洲前缘相测井曲线的总体特征。

图24 砂体自然伽玛曲线形态特征及其解释测井相分析的内容包括测井响应序列的选择、测井响应曲线特征分析及测井相特征分析等方面。

根据地层岩性特征、沉积特征及测井响应曲线组合特征，及其分辨率可以看出；测井响应曲线特征包括曲线的异常幅度、光滑程度、齿中线的收敛情况、曲线形态和顶底接触关系等，它们分别从不同方面反映地层的岩性、粒度、泥质含量和垂向变化等特征。

不同的沉积微相所对应的测井相特征有所差异。

1．水下分流河道自然伽玛曲线度中～高，光滑程度呈现微齿状或光滑形两种，曲线形态一般呈箱形、钟形或钟形～箱形的复合形，顶底面突变接触或底部突变接触、顶部渐变接触.该沉积微相的自然伽玛曲线异常幅度中一高，光滑程度呈现微齿状或光滑形两种，齿中线水平或下倾，或下部水平上部下倾，曲线形态一般呈箱形、钟形或钟形一箱形的复合形，顶底面突变接触或呈底部突变接触，顶部渐变接触。

单个河道砂体的电测曲线特征呈微齿或光滑的中一高幅钟形或箱形，多个河道砂体连续叠置呈中一高幅钟形叠加钟形或箱形及钟形+箱形的复合形。

2．水下天然堤自然电位曲线异常幅度低～中，曲线光滑或呈微齿状，曲线形态呈指状，顶底一般均呈渐变接触，河道砂体上部连续变细的钟形曲线细尾部分，很少单独出现。

3．分流河道间湾自然伽玛曲线呈光滑似直线形或直线形，曲线异常幅度低出现连续微齿或无异常幅度4．前三角洲泥自然伽玛曲线异常低幅，变化近于平直，间或出现细砂岩的小齿峰。

5、河口砂坝单个河口砂坝自然伽玛曲线形态多呈漏斗形或漏斗形一箱形的复合型，曲线异常幅度中等和中一高，曲线可含微齿或呈光滑曲线，齿中线可向内收敛，一般顶部呈渐变或突变接触，底部呈渐变接触。

多个河口坝砂体叠加而形成台阶状漏斗形和箱形+漏斗形复合体。
