一、产品介绍ME-3000绝缘子灰密度测试仪，是本公司根据我国电网防污闪工作的需要，配合电网污秽等级划分的新标准而研发的“灰密”成套测量装置。
该装置符合GB/T 16434—2004《污秽条件下高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则》（代替GB/T 16434-1996、GB/T 5582-1993、JB/T 5895-1991）和国家电网公司Q/GDW 152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》规定的要求。
ME-3000型绝缘子灰密度测试仪是成套测量装置。
其中包含精密电子天平、鼓风干燥箱、真空抽滤器及测量附件等组成部分。
整套装置操作简单，测量精确。
二、功能特点1、真空抽滤装置技术成熟，使用方便、效率高。
含有多个抽头，可一次实现多个过滤过程。
使用水循环装置代替油循环泵，使用更为方便，故障率低。
2、鼓风干燥采用德国技术，风道先进；风机噪声小，性能稳定。
3、微电脑智能控制，设定温度后，仪表自行判断加热所需功率，并显示加热状态，控温精确稳定。
4、可调式进风口，控制箱内温度和气体的排放。
5、高精度电子分析天平具有数字化多点线性修正、漂移修正、开机自检和去皮等多种功能。
6、附带配套计算软件，计算方便，且结果更为精确。
三、技术指标1、天平精度：0.1mg2、最大称量：200g3、控温范围：室温+10℃～250℃4、温度分辨率：1℃5、温度波动度：±1℃6、温度均匀度：±1℃7、抽滤流量：60L/Min8、抽滤最大真空度：0.098MPa9、抽滤单头抽气量：10L/min10、抽滤抽气头个数：2个11、电源电压：220±10%12、环境温度：5—40℃13、相对湿度： 85%四、使用说明操作步骤大致分为溶解、过滤、干燥、称重和计算五步。
第一步：溶解1、选取绝缘子带电绝缘子串应取上数第二片、中间一片、下数第二片三片绝缘子；非带电绝缘子串应取任意位置的三片绝缘子。
绝缘子灰密测试仪绝缘子灰密测试仪概述在电网系统中，电压等级高、输送容量大的变电站和输电线路起着十分重要的作用。
而在输电线路经过的地区，工业污秽、海风的盐雾、空气中的尘埃等污秽物逐渐积累并附着在绝缘子表面，极易形成污秽层，由于污秽绝缘子的绝缘强度大大降低，引起绝缘子在正常运行电压下闪络，造成大面积停电，形成污闪事故。
污闪事故不同于一般单纯的设备事故，它涉及面广、影响设备多且分散。
现阶段我国电力系统的网架尚比较薄弱，多次污闪跳闸即有可能带来整个系统的崩溃，造成大面积、多设备的连锁事故。
因此，在设计建造电网系统前，应首先测定外绝缘子表面的污秽程度以确定所在区域的污秽等级，据此选择合适的外绝缘爬电比距；对于已经投入使用的高压输电线路、发电厂、变电站等场所的外绝缘设备，应当保证每年至少检测一次其表面污秽程度，以衡量是否可能引起污闪事故，作为判断外绝缘设备是否需要清洗或更换的依据。
通过以上途径，使污闪事故率降低到可接受的程度，最大限度降低污闪事故对国民经济的影响。
由于绝缘子表面的污秽包含溶性成分和不溶性成分，其中灰密度（NSDD）是指绝缘子表面层污秽中的不可溶成分与表面积的比值，不同于污秽中的可溶性成分（用等值盐密度ESDD衡量），由于污秽度中盐密和灰密之间的关系在5—10倍分散，相同等值盐密不同灰密的绝缘子可能处于不同污秽等级，故污秽等级的确认需要等值盐密度和绝缘子灰密测试仪灰密度组合才可确定，只有进行灰密测量才能正确地确定污秽等级。
我公司根据电力行业防治污闪的要求，结合电网污秽划分等级新标准，根据客户需求设计研发了HTHM-H绝缘子灰密测试仪，操作简单、功能齐全，得到了行业客户的一致认可。
二、仪器介绍绝缘子灰密成套测量装置专为测量灰密度值而设计，包含快速过滤器（图1.1）、精密电子天平（图1.2）、恒温干燥箱（图1.3）和测量附件等部分。
快速过滤器：精心设计指针式人机交互界面，美观简洁；配套的灰密测量分析软件；采用多抽头，操作便捷。

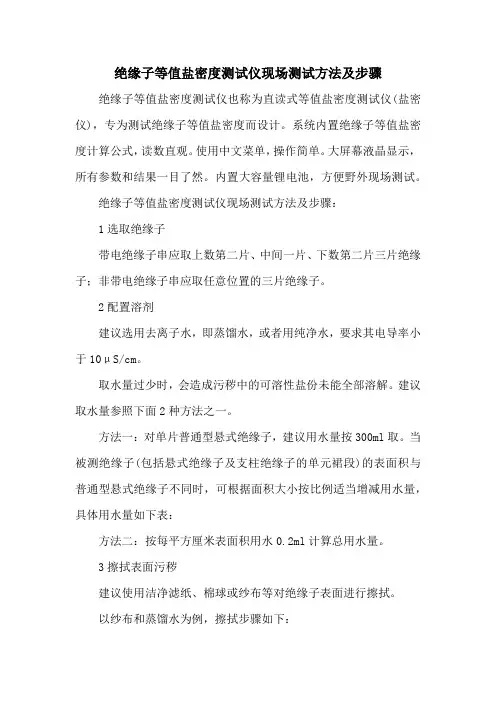

绝缘子等值盐密度测试仪现场测试方法及步骤绝缘子等值盐密度测试仪也称为直读式等值盐密度测试仪(盐密仪)，专为测试绝缘子等值盐密度而设计。
系统内置绝缘子等值盐密度计算公式，读数直观。
使用中文菜单，操作简单。
大屏幕液晶显示，所有参数和结果一目了然。
内置大容量锂电池，方便野外现场测试。
绝缘子等值盐密度测试仪现场测试方法及步骤：1选取绝缘子带电绝缘子串应取上数第二片、中间一片、下数第二片三片绝缘子；非带电绝缘子串应取任意位置的三片绝缘子。
2配置溶剂建议选用去离子水，即蒸馏水，或者用纯净水，要求其电导率小于10μS/cm。
取水量过少时，会造成污秽中的可溶性盐份未能全部溶解。
建议取水量参照下面2种方法之一。
方法一：对单片普通型悬式绝缘子，建议用水量按300ml取。
当被测绝缘子(包括悬式绝缘子及支柱绝缘子的单元裙段)的表面积与普通型悬式绝缘子不同时，可根据面积大小按比例适当增减用水量，具体用水量如下表：方法二：按每平方厘米表面积用水0.2ml计算总用水量。
3擦拭表面污秽建议使用洁净滤纸、棉球或纱布等对绝缘子表面进行擦拭。
以纱布和蒸馏水为例，擦拭步骤如下：1、取两种纱布侵入上述7.2中配置好的蒸馏水中，再用洁净镊子把水挤干后取出。
2、使用第一片湿纱布擦拭绝缘子，直至绝缘子表面基本洁净。
3、使用第二片湿纱布擦拭绝缘子，直至绝缘子表面完全洁净。
注意：湿纱巾取出时以不滴水为宜，保证在擦拭时溶液不流失，否则测试结果会有偏差。
4溶解将上述沾有绝缘子污秽的取样巾放入准备好的去离子水中，充分搅拌，使污秽充分溶解在去离子水中，得到污秽溶液。
注：未溶解物质为非可溶性物质，其对测试结果没有影响。
5测试将电极插入溶液中，按操作方法操作，等待2分钟后再读数。
本仪器内置绝缘子等值附盐密度的计算公式，且量程自动转换，可以直接读出盐密值。
注意事项：1、宜将电极长度的1/3以上插入溶液，过短将会影响温度测量。
2、测试时不宜让电极接触杯壁，以免影响电导值和温度值。
HRHM高精度灰密测试仪使用说明书一．产品简介HRHM 高精度灰密测试仪是针对电力系统防污闪点检测而研制的用于测量绝缘子表面不溶物密度（以下简称“灰密”）和测量其它污秽的专用测量仪器。
符合IEC-60815-3 规程的要求，参照国家电网公司企业标准Q/GDW323-2009 设计。
适用于电厂、电力、教学、科研及其它相关行业。
二．基本参数1、实际标尺分度值：0.1mg；2、最大量程: 200g3、干燥温度: 10℃～250℃；4、内胆尺寸: 350×450×4505、控温均匀度：±5℃；6、加热功率：3KW7、电机功率：40W三．主要特点1、干燥箱最高工作温度为300℃，升温速度显著快。
2、采用数显控温仪，清晰醒目，操作方便。
3、数字化多点温漂修正，结果精确。
4、采用国际公认的最优传感器结构。
四．使用方法1．电子分析天平1.1 使用环境注：该天平是一台精密分析仪器，选择合适的设置位置对今后的使用将有更准确、可信的保障。
○水平、坚固、稳定、无振动的台面○不受太阳直射○保持恒定温度○无气流干扰，应设定在房间角落，稳固的台面，无直接来自房门、窗户、空调通风口的气流。
○无强电磁干扰（地球磁场除外）和热源○湿度:50% ～75%RH○温度:10℃～30℃波动≤1℃/h1.2 天平的安装a)检查:○玻璃是否完好，门状态是否正常；○用手指非常小心轻轻地左右晃动秤盘座，秤盘座应能自如晃动，静止后，与四周有无间隙；○称重腔内无异物，特别注意清除细小异物。
b)安装:○放上气流罩使之落位准确；○将秤盘轻轻地放入秤盘座。
3c)调节水平:○用天平后部的两只水平调整脚，将气泡调整至水平中央。
○关好三面玻璃门。
d)电源要求电源线插入天平后部电源插座，并接入外部电源，按一下“I/ ”键，天平进行自检（30 秒），在这段时间内天平正在适应周围环境。
电源应符合以下要求:○功率:≥20W○交流电压:220v○频率:50Hz○有良好接地1.3 校准使用要求一般时，天平应预热30 分钟以上；精确称重时，天平应预热120 分钟以上。

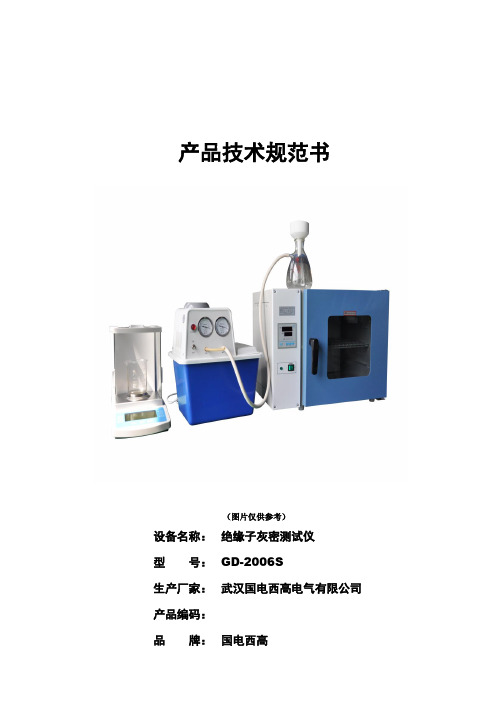

产品技术规范书（图片仅供参考）设备名称：绝缘子灰密测试仪型号：GD-2006S生产厂家：武汉国电西高电气有限公司产品编码：品牌：国电西高一、概述GD-2006S绝缘子灰密测试仪专为测量灰密度值而设计，包含快速过滤器、精密电子天平、恒温干燥箱和测量附件等部分。
快速过滤器：精心设计指针式人机交互界面，美观简洁；配套的灰密测量分析软件；采用多抽头，操作便捷。
精密电子天平：具有数字化多点线性修正和多点漂移修正功能。
多种测量模式供选择；能开机自检、外部校准、自动屏保；采用全透明密封罩制作，外形美观，使用方便。
恒温干燥箱：具有温度自整定、智能控制功能。
可保持箱内恒温；工作室采用“冷热空气对流”技术，保证箱内空气自动变换；具有大玻璃示窗、数码管显示，便于观察和操作；多层搁板，可一次性干燥多个试品。
仪器遵照多种最新标准的规定和要求，适用于高线架空线路、发电厂、变电所等场所外绝缘设备的灰密度测试。
二、功能特点✧快速过滤器：1、采用优化应力分布新技术，进口真空泵，带负载能力大，加速能力高，大幅提高灰密度测量速度和效率；2、灵活设置过滤接口，清晰醒目，操作方便；3、配套提供灰密测量分析软件；4、人机交互界面美观大方；5、测试操作简单易学，专为绝缘子灰密度测试设计制造，可以与我公司生产的绝缘子等值附盐密度测试仪配套使用。
✧精密电子天平：1、采用国际公认的最优传感器结构，数字化多点线性修正和多点漂移修正，技术先进；2、多种测量模式供选择，量程设计满足实际测量要求；3、开机自检、外部校准、自动屏保；4、全透明密封罩制作，外形美观，使用方便。
✧恒温干燥箱：1、采用“冷热空气对流”技术，保证箱内空气自动变换；2、温度自整定、智能控制功能，技术先进；3、大玻璃示窗、数码管显示，便于观察和操作；4、多层搁版，可一次性干燥多个试品。
四、验收及技术培训1、交货后供方须派技术人员指导用户进行1次现场实测，以验证仪器性能。
2、卖方应负责对买方进行现场培训，并提供相应的培训资料。

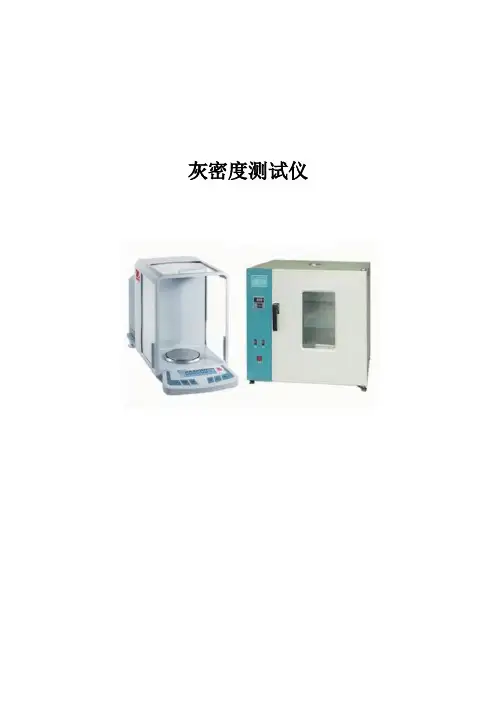

灰密度测试仪目录一、产品介绍 (2)二、功能特点 (2)三、技术指标 (3)四、使用说明 (3)五、注意事项 (9)六、产品清单 (9)七、售后服务 (10)附录A (10)附录B .................................. 错误！未定义书签。
附录C .. (15)附录D (19)附录E (21)一、产品介绍灰密度测试仪，是根据我国电网防污闪工作的需要，配合电网污秽等级划分的新标准而研发的“灰密”成套测量装置。
该装置符合GB/T 16434—2004《污秽条件下高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则》（代替GB/T 16434-1996、GB/T 5582-1993、JB/T 5895-1991）和国家电网公司Q/GDW 152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》规定的要求。
灰密度测试仪是成套测量装置。
其中包含精密电子天平、鼓风干燥装置、过滤加速装置及测量附件等组成部分。
整套装置操作简单，测量精确。
二、功能特点过滤加速装置精密电子天平鼓风干燥装置1、过滤加速装置技术成熟，使用方便、效率高。
含有多个抽头，可一次实现多个过滤过程。
使用水循环装置代替油循环泵，使用更为方便，故障率低；2、鼓风干燥装置采用德国技术，风道先进；风机噪声小，性能稳定；3、微电脑智能控制，设定温度后，仪表自行判断加热所需功率，并显示加热状态，控温精确稳定；4、可调式进风口，控制箱内温度和气体的排放；5、精密电子天平具有数字化多点线性修正、漂移修正、开机自检和去皮等多种功能；6、附带配套计算软件，计算方便，且结果更为精确。
三、技术指标1、天平精度：0.1mg；2、最大称量：200g；3、控温范围：室温+10℃～250℃；4、温度分辨率：1℃；5、温度波动度：±1℃；6、温度均匀度：±1℃；7、抽滤流量：60L/Min；8、抽滤最大真空度：0.098Mpa；9、抽滤单头抽气量：10L/min；10、抽滤抽气头个数：2个；11、电源电压：220±10%；12、环境温度：5—40℃；13、相对湿度： 85%。
绝缘子灰密测试仪绝缘子灰密测试仪测试步骤绝缘子灰密成套测量装置的测试分以下几个步骤，如图 5.1所示：图5.1灰密度测试步骤准备：1. 取出抽滤瓶、漏斗、软管，将漏斗装到抽滤瓶上（注意密封性），连接软管到快速过滤器入口，准备好烧杯、滤纸；2. 安装好电子天平、调节水平仪与调整脚使之在桌面上平稳，并提前开机60分钟进行预热；3. 安装好恒温干燥箱。
提示：为避免污秽损失，拆卸和搬运绝缘子时，操作者不应接触绝缘子的绝缘表面；准 备 称 重 溶 解 过 滤干 燥 计 算 称 重 精密电子天平、滤纸绝缘子、烧杯、滤纸过滤加速装置、抽滤瓶、软管、漏斗、滤纸恒温干燥箱、滤纸精密电子天平、滤纸配套灰密计算软件2 13456 7绝缘子灰密测试仪表面污秽取样之前，烧杯、漏斗等应清洗干净，确保无任何污秽；取样时，尽可能配带清洁的医用手套。
通过以上步骤，完成测试平台的搭建。
称重：在进行溶解操作前，必须先称量滤纸的重量，并记录下来。
1.调水平：天平开机前，应观察天平后部水平仪内的水泡是否位于圆环的中央，否则通过天平的地脚螺栓调节，左旋升高，右旋下降。
2.打开电源，按“开机”键，开启天平，为保证天平准确性，请预热大于60分钟。
待天平稳定后，出现0.00000g。
3.根据需要进行“校准”操作；4.将滤纸放置称盘正中央，待g出现后，即为滤纸的重量。
溶解：1. 选取绝缘子图5.2 绝缘子示意图绝缘子灰密测试仪绝缘子示意图如图5.2所示，绝缘子选择请遵循以下原则：带电绝缘子串应取上数第二片、中间一片、下数第二片共三片绝缘子；非带电绝缘子串应取任意位置的三片绝缘子。
提示：每次只测量一片绝缘子，最后用三片的测量结果计算平均值。
2. 配置溶剂建议选用去离子水，即蒸馏水，或者饮用纯净水，要求其电导率低于10uS/cm。
取水量过少时，会造成污秽中的可溶物未能全部溶解。
建议取水量参照下面2种方法之一：方法一：对单片普通型悬式绝缘子，建议用水量按300ml取。
绝缘子灰密测试仪必须知道的术语
发布时间：2018-06-20 12:05:43浏览次数：180绝缘子灰密测试仪术语解释
灰密度（NSDD）: 绝缘子单位绝缘表面上清洗的非可溶残留物除以表面积，一般表示为mg/。
附盐密度（SDD）: 人工涂覆于给定绝缘子表面（不包括金属部件和装配材料）上的氯化钠总量除以表面积，一般表示为mg/。
等值附盐密度（ESDD）: 绝缘子单位绝缘表面上的等值附盐量，一般表示为mg/爬电距离: 在两个导电部分之间，沿绝缘体表面的最短距离。
统一爬电距离（USCD）: 绝缘子的爬电距离L除以试验电压与的积，一般表示为mm/kV。
污秽层: 由盐和惰性材料组成的绝缘子表面上的导电电解层。
现场污秽度等级: 将污秽严重程度从非常轻到非常严重按SPS（ESDD/NSDD的最大值）的分级。
SDY897绝缘子灰密度测试仪用户使用说明书上海端懿电气科技有限公司目录一、产品介绍 (2)二、功能特点 (2)三、技术指标 (3)四、使用说明 (3)五、注意事项 (7)六、产品清单 (8)七、售后服务 (9)附录A (10)附录B (13)附录C (14)附录D (18)附录E (20)一、产品介绍SDY897型绝缘子灰密度测试仪，是本公司根据我国电网防污闪工作的需要，配合电网污秽等级划分的新标准而研发的“灰密”成套测量装置。
该装置符合GB/T 16434—2004《污秽条件下高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则》（代替GB/T 16434-1996、GB/T 5582-1993、JB/T 5895-1991）和国家电网公司Q/GDW 152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》规定的要求。
SDY897型绝缘子灰密度测试仪是成套测量装置。
其中包含精密电子天平、鼓风干燥箱、真空抽滤器及测量附件等组成部分。
整套装置操作简单，测量精确。
二、功能特点1、真空抽滤装置技术成熟，使用方便、效率高。
含有多个抽头，可一次实现多个过滤过程。
使用水循环装置代替油循环泵，使用更为方便，故障率低。
2、鼓风干燥采用德国技术，风道先进；风机噪声小，性能稳定。
3、微电脑智能控制，设定温度后，仪表自行判断加热所需功率，并显示加热状态，控温精确稳定。
4、可调式进风口，控制箱内温度和气体的排放。
5、高精度电子分析天平具有数字化多点线性修正、漂移修正、开机自检和去皮等多种功能。
6、附带配套计算软件，计算方便，且结果更为精确。
三、技术指标1、天平精度：0.1mg2、最大称量：110g3、控温范围：室温+10℃～250℃4、温度分辨率：1℃5、温度波动度：±1℃6、温度均匀度：±1℃7、抽滤流量：60L/Min8、抽滤最大真空度：0.098MPa9、抽滤单头抽气量：10L/min10、抽滤抽气头个数：2个11、电源电压：220±10%12、环境温度：5—40℃13、相对湿度： 85%四、使用说明操作步骤大致分为溶解、过滤、干燥、称重和计算五步。
第一步：溶解1、选取绝缘子带电绝缘子串应取上数第二片、中间一片、下数第二片三片绝缘子；非带电绝缘子串应取任意位置的三片绝缘子。
提示：每次只测量一片绝缘子，最后用三片的测量结果计算平均值。
2、配置溶剂建议选用去离子水，或蒸馏水。
如果现场条件有限，可以使用引用纯净水或矿泉水。
（电导率小于100为宜）取水量过少时，会造成污秽中的可溶物未能全部溶解。
建议取水量参照下面两种方法之一。
方法一：对单片普通型悬式绝缘子，建议用水量按300ml取。
当被测绝缘子（包括悬式绝缘子及支柱绝缘子的单元裙段）的表面积与普通型悬式绝缘子不同时，可根据面积大小按比例适当增减用水量，具体用水量如下表：表1绝缘子表面积与盐密测量用水量的关系方法二：按每平方厘米表面积用水0.2ml计算总用水量。
将上述溶剂装入洁净的烧杯中。
3、擦拭表面污秽和溶解建议使用洁净滤纸、棉球或纱布等对绝缘子表面进行擦拭。
擦拭之前需要称其重量，用笔或电脑记录结果。
以纱布和蒸馏水为例，擦拭步骤如下：a)称量干纱布的重量，并记录结果。
b)将纱布浸入烧杯中，再用洁净镊子（或戴上配置的一次性手套）把水挤干后取出。
c)使用湿纱布擦拭绝缘子，直至绝缘子表面基本洁净。
d)擦拭和溶解步骤完毕，准备将烧杯中的溶液过滤。
注意：1、使用镊子把湿纱巾的水挤干时，以湿纱巾取出时不滴水为宜，保证在擦拭时溶液不流失，否则测试结果会有偏差。
2、尽可能只使用一片纱布，因为使用多片纱布会引起测量误差增大，而且在最后称重时可能超过天平量程。
第二步：过滤过滤方式有两种，一种为常规过滤，另一种使用真空抽滤机过滤。
a)常规过滤准备器材：实验架、漏斗、烧杯、玻璃棒、滤纸。
过滤步骤和注意事项参照化学实验教材。
此种过滤方式的优点：器材易得、操作简便。
缺点：过滤时间长；滤纸和灰中会残留一定量的可溶物，将使结果偏大。
b)真空抽滤机过滤准备器材：真空抽滤机、漏斗、导管、抽滤瓶。
过滤步骤参照真空抽滤机使用说明（详见附录D）。
此种过滤方式的优点：过滤时间短，可溶物残留微小，也缩短了干燥时间。
缺点：器材成本高。
第三步：干燥将过滤后的滤纸顺对折成90°后平放在干燥箱的搁板上，关好箱门。
打开电源开关，仪器开始加热工作，温控仪表开始显示工作室的温度。
干燥箱出厂时设置的温度为130℃，干燥时长为30-50分钟。
可以根据实际情况重新设置温度和时长，建议温度不要超过150℃，否则可能引起滤纸燃烧。
（详见附录C）工作完毕后，关闭电源开关即可。
第四步：称重将干燥后的滤纸和灰一同称重。
（天平的使用详见附录E）a)调水平：天平开机前，应观察天平后部水平仪内的水泡是否位于圆环的中央，否则通过天平的地脚螺栓调节，左旋升高，右旋下降。
b)打开电源，按〔ON/OFF〕键，开启天平，预热30分钟。
c)天平校准，先按“去皮”，再放入砝码，然后取下砝码，如果显示值不为0，则再次按“去皮”。
f)置入滤纸和灰，待g出现后，即是滤纸和灰的重量。
g)称量完毕，按〔ON/OFF〕键关机。
第五步：计算使用以下公式计算。
绝缘子表面附灰密度NSDD=1000（Ms-Mf）/S。
NSDD的单位为mg/ cm2 ，毫克每平方厘米。
Ms表示滤纸和灰一起称重的质量，单位为g。
Mf表示过滤前滤纸和擦拭用纱巾质量，单位为g。
S表示绝缘子的表面积，单位为cm2。
五、注意事项1、干燥箱距墙壁以20-30CM为宜。
2、干燥箱上面不得堆放物品。
3、天平应放置在无振动位置，尽可能的水平，称量时也应轻拿轻放。
不能称取超出最大称量范围的物品。
4、请不要用包含溶剂或研磨剂的清洁剂，其将导致操作平台的薄膜损坏。
5、请注意勿让液体渗透进天平。
6、使用者请不要维修、保养或替换天平的任何部件。
六、产品清单七、售后服务凡购买等值绝缘子灰密度测试仪的用户均享受以下的售后服务：1、仪表自售出之日起三个月内，如有质量问题，我公司免费更换新表，但用户不能自行拆机。
属用户使用不当的情况不在此范围。
2、仪表一年内凡质量问题由我公司免费维修。
3、仪表自售出之日起超过一年时，我公司负责长期维修，适当收取材料费。
4、详细售后服务以销售合同为准。
附录A表A1常用交流绝缘子表面积一览表Q/GDW 152-2006对污秽等级的划分如下图：鼓风干燥装置详细说明I、产品介绍恒温鼓风干燥装置（干燥箱）外壳体均采用优质冷轧板制作，外表采用静电喷塑；内室采用镜面不锈钢板制成；内设多层载物托架，高低位置可调；同时设置有合适的热风循环系统，隔热层充填超细玻璃棉。
箱门设有双层钢化玻璃观察窗，便于观察；工作室与箱门接触处采用硅胶密封圈密封，以保证工作室与箱门之间的高度密封性，电器控制面板均布置在箱体左侧。
箱内加热系统由电加热器、风机、合适的风道结构以及控温仪组成；控温精度高，设定温度有保护装置，并配备有报警功能和定时功能。
II、功能特点1、箱体内均采用镜面不锈钢氩弧焊制作而成，箱体处采用优质冷轧板，造型美观。
2、采用具有超温偏保护、数字显示的微电脑P.I.D温度控制器，带有定时功能控温精确可靠。
3、热风循环系统由能在高温下连续动转的风机和合适风道组成。
提高工作内温度均匀度。
III、技术指标1、电源电压：AC220V/50Hz2、测量精度：±1%FS冷端补偿误差：±2℃(0～50℃范围内)3、测量值(PV)、设定值(SV)范围：-199～9994、控制方式：PID控制5、使用环境温度：0～50℃6、使用环境湿度：30～85%RH7、工作室尺寸：340X320X320(mm)8、外形尺寸：620X530X490(mm)1、向上抬起门把手，打开箱门，把需要干燥处理的物品放入箱内钢丝搁板上，摆放时请注意物品之间要留出空间，以便空气对流循环，且不能堵塞下部的风道，向下压门把手关闭箱门。
2、接通与本设备要求相一致的电源，并将所使用供电电源插座的接地端可靠接地。
3、打开电源开关，显示器显示工作室温度。
4、修改设定温度:按一下“Set”键，进入温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值。
按仪表上的位移键、增加键、减少键，设定所需温度。
设定完成后，1分钟内无任何操作，仪器进入正常显示状态。
或者按“Set”键，退出设置状态，进入正常工作状态。
5、修改设定时间：连续按二次“Set”键，进入干燥时长设定状态，显示窗下排显示提示符“ST”，上排显示恒温时间设定值（个位置闪烁），按仪表上的位移键、增加键、减少键，设定恒温时长。
设定完成后，1分钟内无任何操作，仪器进入正常显示状态。
或者按“Set”键，退出设置状态，进入正常工作状态。
6、当恒温时长为“0”时，表示没有定时功能，控制器将连续运行，显示窗下排显示温度设定值。
当设定时间不为“0”时，显示窗下排显示运行时间，并且最后一位小数点“.”亮。
等测量温度达到设定温度后，定时器开始计时，电亮的小数点开始闪烁。
时间到，运行结束，显示窗下排显示“End”，蜂鸣器鸣叫30秒。
运行结束后，长按“减少键”3秒可重新运行启动。
7、干燥结束后，关闭电源开关，等物品冷却到一定温度后（最好等降到室温后），再打开箱门取出物品，小心烫伤。
V、注意事项1、干燥箱外壳必须有线接地，以保证使用安全。
2、使用完毕后应将电源关闭。
3、干燥箱无防爆装置，不得放入易燃易爆物。
4、干燥箱应放置在具有良好通风条件的室内，在其周围不可放置易燃易爆物。
5、干燥箱内物品放置切勿过挤，必须留出适当空间，以利于热空气循环。
6、箱体内外应经常保持清洁与卫生。
7、当工作温度过高时，关机后应将箱门打开降低箱内温度以后再取出物品，以防烫伤。
8未经授权，不得随意拆卸箱体，倘若由此造成产品损坏，责任由用户自行承担。
附录D真空抽滤装置详细说明I、主要技术指标真空度：-0.098MPa（循环水温度0～25℃）泵排量：60L/min单嘴抽气速率：10L/min电动机功率：180W水箱容积：15L工作电压：AC 220±10% 50HZ噪音：<45分贝自重：15KG扬程：8米II、操作程序1.准备工作：将进水口与出水口用细且短的软管连接；将排水口和溢水口用粗的软管连接。
2.打开水箱上盖，注入清洁的凉水，当水面高度与溢水口的下端齐平时停止加水。
3.将抽头II使用配置的黄色橡皮管和夹子堵住。
将抽头I与抽滤瓶的抽滤嘴用白色长橡胶软管连接。
布氏漏斗和橡皮垫置于抽滤瓶上。
4.将滤纸放在漏斗的底部，并尽量贴近滤斗壁和底部。
操作要领：将滤纸平放于漏斗上，保持滤纸多出漏斗外围的部分分布均匀，将多余的部分向上折起，形同睡莲叶状，然后将滤纸放于漏斗底部。
