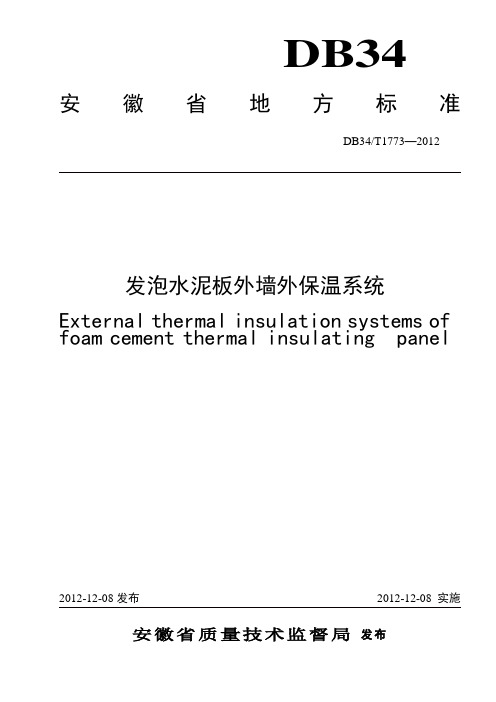

DB34T1773-2012 发泡水泥板外墙外保温系统

DB34 发泡水泥板外墙外保温系统External thermal insulation systems offoam cement thermal insulating panel安徽省质量技术监督局 发布前言本标准根据GB/T1.1-2009《标准化工作导则第一部分：标准的结构和编写》进行编写。

本标准由安徽省产品质量监督检验研究院、阜阳市产品质量监督检验所及阜阳市奥捷建筑节能材料有限公司提出。

本标准由安徽省质量技术监督局归口。

本标准起草单位：国家建筑节能产品质量监督检验中心、安徽省产品质量监督检验研究院、安徽省住宅产业化促进中心、合肥特艺建筑节能新技术服务有限公司、合肥乐千年涂料有限公司、安徽鸿业节能科技有限公司、阜阳市奥捷建筑节能材料有限公司、安徽华普节能材料股份有限公司、安徽新起点装饰工程有限公司、安徽晋马环保节能科技有限公司、安徽绿归节能科技有限公司、安徽龙禹环保节能科技有限公司、合肥候鸟新型材料有限公司、阜阳市产品质量监督检验所、煤炭工业合肥设计研究院。

本标准主要起草人：曹丽荣、张璐、鲁长权、姚钟莹、张春海、祁一鸣、方超、项清、苗振岳、谭波涛、李伟、颜威、王福林、巩建、宋广福、吕德春、魏雄、方兵、孙琦、汤俊怀、薛念念、鲍宏伟。

本标准于2012年12月08日首次发布。

发泡水泥板外墙外保温系统1 范围本标准规定了发泡水泥板外墙外保温系统产品的术语和定义、分类、尺寸和标记、要求、试验方法、检验规则、产品合格证和使用说明书、以及产品的包装、运输和贮存。

本标准适用于工业与民用建筑采用的由粘结砂浆、发泡水泥板、抹面砂浆、锚栓、耐碱网格布及涂料饰面等组成的发泡水泥板外墙外保温系统，组成系统的各种材料应由系统生产单位配套供应。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

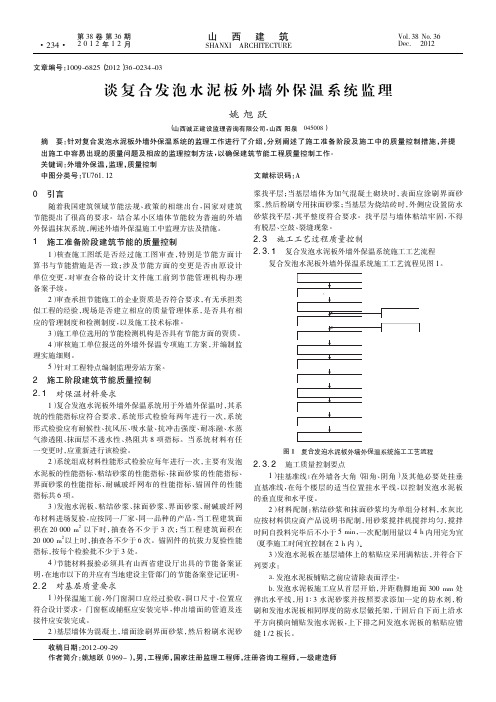

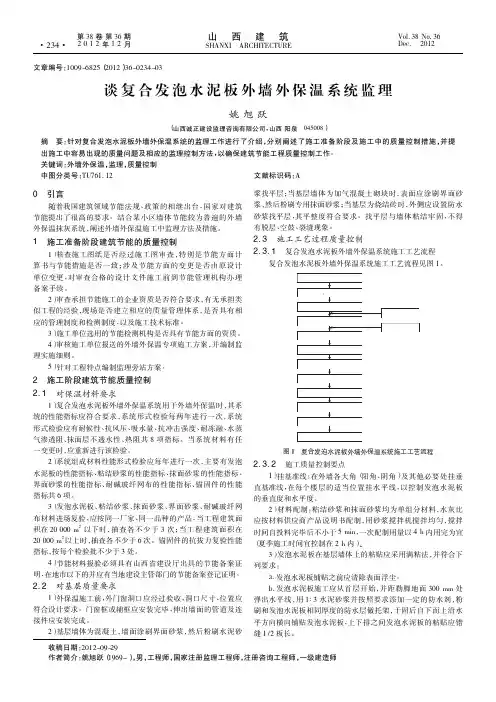

文章编号：1009-6825（2012）36-0234-03谈复合发泡水泥板外墙外保温系统监理收稿日期：2012-09-29作者简介：姚旭跃（1969-），男，工程师，国家注册监理工程师，注册咨询工程师，一级建造师姚旭跃（山西诚正建设监理咨询有限公司，山西阳泉045008）摘要：针对复合发泡水泥板外墙外保温系统的监理工作进行了介绍，分别阐述了施工准备阶段及施工中的质量控制措施，并提出施工中容易出现的质量问题及相应的监理控制方法，以确保建筑节能工程质量控制工作。

关键词：外墙外保温，监理，质量控制中图分类号：TU761．12文献标识码：A0引言随着我国建筑领域节能法规、政策的相继出台，国家对建筑节能提出了很高的要求。

结合某小区墙体节能较为普遍的外墙外保温抹灰系统，阐述外墙外保温施工中监理方法及措施。

1施工准备阶段建筑节能的质量控制1）核查施工图纸是否经过施工图审查，特别是节能方面计算书与节能措施是否一致；涉及节能方面的变更是否由原设计单位变更，对审查合格的设计文件施工前到节能管理机构办理备案手续。

2）审查承担节能施工的企业资质是否符合要求，有无承担类似工程的经验，现场是否建立相应的质量管理体系，是否具有相应的管理制度和检测制度，以及施工技术标准。

3）施工单位选用的节能检测机构是否具有节能方面的资质。

4）审核施工单位报送的外墙外保温专项施工方案，并编制监理实施细则。

5）针对工程特点编制监理旁站方案。

2施工阶段建筑节能质量控制2．1对保温材料要求1）复合发泡水泥板外墙外保温系统用于外墙外保温时，其系统的性能指标应符合要求，系统形式检验每两年进行一次，系统形式检验应有耐候性、抗风压、吸水量、抗冲击强度、耐冻融、水蒸气渗透阻、抹面层不透水性、热阻共8项指标。

当系统材料有任一变更时，应重新进行该检验。

2）系统组成材料性能形式检验应每年进行一次，主要有发泡水泥板的性能指标、粘结砂浆的性能指标、抹面砂浆的性能指标、界面砂浆的性能指标、耐碱玻纤网布的性能指标、锚固件的性能指标共6项。

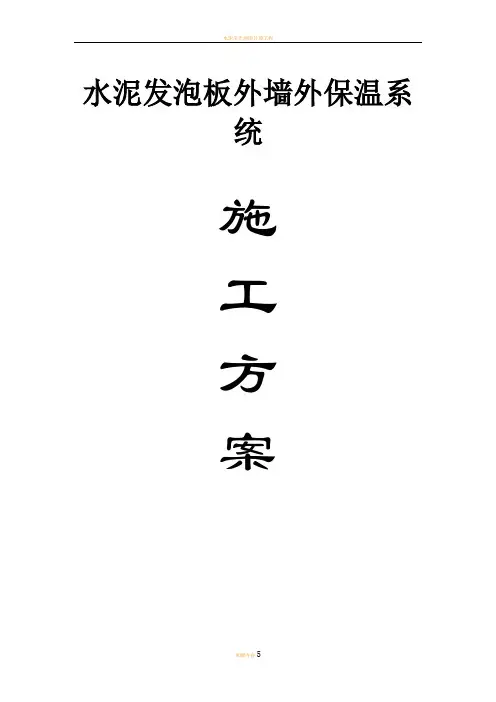

水泥发泡板外墙外保温系统施工方案一、工程概况一、项目名称：二、项目地址：三、【】总建筑面积为平方米。

四、业主：设计单位：五、监理单位：六、工程分包项目：（A级）水泥发泡板外墙外保温、饰面为油漆涂料。

二、施工组织布置一、施工临时用水、用电：施工期间每个工作面均需提供2～3处用电点、用水点。

二、保证安全生产，文明施工措施（含施工人员的居住、材料堆放）1、凡参加施工的全体人员需反复进行安全教育。

施工前方案及安全措施必须向班组交底，施工全体人员进入施工现场前接受我厂施工部门的上岗前再次培训。

2、施工人员在现场要戴安全帽，高空作业还要系安全带，注意力应集中，不得随意打闹，上下左右均要顾及，工种之间相互配合。

3、现场配专职安全质量员一名，必须对施工全过程进行安全质量监护。

4、电器设备必须接地，开关设施一机一闸制。

5、施工区域保持环境卫生，现场材料堆放应有序，并分类挂牌存放，水泥发泡板必须室内水平堆放或室外防潮覆盖，聚合物面层砂浆和专门粘结砂浆存放在注意防雨防潮，网格布、固定件也应防雨存放。

三、施工方案一、施工条件与环境（一）施工条件1、基层墙体经过工程验收达到国家验收质量标准结构承重墙面或非承重墙面在找平层施工完毕后，待找平层干燥并已验收合格，即可进行外墙外保温施工。

进行外墙外保温施工的墙体基层墙面的尺寸偏差应符合表1的规定。

基层墙体的允许偏差和检查方法。

对于未达到以上标准的墙体应按以下方法进行处理：对新建工程，必须彻底清除基层表面浮灰、油污、空鼓及风化物等影响粘结强度的材料，墙面平整度超差部分应剔凿或用1:3的水泥砂浆修补。

2、门窗口门窗洞口经验收，洞口尺寸位置达到设计和质量要求：门窗或铺框已安装完毕。

3、窗的保温门窗的保温要按要求做特别的处理，应严格按照设计要求施工，具体做法参见图集。

4、伸缩缝和装饰缝伸缩缝的最大间距应符合图集的要求或与总承包单位协商确定伸缩缝和装饰缝的具体位置，具体做法可参见图集。

5、预埋管道各种与外墙有关的管线、预埋件、支架等已安装到位，并预留出外保温的余地。

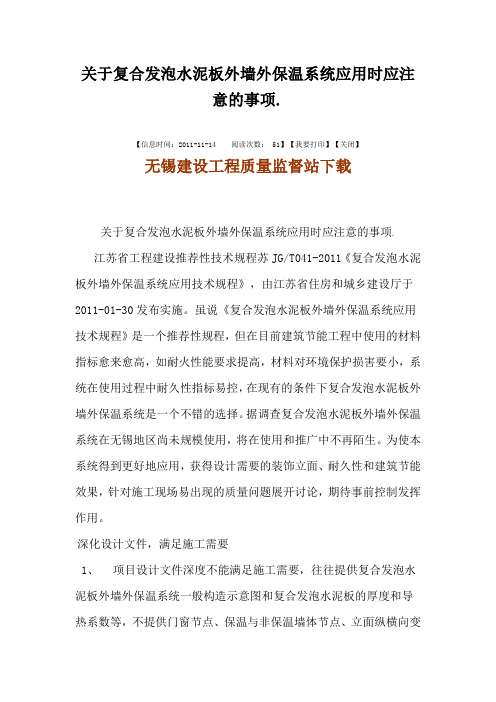

关于复合发泡水泥板外墙外保温系统应用时应注意的事项.【信息时间：2011-11-14 阅读次数：51】【我要打印】【关闭】无锡建设工程质量监督站下载关于复合发泡水泥板外墙外保温系统应用时应注意的事项.江苏省工程建设推荐性技术规程苏JG/T041-2011《复合发泡水泥板外墙外保温系统应用技术规程》，由江苏省住房和城乡建设厅于2011-01-30发布实施。

虽说《复合发泡水泥板外墙外保温系统应用技术规程》是一个推荐性规程，但在目前建筑节能工程中使用的材料指标愈来愈高，如耐火性能要求提高，材料对环境保护损害要小，系统在使用过程中耐久性指标易控，在现有的条件下复合发泡水泥板外墙外保温系统是一个不错的选择。

据调查复合发泡水泥板外墙外保温系统在无锡地区尚未规模使用，将在使用和推广中不再陌生。

为使本系统得到更好地应用，获得设计需要的装饰立面、耐久性和建筑节能效果，针对施工现场易出现的质量问题展开讨论，期待事前控制发挥作用。

、深化设计文件，满足施工需要1、项目设计文件深度不能满足施工需要，往往提供复合发泡水泥板外墙外保温系统一般构造示意图和复合发泡水泥板的厚度和导热系数等，不提供门窗节点、保温与非保温墙体节点、立面纵横向变形缝设置与节点做法、系统的防水及排水措施等具体做法。

2、系统的质量指标不够完整，如设计文件未提供耐碱玻纤网布的性能指标、锚固件的性能指标、抹面砂浆的性能指标和厚度等。

二、材料与工程资料1、施工单位在复合发泡水泥板外墙外保温系统施工前应按规定要求，由项目经理组织专业技术人员根据设计文件、规范标准、现场条件、作业人员操作技能等因素编制施工方案，按程序进行审批。

在施工方案中应明确墙体节能分项检验批的划分，方便施工组织与质量验收，按规范要求检验批以500-1000m2为划分原则；明确结构基层找平材料性能、工艺要求和质量指标，突出对找平层裂缝、空鼓的控制措施和验收标准，避免因找平层的质量问题影响系统的安全使用。

DB34T-1773-2012-发泡水泥板外墙外保温系统资料本文旨在介绍DB34T-1773-2012标准下的发泡水泥板外墙外保温系统所需资料，包括材料、工具、施工规范以及注意事项等方面的内容。

发泡水泥板材料发泡水泥板是一种多孔的板材，由水泥、发泡剂、水等原材料混合制成，具有轻质、高强、隔热防火等特点。

其质量应符合DB34T-1773-2012标准规定，同时还应满足以下要求：•密度：一般为400-900kg/m³，可根据具体需要进行调整。

•厚度：常见厚度为20-100mm，应根据外墙结构及保温要求确定。

•尺寸：一般为1200600mm或者24401220mm，在施工前应进行准确测量。

外保温材料除了发泡水泥板外，外保温系统还需要以下材料：1.黏合剂：用于将发泡水泥板粘贴在外墙表面，一般选用耐候性好、粘合力强的聚合物乳液。

2.外墙装饰面层材料：如外墙涂料、瓷砖等，应根据设计要求和环境条件选择合适的装饰面层材料。

3.防水材料：如防水涂料、防水卷材等，用于保护外保温系统不受雨水侵蚀。

施工工具1.钢尺、刷子、刮刀等常用的油漆工具。

2.齿刀：用于切开发泡水泥板，尺寸应与板材厚度匹配。

3.手电钻、钢钻头等：用于在板材上钻孔。

4.玻璃胶枪：用于涂抹黏合剂。

施工规范1.外保温工程应在气温5℃以上、风力小于4级的天气条件下进行。

2.外墙表面必须清洁干燥，无起鼓、开裂等现象。

3.发泡水泥板应按设计要求进行切割，粘贴前应将表面灰土、油脂等杂质清除。

4.发泡水泥板之间和板与墙体之间都需用防水涂料处理。

5.粘贴发泡水泥板时，黏合剂均匀涂抹并用齿刀切出齿状，使其更好地粘附在墙体上。

6.发泡水泥板粘贴完成后，待其干燥固定后，再进行防水涂层施工。

7.外墙装饰面层施工前，应先进行防水涂层的检查和测试。

施工注意事项1.施工人员应穿戴好安全防护用品，注意施工安全。

2.施工现场应保持整洁，防止杂物堆放影响施工效果。

3.对于墙体上的造形突出部分，应采用分段粘贴的方式进行施工。

一、发泡水泥保温板产品说明书1.1系统构造1.1本系统用于外墙外保温的基本构造应符合表1.1.1-1、表 1.1.1-2的要求。

基层墙体可以是各种砌体或混凝土墙;饰面层可采用涂料，也可干挂石材。

表1.1. 1-1外墙外保温系统基本构造饰柔表1.1.1-2非透明幕墙保温系统构造1.1.2基层墙体的处理应符合下列要求:1基层墙体为淤泥烧结砖、烧结尾矿砖等砌体时，墙体可不做界面处理。

外侧应设臵防水砂浆找平层，其平整度应满足有关要求。

2当基层墙体为混凝土时，墙面应涂刷界面砂浆，然后粉刷水泥砂浆找平层;当基层墙体为加气混凝土砌块或外墙板时，其表面应涂刷界面砂浆，然后粉刷专用抹面砂浆。

1.1.3复合发泡水泥板外墙外保温系统的构造应符合下列要求:1 发泡水泥板与基层墙面的连接应采用满铺粘结砂浆粘结，并辅以机械固定。

2 抹面层中应压人耐碱玻纤网布。

建筑物首层应由一层标准型网布和一层加强型网布组成，二层以上墙面可采用一层标准型网布。

抹面层的厚度宜为5 -7 mm。

3 用于辅助机械固定的锚固件应设臵在网布外侧。

对于首层及加强部位应设臵在两层网布之间，锚固件性能指标应符合表 4.2.8的要求。

用于空心砌块砌体时，应采用回拧打结型锚固件。

1.1. 4外墙阳角和门窗外侧洞口周边及四角部位应按下列要求实施增强:1 在建筑物首层外墙阳角部位的抹面层中设臵专用护角线条增强，网布位于护角线条的外侧。

2 二层以上外墙阳角以及门窗外侧周边部位的抹面层中采用附加网布增强，附加网布搭接宽度不应小于200 mm。

3 门窗外侧洞口四周应在45°方向加贴300 mm x 400 mm的标准型网布增强，其构造如图1.1.4所示。

图1.1.4 门窗洞口部位构造示意图1.1.5外墙勒脚部位外保温构造按照图5.1.5的做法，其底部应设臵铝合金底座托架。

托架离散水坡高度应适应建筑结构沉降而不导致外墙外保温系统损坏。

图1.1.5外墙勒脚部位构造示意图1.1. 6女儿墙部位保温采用该系统时应按照图5.1.6实施。

复合发泡水泥板外墙外保温系统应用技术规程一、前言复合发泡水泥板外墙外保温系统是指采用复合发泡水泥板作为外墙室内保温层结构体系，并配套安装保温材料，以及夹层砌筑砂浆，滴水和防水系统等耐久材料来实现的外墙保温节能系统的应用技术规程。

二、应用材料1. 复合发泡水泥板：应采用符合GB/T 9848-2011《发泡水泥板》标准要求的复合发泡水泥板作为主结构板材，粘附层和防水层应采用以涂料为主的结构，并符合JB/T 9087-2003《建筑用发泡砂浆面层砌块》标准要求。

2. 绝缘材料：绝缘材料应采用硅酸盐泥绝缘板，其厚度不小于40mm，绝缘板上表面应采用龟裂防护层，并符合JC/T 925-2018《建筑物外保温装置硅酸钙硬膏绝缘板》标准要求。

3. 支撑材料：支撑材料应采用不锈钢或镀锌钢支撑，其符合JB/T 8792-2011《建筑物外保温装置支撑支座》标准要求。

4. 夹层砂浆：夹层砂浆应符合GB/T90250-2009《外墙保温抹灰砂浆》标准要求，配合比由1:2.4混凝土，马赛克色浆1:1.75水泥组成，使用时应将水泥放在干燥夹层中并逐渐加热调节，随后加入水泥，用扒刮放平全面涂刷。

三、施工方法1. 基础施工：（1）顶层必须稳定，干净、表面均匀，铺设底柱时应斜面铺设，确保墙面外角45度，以显示墙的美观。

（2）把支撑材料从发泡水泥板顶部安装，将与支撑材料一起固定在外墙上，确保发泡水泥板正确安装平整，便于夹层施工。

（3）在底部和侧面安装水泥板时，应相对对应于发泡水泥板已安装位置，这样可以确保绝缘材料和支撑材料的正确位置，避免施工中缺陷偏差。

（1）绝缘材料安装时，应拉一条间距拉绳，将绝缘材料按拉绳的相对应位置安装，使其均匀的悬挂在墙体表面上。

（2）安装完绝缘材料后，对材料进行压实，使其表面呈平整状态，裹上蓬松面料缠绕，应充分地把水平和垂直方向补偿。

（3）安装完毕后，要对间距杆和拉绳及其他用料进行清洁，以保证发泡水泥板的美观，并且进行完整的剪切粘贴，一般应不小于3个接缝。

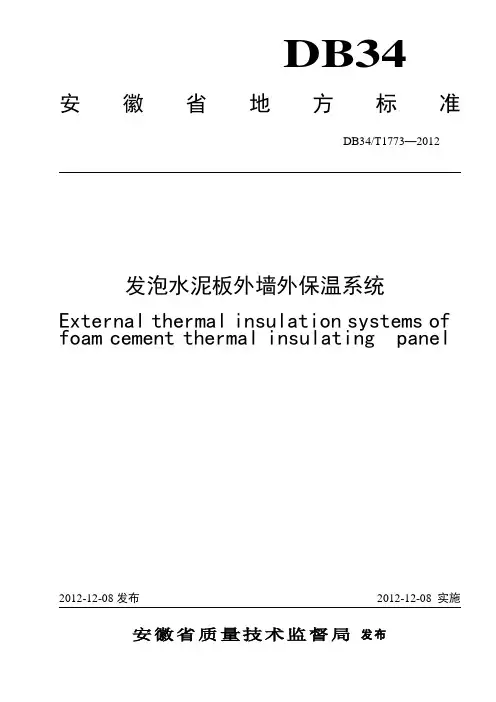

DB34 发泡水泥板外墙外保温系统External thermal insulation systems offoam cement thermal insulating panel安徽省质量技术监督局 发布前言本标准根据GB/T1.1-2009《标准化工作导则第一部分：标准的结构和编写》进行编写。
