苏建科(2008)295号 关于印发《江苏省应用外墙外保温粘贴面砖做法》技术规定的通知

外墙外保温工程施工质量监理实施细则B13工程监理实施细那么〔胶粉聚苯〔EPS〕颗粒保温面砖饰面外墙外保温工程施工质量监理实施细那么〕内容提要：专业工程特点监理工作流程监理工作操纵目标及操纵要点监理工作方法及措施项目监理机构〔章〕：专业监理工程师：总监理工程师：日期：江苏省建设厅监制名目前言1、差不多构造及本工程概况2、监理工作流程图3、施工质量的监理操纵及目标值4、监理工作的方法及措施5、需要提供的技术资料前言外墙外保温墙体是个系统工程，设计是龙头，材料是基础，施工是保证。

为保证工程质量，设计、材料、施工应纳入标准化的治理，为此编写了施工质量监理操纵实施细那么。

按苏建科〔2006〕287号«江苏省外墙外保温粘贴饰面砖做法技术要求»〔暂行〕的通知规定，外墙外保温粘贴饰面砖系统最大应用高度不得大于40m。

1、差不多构造及本工程概况1.1、差不多构造〔见表1〕：面砖饰面胶粉聚苯颗粒外保温系统差不多构造表1基层墙体涂料饰面胶粉聚苯颗粒外保温系统差不多构造构造示意图界面层①保温层②抗裂爱护层③饰面层④混凝土墙及各种砌体墙界面砂浆胶粉聚苯颗粒保温浆料第一遍抗裂砂浆+热镀锌钢丝网〔用尼龙胀栓与基层锚固〕+第二遍抗裂砂浆面砖粘接砂浆+面砖+勾缝1.2、要紧特点〔1〕、无空腔构造，抗风压性能优异。

〔2〕、防火性能突出，适合于高层建筑和防火要求等级高的建筑部位使用。

〔3〕、施工适应性好，适合于各种建筑结构的公共建筑和居住建筑的节能保温工程。

〔4〕、防护面层抗冲击性能好，保温层无接缝，抗裂性能可靠。

〔5〕、施工性能好、速度快，一次抹灰厚度高，与其他外檐施工配合性好，防护面层易修复。

1.3、本工程概况依照设计图纸和设计要求,18#、19#房外墙做法如下：1）现浇钢筋混凝土外墙或MU轻集料混凝土小型空心砌块；2）刷混凝土界面剂一道；3）12mm厚1：3水泥砂浆抹面；4）30米以上安装分层条〔用30mmⅹ40mmⅹ3mm角钢〕即在每个楼层处设置。

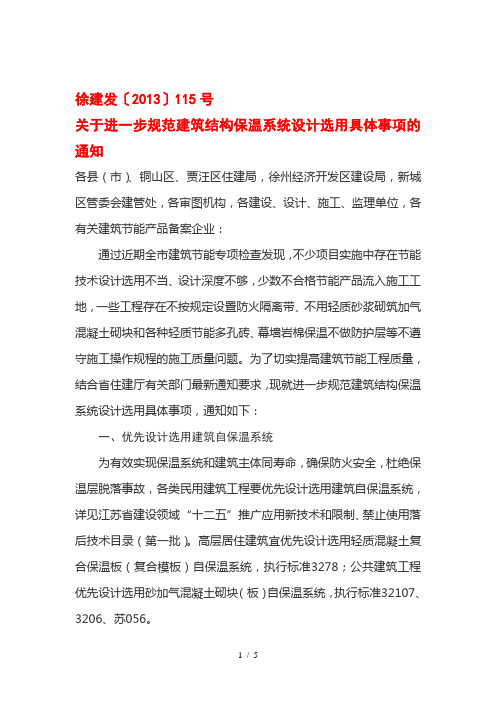

徐建发〔2013〕115号关于进一步规范建筑结构保温系统设计选用具体事项的通知各县（市）、铜山区、贾汪区住建局，徐州经济开发区建设局，新城区管委会建管处，各审图机构，各建设、设计、施工、监理单位，各有关建筑节能产品备案企业：通过近期全市建筑节能专项检查发现，不少项目实施中存在节能技术设计选用不当、设计深度不够，少数不合格节能产品流入施工工地，一些工程存在不按规定设置防火隔离带、不用轻质砂浆砌筑加气混凝土砌块和各种轻质节能多孔砖、幕墙岩棉保温不做防护层等不遵守施工操作规程的施工质量问题。

为了切实提高建筑节能工程质量，结合省住建厅有关部门最新通知要求，现就进一步规范建筑结构保温系统设计选用具体事项，通知如下：一、优先设计选用建筑自保温系统为有效实现保温系统和建筑主体同寿命，确保防火安全，杜绝保温层脱落事故，各类民用建筑工程要优先设计选用建筑自保温系统，详见江苏省建设领域“十二五”推广应用新技术和限制、禁止使用落后技术目录（第一批）。

高层居住建筑宜优先设计选用轻质混凝土复合保温板（复合模板）自保温系统，执行标准3278；公共建筑工程优先设计选用砂加气混凝土砌块（板）自保温系统，执行标准32107、3206、苏056。

二、规范外墙外保温系统设计选用为切实预防外保温火灾和脱落事故发生，确保外墙保温系统的质量安全，要科学合理控制发泡水泥板等无机保温板材使用厚度，采用外保温结合内保温措施。

合理选用防火隔离带。

防火隔离带应采用A级无机保温板材系统。

如复合岩棉、发泡陶瓷板（苏042）、复合材料（玻化微珠）保温板（苏045）、发泡水泥板（苏041）等。

外饰面为粘贴面砖的，不得选用发泡水泥板。

保温层厚度≤2.5的，宜选用发泡陶瓷板。

不得设计选用无机保温砂浆为防火隔离带。

外墙外保温隔离带应严格执行《建筑外墙外保温防火隔离带技术规程》（289-2012）执行。

严格执行外墙外保温系统抗裂防渗、防脱落措施。

外保温工程应当区别不同墙体材料作相应界面处理后，采用具有防水功能的砂浆做找平层，可参照235标准。

苏建科〔2008〕295号江苏省建设厅文件苏建科〔2008〕295号关于印发《江苏省应用外墙外保温粘贴饰面砖做法技术规定》的通知各市建设局（建委）、规划局：为确保建筑节能工程质量，规范我省建筑外墙外保温粘贴饰面砖技术应用，我厅制定了《江苏省应用外墙外保温粘贴饰面砖做法技术规定》，现印发给你们。

本技术规定自2008年12月1日起实施，原《江苏省外墙外保温粘贴饰面砖做法技术要求（暂行）》（苏建科〔2006〕287号）同时废止。

附件：《江苏省应用外墙外保温粘贴饰面砖做法技术规定》。

二○○八年十月二十三日抄送：省建管局，省建设工程质量监督总站、省工程建设标准站、省建设工程设计施工图审核中心、厅科技发展中心。

附件：江苏省应用外墙外保温粘贴饰面砖做法技术规定第一条为了规范我省建筑外墙外保温粘贴饰面砖做法，确保工程质量和安全，特制定本技术要求。

第二条外墙外保温粘贴饰面砖系统应充分考虑抗震、抗风时基层材料的正常变形及大气物理化学作用等因素的影响，结合我省的实际情况，外墙外保温粘贴饰面砖系统最大应用高度不得大于40m。

第三条外墙外保温粘贴饰面砖系统应有完善的系统设计方案。

系统应采用增强网加机械锚固措施，锚固件应保证可靠锚入基层，增强网应采用热镀锌电焊钢丝网，增强网和锚固件构成的系统应能独立承受风荷载和自重作用。

外墙外保温粘贴饰面砖系统的材料，包括保温材料、锚固件、抗裂砂浆、胶粘剂、界面砂浆、增强网、饰面砖、填缝材料等的各项性能指标都应符合国家和省有关标准的规定。

且面砖质量不应大于20kg/m2,单块面砖面积不宜大于0.01m2。

系统应经过包括耐侯性试验的型式检验，当系统材料有任一变更时应重新进行该项检验。

第四条当系统经过严格的型式检验并有成熟的施工工艺时，可采用耐碱玻纤网格布增强薄抹灰外保温系统粘贴饰面砖，系统各组成材料除了应符合国家和省有关标准规定外，系统抗拉强度不应小于0.2MPa，保温板的表观密度应在25kg/m3至35kg/m3之间，压缩强度应在150kPa至250kPa之间，吸水率（浸水96h）应小于1.5％，耐碱玻纤网格布的ZrO2含量不应小于14.5％，且表面须经涂塑处理。

江苏省建设厅关于公布2008年度江苏省第一批省级工
法的通知
文章属性
•【制定机关】江苏省建设厅
•【公布日期】2008.11.11
•【字号】
•【施行日期】2008.11.11
•【效力等级】地方规范性文件
•【时效性】现行有效
•【主题分类】城乡建设综合规定
正文
江苏省建设厅关于公布2008年度江苏省第一批省级工法的通
知
各省辖市建设局（委）、建工（管）局，苏州工业园区规划建设局，张家港保税区规划土地局，省有关部门，各有关单位：
根据《江苏省工程建设施工工法管理办法》（苏建管质[2006]19号）规定，我局于2008年10月组织专家对有关部门和地区申报的224项工法进行了评审，审定117项为2008年度江苏省第一批省级工法，现予公布。

二〇〇八年十一月十一日。

一、编制依据及工程概况（一）编制依据《建筑抗震设计规范》（GB50011—2001）《建筑装饰装修工程质量验收规范》（GB50210—2001）《建筑节能工程施工质量验收规范》GB50411-2007《建筑结构荷载规范》（GB5009—2001）《高层民用建筑设计防火规范》（GB50045—1995）《建筑工程施工质量验收统一标准》（GB50300—2001）《外墙外保温建筑构造（一）》（02J121—1）《外墙外保温工程技术规范》（JGJ 144—2004）《江苏省应用外墙外保温粘贴饰面砖做法技术规定》苏建科[2008]295号江苏省建筑节能工程地方标准及建筑节能工程施工质量验收资料要求及有关外保温工程招标文件、图纸设计、国家强制性标准。

（二）工程概况1、工程名称：建设单位：设计单位：监理单位：施工单位：2、工程特点（1）金色港湾连云安置小区工程：1#~4#楼为四栋11层小高层住宅楼工程，剪力墙结构。

外墙填充墙为200厚MU7.5混凝土空心砌块，砌体砂浆为M5混合砂浆。

外墙保温采用XR无机保温砂浆（导热系数0.052）东南西外墙及冷桥部位30mm，北外墙及冷桥部位40mm，凸窗上下挑拨30mm。

建筑外墙饰面为面砖饰面。

（2）6#、7#、8#、9#、10#、11#、13#、14#、15#、16#、17#、18#楼为6层多层住宅楼工程，砖混结构。

墙体为±0.000以下采用MU15混凝土实心砖，M15水泥砂浆，墙体为±0.000以上采用MU10KP1型粘土多孔砖，M10、M7.5混合砂浆。

外墙保温采用XR无机保温砂浆（导热系数0.052）东南西外墙及冷桥部位20mm，北外墙及冷桥部位25mm，凸窗上下挑拨20mm。

建筑外墙饰面为面砖饰面。

建筑抗震设防裂度为七度，抗震设防类别为丙类，建筑结构使用年限为50年，标准层高为2.9m,本工程耐火等级为二级。

二、施工准备1、现场准备：1）结构验收已完成，墙体已砌筑完成，水电安装预埋完成；2）结构外观、砌体等基层处理完成，平整度、垂直度、阴阳角满足抹灰要求；3）墙面脚手架孔、穿墙孔、墙面缺损处用水泥砂浆修整完成。

复合材料保温板外墙外保温系统应用技术规程Technical specification for external thermal insulation systems of composite foam cement panel前言为规范江苏省复合材料保温板外墙外保温系统在工程中的应用，保证工程质量，江苏省住房和城乡建设厅科技发展中心在全面分析复合保温板外墙外保温系统的性能及总结研究成果和实践经验的基础上，制订了本规程。

本规程共7章，主要技术内容包括：1 总则；2 术语；3 基本规定；4 性能要求；5 设计； 6 施工；7 工程验收。

本规程由江苏省住房和城乡建设厅负责管理，江苏省住房和城乡建设厅科技发展中心负责解释。

各单位在执行本规程过程中若有意见和建议，请反馈在江苏省工程建设标准站（地址：南京市江东北路287号银城广场B座4楼，邮政编码：210036）。

本规程主编单位、参编单位、主要起草人和主要审查人:主编单位：江苏省住房和城乡建设厅科技发展中心江苏省建筑工程质量检测中心有限公司参编单位：苏州市金明塑料有限公司江苏博一节能科技有限公司昆山长绿环保建材有限公司常熟科盈复合材料有限公司江苏特友诺新材料科技有限公司主要起草人：潘文佳潘文正张亚挺张慧张卫国陈文海邓勤仓恒芳刘建石张金明陆小龙庄继昌陆雪荣陈国忠目次1 总则 (3)2 术语 (4)3 基本规定 (6)4 性能要求 (7)4. 1 系统性能…………………………………………………74. 2 材料性能 (8)5 设计 (11)5. 1 系统基本构造 (11)5. 2 一般规定 (12)5. 2 构造设计 (14)6 施工 (20)6. 1 一般规定 (20)6. 2 施工机具 (21)6. 3 施工工艺 (21)6. 4 施工要点 (23)7 工程验收 (28)7. 1 一般规定 (28)7. 2 主控项目 (30)7. 3 一般项目 (31)本规程用词说明 (33)条文说明 (34)1 总则1. 0. 1 为规范复合材料保温板外墙外保温系统的应用，保证工程质量，做到技术先进、安全可靠、经济合理，制定本规程。

XXXXXXXXXXXXX住宅楼XXXXXXXXXXX 外墙外保温系统及屋顶保温工程施工方案XXXXX建设工程有限公司二○○九年七月目录方案编制说明 (2)一、工程概况 (3)二、工程施工规划部署 (4)三、施工方法（一）惠围外墙外保温系统 (14)（二）面砖的施工 (22)（三）干挂石材饰面施工 (29)（四）倒置式屋面施工 (31)四、质量保证措施（一）、产品质量保证措施 (34)(二)、施工质量控制措施 (39)五、特殊季节施工措施 (45)六、成品保护 (45)七、安全生产管理 (47)八、保温施工进度计划表 (55)九、保温系统相关节点图 (56)方案编制说明1、本方案的编制依据为国家相关节能规范、标准《民用建筑热工设计规范》………………………………GB50176 《建筑结构荷载规范》……………………………………GB50009 《建筑装饰工程施工及验收规范》………………………GB50210 《绝热用挤塑聚苯乙烯泡沫塑料(XPS)》………………GB10801.2 《膨胀聚苯板薄抹灰外墙外保温系统》……………………JG149 《外墙外保温工程技术规程》………………………………JGJ144 《民用建筑节能设计标准(采暖居住建筑部分)》…………JGJ26 《江苏省民用建筑热环境与节能设计标准》……………DB32/478 《夏热冬冷地区居住建筑节能设计标准》…………………JGJ134 《挤塑聚苯乙烯泡沫板外墙外保温应用技术规程》…苏JG/T016 《建筑节能工程施工质量验收规范》……………………GB50411 本方案如与以上规范、标准有出入，应以以上规范、标准及图集的最严格最新的版本为主。

2、本项目节能设计标准以业主提供的施工图纸为参考标准，节能达到并超过50%。

本方案除了叙述了在国内应用多年的惠围®外墙外保温的薄抹灰做法外，在此基础上依据江苏省工程建设技术规程《挤塑聚苯乙烯泡沫板外墙外保温应用技术规程》苏JG/T016-2008，XXXXX的企业构造图集，并根据工程项目的饰面特点，做了专项分项方案的设计编制。

江苏省节能建筑外前墙体采用的技术措施在建筑外围护结构中，墙体所占比重最大，冬季通过墙体散失的热量，约为建筑总散热量的20％，夏季通过外墙体吸收的热量，约为建筑总吸热的30％。

因而外墙体的保温设计相当重要。

本文主要介绍和研讨江苏省节能住宅建筑外墙体构造及技术要点。

l 外墙体构造1．1 粘土空心砖外墙外墙内表面抹一层由松散的无机材料如膨胀珍珠岩、蛭石等加以水泥砂浆制成的保温砂浆，具有良好的保温效果，是一种投资少而又能提高保温节能效果的措施。

构造做法：西向和北向外墙内侧粉刷厚度为30 mm，东向和南向外墙内侧粉刷厚度分别为25mm和20 mm，冬季实测结果比普通非节能住宅室温提高3．5℃左右。

1．2 混凝土小型空心砌块外墙(1)选用三排孔砌块，外抹保温砂浆；(2)普通单排孔砌块，内填炉渣，废EPS碎粒或内插20mm厚EPS板；(3)外墙采用外保温。

比较而言，(1)方式比较经济，易于推广，在连云港新海发电厂新建职工住宅楼试点，经实测，热工性能达到节能设计要求，并且与使用红砖相比，工程造价有所降低。

1．3 加气混凝土外墙加气混凝土产品有粉煤灰加气和砂加气2种，有砌块状、条板状(如AIC板)，该类产品本身导热系数小，是建筑热工性能较好的一种新型墙体材料。

使用时需采用专用砂浆抹面，外墙须做防水处理。

江苏省大部分中心城市都有应用实例，主要推广应用于框架结构建筑填充墙，发展前景良好。

1．4 内保温复合外墙构造特点与单一材料墙相比，构造组合合理，有较高的热绝缘系数，能较好地发挥保温材料的作用，在满足承重要求的前提下，砖墙可适当减薄。

常用的复合保温材料一般是岩棉板、发泡聚苯板(自熄型)或玻璃棉毡，保温材料与砖墙或混凝土墙之间可设或不设空气间层，其做法在外墙内侧加木质或轻钢龙骨，内填保温材料，表面复合石膏板后再加涂饰面。

1．5 夹心复合外墙将墙体分为承重和保护部分，中间留有20~50 mm空隙，内填无机松散或块状保温材料如炉渣、膨胀珍珠岩等，也可不填材料做成空气层。

徐建发〔2013〕115号关于进一步规范建筑结构保温系统设计选用具体事项的通知各县（市）、铜山区、贾汪区住建局,徐州经济开发区建设局，新城区管委会建管处，各审图机构，各建设、设计、施工、监理单位，各有关建筑节能产品备案企业：通过近期全市建筑节能专项检查发现,不少项目实施中存在节能技术设计选用不当、设计深度不够，少数不合格节能产品流入施工工地，一些工程存在不按规定设置防火隔离带、不用轻质砂浆砌筑加气混凝土砌块和各种轻质节能多孔砖、幕墙岩棉保温不做防护层等不遵守施工操作规程的施工质量问题.为了切实提高建筑节能工程质量，结合省住建厅有关部门最新通知要求，现就进一步规范建筑结构保温系统设计选用具体事项，通知如下：一、优先设计选用建筑自保温系统为有效实现保温系统和建筑主体同寿命,确保防火安全，杜绝保温层脱落事故,各类民用建筑工程要优先设计选用建筑自保温系统，详见江苏省建设领域“十二五”推广应用新技术和限制、禁止使用落后技术目录（第一批）。

高层居住建筑宜优先设计选用轻质混凝土复合保温板（复合模板）自保温系统，执行标准DGJ32/TJ78；公共建筑工程优先设计选用砂加气混凝土砌块（板)自保温系统，执行标准DGJ32/TJ107、DGJ32/J06、苏JG/T056.二、规范外墙外保温系统设计选用为切实预防外保温火灾和脱落事故发生,确保外墙保温系统的质量安全，要科学合理控制发泡水泥板等无机保温板材使用厚度,采用外保温结合内保温措施。

合理选用防火隔离带。

防火隔离带应采用A级无机保温板材系统。

如复合岩棉、发泡陶瓷板（苏JG/T042）、复合材料（玻化微珠)保温板(苏JG/T045)、发泡水泥板（苏JG/T041）等。

外饰面为粘贴面砖的，不得选用发泡水泥板。

保温层厚度≤2。

5cm的，宜选用发泡陶瓷板。

不得设计选用无机保温砂浆为防火隔离带。

外墙外保温隔离带应严格执行《建筑外墙外保温防火隔离带技术规程》（JGJ289—2012）执行。
