建筑工程制图与识图第7章 建筑施工图的表达方法

第七章图样画法一.教学目的了解工程图样的视图方法、建筑图样中的各种简化画法。

，理解建筑剖面图、断面图的形成原理，掌握各种剖面图、断面图的使用及画法。

二.教学重点讲课重点：剖面图的形成及画法。

断面图的形成及画法。

断面图与剖面图的区别三.教学难点如何正确地绘制形体的剖面图、断面图，帮助学生更好地建立空间概念。

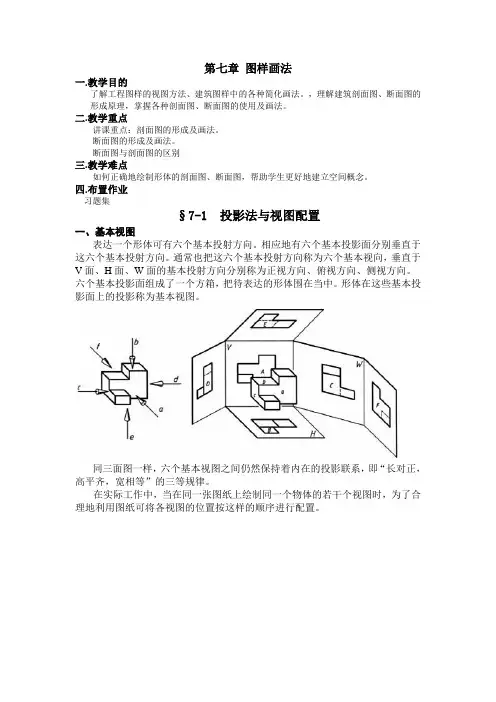

四.布置作业习题集§7-1 投影法与视图配置一、基本视图表达一个形体可有六个基本投射方向。

相应地有六个基本投影面分别垂直于这六个基本投射方向。

通常也把这六个基本投射方向称为六个基本视向，垂直于V面、H面、W面的基本投射方向分别称为正视方向、俯视方向、侧视方向。

六个基本投影面组成了一个方箱，把待表达的形体围在当中。

形体在这些基本投影面上的投影称为基本视图。

同三面图一样，六个基本视图之间仍然保持着内在的投影联系，即“长对正，高平齐，宽相等”的三等规律。

在实际工作中，当在同一张图纸上绘制同一个物体的若干个视图时，为了合理地利用图纸可将各视图的位置按这样的顺序进行配置。

此时每个视图一般应标注图名。

图名宜标注在视图的下方或一侧，并在图名下用粗实线绘一条横线，其长度应以图名所占长度为准。

二、镜像投影有些工程构造，如板梁柱构造节点（图a），因为板在上面，梁、柱在下面，按第一角画法绘制平面图的时候，梁、柱为不可见，要用虚线绘制，这样给读图和尺寸标注带来不便。

如果把H面当作一个镜面，在镜面中就能得到梁、柱为可见的反射图像，这种投影称为镜像投影。

镜像投影法属于正投影法。

镜像投影是形体在镜面中的反射图形的正投影，该镜面应平行于相应的投影面。

用镜像投影法绘图时，应在图名后加注“镜像”二字（图b），必要时可画出镜像投影画法的识别符号（图c）。

这种图在室内设计中常用来表现吊顶（天花）的平面布置。

§7-2 剖面图一、剖面图的基本概念1.概念：工程上常采用作剖面的办法，即假想用剖切面在形体的适当部位将形体剖开，移去剖切面与观察者之间的部分形体，把原来不可见的内部结构变为可见，将剩其余的部分投射到投影面上，这样得到的投影图称为剖面图，简称剖面。

绘制施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好.2．选择适当的比例.3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系.同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅.4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的.先用铅笔画底稿，经检查无误后，按“国标"规定的线型加深图线。

铅笔加深或描图上墨时,一般顺序是：先画上部，后画下部；先画左边,后画右边;先画水平线,后画垂直线或倾斜线;先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线,按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明.在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等.2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方,侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等.2)根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓.3)画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法(如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4)检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

2）画出楼板、屋顶的构造厚度,再确定门窗位置及细部(如梁、板、楼梯段与休息平台等）。

建筑工程施工图识图完整方法一、引言建筑工程施工图是建筑施工过程中必不可少的工具，它是设计师将设计方案转化为具体施工指导的图纸。

施工图是工程的基础，它直接关系到施工的质量和效益。

在施工图中，识图是一项重要的工作，它要求施工人员具备较强的图纸分析能力和图纸理解能力。

本文将介绍建筑工程施工图的识图完整方法，帮助读者更好地理解和应用施工图。

二、施工图概述施工图是建筑设计方案的具体呈现，它包括平面图、立面图、剖面图、细部图等多种图纸类型。

平面图是建筑水平方向上的展示，立面图是建筑垂直方向上的展示，剖面图是建筑截面的展示，细部图是建筑构造细节的展示。

这些图纸共同组成了一个完整的施工图集。

三、施工图识图的重要性施工图识图在建筑施工过程中起着至关重要的作用。

首先，识图可以帮助施工人员准确理解设计方案，避免施工误解和错误。

其次，识图可以帮助施工人员了解工程的整体布局和细部构造，为施工作业提供指导和依据。

最后，识图可以帮助施工人员分析工程难点和重点，提前做好施工准备，确保施工质量和安全。

四、施工图识图的方法1. 分析平面图平面图是施工图中最基础、最常见的图纸类型，也是最容易识图的图纸类型。

分析平面图时，首先要了解平面图的比例尺和标注，然后细致观察平面图的布局、尺寸和标记，分析建筑的功能分区、房间分布和走道通道等。

此外，还需要注意平面图中的注释和符号，了解其含义和作用。

2. 观察立面图立面图是施工图中表现建筑垂直方向上外观特征的图纸，它可以帮助施工人员了解建筑的形态和外观。

观察立面图时，需要仔细分析建筑的结构和构造，了解建筑材料和装饰等细节。

同时，还需要注意立面图中的标注和符号，了解其含义和作用。

3. 研究剖面图剖面图是施工图中表现建筑截面的图纸，它可以帮助施工人员了解建筑的高度和深度。

研究剖面图时，需要仔细观察建筑的纵向结构和构造，了解建筑元素的尺寸和位置。

同时，还需要注意剖面图中的标注和符号，了解其含义和作用。

4. 分析细部图细部图是施工图中表现建筑构造细节的图纸，它可以帮助施工人员了解建筑的构造和连接方式。

《建筑识图与工程技术》第一篇建筑识图[+]第一章工程制图的基本规定[+]了解《制图标准》的有关规定（图幅、图线、字样、比例、材料图例、尺寸标注等）在下列尺寸中，A4图纸的幅面尺寸为（）。

A 591mm×841mmB 420mm×594mmC 297mm×420mm D210mm×297mm工程图样是表达工程设计的重要技术资料，是（）的依据。

A 设计B 施工C 服务D 规划建筑制图的国家标准《房屋建筑制图统一标准》(GB／T50001—2001)中“GB ／T”为（）。

A 强制性国家标准代号B 推荐性国家标准代号C 地方标准代号D 以上答案都不是A0～A4横式幅面与立式幅面的每张图样都必须画出（）。

A 标题栏B 会签栏C 图号区D 图名区在工程制图中的图线分为粗、中、细三种规格。

其中粗实线在图上的一般应用于（）。

A 可见轮廓线、图例线B 可见轮廓线，尺寸起止符号C 主要可见轮廓线D 索引符号、标高符号连续排列的等长尺寸，在简化注法的标注中可用（）的形式标注。

A “总长/个数=等长尺寸”B “总长=个数×等长尺寸”C “个数×等长尺寸=总长”D 以上都不是对称构配件采用对称省略画法时，该对称构配件的尺寸线应略超过对称符号，仅在尺寸线的一端画尺寸起止符号，尺寸数字应( )注写，其注写位置宜与对称符号对齐。

A 按整体全尺寸B 按局部尺寸C 按一半尺寸D 不实心砖、多孔砖、砌块等砌体的材料的图例在断面较窄不易绘出图例线时，可（）。

A 涂黑B 涂红C 涂蓝D 画图例线在建筑工程制图中的字体采用长仿宋体,字体宽度一般为字体高度的（）。

在工程图样中的比例是指图形与实物要素的（）之比。

A 线性尺寸B 体积C 面积D 距离若采用1：100比例绘制实物长度3600mm的直线,在图纸上应画长度为（）mm 的直线。

A 36B 360C 3600D 36000在建筑平面图中，拟建建筑物实长58m，若用1：100的比例绘制建筑物图形,则该尺寸在图纸上的标注长度为（）mm。
