科达KDV视频会议产品学习

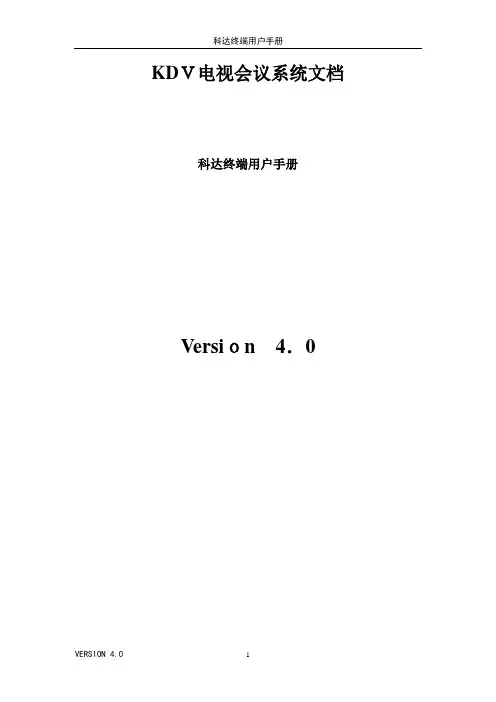

KDＶ电视会议系统文档科达终端用户手册Versiｏn4．0目录前言错误!未定义书签。

第一章遥控器简述错误!未定义书签。

1。

1遥控器面板说明错误!未定义书签。

１.2遥控器菜单功能图错误!未定义书签。

第二章遥控器使用说明72。

1配置向导错误!未定义书签。

２.2主界面设置错误!未定义书签。

2.2.1系统设置错误!未定义书签。

２.2。

2地址簿错误!未定义书签。

2。

2。

３呼叫错误!未定义书签。

２．２．4 会议中操作错误!未定义书签。

2.２。

５诊断错误!未定义书签。

附录A 视频点播错误!未定义书签。

历史记录前言版本说明本手册对应产品版本为：KDV视频会议系统设备4.0版本。

读者对象本手册适合下列人员阅读●普通用户本书简介《4。

0科达终端用户手册》分成两大部分：1 遥控器简述介绍了遥控器的面板和各个按钮的功能２遥控器使用说明介绍了如何通过遥控器实现终端设置和会议中的各项操作附录Ａ视频点播介绍了如何配置视频点播服务器本书约定●图（表)的编号采用章节的形式,例如图２-7表示第２章的第7幅图●在各章节的图界面上表示单个选中指定条目,表示选中所有条目,取消指定条目选择状态,取消所有条目选择状态。

声明:由于产品和技术的不断更新、完善，本资料中的内容可能与实际产品不完全相符，敬请谅解。

如需查询产品的最新情况,请联系当地办事处。

第一章遥控器简述KDV高清视频终端提供了丰富的会议功能,并且提供遥控器可操作界面。

通过遥控器操作可以快速而方便的实现对终端配置和会议中的各项操作,而且提供多个面板快捷键可以实现会议中的双流、画中画等功能。

1.1 遥控器面板说明科达遥控器设备如图1-1所示，它采用图形化界面设计，操作方便简捷,用户可以方便地通过遥控器上地各个按键完成终端配置和会议中操作。

图１-1 遥控器表１-１功能键表按键图标按键名功能说明电源键实现对终端的开／关主视频源即终端使用的第一个视频源,可以是C端子,Ｓ端子或者VGA．通过这个按钮，用户可以很方便的切换到当前使用的主视频源。

视频会议设备KDV终端控制系统培训资料陕西中爆安全网科技有限公司目录第一部分终端控制台安装使用手册 (3)1 设备简介 (3)2 安装要求 (3)4 终端控制台的使用 (3)5 常见故障分析 (29)1.Q：终端不能正常启动 (29)2.Q：没有弹出安装对话框 (29)3.Q：没有出现最后的界面 (29)4.Q：终端/mcu不能注册GK (29)6.Q：终端之间呼叫ip地址或E164号码呼叫失败 (30)7.Q：会议创建成功，指定发言人，其它所有终端看不到发言人图像 (30)8.Q：会议创建成功，指定发言人，其它终端听不到声音或听到声音很小 (30)9.Q: H263视频格式下，接收端画面不连贯 (30)10.Q: H263、H261视频格式下，或开启双视频流过程中，接收端显示画面很慢 (30)11.Q：终端网络忽通忽断，不正常 (30)第二部分KDV遥控器使用手册 (31)1 遥控器简述 (31)1.1 遥控器面板说明 (31)1.2 遥控器菜单功能图 (33)第一部分终端控制台安装使用手册1 设备简介KDV高清视频终端提供了丰富的会议中功能，使用遥控器可以方便的完成绝大多数功能操控，但受遥控器本身尺寸的限制，一些较为复杂的功能在遥控器上控件起来不太方便，为了解决这一问题，终端控制台应运而生。

终端控制台运行在安装有Windows®操作系统的微机上，凭借友好的图形用户界面提供了比遥控器更为人性化、更为丰富、更为强大、更为方便的操控方式。

2 安装要求任何兼容于IBM-PC的微型计算机，CPU主频最好在1.8G以上安装有Microsoft 2000、Xp操作系统或更高版本（98、95、me不行）安装有Microsoft Internet Explorer 5.0或更高版本4 终端控制台的使用下面介绍两种方法可以进入终端控制界面：1、通过IE浏览器安装的软件，在IE栏中输入相应的IP地址后，会自动弹出一个登录对话框如图1-4-1所示，输入用户名和口令（admin，admin）以及要连接的终端，点击按钮，系统连接到终端后，出现如图1-4-4的主控界面时，就可以开始对终端控制了。

科达视频会议系统技术方案说明目录第1章前言 (1)1.1概述 (1)第2章科达视频会议系统 (1)2.1简介 (1)2.2产品系列 (3)第3章方案设计 (4)3.1项目概况 (4)3.1.1组网需求 (4)3.2设计依据 (5)3.3设计原则 (5)3.4组网方案 (6)3.4.1组网拓扑图 (7)3.4.2组网说明 (7)3.5本系统主要应用 (9)3.5.1召开全网会议 (9)3.5.2召开分组会议 (10)3.5.3召开自助式会议 (10)3.5.4召开级联会议 (11)3.5.5远程培训 (11)3.5.6多媒体信息点播（选配） (12)3.5.7远程指挥调度（选配） (12)3.6本系统主要功能 (13)3.6.1会议控制功能 (13)3.6.2双流功能 (14)3.6.3中文字幕和数字横幅 (14)3.6.4流媒体功能（选配） (15)3.6.5多画面和轮巡 (15)3.6.6组播功能 (16)3.6.7网守功能 (17)3.6.8多网段接入 (17)3.6.9MCU N+1备份 (18)第4章方案特点 (19)4.1先进性 (19)4.2兼容性 (19)4.3扩展性 (20)4.4安全性 (21)4.5可靠性 (22)4.6易用性 (22)4.7会议质量保证 (23)第5章产品介绍 (26)5.1KDV8000E视频MCU (26)5.2TS7610视频会议终端 (30)附1：科达公司简介 (38)附2：部分用户名单 (39)第1章前言1.1概述随着经济的发展和社会进步，信息时代的到来，公安工作正在不断遇到许多新情况、新问题。

无时不在受到日益增长的社会需求带来的新挑战，尤其是当前刑事犯罪的活动性、对抗性、隐蔽性和犯罪手段的技术化、智能化、多样化日益突出，而且新行业、新领域的犯罪也逐年增多，这都使公安传统的工作模式和信息处理方式的越来越不能适应现代社会的发展要求，给公安工作带来了严峻的考验。

科达KDV-VOS视频录像点播系统用户手册前言版本说明本手册对应产品的版本为：KEDACOM视频会议系统V4.0_R3版本读者对象●电视会议操作人员●电视会议维护人员内容介绍《KDV视频点播系统用户手册》各章节内容如下：第1章系统概述简单介绍了视频点播系统的功能及性能。

第2章安装要求介绍了视频点播系统安装环境的要求。

第3章录像机配置介绍了如何进行录像机的配置。

第4章视频点播系统的使用介绍了视频点播系统的使用方法及操作过程。

第5章视频点播系统常见故障分析介绍了视频点播系统的常见故障分析及解决方案。

相关手册《KDV-VOS视频录像点播系统用户手册》的相关手册及用途如下所述：手册名称用途《KDV-MCS会议控制台用户手册》介绍了如何通过会议控制台在会议中进行会议录像、终端录像、会议直播等一系列的操作，并且能对MCU进行管理。

本书约定本书中有各种醒目的标志来表示在操作过程中应该注意的地方，这些标志的意义如下表示。

图形文字使用原则警告若用户忽略警告标志，可能会因误操作发生重大事故（如损坏设备）或人身伤害。

注意若用户忽略注意标志，可能会因误操作而带来一定的不良后果或者无法成功操作。

一般来说，解决产生的问题不会太麻烦。

说明提供给用户的说明和提示，使用比较广泛。

窍门作者提供给用户的一些容易忽视的小功能、技巧，这些小功能或技巧能够为用户带来便利。

举例通过简短的例子对操作中的任务进行补充说明，增进用户对任务的理解。

目录第1章系统概述 (1)第2章安装要求 (3)第3章录像机的配置 (4)第4章视频点播系统的使用 (9)4.1视频点播 (10)4.1.1 文件点播 (10)4.1.2 会议直播 (13)4.1.3 节目柜管理 (15)4.1.4 节目发布 (16)4.1.5 日志维护 (18)4.2系统设置 (18)4.2.1 组件下载 (19)4.2.2 语言切换 (19)4.2.3 码流转换 (19)4.2.4 密码更改 (21)4.2.5 关于系统 (22)4.3安全管理 (22)4.3.1 用户管理 (22)4.3.2 安全设置 (25)第5章常见故障分析 (27)术语表 (29)第1章系统概述科达视频点播系统用于播放在流媒体服务器上发布的多媒体节目。

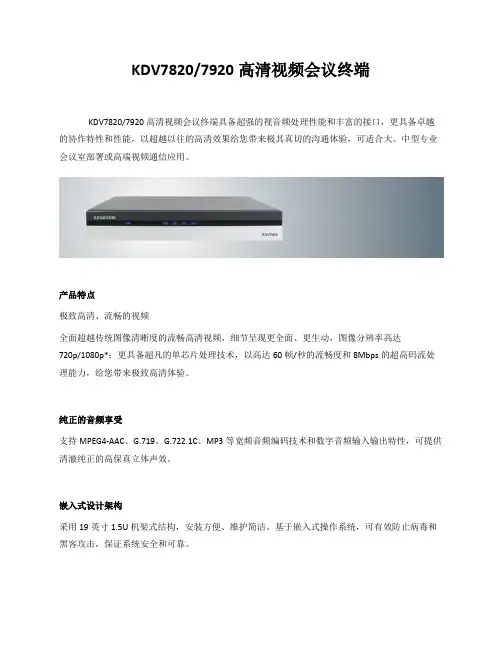

KDV7820/7920高清视频会议终端KDV7820/7920高清视频会议终端具备超强的视音频处理性能和丰富的接口，更具备卓越的协作特性和性能，以超越以往的高清效果给您带来极其真切的沟通体验，可适合大、中型专业会议室部署或高端视频通信应用。

产品特点极致高清、流畅的视频全面超越传统图像清晰度的流畅高清视频，细节呈现更全面、更生动，图像分辨率高达720p/1080p*；更具备超凡的单芯片处理技术，以高达60帧/秒的流畅度和8Mbps的超高码流处理能力，给您带来极致高清体验。

纯正的音频享受支持MPEG4-AAC、G.719、G.722.1C、MP3等宽频音频编码技术和数字音频输入输出特性，可提供清澈纯正的高保真立体声效。

嵌入式设计架构采用19英寸1.5U机架式结构，安装方便、维护简洁。

基于嵌入式操作系统，可有效防止病毒和黑客攻击，保证系统安全和可靠。

卓越的双流协作支持H.239双视频流，可提供高达SXGA/720p/1080p*分辨率的高清双流特性。

强大的网络适应性具备双以太网和多E1接入方式，可实现IP及E1线路的自动冗余备份；内置代理客户端，可实现防火墙/NAT穿越；支持智能抗丢包、动态速率调整、QoS设置、码流平滑等网络优化机制，可全面优化拥塞网络环境下的视频通信效果。

完善的安全机制内置128位AES硬件加密功能，可充分保证会议内容的安全性和保密性；具有本地登陆认证与授权机制，提供合法的本地化管理；可通过H.235网守密码认证机制实现安全的网守注册。

技术参数遵循标准体系标准：H.323、H.320、SIP视频标准：H.263、H.263+、H.264、MPEG-4音频标准：G.711、G.719、G.722、G.722.1 AnnexC/Polycom R Siren14TM、G.728、G.729、MP3、MPEG4-AAC（LC/LD）网络协议：TCP/IP、Telnet、HTTP、FTP、SNMP、DHCP、RTP/RTCP、PPPoE、NTP其他标准：H.221、H.225、H.231、H.235、H.239、H.241、H.242、H.243、H.245、H.281等会议速率64Kbps～8Mbps分辨率活动图像分辨率：1080i/p（1920×1080）*720p（1280×720）4CIF（704×576）CIF（352×288）QCIF（176×144）数据内容分辨率：SXGA（1280×1024）WXGA（1280x800）XGA（1024×768）SVGA（800×600）VGA（640×480）视频接口高清接口：DVI-I（可扩展HDMI、YPbPr、VGA）、HD-SDI可选模块标清接口：复合C端子视频特性内置高清视频矩阵支持视频本地回显可调节亮度、饱和度、对比度等参数支持PAL/NTSC两种制式双流特性支持H.239标准双视频流协议支持单屏双显、双屏双显支持动态双流/静态双流支持带宽调整音频接口数字音频：HDMI、专用数字音频普通音频：卡农（48V幻象供电）、RCA、6.35mm Phone 支持双声道立体声音频特性音频采样频率：48KHzAEC（自动回声消除）ANS（背景噪声抑制）AGC（自动增益控制）自动唇音同步静音与哑音控制控制接口RS485RS232红外遥控网络接口IP：双10/100M以太网专线：可扩展E1、2E1、4E1模块网络特性内置代理客户端实现防火墙/NAT穿越智能抗丢包自动线路备份动态速率调整QoS设置（DiffServ、IP Precedence）MTU值可调IP地址冲突检测网守自动发现和注册PPPoE自动拨号字幕横幅台标支持对其它终端/MCU发送字幕短消息支持滚动、翻页字幕显示支持字幕加载支持横幅叠加横幅背景颜色、字号及字体均可设置支持台标设置组播功能支持会议码流的组播分发终端未加入会议时可组播本地视音频码流可对双视频流进行组播支持组播密码认证VOD点播可登陆录播服务器进行VOD点播支持用户输入参数的保存和快速调用会议功能可创建点对点会议和多点会议支持入会、发言、主席、插话等申请功能支持E.164号、别名、IP地址等呼叫方式可扩展内置MCU功能安全特性基于H.235会议加密流程内置128位AES加密功能会议密码输入本地登陆与授权内置防火墙设置支持H.235网守密码认证管理与诊断支持SNMP标准网管协议可采用遥控器OSD菜单操作支持PC Web登陆实现远程操作支持Telnet、FTP、Web、网管等方式的在线配置和远程升级支持登陆、管理等事件日志功能具备终端自测、环回测试、色带测试、音频测试等功能支持运行状态检测、告警显示和发送可在线显示视音频码率等实时信息支持地址簿管理、实现地址簿导入、导出电气特性整机功耗：≤60W电源：AC（电压100～240V、频率50～60Hz）环境要求接地电阻：≤5Ω工作温度：0～50℃工作湿度：10％～90％（无凝结）气压：86～106kPa物理特性19英寸1.5U标准机架式设计高×宽×深：66mm×442mm×337mm* 1080p分辨率仅在部分型号中提供。

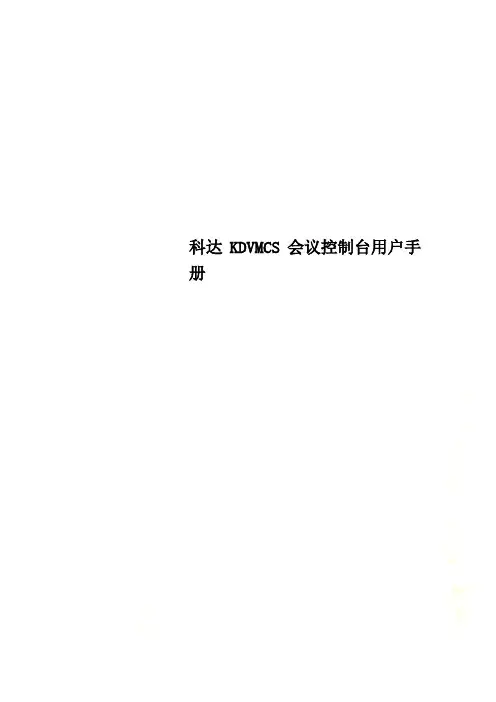

科达KDVMCS会议控制台用户手册科达KDV-MCS会议控制台用户手册前言版本说明本手册对应产品的版本为：KEDACOM视频会议系统V4.0_R3版本读者对象●电视会议操作人员●电视会议维护人员内容介绍《KDV-MCS会议控制台用户手册》各章节内容如下：第1章系统概述介绍了会议控制台的主要功能、支持环境等第2章安装要求介绍了会议控制台的安装的软硬件要求第3章会议控制台的安装介绍了实现如何安装会议控制台第4章会议控制台的使用详细介绍了会议控制台上各个功能按钮作用及其操作方法第5章会议控制台常见故障分析列举了召开会议时常见的功能故障及其解决方案第6章附录介绍了8000BMCU的HDSC、MDSC的介绍、合并级联会议的权限、画面合成的风格及MCU流媒体的使用相关手册《KDV-MCS会议控制台用户手册》的相关手册及用途如下所述：手册名称用途《KDV8000A多点控制单元用户手册》介绍了KDV8000AMCU的功能、用途及其单板的作用和配置。

《KDV8000B多点控制单元用户手册》介绍了KDV8000BMCU的功能、用途、模块的作用及其配置。

《KDV-终端控制台用户手册》描述了如何通过终端控制台控制终端，并对终端进行一系列的参数配置本书约定本书中有各种醒目的标志来表示在操作过程中应该注意的地方，这些标志的意义如下表示。

图形文字使用原则警告若用户忽略警告标志，可能会因误操作发生重大事故（如损坏设备）或人身伤害。

注意若用户忽略注意标志，可能会因误操作而带来一定的不良后果或者无法成功操作。

一般来说，解决产生的问题不会太麻烦。

说明提供给用户的说明和提示，使用比较广泛。

窍门作者提供给用户的一些容易忽视的小功能、技巧，这些小功能或技巧能够为用户带来便利。

举例通过简短的例子对操作中的任务进行补充说明，增进用户对任务的理解。

目录1 系统概述 (1)2 安装要求 (2)3 会议控制台的安装 (3)4 会议控制台的使用 (4)4.1登录 (4)4.2主界面功能 (6)4.3会议管理 (6)4.3.1 今日会议 (6)4.3.2 会议模板 (7)4.3.3 创建多点会议 (20)4.3.4 会议列表 (22)4.4模拟会场 (23)4.4.1级联会议 (24)4.4.2 会议设定 (25)4.4.3 会议点名 (38)4.4.4 会议轮询 (39)4.4.5 短消息 (40)4.4.6 会场状态 (41)4.4.7 结束会议 (45)4.4.8 终端操作 (45)4.4.9 会议切换 (54)4.4.10 终端信息显示 (54)4.4.11 终端监控 (55)4.5监控 (55)4.6MCU管理 (56)4.6.1 MCU基本信息 (56)4.6.2 MCU配置 (58)4.6.3 外设状态 (72)4.6.4 地址簿 (77)4.6.5 用户管理 (80)4.7会控设定 (83)4.7.1 用户设定 (83)4.7.2 事件日志 (87)5 典型应用 (89)5.1如何开启数据会议 (89)5.2如何进行会议独享 (90)5.3如何创建简单级联会议 (90)5.4如何创建合并级联会议 (91)6 常见故障分析 (93)附录A HDSC/ MDSC模块 (96)附录B 合并级联会议权限 (97)附录C 画面合成对应表 (99)C.18000MCU画面合成路数与码率、分辨率对应 (99)C.2画面合成风格列表 (100)附录D MCU流媒体使用 (101)术语表 (107)1 系统概述KDV会议控制台软件（MCS）是苏州科达科技有限公司开发的新一代基于WEB界面的视频会议操作功能软件。

1简介KDV8010C是苏州科达科技有限公司开发的高性能视频会议终端，终端采用嵌入式系统设计，支持H.323协议平台。

KDV8010C终端系统组网灵活，支持IP网络，用户可以利用标准的视频采集设备、耳机和麦克风，实现基于各种网络的虚拟会议。

终端支持众多的视频编解码协议，包括H.261、H.263、H.264、MPEG-2、MPEG-4；支持众多的音频编解码协议，包括G.711、G.722、G.722.1、G.723.1、G.728、G.729，MP3。

KDV终端系列产品主要应用于政府工作远程会议、商务交流、远程招聘、远程教学及技术培训、远程医疗及会诊等各种领域。

基本部件KDV8010C视频终端主要由8010C主机、遥控器、外设等设备组成。

●KDV8010C视频终端●遥控器●电源线（1.5米）●接地线（1.5米）●RJ45M/DB9F（串口设置电缆）8010C主机KDV8010C主机如图1-1所示。

8010C主机通过各种通信网络及相关的多媒体设备，可将语音、图像信息进行互传，实现协同控制、文档共享、远程会议管理等多种会议功能，另外，8010C主机可以连接多个辅助设备，如摄像机、麦克风等设备。

图1-1 8010C主2面板介绍前面板KDV8010C采用金属机箱，前面板有指示灯显示，如图1-2所示。

它包括8个小灯，从左至右分别是：POW、ALM、RUN、LNK、DSP RUN（1～2）、ETH、IR。

图1-28010C前面板8010C指示灯的含义如表1-2所示。

表1-2 指示灯含义续表1-2后面板8010C终端的后面板如图1-3所示，后面板提供了各个通信接口、音视频接口、电源接口、调试串口以及单板模块的插口。

图1-38010C后面板3系统接线图简单接线图复杂接线图对于调音台的具体操作见第五节4常见故障解决1）POW指示灯不亮●原因：电源供电异常；●解决方法：检查供电线路或设备电源。

2）LNK指示灯不亮●原因：终端和MCU连接异常；●解决方法：检查线路情况是否连接正常，确认MCU已启动。

科达KDV视频会议产品学习MCU网守附属功能服务器硬件终端软件终端KDV 产品介绍MCU设备采用专业的嵌入式硬件设计采用高端处理芯片采用最新技术成果采用多种备份机制支持7*24小时全天候运行平均无故障运行时间大于80000小时KDV8000AKDV8000BKDV8000A-IS2MCU 组成件网守多画面接入、转发混音器适配器网关MPC系统控制处理单元电视墙服务器录播服务器KDV8000AMPC Array MPC是KDV8000AMCU的核心处理模块，相当于人的大脑。
