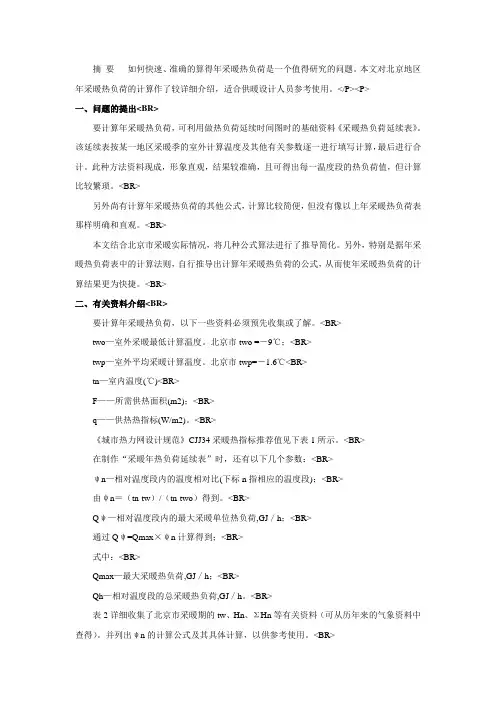

摘要如何快速、准确的算得年采暖热负荷是一个值得研究的问题。
本文对北京地区年采暖热负荷的计算作了较详细介绍，适合供暖设计人员参考使用。
</P><P>一、问题的提出<BR>要计算年采暖热负荷，可利用做热负荷延续时间图时的基础资料《采暖热负荷延续表》。
该延续表按某一地区采暖季的室外计算温度及其他有关参数逐一进行填写计算，最后进行合计。
此种方法资料现成，形象直观，结果较准确，且可得出每一温度段的热负荷值，但计算比较繁琐。
<BR>另外尚有计算年采暖热负荷的其他公式，计算比较简便，但没有像以上年采暖热负荷表那样明确和直观。
<BR>本文结合北京市采暖实际情况，将几种公式算法进行了推导简化。
另外，特别是据年采暖热负荷表中的计算法则，自行推导出计算年采暖热负荷的公式，从而使年采暖热负荷的计算结果更为快捷。
<BR>二、有关资料介绍<BR>要计算年采暖热负荷，以下一些资料必须预先收集或了解。
<BR>two—室外采暖最低计算温度。
北京市two =－9℃；<BR>twp—室外平均采暖计算温度。
北京市twp=－1.6℃<BR>tn—室内温度(℃)<BR>F——所需供热面积(m2)；<BR>q——供热热指标(W/m2)。
<BR>《城市热力网设计规范》CJJ34采暖热指标推荐值见下表1所示。
<BR>在制作“采暖年热负荷延续表”时，还有以下几个参数：<BR>ψn—相对温度段内的温度相对比(下标n指相应的温度段)；<BR>由ψn＝（tn-tw）/（tn-two）得到。
<BR>Qψ—相对温度段内的最大采暖单位热负荷,GJ／h；<BR>通过Qψ=Qmax×ψn计算得到；<BR>式中：<BR>Qmax—最大采暖热负荷,GJ／h；<BR>Qh—相对温度段的总采暖热负荷,GJ／h。
室外供热管网热负荷计算设计方案第一节热指标的选择 ................................................第二节热负荷的计算 ................................................第三节绘制热负荷延续时间图 ........................................第四节供暖年耗热量以及耗煤量的计算.............................第一节热指标的选择选择热指标的大小，主要与建筑物的结构外形以及层高有关，建筑物的维护结构传热系数越大，采光率越高，则建筑物的热损失越大，在这种情况下，热指标可取较大值；反之，则取较小值。
正确合理地计算热负荷是确定热源规模和供暖热网管径大小、锅炉运行方案是否合理、能否取得经济效益、社会效益的重要因素。
因此在管网设计前，必须对各类建筑物的数量、性质、规模、层数、环境等进行详细调查和准确计算。
热指标分为体积和面积热指标两种，它是表示各类建筑物，在室内外温差IC时，单位体积或面积的供暖热负荷。
建筑物的供暖热负荷，主要取决于通过垂直维护结构(墙，门，窗等)向外传递的热量，它与建筑物的平面尺寸和层高有关，因而不直接取决于建筑物平面面积，用供暖体积热指标表征建筑物供暖热负荷的大小，物理概念清楚；但采用供暖面积热指标法，比体积热指标更容易概算。
目前一般来讲民用建筑我们多采用面积热指标，而对于工业建筑，多用体积热指标法，故本设计对于机械厂的工作车间及车间配楼等采用体积热指标，而对于一些民用建筑等均采用面积热指标。
根据《城市热力网设计规范》CJJ34-2002中的热指标图表表2-1采暖热指标推荐值q h(W∕m2)(一)供暖热负荷的计算供暖设计热负荷的概算，可采用体积或面积热指标法等进行计算。
1、体积热指标法，建筑物的供暖设计热负荷，可按下式进行概算Qn=qvVw(Tn-Tw)×10-3KW式中Qn一建筑物的供暖设计热负荷，KW;Vw-建筑物外围体积，m3Tn-供暖室内计算温度，℃Tw—供暖室外计算温度，CQv-建筑物体积热指标，WZm3℃2、面积热指标法，建筑物的供暖设计热负荷，可按下式进行概算Qn=q f F×IO+KW式中Qn—建筑物的供暖设计热负荷，KW;F一建筑物的建筑面积，IT?；qf一建筑物供暖面积热指标,W∕m3本设计为小区集中供热，采用面积指标法，各建筑物的热负荷估算详见下表所示：（二）热负荷延续图在供热工程规划过程中需要绘制热负荷延续时间图。

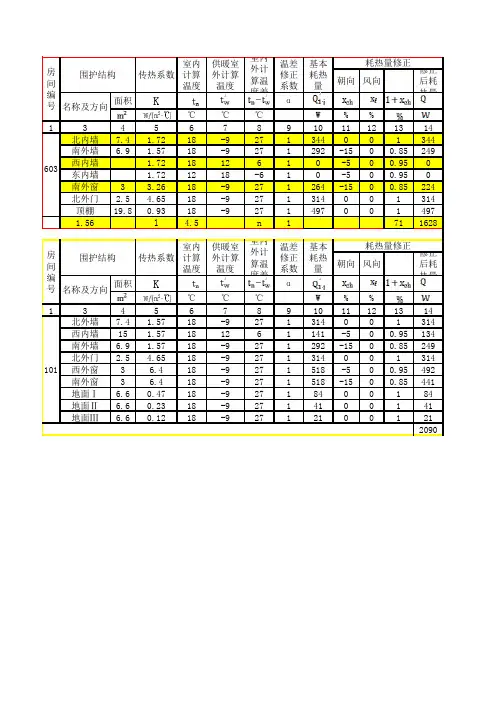

朝向风向修正后耗热量面积Kα℃℃℃W %%134567891011121314北内墙7.4 1.7218-9271344001344南外墙 6.91.5718-9271292-1500.85249西内墙 1.721812610-500.950东内墙 1.721218-610-500.950南外窗3 3.2618-9271264-1500.85224北外门2.5 4.6518-9271314001314顶棚19.80.9318-92714970014971.56l4.5n 1711628朝向风向修正后耗热量面积Kα℃℃℃W %%134567891011121314北外墙7.4 1.5718-9271314001314西内墙15 1.57181261141-500.95134南外墙 6.9 1.5718-9271292-1500.85249北外门 2.5 4.6518-9271314001314西外窗3 6.418-9271518-500.95492南外窗3 6.418-9271518-1500.85441地面Ⅰ 6.60.4718-92718400184地面Ⅱ 6.60.2318-92714100141地面Ⅲ6.60.1218-927121001212090基本耗热量供暖室外计算温度耗热量修正房间编号围护结构传热系数室内计算温度名称及方向101传热系数室内计算温度室内外计算温度差温差修正系数室内外计算温度差温差修正系数基本耗热量耗热量修正供暖室外计算温度名称及方向603房间编号围护结构房间总耗热量181698房间总耗热量18#REF!。

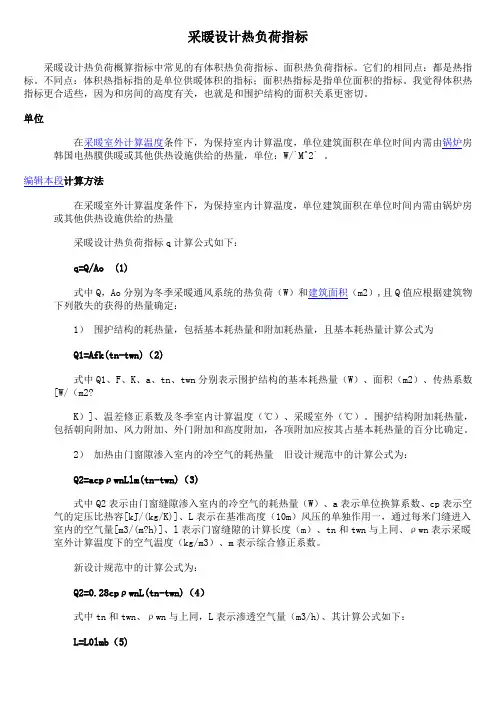

采暖设计热负荷指标采暖设计热负荷概算指标中常见的有体积热负荷指标、面积热负荷指标。
它们的相同点：都是热指标。
不同点：体积热指标指的是单位供暖体积的指标；面积热指标是指单位面积的指标。
我觉得体积热指标更合适些，因为和房间的高度有关，也就是和围护结构的面积关系更密切。
单位在采暖室外计算温度条件下，为保持室内计算温度，单位建筑面积在单位时间内需由锅炉房韩国电热膜供暖或其他供热设施供给的热量，单位：W/`M^2` 。
编辑本段计算方法在采暖室外计算温度条件下，为保持室内计算温度，单位建筑面积在单位时间内需由锅炉房或其他供热设施供给的热量采暖设计热负荷指标q计算公式如下：q=Q/Ao (1)式中Q，Ao分别为冬季采暖通风系统的热负荷（W）和建筑面积（m2）,且Q值应根据建筑物下列散失的获得的热量确定：1）围护结构的耗热量，包括基本耗热量和附加耗热量，且基本耗热量计算公式为Q1=Afk(tn-twn)（2)式中Q1、F、K、a、tn、twn分别表示围护结构的基本耗热量（W）、面积（m2）、传热系数[W/（m2?K）]、温差修正系数及冬季室内计算温度（℃）、采暖室外（℃）。
围护结构附加耗热量，包括朝向附加、风力附加、外门附加和高度附加，各项附加应按其占基本耗热量的百分比确定。
2）加热由门窗隙渗入室内的冷空气的耗热量旧设计规范中的计算公式为：Q2=acpρwnLlm(tn-twn)（3)式中Q2表示由门窗缝隙渗入室内的冷空气的耗热量（W）、a表示单位换算系数、cp表示空气的定压比热容[kJ/(kg/K)]、L表示在基准高度（10m）风压的单独作用一，通过每米门缝进入室内的空气量[m3/(m?h)]、l表示门窗缝隙的计算长度（m）、tn和twn与上同、ρwn表示采暖室外计算温度下的空气温度（kg/m3）、m表示综合修正系数。
新设计规范中的计算公式为：Q2=0.28cpρwnL(tn-twn)（4）式中tn和twn、ρwn与上同，L表示渗透空气量（m3/h)、其计算公式如下：L=L0lmb（5)式中L0表示在基准高度（10m）风压的单独作用下，通过每米门缝进入室内的空气量[m3/(m/h)] 、表示门窗缝隙的计算长度（m）、m表示冷风渗透压差综合修正系数，b表示门窗缝渗风指数，b=0.56～0.78。

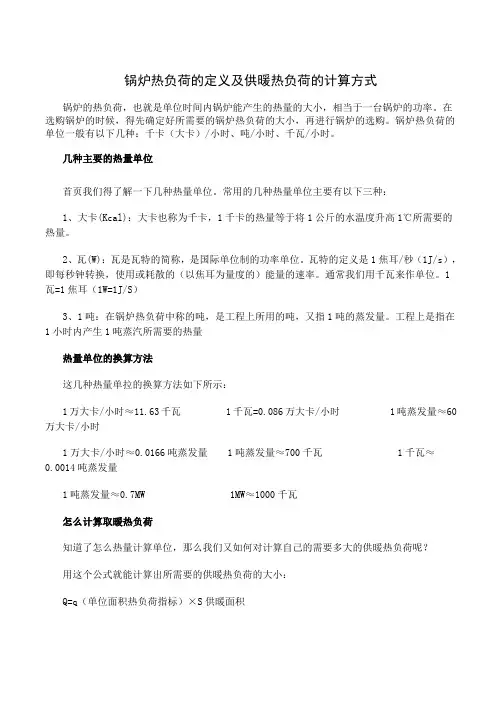

锅炉热负荷的定义及供暖热负荷的计算方式锅炉的热负荷，也就是单位时间内锅炉能产生的热量的大小，相当于一台锅炉的功率。
在选购锅炉的时候，得先确定好所需要的锅炉热负荷的大小，再进行锅炉的选购。
锅炉热负荷的单位一般有以下几种：千卡（大卡）/小时、吨/小时、千瓦/小时。
几种主要的热量单位首页我们得了解一下几种热量单位。
常用的几种热量单位主要有以下三种：1、大卡(Kcal)：大卡也称为千卡，1千卡的热量等于将1公斤的水温度升高1℃所需要的热量。
2、瓦(W)：瓦是瓦特的简称，是国际单位制的功率单位。
瓦特的定义是1焦耳/秒（1J/s），即每秒钟转换，使用或耗散的（以焦耳为量度的）能量的速率。
通常我们用千瓦来作单位。
1瓦=1焦耳（1W=1J/S）3、1吨：在锅炉热负荷中称的吨，是工程上所用的吨，又指1吨的蒸发量。
工程上是指在1小时内产生1吨蒸汽所需要的热量热量单位的换算方法这几种热量单拉的换算方法如下所示：1万大卡/小时≈11.63千瓦 1千瓦=0.086万大卡/小时 1吨蒸发量≈60万大卡/小时1万大卡/小时≈0.0166吨蒸发量 1吨蒸发量≈700千瓦 1千瓦≈0.0014吨蒸发量1吨蒸发量≈0.7MW 1MW≈1000千瓦怎么计算取暖热负荷知道了怎么热量计算单位，那么我们又如何对计算自己的需要多大的供暖热负荷呢？用这个公式就能计算出所需要的供暖热负荷的大小：Q=q（单位面积热负荷指标）×S供暖面积其中Q表示供暖热负荷的大小，q代表单位面积热负荷指标，s代表供0暖面积。
单位面积热负荷指标：对北京地区居民取暖q一般取60大卡/平方米小时，对新建经济房甚至可以取到45大卡/平方米小时；对办公大楼、商场、宾馆等可以取65~70大卡/平方米小时。
以上是锅炉热负荷的定义及供暖热负荷的计算方式，。

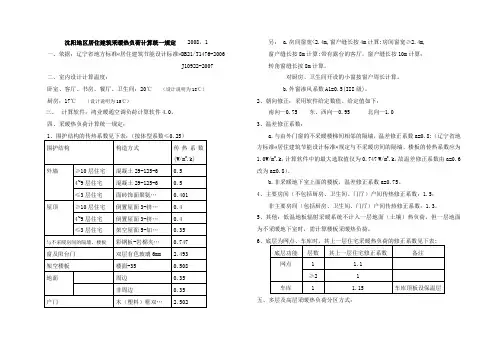

沈阳地区居住建筑采暖热负荷计算统一规定 2008，1一、依据：辽宁省地方标准«居住建筑节能设计标准»DB21/T1476-2006 J10922-2007 二、室内设计计算温度：卧室、客厅、书房、餐厅、卫生间：20℃ （设计说明为18℃） 厨房：17℃ （设计说明为15℃）三、 计算软件：鸿业暖通空调负荷计算软件4.0。
四、采暖热负荷计算统一规定：1、围护结构的传热系数见下表：（按体型系数≤0.25）另： a.房间窗宽<2.4m,窗户缝长按4m 计算;房间窗宽≥2.4m, 窗户缝长按8m 计算;带有露台的客厅，窗户缝长按10m 计算； 转角窗缝长按8m 计算。
对厨房、卫生间开设的小窗按窗户周长计算。
b.外窗渗风系数A1=0.5(III 级)。
2、朝向修正：采用软件给定数值。
给定值如下：南向—0.75 东、西向—0.95 北向—1.0 3、温差修正系数：a.与由外门窗的不采暖楼梯间相邻的隔墙，温差修正系数a=0.8;（辽宁省地方标准«居住建筑节能设计标准»规定与不采暖房间的隔墙、楼板的传热系数应为1.0W/m 2.k ，计算软件中的最大选取值仅为0.747 W/m 2.k ，故温差修正系数由a=0.6改为a=0.8）。
b.非采暖地下室上面的楼板，温差修正系数a=0.75。
4、主要房间（不包括厨房、卫生间、门厅）户间传热修正系数：1.5；非主要房间（包括厨房、卫生间、门厅）户间传热修正系数：1.3。
5、其他：低温地板辐射采暖系统不计入一层地面（土壤）热负荷，但一层地面为不采暖地下室时，需计算楼板采暖热负荷。
6、底层为网点、车库时，其上一层住宅采暖热负荷的修正系数见下表:五、多层及高层采暖热负荷分区方式：1、层数<10层按多层方式计算（采暖不分区, 标准层按2层计算，顶层为2层与屋顶热负荷之和）; ≥10层按高层方式计算；2、高层采暖热负荷计算时，热压系数Cr=0.2,竖井温度5℃。

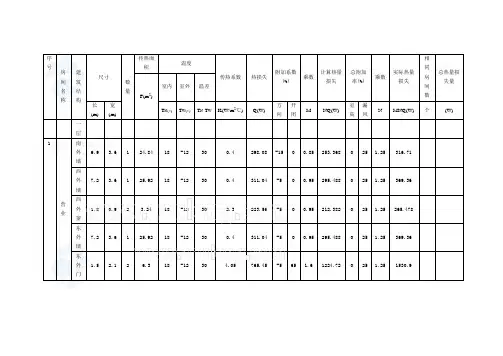

序号房间名称建筑结构尺寸数量传热面积温度传热系数热损失附加系数(%)乘数计算热量损失总附加率(%)乘数实际热量损失相同房间数总热量损失量F(m2)室内室外温差长(m)宽(m)T N(℃)T W(℃)T N-T W K(W/m2℃) Q(W)方向开闭M NQ(W)室高漏风N MNQ(W) 个(W) 一层1营业南外墙6.9 3.6 1 24.84 18 -12 30 0.4 298.08 -15 0 0.85 253.368 0 25 1.25 316.71西外墙7.2 3.6 1 25.92 18 -12 30 0.4 311.04 -5 0 0.95 295.488 0 25 1.25 369.36西外窗1.8 0.9 2 3.24 18 -12 302.3 223.56 -5 0 0.95 212.382 0 25 1.25 265.478东外墙7.2 3.6 1 25.92 18 -12 30 0.4 311.04 -5 0 0.95 295.488 0 25 1.25 369.36东外门1.52.1 2 6.3 18 -12 30 4.05 765.45 -5 65 1.6 1224.72 0 25 1.25 1530.9东外窗1.62.5 2 8 18 -12 30 2.3 552 -5 0 0.95 524.4 0 25 1.25 655.5地面6.97.2 1 49.68 18 -12 30 0.47 700.488 0 0 1 700.488 0 25 1.25 875.61小计4382.92 1 4382.922营业西外墙10.8 3.6 1 38.88 18 -12 30 0.4 466.56 -5 0 0.95 443.232 0 25 1.25 554.04西外窗1.8 0.9 3 4.86 18 -12 302.3 335.34 -5 0 0.95 318.573 0 25 1.25 398.216东外墙10.8 3.6 1 38.88 18 -12 30 0.4 466.56 -5 0 0.95 443.232 0 25 1.25 554.04东外门1.52.1 2 6.3 18 -12 30 4.05 765.45 -5 65 1.6 1224.72 0 25 1.25 1530.9东外窗1.62.5 2 8 18 -12 30 2.3 552 -5 0 0.95 524.4 0 25 1.25 655.54 营业北外墙6.9 3.6 1 24.84 18 -12 30 0.71 529.092 -15 0 0.6 314.81 0 25 1.25 393.512西外墙7.2 3.6 1 25.92 18 -12 30 0.4 311.04 -5 0 0.95 295.488 0 25 1.25 369.36西外窗1.8 0.9 2 3.24 18 -12 302.3 223.56 -5 0 0.95 212.382 0 25 1.25 265.478东外墙7.2 3.6 1 25.92 18 -12 30 0.4 311.04 -5 0 0.95 295.488 0 25 1.25 369.36东外门1.52.1 2 6.3 18 -12 30 4.05 765.45 -5 65 1.6 1224.72 0 25 1.25 1530.9东外窗1.62.5 2 8 18 -12 30 2.3 552 -5 0 0.95 524.4 0 25 1.25 655.5地面6.97.2 1 49.68 18 -12 30 0.47 700.488 0 0 1 700.488 0 25 1.25 875.61小计4459.72 2 8919.445营业西外墙14.4 3.6 1 51.84 18 -12 30 0.4 622.08 -5 0 0.95 590.976 0 25 1.25 738.72西外窗1.8 0.9 4 6.48 18 -12 302.3 447.12 -5 0 0.95 424.764 0 25 1.25 530.955东外墙14.4 3.6 1 51.84 18 -12 30 0.4 622.08 -5 0 0.95 590.976 0 25 1.25 738.72东外门1.52.1 2 6.3 18 -12 30 4.05 765.45 -5 65 1.6 1224.72 0 25 1.25 1530.9东外窗1.62.5 2 8 18 -12 30 2.3 552 -5 0 0.95 524.4 0 25 1.25 655.5东外窗2.7 1.8 2 9.72 18 -12 30 2.3 670.68 -5 0 0.95 637.146 0 25 1.25 796.433地面6.9 14.4 1 99.36 18 -12 30 0.47 1400.98 0 0 1 1400.98 0 25 1.25 1751.22小计6742.45 2 13484.96女卫生间西外墙2.13.6 1 7.56 16 -12 28 0.4 84.672 -5 0 0.95 80.4384 0 25 1.25 100.548西外门0.9 2.1 1 1.89 16 -12 28 4.05 214.326 -5 65 1.6 342.922 0 25 1.25 428.652地面2.1 3 1 6.3 16 -12 28 0.47 82.908 0 0 1 82.908 0 25 1.25 103.635小计632.835 1 632.8357 男卫生间东外墙3.6 3.6 1 12.96 16 -12 28 0.4 145.152 -5 0 0.95 137.894 0 25 1.25 172.368东外门0.9 2.1 1 1.89 16 -12 28 4.05 214.326 -5 65 1.6 342.922 0 25 1.25 428.652地面3.6 3.6 1 12.96 16 -12 28 0.47 170.554 0 0 1 170.554 0 25 1.25 213.192小计814.212 1 814.2128营业北外墙6.9 3.6 1 24.84 18 -12 30 0.4 298.08 0 0 1 298.08 0 25 1.25 372.6西外墙7.2 3.6 1 25.92 18 -12 30 0.4 311.04 -5 0 0.95 295.488 0 25 1.25 369.36西外窗1.8 0.9 2 3.24 18 -12 302.3 223.56 -5 0 0.95 212.382 0 25 1.25 265.478东外墙7.2 3.6 1 25.92 18 -12 30 0.4 311.04 -5 0 0.95 295.488 0 25 1.25 369.36东外门1.52.1 2 6.3 18 -12 30 4.05 765.45 -5 65 1.6 1224.72 0 25 1.25 1530.9东外窗1.62.5 2 8 18 -12 30 2.3 552 -5 0 0.95 524.4 0 25 1.25 655.5地面6.97.2 1 49.68 18 -12 30 0.47 700.488 0 0 1 700.488 0 25 1.25 875.61小计4438.81 1 4438.81二层9 办公室南外墙6.93.6124.8418-12300.4298.08 -150.85 253.36825 1.25316.71西外墙 7.23.6125.9218-12300.4311.04-50.95 295.48825 1.25369.36西外窗 1.80.923.2418-12302.3223.56-50.95 212.38225 1.25265.478东外墙 7.23.6125.9218-12300.43334.368 -50.95317.6525 1.25397.062东外门 12.124.218-12302.43306.18-5651.6489.88825 1.25612.36东外窗 31.815.418-12301.19192.78-50.95 183.14125 1.25228.926小计2189.91 2189.910办公室西外墙10.8 3.6 1 38.88 18 -12 30 0.4 466.56 -5 0 0.95 443.232 0 25 1.25 554.04西外窗1.8 0.9 3 4.86 18 -12 302.3 335.34 -5 0 0.95 318.573 0 25 1.25 398.216东外墙10.8 3.6 1 38.88 18 -12 30 0.43 501.552 -5 0 0.95 476.474 0 25 1.25 595.593东外门1 2.1 1 2.1 18 -12 30 2.43 153.09 -5 65 1.6 244.944 0 25 1.25 306.18东外窗3 1.8 1 5.4 18 -12 30 1.19 192.78 -5 0 0.95 183.141 0 25 1.25 228.926东外门0.8 2.1 1 1.68 18 -12 30 2.43 122.472 -5 65 1.6 195.955 0 25 1.25 244.944东外窗1.32.1 1 2.73 18 -12 30 1.19 97.461 -5 0 0.95 92.588 0 25 1.25 115.735小计2443.63 2 4887.2711 办公室西外墙3.6 3.6 1 12.96 18 -12 30 0.4 155.52 -5 0 0.95 147.744 0 25 1.25 184.68西外窗1.8 0.9 1 1.62 18 -12 302.3 111.78 -5 0 0.95 106.191 0 25 1.25 132.739东外墙3.6 3.6 1 12.96 18 -12 30 0.43 167.184 -5 0 0.95 158.825 0 25 1.25 198.531东外门0.8 2.1 1 1.68 18 -12 30 2.43 122.472 -5 65 1.6 195.955 0 25 1.25 244.944东外窗1.32.1 1 2.73 18 -12 30 1.19 97.461 -5 0 0.95 92.588 0 25 1.25 115.735小计876.629 1 876.62912办公室北外墙6.9 3.6 1 24.84 18 -12 30 0.71 529.092 -15 0 0.6 314.81 0 25 1.25 393.512西外墙7.2 3.6 1 25.92 18 -12 30 0.4 311.04 -5 0 0.95 295.488 0 25 1.25 369.36西外窗1.8 0.9 2 3.24 18 -12 302.3 223.56 -5 0 0.95 212.382 0 25 1.25 265.478东外墙7.2 3.6 1 25.92 18 -12 30 0.43 334.368 -5 0 0.95 317.65 0 25 1.25 397.062东外门1 2.12 4.2 18 -12 30 2.43 306.18 -5 65 1.6 489.888 0 25 1.25 612.36东外窗3 1.8 2 10.8 18 -12 30 1.19 385.56 -5 0 0.95 366.282 0 25 1.25 457.853小计2495.62 2 4991.2513办公室西外墙14.4 3.6 1 51.84 18 -12 30 0.4 622.08 -5 0 0.95 590.976 0 25 1.25 738.72西外窗1.8 0.9 4 6.48 18 -12 302.3 447.12 -5 0 0.95 424.764 0 25 1.25 530.955东外墙14.4 3.6 1 51.84 18 -12 30 0.43 668.736 -5 0 0.95 635.299 0 25 1.25 794.124东外门1 2.1 1 2.1 18 -12 30 2.43 153.09 -5 65 1.6 244.944 0 25 1.25 306.18东外窗3 1.8 2 10.8 18 -12 30 1.19 385.56 -5 0 0.95 366.282 0 25 1.25 457.853东外窗1.32.1 2 5.46 18 -12 30 1.19 194.922 -5 0 0.95 185.176 0 25 1.25 231.47小计3059.3 2 6118.614 女卫生间东外墙2.13.6 1 7.56 16 -12 28 0.43 91.0224 -5 0 0.95 86.4713 0 25 1.25 108.089东外门0.9 2.1 1 1.89 16 -12 28 2.43 128.596 -5 65 1.6 205.753 0 25 1.25 257.191小计365.28 1 365.2815男卫生间西外墙3.6 3.6 1 12.96 16 -12 28 0.4 145.152 -5 0 0.95 137.894 0 25 1.25 172.368西外门0.9 2.1 1 1.89 16 -12 28 4.05 214.326 -5 65 1.6 342.922 0 25 1.25 428.65217卫生间西外墙1.8 3.6 1 6.48 16 -12 28 0.4 72.576 -5 0 0.95 68.9472 0 25 1.25 86.184西外窗0.9 0.9 1 0.81 16 -12 28 2.3 52.164 -5 65 1.6 83.4624 0 25 1.25 104.328小计190.512 4 762.048三层18办公室南外墙6.9 3.6 1 24.84 18 -12 30 0.4 298.08 -15 0 0.85 253.368 0 25 1.25 316.71西外墙7.2 3.6 1 25.92 18 -12 30 0.4 311.04 -5 0 0.95 295.488 0 25 1.25 369.36西外窗1.8 0.9 2 3.24 18 -12 302.3 223.56 -5 0 0.95 212.382 0 25 1.25 265.478东外墙7.2 3.6 1 25.92 18 -12 30 0.43 334.368 -5 0 0.95 317.65 0 25 1.25 397.062东外门1 2.12 4.2 18 -12 30 2.43 306.18 -5 65 1.6 489.888 0 25 1.25 612.36东外窗3 1.8 1 5.4 18 -12 30 1.19 192.78 -5 0 0.95 183.141 0 25 1.25 228.926屋面6.97.2 1 49.68 18 -12 30 0.43 640.872 0 0 1 640.872 0 25 1.25 801.09小计2990.99 1 2990.9919办公室西外墙10.8 3.6 1 38.88 18 -12 30 0.4 466.56 -5 0 0.95 443.232 0 25 1.25 554.04西外窗1.8 0.9 3 4.86 18 -12 302.3 335.34 -5 0 0.95 318.573 0 25 1.25 398.216东外墙10.8 3.6 1 38.88 18 -12 30 0.43 501.552 -5 0 0.95 476.474 0 25 1.25 595.593东外门1 2.1 1 2.1 18 -12 30 2.43 153.09 -5 65 1.6 244.944 0 25 1.25 306.18东外窗 31.815.418-12301.19192.78-50.95 183.14125 1.25228.926东外门 0.82.111.6818-12302.43122.472 -5651.6195.95525 1.25244.944东外窗 1.32.112.7318-12301.1997.461-50.9592.58825 1.25115.735屋面 6.9 10.8 1 74.52 18 -12 30 0.43 961.3080 0 1 961.30825 1.251201.64小计3645.272 7290.5420办公室西外墙 3.63.6112.9618-12300.4155.52-50.95 147.74425 1.25184.68西外窗 1.80.911.6218-12302.3111.78-50.95 106.19125 1.25132.739东外墙3.63.6112.9618-12300.43167.184 -50.95 158.82525 1.25198.531东外门0.8 2.1 1 1.68 18 -12 30 2.43 122.472 -5 65 1.6 195.955 0 25 1.25 244.944东外窗1.32.1 1 2.73 18 -12 30 1.19 97.461 -5 0 0.95 92.588 0 25 1.25 115.735屋面6.9 3.6 1 24.84 18 -12 30 0.43 320.436 0 0 1 320.436 0 25 1.25 400.545小计1277.17 1 1277.1721办公室北外墙6.9 3.6 1 24.84 18 -12 30 0.6 447.12 -15 0 0.6 266.036 0 25 1.25 332.546西外墙7.2 3.6 1 25.92 18 -12 30 0.4 311.04 -5 0 0.95 295.488 0 25 1.25 369.36西外窗1.8 0.9 2 3.24 18 -12 302.3 223.56 -5 0 0.95 212.382 0 25 1.25 265.478东外墙7.2 3.6 1 25.92 18 -12 30 0.43 334.368 -5 0 0.95 317.65 0 25 1.25 397.062东外门 12.124.218-12302.43306.18-5651.6489.88825 1.25612.36东外窗 31.8210.818-12301.19385.56-50.95 366.28225 1.25457.853屋面 6.9 7.2 1 49.68 18 -12 30 0.43 640.8720 0 1 640.87225 1.25801.09小计3235.752 6471.522办公室西外墙 14.43.6151.8418-12300.4622.08-50.95 590.97625 1.25738.72西外窗 1.80.946.4818-12302.3447.12-50.95 424.76425 1.25530.955东外墙 14.43.6151.8418-12300.43668.736 -50.95 635.29925 1.25794.124东外门12.112.118-12302.43153.09-5651.6244.94425 1.25306.1824男卫生间西外墙3.6 3.6 1 12.96 16 -12 28 0.4 145.152 -5 0 0.95 137.894 0 25 1.25 172.368西外门0.9 2.1 1 1.89 16 -12 28 4.05 214.326 -5 65 1.6 342.922 0 25 1.25 428.652屋面3.6 3.6 1 12.96 18 -12 30 0.43 167.184 0 0 1 167.184 0 25 1.25 208.98小计810 1 81025 办公室北外墙6.9 3.6 1 24.84 18 -12 30 0.4 298.08 0 0 1 298.08 0 25 1.25 372.6西外墙7.2 3.6 1 25.92 18 -12 30 0.4 311.04 -5 0 0.95 295.488 0 25 1.25 369.36西外窗1.8 0.9 2 3.24 18 -12 302.3 223.56 -5 0 0.95 212.382 0 25 1.25 265.478东外墙7.2 3.6 1 25.92 18 -12 30 0.43 334.368 -5 0 0.95 317.65 0 25 1.25 397.062。
