采暖负荷计算只设采暖系统的民用建筑物，其采暖负荷可按下列两种方法进行估算，注以下计计算方法要求建筑物均按照国家节能建筑设计标准设计，建筑围护结构采取了一定的节能措施，达到了节能建筑的最低节能要求，对于未按节能标准设计的建筑应根据具体情况进行修正。
1.1、单位面积热指标法当我们只知道建筑物总面积时，其采暖热负荷可参考下列数值进行估算：Q=q×FQ：建筑物采暖负荷（w）；q：单位面积热指标（w/m3），查表1，对于窗墙比比较大的建筑物应参考注释“窗墙比公式法”进行修正；F：建筑面积（m2）；表1：单位面积热指标注释：1) 总建筑面积大、外围护结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标；2）当我们已知外墙面积、窗墙比及建筑面积时，对窗墙比比较大的建筑物，单位面积热指标应按下式进行修正：)()7.17(w n t t FW q -+∂=q ：建筑物采暖面积指标（w/m 2）；∂：外窗面积与外墙面积（包括窗）之比；W ：外墙总面积（包括窗）（m 2）； F ：总建筑面积（m 2）； tn ：室内采暖设计温度（℃）；(1) 设计集中采暖时，冬季室内采暖设计温度，应根据建筑物的用途，按下列规定采用： a 民用建筑的主要房间，散热器对流采暖宜采用16-20℃，地板辐射采暖宜采用14-18℃，空气调节宜采用18-22℃(风机盘管)；b 生产厂房的工作地点：轻作业设计温度不应低于15℃；中作业设计温度不应低于12℃；重作业设计温度不应低于10℃，作业种类的划分应按国家现行《工业企业设计卫生标准》执行，当每名工人占用较大面积（50~100m 2）时，轻作业可低至10℃，中作业可低至7℃，重作业可低至5℃；c 辅助建筑物及辅助用房，不应低于下列数值：浴室25℃；更衣室23℃；托儿所、医务室、儿院20℃；办公用室16~18℃；食堂14℃；厕所12℃；车库5℃；d 工艺或使用有特殊要求时应按相关专业标准、规范执行；e 对于冬季空气调节室内计算参数，应符合室内计算温度为18~22℃。

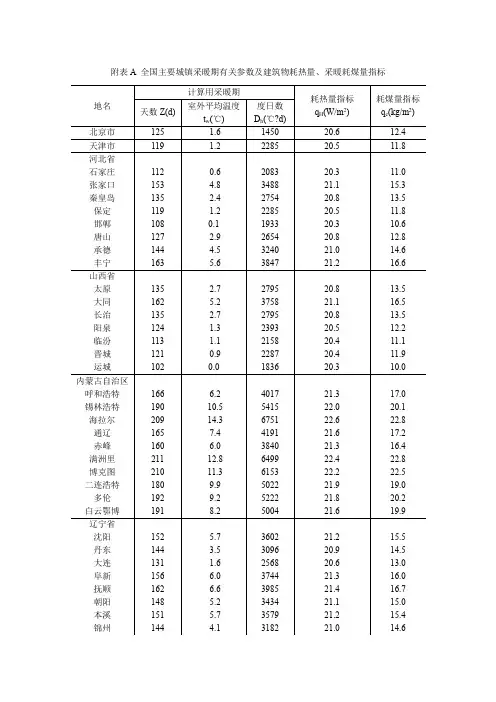

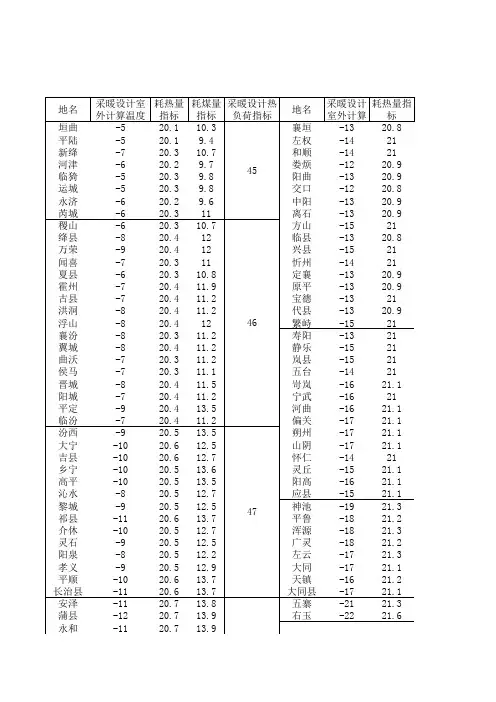

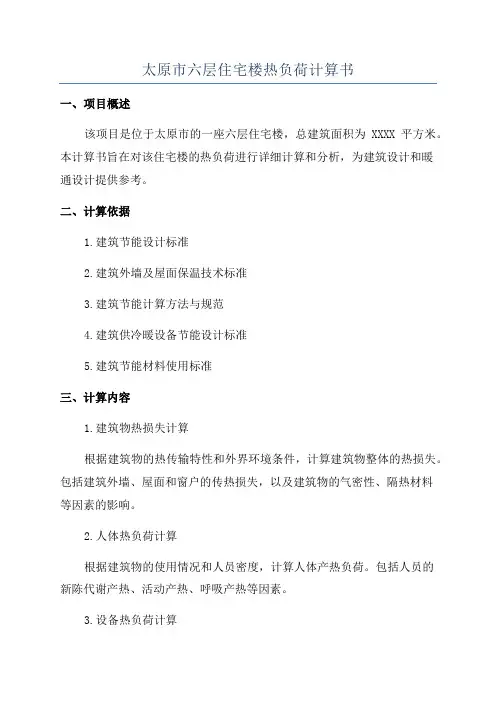

太原市六层住宅楼热负荷计算书一、项目概述该项目是位于太原市的一座六层住宅楼，总建筑面积为XXXX平方米。
本计算书旨在对该住宅楼的热负荷进行详细计算和分析，为建筑设计和暖通设计提供参考。
二、计算依据1.建筑节能设计标准2.建筑外墙及屋面保温技术标准3.建筑节能计算方法与规范4.建筑供冷暖设备节能设计标准5.建筑节能材料使用标准三、计算内容1.建筑物热损失计算根据建筑物的热传输特性和外界环境条件，计算建筑物整体的热损失。
包括建筑外墙、屋面和窗户的传热损失，以及建筑物的气密性、隔热材料等因素的影响。
2.人体热负荷计算根据建筑物的使用情况和人员密度，计算人体产热负荷。
包括人员的新陈代谢产热、活动产热、呼吸产热等因素。
3.设备热负荷计算根据建筑物的使用情况和需求，计算设备的热负荷。
包括照明设备、电气设备、暖通设备等的热负荷。
四、计算步骤1.确定建筑物的热传导系数和热容量。
根据建筑物的结构、材料和构造等参数，计算建筑物的热传导系数和热容量。
这些参数可以通过建筑物的施工图、设计说明书等资料获得。
2.计算建筑物的传热损失。
根据建筑物的外立面积、外界气温、室内温度和传热系数等参数，计算建筑物的传热损失。
其中传热系数包括建筑外墙、屋面和窗户的传热系数。
3.计算人体热负荷。
根据住宅楼的使用情况和人员密度，计算人体热负荷。
这涉及到人员的新陈代谢产热、活动产热、呼吸产热等因素。
4.计算设备热负荷。
根据住宅楼的使用情况和设备需求，计算设备的热负荷。
这包括照明设备、电气设备、暖通设备等的热负荷。
5.总结和分析计算结果。
将以上各项计算结果进行总结和分析，评估建筑物的热负荷水平，为建筑设计和暖通设计提供参考和建议。
五、计算结果与分析根据以上计算步骤，得出建筑物的热损失、人体热负荷和设备热负荷的具体数值，并分析建筑物的热负荷水平是否符合太原市的气候条件和节能要求。
六、结论与建议根据以上分析结果，对建筑物的热负荷提出合理的建议和改进措施，以降低建筑物的能耗、提高建筑的热舒适度。
供暖面积热指标计算公式
供暖面积热指标是衡量一个建筑物供暖系统能否满足人们舒适需求的重要指标。
它通常用于评估供暖系统的设计是否合理，并为建筑物的供暖设计提供参考。
供暖面积热指标的计算公式如下：
面积热指标 = 需要供暖的总面积× 设计室内温度× 设计室外温度差 / 设计室内温度差
其中，需要供暖的总面积是指建筑物内需要供暖的全部面积。
设计室内温度是指在供暖系统设计中预设的室内温度。
设计室外温度差是指室内设计温度与室外设计温度之间的温差。
设计室内温度差是指供暖系统设计中预设的室内温度差。
根据以上公式，我们可以得出供暖面积热指标。
这个指标越高，说明供暖系统在给定条件下所能提供的热量越充足，越能满足人们的舒适需求。
反之，如果指标较低，可能意味着供暖系统的设计存在问题，无法满足人们的舒适需求。
在实际应用中，供暖面积热指标可以帮助我们评估不同建筑物的供暖系统，并进行合理的设计和改进。
通过合理计算和比较，我们可以选择最适合的供暖系统，以提供舒适的室内温度。
供暖面积热指标是一个重要的评估指标，它可以帮助我们评估供暖
系统的性能和舒适性。
合理的供暖面积热指标设计可以为建筑物提供舒适的室内环境，提高生活质量。
在供暖系统的设计和改进中，我们应该充分考虑这一指标，以满足人们的需求。
山西取暖费发放标准
首先，山西的取暖费发放标准应该根据当地的气候情况、能源状况和居民收入水平等
因素来确定。
在气候方面，山西属于典型的暖温带半湿润大陆性气候，冬季寒冷干燥，取
暖需求量较大；在能源方面，山西是一个能源大省，煤炭等化石能源是主要供暖资源；在
收入水平方面，山西是一个相对较贫困的省份，居民收入水平不高。
因此，山西的取暖费
发放标准应该以满足居民基本取暖需求为重点，同时兼顾能源利用效率和经济承担能力。
其次，山西的取暖费发放标准应该根据不同人群的需求进行差别化设置。
对于低收入
家庭、困难家庭和特殊困难群体，应该给予更多的补贴和优惠政策，以确保他们温暖过冬；对于有一定经济基础的家庭，可以适当减少补贴额度，以激励更加节能环保的取暖方式。
此外，山西的取暖费发放标准还应该考虑到政府和社会资源的分配情况。
政府可以通
过提高财政预算、加大对取暖费用的投入等方式，为居民提供更多的取暖费用补贴；社会
方面也可以通过捐赠款项、组织志愿者等方式，为特殊困难群体提供帮助，共同完成取暖
费用的分担和支持工作。
最后，山西的取暖费发放标准应该依据国家相关规定，并注重与其他地区的协调和统一。
国家相关政策规定的收入财产状况、取暖方式等因素应该被纳入到山西的取暖费发放
标准中，并与其他地区的标准进行比较和借鉴，以达到协调统一的目的。
综上所述，山西的取暖费发放标准应该根据当地气候、能源、收入水平等因素进行差
别化设置，充分考虑政府和社会资源的分配情况，遵循国家相关政策规定，并注重与其他
地区的协调和统一，从而为山西的居民提供更加科学、公正、有效的取暖费用支持和保
障。
1 工程概况本工程为大同市一栋三层的办公楼，其中有办公、会议、培训等功能用途的房间。
层高为3.7米，建筑占地面积约550平米，建筑面积约1300平米。
本工程以0.4MPa 饱和蒸汽的市政管网为热源、为本办公楼设计供暖系统。
2 设计依据2.1任务书<<供热课程设计提纲>>2.2规范及标准[1]<<采暖通风与空气调节设计规范>>GBJ 19-87 [2]<<通风与空气调节制图标准>>GJ114-882.3设计参数室外气象参数[1]：采暖室外计算(干球)温度为-17℃。
最低日平均温度为-24℃。
冬季大气压89920Pa 。
冬季室外最多风向平均风速3.5m/s 。
室内设计温度见表[1]。
表[1]室内设计参数3 围护结构要求为了保证室内人员的热舒适性要求，根据室内空气温度与围护结构内表面的温差要求来确定围护结构的最小传热阻。
3.1大同地区在不同室内设计温度下的最小传热阻为验证围护结构的热阻满足最小传热阻的要求，本设计先计算出不同围护结构类型下，对应不同室内计温度的最小传热阻，再根据围护的结构来计算需求多少厚度的保温层才能满足需要。
计算冬季围护结构室外计算温度 e w t ⋅时，围护结构类型类不同选择的公式也不同。
式中'w t 为采暖室外计算温度，m in ⋅p t 为累年最低日平均温度。
再根据室内设计温度由式[1]计算最小传热阻。
式[1]式中：e w t ⋅――冬季围护结构室外计算温度，℃；n t ――采暖室内设计温度，℃；n t ――根据舒适性确定的室内温度与围护结构内表面的温差，这里取6℃。
计算结果列于表[2]。
3.2某种外围护结构在不同保温层厚度下的隋性和热阻表[3]建筑材料的热物特性： 建筑材料 厚度δ mm 导热系数λ W/m ·℃蓄热系数S W/m 2·℃ 水泥沙浆 40 0.87 10.79 砖墙δ0.769.86图[1]外墙结构已知外墙结构如图[1]所示，根据式[2]、[3]计算当取不同砖墙厚度时的热隋性指标和实际传热阻，结果列于表[4]。
供热管网各参数常用计算公式1比摩阻R （P/m ）——集中供热手册P 196R = 6.25×10-2×52d G ρλ 其中：λ—— 管道摩擦系数（查动力管道手册P345页）λ= 1/（1.14+2×log Kd ）2 G —— 介质质量流量（t/h ） 或：R=d 22λρν=6.88×10-3×25.525.02d K G ρ ρ—— 流体介质密度（kg/m 3） d —— 管道内径（m ）K ——管内壁当量绝对粗糙度（m ）2、管道压力降△P （MPa ）△P = 1.15R （L+∑Lg ）×10-6其中：L —— 管道长度（m ）∑Lg ——管道附件当量长度（m ）3、管道单位长度热损q （W/m ）q =其中：T 0 —— 介质温度（℃）λ1 —— 内层保温材料导热系数（W/m.℃）λ2 —— 外层保温材料导热系数（W/m.℃）D 0 —— 管道外径（m ）D 1 —— 内保温层外径（m ）D 2 —— 外保温层外径（m ）α—— 外表面散热系数[α=1.163×（10+6ϖ）]ϖ—— 环境平均风速。
