不锈钢波纹补偿器的系统详解

波纹补偿器技术要求一、设计依据本工程所用的波纹补偿器应用于采暖系统、生活热水系统及部分消防水系统，要求波纹补偿器必须满足各种系统介质使用要求，耐腐蚀，采用方式如下：管径大于等于DN65的补偿器采用内外压平衡式波纹补偿器，小于DN65的补偿器采用轴向复式波纹补偿器。

各系统工作压力：生活热水系统：l.OMPa；采暖系统：l.OMPa；消防系统：1.4MPa；生活热水水质：城市自来水标准。

采暖水质：软化水。

消防水质：城市自来水标准。

介质温度范围：采暖:60〜85°C生活热水:60C消防水:50C各系统补偿量：详见采购清单二、技术要求1．所提供的“外压平衡式”不锈钢波纹补偿器的质量和技术标准必须符合中华人民共和国国家标准《波纹管膨胀节通用技术条件》(GB/T12777-99)的要求；2．所提供的“外压平衡式”不锈钢波纹补偿器的不锈钢波纹管部分必须已经完成了酸洗和钝化处理；3．所提供的“外压平衡式”不锈钢波纹补偿器的公称直径、公称压力、补偿量、介质流向等技术参数，必须有明确的、永久性的标识；4．所提供的“外压平衡式”不锈钢波纹补偿器内腔必须清洁，管内不得粘附碳钢钢屑或其它污染物，每个波纹补偿器的两端必须进行封堵；5．所提供的“外压平衡式”不锈钢波纹补偿器外观应当完好无损，不锈钢波纹管部分不得有明显的划痕；6．供货厂商必须负责“外压平衡式”不锈钢波纹补偿器的预拉伸处理，并有预拉伸记录；7．供货厂商必须负责招标方要求抽查复验的“外压平衡式”不锈钢波纹管补偿器的检测工作。

8．（消防）生活热水系统、采用的“外压平衡式”不锈钢波纹补偿器，其波纹管、法兰和螺栓等附属材质均为奥氏体不锈钢SUS304。

9．采暖系统采用的“外压平衡式”不锈钢波纹补偿器，其波纹管材质为奥氏体不锈钢SUS304，法兰材质为Q235-A。

10．供货厂商需提供“外压平衡式”不锈钢波纹补偿器的疲劳系数。

11．提供产品合格证、检测报告、原材材质证明等相关技术资料原件8套材质证明为复印件时要注明原件存放地点，经办人、日期等必要信息，并加盖使用单位公章。

关于华威亚克车间空调管路补偿器选型的计算说明计算依据：《2003全国民用建筑工程设计技术措施》计算公式：式中 △L——自固定支点起，管道的最大伸缩长度；△T——计算温度差（℃）；△t s——管道内水的最大变化温差（℃），温差为45-7=38（℃）；△t g——管道外空气的最大变化温差（℃），由于为空调管道为保温管，管道外侧保温棉接触温度近似为管道温度，管道外空调变化温差忽略不计；L——自由管段长度（m）,本项目空调管道最大计算自由臂长约为60m；——线性膨胀系数（mm/m·K）计算温度差：△T=0.65*38=24.7（℃）最大伸缩长度：△L=24.7×60×0.012=17.784（mm）本项目选型补偿器承压等级为1.6MPa,有效补偿量见附件《不锈钢波纹补偿器技术说明书》，所有规格补偿器均可满足本项目最伸缩长度。

不锈钢波纹补偿器技术说明书1、产品简介及用途该产品结构简单,使用方便,广泛应用于建筑物内管道系统及室内通风系统上,是常用的补偿元件之一.2、主要零件材料零件名称零件材料波纹管不锈钢304法兰203、主要性能参数公称压力PN0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa适用介质水、空气、热空气、蒸汽等适用温度≤350℃4、产品实物图5、主要技术数据公称通径DN （mm）波数长度mm压力等级 MPa0.6 1.0 1.6 2.5轴向补偿量 mm / 轴向刚度 N/mm 3281407 / 2957 / 295 6 / 295 5 / 295 4081407 / 341 6 / 341 5 / 341 5 / 341 50816010 / 2829 / 2828 / 2827 / 282 65820014 / 24613 / 24612 / 24611 / 246 80820518 / 19716 / 19714 / 19713 / 197 100823532 / 19125 / 24022 / 36717 / 640 125825532 / 19927 / 25421 / 42118 / 790 150827530 / 24925 / 29219 / 51515 / 966200631542 / 27332 / 47523 /103121 /1031 837556 / 20542 / 35630 / 77320 / 773250634040 / 32330 / 57522 /127120 /1269 840053 / 24240 / 43129 / 95326 / 952300434537 / 39227 / 70420 /152816 /2930 644056 / 26141 / 46930 /105524 /1953350438035 / 44825 / 78919 /179215 /3396400438034 / 46225 / 89018 /201214 / 3836450434036 / 55026 /101220 /219615 /4196500434035 / 58627 /106421 /243014 /4655600438046 / 75239 /161827 /296225 /3232注：法兰连接尺寸按GB/T9113标准的规定。

不锈钢波纹伸缩节的作用
不锈钢波纹伸缩节（又称金属伸缩节）是一种用于在管道系统中吸收和补偿热膨胀和振动的装置。

它的作用是防止管道由于温度变化或机械振动而产生的应力，保护管道系统的完整性。

作为一种重要的管道连接器，不锈钢波纹伸缩节具有以下几个作用：
1. 吸收热膨胀：在管道系统中，由于介质流经管道或系统温度发生变化，导致管道产生热膨胀或收缩。

波纹伸缩节可以通过其波纹形状和柔性材料，有效地吸收管道的热胀冷缩，从而减少对管道的应力和变形。

2. 补偿位移：在管道系统中，由于安装误差、土壤沉降、地震等原因，管道之间可能产生位移。

波纹伸缩节可以承受和补偿这种位移，保持管道的连接，并使管道系统保持稳定。

3. 减震降噪：管道系统中介质流动会产生流体冲击和噪音，而波纹伸缩节可以通过其柔性特性和减震设计，减少管道系统的振动和噪音，提升系统的运行稳定性和安全性。

4. 安全保护：不锈钢波纹伸缩节具有耐高温、耐腐蚀和抗压能力，可以保护管道系统免受介质和环境的损害，延长管道的使用寿命，减少维护和更换成本。

总之，不锈钢波纹伸缩节在管道系统中起到了重要的作用，包括吸收热膨胀、补偿位移、减震降噪和安全保护等。

它的应用可以有效地解决管道系统在温度变化和机械振动下的问题，保障管道系统的正常运行和安全性。

不锈钢波纹补偿器属于一种补偿元件。

利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。

也可用于降噪减振。

在现代工业中用途广泛。

为了安全起见，它在安装使用的时候，需要注意一些事项，具体是：1、补偿器在安装前应先检查其型号、规格及管道配置情况，须符合设计要求。

2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。

3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。

4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。

6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。

7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。

8、水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。

对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。

水压试验用水清洗液的96氯离子含量不超过25PPM。

9、水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。

10、与补偿器波纹管接触的保温材料应不含氯。

河南百盛达流体设备制造有限公司，位于中国管道管件产业聚集区巩义市西村镇工业区，是一家专注于管道减震补偿产品研究，生产以及销售的创新企业。

公司主要产品为：橡胶软接头，伸缩接头，双法兰传力接头，套筒补偿器，旋转补偿器，球形补偿器，波纹补偿器，柔性防水套管，非金属补偿器，直流介质无推力补偿器，可挠伸缩管等管道设备。

波纹补偿器:也称伸缩节、膨胀节、主要为保障管道安全运行。

波纹补偿器工作原理：波纹补偿器的主要弹性元件为不锈钢波纹管，依靠波纹管伸缩、弯曲来对管道进行轴向、横向、角向补偿。

其作用可以起到：1.补偿吸收管道轴向、横向、角向热变形。

2.吸收设备振动，减少设备振动对管道的影响。

3.吸收地震、地陷对管道的变形量。

换热器壳程物料温差超过50度都要设膨胀节主要是为了消除热应力简单说就是热胀冷缩时有一个可以伸缩的空间在固定管板式换热器中，由于管程流体和壳程流体之间存在温差，而管子和壳体都与管板固定在一起，这样管子和壳体之间有热膨胀差，而管子和壳体都受到轴向应力，为了避免壳体被拉裂，管子失稳和管子与管板拉脱，在壳体需要设置一变形补偿装置来消除温差应力，这个装置就是膨胀节由于管程和壳程的温差较大时，管程的受压元件和壳程的受压元件会在该温差下，产生很大的温差应力，厉害时会使得管板和换热管的接头全部破坏，使设备损坏，安装膨胀节的目的就是使得壳程筒体可以伸缩，增加壳体变形量来适应换热管的大伸缩量，减小壳体和换热的巨大热应力，减轻破坏最根本的作用就是增强结构的柔性，降低设备的温差应力。

缓冲设备的膨胀，保证管壳程能同步变形。

膨胀节是做什么用的？原理是什么？--------------------------------------------------------------------------------波纹管也叫膨胀节。

自80年代初在国内市场应用以来，至今已有二十多年历史，它在石油、化工、供热、电力、水泥、冶金等工业领域得到广泛的应用。

波纹管膨胀节是用波纹管直接与两个法兰相连而成，是一种新型的连接管件。

波纹管是一种外表面呈波纹状的薄壁管件，一般由不锈钢加工制成，具有较高的轴向弹性。

这种产品具有位移补偿量大、隔离振动、承压能力高、刚度小、寿命长等优点，而且结构型式和补偿方式有很大的灵活性。

在应用中波纹管膨胀节可以被看作一个弹性元件。

波纹管补偿器的功能及工作原理及行业前景波纹管补偿器习惯上也叫膨胀节、伸缩节，由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。

是用以利用波纹管补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。

可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等.在现代工业中用途广泛。

面对如此竞争如此激烈的五金行业市场，如何让自己的波纹膨胀节产品更有竞争力，那你得对市场未来发展有个准确分析。

怎么样很好把握市场动向？如何才能变弊为利？你都得去思考。

下面，就由市场销售人员为你谈谈这个话题。

目前，不锈钢波纹管膨胀节的最大用户是主要集中在石化、电力、冶金、化工和城建设等行业部门。

由于用户需求的不断变化，不锈钢波纹管膨胀节产品的市场走向也将发生相应的变化，在今后一段时间主要发展趋势如下：1.随着石油开发向内地油田和海上油田的转移，以及电力工业由30万千瓦以下的火电向30万千瓦以上的火电及水电和核电发展，不锈钢波纹管阀门产品也应依据设备应用领域变化相应改变其性能及参数；2.城建系统一般采用大量低压不锈钢波纹管阀门，并且向环保型和节能型发展，即由过去使用的低压铁制闸阀逐步转向环保型的胶板阀、平衡阀、金属密封蝶阀及中线密封蝶阀过渡，输油、输气工程向管道化方向发展，这又需要大量的平板闸阀及球阀；3.能源发展的另一面就是节能，所以从节约能源方面看，要发展蒸汽疏水阀，并向亚临界和超临界的高参数发展；4.电站的建设向大型化发展，所以需用大口径及高压的安全阀和减压阀，同时也需用快速启闭不锈钢波纹管阀门；5.针对成套工程的需要，不锈钢波纹管阀门供应由单一品种向多品种和多规格发展。

一个工程项目所需的波纹管阀门，由一家阀门生产厂家全部提供的趋势越来越大。

针对以上不锈钢波纹管市场发展来看，波纹管的需求多少会影响到膨胀节的需求、市场价格及未来发展趋势。

波纹补偿器又叫金属波纹补偿器，不锈钢波纹补偿器压力级别0.1MPa-2.5MPa。

1、不锈钢波纹补偿器结构简图2、不锈钢波纹补偿器产品代号举例：0.6TWY500×8JB 表示：不锈钢波纹补偿器公称通径为500mm，工作压力为0.6Mpa，（6kg/cm2）波数为8个，不锈钢管连接的轴向型外压式不锈钢伸缩器。

注：疏水口的设置按用户要求3、不锈钢波纹补偿器结构特点不锈钢波纹补偿器由一个或多个波纹管通过中间接管串接在一起，两端分别与内封板和封底板焊接后，再分别与通管外管相连、波纹管波数较多。

4、不锈钢波纹补偿器补偿特点该不锈钢波纹补偿器主要吸收轴向位移，具有补偿量大，保温性能好，残余介质可以排除、易安装，稳定好等特点，但在用于大口径管系时因内压推力过大，要特别注意固定支架的强度，以免在试压时出现固定支架坍塌现象，此类补偿器多用于蒸汽管线。

5、不锈钢波纹补偿器安装使用事项：（1）安装时疏水口向下。

（2）现场安装完后，必须拆除拉杆。

（3）安装时介质流向与补偿器的流向标志一致。

6、轴向型外压式波纹补偿器（不锈钢波纹补偿器）对支座作用力的计算（不考虑温度对补偿量及刚度的修正）：例：一碳钢管路，公称通径500mm,工作压力0.6Mpa：介质温度350℃，环境最低温度-10℃，安装温度为20℃，管线长如图,疲劳破坏次数要求30000次。

要安装一外压补偿器（伸缩器，不锈钢波纹补偿器），试计算伸缩器对支座的作用力。

外压不锈钢波纹补偿器一般安装位置如下（图示）解：（1）热变形计算△L=α·△T·L=0.0133×[350-(-10)] ×30=143.6mm (2)根据使用条件和热变形计算数据，查样要可选用0.6TWY500×8F,N=3000u 次。

Xo=192mm,Kx=272N/mm(不作预变形) (3)A，B管架受轴向力：内压推力：Fp=100·P·A=100×0.6×2445=146700(N) 轴向弹力：Fx=Kx·X=272×143.6=39059.2(N) F=Fp+Fx=146700+39059.2=185 759(N)直埋式波纹补偿器(TZM)产品概述补偿特点,该直埋补偿器(也称直埋偿器,直埋伸缩器,直埋式波纹管偿器,直埋式膨胀节),主要用于轴向补偿,同时还具有抗弯能力,所以直埋补偿器不考虑管道下沉的影响详细介绍波纹补偿器又叫金属纹补偿器，不锈钢波纹补偿器型号：本厂生产直埋波纹补偿器（不锈钢波纹补偿器）DN32-DNI600，压力级别0.25MPa-2.5MPa。

波纹补偿器工作原理波纹补偿器是一种用于管道系统中的装置，用于补偿由于温度变化、压力波动等因素引起的管道变形和应力。

其主要工作原理是通过波纹结构的变形来吸收管道的变形，从而达到补偿的效果。

波纹补偿器通常由两个波纹管组成，其中一个波纹管被称为主管，另一个波纹管被称为辅管。

主管的作用是吸收管道的轴向位移，而辅管的作用是吸收管道的横向位移。

这两个波纹管通过一个连接器连接在一起，形成了一个完整的波纹补偿器。

当管道受到外力作用，例如温度变化引起的热膨胀或压力波动引起的振动，管道会发生变形和应力。

这时，波纹补偿器就起到了作用。

当管道发生轴向位移时，主管的波纹结构会发生变形，从而吸收管道的变形和应力。

类似地，当管道发生横向位移时，辅管的波纹结构也会发生变形，起到同样的作用。

波纹补偿器的波纹结构通常由一种柔软的材料制成，例如不锈钢或橡胶。

这种材料具有一定的弹性和耐腐蚀性，能够在管道受到外力作用时保持其形状和性能。

同时，波纹补偿器还可以根据具体的应用需求进行设计和制造，以适应不同的工作条件和环境。

波纹补偿器的工作原理可以简单地理解为利用波纹结构的变形来吸收管道的变形和应力。

当管道发生变形时，波纹补偿器会通过波纹结构的变形来吸收这些变形和应力，从而保护管道的完整性和稳定性。

这样可以有效地减少管道系统的维护和修复工作，延长管道的使用寿命。

波纹补偿器在工程领域中广泛应用，特别是在石油、化工、电力等行业的管道系统中。

它可以有效地解决管道系统中由温度变化、压力波动等因素引起的问题，保护管道的安全和稳定运行。

同时，波纹补偿器还可以提高管道系统的可靠性和经济性，减少能源的消耗和浪费。

波纹补偿器是一种重要的管道装置，其工作原理是通过波纹结构的变形来吸收管道的变形和应力。

它在管道系统中起到了重要的作用，能够有效地解决由温度变化、压力波动等因素引起的问题，保护管道的安全和稳定运行。

随着工程技术的不断发展，波纹补偿器的应用范围也在不断扩大，为各行各业的管道系统提供了可靠的解决方案。

不锈钢波纹管补偿器腐蚀开裂的原因分析不锈钢波纹管补偿器是一种用于管道系统中进行补偿和吸收管道变形的装置，常用于高温、高压、腐蚀等恶劣工况下的管道系统中。

不锈钢波纹管补偿器在长时间运行过程中，有可能会出现腐蚀开裂现象。

造成不锈钢波纹管补偿器腐蚀开裂的原因有以下几个方面：1.材料选用不当：不锈钢波纹管补偿器通常采用不锈钢材料，其耐腐蚀性能较好。

但由于不锈钢材料种类繁多，不同材质的不锈钢耐腐蚀性能也不同。

如果选用的不锈钢材料与管道介质的腐蚀性不匹配，会导致补偿器在腐蚀介质中发生腐蚀和开裂。

2.环境介质腐蚀：不锈钢波纹管补偿器一般应用于恶劣的工况中，如高温、高压、强酸碱等环境。

这些环境介质会对补偿器的材质产生严重的腐蚀作用，导致不锈钢波纹管补偿器表面形成氧化皮、结垢等腐蚀物质，降低其耐腐蚀性能，最终引发腐蚀开裂。

3.温差腐蚀：不锈钢波纹管补偿器在工作时，由于温度的变化而不断发生伸缩变形，这种伸缩变形会导致补偿器内部的应力不断变化，从而影响其耐腐蚀性能。

特别是在高温工况下，不锈钢波纹管补偿器的材料易受热膨胀和冷缩的影响，导致内部应力非常大，从而加速了腐蚀开裂的过程。

4.制造工艺不合理：不锈钢波纹管补偿器的制造工艺直接关系到其产品质量和腐蚀性能。

如果制造工艺不合理，比如焊接技术不过关，焊缝区域的晶间腐蚀更容易发生，从而导致补偿器腐蚀开裂。

5.使用条件不当：在使用不锈钢波纹管补偿器时，如果运行条件不正常，如过高的温度、过大的压力或使用过程中频繁的振动等，都会给补偿器的材质和结构带来额外的应力，加速不锈钢波纹管补偿器的腐蚀开裂。

综上所述，不锈钢波纹管补偿器腐蚀开裂的原因包括材料选用不当、环境介质腐蚀、温差腐蚀、制造工艺不合理和使用条件不当等因素。

为了避免不锈钢波纹管补偿器腐蚀开裂，应选择合适的不锈钢材料，并进行严格的制造和使用条件控制，确保补偿器在腐蚀性环境中的长期稳定运行。

制药设备用全不锈钢波纹补偿器设备工艺原理一、前言制药设备的控制和运行需要高精度、高效率的设备来确保生产效率和产品质量。

全不锈钢波纹补偿器作为一种重要的设备，在制药设备中发挥了不可替代的作用。

在本文中，我们将探究全不锈钢波纹补偿器在制药设备中的应用及其工艺原理。

二、全不锈钢波纹补偿器的基本原理全不锈钢波纹补偿器是一种可以承受各种流体压力及其振动、位移、变形及温度变化引起的补偿器。

其主要构成部分有弹簧、连接法兰、波纹管、波纹等。

全不锈钢波纹补偿器可以实现各种管道、设备、容器等之间的连通，从而达到进行各种工艺操作的目的。

而补偿器作为一种关键设备，在制药设备中也起到了至关重要的角色。

三、全不锈钢波纹补偿器在制药设备中的应用在制药设备中，全不锈钢波纹补偿器主要用于管道连接、泵阀以及反应釜等设备之间的连接。

具体应用包括以下几个方面：1. 管道连接在制药工艺中，液体及气体都需要通过管道连接到不同的设备上进行加工、传输以及排放等操作。

而管道本身具有一定的膨胀和收缩性，在液体和气体经过管道时会发生变形。

这时全不锈钢波纹补偿器就可以起到连接的作用，同时还可以针对管道的收缩或膨胀进行补偿，从而达到管道的有效连接和管道的保护。

2. 泵阀连接在制药设备工艺中，液体和气体通过泵阀进行加工、输送和处理。

由于泵阀和管道本身就具有一定的膨胀和收缩性，如果不加以处理，则会产生泵阀、管道、设备甚至是工厂本身的安全风险。

这时全不锈钢波纹补偿器就可以起到连接的作用，同时也可以针对泵阀和管道的伸缩情况进行补偿，从而确保工厂和设备的安全。

3. 反应釜连接反应釜是制药设备中的一个关键设备，它用于制药原料的反应和加工等。

反应釜本身带有移动性、膨胀性和收缩性等特点，所以在反应釜和其他设备之间的连接需要进行补偿，这时全不锈钢波纹补偿器就可以发挥重要的作用，它可以起到补偿反应釜运动带来的伸缩性，从而确保设备的连接方式和工作效率。

四、全不锈钢波纹补偿器的工艺原理全不锈钢波纹补偿器的工艺原理主要有以下两个方面：1. 波纹管的工艺原理波纹管是全不锈钢波纹补偿器中的核心部件，它连接在两个连接法兰之间。

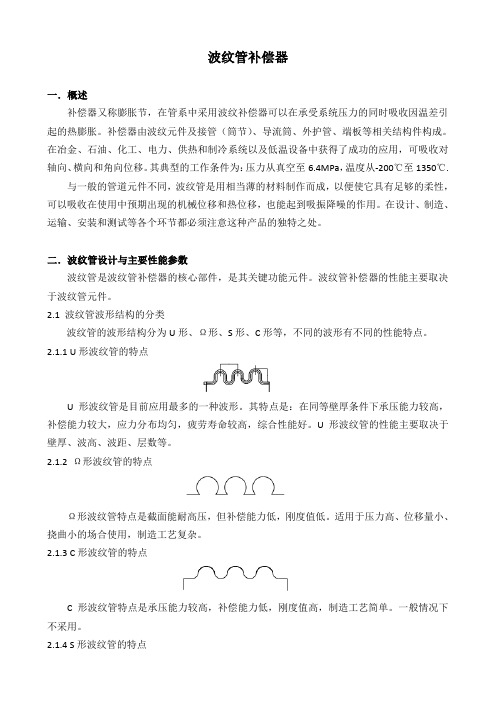

波纹管补偿器一．概述补偿器又称膨胀节，在管系中采用波纹补偿器可以在承受系统压力的同时吸收因温差引起的热膨胀。

补偿器由波纹元件及接管（筒节）、导流筒、外护管、端板等相关结构件构成。

在冶金、石油、化工、电力、供热和制冷系统以及低温设备中获得了成功的应用，可吸收对轴向、横向和角向位移。

其典型的工作条件为：压力从真空至6.4MPa，温度从-200℃至1350℃.与一般的管道元件不同，波纹管是用相当薄的材料制作而成，以便使它具有足够的柔性，可以吸收在使用中预期出现的机械位移和热位移，也能起到吸振降噪的作用。

在设计、制造、运输、安装和测试等各个环节都必须注意这种产品的独特之处。

二．波纹管设计与主要性能参数波纹管是波纹管补偿器的核心部件，是其关键功能元件。

波纹管补偿器的性能主要取决于波纹管元件。

2.1 波纹管波形结构的分类波纹管的波形结构分为U形、Ω形、S形、C形等，不同的波形有不同的性能特点。

2.1.1 U形波纹管的特点U形波纹管是目前应用最多的一种波形。

其特点是：在同等壁厚条件下承压能力较高，补偿能力较大，应力分布均匀，疲劳寿命较高，综合性能好。

U形波纹管的性能主要取决于壁厚、波高、波距、层数等。

2.1.2 Ω形波纹管的特点Ω形波纹管特点是截面能耐高压，但补偿能力低，刚度值低。

适用于压力高、位移量小、挠曲小的场合使用，制造工艺复杂。

2.1.3 C形波纹管的特点C形波纹管特点是承压能力较高，补偿能力低，刚度值高，制造工艺简单。

一般情况下不采用。

2.1.4 S形波纹管的特点S形波纹管特点是承压能力较高，但补偿能力略低，工艺性较差，制造比较复杂，但不易产生应力集中，波纹管受力状态较好，刚度值低于U形。

在既要耐压高，又要求较大位移时，可采用S形波纹管。

目前，波纹管补偿器绝大多数采用U形波纹管。

U形波纹管工艺性好，便于加工，耐压能力和补偿能力较好，无增强U 型波纹管一般适用于压力2.5MPa以下场合。

2.2 U形波纹管按层数分类可分为单层波纹管和多层波纹管。

金属波纹补偿器的原理及分类金属波纹补偿器是补偿器的一种，金属波纹补偿器采用奥氏体不锈钢材料或按用户要求的材料制造，具有优良的柔软性、耐蚀性、耐高温性（-235℃-450℃），耐高压性（最高为32MPA）,在管路中可对任何方向进行连接，用以温度补偿和吸收振动，降低噪声，改变介质输送方向，消除管道间或管道与设备间的机械位移等，双法兰金属波纹软管对有位移，振动的各种泵、阀等的柔性接头尤为适用。

轴向内压式波纹管膨胀节的平板法兰连接：为了螺栓连接到管道系统中，任何一种类型的法兰都可以应用在金属波纹管膨胀节上。

锻钢和平板法兰可以匹配2.5Mpa到5.0Mpa的压力和温度等级，通径标准可从15mm到5000mm.特殊法兰，如活套法兰或者向法兰尺寸可从300mm到1800mm.任何尺寸的法兰均可定制。

金属波纹器的分类金属波纹补偿器因其用途不同而选择不同的金属材料，因其材质不同，故所加工制作的金属波纹管性能以及用途也有所不同。

金属波纹补偿器使用的波纹管有两种，一种螺旋形波纹管，另一种是环形波纹补偿器。

1、是螺旋形金属波纹管：螺旋形金属波纹管是波纹呈螺旋状排布的管形壳体，在相邻的两波纹之间有一个螺旋升角，所有的螺纹都可通过一条螺旋线连接起来。

2、环形金属波纹补偿器：环形金属波纹补偿器是波纹呈闭合圆环状的管型壳体，波与波之间由圆柱环波纹串联而成。

环形波纹管无缝管材或焊接管材加工成型。

受加工方式制约，较之螺旋形波纹管，其单管长度通常较短。

环形波纹的优点是弹性好，刚度小。

金属波纹补偿器作为一种柔性耐压管件安装于液体输送系统中，用以补偿管道或机器，设备连接端的相互位移，吸引振动能量，能够起到减振，消音的作用，具有柔性好，质量轻，耐腐蚀，抗疲劳，耐高低温等多项特点。

金属波纹管作为敏感元件，减震元件，补偿元件，密封元件，阀门元件及管路连接件，广泛应用于自动控制和测量仪表，真空技术，机械工业，电力工业，交通运输及原子能工业等领域。

波纹补偿器技术要求一、设计依据本工程所用的波纹补偿器应用于采暖系统、生活热水系统及部分消防水系统，要求波纹补偿器必须满足各种系统介质使用要求，耐腐蚀，采用方式如下：管径大于等于DN65的补偿器采用内外压平衡式波纹补偿器，小于DN65的补偿器采用轴向复式波纹补偿器。

各系统工作压力：生活热水系统：1.0MPa；采暖系统：1.0MPa；消防系统: 1.4MPa；生活热水水质：城市自来水标准。

采暖水质：软化水。

消防水质：城市自来水标准。

介质温度范围：采暖: 60~85℃生活热水:60℃消防水:50℃各系统补偿量：详见采购清单二、技术要求1．所提供的“外压平衡式”不锈钢波纹补偿器的质量和技术标准必须符合中华人民共和国国家标准《波纹管膨胀节通用技术条件》(GB/T12777-99)的要求；2．所提供的“外压平衡式”不锈钢波纹补偿器的不锈钢波纹管部分必须已经完成了酸洗和钝化处理；3．所提供的“外压平衡式”不锈钢波纹补偿器的公称直径、公称压力、补偿量、介质流向等技术参数，必须有明确的、永久性的标识；4．所提供的“外压平衡式”不锈钢波纹补偿器内腔必须清洁，管内不得粘附碳钢钢屑或其它污染物，每个波纹补偿器的两端必须进行封堵；5．所提供的“外压平衡式”不锈钢波纹补偿器外观应当完好无损，不锈钢波纹管部分不得有明显的划痕；6．供货厂商必须负责“外压平衡式”不锈钢波纹补偿器的预拉伸处理，并有预拉伸记录；7．供货厂商必须负责招标方要求抽查复验的“外压平衡式”不锈钢波纹管补偿器的检测工作。

8．(消防)生活热水系统、采用的“外压平衡式”不锈钢波纹补偿器，其波纹管、法兰和螺栓等附属材质均为奥氏体不锈钢SUS304。

9．采暖系统采用的“外压平衡式”不锈钢波纹补偿器，其波纹管材质为奥氏体不锈钢SUS304，法兰材质为Q235-A。

10．供货厂商需提供“外压平衡式”不锈钢波纹补偿器的疲劳系数。

11．提供产品合格证、检测报告、原材材质证明等相关技术资料原件8套材质证明为复印件时要注明原件存放地点，经办人、日期等必要信息，并加盖使用单位公章。

波纹管补偿器波纹管补偿器简介：波纹补偿器:也称伸缩节、膨胀节、主要为保障管道安全运行。

波纹补偿器工作原理：波纹补偿器的主要弹性元件为不锈钢波纹管，依靠波纹管伸缩、弯曲来对管道进行轴向、横向、角向补偿。

其作用可以起到：1.补偿吸收管道轴向、横向、角向热变形。

2.吸收设备振动，减少设备振动对管道的影响。

3.吸收地震、地陷对管道的变形量。

[补偿器]波纹膨胀节通用技术说明1.1 波纹膨胀节(补偿器)基本参数1.1.1 设计压力：用作压力管道附件时设计压力分为0.6MPa﹑1.0MPa﹑1.6MPa ﹑2.5MPa四个等级。

用作常压管道附件时设计压力为0.25MPa,用作内燃机排气管道复件时设计压力为0.05MPa﹑0.1MPa.1.1.2 设计温度：用作城市直埋管道附件时设计温度为150℃、300℃两个等级。

其他用途时设计温度为300℃。

1.1.3 疲劳寿命：用作压力管道附件时，设计全循环疲劳寿命为200次，1000次,3000 次三个等级。

安全系数≥10。

1.2 波纹膨胀节(补偿器)选用材料1.2.1 波纹膨胀节(补偿器)常用波纹管材料见表1-1名称牌号允许使用温度范围℃ 标准号相当日本牌号奥氏体不锈钢0Cr18Ni10Ti ﹣196～600 SUS321 0Cr17Ni12M O 2 ﹣196～450 SUS316 0Cr18Ni9 ﹣196～250 GB/T4237GB/T3280SUS304 00Cr19Ni10 ﹣200～425 SUS304L 00Cr17Ni14M O 2 ﹣200～450 SUS316L耐蚀合金NS111 ﹣196～800 GB/T15010 FN-2 ﹣196～900 GB1330名称钢号允许使用温度范围℃ 标准号无逢钢管102020G≤475℃GB/T8163GB9948GB6479波纹膨胀节稳定性包括柱失稳，平面失稳定，外压周向稳定性均经理论校核及长期实践考验，安全可靠。

直管压力平衡型波纹补偿器原理直管压力平衡型波纹补偿器采用波纹结构，可以补偿管路中因温度变化、振动和介质流动引起的热胀冷缩和位移变化，并保持管道的密封性和稳定性。

其原理基于弹性变形和介质压力之间的关系，下面将详细介绍其工作原理。

1.弹性波纹结构：直管压力平衡型波纹补偿器是由一系列波纹组成的弹性结构，通常采用不锈钢材料制造。

波纹的几何形状和数量根据工作条件和需求设计，其主要作用是吸收管道的热胀冷缩和位移变化。

2.波纹的工作原理：当波纹补偿器受到温度变化或压力变化时，波纹会发生弹性变形，从而吸收或释放热胀冷缩引起的变形位移。

当波纹补偿器装在管道中时，波纹可以在径向、轴向和角度方向上发生弹性变形，以补偿管道的位移变化。

3.温度变化引起的补偿：当管道受到温度变化时，波纹补偿器会发生热胀冷缩。

当温度升高时，补偿器会伸展，吸收超出管道正常承受能力的热胀位移。

当温度下降时，补偿器会收缩，返还之前吸收的热胀位移。

通过这种方式，波纹补偿器可以保持管道的稳定性和密封性。

4.压力变化引起的补偿：在管道中，介质的流动会产生压力的波动。

这些波动会影响到管道的稳定性和密封性。

波纹补偿器可以通过其弹性波纹结构的变形来平衡管道中的压力变化，保持压力的稳定。

当管道内部压力增加时，波纹补偿器会受到外部压力的挤压，发生弹性变形以平衡内外压力差。

反之，当管道内部压力减小时，波纹补偿器会恢复原状。

5.振动补偿：在管道运行过程中，由于流体的流动和其他外界因素的影响，管道会发生振动。

这些振动会给管道和相关设备带来不稳定和损害。

波纹补偿器通过其弹性波纹结构的变形，可以吸收和减少管道振动的影响，保护管道和设备的安全运行。

总结起来，直管压力平衡型波纹补偿器利用波纹结构的弹性变形来补偿管道中的热胀冷缩、位移变化和压力波动，保持管道的稳定性、密封性和安全性。

其工作原理基于弹性波纹结构的变形与介质压力之间的关系，通过吸收和释放变形量来实现补偿效果。

波纹补偿器广泛应用于各个行业的管道系统中，对于保证管道的正常运行和延长设备寿命具有重要意义。

波纹管补偿器工作原理
波纹管补偿器是一种用于补偿热膨胀和热应力造成的管道变形的装置。

其工作原理如下：
1. 压缩和伸展：波纹管补偿器由一系列波纹形状的金属片组成。

当管道产生热膨胀或热应力时，波纹管补偿器可以通过压缩和伸展来吸收管道的变形。

2. 弯曲和旋转：波纹管的波纹结构使其能够在多个方向上进行弯曲和旋转。

当管道发生弯曲或旋转时，波纹管补偿器可以通过其自身的弹性和柔性来吸收和缓解这些变形。

3. 减少应力：波纹管补偿器在管道系统中起到缓冲和减少应力的作用。

它可以吸收由于温度变化或其他原因引起的管道的线性和非线性变形，避免应力集中，减少管道的应力和应变。

4. 降低噪音和振动：波纹管补偿器还可以减少管道系统中的噪音和振动。

当管道发生振动时，波纹管补偿器可以通过其自身的弹性吸收和减少振动能量，从而降低振动和噪音。

总之，波纹管补偿器通过其弹性和柔性的波纹结构，可以吸收管道的变形和振动，并降低管道系统中的应力和应变，保护管道免受热膨胀和热应力的损害。

波纹补偿器工作原理
波纹补偿器是一种用于补偿管道或容器在热膨胀或冷缩过程中产生的热应力的装置。

它由一个由金属制成的波纹管构成，通常是不锈钢。

波纹管的工作原理如下：
1. 当管道或容器因温度变化而膨胀时，波纹管会伸展或伸长，以吸收热应力，并防止管道或容器产生过大的应力。

2. 当管道或容器因温度变化而收缩时，波纹管会收缩或缩短，以释放已经吸收的热应力，防止管道或容器出现过大的应力。

波纹补偿器的工作原理可以通过以下几个步骤来解释：
1. 波纹管具有弹性，可以在一定范围内伸缩，当管道或容器因温度变化而膨胀时，波纹管会被拉伸，波纹补偿器收缩。

2. 当波纹管被拉伸时，它会通过吸收与热膨胀引起的长度增加相关的位移和应力，从而减少管道或容器中的应力。

3. 当管道或容器因温度变化而收缩时，波纹管会通过重新收缩来释放已经吸收的热应力，从而保持管道或容器的稳定。

通过波纹补偿器的工作原理，可以有效地减少管道或容器在热膨胀或冷缩过程中产生的应力，防止其破裂或损坏，同时延长其使用寿命。

热力管道补偿器原理
热力管道补偿器又叫热力管道波纹补偿器，是由一组或两组不锈钢波纹管和碳钢连接件组成。

由于产品需要承受高温，承受高温的部分由耐火层（产品制作时完成）和外部部件两部分构成，可补偿高温管道的轴向变形，完全能够满足用户对产品承受高温及产品使用寿命的需要。

热力补偿器其特征在于：波纹管与两端接管及法兰组成三次风管高温型补偿器，在限位环上设置限位销轴，两端的法兰通过调整拉杆进行调整，波纹管内设置导流筒，在波纹管、接管与导流筒间的充填物为含皓硅酸铝纤维及硅橡胶石棉绳，并通过密封圈进行密封，导流筒采用耐热钢材料，通过不锈钢丝网在其内侧形成隔热层，在导流筒内浇注料挂钩上浇注耐高温浇注料。

热力补偿器其优点在于：
1、多向补偿，可以在较小的尺寸范围内提供较大的多维方向补偿。

2、低噪节能，能有效地减少风机等系统的噪声、振动并节能降耗。

3、无反推力，主体材料为纤维织物，无力地传递。

使项目上的管道及设备避免使用较大的支座，节省大量材料和劳动力，提高了设备及系统的安全性。

4、采用有机硅、氟等高分子材料涂覆处理，具有优良的耐高温、耐腐蚀和密封性能，抗疲劳，抗老化。

5、安装简单，更换容易，无需高要求的对中，更换时无需起重设备，所需时间短。

不锈钢补偿器的cad表示方法一、不锈钢补偿器的基本结构与功能。

1.1 不锈钢补偿器啊，它的结构其实不复杂。

大体上呢，就是由不锈钢材质做成的一些部件组合而成。

这就好比一个小团队，每个部件都有自己的任务。

它有波纹管部分，这波纹管就像一个能屈能伸的小弹簧一样，可灵活啦。

还有连接端，这就像人的手，负责和其他设备牵手连接呢。

1.2 功能方面，它可是个大功臣。

在管道系统里，由于热胀冷缩或者设备运行产生的位移等情况，就会出现一些小麻烦。

不锈钢补偿器呢，就像个和事佬，能够吸收这些位移量，减少管道的应力。

这就避免了管道因为这些应力而变形甚至损坏，简直是管道系统里的“保护神”。

二、CAD表示中的基本图形绘制。

2.1 在CAD里画不锈钢补偿器，首先得把那波纹管画出来。

这波纹管的线条啊，要画得平滑些，就像画一条优美的曲线。

我们可以用样条曲线工具来画，不能画得歪歪扭扭的，得像个专业画家一样认真对待。

这就好比给补偿器画一幅肖像画，要把它的特点都表现出来。

2.2 连接端的绘制也不能马虎。

一般来说，连接端是比较规则的形状，可能是圆形或者方形。

画圆形的时候，就用圆工具，要保证圆的大小合适，不能画成椭圆了，那可就成了“四不像”。

方形的话，就用矩形工具，四条边要画得直直的，像个纪律严明的小方阵。

2.3 还有一些细节部分，比如如果有加固环之类的部件，也要准确地画出来。

这就像给补偿器穿上合适的盔甲，加固环的线条也要清晰明确，不能模模糊糊的，不然整个CAD图看起来就像是雾里看花，让人摸不着头脑。

三、尺寸标注与材料标注。

3.1 尺寸标注可是非常重要的一环。

就像给补偿器做个体检，把每个部位的大小尺寸都标清楚。

波纹管的直径、长度，连接端的尺寸等，一个都不能少。

标注的时候，字体要大小合适，清晰可读，可不能写得像蚂蚁爬的字一样，让人看半天都看不懂。

这尺寸标注准确了，别人看CAD图的时候，就像拿着一张详细的地图，能清楚地知道每个地方的情况。

3.2 材料标注也不能忘。

BW-WP型弯管压力平衡型不锈钢波纹补偿器BW-WP curved pipe pressure-balancing stainless steel corrugated compensatorPage43BW-WP型弯管压力平衡型不锈钢波纹补偿器（膨胀节）由一个工作波纹管或中间管所连接的两个工作波纹管和一个平衡波纹管及弯头或三通、封头、拉杆、端板和球面与锥面垫圈等结构件组成，主要用于吸收轴向与横向组合位移并能平衡波纹管压力推力的膨胀节。

工作波纹管吸收来自弯管段产生的横向位移：平衡波纹管吸收来自直管段的轴向位移。

当弯管段产生横向位移，拉杆上球面螺母绕球面垫圈转动，同时拉杆承受内压力推力。

BW-WP curved pipe pressure-balancing stainless steel corrugated compensator is made up of structures as two working bellows, which is connected by a working bellows or a mid pipe, and a balanced bellows , ball joint or triple joint, closed joint, pull rod, end-plate, spheri-cal or cone-shaped washer etc. It is a compensator used to absorb composite axial and transverse displacement and can balance the press-ure and thrust of the bellows. Working bellows absorbs the transverse displacement caused by the curved part of the pipe while the balanced bellows absorbs the axial caused by the straight. When the curved part produces transverse displacement, the spherical nut on the pull rod rotates around the washer and the pull rod bears the inner pressure or thrust.技术特性表：technical characteristics table。
