【2018-2019】单悬臂式交通标示施工方案-word范文 (10页)

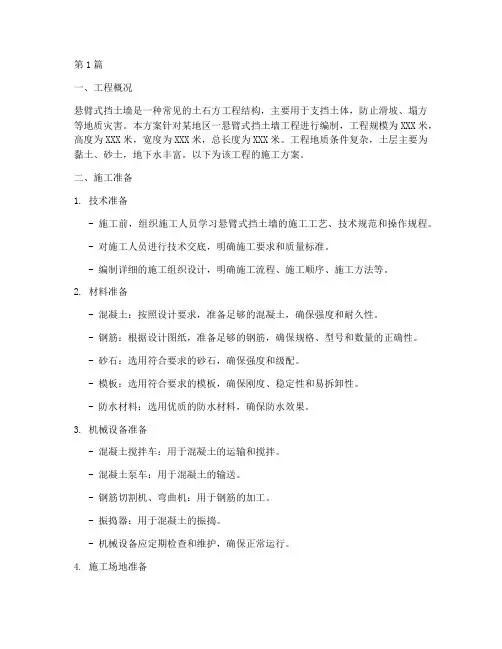

第1篇一、工程概况悬臂式挡土墙是一种常见的土石方工程结构，主要用于支挡土体，防止滑坡、塌方等地质灾害。

本方案针对某地区一悬臂式挡土墙工程进行编制，工程规模为XXX米，高度为XXX米，宽度为XXX米，总长度为XXX米。

工程地质条件复杂，土层主要为黏土、砂土，地下水丰富。

以下为该工程的施工方案。

二、施工准备1. 技术准备- 施工前，组织施工人员学习悬臂式挡土墙的施工工艺、技术规范和操作规程。

- 对施工人员进行技术交底，明确施工要求和质量标准。

- 编制详细的施工组织设计，明确施工流程、施工顺序、施工方法等。

2. 材料准备- 混凝土：按照设计要求，准备足够的混凝土，确保强度和耐久性。

- 钢筋：根据设计图纸，准备足够的钢筋，确保规格、型号和数量的正确性。

- 砂石：选用符合要求的砂石，确保强度和级配。

- 模板：选用符合要求的模板，确保刚度、稳定性和易拆卸性。

- 防水材料：选用优质的防水材料，确保防水效果。

3. 机械设备准备- 混凝土搅拌车：用于混凝土的运输和搅拌。

- 混凝土泵车：用于混凝土的输送。

- 钢筋切割机、弯曲机：用于钢筋的加工。

- 振捣器：用于混凝土的振捣。

- 机械设备应定期检查和维护，确保正常运行。

4. 施工场地准备- 清理施工场地，确保场地平整、干净。

- 设置施工便道，方便材料运输和施工人员进出。

- 设置安全警示标志，确保施工安全。

三、施工工艺1. 施工顺序- 首先进行基础处理，包括土方开挖、地基加固等。

- 然后进行主体结构施工，包括墙身浇筑、钢筋绑扎、模板安装等。

- 最后进行防水处理、装饰装修等。

2. 施工方法- 基础处理：根据地质条件，采用换填、加固等方法进行处理。

- 墙身浇筑：按照设计图纸，分层浇筑混凝土，每层厚度不宜超过30cm。

- 钢筋绑扎：按照设计要求，绑扎钢筋，确保规格、型号和数量的正确性。

- 模板安装：选用合适的模板，确保刚度、稳定性和易拆卸性。

- 防水处理：采用防水材料进行防水处理，确保防水效果。

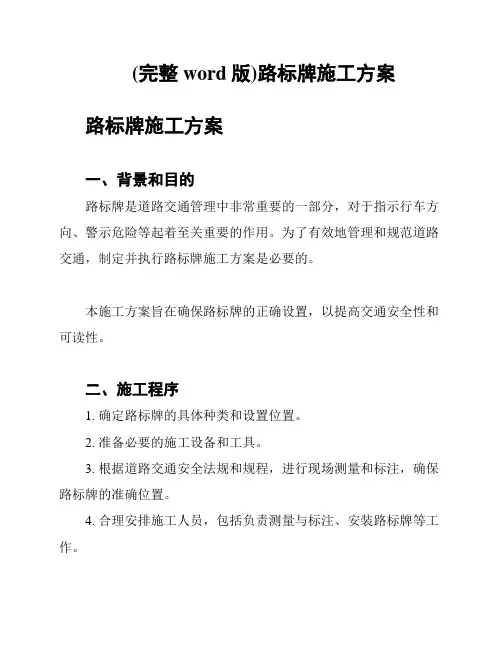

(完整word版)路标牌施工方案路标牌施工方案一、背景和目的路标牌是道路交通管理中非常重要的一部分，对于指示行车方向、警示危险等起着至关重要的作用。

为了有效地管理和规范道路交通，制定并执行路标牌施工方案是必要的。

本施工方案旨在确保路标牌的正确设置，以提高交通安全性和可读性。

二、施工程序1. 确定路标牌的具体种类和设置位置。

2. 准备必要的施工设备和工具。

3. 根据道路交通安全法规和规程，进行现场测量和标注，确保路标牌的准确位置。

4. 合理安排施工人员，包括负责测量与标注、安装路标牌等工作。

5. 根据标注的位置，使用适当的设备进行路标牌的铺设或安装。

确保路标牌稳固可靠。

6. 完成路标牌的设置后，对施工工地进行清理和整理。

7. 进行细节检查，确保路标牌设置的准确性和美观度。

三、安全措施1. 施工人员必须佩戴个人防护装备，如安全帽、手套等。

2. 施工区域应进行有效隔离和标识，确保行车和行人的安全。

3. 施工人员应遵守交通法规，避免对交通造成不必要的干扰或危险。

4. 对于高处施工，应严格采取安全措施，如使用安全带等。

四、质量要求1. 路标牌必须清晰、易读、耐用，以确保行车人员能够正确理解其指示和警示。

2. 路标牌的位置和角度应符合相关标准和规定。

3. 路标牌的字体、颜色和标识应清晰可辨，不得模糊或混淆。

4. 路标牌应与道路环境协调一致，不得对周边景观造成不良影响。

五、组织与管理1. 由指定的项目经理负责本次施工方案的组织和管理。

2. 项目经理应确保施工人员具备相关技能和证书，熟悉施工方案及安全规定。

3. 定期组织会议，协调施工进程，及时解决问题和反馈。

4. 按照预定计划和时间表进行施工，并进行记录和备案。

六、总结本施工方案为确保道路交通安全和交通流畅性提供了有效的指导和参考。

在施工过程中，务必严格按照相关规定操作，做到安全、准确、高效。

以上即为《路标牌施工方案》的内容，请查收。

一、工程概况本工程为XX道路标志吊装项目，主要内容包括道路两侧的交通标志牌更换、新增及安装。

为确保施工安全、高效、有序进行，特制定本专项施工方案。

二、施工准备1. 人员组织：成立吊装施工小组，明确各成员职责，包括施工负责人、技术负责人、安全员、起重工、信号工等。

2. 材料准备：备齐标志牌、反光膜、支架、吊装设备等材料，确保施工过程中所需物资充足。

3. 施工机械：选用合适的吊车，确保吊装作业过程中设备安全、稳定。

4. 施工场地：施工现场应平整，满足吊装作业需求。

在吊装区域四周设置安全警戒线，确保非施工人员远离施工现场。

三、施工方法及技术措施1. 施工放样：根据设计图纸，对标志牌安装位置进行放样，确保标志牌安装位置准确。

2. 标志牌安装：采用吊车配合人工安装，具体操作如下：（1）将标志牌吊起，调整至安装位置，确保标志牌与地面垂直。

（2）将标志牌与支架连接牢固，确保标志牌稳定。

（3）检查标志牌安装质量，确保安装牢固、美观。

3. 反光膜粘贴：在标志牌安装完成后，进行反光膜粘贴，具体操作如下：（1）将反光膜剪裁至适当尺寸，确保覆盖标志牌表面。

（2）将反光膜粘贴在标志牌表面，确保粘贴牢固、平整。

4. 施工安全措施：（1）施工过程中，严格执行安全操作规程，确保人员安全。

（2）吊装作业前，对吊车、吊具、滑轮等进行检查，确保设备安全可靠。

（3）施工现场设置安全警戒线，非施工人员严禁进入。

（4）起重工、信号工等特种作业人员必须持证上岗，确保操作规范。

四、施工进度安排1. 施工前期准备：2天2. 标志牌吊装：5天3. 反光膜粘贴：2天4. 施工验收：1天五、质量保证措施1. 严格按照设计图纸和施工规范进行施工，确保标志牌安装位置、尺寸、角度等符合要求。

2. 选用优质材料，确保标志牌、支架、反光膜等质量。

3. 施工过程中，加强质量检查，发现问题及时整改。

4. 施工完成后，进行自检、互检、专检，确保工程质量。

六、安全文明施工措施1. 施工现场设置安全警示标志，加强安全宣传教育。

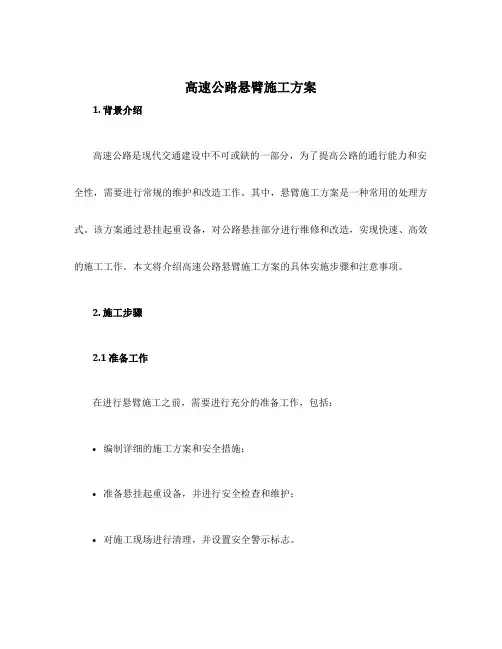

高速公路悬臂施工方案1. 背景介绍高速公路是现代交通建设中不可或缺的一部分，为了提高公路的通行能力和安全性，需要进行常规的维护和改造工作。

其中，悬臂施工方案是一种常用的处理方式。

该方案通过悬挂起重设备，对公路悬挂部分进行维修和改造，实现快速、高效的施工工作。

本文将介绍高速公路悬臂施工方案的具体实施步骤和注意事项。

2. 施工步骤2.1 准备工作在进行悬臂施工之前，需要进行充分的准备工作，包括：•编制详细的施工方案和安全措施；•准备悬挂起重设备，并进行安全检查和维护；•对施工现场进行清理，并设置安全警示标志。

2.2 悬挂起重设备的安装悬挂起重设备是悬臂施工的关键设备，其安装需要遵循以下步骤：•根据施工方案确定悬挂起重设备的位置和数量；•对悬挂点进行检查，确保其能够承受起重设备的重量；•安装悬挂装置，并进行牢固固定；•对起重设备进行调试和测试，确保其正常运行。

2.3 施工材料的准备在悬臂施工过程中，需要使用各种施工材料，包括钢筋、混凝土、脚手架等。

施工材料的准备工作包括：•根据施工方案确定所需的施工材料和数量；•与供应商协商材料的采购和运输事宜；•对材料进行验收，确保其符合施工要求。

2.4 施工现场的组织在施工现场组织方面，需要注意以下事项：•根据施工进度和工艺要求，合理安排施工人员和设备的布局；•设立施工指挥部，并制定相关的施工管理制度和安全操作规程；•安排专人负责施工现场的安全检查和协调工作。

2.5 施工过程的具体操作在进行悬臂施工时，需要按照以下步骤进行：•按照施工方案，对需要施工的悬挂部分进行拆除和修复；•使用悬挂起重设备，将施工材料送至指定位置；•按照设计要求，进行钢筋绑扎和混凝土浇筑；•对施工质量进行监督和检验，确保其符合设计要求。

3. 注意事项在进行高速公路悬臂施工时，需要注意以下事项：•严格遵守安全操作规程，确保施工人员和设备的安全；•在进行悬挂起重设备安装过程中，严禁超载使用；•对施工现场进行定期清理和维护，确保施工区域的安全；•在施工过程中，严格控制施工进度，确保施工质量。

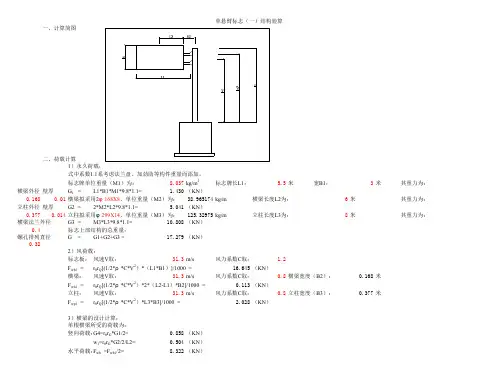

单悬臂标志（一）结构验算一、计算简图二、荷载计算1）永久荷载：式中系数1.1系考虑法兰盘、加劲肋等构件重量而添加。

标志牌单位重量（M1）为：8.037kg/m 2标志牌长L1： 5.5米宽B1：3米其重力为：横梁外径壁厚G 1 =L1*B1*M1*9.8*1.1= 1.430（KN ）0.1680.01横梁拟采用2φ168X8，单位重量（M2）为：38.965174kg/m 横梁长度L2为：6米其重力为：立柱外径壁厚G2 =2*M2*L2*9.8*1.1= 5.041（KN ）0.3770.014立柱拟采用φ299X14，单位重量（M3）为：125.32975kg/m 立柱长度L3为：8米其重力为：G3 =M3*L3*9.8*1.1=10.808（KN ）0.4标志上部结构的总重量：G =G1+G2+G3 =17.279（KN ）0.322）风荷载：标志板：风速V 取：31.3m/s 风力系数C 取： 1.2F wb1 =r 0r Q [(1/2*ρ*C*V 2）*（L1*B1）]/1000 =16.645（KN ）横梁：风速V 取：31.3m/s 风力系数C 取：0.8横梁宽度（B2）：0.168米F wh1 =r 0r Q [(1/2*ρ*C*V 2）*2*（L2-L1）*B2]/1000 =0.113（KN ）立柱：风速V 取：31.3m/s 风力系数C 取：0.8立柱宽度（B3）：0.377米F wp1 =r 0r Q [(1/2*ρ*C*V 2）*L3*B3]/1000 = 2.028（KN ）3）横梁的设计计算：单根横梁所受的荷载为：竖向荷载：G4=r 0r G *G1/2=0.858（KN ）w 1=r 0r G *G2/2/L2=0.504（KN ）水平荷载：F wb =F wb1/2=8.322（KN ）横梁法兰外径螺孔排列直径w2=F wh1/2/（L2-L1）=0.113（KN）（1）强度验算：横梁根部由重力引起的剪力为：Q y1=G4+w1*L2= 3.882（KN）横梁根部由重力引起的弯距为：M y1=G4（l2+l3)+w1l12/2=11.861（KN.m）横梁根部由风荷载引起的剪力为：Q x1=F wb+w2*l2=8.379（KN）横梁根部由风荷载引起的弯距为：M x1=F wb（l2+l3)+w2l22/2=27.061（KN.m）合成剪力：Q= Q y12+Q x12 =9.234（KN）合成弯矩：M= M y12+M x12 =29.547（KN.m）横梁规格为φ168X8，截面积A为：0.0049637m2截面惯性矩I为： 1.55513E-05m4抗弯截面模量W为：0.00018513①最大正应力验算：σmax= M/W =159.595（Mpa）<[σd]=215（Mpa）②最大剪应力计算：τmax =2*Q/A= 3.721（Mpa）<[τd]=125（Mpa）③危险点应力计算：危险点所在位置：σ*= σ2+3τ 2 =159.725（Mpa）（2）变形验算：垂直挠度：f y=G4/（r0r G）*（l2+l3）2（3l1-l2-l3）/6EI + w1/（r0r G）*l14/8EI=0.0270m水平挠度：f x=Fwb/（r0r G）*（l2+l3）2（3l1-l2-l3）/6EI + w2/（r0r G）*l23（3l1-l2）/6EI=0.0482m合成挠度：f= f y12+f x12 =0.0553mf / l1 =0.0092094<1/100可4）立柱的设计计算：立柱计算尺寸：h1= 6.5m h=8m立柱所受的荷载为：垂直荷载：N=r0r G*G=20.734（KN）水平荷载：H=F wb1 + F wh1 +F wp1=18.786（KN）立柱根部由永久荷载引起的弯矩为：M y=2*M y1=23.721（KN.m）由风载引起的弯矩为：M x=（F wb1+F wh1）*h1+F wp1*h2/2=117.037（KN.m）合成弯矩：M= M y2+M x2 =119.417（KN.m）由风载引起的扭矩为：M t=2*M x1=54.123（KN.m）立柱规格为φ299X14，截面积A为：0.0159656m2截面惯性矩I为：0.000263362m4抗弯截面模量W为：0.00139715截面回转半径 i：0.128435295m极惯性矩Ip为：0.000526724m4悬臂梁的长度系数μ=2立柱的柔度：λ=μh1/i=101查表得稳定系数：φ=0.622（1）强度验算：①最大正应力验算：轴向荷载引起的压应力σc=N/A= 1.299（Mpa）弯矩引起的压应力σw=M/W=85.472（Mpa）组合应力σmax=σw+σc=86.770（Mpa）σc/φ/[σd]+σw/[σd]=0.407<1可②最大剪应力验算：由剪力引起的剪应力：τHmax =2*H/A= 2.353（Mpa）由扭矩引起的剪应力：τtmax =M t*Φ/2/Ip=19.369（Mpa）τmax =τtmax+τHmax=21.722（KN）③危险点应力验算：最大正应力位置点处，由扭矩产生的剪应力亦为最大，即：σ=σmax=86.770（Mpa）τ =τtmax=19.369（Mpa）根据第四强度理论：σ4*= σ2+3τ 2 =88.906（Mpa）<[σd]（2）变形验算：由风载标准值引起的立柱顶部的水平位移：f p=（F wb1+F wh1）/（r0r Q）*h12（3h-h1）/6/E/I + F wp1/（r0r Q）*h4/8/E/I=0.0289mf p/D=0.003612111<1/100可立柱顶部由扭矩标准值产生的扭转角为：θ=Mt/（r0r Q）*h/G/Ip=0.007432rad该标志结构左上点水平位移最大，其位移值为：f=f x+f p+θ*l1=0.122mf / h=0.015210384<1/60可5）立柱与横梁的连接：螺栓外径螺栓内径连接螺栓拟采用A级普通螺栓0.0240.0201每个螺栓的受拉承载力设计值N t b=53.94（KN）受剪承载力设计值N v b=76.91（KN）螺栓群重心处所受外力为：合成剪力Q=9.234（KN）合成弯矩M=29.547（KN.m）每个螺栓所受的剪力为N v=Q/n= 1.154（KN）旋转轴与X方向所成的角度为α：0.41（弧度）各螺栓距旋转轴的距离分别为：y1=0.071my2=0.188my3=0.243my4=0.206my5=0.097my6=-0.020my7=-0.075my8=-0.038m∑y=0.672m∑y2=0.159m由各y 值可见，y3距旋转轴的距离最远，Mb为各螺栓拉力对旋转轴的力矩之和，Mb=N3∑y i2/y3受压区对旋转轴产生的力矩为：Mc=∫σc（2 0.1852-y2（y-0.084））dy压应力合力绝对值：Mc=∫σc（2 0.1852-y2）dyσc/σcmax=（y-0.168/2）/（0.37/2-0.168/2）根据法兰盘的受力条件：Mb+Mc=MNc=∑Ni解得：N3=36.48456362KNσcmax=12.03143208Mpa（1）螺栓强度验算：（N v/N v b）2+（N max/N t b）2=0.677<1可设悬臂法兰盘厚度20mm，则单个螺栓的承压承载力设计值N c b=0.024*0.020*400*1000=192KN，Nv= 1.154<N c b可（2）法兰盘的确定：受压侧受力最大的法兰盘区格为三边支撑板，此时，自由边长a2=2*0.242/2*sin（180/8）=0.070413752m 固定边长为b2=1/2*（0.4-0.168）=0.116mb2/a2= 1.647查表可得：α=0.124该区格内得最大弯矩为：M max=α*σcmax*a22=7.397Mpa法兰盘所需厚度：t = 6*M max/f b1=0.0151m<20mm可依3号螺栓的受力条件，法兰盘所需的厚度为：t = 6*N3*l ai/f b1/（D+2l ai）=0.0215m<20mm可（3）加劲肋的确定：由受压区法兰盘的分布反力得到的剪力：Vi=a Ri*l Ri*σcmax=116.0266KN螺栓拉力产生的剪力：V3=N3=36.4846KN设加劲肋的高度何厚度分别为：h Ri=0.2m t Ri=0.02m宽度lRi=0.1m 剪应力为：τR=Vi/（h Ri*t Ri）=29.007Mpa设加劲肋与横梁的竖向连接焊缝尺寸hf=8mm焊缝计算长度lw=0.2m则角焊缝的抗剪强度：τf=Vi/（2*he*lw）=51.798Mpa<160Mpa6）柱脚强度确定：（1）受力情况：铅直力G=15.551KN水平力H=18.786KN合成弯矩M=119.417（KN.m）扭矩Mt=54.123（KN.m）2）底板法兰盘受压区的长度x n：偏心距 e=M/G=7.679m法兰盘的几何尺寸：L=0.85m B=0.85m l t=0.1基础采用C25砼，则E S=210000（Mpa）E C=28000（Mpa）n= E S /E C=7.5受拉地脚螺栓（8M30）的总有效面积：A a e=0.0016818m2x n根据下式求解：x n3+3（e-L/2)x n2-6nA e a(e+L/2-l t)(L-l t-x n)/B=0-0.001997085解得：x n=0.1405m3）底板法兰盘下的混凝土最大受压应力：σc=2G（e+L/2-l t）/B/x n/（L-l t-x n/3）= 2.964（Mpa）<βc f cc=31.94（Mpa）4）地脚螺栓强度验算：受拉侧地脚螺栓的总拉力：T a=G（e-L/2+x n/3）/（L-l t-x n/3）=161.464（KN）<3*t259.4392205（KN）5）对水平剪力的校核：V fb=0.4（G+T a）=70.81（KN）>F=18.786（KN）可6）柱脚法兰盘厚度的验算：受压侧法兰盘的支撑条件对三边支承板，a2=0.269238816mb2=0.2365m b2/a2=0.878查表可得：α=0.103因此：M=ασc a22=22.134（KN.m/m）对两相邻边支承板：a2=0.3745039mb2=0.195m b2/a2=0.521查表可得：α=0.063因此：M=ασc a22=26.194（KN.m/m）取M max=26.194（KN.m/m）法兰盘的厚度：t= 6M max/f b1=0.0284m<30mm受拉侧法兰盘的厚度：t= 6N ta l ai/（D+l'ai+l ai）/f=0.0272<30mm7）地脚螺栓支撑加劲肋的计算：由混凝土的分布反力得到的剪力：V i=a R i l Riσc=130.436（KN）>Ta/3=53.821（KN）加劲肋的高度和厚度为：h Ri=0.4500m t Ri=0.02m剪应力为τR=V i/（h Ri*t Ri）=14.493（Mpa）<[τd]=125（Mpa）设加劲肋与标志立柱的竖向连接角焊缝尺寸h f=10mm，焊缝计算长度l w=0.25-0.01=0.24m，则角焊缝的抗剪强度为：τf=V i/（2h e l w）=38.820（Mpa）<160MPa可7）基础验算：设基础由两层构成：上层宽W f1= 2.2m高H f1= 2.2m长L f1= 3.1m2.2m高H f2=0.1m长L f2=3.1m设基础基础单位重量为：下层宽W f2=24KN/m3基底容许应力：150KPa基底所受竖向荷载为：N=G+rV=393.743（KN）水平荷载：H=18.786（KN）由风载引起的弯矩Mx=（F wb1+F wh1）（h1+H f1+H f2）+F wp1*（h/2+H f1+H f2）=160.244（KN.m）由永久荷载引起的弯矩My=23.721（KN.m）由风荷载引起的扭矩Mt=54.123（KN.m）（1）基底应力验算：基底应力最大值：σmax=N/A+M x/W x+M y/W y=112.696KPa<150KPa基底应力最小值：σmin=N/A-M x/W x-M y/W y= 2.771KPa>0（2）基底合力偏心距验算：e0/ρ=1-σmin/（N/A）=0.952<1可（3）基础倾覆稳定验算：e x = M x/N =0.407me y = M y/N =0.060me0= e x2+e y2 =0.411m抗倾覆稳定系数K0=y/e0=L f2/2/e0= 3.77> 1.2可（4）基础滑动稳定验算：设基础地面与土基间的摩擦系数为0.3，则基础抗滑动稳定系数：Kc= 6.29> 1.2可m3m3。

日照悬臂式标志牌施工方案1. 引言悬臂式标志牌是一种常见的道路交通标志，用于给司机和行人提供交通信息和指示。

本文档旨在提供日照悬臂式标志牌施工的详细方案，确保施工过程按照规范进行，保证标志牌的安装质量。

2. 施工材料与工具准备在施工开始之前，需要准备以下材料和工具：•悬臂式标志牌板•电钻•螺丝和螺母•扳手和扭力扳手•量具•铁锹和锤子•安全带和安全绳•等级仪•抹灰工具•油漆和刷子3. 施工步骤3.1 安装支架首先，需要安装悬臂式标志牌的支架。

施工人员首先要确定支架的位置，确保与道路的中心线垂直，并满足交通标志牌的安装要求。

然后，使用铁锹和锤子挖掘探孔，孔的深度和直径应根据支架的尺寸和要求确定。

在孔的底部加入一层干砂，然后将支架放入孔中，确保支架与地面垂直。

最后，使用混凝土将孔填充，并且使用等级仪确保支架的高度正确。

3.2 安装标志牌板支架安装完毕后，可以进行标志牌板的安装。

施工人员首先要在标志牌板上标记出螺丝孔的位置，然后使用电钻在标记位置钻孔。

接下来，将标志牌板与支架连接，使用螺丝和螺母将其固定。

在固定过程中，需要使用扳手和扭力扳手确保螺丝固定力度适当，以避免标志牌在风力作用下松动或倾斜。

3.3 粉刷和涂装标志牌安装完成后，需要进行粉刷和涂装，以增加标志牌的可见度和耐久性。

首先，在标志牌板上用抹灰工具将表面平整，并修复任何明显的破损或凹槽。

然后，使用油漆和刷子对标志牌进行第一遍涂装。

等第一遍涂装干燥后，再进行第二遍涂装，以确保颜色均匀且覆盖力好。

在涂装过程中，需要确保避免涂漏和涂厚，避免影响标识的可辨识度。

4. 安全注意事项在进行日照悬臂式标志牌施工时，务必遵守以下安全注意事项：•施工人员应正确佩戴安全带和系好安全绳，确保施工过程中的人身安全。

•施工区域应设立警示标志，提醒过往车辆和行人注意施工作业。

•施工人员应熟悉使用工具和设备，并正确使用个人防护装备。

•在使用电钻和其他电动工具时，应注意电源安全，避免发生触电事故。

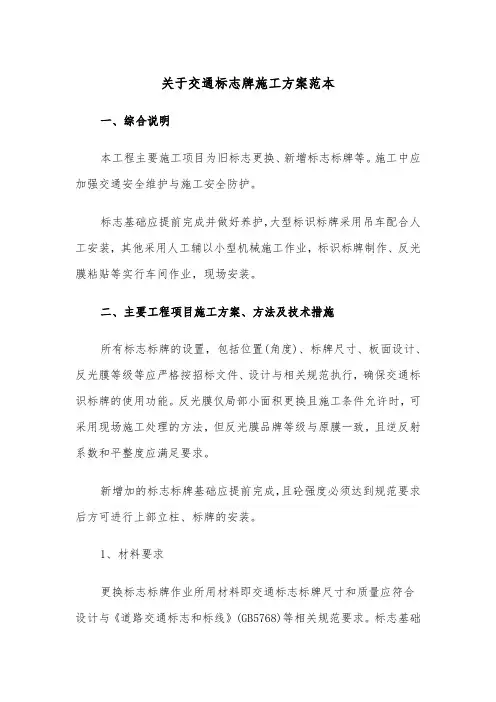

关于交通标志牌施工方案范本一、综合说明本工程主要施工项目为旧标志更换、新增标志标牌等。

施工中应加强交通安全维护与施工安全防护。

标志基础应提前完成并做好养护，大型标识标牌采用吊车配合人工安装，其他采用人工辅以小型机械施工作业，标识标牌制作、反光膜粘贴等实行车间作业，现场安装。

二、主要工程项目施工方案、方法及技术措施所有标志标牌的设置，包括位置(角度)、标牌尺寸、板面设计、反光膜等级等应严格按招标文件、设计与相关规范执行，确保交通标识标牌的使用功能。

反光膜仅局部小面积更换且施工条件允许时，可采用现场施工处理的方法，但反光膜品牌等级与原膜一致，且逆反射系数和平整度应满足要求。

新增加的标志标牌基础应提前完成，且砼强度必须达到规范要求后方可进行上部立柱、标牌的安装。

1、材料要求更换标志标牌作业所用材料即交通标志标牌尺寸和质量应符合设计与《道路交通标志和标线》(GB5768)等相关规范要求。

标志基础混凝土所用等材料应满足规范要求。

2、新增标志标牌施工方法2.1工艺流程施工区域交通管制→施工放样→基础施工→标志标牌加工制作→现场安装(立柱→横梁安装→面板安装)→现场清理、撤离2.2施工放样安装的标志应与交通流方向几乎成直角(按设计或计算确定)，在曲线路段，标志的设置应由交通流的行进方向来确定。

2.3标志基础⑴基坑采用人工辅以小型机具开挖。

现浇砼时，大型基础砼模采用钢模拼装，小型基础可不立模板，基底承载力应满足要求。

⑵立模、钢筋制安应符合设计与规范规定，预埋的地脚螺栓和底法兰盘位置要正确。

浇筑砼时，应保证底法兰盘标高正确，保持水平，地脚螺栓保持垂直。

⑶浇筑好的砼基础应进行养护，安装支柱前完成基坑回填夯实。

关于交通标志牌施工方案范本（二）一、项目背景随着交通运输的发展，道路交通拥堵、事故频发等问题日益突出，交通标志牌的作用日益凸显。

为了提升交通效率，降低交通事故发生率，制定一个完善的交通标志牌施工方案至关重要。

二、目标和原则1. 目标：通过施工方案的实施，对交通标志牌进行合理布局，提高驾驶员的交通安全意识，减少交通事故的发生。

交通标志施工方案三篇篇一：交通标志施工方案一、工程概况本工程为XX区公路安全生命防护工程，包含蔡新路、蔡河路、西部通道至高家、西部通道至胡道口、西部通道至高井、大梁王至高井、小梁王至帝赐街、岔尖路、西部通道至马山镇、林场路等共计58.41km。

本工程内容包括单悬臂式标志85个，双悬臂式标志4个，单柱式标志114个。

本工程要求工期为在20XX年4月底全部完成。

二、投入计划本分项工程计划施工工期为60个天，安排施工人员30人，现场安排施工技术管理人员4人，施工队设三个作业班组：即基础开挖班组、混凝土浇筑班组、标志安装班组。

各作业班组配备相应的施工机械设备，各司其职。

项目部对标志牌板面和钢结构的生产、运输以及整个工程的材料、机械设备、施工人员、施工进度等进行统一调配。

金属构件和标志牌板面在我司下属加工工厂生产制作。

金属构件全部按照设计图纸要求进行热浸镀锌防腐处理。

标志基础混凝土采用定点搅拌（选几个工程量集中的位置作搅拌场）。

我司拥有完整的标志牌生产线和足够的金属构件加工及施工设备，标志牌生产能力1500m2/月，金属构件加工能力在120t/月以上，并有与之配套的附件生产设备。

所有产品的生产和安装工程都严格按预定的施工程序及技术规范要求进行。

全过程生产及施工采用流水、平行以及顺序综合作业法。

三、组织机构我公司将把本工程作为公司创优工程、重点工程、精品工程，组建强有力的项目经理部。

1项目经理部组成机构：为了便于组织施工，管理好工程质量，确保各分项工程按计划如期、安全、高效地完成，我公司在本合同段的高家庄子村设立交通安全设施施工项目经理部。

项目经理部负责质检、测量、试验、计划统计、合同计量、安全生产、档案资料管理和财务、机械管理、后勤保障等相应的职能工作。

根据工程项目的实际情况和合同文件的要求，我部设项目经理1名、项目总工1名，组成项目领导层，项目经理部下设五部一室：工程技术部、质检部、合同计量部、财务部、安保部、后勤办公室，下设标志施工队、标线施工队、护栏施工队、综合施工队等4个施工队。

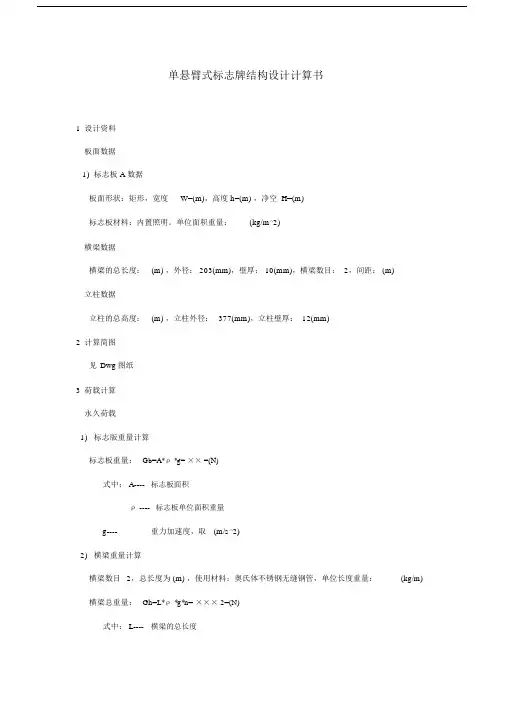

单悬臂式标志牌结构设计计算书1设计资料板面数据1)标志板 A 数据板面形状：矩形，宽度W=(m)，高度 h=(m) ，净空 H=(m)标志板材料：内置照明。

单位面积重量：(kg/m^2)横梁数据横梁的总长度：(m) ，外径： 203(mm)，壁厚： 10(mm)，横梁数目： 2，间距： (m)立柱数据立柱的总高度：(m) ，立柱外径：377(mm)，立柱壁厚： 12(mm)2计算简图见Dwg图纸3荷载计算永久荷载1)标志版重量计算标志板重量：Gb=A*ρ *g= ×× =(N)式中： A----标志板面积ρ ----标志板单位面积重量g----重力加速度，取(m/s^2)2)横梁重量计算横梁数目2，总长度为 (m) ，使用材料：奥氏体不锈钢无缝钢管，单位长度重量：(kg/m) 横梁总重量：Gh=L*ρ *g*n= ××× 2=(N)式中： L----横梁的总长度ρ ----横梁单位长度重量g----重力加速度，取(m/s^2)3)立柱重量计算立柱总长度为(m) ，使用材料：奥氏体不锈钢无缝钢管，单位长度重量：(kg/m) 立柱重量： Gp=L*ρ *g= ×× =(N)式中： L----立柱的总长度ρ ----立柱单位长度重量g----重力加速度，取(m/s^2)4)上部结构总重量计算由标志上部永久荷载计算系数, 则上部结构总重量:G=K*(Gb+Gh+Gp)=×++=(N)风荷载1)标志板所受风荷载标志板 A 所受风荷载 :Fwb=γ0* γQ*[(1/2* ρ*C*V^2)*A]= ×× [ ××× ^2) ×]=(N) 式中：γ 0----结构重要性系数，取γ Q---- 可变荷载分项系数，取ρ---- 空气密度，一般取 (N*S^2*m^-4)C----标志板的风力系数，取值V----风速，此处风速为(m/s^2)g----重力加速度，取(m/s^2)2)横梁所迎风面所受风荷载 :Fwh=γ0* γQ*[(1/2* ρ*C*V^2)*W*H]= ×× [ ××× ^2) ×× ]=(N) 式中： C---- 立柱的风力系数，圆管型取值W----横梁迎风面宽度，即横梁的外径H----横梁迎风面长度，应扣除被标志板遮挡部分3)立柱迎风面所受风荷载 :Fwp=γ0* γQ*[(1/2* ρ*C*V^2)*W*H]= ×× [ ××× ^2) ×× ]=(N) 式中： C---- 立柱的风力系数，圆管型立柱取值W----立柱迎风面宽度，即立柱的外径H----立柱迎风面高度4横梁的设计计算由于两根横梁材料、规格相同，根据基本假设，可认为每根横梁所受的荷载为总荷载的一半。

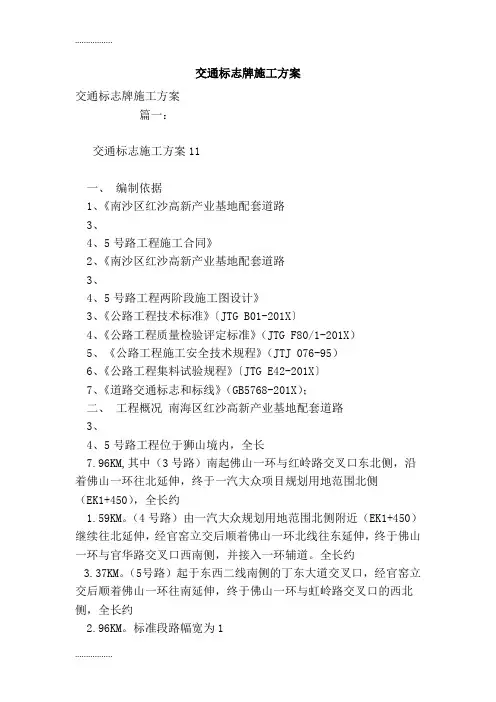

交通标志牌施工方案‎交通标志牌施工方案‎‎篇一：交‎通标志施工方案11‎一、编制依据‎1、《南沙区‎红沙高新产业基地配套‎道路3、‎4、5号路工程施工合‎同》2、《南‎沙区红沙高新产业基地‎配套道路3、‎ 4、5号路工程两‎阶段施工图设计》‎ 3、《公路工程技‎术标准》〔JTG B‎01-201X〕‎ 4、《公路工程质‎量检验评定标准》（J‎T G F80/1-2‎01X）5、‎《公路工程施工安全技‎术规程》（JTJ 0‎76-95）‎6、《公路工程集料试‎验规程》〔JTG E‎42-201X〕‎ 7、《道路交通标‎志和标线》（GB57‎68-201X）；‎二、工程概况‎南海区红沙高新产业‎基地配套道路3‎、4、5号路工‎程位于狮山境内，全长‎7.96KM‎,其中（3号路）南起‎佛山一环与红岭路交叉‎口东北侧，沿着佛山一‎环往北延伸，终于一汽‎大众项目规划用地范围‎北侧（EK1+450‎），全长约1.‎59KM。

（4号路）‎由一汽大众规划用地范‎围北侧附近（EK1+‎450）继续往北延伸‎，经官窑立交后顺着佛‎山一环北线往东延伸，‎终于佛山一环与官华路‎交叉口西南侧，并接入‎一环辅道。

全长约‎3.37KM。

（5‎号路）起于东西二线南‎侧的丁东大道交叉口，‎经官窑立交后顺着佛山‎一环往南延伸，终于佛‎山一环与虹岭路交叉口‎的西北侧，全长约‎2.96KM。

标准‎段路幅宽为13‎.5m,其中车行道宽‎度为12m,单向三车‎道。

三、施工‎进度计划、机械配置及‎劳动力安排 3号路交‎通标志计划于201X‎年7月7日开始施工，‎201X年7月15日‎完成。

施工机械配置‎表劳动力计划表‎四、施工技术措施‎：1、工艺流‎程施工放样→基础施‎工→标志标牌加工制作‎→现场安装(立柱→横‎梁安装→面板安装)→‎验收。

2、标‎志定位与设置在标志‎施工中经常会出现基础‎与立柱的安装角度难以‎一致的情况，尤其是双‎柱式和门架式标志更为‎突出，两个基础之间的‎间距和中心距出现稍微‎的偏差，将会导致门架‎标志横梁无法安装和双‎柱式标志安装角度偏微‎等严重后果，针对这些‎影响总体质量的关键之‎处，我们也采取了如下‎的预防措施。

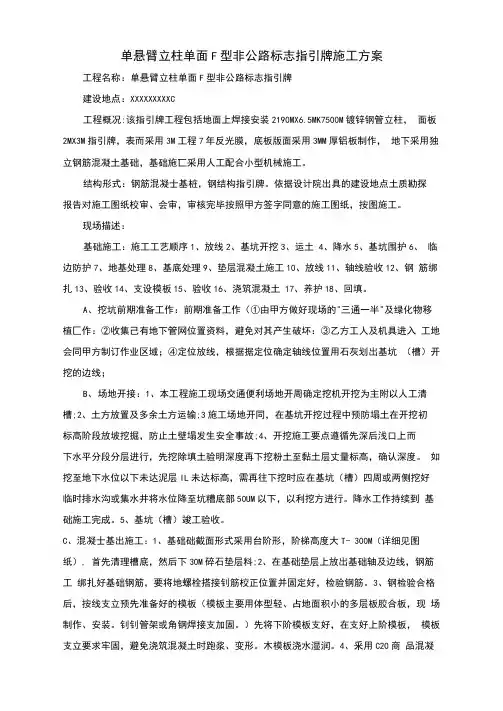

单悬臂立柱单面F型非公路标志指引牌施工方案工程名称：单悬臂立柱单面F型非公路标志指引牌建设地点：XXXXXXXXXC工程概况:该指引牌工程包括地面上焊接安装2190MX6.5MK7500M镀锌钢管立柱，面板2MX3M指引牌，表而采用3M工程7年反光膜，底板版面采用3MM厚铝板制作，地下采用独立钢筋混凝土基础，基础施匸采用人工配合小型机械施工。

结构形式：钢筋混凝士基桩，钢结构指引牌。

依据设计院出具的建设地点土质勘探报告对施工图纸校审、会审，审核完毕按照甲方签字同意的施工图纸，按图施工。

现场描述：基础施工：施工工艺顺序1、放线2、基坑开挖3、运土4、降水5、基坑围护6、临边防护7、地基处理8、基底处理9、垫层混凝土施工10、放线11、轴线验收12、钢筋绑扎13、验收14、支设模板15、验收16、浇筑混凝土17、养护18、回填。

A、挖坑前期准备工作：前期准备工作（①由甲方做好现场的"三通一半"及绿化物移植匚作：②收集己有地下管网位置资料，避免对其产生破坏：③乙方工人及机具进入工地会同甲方制订作业区域；④定位放线，根据据定位确定轴线位置用石灰划出基坑（槽）开挖的边线；B、场地开接：1、本工程施工现场交通便利场地开周确定挖机开挖为主附以人工清槽;2、土方放置及多余土方运输;3施工场地开同，在基坑开挖过程中预防塌土在开挖初标高阶段放坡挖掘，防止土壁塌发生安全事故;4、开挖施工要点遵循先深后浅口上而下水平分段分层进行，先挖除填土验明深度再下挖粉土至黏土层丈量标高，确认深度。

如挖至地下水位以下未达泥层IL未达标高，需再往下挖时应在基坑（槽）四周或两侧挖好临时排水沟或集水井将水位降至坑糟底部50UM以下，以利挖方进行。

降水工作持续到基础施工完成。

5、基坑（槽）竣工验收。

C、混凝士基出施工：1、基础础截面形式采用台阶形，阶梯高度大T- 300M（详细见图纸）, 首先清理槽底，然后下30M碎石垫层料;2、在基础垫层上放出基础轴及边线，钢筋工绑扎好基础钢筋，要将地螺栓搭接钊筋校正位置并固定好，检验钢筋。

府河黄河大桥悬臂主桥施工前言：本案例详尽的讲述了大桥的悬臂主桥的施工的工艺流程，此案例结合教材的内容进行讲述，通过本案例的学习使学生将理论与实际的知识相结合起来，有效的应用到实际的工作当中。

一、工程概况府河黄河大桥全长827.96米，其中主桥长420（50+4×80+50）米，引桥长407.96米，拟建黄河大桥位于陕西省榆林市府谷县清水川入黄河口上游100米处黄河干流上，距下游黄河天桥水电站大坝13.62Km。

府河黄河大桥西接已开工建设的府谷～墙头二级公路，经清水川连接线与府谷县清水工业园和清水川、段寨两个大型火电厂相连，并与府谷～准格尔旗二级公路相通；东与山西韩家楼～河曲线和保德～河曲线相连，向东可至忻州市、大同市、太原市以及其以东的石家庄乃至京津唐地区，在区域路网中作用重大。

起点里程为K0+000，终点里程K1+1.105。

二、施工地区特征1、桥位处地形、地质、河流、水文、气候情况府河黄河大桥桥位区，属陕北黄土高原，晋陕大峡谷北段，由于黄河侵蚀堆积，形成了河谷和河间地块地貌单元，河床、河漫滩和阶地次级地貌单元发育。

桥终点山西侧以垂直侵蚀为主，河谷切入基岩，沟坡陡而直立，形成悬崖峭壁，基岩裸露，表面风化强烈，坡脚分布少量坡积物。

桥起点陕西侧以堆积为主，河漫滩、一级阶地、二级阶地发育，坡面较缓，呈台阶分布，植被稀疏，以农作物为主，分布少量小型冲沟，在冲沟个别地段基岩裸露，地表侵蚀强烈，水土流失严重。

桥位区位于台凹内部西倾大单斜构造的过渡地段，构造断裂发育，稍具规模者为张性的清水川断裂组。

在区内沿清水川一带展开，西段延出区外东段过黄河伸入山西省河曲县南侧消失。

桥位上游80.38km处建有万家寨水利枢纽，桥位下游13.62km处为天桥水电站。

桥位河段位于天桥电站库区，属于峡谷型河道。

本地区属北温带大陆性季风气候，寒暑剧烈、气候干燥、昼夜温差大、四季分明，冬季少雨雪、夏季雨水集中，多西北风，无霜期短，日照丰富，光能强，积温有效性大。

第1篇一、工程概况淮阜铁路Ⅰ标段跨G3京台高速特大桥位于我国安徽省淮北市、阜阳市等地，全长142.5公里，设计速度350公里/小时。

该特大桥是淮阜铁路的重点控制性工程，其主桥采用悬臂施工法施工，跨径为221.5米，连续梁长度为100米。

二、悬臂施工法简介悬臂施工法是一种适用于大跨径桥梁施工的技术，其主要特点是在施工过程中，将桥梁主体结构分为多个节段，利用挂篮悬臂浇筑的方式，逐步完成各节段的施工，直至整个桥梁主体结构合龙。

三、悬臂施工法在淮阜铁路Ⅰ标段跨G3京台高速特大桥的应用1. 施工方案项目组针对该特大桥的施工特点，制定了以下悬臂施工方案：（1）采用挂篮悬臂浇筑法进行施工，将桥梁主体结构分为多个节段，每个节段长10米。

（2）利用自升式挂篮进行悬臂浇筑，确保施工过程中安全、高效。

（3）施工过程中，严格控制混凝土浇筑质量，确保桥梁结构稳定。

2. 施工过程（1）施工前，对施工人员进行技术培训，确保其掌握悬臂施工法的相关技术。

（2）在施工过程中，严格按照施工方案进行操作，确保各节段混凝土浇筑质量。

（3）在悬臂浇筑过程中，实时监测桥梁结构的变形和应力，确保桥梁安全。

（4）悬臂浇筑完成后，对桥梁进行验收，确保其符合设计要求。

四、工程成果通过采用悬臂施工法，淮阜铁路Ⅰ标段跨G3京台高速特大桥主桥主体结构顺利合龙，为全线通车奠定了坚实基础。

该工程的成功实施，充分展示了悬臂施工法在桥梁工程建设中的优越性。

五、总结悬臂施工法作为一种先进的桥梁施工技术，在淮阜铁路Ⅰ标段跨G3京台高速特大桥中的应用，取得了显著成效。

该工程的成功实施，为我国桥梁工程建设提供了宝贵经验，有助于推动我国桥梁施工技术的不断发展。

第2篇一、项目背景淮阜铁路Ⅰ标段跨G3京台高速特大桥位于我国安徽省淮北市、阜阳市等地，全长142.5公里，设计速度350公里/小时。

该特大桥是淮阜铁路项目的重点控制性工程，其建设对完善当地交通运输网络、推动经济社会发展具有重要意义。

单悬臂式交通标志1、工艺流程施工放样-基础施I-标志标牌加工制作-现场安装(立柱-横梁安装-面板安装)-验收。

2、标志定位与设置在标志施I中经常会出现基础与立柱的安装角度难以一致的情况，尤其是双柱式和「]架式标志更为突出，两个基础之间的间距和中心距出现稍微的偏差，将会导致[架标志横梁无法安装和双桂式标志安装角度偏微等严重后果，针对这些影响总体质量的关键之处，我们也采取了如下的预防措施。

(1)对双柱式标志着重控制两个基础的中心线，特别是两个基础高度不一致时，必须采用垂线直尺交叉测量，以确保基础中心线重合精度偏差不超过2mm。

(2)在制作[架标志基础时要重点控制基础之间的问距和中心轴线，应先将[ ]架横梁的实际规格尺寸数据进行准确测量，根据此数据为依据确定基础间距，必须将标志基础的间距偏差控制在5mm以内，将两基础的中心轴线偏差控制在4mm以内。

(3)按照施I图纸要求定位和设置，安装的标志与交通流向成直角，在曲线路段，标志的设置角度由交通流的行进方向来确定。

悬臂、门架标志沿垂直轴向后倾斜2”。

对于路侧标志，标志板内家距路家石边缘不得小于250mm。

3、基础施工(1)根据设计图纸用全站仪定位放样，定出基坑位置。

(2)按设计图纸放出基坑大样，开挖后应达到图纸所示的大小和深度，如有扰动的开挖面，加大开挖量，达到设计规定要求。

双柱基础不能同时施工。

(3)基坑验收合格后，开始浇筑相应标号和厚度的砼垫层，然后支外露部分及基坑顶以下15cm模板，安放、绑扎构造钢筋，绑扎定位地脚螺栓。

(4)模板、钢筋经监理I程师验收合格后，开始浇注C25砼，浇注时分层捣实，并要振捣均匀，基座顶部抹平，砼达到85%强度后拆模。

(5)派专人养护砼基础。

(6)回填土分层夯实，并与四周地面齐平。

4、标志牌立柱施工(1)在标志牌标志立柱施工时，对于设在绿化带上的标志，根据所在位置的实际地形确定，路侧单、双柱标志，其板面底边与路家石外缘高差不小于20mm，板面内边缘距路缘石外缘不小于25mm;悬臂式、门架式标志，其板面底边距路面高度不小于5.5m。

交通标志施工方案一、编制依据以原则1、编制依据《公路安全生命防护工程实施技术指南》《公路交通安全设施施工技术规范》（JTG F71-2006）《公路工程质量检验评定标准》（JTGF801 2012）施工图纸国家和天津市、行业相关法律、法规、规范、图集及公司相关规定。

2、编制原则（1）严格执行设计文件、技术规范和有关技术标准的要求，正确选择施工方案，实行全面质量管理。

（2）坚持实事求是的原则，根据项目经理部施工能力和管理水平，以我公司历年来类似施工的经验作为基点，坚持科学组织、合理安排、均衡生产，确保优质高效的履行合同。

（3）遵循把安全质量放在首位的原则。

（4）应用新材料、新工艺、新设备，积极寻求全方位的合理化建议，不断对技术方案进行完善。

二、工程概括全线交通标志共分为指路标志、指示标志、警告标志和禁令标志。

三、主要技术指标道路等级：四级公路设计速度：20km/h四、工期安排如有特殊原因延误工期，工期顺延。

五、工期、质量、安全、环保目标质量目标：达到工程验收合格标准。

安全目标：杜绝死亡和重伤事故，杜绝重大机械设备事故，杜绝交通事故，无火灾事故，确保在施工过程中不发生重大安全责任事故。

环保目标：达到天津市环保要求。

六、人员机械配备1、施工主要管理人员配2、主要机械设备及仪器设备名称型号数量性能吊车50T 2 良好砼搅拌车8L 4 良好雾炮 2 良好七、施工方案1、施工流程：2、材料要求：版面布置美观、醒目、并且标志应具有夜间反光的功能。

标志版面按《道路交通标志和标线》进行，指路标志中汉字采用国家准矢量汉字，字体为交通标志专用字体，字高按不同设计标准采用25～30cm，字宽为0．6～1．0倍的字高，汉字间距≥0．1倍字高。

数字字高为0．5～1．0倍的汉字字高，数字字宽为字高的0．5～0．6倍。

标志板尺寸4．8m×3m的标志板均采用厚度为3mm厚的锰铝合金板制作，其余标志板尺寸均用厚度为2mm厚的锰铝合金板制作。

临渭区2017年农村公路安全生命防护工程（第三批）及2018年农村公路安全生命防护工程四标段单柱式交通标志施工方案西北建设有限公司二零一八年九月五日目录一、工程概况 0二、投入计划 0三、组织机构 0四、施工方案 0五、质量检验评定及控制标准 0六、保证措施 0一、工程概况1、项目名称：临渭区2017年农村公路安全生命防护工程（第三批）及2018年农村公路安全生命防护工程第四标段。

2、建设单位：渭南市临渭区交通运输局3、设计单位：陕西中宇交通规划设计有限公司4、施工单位：西北建设有限公司5、监理单位：新疆路通达路桥工程监理有限公司6、建设地点：渭南市临渭区7、质量要求：工程交工验收的质量评定：合格，竣工验收的质量评定：合格。

二、投入计划由西北建设有限公司承建的临渭区2017年农村公路安全生命防护工程（第三批）及2018年农村公路安全生命防护工程四标段，施工路段：吝店镇、交斜镇、下吉镇、官道镇、官底镇、官路镇。

本段为公路交通安全设施工程，分项工程为单柱式交通标志。

本分项工程计划施工工期为两个月，安排施工人员30人，现场安排施工技术管理人员5人，施工队设三个作业班组：即基础开挖班组、混凝土浇筑班组、标志安装班组。

各作业班组配备相应的施工机械设备，各司其职。

项目部对标志牌板面和钢结构的生产、运输以及整个工程的材料、机械设备、施工人员、施工进度等进行统一调配。

三、组织机构四、施工方案1、 工艺流程施工区域交通管制→施工放样→基础施工→标志标牌加工制作→现场安装(立柱→横梁安装→面板安装)→现场清理、撤离2、施工工艺（1）施工放样安装的标志应与交通流方向几乎成直角(按设计或计算确定)，在曲线路段，标志的设置应由交通流的行进方向来确定。

（2）标志基础基坑采用人工辅以小型机具开挖。

现浇砼时，大型基础砼模采用钢模拼装，小型基础可不立模板，基底承载力应满足要求。

立模、钢项目经理 李浩兵 技术总工 康岐军 开挖班组 田前进 砼班组 兰平亮 测量员黄宏 试验员 王智 技 术 员 薛星 砼浇筑班组 郭长军 安全员 高军营 作业处理 杨建利筋制安应符合设计与规范规定，预埋的地脚螺栓和底法兰盘位置要正确。

悬臂式挡土墙专项施工方案一、编制依据、原则1、编制依据1.1设计图纸1.2市政道路工程施工质量验收规程1.3现场调查的有关资料。

1.4招投标文件及施工合同文件。

1.5公司《文明施工、安全手册》。

2、编制原则2.1严格遵守国家有关政策、法律、法规和守则。

2.2按照国家的法律、法规要求，安排环保工作。

2.3统筹安排，突出重点、难点工序，优化施工方案，合理安排施工进度计划，合理配置施工所需劳、材、机具设备，实行标准化作业，组织连续均衡生产，做好工序衔接，紧张有序，加强施工监控，确保工程质量；二、工程概况丝博园景区道路下穿立交新建工程为丝博园景区入口道路下穿丝博园景区门前广场而设，工程主体为车行地道工程。

地道中间为暗埋段，两侧为敞开段，采用挡墙支护，敞开段总长.、中K0+265. 950---K0+355. 950575. 173m,其段采用悬臂式挡墙, 悬臂式挡墙总长K0+760. 950---K0+865. 950米，当墙高变化处米。

挡墙变形缝间距为152〜5195m。

高度为及地形变化处也应设置。

泄水孔采用预埋lOOmmPVC管，间距3nr5m。

挡墙垫层采用C15 混凝土，基础和墙体采用C40抗硫钢筋碇，基础钢筋采用HRB400 级钢筋，挡土墙上部加设防撞墙。

主要工程量：C40抗硫混凝土1794m3, HRB400级钢筋120315Kgo三、施工总体安排1、总体实施方案依据工程特点结合技术装备能力和积累的实践经验为确保工程质量、安全和工期的规划目标、施工组织的总体主导思路：统筹安排、严格管理施工机械、多快好省、争抢进度、确保安全、质量严控、材料优质、精益求精、提前峻工。

2、实施要点优化方案、强化管理、严密组织、严格标准、确保行车与人身的绝对安全，加强机械化施工强度，组织足够的施工力量，建立与保持良好的连续均衡施工秩序，采用先进的生产工艺，尽最大努力提高劳动效率。

.3、施工进度安排以控制工程进度的项目为主线、其它项目紧跟平行作业、流水作业、突出重点、确保工期。

滨海悬臂式标志牌施工方案1. 引言滨海悬臂式标志牌是一种常见的交通设施，用于提醒道路上的驾驶员关于特定交通规则或道路信息。

在滨海地区，由于地形、气候等特殊原因，选择悬臂式标志牌作为交通标志的一种较为合适的选择。

本文将详细介绍滨海悬臂式标志牌的施工方案。

2. 施工地点选择施工地点的选择是滨海悬臂式标志牌施工的第一步。

在选择施工地点时，需要考虑以下因素：•道路流量：选择道路流量较大的地点，确保施工后标志牌具有更好的可见性；•视线状况：选择视线良好的地点，避免标志牌被阻挡；•道路宽度：选择较宽的道路，确保施工过程中的施工人员和设备安全；•靠近交叉口：选择靠近交叉口附近的地点，提醒驾驶员注意交通规则。

3. 施工材料准备在滨海悬臂式标志牌施工过程中，需要准备以下材料：•悬臂式标志牌：根据实际需要选择合适的标志牌，标志牌应符合交通法规和标准规定；•支架：支撑悬臂式标志牌的支架需要具备足够的强度和稳定性；•锚固材料：选择合适的锚固材料，确保标志牌在施工后能够固定在地面上并具备较好的稳定性；•工具：包括钢筋剪刀、扳手、螺丝刀等基本工具；•安全设备：如安全帽、手套、安全带等。

4. 施工步骤4.1 施工前准备在施工前准备阶段，需要进行以下工作：•确定施工地点并评估施工环境；•清理施工区域，清除障碍物；•携带所需材料和工具到施工地点；•穿戴好安全设备。

4.2 安装支架在安装支架阶段，需要进行以下工作：•按照地面情况选择合适的支架安装方法，如地面固定或者挂墙安装；•测量支架安装位置，确保支架安装垂直水平；•使用工具和锚固材料将支架固定在地面上。

4.3 安装标志牌在安装标志牌阶段，需要进行以下工作：•在支架上安装标志牌，确保标志牌与支架连接稳固；•调整标志牌的角度和高度，使其符合交通规定和标准；•使用工具将标志牌固定在支架上，确保固定牢固。

4.4 安全检查在施工完成后，需要进行安全检查，以确保施工质量和安全：•检查标志牌是否与支架连接牢固，不存在松动；•检查支架是否稳定并正确安装；•检查标志牌的角度和高度是否符合交通规定；•清理施工区域，确保无杂物和障碍物。

悬臂式指路牌施工方案1. 简介本文档旨在提供悬臂式指路牌施工方案，以便城市道路指示系统的更新与维护。

悬臂式指路牌是一种常见的交通指示设施，可以为驾驶员提供交通信息和导航指引。

本方案将介绍材料选择、施工步骤和安装要求，以确保悬臂式指路牌的高质量完成和安全使用。

2. 材料选择2.1 悬臂式指路牌支架悬臂式指路牌支架是承载指路牌的关键结构，需要具备一定的坚固性和抗风性能。

支架一般由镀锌钢制成，可根据实际情况选择不同规格和型号的支架。

2.2 指示板指示板需要具备良好的耐候性和可见性，以确保在不同天气条件下都能清晰可见。

一般使用铝合金或反光材料制作，具备防腐蚀和反光效果。

2.3 附件材料除了悬臂式指路牌本身，还需要一些附件材料来完成施工，包括螺栓、膨胀螺栓、膨胀管等。

这些附件材料需要根据实际情况选择合适的型号和规格。

3. 施工步骤3.1 确定安装位置在施工前，需要根据道路情况和指示需求确定悬臂式指路牌的安装位置。

安装位置需要满足交通参与者的视线要求，确保指示信息能够清晰可见。

3.2 安装支架首先，在安装位置的地面上进行标示，标识出支架的位置。

然后，根据支架的型号和规格要求，挖掘合适的基坑。

将支架放入基坑内，使用水平仪进行校正，确保支架垂直而稳定。

3.3 固定支架固定支架的方式可以使用螺栓、膨胀螺栓或膨胀管等材料。

根据支架和基坑的尺寸选择适当的固定方式。

将固定材料插入支架底部的孔中，并按照要求进行固定。

3.4 安装指示板安装支架后，将指示板固定在支架上。

根据指示板的尺寸和形状，选择合适的安装方式。

通常使用螺钉或螺母固定指示板，确保其稳定性和可靠性。

3.5 检查和测试完成安装后，对悬臂式指路牌进行检查和测试。

检查支架和指示板是否牢固，确保所有附件材料是否安装正确和完整。

测试指示板的可见性和反光效果，以确保在不同条件下都能清晰可见。

4. 安装要求4.1 安全要求施工过程中，需要确保工人的安全。

施工人员应戴上安全帽、安全鞋等必要的个人防护装备。
