安川机器人编程与操作

安川焊接机器人编程焊接机器人程序编辑一、创建焊接程序[焊缝的示教]。

1、打开控制柜上的电源开关在“ON”状态。

2、将运作模式调到“TEACH”→“示教模式下”1.进入程序编辑状态：1.1.先在主菜单上选择[程序]一览并打开；1.2.在[程序]的主菜单中选择[新建程序]1.3.显示新建程序画面后按[选择]键1.4.显示字符画面后输入程序名现以“TEST”为新建程序名举例说明；1.5.把光标移到字母“T”、“E”“S”、“T”上按[选择]键选中各个字母；1.6.按[回车]键进行登录；1.7.把光标移到“执行”上并确认后，程序“TEST”被登录，并且屏幕画面上显示该程序的初始状态“NOPCEOO”、“ENDCOOL”1.8.编辑机器人要走的轨迹（以机器人焊接直线焊缝为例）；2.把机器人移动到离安全位置，周边环境便于作业的位置，输入程序（001）；2.1. 握住安全电源开关，接通伺服电源机器人进入可动作状态；2.2.用轴操作键将机器人移动到开始位置（开始位置电影摄制在安全病史和作业准备位置）；2.3.按[插补方式]键，把插补方式定为关节插补，输入缓冲显示行中显示关节插补命令，…M O VJ“→”“MOVJ,,VJ=0.78”2.4.光标放在“00000”处，按[选择]键；2.5.把光标移动到右边的速度“VJ=**”上，按[转换]键+光标“上下”键，设定再现速度，若设定速度为50%时，则画面显示“→MOUVJ VJ=50%”,也可以把光标移到右边的速度，…VJ=***'上按[选择]键后，可以直接在画面上输入要设定的速度，然后按[回车]键确认。

2.6.按[回车]键，输入程序点（即行号0001）3.决定机器人的作业姿态（作业开始位置的附近）3.1.用轴操作键，使机器人姿态成为作业姿态，然后移到相应的位置；3.2.按[回车]键，输入程序点2（0002）；3.3.保持程序点2的姿态不变，移向作业开始位置；3.3.1.保持程序点2的姿态不便，按[坐标]键，设定机器人坐标为直角坐标系，用轴操作键把机器人移到作业开始的位置（在移动前可以按手动速度[高][低]键选择焊枪在示教中移动的速度）；3.3.2.光标在行号0002处按[选择]键3.3.3.把光标移动到右边的速度，VJ=***上按[转换]+光标”上下键，设定再现速度，直到设定的速度为所需速度（也可用光标移到速度VJ=***上，按[选择]键后，输入需要的速度值，按[回车]键确认即可）；3.3.4.按[回车]键，输入程序点3（行号0003）；3.3.4.1.把光标移动到“0003”上，按[引弧]键+[回车]键，输入“引弧”指令（行0004）（“引弧”为“ARCON”）3.3.4.2.把光标移动到行号0003上按[引弧]键，在缓冲显示区显示出“ARCON‟”指令以及引弧时的条件；3.3.4.3.对引弧指令中的附加引弧条件根据焊接工件的实际情况进行修改；3.3.4.4.按[回车]键输入“引弧”指令（行号0004）；3.3.4.5.指定作业点位置（作业结束位置）3.3.4.6.用轴操作键把机器人移到焊接作业结束位置从作业开始位置到结束位置不必精确沿焊缝运动，为防止不碰撞工件移动轨迹可远离工件；3.3.4.7.按[插补方式]键，插补方式设定为直线插补（MOVL)亦可把光标放在“MOVJ”上，按[选择]键，然后按[转换]+光标上下键可以调整选择插补方式，然后按[回车]键；3.3.4.8.光标在行号0004上按[选择]键；3.3.4.9.把光标移到右边速度“V=***”上，按[转换]+光标上下键设定速度；3.3.4.10.按[回车]键，输入程序点4（行号0005）；3.4.按[收弧]键输入（收弧命令为“ARCOF”）3.4.1.把光标移到行号0005上，按[收弧]键，再缓冲显示区显示出…ARCOF‟”指令以收弧时的条件3.4.2.对收弧指令的附加项收弧条件根据焊接工件的实际情况进行修改；3.4.3.按[回车]键输入收弧指令（行0006）；3.5.把机器人移到不碰撞工件和夹具的位置；3.5.1.按手动速度[高]键，设定为高速（手动速度[高]键只是显示示教时的速度，再现中以定义的速度运行）；3.5.2.用轴操作键把机器人移到不碰撞夹具的位置；3.5.3.按[插补方式]键，设定插补方式为关节插补（MOVJ）；3.5.4.光标在行号0006上，按[选择]键→MOVJ VJ=15；3.5.5.把光标移到右边的速度VJ=15上，按[转换]+上下键，设定速度（也可按[选择]键后，直接输入要设定的速度，再按[回车]键登录速度；3.5.6.按[回车]键，输入程序点（行0007）3.6.把机器人移到开始位置上；3.6.1把光标返回到0001上，按[前进]键把机器人移动到程序点1上；3.6.2.再把光标移到行号0007上，按[回车]键，输入程序点8（行0008）二、确认所设定的程序中的轨迹操作；1、把光标移到程序点0001上；2、按手动速度[高][低]键设定速度键；3、按[前进]键，通过机器人动作确认各程序点，每按一次[前进]键机器人移动到一个程序点；4、亦可把光标移到程序点行0001上，按[连锁]+[试运行]键，机器人连续再现所有程序点，一个循环后停止运作；三、在焊接中，往往有时设定好的程序有许多与实际生产不适合，所以需要进行修该程序（包括又插入程序点、删除程序点、修改程序点的位置数据等）；1、插入程序点；1.1.把程序内容打开（以在程序点3、4、之间插入为列）；1.2.按[前进]键，把机器人移动到程序点3上；1.3.用轴操作键把机器人移到想插入位置；1.4.按[插入]键；1.5.按[回车]键完成程序点插入，所插入程序点行号为（0004），2、删除程序点（以3、4位列）；2.1.按[前进]键，把机器人移到要删除的程序点3上；2.2.按[删除]键；2.3.按[回车]键，程序点3被删除；3、修改程序点的位置数据（以程序点3位列）;3.1.把光标移到程序点3上；3.2.按[前进]键，使机器人回到程序点3上；3.3.用轴操作键把机器人移到修改后的位置；3.4.按[修改]键；3.5.按[回车]键，程序点的位置数据被修改；4、设定焊接条件：(ARCON ARCOF ARCOF);4.1.先打开程序内容；4.2.把光标移到要进行焊接作业的程序点的前一个行号上；4.3.按[引弧]键或[命令一览]键中选择程序[作业]中选择ARCON命令，缓冲显示区有ARCO N指令及附加条件；4.4.按[回车]键…引弧“命令自动在程序中生成；4.5.设定引弧条件的方式有三种（一、把各种条件作为附加项进行设定的方法，二、使用引弧文件的方法ASF#(X),三、不带附加项）5.用附加项设定焊接条件的方法；5.1.在命令区选择ARCON指令，（缓冲区显示ARCON指令）；5.2.按[选择]键（显示详细编辑画面，选择“未使用”；5.3.选择“未使用”（显示选择对话框）；5.4.选择“AC=**(在ARCON命令的附加项中已设定引弧条件时，显示详细编辑画面)；5.5.输入焊接条件（设定每个焊接条件）；5.6.按[回车]键（设定的内容显示在输入缓冲区中）；5.7.按[回车]键设定的内容登录到程序中；5.8.不想登录设定的程序时，按[清除]键，回到程序内容画面；6.使用引弧条件文件；6.1.在命令区选择ARCON命令，（输入缓冲行显示ARCON命令）；6.2.按[选择]键，（显示详细编辑画面）；6.3.选择“未使用…（显示选择对话框）；6.4.选择ASF#() (显示详细编辑画面)；6.5.设定文件号（指定文件号1~64把光标移到文件号上，按[选择]键→用数值输入文件号按[回车]键；6.6.按[回车]键，（设定的内容显示在输入行中）；6.7.按[回车]键，（设定的内容登录到程序中）；6.8.不想登录设定的文件内容时，按[清除]键，回到程序内容画面；7.没有附加项的方法；7.1.选择命令区ARCON命令（输入缓冲行显示ARCON的命令）；7.2.按[选择]键（显示详细编辑画面）；7.3.选择ASF#() (显示选择对话框)；7.4.选择…未使用“；7.5.选择[回车]键，设定的内容在输入缓冲行中；7.6.按[回车]键，设定的内容登录到程序中；7.7.不想登录设定的内容时，按[清除]键，回到程序内容画面；四、分别设定焊接条件（电流、电压命令）；1.登录AECSET命令；1.1.把光标移到地址区；1.2.按[命令一览]键（显示命令一览对话框）；1.3.选择“作业”；1.4.选择ARCSET命令（输入缓冲显示ARCSET命令）；1.5.按[选择]键（显示详细编辑画面）；1.6.设定焊接条件（把光标移动到设定的项目上，按[选择]键，用数值键输入焊接条件，再按[回车]键，追加附加项时，在选择对话框中选择“未使用”删除附加项时也同样把光标移到想删除的附加项上，按[选择]键选择“未使用”；1.7.按[回车]键（所设定的内容显示在缓冲区行）；1.8.按[回车]键（设定的内容被输入到程序中，当不想登录设定的内容时，按[清除]键，回到程序内容画面）；2.设定熄弧条件（填弧坑处理）；1.按[熄弧]键，输入熄弧命令（利用[命令一览]键进行AECOF命令登录时，选择命令中的“作业”；2.登录ARCOF方法；2.1.按[熄弧]键2.2.按[回车]键；2.3.设定熄弧条件（ARCOF有三种方法；一、把各种条件作为附加项进行设定；二、使用熄弧条件方法；三、不带附加项）；3.各条件设定为附加项的方法；3.1.选择命令区的ARCOF命令（输入缓冲区显示ARCOF命令）；3.2.按[选择]键（显示详细编辑画面）；3.3.选择“未使用”（显示选择对话框）；3.4.选择“AC=”；3.5.输入焊接收弧条件（设定各个焊接条件）；3.6.按[回车]键（输入缓冲区行显示设定的条件）；3.7.按[回车]键（设定的内容被登录到程序中）；3.8.不想登录设定的内容时，按[清除]键，回到程序内容画面；4.使用熄弧条件方法；4.1.选择命令区的ARCOF命令（输入缓冲行显示ARCOF命令）；4.2.按[选择]键（显示详细的编辑画面）；4.3.选择“未使用”（显示选择对话框）；4.4.选择“AEF#（）；4.5.设定文件号（1~12把光标移到文件号上，按[选择]键确定用数值键输入文件号，按[回车]键；4.6.按[回车]键（设定的内容显示在输入缓冲行中）；4.7.按[回车]键（设定的内容被输入到程序中）；4.8.不想登录设定的内容时，按[清除]键，回到程序内容画面）；五、不带附加项的内容；1.选择命令区的ARCOF命令（输入缓冲行显示ARCOF命令）；2.按[选择]键（显示详细编辑画面）；3.选择AEF#()或AC=*** (显示选择对话框)；4.选择…未使用‟；5.按[回车]键（输入缓冲行显示设定的内容）；6.按[回车]键（设定的内容被输入到程序中）；7.不想登录设定的内容时，按[清除]键，回到程序内容画面；8.确认动作（检查运行）；把所设定的程序轨迹进行一次模拟实验，在再现模式中，调出…检查运行‟一行进行轨迹确认；9.在程序的再现画面按[区域]键；10.选择[实用]工具栏；11.选择设定的特殊运行户（显示特殊运行画面）；12.选择…检车运行‟（每次按[选择]键有效、无效、交替交换；13.选择…有效‟字样；14.打开[伺服电源]键；15.把光标移到程序点1上按下[START]键，机器人自行检查；16.焊接条件的微调；六、焊接条件的微调；1、进行焊接利用已经调整好的程序；2、从焊缝外观进行焊接条件的微调（根据焊缝成型情况对焊接电流、电压等进行调整）；七、生产；1、把运作模式设定在…再现‟模式；2、选择主菜单的[程序]一行中子菜单[选择程序]并打开；3、把光标移到要选择用于焊接的程序中；4、进行程序轨迹检查运行；5、当检查完后，把光标移到…0001‟上，运作模式设定为…再现模式‟按下…START‟进行焊接。

安川焊接机器人编程焊接机器人程序编辑一、创建焊接程序[焊缝的示教]。

1、打开控制柜上的电源开关在“ON”状态。

2、将运作模式调到“TEACH”→“示教模式下”1.进入程序编辑状态：1.1.先在主菜单上选择[程序]一览并打开；1.2.在[程序]的主菜单中选择[新建程序]1.3.显示新建程序画面后按[选择]键1.4.显示字符画面后输入程序名现以“TEST”为新建程序名举例说明；1.5.把光标移到字母“T”、“E”“S”、“T”上按[选择]键选中各个字母；1.6.按[回车]键进行登录；1.7.把光标移到“执行”上并确认后，程序“TEST”被登录，并且屏幕画面上显示该程的初始状态“NOPCEOO”、“ENDCOOL”1.8.编辑机器人要走的轨迹（以机器人焊接直线焊缝为例）；2.把机器人移动到离安全位置，周边环境便于作业的位置，输入程序（001）；2.1. 握住安全电源开关，接通伺服电源机器人进入可动作状态；2.2.用轴操作键将机器人移动到开始位置（开始位置电影摄制在安全病史和作业准备位置）；2.3.按[插补方式]键，把插补方式定为关节插补，输入缓冲显示行中显示关节插补命令，…MOVJ“→”“MOVJ,,VJ=0.78”2.4.光标放在“00000”处，按[选择]键；2.5.把光标移动到右边的速度“VJ=**”上，按[转换]键+光标“上下”键，设定再现速度，若设定速度为50%时，则画面显示“→MOUVJ VJ=50%”,也可以把光标移到右边的速度，…VJ=***'上按[选择]键后，可以直接在画面上输入要设定的速度，然后按[ 回车]键确认。

2.6.按[回车]键，输入程序点（即行号0001）3.决定机器人的作业姿态（作业开始位置的附近）3.1.用轴操作键，使机器人姿态成为作业姿态，然后移到相应的位置；3.2.按[回车]键，输入程序点2（0002）；3.3.保持程序点2的姿态不变，移向作业开始位置； 3.3.1.保持程序点2的姿态不便，按[坐标]键，设定机器人坐标为直角坐标系，用轴操作键把机器人移到作业开始的位置（在移动前可以按手动速度[高][低]键选择焊枪在示教中移动的速度）；3.3.2.光标在行号0002处按[选择]键3.3.3.把光标移动到右边的速度，VJ=***上按[转换]+光标”上下键，设定再现速度，直到设定的速度为所需速度（也可用光标移到速度VJ=***上，按[选择]键后，输入需要的速度值，按[回车]键确认即可）；3.3.4.按[回车]键，输入程序点3（行号0003）；3.3.4.1.把光标移动到“0003”上，按[引弧]键+[回车]键，输入“引弧”指令（行0004）（“引弧”为“ARCON”）3.3.4.2.把光标移动到行号0003上按[引弧]键，在缓冲显示区显示出“ARCON‟”指令以及引弧时的条件；3.3.4.3.对引弧指令中的附加引弧条件根据焊接工件的实际情况进行修改；3.3.4.4.按[回车]键输入“引弧”指令（行号0004）；3.3.4.5.指定作业点位置（作业结束位置）3.3.4.6.用轴操作键把机器人移到焊接作业结束位置从作业开始位置到结束位置不必精确沿焊缝运动，为防止不碰撞工件移动轨迹可远离工件；3.3.4.7.按[插补方式]键，插补方式设定为直线插补（MOVL)亦可把光标放在“MOVJ”上，按[选择]键，然后按[转换]+光标上下键可以调整选择插补方式，然后按[回车]键；3.3.4.8.光标在行号0004上按[选择]键；3.3.4.9.把光标移到右边速度“V=***”上，按[转换]+光标上下键设定速度；3.3.4.10.按[回车]键，输入程序点4（行号0005）；3.4.按[收弧]键输入（收弧命令为“ARCOF”）3.4.1.把光标移到行号0005上，按[收弧]键，再缓冲显示区显示出…ARCOF‟”指令以收弧时的条件3.4.2.对收弧指令的附加项收弧条件根据焊接工件的实际情况进行修改；3.4.3.按[回车]键输入收弧指令（行0006）；3.5.把机器人移到不碰撞工件和夹具的位置；3.5.1.按手动速度[高]键，设定为高速（手动速度[高]键只是显示示教时的速度，再现中以定义的速度运行）；3.5.2.用轴操作键把机器人移到不碰撞夹具的位置；3.5.3.按[插补方式]键，设定插补方式为关节插补（MOVJ）；3.5.4.光标在行号0006上，按[选择]键→MOVJ VJ=15；3.5.5.把光标移到右边的速度VJ=15上，按[转换]+上下键，设定速度（也可按[选择]键后，直接输入要设定的速度，再按[回车]键登录速度；3.5.6.按[回车]键，输入程序点（行0007）3.6.把机器人移到开始位置上；3.6.1把光标返回到0001上，按[前进]键把机器人移动到程序点1上；3.6.2.再把光标移到行号0007上，按[回车]键，输入程序点8（行0008）二、确认所设定的程序中的轨迹操作；1、把光标移到程序点0001上；2、按手动速度[高][低]键设定速度键；3、按[前进]键，通过机器人动作确认各程序点，每按一次[前进]键机器人移动到一个程序点；4、亦可把光标移到程序点行0001上，按[连锁]+[试运行]键，机器人连续再现所有程序点，一个循环后停止运作；三、在焊接中，往往有时设定好的程序有许多与实际生产不适合，所以需要进行修该程序（包括又插入程序点、删除程序点、修改程序点的位置数据等）；1、插入程序点；1.1.把程序内容打开（以在程序点3、4、之间插入为列）；1.2.按[前进]键，把机器人移动到程序点3上；1.3.用轴操作键把机器人移到想插入位置；1.4.按[插入]键；1.5.按[回车]键完成程序点插入，所插入程序点行号为（0004），2、删除程序点（以3、4位列）；2.1.按[前进]键，把机器人移到要删除的程序点3上；2.2.按[删除]键；2.3.按[回车]键，程序点3被删除；3、修改程序点的位置数据（以程序点3位列）;3.1.把光标移到程序点3上；3.2.按[前进]键，使机器人回到程序点3上；3.3.用轴操作键把机器人移到修改后的位置；3.4.按[修改]键；3.5.按[回车]键，程序点的位置数据被修改；4、设定焊接条件：(ARCON ARCOF ARCOF);4.1.先打开程序内容；4.2.把光标移到要进行焊接作业的程序点的前一个行号上；4.3.按[引弧]键或[命令一览]键中选择程序[作业]中选择ARCON命令，缓冲显示区有ARCON 指令及附加条件；4.4.按[回车]键…引弧“命令自动在程序中生成；4.5.设定引弧条件的方式有三种（一、把各种条件作为附加项进行设定的方法，二、使用引弧文件的方法ASF#(X),三、不带附加项）5.用附加项设定焊接条件的方法；5.1.在命令区选择ARCON指令，（缓冲区显示ARCON指令）；5.2.按[选择]键（显示详细编辑画面，选择“未使用”；5.3.选择“未使用”（显示选择对话框）；5.4.选择“AC=**(在ARCON命令的附加项中已设定引弧条件时，显示详细编辑画面)；5.5.输入焊接条件（设定每个焊接条件）；5.6.按[回车]键（设定的内容显示在输入缓冲区中）；5.7.按[回车]键设定的内容登录到程序中；5.8.不想登录设定的程序时，按[清除]键，回到程序内容画面；6.使用引弧条件文件；6.1.在命令区选择ARCON命令，（输入缓冲行显示ARCON命令）；6.2.按[选择]键，（显示详细编辑画面）；6.3.选择“未使用…（显示选择对话框）；6.4.选择ASF#() (显示详细编辑画面)；6.5.设定文件号（指定文件号1~64把光标移到文件号上，按[选择]键→用数值输入文件号按[回车]键；6.6.按[回车]键，（设定的内容显示在输入行中）；6.7.按[回车]键，（设定的内容登录到程序中）；6.8.不想登录设定的文件内容时，按[清除]键，回到程序内容画面；7.没有附加项的方法；7.1.选择命令区ARCON命令（输入缓冲行显示ARCON的命令）；7.2.按[选择]键（显示详细编辑画面）；7.3.选择ASF#() (显示选择对话框)；7.4.选择…未使用“；7.5.选择[回车]键，设定的内容在输入缓冲行中；7.6.按[回车]键，设定的内容登录到程序中；7.7.不想登录设定的内容时，按[清除]键，回到程序内容画面；四、分别设定焊接条件（电流、电压命令）；1.登录AECSET命令；1.1.把光标移到地址区；1.2.按[命令一览]键（显示命令一览对话框）；1.3.选择“作业”；1.4.选择ARCSET命令（输入缓冲显示ARCSET命令）；1.5.按[选择]键（显示详细编辑画面）；1.6.设定焊接条件（把光标移动到设定的项目上，按[选择]键，用数值键输入焊接条件，再按[回车]键，追加附加项时，在选择对话框中选择“未使用”删除附加项时也同样把光标移到想删除的附加项上，按[选择]键选择“未使用”；1.7.按[回车]键（所设定的内容显示在缓冲区行）；1.8.按[回车]键（设定的内容被输入到程序中，当不想登录设定的内容时，按[清除]键，回到程序内容画面）；2.设定熄弧条件（填弧坑处理）；1.按[熄弧]键，输入熄弧命令（利用[命令一览]键进行AECOF命令登录时，选择命令中的“作业”；2.登录ARCOF方法；2.1.按[熄弧]键2.2.按[回车]键；2.3.设定熄弧条件（ARCOF有三种方法；一、把各种条件作为附加项进行设定；二、使用熄弧条件方法；三、不带附加项）；3.各条件设定为附加项的方法；3.1.选择命令区的ARCOF命令（输入缓冲区显示ARCOF命令）；3.2.按[选择]键（显示详细编辑画面）；3.3.选择“未使用”（显示选择对话框）；3.4.选择“AC=”；3.5.输入焊接收弧条件（设定各个焊接条件）；3.6.按[回车]键（输入缓冲区行显示设定的条件）；3.7.按[回车]键（设定的内容被登录到程序中）；3.8.不想登录设定的内容时，按[清除]键，回到程序内容画面；4.使用熄弧条件方法；4.1.选择命令区的ARCOF命令（输入缓冲行显示ARCOF命令）；4.2.按[选择]键（显示详细的编辑画面）；4.3.选择“未使用”（显示选择对话框）；4.4.选择“AEF#（）；4.5.设定文件号（1~12把光标移到文件号上，按[选择]键确定用数值键输入文件号，按[回车]键；4.6.按[回车]键（设定的内容显示在输入缓冲行中）；4.7.按[回车]键（设定的内容被输入到程序中）；4.8.不想登录设定的内容时，按[清除]键，回到程序内容画面）；五、不带附加项的内容；1.选择命令区的ARCOF命令（输入缓冲行显示ARCOF命令）；2.按[选择]键（显示详细编辑画面）；3.选择AEF#()或AC=*** (显示选择对话框)；4.选择…未使用‟；5.按[回车]键（输入缓冲行显示设定的内容）；6.按[回车]键（设定的内容被输入到程序中）；7.不想登录设定的内容时，按[清除]键，回到程序内容画面；8.确认动作（检查运行）；把所设定的程序轨迹进行一次模拟实验，在再现模式中，调出…检查运行‟一行进行轨迹确认；9.在程序的再现画面按[区域]键；10.选择[实用]工具栏；11.选择设定的特殊运行户（显示特殊运行画面）；12.选择…检车运行‟（每次按[选择]键有效、无效、交替交换；13.选择…有效‟字样；14.打开[伺服电源]键；15.把光标移到程序点1上按下[START]键，机器人自行检查；16.焊接条件的微调；六、焊接条件的微调；1、进行焊接利用已经调整好的程序；2、从焊缝外观进行焊接条件的微调（根据焊缝成型情况对焊接电流、电压等进行调整）；七、生产；1、把运作模式设定在…再现‟模式；2、选择主菜单的[程序]一行中子菜单[选择程序]并打开；3、把光标移到要选择用于焊接的程序中；4、进行程序轨迹检查运行；5、当检查完后，把光标移到…0001‟上，运作模式设定为…再现模式‟按下…START‟进行焊接。

安川plc编程本文档旨在提供安川PLC编程的详细指南和范本，以帮助用户顺利进行编程工作。

请注意，本文档需要在已经具备相关编程基础知识的前提下使用。

在阅读本文档之前，请确保您已经了解并掌握了安川PLC编程的基本概念和操作方法。

1：硬件准备在开始编程之前，您需要确保以下硬件设备已经准备就绪：- 安川控制器- PLC编程软件- 适配的连接线缆2：连接控制器和计算机使用适配的连接线缆将控制器与计算机连接起来。

确保连接稳定可靠。

3：打开PLC编程软件启动安川PLC编程软件，并创建一个新的项目。

4：项目设置在新建项目后，需要进行一些项目设置。

- 设置控制器类型和型号。

- 设置通信参数和连接方式。

- 配置PLC的输入和输出设备。

5：编写程序开始编写程序。

根据您的需求和控制器的功能，编写相应的PLC程序。

确保程序逻辑清晰、准确。

6：联机调试在编写完程序后，进行联机调试。

连接控制器，检查程序运行情况。

如有错误或异常，及时排除问题。

7：程序优化对程序进行优化，提高效率和稳定性。

注意常见的PLC编程问题，如变量定义、循环逻辑和异常处理等。

8：保存程序在优化和测试完成后，保存程序至控制器。

确保程序可以被顺利执行。

9：文档归档对于每一次编程工作，都要将相关文档归档存储，以备日后查阅和使用。

附件：本文档不涉及附件。

法律名词和注释：- 安川：指安川电机株式会社的产品和技术。

安川电机株式会社是一家跨国公司，专注于工业自动化和技术领域。

- PLC编程：PLC全称为可编程逻辑控制器，是一种用于控制工业自动化过程的计算机。

PLC编程是指对PLC进行程序设计和开发的过程。

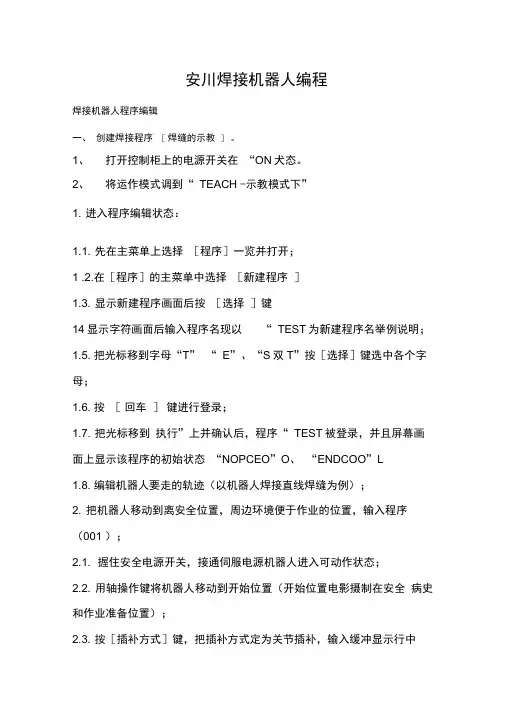

安川焊接机器人编程焊接机器人程序编辑一、创建焊接程序［焊缝的示教］。

1、打开控制柜上的电源开关在“ON犬态。

2、将运作模式调到“ TEACH -示教模式下”1. 进入程序编辑状态：1.1. 先在主菜单上选择［程序］一览并打开；1 .2.在［程序］的主菜单中选择［新建程序］1.3. 显示新建程序画面后按［选择］键14显示字符画面后输入程序名现以“ TEST为新建程序名举例说明；1.5. 把光标移到字母“T” “ E”、“S双T”按［选择］键选中各个字母；1.6. 按［回车］键进行登录；1.7. 把光标移到执行”上并确认后，程序“ TEST被登录，并且屏幕画面上显示该程序的初始状态“NOPCEO”O、“ENDCOO”L1.8. 编辑机器人要走的轨迹（以机器人焊接直线焊缝为例）；2. 把机器人移动到离安全位置，周边环境便于作业的位置，输入程序（001 ）；2.1. 握住安全电源开关，接通伺服电源机器人进入可动作状态；2.2. 用轴操作键将机器人移动到开始位置（开始位置电影摄制在安全病史和作业准备位置）；2.3. 按［插补方式］键，把插补方式定为关节插补，输入缓冲显示行中显示关节插补命令，‘MOV“J -”“ MOVJ,,VJ=0.78”2.4. 光标放在“00000处”，按［选择］键；2.5. 把光标移动到右边的速度“ VJ=**”按［转换］键+光标上下”键，设定再现速度，若设定速度为50%时，则画面显示“宀MOUVJVJ=5 0%也可以把光标移到右边的速度，‘VJ二*吐按［选择］键后，可以直接在画面上输入要设定的速度，然后按［回车］键确认。

2.6. 按［回车］键，输入程序点（即行号0001）3. 决定机器人的作业姿态（作业开始位置的附近）3.1. 用轴操作键，使机器人姿态成为作业姿态，然后移到相应的位置；3.2. 按［回车］键，输入程序点2（0002 ）；3.3. 保持程序点2 的姿态不变，移向作业开始位置；3.3.1. 保持程序点2 的姿态不便，按［坐标］键，设定机器人坐标为直角坐标系，用轴操作键把机器人移到作业开始的位置（在移动前可以按手动速度［高］［低］键选择焊枪在示教中移动的速度）；3.3.2. 光标在行号0002 处按［选择］键3.3.3. 把光标移动到右边的速度，VJ=*** 上按［转换］+光标”上下键，设定再现速度，直到设定的速度为所需速度（也可用光标移到速度VJ =***上，按［选择］键后，输入需要的速度值，按［回车］键确认即可）；3.3.4. 按［回车］键，输入程序点3（行号0003 ）；3.3.4.1. 把光标移动到“0003上”，按［引弧］键+［回车］键，输入“引弧”指令（行0004）（引弧”为“ARCC”）3.3.4.2. 把光标移动到行号0003 上按［引弧］键，在缓冲显示区显示出“ARCO'指令以及引弧时的条件；3.3.4.3. 对引弧指令中的附加引弧条件根据焊接工件的实际情况进行修改；3.3.4.4. 按［回车］键输入“引弧”指令（行号0004 ）；3.3.4.5. 指定作业点位置（作业结束位置）3.3.4.6. 用轴操作键把机器人移到焊接作业结束位置从作业开始位置到结束位置不必精确沿焊缝运动，为防止不碰撞工件移动轨迹可远离工件；3.3.4.7. 按［插补方式］键，插补方式设定为直线插补（MOVL）亦可把光标放在“MOVJ上，按［选择］键，然后按［转换］+光标上下键可以调整选择插补方式，然后按［回车］键；3.3.4.8. 光标在行号0004 上按［选择］键；3.349.把光标移到右边速度“V=***上,按［转换］+光标上下键设定速度；3.3.4.10. 按［回车］键，输入程序点4（行号0005 ）；3.4. 按［收弧］键输入（收弧命令为“ ARCO”F）3.4.1. 把光标移到行号0005 上，按［收弧］键，再缓冲显示区显示出‘A RCOF”旨令以收弧时的条件3.4.2. 对收弧指令的附加项收弧条件根据焊接工件的实际情况进行修改；3.4.3. 按［回车］键输入收弧旨令（行0006 ）；3.5. 把机器人移到不碰撞工件和夹具的位置；3.5.1. 按手动速度［高］键，设定为高速（手动速度［高］键只是显示示教时的速度，再现中以定义的速度运行）；3.5.2. 用轴操作键把机器人移到不碰撞夹具的位置；3.5.3. 按［插补方式］键，设定插补方式为关节插补（MOVJ ）；3.54光标在行号0006上，按［选择］键宀MOVJ VJ=15 ;3.5.5. 把光标移到右边的速度VJ=15 上，按［转换］+上下键，设定速度（也可按［选择］键后，直接输入要设定的速度，再按［回车］键登录速度；3.5.6. 按［回车］键，输入程序点（行0007）3 . 6 .把机器人移到开始位置上；3.6.1 把光标返回到0001 上，按［前进］键把机器人移动到程序点1 上；3.6.2. 再把光标移到行号0007 上，按［回车］键，输入程序点8（行0 008）二、确认所设定的程序中的轨迹操作；1 、把光标移到程序点0001 上；2、按手动速度［高］［低］键设定速度键；3、按［前进］键，通过机器人动作确认各程序点，每按一次［前进］键机器人移动到一个程序点；4、亦可把光标移到程序点行0001 上，按［连锁］+［试运行］键，机器人连续再现所有程序点，一个循环后停止运作；三、在焊接中，往往有时设定好的程序有许多与实际生产不适合，所以需要进行修该程序（包括又插入程序点、删除程序点、修改程序点的位置数据等）；1 、插入程序点；1.1. 把程序容打开（以在程序点3、4、之间插入为列）；1.2. 按［前进］键，把机器人移动到程序点3 上；1.3. 用轴操作键把机器人移到想插入位置；1.4. 按［插入］键；1.5. 按［回车］键完成程序点插入，所插入程序点行号为（0004 ），2、删除程序点（以3、4 位列）；2.1. 按［前进］键，把机器人移到要删除的程序点3 上；2.2. 按［删除］键；2.3. 按［回车］键，程序点3 被删除；3、修改程序点的位置数据（以程序点3 位列）;3.1. 把光标移到程序点3 上；3.2. 按［前进］键，使机器人回到程序点3 上；3.3. 用轴操作键把机器人移到修改后的位置；3.4. 按［修改］键；3.5. 按［回车］键，程序点的位置数据被修改；4、设定焊接条件：（ARCON ARCOF ARCOF）;4.1. 先打开程序容；4.2. 把光标移到要进行焊接作业的程序点的前一个行号上；4.3. 按［引弧］键或［命令一览］键中选择程序［作业］中选择ARCON 命令，缓冲显示区有ARCON 指令及附加条件；4.4. 按［回车］键‘引弧“命令自动在程序中生成；4.5. 设定引弧条件的方式有三种（一、把各种条件作为附加项进行设定的方法，二、使用引弧文件的方法ASF#（X）, 三、不带附加项）5. 用附加项设定焊接条件的方法；5.1. 在命令区选择ARCON 指令，（缓冲区显示ARCON 指令）；5.2. 按［选择］键（显示详细编辑画面，选择“未使用”；5.3. 选择“未使用”（显示选择对话框）；54选择“AC二**在ARCON命令的附加项中已设定引弧条件时，显示详细编辑画面）；5.5. 输入焊接条件（设定每个焊接条件）；5.6. 按［回车］键（设定的容显示在输入缓冲区中）；5.7. 按［回车］键设定的容登录到程序中；5.8. 不想登录设定的程序时，按［清除］键，回到程序容画面；6. 使用引弧条件文件；6.1. 在命令区选择ARCON 命令，（输入缓冲行显示ARCON 命令）；6.2. 按［选择］键，（显示详细编辑画面）；6.3. 选择“未使用‘（显示选择对话框）；6.4. 选择ASF#（）（显示详细编辑画面）；6.5. 设定文件号（指定文件号1~64 把光标移到文件号上，按［选择］键-用数值输入文件号按［回车］键；6.6. 按［回车］键，（设定的容显示在输入行中）；6.7. 按［回车］键，（设定的容登录到程序中）；6.8. 不想登录设定的文件容时，按［清除］键，回到程序容画面；7. 没有附加项的方法；7.1. 选择命令区ARCON 命令（输入缓冲行显示ARCON 的命令）；7.2. 按［选择］键（显示详细编辑画面）；7.3. 选择ASF#（）（显示选择对话框）；7.4. 选择‘未使用“；7.5. 选择［回车］键，设定的容在输入缓冲行中；7.6. 按［回车］键，设定的容登录到程序中；7.7. 不想登录设定的容时，按［清除］键，回到程序容画面；四、分别设定焊接条件（电流、电压命令）；1.登录AECSET 命令；1.1. 把光标移到地址区；1.2. 按［命令一览］键（显示命令一览对话框）；1.3. 选择“作业”；1.4. 选择ARCSET 命令（输入缓冲显示ARCSET 命令）；1.5. 按［选择］键（显示详细编辑画面）；1.6. 设定焊接条件（把光标移动到设定的项目上，按［选择］键，用数值键输入焊接条件，再按［回车］键，追加附加项时，在选择对话框中选择“未使用”删除附加项时也同样把光标移到想删除的附加项上，按［选择］键选择“未使用”；1.7. 按［回车］键（所设定的容显示在缓冲区行）；1.8. 按［回车］键（设定的容被输入到程序中，当不想登录设定的容时，按［清除］键，回到程序容画面）；2.设定熄弧条件（填弧坑处理）；。

motoman安川机器人示教器编程详解产品介绍：主要用途：可对本机和主控箱进行控制和编程，使机器人及配套设备能够按照实际工作需要准时、到位的工作。

产品特性：是机器人操作必不可少的主要控制部件，因使用频繁且使用时容易摔落，故障率一般是机器人所有部件有较为高的。

功能特性：设有用于对机器人进行示教和编程所需的操作键和按钮安川机器人示教器编程一、创建焊接程序［焊缝的示教］。

1、打开控制柜上的电源开关在ON状态。

2、将运作模式调到TEACP H示教模式下1. 进入程序编辑状态：1.1. 先在主菜单上选择［程序］一览并打开;1.2. 在［程序］的主菜单中选择［新建程序］1.3. 显示新建程序画面后按［选择］键14显示字符画面后输入程序名现以TEST为新建程序名举例说明;1.5. 把光标移到字母T” E” S” T”上按［选择］键选中各个字母；1.6. 按［回车］键进行登录;1.7. 把光标移到执行”上并确认后，程序TEST被登录，并且屏幕画面上显示该程序的初始状态NOPCEO”、O ENDCOO”L1.8. 编辑机器人要走的轨迹（以机器人焊接直线焊缝为例）；2. 把机器人移动到离安全位置，周边环境便于作业的位置，输入程序（001）；2.1. 握住安全电源开关，接通伺服电源机器人进入可动作状态；2.2. 用轴操作键将机器人移动到开始位置（开始位置电影摄制在安全病史和作业准备位置）；2.3. 按［插补方式］键，把插补方式定为关节插补，输入缓冲显示行中显示关节插补命令，？MOVJ^” MOVJ,,VJ=0.78”2.4. 光标放在00000”处，按［选择］键；2.5. 把光标移动到右边的速度VJ=** ”上，按［转换］键+光标上下” 键，设定再现速度，若设定速度为50%寸，则画面显示■ MOUWJ=50%, 也可以把光标移到右边的速度，？VJ=***' 上按［选择］键后，可以直接在画面上输入要设定的速度，然后按［回车］键确认。
