太阳能热水设计方案

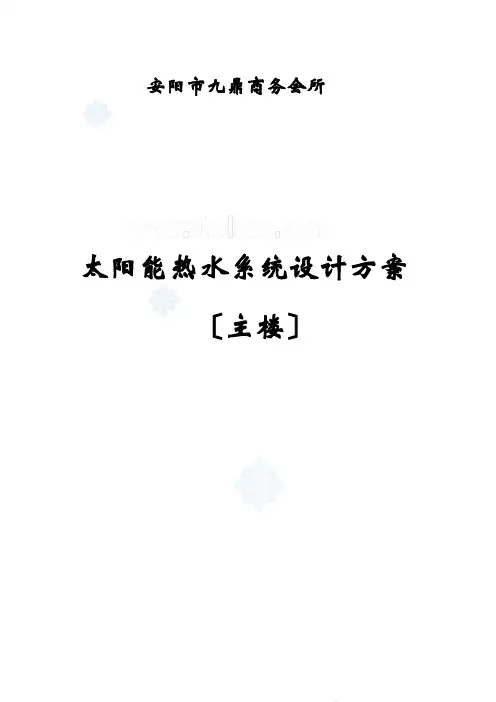

安阳市九鼎商务会所太阳能热水系统设计方案〔主楼〕目录1、第一部分太阳能设计方案2、第二部分需要用户方协调的内容3、第三部分工程报价4、第四部分某公司的优势与特点第一部分太阳能设计方案一、基本条件及用户要求〔一〕基本情况〔1〕在站楼楼顶的东南侧上安装一套太阳能热水系统来解决主楼住宿及酒店的洗浴及热水供给问题；〔2〕要求按能够保证每天60名人员洗浴用热水设计。

〔4〕PPR32热水总管已通至楼顶后分别接入主楼各房间，〔5〕另有一根冷水管PPR32管也通至楼顶。

〔6〕计划采用电加热作为辅助热源。

〔二〕用户要求要求提供设计方案和报价，供用户参考。

二、简要设计2．1设计方案主要考虑的几个问题鉴于该太阳热水系统用于内主楼宾馆洗浴，因此系统应定位为每天定时使用，我们认为，该太阳能方案设计应充分考虑以下因素，科学设计太阳热水系统，使其到达合理、可靠、先进。

〔1〕系统应保证在定时洗浴的时间供给热水，考虑到用水的方便性，也应考虑能够全天24小时使用热水。

〔2〕根据在现场与用户沟通，系统将配置电辅助加热，以解决阴雨天或太阳能不足时的热水供给问题。

〔3〕系统设计应考虑优先利用太阳能源加热热水；当太阳能不足时，再利用电辅助能源补充热能，以到达节能降耗的目的。

（4）系统处在豫北地区，冬季寒冷结冰。

因此应充分考虑太阳能及管路的冬季防冬问题。

（5）划要综合考虑场地结构和位置，合理设计太阳能设备的放置位置。

（6）太阳能系统的摆放和布局方式应巧妙设计，以解决太阳能太阳能系统的布局与摆放应与周围的建筑物相协调问题。

（7）太阳能系统应可靠、耐用、方便管理。

（8）在保证工程质量的前提下，尽可能降低工程造价，提高太阳能工程的性价比。

2．2设计依据（1） GB/T 18713-2002《太阳热水系统设计、安装及工程验收技术标准》（2） GB/T 20095-2006《太阳热水系统性能评定标准》（3） GB 50364-2005《民用建筑太阳热水系统应用技术标准》（4） GB 50015-2003《建筑给水排水设计标准》（5）GB/T 17581-1998《真空管太阳集热器》（6） GB/T 17049-2005《全玻璃真空太阳集热管》（7）GB/T 6424-1997《平板型太阳集热器技术条件》〔8〕用户要求2．3系统基本设计（1）根据北京地区冬季寒冷结冰的特点，选用抗冻性强、热效率高、经济实惠的全玻璃真空管太阳集热器。

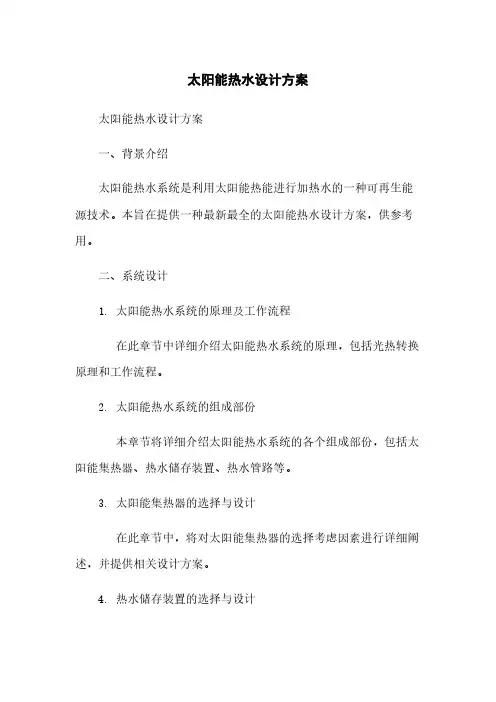

太阳能热水设计方案太阳能热水设计方案一、背景介绍太阳能热水系统是利用太阳能热能进行加热水的一种可再生能源技术。

本旨在提供一种最新最全的太阳能热水设计方案，供参考用。

二、系统设计1. 太阳能热水系统的原理及工作流程在此章节中详细介绍太阳能热水系统的原理，包括光热转换原理和工作流程。

2. 太阳能热水系统的组成部份本章节将详细介绍太阳能热水系统的各个组成部份，包括太阳能集热器、热水储存装置、热水管路等。

3. 太阳能集热器的选择与设计在此章节中，将对太阳能集热器的选择考虑因素进行详细阐述，并提供相关设计方案。

4. 热水储存装置的选择与设计本章节将介绍热水储存装置的选择与设计，包括容量计算、材料选用等。

5. 热水管路的设计与布置在此章节中，将详细介绍热水管路的设计与布置，包括管道材料、管道直径、斜率等。

6. 辅助加热装置设计本章节将阐述太阳能热水系统中的辅助加热装置的设计，以保证系统的稳定性和可靠性。

三、性能计算与优化1. 太阳能热水系统的性能计算在此章节中，将对太阳能热水系统的性能进行计算，包括日热水产量、能量利用系数等。

2. 太阳能热水系统的优化方法本章节将介绍太阳能热水系统的优化方法，包括光热转换效率的提高、系统结构的优化等。

四、施工与安装1. 太阳能热水系统的施工准备工作在此章节中，将详细介绍太阳能热水系统施工前的准备工作，包括场地选择、安全措施等。

2. 太阳能集热器的安装本章节将阐述太阳能集热器的安装步骤及注意事项。

3. 热水储存装置与管路的安装在此章节中，将详细介绍热水储存装置和管路的安装方法。

五、维护与保养1. 太阳能热水系统的日常维护在此章节中，将介绍太阳能热水系统的日常维护方法，包括清洗、防冻等。

2. 太阳能热水系统的定期保养本章节将阐述太阳能热水系统的定期保养内容及频率。

六、附件本所涉及附件如下：1. 太阳能热水系统设计示意图2. 太阳能集热器选型表格3. 热水储存装置容量计算表格4. 太阳能热水系统施工安装说明书5. 日常维护记录表七、法律名词及注释本所涉及的法律名词及注释如下：1. 可再生能源：指能够源源不断地产生并不断更新的能源，如太阳能、风能等。

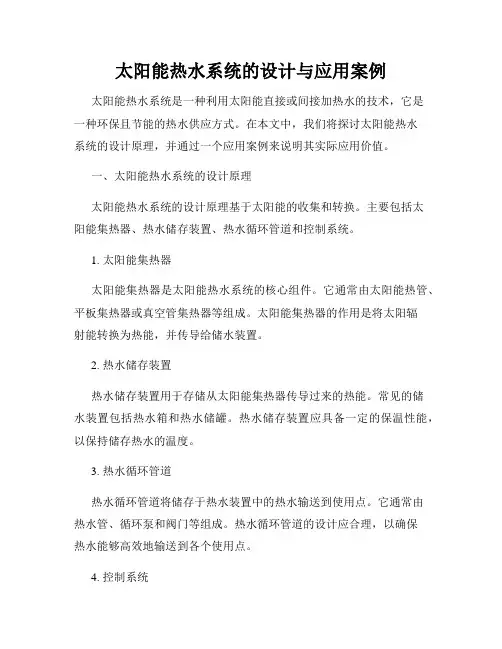

太阳能热水系统的设计与应用案例太阳能热水系统是一种利用太阳能直接或间接加热水的技术，它是一种环保且节能的热水供应方式。

在本文中，我们将探讨太阳能热水系统的设计原理，并通过一个应用案例来说明其实际应用价值。

一、太阳能热水系统的设计原理太阳能热水系统的设计原理基于太阳能的收集和转换。

主要包括太阳能集热器、热水储存装置、热水循环管道和控制系统。

1. 太阳能集热器太阳能集热器是太阳能热水系统的核心组件。

它通常由太阳能热管、平板集热器或真空管集热器等组成。

太阳能集热器的作用是将太阳辐射能转换为热能，并传导给储水装置。

2. 热水储存装置热水储存装置用于存储从太阳能集热器传导过来的热能。

常见的储水装置包括热水箱和热水储罐。

热水储存装置应具备一定的保温性能，以保持储存热水的温度。

3. 热水循环管道热水循环管道将储存于热水装置中的热水输送到使用点。

它通常由热水管、循环泵和阀门等组成。

热水循环管道的设计应合理，以确保热水能够高效地输送到各个使用点。

4. 控制系统控制系统用于监测和调节太阳能热水系统的运行状态。

它通常由温度传感器、控制器和执行机构（如阀门或泵）等组成。

控制系统可以实现自动控制、定时控制和温度调节等功能，以满足不同使用需求。

二、太阳能热水系统的应用案例以下是一家住宅小区中太阳能热水系统的应用案例。

该小区共有100户居民，为了满足居民们的热水需求，设计了一套太阳能热水系统。

该系统采用平板集热器作为太阳能集热器，并设置了50台热水箱作为热水储存装置。

所有的热水储存装置都通过热水循环管道连接起来，以实现热水的输送。

为了保证热水的稳定供应，系统还安装了控制系统，根据不同的需求自动调节太阳能热水系统的运行。

在实际应用中，该太阳能热水系统取得了显著的效果。

首先，它能够满足小区居民的热水需求，几乎不需要使用传统的电热水器或燃气热水器。

其次，太阳能热水系统的运行非常稳定，几乎不受外界环境影响。

再次，该系统的安装和维护成本相对较低，具有一定的经济效益。

太阳能热⽔⼯程闭式系统（承压系统）设计⽅案太阳能热⽔⼯程闭式系统(承压系统) ⼀、太阳能热⽔⼯程闭式系统（承压系统）设计依据和设计标准 1、太阳能热⽔⼯程闭式系统（承压系统）⼯程概况 XXX⽣活热⽔主要⽤于淋浴和⾯盆，分布在地下⼀层⾄地上三层。

原设计⽤⽔量为15吨/天，现有系统热⽔管道供⽔管径DN80，回⽔管径DN50，本系统-东莞热泵要求24⼩时供热⽔，其中⽤⽔⾼峰时间为11:30～14:00，15:30～16:30。

热⽔⽔温要求不低于45℃。

太阳能热⽔⼯程的设备安装位置要求：集热器安装在纪念堂屋顶上檐，离地下⼀层⾼度约40⽶，安装后不影响纪念堂整体外观。

换热器、⽔箱、辅助电加热设备、控制柜等相关辅助设备安装在纪念堂地下⼀层。

最不利的⽤⽔点⾼度为35⽶。

辅助能源：辅助能源采⽤电锅炉。

2、太阳能热⽔⼯程闭式系统（承压系统）设计指标： 此⽅案中，我们选择春分所在⽉倾斜⾯上的⽇均辐照量(19.308MJ/m2)为标准。

安装总集热⾯积为178.4㎡的太阳能集热系统。

在设计条件(基础⽔温15℃，集热效率为0.60，⽔箱及管道损失为0.10)下,系统在没有外物遮挡的情况下可以将15000㎏温升30℃。

3、太阳能热⽔⼯程闭式系统（承压系统）当地⽓象资料 基础⽔温：15℃ 太阳辐照资料 根据国家⽓象中⼼提供的《中国⽓象辐射资料年册》(2001年)中，北京(区站号：54511;东经：116o28?;北纬：39o48?;观测点海拔⾼度：31.3m)的⽉⽇均及年总辐射数据(单位MJ/m2)： ⼆、太阳能热⽔⼯程闭式系统（承压系统）运⾏原理及说明 我们根据⽤户要求，结合贵⽅的实际⽤⽔情况，确定采⽤U型管集热器、远程控制柜(包括传感器)、保温⽔箱等主要设备，来完成贵⽅需求的各项功能。

1、太阳能热⽔⼯程闭式系统-东莞空⽓能热泵（承压系统）系统原理图： 2、太阳能热⽔⼯程闭式系统（承压系统）运⾏原理 (1)、说明：循环泵P，备⽤泵Pb，温度T,⽔位L，电磁阀DCF,锅炉B。

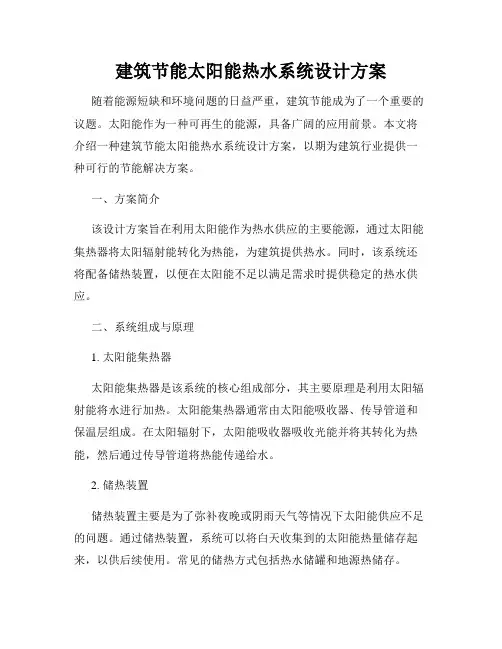

建筑节能太阳能热水系统设计方案随着能源短缺和环境问题的日益严重，建筑节能成为了一个重要的议题。

太阳能作为一种可再生的能源，具备广阔的应用前景。

本文将介绍一种建筑节能太阳能热水系统设计方案，以期为建筑行业提供一种可行的节能解决方案。

一、方案简介该设计方案旨在利用太阳能作为热水供应的主要能源，通过太阳能集热器将太阳辐射能转化为热能，为建筑提供热水。

同时，该系统还将配备储热装置，以便在太阳能不足以满足需求时提供稳定的热水供应。

二、系统组成与原理1. 太阳能集热器太阳能集热器是该系统的核心组成部分，其主要原理是利用太阳辐射能将水进行加热。

太阳能集热器通常由太阳能吸收器、传导管道和保温层组成。

在太阳辐射下，太阳能吸收器吸收光能并将其转化为热能，然后通过传导管道将热能传递给水。

2. 储热装置储热装置主要是为了弥补夜晚或阴雨天气等情况下太阳能供应不足的问题。

通过储热装置，系统可以将白天收集到的太阳能热量储存起来，以供后续使用。

常见的储热方式包括热水储罐和地源热储存。

3. 热水供应系统热水供应系统包括热水管道、水泵和热交换器等组成部分。

热水管道将太阳能集热器产生的热水传输到需要热水的地方，水泵则负责将热水提供给用户。

热交换器起到了分离传统冷热水系统和太阳能集热器的作用，确保水质卫生安全。

三、系统优势1. 节能环保太阳能作为绿色能源，具备无污染、无噪音等特点，使用太阳能作为热水供应的主要能源，可以大大减少对传统能源的依赖，降低对环境的污染。

2. 经济效益虽然太阳能设备的投资较高，但长期使用来看，太阳能热水系统的运营成本较低。

太阳能资源充足的地区，太阳能热水系统可以实现长期的节能和减排效益，为用户节约用水和用能费用。

3. 可持续发展太阳能资源是可再生的，通过合理利用太阳能热水系统，可以有效延长非可再生能源的使用寿命。

这有助于保护自然资源，推动社会可持续发展。

四、需注意的问题1. 设备选型与维护在设计和选择系统设备时，需要考虑到当地的太阳能资源充足程度、季节变化等因素。

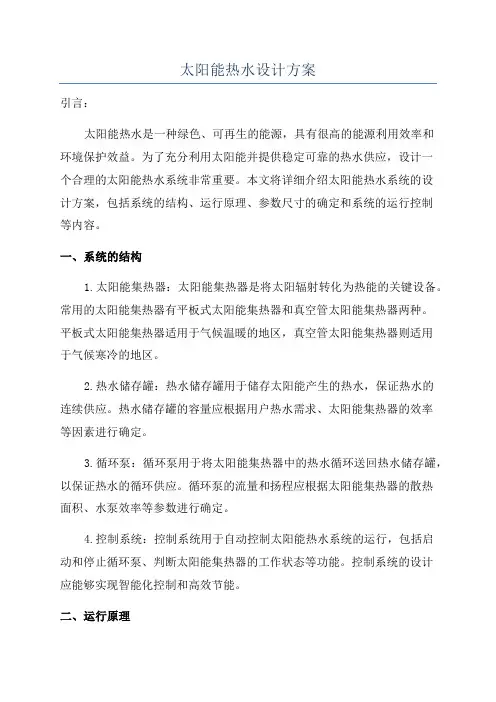

太阳能热水设计方案引言：太阳能热水是一种绿色、可再生的能源，具有很高的能源利用效率和环境保护效益。

为了充分利用太阳能并提供稳定可靠的热水供应，设计一个合理的太阳能热水系统非常重要。

本文将详细介绍太阳能热水系统的设计方案，包括系统的结构、运行原理、参数尺寸的确定和系统的运行控制等内容。

一、系统的结构1.太阳能集热器：太阳能集热器是将太阳辐射转化为热能的关键设备。

常用的太阳能集热器有平板式太阳能集热器和真空管太阳能集热器两种。

平板式太阳能集热器适用于气候温暖的地区，真空管太阳能集热器则适用于气候寒冷的地区。

2.热水储存罐：热水储存罐用于储存太阳能产生的热水，保证热水的连续供应。

热水储存罐的容量应根据用户热水需求、太阳能集热器的效率等因素进行确定。

3.循环泵：循环泵用于将太阳能集热器中的热水循环送回热水储存罐，以保证热水的循环供应。

循环泵的流量和扬程应根据太阳能集热器的散热面积、水泵效率等参数进行确定。

4.控制系统：控制系统用于自动控制太阳能热水系统的运行，包括启动和停止循环泵、判断太阳能集热器的工作状态等功能。

控制系统的设计应能够实现智能化控制和高效节能。

二、运行原理太阳能热水系统主要运用太阳能集热器将太阳辐射能转化为热能。

当太阳能集热器的温度高于热水储存罐中的水温时，循环泵开始工作，将太阳能集热器中的热水通过循环泵送入到热水储存罐中。

当太阳能集热器的温度低于热水储存罐中的水温时，循环泵停止工作，保持热水储存罐中的热水温度。

三、参数尺寸的确定1.太阳能集热器的面积：太阳能集热器的面积大小直接影响系统的热效益。

根据经验公式，太阳能集热器的面积可按照每人热水用量5-6平方米进行计算，然后根据系统实际情况进行适当调整。

2.热水储存罐的容量：根据用户热水需求和系统供热能力来确定热水储存罐的容量。

一般来说，每个居民的热水需求为50-100升/人/天，可以根据这个数据来确定热水储存罐的容量。

3.循环泵的流量和扬程：循环泵的流量和扬程应根据太阳能集热器的散热面积和水泵效率来确定。

太阳能热水系统设计首先，在太阳能收集方面，可以使用太阳能集热器将太阳能转化为热能。

常见的太阳能集热器包括平板集热器和真空管集热器。

平板集热器由一个黑色的吸热板、管道和玻璃罩组成，它可以吸收太阳辐射的热能，并将其传递给水。

真空管集热器由多个玻璃真空管组成，每个管内有一个热管，它们可以将热能传递给集中管，再通过管道传递给水。

选择太阳能集热器时，需要考虑其效率、耐用性和成本等因素。

其次，在热水储存方面，可以使用热水储罐来储存热水。

热水储罐通常包括外壳、保温层和内胆。

保温层可以减少热能的散失，并保持热水的温度。

热水储罐的容量应根据需要来确定，以确保足够的热水供应。

此外，可以考虑安装热水循环系统，将冷水输送至太阳能集热器，以提高热水储存的效率。

最后，在热水利用方面，可以采用不同的方式将热水用于热水供应。

常见的方式包括热水循环系统、热水地暖和热水器等。

热水循环系统可以将热水循环供应给不同的用水点，以减少热水的等待时间。

热水地暖可以通过将热水通入地暖管道来实现室内供暖。

热水器可以提供热水供应，以满足日常生活和洗浴等需求。

选择热水利用方式时，需要考虑其效率、适用性和经济性等因素。

除了上述设计要素，还需要考虑太阳能热水系统的运行和维护。

太阳能热水系统的运行需要考虑太阳能的可利用程度和供热需求之间的匹配。

可以通过安装温度控制和循环泵来控制太阳能热水系统的运行。

此外，还需要定期检查和清洁太阳能集热器，以确保其正常运行和高效利用太阳能。

综上所述，太阳能热水系统的设计需要同时考虑太阳能收集、热水储存和利用等方面。

通过选择适合的太阳能集热器、热水储罐和热水利用方式，可以实现太阳能热水系统的高效和可持续利用。

此外，还需要注意系统的运行和维护，以确保系统的正常运行和使用。

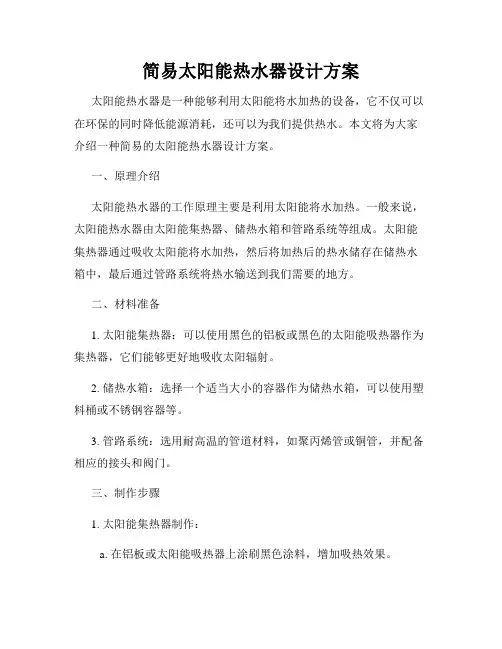

简易太阳能热水器设计方案太阳能热水器是一种能够利用太阳能将水加热的设备，它不仅可以在环保的同时降低能源消耗，还可以为我们提供热水。

本文将为大家介绍一种简易的太阳能热水器设计方案。

一、原理介绍太阳能热水器的工作原理主要是利用太阳能将水加热。

一般来说，太阳能热水器由太阳能集热器、储热水箱和管路系统等组成。

太阳能集热器通过吸收太阳能将水加热，然后将加热后的热水储存在储热水箱中，最后通过管路系统将热水输送到我们需要的地方。

二、材料准备1. 太阳能集热器：可以使用黑色的铝板或黑色的太阳能吸热器作为集热器，它们能够更好地吸收太阳辐射。

2. 储热水箱：选择一个适当大小的容器作为储热水箱，可以使用塑料桶或不锈钢容器等。

3. 管路系统：选用耐高温的管道材料，如聚丙烯管或铜管，并配备相应的接头和阀门。

三、制作步骤1. 太阳能集热器制作：a. 在铝板或太阳能吸热器上涂刷黑色涂料，增加吸热效果。

b. 将太阳能集热器固定在支架上，确保它能够与太阳保持最佳角度。

c. 将集热器连接到管路系统的进水口。

2. 储热水箱制作：a. 选择一个适当大小的容器，确保能够储存足够的热水。

b. 在容器上开启进水口和出水口，并确保它们与管路系统相连接。

3. 管路系统搭建：a. 将管道与太阳能集热器和储热水箱连接起来，确保管道畅通无阻。

b. 根据需要，可以在管道上安装调节阀和水泵等设备来控制水流量和水温。

四、使用与维护1. 使用前，需要确保太阳能集热器的方位与太阳保持一致，以便最大程度地吸收太阳能。

2. 水箱和管路系统中的水需要定期更换，以保持水质清洁。

3. 涂刷在集热器表面的黑色涂料可能会因长时间使用而磨损，需要定期检查并修复。

五、效果展示这种简易太阳能热水器设计方案可以充分利用太阳能将水加热。

在晴朗的天气条件下，它可以为我们提供足够的热水供应，减少我们对传统能源的依赖。

而且，这种方案的制作和使用成本相对较低，非常适合个人使用。

六、结论通过本文的介绍，我们了解到了一种简易的太阳能热水器设计方案。

太阳能空气能热水工程施工设计方案目录一、前言 (2)1.1 编制依据 (2)1.2 工程概况 (3)二、施工准备 (4)2.1 施工材料准备 (5)2.2 施工设备准备 (6)2.3 施工人员准备 (7)三、施工方法 (8)3.1 太阳能集热器安装 (10)3.2 空气能热水器安装 (11)3.3 输配水管道安装 (12)3.4 整体系统调试与试运行 (14)四、施工流程 (15)4.1 地基处理与基础施工 (16)4.2 集热器及热水器安装 (17)4.3 输配水管道敷设 (18)4.4 系统调试与试运行 (19)4.5 竣工验收与移交 (20)五、质量控制与安全管理 (22)5.1 质量控制措施 (23)5.2 安全管理措施 (24)六、施工进度计划与资源配置 (25)6.1 施工进度计划 (26)6.2 资源配置计划 (27)七、施工注意事项与常见问题解决 (28)7.1 施工注意事项 (29)7.2 常见问题及解决措施 (30)八、维护与保养指南 (32)8.1 日常检查项目 (33)8.2 定期维护保养 (34)九、总结与展望 (34)9.1 工程总结 (35)9.2 发展展望 (36)一、前言随着全球能源危机的加剧和环保意识的不断提高，新能源技术的发展已经成为各国政府和企业关注的焦点。

在过去的几年里，太阳能和空气能作为一种清洁、可再生的能源，已经在建筑领域得到了广泛的应用。

本设计方案旨在为太阳能空气能热水工程提供一种系统化、一体化的施工安装方案，以提高建筑物的能源利用效率，降低运行成本，保护环境。

本设计方案根据我国现行的建筑规范和标准，结合太阳能和空气能技术的特点，详细阐述了太阳能空气能热水工程施工的关键环节和技术要求。

我们还将对施工过程中可能遇到的问题提出相应的解决方案，以确保工程的顺利进行和高质量完成。

1.1 编制依据本工程施工设计方案是根据国家相关法规、标准以及行业标准进行编制的，具体依据如下：《建筑设计规范》（GB500962：该规范对于建筑物的设计要求进行了详细规定，包括太阳能热水系统的安装位置、安装方式等。

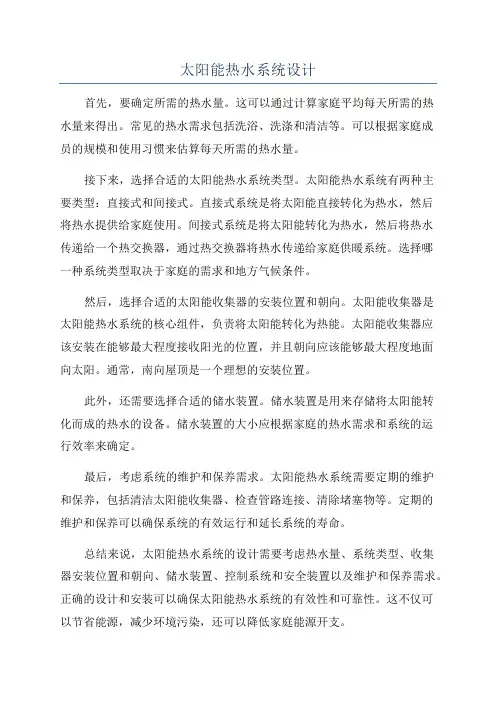

太阳能热水系统设计首先，要确定所需的热水量。

这可以通过计算家庭平均每天所需的热水量来得出。

常见的热水需求包括洗浴、洗涤和清洁等。

可以根据家庭成员的规模和使用习惯来估算每天所需的热水量。

接下来，选择合适的太阳能热水系统类型。

太阳能热水系统有两种主要类型：直接式和间接式。

直接式系统是将太阳能直接转化为热水，然后将热水提供给家庭使用。

间接式系统是将太阳能转化为热水，然后将热水传递给一个热交换器，通过热交换器将热水传递给家庭供暖系统。

选择哪一种系统类型取决于家庭的需求和地方气候条件。

然后，选择合适的太阳能收集器的安装位置和朝向。

太阳能收集器是太阳能热水系统的核心组件，负责将太阳能转化为热能。

太阳能收集器应该安装在能够最大程度接收阳光的位置，并且朝向应该能够最大程度地面向太阳。

通常，南向屋顶是一个理想的安装位置。

此外，还需要选择合适的储水装置。

储水装置是用来存储将太阳能转化而成的热水的设备。

储水装置的大小应根据家庭的热水需求和系统的运行效率来确定。

最后，考虑系统的维护和保养需求。

太阳能热水系统需要定期的维护和保养，包括清洁太阳能收集器、检查管路连接、清除堵塞物等。

定期的维护和保养可以确保系统的有效运行和延长系统的寿命。

总结来说，太阳能热水系统的设计需要考虑热水量、系统类型、收集器安装位置和朝向、储水装置、控制系统和安全装置以及维护和保养需求。

正确的设计和安装可以确保太阳能热水系统的有效性和可靠性。

这不仅可以节省能源，减少环境污染，还可以降低家庭能源开支。

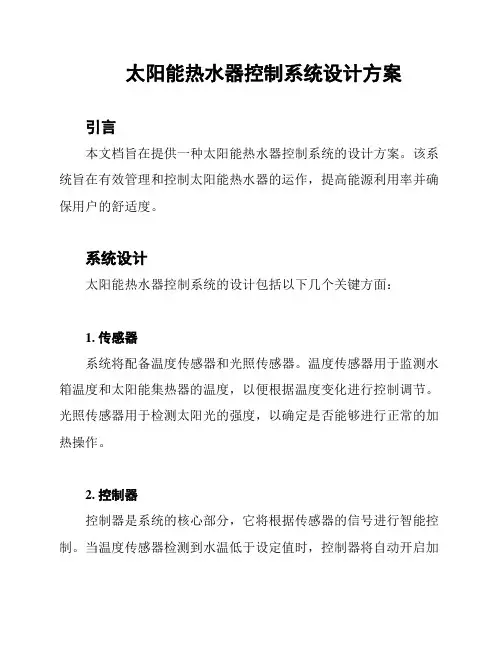

太阳能热水器控制系统设计方案
引言
本文档旨在提供一种太阳能热水器控制系统的设计方案。

该系统旨在有效管理和控制太阳能热水器的运作，提高能源利用率并确保用户的舒适度。

系统设计
太阳能热水器控制系统的设计包括以下几个关键方面：
1. 传感器
系统将配备温度传感器和光照传感器。

温度传感器用于监测水箱温度和太阳能集热器的温度，以便根据温度变化进行控制调节。

光照传感器用于检测太阳光的强度，以确定是否能够进行正常的加热操作。

2. 控制器
控制器是系统的核心部分，它将根据传感器的信号进行智能控制。

当温度传感器检测到水温低于设定值时，控制器将自动开启加
热装置以提供热水。

当光照传感器检测到太阳光强度较低时，控制器将停止加热操作，以避免能源的浪费。

3. 电源系统
系统将使用太阳能电池板作为主要电源。

太阳能电池板将将净化太阳能转换为电能供系统使用。

此外，系统还将配备备用电源以确保系统在夜晚或阴雨天气时仍然能够正常运行。

4. 用户界面
系统将具备一个用户界面，以便用户能够方便地了解系统的状态和进行操作。

用户界面将显示当前水温、光照强度以及系统的工作状态。

用户可以通过界面对系统进行手动控制，如调整水温和加热时间等。

总结
本设计方案提供了一种简单而有效的太阳能热水器控制系统。

通过合理利用传感器和智能控制，该系统能够提高能源利用率，满足用户的热水需求，同时减少能源浪费。

该设计方案的实施将有助于推动太阳能热水器的发展和应用。

《制作简易太阳能热水器》作业设计方案
一、项目背景：
太阳能是一种清洁、可更生的能源，被广泛应用于热水器等领域。

本项目旨在设计制作一个简易的太阳能热水器，通过太阳能的热能转换，实现热水的供应。

二、项目目标：
1. 设计制作一个简易的太阳能热水器，实现热水的加热功能；
2. 了解太阳能热水器的工作原理，培养学生动手能力和实践能力；
3. 提高学生对清洁能源的认识，培养环保认识。

三、项目材料：
1. 空心玻璃管：用于吸收太阳能；
2. 铝合金板：用于固定和支持空心玻璃管；
3. 热水箱：用于储存热水；
4. 绝热材料：用于保温；
5. 水泵：用于循环热水。

四、项目步骤：
1. 制作空心玻璃管吸热器：将空心玻璃管固定在铝合金板上，保证太阳能充分吸收；
2. 制作热水箱：在热水箱内部安装绝热材料，确保热水的保温效果；
3. 毗连水泵：将水泵与热水箱毗连，实现热水的循环；
4. 完成组装：将空心玻璃管吸热器与热水箱毗连，确保热水的供应。

五、项目评估：
1. 项目实施过程中的合作情况；
2. 太阳能热水器的加热效果；
3. 学生对太阳能和清洁能源的认识水平。

六、项目总结：
通过本项目标设计制作，学生不仅了解了太阳能热水器的工作原理，还培养了动手能力和实践能力。

同时，提高了学生对清洁能源的认识，培养了环保认识，为未来的可持续发展打下良好基础。

太阳能热水系统设计方案一．条件及用户要求该宾馆要求做出15吨太阳能热水系统设计方案。

二．简要设计2．1设计依据（1） GB/T18713-2002《太阳热水系统设计、安装及工程验收技术规范》（2）GB50015-2003《建筑给水排水设计规范》3）2．2设计方案主要考虑的几个问题（1）优先利用太阳能源。

（2）控制系统的全自动化、智能化、先进性.2．3系统基本设计（1）采用直流式定温放水+温差循环太阳热水系统，达到充分利用太阳能，只要有太阳，就有能洗澡的热水的效果，避免了家用热水器和循环式太阳热水系统存在的弊病。

（2）采用自限温伴热带防冻与管路低温自动循环防冻相结合，双重防冻保护。

（3）采用先进的中央快速热水器作为太阳能的补充能源，当遇阴雨天气太阳能不足时系统自动切换至电辅助加热模式，客人的全天候用水需求。

3、理论计算3．1用热水量确定按宾馆要求满足每天供热水15吨（集热面积为20吨集热面积）。

3、2全玻璃真空管产热水量计算单支管的采光面积（Aperture Area）：外管内直径（58-2×2）×有效长度（800-80）= 92880mm²南北竖放时的入射角修正系数：3.3真空太阳集热管数量确定共计布置集热块：20块。

总的集热面积：8.5m²×20块=170m²。

真空管只数：120只×20块=2400只。

4、关键设备与配件选型4．1太阳集热器在北方高寒地区使用。

冬季结冰，但最低气温在零下20℃以上，考虑到全年使用，因此选择真空管集热器。

目前真空管集热器分家用和工程用两大类别，家用产品储热水箱和太阳能集热管为一体结构，结构简单，适合家庭或小面积工程使用；工程用集热器没有储热水箱，可根据现场情况任意串并联，并根据采光面积大小合理配置1个水箱。

系统运行便于控制且用水方便。

4．2控制器选用德国西门子公司生产的PLC可编程控制器，控制程序采用我公司研发的太阳能工程系统专用控制程序，功能强大，可实现任意功能的自动控制，可根据实际任意更改和升级控制程序，并可远程监控。

宿舍太阳能热水工程方案一、项目概述宿舍太阳能热水工程是利用太阳能作为能源，通过太阳能集热器将太阳能转化为热能，供应宿舍的热水使用。

宿舍太阳能热水工程对于环保、节能和减少用电成本具有重要意义。

本工程的目标是为宿舍提供稳定可靠的热水供应，减少宿舍用电成本，同时减少对传统能源的依赖，推动绿色能源利用。

二、项目背景目前，宿舍的热水供应主要依靠电能或者燃气能源，这既增加了宿舍的用电成本，也对环境产生了负面影响。

而太阳能作为一种清洁、可再生的能源，具有很大的发展潜力。

因此，引入太阳能热水工程是一种有效的方式，能够减少对传统能源的依赖，同时也有利于环保和节能。

三、项目建设内容1. 安装太阳能集热器：在宿舍屋顶或者宿舍周边区域，安装一定数量的太阳能集热器。

太阳能集热器的选择应考虑到其适应性、性能和可靠性，并保证其能够满足宿舍热水的使用需求。

2. 架设输送管道：在太阳能集热器与宿舍热水设备之间，架设输送管道，确保热水能够顺畅地输送到宿舍中。

3. 安装热水设备：在宿舍内部，安装热水设备，例如贮水器或者热水循环系统，用于储存和分发太阳能热水。

四、技术路线1. 太阳能集热器选择：在选择太阳能集热器时，应综合考虑其适应性、热效率、耐久性和稳定性。

目前，常见的太阳能集热器有平板式太阳能集热器和真空管式太阳能集热器等。

根据实际情况，选择合适的太阳能集热器。

2. 管道设计：管道设计应考虑输送效率和安全性，保证热水能够顺畅地输送到宿舍中。

同时，应合理布局管道，避免管道过长或者过于复杂，减少能源损失。

3. 热水设备选择：在宿舍内部安装热水设备时，应选择有较高节能性能和稳定性的设备，可以考虑燃气热水器、太阳能热水器或者热水循环系统等。

五、项目实施步骤1. 前期准备：确定项目实施方案，编制工程预算和计划，组织相关技术人员进行现场勘察和设计。

2. 太阳能集热器安装：根据设计方案，安排专业团队进行太阳能集热器的安装工作，完成集热器的调试和联调工作。

太阳能热水工程方案
目录
1. 太阳能热水工程方案概述
1.1 太阳能热水工程的基本原理
1.2 太阳能热水系统构成
1.3 太阳能热水工程的应用范围
2. 太阳能热水工程方案的优势
2.1 环保节能
2.2 经济实惠
2.3 可再生性能
3. 太阳能热水工程方案的实施步骤
3.1 方案设计
3.2 设备选型
3.3 安装调试
4. 太阳能热水工程方案的维护管理
4.1 定期清洗
4.2 检查修复
4.3 保养保养
太阳能热水工程方案概述
太阳能热水工程是利用太阳能作为能源，通过集热器将太阳辐射转换为热能，再通过热交换装置将热能传递给水，从而提供热水。

太阳能热水工程在居民生活、工业生产等领域有着广泛的应用。

太阳能热水系统一般由太阳能集热器、热水储罐、水循环系统和控制系统等部分组成。

通过集热器将太阳能转化为热能，再经过传热器将热能传递给水，使水加热。

这样就实现了利用太阳能提供热水的过程。

太阳能热水工程在民用建筑、工业生产等领域中有着广泛的应用，
能够满足人们对热水的需求，同时具有节能环保、经济实惠、可再生等优点，是一种具有广阔发展前景的绿色能源方案。

太阳能热水系统设计专篇一、设计说明:1、设计依据:《建筑给水排水设计规范》GB 50015-2003《民用建筑太阳能热水系统应用技术规范》GB 50364-2005《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002建筑设计图纸及业主提供的资料和设计要求。

2、工程概况：本工程为爱平小区5#商住楼。

3、本工程采用整体式太阳能热水器,每个太阳能热水器为一独立。

系统，电辅助加热，每户的立管、控制线路、辅助加热线路集中设于管道井内，户内热水管道系统由住户自理；共设置了整体式太阳能热水器，计24只。

二、设计计算:1、设计参数:每户按3.5人计，热水用水标准取q=70L/p .d，热水温度tr=60°C, 冷水温度tl=4°C，用水时间为24，水源为市政直接供水，水质满足生活饮用水水质标准。

太阳能保证率选f=50%。

2、太阳能集热系统设计：最大日用水量Qrd=70x3.5=245L/d，太阳能集热器总面积As=245x4.187x(60-4)x50%%%/13812/0.5/(1-0.2) =5.20m2，集热循环水箱有效容积V=50x5.20=260L，最大小时耗热量W=5.12x3.5x70x4187x(60-4)x0.983/86400=3346w，参照《太阳能热水系统与建筑一体化设计标准图集》苏J28-2007附录D，表（一）选用玻璃真空管整体式太阳能热水器MGQBCD58/2100/36-340/5.48/0.03/35°/D 。

共计24只；在满足上述设计指标的情况下，业主也可选用其他型号的产品。

3、管材、保温及其他：热水管采用交联铝塑复合管，卷材,公称压力1.0MPa，卡箍式连接；管道敷设时利用管道折角自由臂补偿管道的伸缩；保温采用25mm厚的泡沫橡塑为绝热层，外缠玻璃丝布两道,并采用玻璃钢铝箔防水;4、未尽事宜执行《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002及《民用建筑太阳能热水系统应用技术规范》GB 50364-2005的相关条文.。
