【CN209749396U】一种水培垂直绿化系统【专利】

专利名称：一种新型垂直绿化装置及系统专利类型：实用新型专利
发明人：黄俊宏
申请号：CN201822158945.2
申请日：20181221
公开号：CN209330688U
公开日：
20190903
专利内容由知识产权出版社提供
摘要：本实用新型提供一种新型垂直绿化装置及系统，其中，一种新型垂直绿化装置，包括柔性吊装带、固定组件、防偏离绳和花盆；柔性吊装带沿长度方向分别通过固定组件夹持有若干花盆；防偏离绳沿柔性吊装带长度方向依次与若干固定组件连接；固定组件可拆卸。

本实用新型提供的新型垂直绿化装置，通过柔性吊装带与花盆结合的设计，避免了大面积支架的安装；通过防偏离绳的设计，避免花盆随风飘摇造成安全事故；通过固定组件可拆卸，方便根据用户的需要或季节变换调节花盆间距，满足用户的使用需求。

本实用新型另外提供的新型垂直绿化系统，采用如上所述的新型垂直绿化装置，通过上支架和下支架的安装结构，提高整个系统的稳定性。

申请人：厦门市绿拾柒科技有限公司
地址：361115 福建省厦门火炬高新区(翔安)产业区翔星路88号台湾科技企业育成中心E202R室国籍：CN
代理机构：厦门加减专利代理事务所(普通合伙)
代理人：王春霞
更多信息请下载全文后查看。

专利名称：垂直绿化装置
专利类型：发明专利
发明人：程学伟
申请号：CN201510324867.7申请日：20150615
公开号：CN106305182A
公开日：
20170111
专利内容由知识产权出版社提供
摘要：本发明涉及一种垂直绿化装置，它包括：箱体；穿设在所述箱体上的进水管；设置在所述箱体内的储水层，所述储水层由SAF高吸水纤维组成，所述储水层与所述进水管连通；设置在所述箱体内并位于所述储水层上方的营养层，所述营养层由土壤经活性营养菌发酵而成；设置在所述箱体内并位于所述营养层上方的种植层，所述种植层包括种子。

本发明采用上述结构，具有以下优点：灵活性高，可根据实际面积需要随意裁剪大小；节约用水，特殊的保水结构，使得水分蒸发量大大减少，一年只需要浇一次水；绿色环保，装置中使用大量的废弃化纤，生活垃圾，将废弃物二次利用，既降低成本又保护环境；使用方便，维护简单。

申请人：常熟市永得利水刺无纺布有限公司
地址：215500 江苏省苏州市常熟市支塘镇任阳常盛工业园
国籍：CN
更多信息请下载全文后查看。

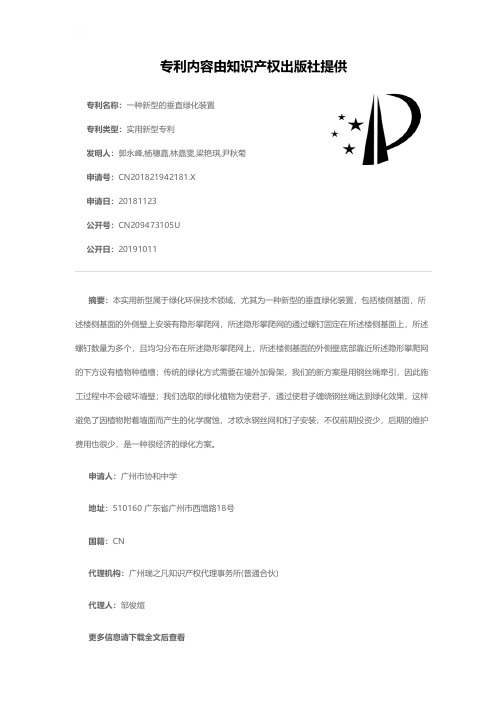

专利名称：一种新型的垂直绿化装置
专利类型：实用新型专利
发明人：郭永峰,杨穗嘉,林嘉雯,梁艳琪,尹秋菊申请号：CN201821942181.X
申请日：20181123
公开号：CN209473105U
公开日：
20191011
专利内容由知识产权出版社提供
摘要：本实用新型属于绿化环保技术领域，尤其为一种新型的垂直绿化装置，包括楼侧基面，所述楼侧基面的外侧壁上安装有隐形攀爬网，所述隐形攀爬网的通过螺钉固定在所述楼侧基面上，所述螺钉数量为多个，且均匀分布在所述隐形攀爬网上，所述楼侧基面的外侧壁底部靠近所述隐形攀爬网的下方设有植物种植槽；传统的绿化方式需要在墙外加骨架，我们的新方案是用钢丝绳牵引，因此施工过程中不会破坏墙壁；我们选取的绿化植物为使君子，通过使君子缠绕钢丝绳达到绿化效果，这样避免了因植物附着墙面而产生的化学腐蚀，才欧永钢丝网和钉子安装，不仅前期投资少，后期的维护费用也很少，是一种很经济的绿化方案。

申请人：广州市协和中学
地址：510160 广东省广州市西增路18号
国籍：CN
代理机构：广州瑞之凡知识产权代理事务所(普通合伙)
代理人：邹俊煊
更多信息请下载全文后查看。

专利名称：一种垂直绿化装置专利类型：实用新型专利
发明人：王卫东,王海东,杨帆申请号：CN201721329215.3申请日：20171016
公开号：CN207505531U
公开日：
20180619
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种垂直绿化装置，该垂直绿化装置包括供水系统、种植组件，供水系统包括蓄水箱以及水泵，水泵的泵出口连接设有供水管，种植组件包括种植盒，种植盒为多层垂直设置且固定于蓄水箱的一侧，供水管的一端位于最上层种植盒的内部；种植盒顶部设有支撑板，支撑板在靠近蓄水箱的一侧向下倾斜设置，且倾斜面上开有过水孔，支撑板在远离蓄水箱一侧设有穿孔，穿孔内贯穿设有吸水绳，吸水绳上端与植被的根部基层连接，下端则容纳于种植盒内；种植盒的底部设有固定板，固定板的两侧向上倾斜设置，固定板在靠近蓄水箱一侧的倾斜面上开有过水孔，解决了上下层植被水分、营养吸收不均衡的问题，能充分将水分以及营养输送到各个植被根部。

申请人：杭州竣阳建设工程有限公司
地址：311400 浙江省杭州市富阳区常绿镇大章村庙下畈160号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821898561.8(22)申请日 2018.11.19(73)专利权人 东华理工大学地址 344000 江西省抚州市学府路56号(72)发明人 王晓勤　金建华　何菁菁　宋洋洋　何蓉萍　韦婷婷　秦利东　周鑫　(74)专利代理机构 南昌丰择知识产权代理事务所(普通合伙) 36137代理人 吴称生(51)Int.Cl.A01K 63/00(2017.01)A01G 9/02(2018.01)A01G 31/02(2006.01)A01G 25/02(2006.01)A01K 63/06(2006.01)(54)实用新型名称一种垂直绿化水景结构(57)摘要本实用新型公开了一种垂直绿化水景结构，包括生态缸，生态缸顶部后侧分别连接侧板和后侧挡板，所述后侧挡板两竖直边分别和侧板固定密封连接，所述侧板和后侧挡板的顶部分别和遮蔽盖固定密封连接，遮蔽盖顶部设有音箱喇叭和蓝牙功放，所述蓝牙功放上设有蓝牙音频接收模块；所述遮蔽盖截面呈“L ”形，所述LED背景灯串固定安装在遮蔽盖内侧，所述喷管连接有若干喷头，若干喷头分别固定在遮蔽盖内侧，所述喷管外端和潜水泵的出水口连接。

本实用新型的优点：具备良好的视觉体验效果和良好的听觉体验效果，能够改善室内空气环境，能够根据不同使用者的喜好对花盆的数量和密度进行调整，方便使用者使用。

权利要求书1页 说明书4页 附图2页CN 209089715 U 2019.07.12C N 209089715U1.一种垂直绿化水景结构，包括生态缸（1）、潜水泵（2）、花盆（3）、花盆挂钩（3-1）、渗水孔（3-2）、挂杆支架（4）、花盆挂杆（5）、音箱喇叭（6）、蓝牙音频接收模块（7）、蓝牙功放（8）、遮蔽盖（9）、侧板（10）、喷管（15）、喷头（16）、LED背景灯串（17）和后侧挡板（18），其特征在于：生态缸（1）顶部后侧分别连接侧板（10）和后侧挡板（18），所述后侧挡板（18）两竖直边分别和侧板（10）固定密封连接，所述侧板（10）和后侧挡板（18）的顶部分别和遮蔽盖（9）固定密封连接，遮蔽盖（9）顶部设有音箱喇叭（6）和蓝牙功放（8），所述蓝牙功放（8）上设有蓝牙音频接收模块（7）；所述遮蔽盖（9）截面呈“L ”形，所述LED背景灯串（17）固定安装在遮蔽盖（9）内侧，所述喷管（15）连接有若干喷头（16），若干喷头（16）分别固定在遮蔽盖（9）内侧，所述喷管（15）外端和潜水泵（2）的出水口连接；所述侧板（10）两竖直边分别均匀安装有若干挂杆支架（4），若干花盆挂杆（5）放置于挂杆支架（4）上，所述花盆挂杆（5）上挂有若干花盆（3）。

专利名称：一种水培垂直绿化系统专利类型：实用新型专利
发明人：徐晓欢,徐波,唐红智
申请号：CN201820695692.X 申请日：20180510
公开号：CN208286094U
公开日：
20181228
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种水培垂直绿化系统，属于园林绿化技术领域，其技术方案要点包括框架，所述框架上设有种植盒和喷灌装置，所述框架的内壁两侧竖直设置有螺杆，两个所述螺杆之间间隔设置有若干个支撑杆，所述种植盒设置于所述支撑杆上且沿所述支撑杆长度方向分布，所述支撑杆的两端可拆卸连接有连接套，所述连接套与所述螺杆螺纹连接，所述框架的底部设置有用于驱动所述螺杆转动的驱动电机，本实用新型具有便于更换高处种植盒内植物的优点。

申请人：浙江赫元建设有限公司
地址：314051 浙江省嘉兴市南湖区广宜文苑8幢1305室-2
国籍：CN
代理机构：北京维正专利代理有限公司
代理人：戚小琴
更多信息请下载全文后查看。

专利名称：一种自吸水的垂直绿化装置专利类型：实用新型专利
发明人：邓伟华,岳忠海,高扬
申请号：CN201520108094.4
申请日：20150213
公开号：CN204598770U
公开日：
20150902
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种自吸水的垂直绿化装置，用于城市墙体和室内的绿化，包括多个垂直设置的种植器，所述的多个种植器通过连接绳相互连接，并且固定在墙体的固定点上，所述的种植器包括竖直设置并上部开口的种植瓶、设置在种植瓶外缘与连接绳连接的固定环以及设置在种植瓶内部的种植土，所述的种植器还包括吸水线和设置在种植瓶下方的浇灌容器，所述的浇灌容器外缘设有固定环，并且内部装有培养液，所述的种植瓶底部设有吸水孔，所述的吸水线一端设置在种植土里，另一端穿过吸水孔与培养液接触。

与现有技术相比，本实用新型具有自吸水、结构简单、成本低、绿色环保等优点。

申请人：上海园林工程设计有限公司
地址：200436 上海市虹口区四平路421弄107号E51室
国籍：CN
代理机构：上海科盛知识产权代理有限公司
代理人：宣慧兰
更多信息请下载全文后查看。

专利名称：一种垂直绿化种植装置专利类型：发明专利
发明人：姜欢,周毅雷,施鹏飞,史超申请号：CN201510864799.3申请日：20151201
公开号：CN105409628A
公开日：
20160323
专利内容由知识产权出版社提供
摘要：本发明涉及一种垂直绿化种植装置，包括支撑面板、Z型弯板、种植槽和光源补充板，所述Z型弯板的一侧与所述支撑面板的下部固定连接，从而该Z型弯板的上部与支撑面板之间形成挂接槽；所述种植槽一侧外部设置有挂钩板，种植槽经由所述挂钩板挂接于所述挂接槽内；种植槽远离所述支撑面板的一侧槽壁上沿插接有高强度聚酯材质网板，种植槽靠近所述支撑面板的一侧槽壁的上端高于所述高强度聚酯材质网板上端；种植槽的槽底铺设有网状聚酯材质底垫，并且槽底的中部向下隆起，在隆起处设置有透水孔，网状聚酯材质底垫与所述透水孔相对的部分高于透水孔。

本发明安装及拆卸简便，透水与透气性良好，在一定程度上改善了立体绿化的植物的生长条件。

申请人：江苏省建设工程设计院有限公司
地址：210019 江苏省南京市云龙山路88号烽火科技大厦B座14层
国籍：CN
代理机构：江苏致邦律师事务所
代理人：樊文红
更多信息请下载全文后查看。
