江苏省昆山市中考数学专题复习28《尺规作图》

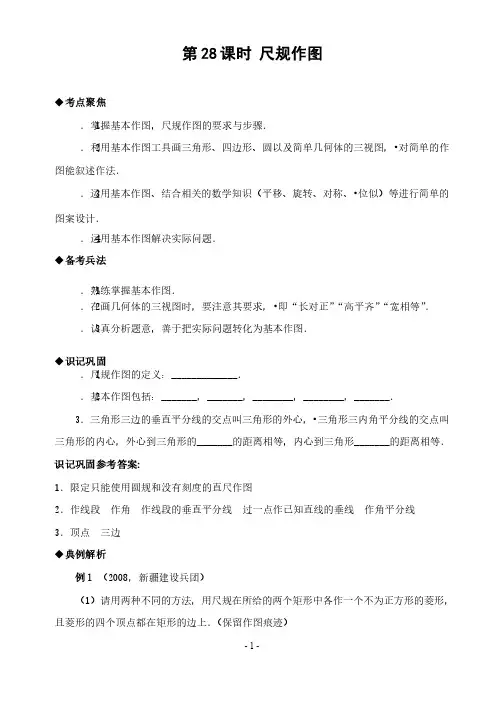

第28课时尺规作图◆考点聚焦1．掌握基本作图，尺规作图的要求与步骤．2．利用基本作图工具画三角形、四边形、圆以及简单几何体的三视图，•对简单的作图能叙述作法．3．运用基本作图、结合相关的数学知识（平移、旋转、对称、•位似）等进行简单的图案设计．4．运用基本作图解决实际问题．◆备考兵法1．熟练掌握基本作图．2．在画几何体的三视图时，要注意其要求，•即“长对正”“高平齐”“宽相等”．3．认真分析题意，善于把实际问题转化为基本作图．◆识记巩固1．尺规作图的定义：_____________．2．基本作图包括：_______，_______，________，________，_______．3．三角形三边的垂直平分线的交点叫三角形的外心，•三角形三内角平分线的交点叫三角形的内心，外心到三角形的_______的距离相等，内心到三角形_______的距离相等．识记巩固参考答案:1．限定只能使用圆规和没有刻度的直尺作图2．作线段作角作线段的垂直平分线过一点作已知直线的垂线作角平分线3．顶点三边◆典例解析例1 （2008，新疆建设兵团）（1）请用两种不同的方法，用尺规在所给的两个矩形中各作一个不为正方形的菱形，且菱形的四个顶点都在矩形的边上．（保留作图痕迹）（2）写出你的作法．解析（1）所作菱形如图①，②所示．说明：作法相同的图形视为同一种，例如类似图③，•图④的图形视图与图②是同一种．①②③④（2）图①的作法：作矩形A1B1C1D1四条边的中点E1，F1，G1，H1，连结H1E1，E1F1，G1F1，G1H1．四边形E1F1G1H1即为菱形．图②的作法：在B2C2上取一点E2，使E2C2>A2E2且E2不与B2重合，连结A2E2．以A2为圆心，A2E2为半径画弧，交A2D2于H2；以E2为圆心，A2E2为半径画弧，交B2C2于F2；连结H2F2，则四边形A2E2F2H2为菱形．例2 如图，已知∠AOB，OA=OB，点E在OB边上，四边形AEBF是矩形．请你只用无刻度的直尺在图中画∠AOB的平分线（请保留画图痕迹）．解析连结AB．因为OA=OB，因此△ABO为等腰三角形．要作出∠AOB的平分线，•只要确定出AB的中点即可．因AEBF为矩形，因此连结AB，EF，相交于M．根据矩形的性质，M即为AB的中点．连结OM，射线OM即为所求的角平分线．例3台球是一项高雅的体育运动，其中包含了许多物理学，几何学知识．如图是一个台球桌，目标球F与本球E之间有一个G球阻挡，现在击球者想通过击打E球先撞击球台的AB边，经过一次反弹后再撞击F球，他应将E球打到AB边上的哪一点？•请在图中用尺规作图这一点H，并作出E球的运行路线（不写画法，保留作图痕迹）．解析作点E关于直线AB的对称点E1，连结E1F，E1F与AB相交于点H，球E•的运动路线是EH→HF．点评本例是把实际问题通过抽象，把求H点的问题先转化为作E•点关于直线AB的对称点问题加以解决．数学课程标准对尺规作图提出了明确要求，是中考的重要内容之一，在复习时要掌握基本作图，要善于把具体问题的作图转化为基本作图．•学会对作图问题进行分析，归纳，掌握画法．◆中考热身1．（2008，江苏镇江）如图，在△ABC中，作∠ABC的平分线BD，交AC于D，作线段BD 的垂直平分线EF，分别交AB于E，BC于F，垂足为O，连结DF，在所作图中，寻找一对全等三角形，并加以证明．（不定作法，保留作图痕迹）2．（2008，山西太原）如图，在△ABC中，∠BAC=2∠C．（1）在图中作出△ABC的内角平分线AD；（要求：尺规作图，保留作图痕迹，•不写证明）（2）在已作出的图形中，写出一对相似三角形，并说明理由．3．（2008，四川成都）如图，已知点A是锐角∠MON内的一点，试分别在OM，ON上确定点B，点C，使ABC•的周长最小，写出你作图的主要步骤并标明你所确定的点_________．（要求画出草图，保留作图痕迹）◆迎考精练一、基础过关训练1．在Rt△ABC中，已知∠C=90°，AD是∠BAC的平分线．以AB上一点O为圆心，AD•为弦作⊙O（不写作法，保留作图痕迹）．2．请你画出一个以BC为底边的等腰△ABC，使底边上的高AD=BC．（1）求tanB和sinB的值．（2）在你所画的等腰△ABC中，假设底边BC=5米，求腰上的高BE．3．作一条直线，平分如图所示图形的面积：4．现有m，n两堵墙，两个同学分别站在A处和B处，请问小明在哪个区域内活动才不会被任何一个同学发现？（画图，用阴影表示）5．按下列要求作图，不写画法，要保留作图痕迹．（1）在图1中，作出AB的中点M，作出∠BCD的平分线CN，延长CD到点P，使DP=2CD；（2）如图2是一个破损的机器部件，它的残留边缘是圆弧，请作图找出圆弧所在的圆心．图1 图26．如图，Rt△ABC的斜边AB=5，cosA=35．（1）用尺规作图作线段AC的垂直平分线（保留作图痕迹，不要求写作法，证明）；（2）若直线L与AB，AC分别相交于D，E两点，求DE的长．7．成绵高速公路OA和绵广高速公路OB在绵阳市相交于点O，在∠AOB•内部有两个城镇C，D，若要修一个大型农贸市场P，使P到OA与OB的距离相等，且PC=PD，用尺规作出市场P的位置．（不写作法，保留作图痕迹）二、能力提升训练8．已知正方形ABCD的面积为S．（1）求作：四边形A1B1C1D1，使得点A1和点A关于点B对称，点B1和点B关于点C 对称，点C1和点C关于点D对称，点D1和点D关于点A对称；（只要求画出图形，不要求写作法）（2）用S1表示（1）中所作出的四边形A1B1C1D1的面积；（3）若将已知条件中的正方形改为任意四边形，面积仍为S，并按（1）•的要求作出一个新的四边形，面积为S2，则S1与S2是否相等？为什么？参考答案:中考热身1．解：（1）画角平分线，线段的垂直平分线．（2）△BOE≌△BOF≌△DOF．证明（略）2．解：（1）如图，AD即为所求（2）△ABD∽△CBA，理由如下：∵AD平分∠BAC，∠BAC=2∠C，∴∠BAD=∠BCA．又∵∠B=∠B，∴△ABD∽△CBA．3．分别作点A关于OM，ON的对称点A′，A″；连结A′A″，分别交OM，ON于点B，点C，则点B，点C即为所求作图略迎考精练基础过关训练1．点拨：作AD的垂直平分线与AB的交点即为圆心，OA为半径．（作图略）2．解：①画线段BC：②作BC的垂直平分线MN与BC相交于D；③在DM上截取DA=BC；④连结AB，AC，△ABC即为所求．（1）tanB=2，sinB=255，（2）BE=25米．3．点拨：过几何体中心的任一条直线均可将该图形分成面积相等的两部分．（•如图）4．解：小明在图中的阴影部分区域就不会被两个同学发现．5．（1）作图略．（2）点拨：在残片的圆弧上任选两条弦，分别作它们的中垂线，其交点即为圆心．6．点拨：（1）①分别以A，C为圆心，以大于12AC为半径画弧，两弧相交于M，N；•②连结MN，过MN的直线即为所求的直线L．（2）DE=2． 7．点拨：（1）作∠AOB的角平分线OE；（2）作DC的垂直平分线MN；（3）MN 交OE 于P 点，P 即为所求． 能力提升训练8．解：（1）如图1．图1 图2 （2）设正方形ABCD 的边长为a ，∴S=a 2． 依题意A 1D 1=A 1B 1=B 1C 1=C 1D 15． 易证A 1B 1C 1D 1是正方形， ∴S 1111A B C D =5a 2，∴S 1=5S ． （3）S 1=S 2．证明如下：如图2，连结BD 1，BD ．在△BDD 1中，AB 是中线， ∴S △ABD =S △ABD1．在△AA 1D 1中，BD 1是中线， ∴S △ABD1=S △A1BD1，S △AA1D1=2S △ABD1， 同理S △OC1B1=2S △CBD ， ∴S △AA1D1+S △OC1B1=2S ． 同理S △DD1C1+S △BA1B1=2S ， ∴S 四边形1111A B C D =5S=S 2， ∴S 1=S 2．。

- 1 -第28课时 尺规作图◆考点聚焦1．掌握基本作图，尺规作图的要求与步骤．．掌握基本作图，尺规作图的要求与步骤．2．利用基本作图工具画三角形、四边形、圆以及简单几何体的三视图，．利用基本作图工具画三角形、四边形、圆以及简单几何体的三视图，••对简单的作图能叙述作法．图能叙述作法．3．运用基本作图、结合相关的数学知识（平移、旋转、对称、．运用基本作图、结合相关的数学知识（平移、旋转、对称、••位似）等进行简单的图案设计．图案设计．4．运用基本作图解决实际问题．．运用基本作图解决实际问题． ◆备考兵法1．熟练掌握基本作图．．熟练掌握基本作图．2．在画几何体的三视图时，要注意其要求，．在画几何体的三视图时，要注意其要求，••即“长对正”“高平齐”“宽相等”． 3．认真分析题意，善于把实际问题转化为基本作图．．认真分析题意，善于把实际问题转化为基本作图． ◆识记巩固1．尺规作图的定义：．尺规作图的定义：_______________________________________．．2．基本作图包括：．基本作图包括：_____________________，，______________，，________________，，________________，，______________．．3．三角形三边的垂直平分线的交点叫三角形的外心，．三角形三边的垂直平分线的交点叫三角形的外心，••三角形三内角平分线的交点叫三角形的内心，外心到三角形的三角形的内心，外心到三角形的_____________________的距离相等，内心到三角形的距离相等，内心到三角形的距离相等，内心到三角形_____________________的距离相等．的距离相等．的距离相等． 识记巩固参考答案:1．限定只能使用圆规和没有刻度的直尺作图．限定只能使用圆规和没有刻度的直尺作图2．作线段．作线段 作角作角作角 作线段的垂直平分线作线段的垂直平分线作线段的垂直平分线 过一点作已知直线的垂线过一点作已知直线的垂线过一点作已知直线的垂线 作角平分线作角平分线作角平分线 3．顶点．顶点 三边三边三边 ◆典例解析例1 （20082008，新疆建设兵团），新疆建设兵团），新疆建设兵团）（1）请用两种不同的方法，用尺规在所给的两个矩形中各作一个不为正方形的菱形，且菱形的四个顶点都在矩形的边上．（保留作图痕迹）（保留作图痕迹）（2）写出你的作法．）写出你的作法．解析解析 （1）所作菱形如图①，②所示．）所作菱形如图①，②所示．说明：作法相同的图形视为同一种，例如类似图③，说明：作法相同的图形视为同一种，例如类似图③，••图④的图形视图与图②是同一种．种．① ②③ ④ （2）图①的作法：作矩形A 1B 1C 1D 1四条边的中点E 1，F 1，G 1，H 1，连结H 1E 1，E 1F 1，G 1F 1，G 1H 1．四边形E 1F 1G 1H 1即为菱形．即为菱形．图②的作法：在B 2C 2上取一点E 2，使E 2C 2>A 2E 2且E 2不与B 2重合，连结A 2E 2． 以A 2为圆心，A 2E 2为半径画弧，交A 2D 2于H 2； 以E 2为圆心，A 2E 2为半径画弧，交B 2C 2于F 2； 连结H 2F 2，则四边形A 2E 2F 2H 2为菱形．为菱形．例2 如图，已知∠如图，已知∠AOB AOB AOB，，OA=OB OA=OB，点，点E 在OB 边上，四边形AEBF 是矩形．请你只用无刻度的直尺在图中画∠刻度的直尺在图中画∠AOB AOB 的平分线（请保留画图痕迹）．解析解析 连结连结AB AB．因为．因为OA=OB OA=OB，因此△，因此△，因此△ABO ABO 为等腰三角形．要作出∠为等腰三角形．要作出∠AOB AOB 的平分线，的平分线，••只要确定出AB 的中点即可．因AEBF 为矩形，为矩形，因此连结因此连结AB AB，，EF EF，，相交于M ．根据矩形的性质，M 即为AB 的中点．连结OM OM，射线，射线OM 即为所求的角平分线．即为所求的角平分线．例3 台球是一项高雅的体育运动，其中包含了许多物理学，几何学知识．如图是一台球是一项高雅的体育运动，其中包含了许多物理学，几何学知识．如图是一个台球桌，目标球F 与本球E 之间有一个G 球阻挡，现在击球者想通过击打E 球先撞击球台的AB 边，经过一次反弹后再撞击F 球，他应将E 球打到AB 边上的哪一点？边上的哪一点？••请在图中用尺规作图这一点H ，并作出E 球的运行路线（不写画法，保留作图痕迹）．解析解析 作点作点E 关于直线AB 的对称点E 1，连结E 1F ，E 1F 与AB 相交于点H ，球E•E•的运动的运动路线是EH EH→→HF HF．．点评点评 本例是把实际问题通过抽象，把求本例是把实际问题通过抽象，把求H 点的问题先转化为作E•E•点关于直线点关于直线AB 的对称点问题加以解决．数学课程标准对尺规作图提出了明确要求，是中考的重要内容之一，在复习时要掌握基本作图，要善于把具体问题的作图转化为基本作图．在复习时要掌握基本作图，要善于把具体问题的作图转化为基本作图．••学会对作图问题进行分析，归纳，掌握画法．进行分析，归纳，掌握画法． ◆中考热身1．（20082008，江苏镇江）如图，在△，江苏镇江）如图，在△，江苏镇江）如图，在△ABC ABC 中，作∠中，作∠ABC ABC 的平分线BD BD，交，交AC 于D ，作线段BD 的垂直平分线EF EF，分别交，分别交AB 于E ，BC 于F ，垂足为O ，连结DF DF，在所作图中，寻找一，在所作图中，寻找一对全等三角形，并加以证明．（不定作法，保留作图痕迹）（不定作法，保留作图痕迹）2．（20082008，山西太原）如图，在△，山西太原）如图，在△，山西太原）如图，在△ABC ABC 中，∠中，∠BAC=2BAC=2BAC=2∠∠C ．（1）在图中作出△在图中作出△ABC ABC 的内角平分线AD AD；；（要求：（要求：尺规作图，尺规作图，尺规作图，保留作图痕迹，保留作图痕迹，保留作图痕迹，••不写证明） （2）在已作出的图形中，写出一对相似三角形，并说明理由．）在已作出的图形中，写出一对相似三角形，并说明理由．3．（20082008，四川成都）如图，已知点，四川成都）如图，已知点A 是锐角∠是锐角∠MON MON 内的一点，试分别在OM OM，，ON 上确定点B ，点C ，使ABC•ABC•的周长最小，的周长最小，写出你作图的主要步骤并标明你所确定的点写出你作图的主要步骤并标明你所确定的点___________________________．．（要求画出草图，保留作图痕迹）求画出草图，保留作图痕迹）◆迎考精练 一、基础过关训练1．在Rt Rt△△ABC 中，已知∠中，已知∠C=90C=90C=90°，°，°，AD AD 是∠是∠BAC BAC 的平分线．以AB 上一点O 为圆心，为圆心，AD•AD•AD•为为弦作⊙弦作⊙O O （不写作法，保留作图痕迹）．2．请你画出一个以BC 为底边的等腰△为底边的等腰△ABC ABC ABC，使底边上的高，使底边上的高AD=BC AD=BC．． （1）求tanB 和sinB 的值．的值．（2）在你所画的等腰△）在你所画的等腰△ABC ABC 中，假设底边BC=5米，求腰上的高BE BE．．3．作一条直线，平分如图所示图形的面积：．作一条直线，平分如图所示图形的面积：4．现有m ，n 两堵墙，两个同学分别站在A 处和B 处，请问小明在哪个区域内活动才不会被任何一个同学发现？（画图，用阴影表示）被任何一个同学发现？（画图，用阴影表示）5．按下列要求作图，不写画法，要保留作图痕迹．．按下列要求作图，不写画法，要保留作图痕迹．（1）在图1中，作出AB 的中点M ，作出∠，作出∠BCD BCD 的平分线CN CN，延长，延长CD 到点P ，使DP=2CD DP=2CD；； （2）如图2是一个破损的机器部件，它的残留边缘是圆弧，请作图找出圆弧所在的圆心．图1 图26．如图，．如图，Rt Rt Rt△△ABC 的斜边AB=5AB=5，，cosA=35． （1）用尺规作图作线段AC 的垂直平分线（保留作图痕迹，不要求写作法，证明）； （2）若直线L 与AB AB，，AC 分别相交于D ，E 两点，求DE 的长．的长．7．成绵高速公路OA 和绵广高速公路OB 在绵阳市相交于点O ，在∠在∠AOB•AOB•AOB•内部有两个城镇内部有两个城镇C ，D ，若要修一个大型农贸市场P ，使P 到OA 与OB 的距离相等，且PC=PD PC=PD，用尺规作出，用尺规作出市场P 的位置．（不写作法，保留作图痕迹）（不写作法，保留作图痕迹）二、能力提升训练8．已知正方形ABCD 的面积为S ．（1）求作：四边形A 1B 1C 1D 1，使得点A 1和点A 关于点B 对称，点B 1和点B 关于点C 对称，点C 1和点C 关于点D 对称，点D 1和点D 关于点A 对称；（只要求画出图形，不要求写作法）求写作法）（2）用S 1表示（1）中所作出的四边形A 1B 1C 1D 1的面积；的面积； （3）若将已知条件中的正方形改为任意四边形，面积仍为S ，并按（1）•的要求作出一个新的四边形，面积为S 2，则S 1与S 2是否相等？为什么？是否相等？为什么？参考答案: 中考热身中考热身1．解：（1）画角平分线，线段的垂直平分线．）画角平分线，线段的垂直平分线． （2）△）△BOE BOE BOE≌△≌△≌△BOF BOF BOF≌△≌△≌△DOF DOF DOF．． 证明（略）证明（略）证明（略） 2．解：（1）如图，）如图，AD AD 即为所求即为所求（2）△）△ABD ABD ABD∽△∽△∽△CBA CBA CBA，理由如下：，理由如下：，理由如下： ∵AD 平分∠平分∠BAC BAC BAC，∠，∠，∠BAC=2BAC=2BAC=2∠∠C ， ∴∠∴∠BAD=BAD=BAD=∠∠BCA BCA．．又∵∠又∵∠B=B=B=∠∠B ，∴△，∴△ABD ABD ABD∽△∽△∽△CBA CBA CBA．．3．分别作点A 关于OM OM，，ON 的对称点A ′，′，A A ″；连结A ′A ″，分别交OM OM，，ON 于点B ，点C ，则点B ，点C 即为所求即为所求 作图略作图略作图略 迎考精练迎考精练 基础过关训练基础过关训练1．点拨：作AD 的垂直平分线与AB 的交点即为圆心，的交点即为圆心，OA OA 为半径．（作图略）（作图略） 2．解：①画线段BC BC：：②作BC 的垂直平分线MN 与BC 相交于D ； ③在DM 上截取DA=BC DA=BC；；④连结AB AB，，AC AC，△，△，△ABC ABC 即为所求．即为所求．（1）tanB=2tanB=2，，sinB=255，（2）BE=25米．米．3．点拨：过几何体中心的任一条直线均可将该图形分成面积相等的两部分．（•如图）4．解：小明在图中的阴影部分区域就不会被两个同学发现．．解：小明在图中的阴影部分区域就不会被两个同学发现．5．（1）作图略．（2）点拨：在残片的圆弧上任选两条弦，分别作它们的中垂线，其交点即为圆心．交点即为圆心．6．点拨：（1）①分别以A ，C 为圆心，以大于12AC 为半径画弧，两弧相交于M ，N ；•②连结MN MN，过，过MN 的直线即为所求的直线L ． （2）DE=2DE=2．． 7．点拨：（1）作∠）作∠AOB AOB 的角平分线OE OE；； （2）作DC 的垂直平分线MN MN；；（3）MN 交OE 于P 点，点，P P 即为所求．即为所求． 能力提升训练能力提升训练8．解：（1）如图1．图1 图2 （2）设正方形ABCD 的边长为a ，∴S=a 22． 依题意A 1D 1=A 1B 1=B 1C 1=C 1D 1=5a ． 易证A 1B 1C 1D 1是正方形，是正方形，∴S 1111A B C D =5a 2，∴S 1=5S ． （3）S 1=S 2．证明如下：．证明如下：如图2，连结BD 1，BD ．在△BDD 1中，AB 是中线，是中线， ∴S △ABD =S △ABD1．在△AA 1D 1中，BD 1是中线，是中线， ∴S △ABD1=S △A1BD1，S △AA1D1=2S △ABD1， 同理S △OC1B1=2S △CBD ， ∴S △AA1D1+S △OC1B1=2S ． 同理S △DD1C1+S △BA1B1=2S ， ∴S 四边形1111A B C D =5S=S 2， ∴S 1=S 2．。

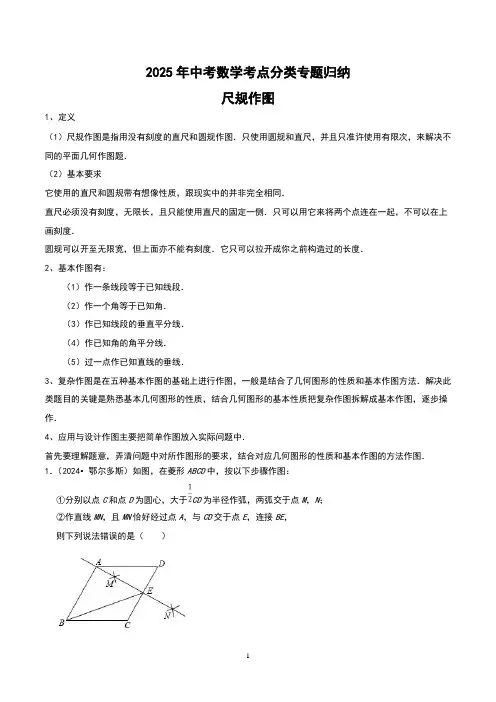

2025年中考数学考点分类专题归纳尺规作图1、定义（1）尺规作图是指用没有刻度的直尺和圆规作图．只使用圆规和直尺，并且只准许使用有限次，来解决不同的平面几何作图题．（2）基本要求它使用的直尺和圆规带有想像性质，跟现实中的并非完全相同．直尺必须没有刻度，无限长，且只能使用直尺的固定一侧．只可以用它来将两个点连在一起，不可以在上画刻度．圆规可以开至无限宽，但上面亦不能有刻度．它只可以拉开成你之前构造过的长度．2、基本作图有：（1）作一条线段等于已知线段．（2）作一个角等于已知角．（3）作已知线段的垂直平分线．（4）作已知角的角平分线．（5）过一点作已知直线的垂线．3、复杂作图是在五种基本作图的基础上进行作图，一般是结合了几何图形的性质和基本作图方法．解决此类题目的关键是熟悉基本几何图形的性质，结合几何图形的基本性质把复杂作图拆解成基本作图，逐步操作．4、应用与设计作图主要把简单作图放入实际问题中．首先要理解题意，弄清问题中对所作图形的要求，结合对应几何图形的性质和基本作图的方法作图．1．（2024•鄂尔多斯）如图，在菱形ABCD中，按以下步骤作图：①分别以点C和点D为圆心，大于CD为半径作弧，两弧交于点M，N；②作直线MN，且MN恰好经过点A，与CD交于点E，连接BE，则下列说法错误的是（）A．∠ABC＝60°B．S△ABE＝2S△ADEC．若AB＝4，则BE D．sin∠CBE2．（2024•河南）如图，已知▱AOBC的顶点O（0，0），A（﹣1，2），点B在x轴正半轴上按以下步骤作图：①以点O为圆心，适当长度为半径作弧，分别交边OA，OB于点D，E；②分别以点D，E为圆心，大于DE的长为半径作弧，两弧在∠AOB内交于点F；③作射线OF，交边AC于点G，则点G的坐标为（）A．（1，2）B．（，2）C．（3，2）D．（2，2）3．（2024•郴州）如图，∠AOB＝60°，以点O为圆心，以任意长为半径作弧交OA，OB于C，D两点；分别以C，D为圆心，以大于CD的长为半径作弧，两弧相交于点P；以O为端点作射线OP，在射线OP上截取线段OM＝6，则M点到OB的距离为（）A．6 B．2 C．3 D．4．（2024•宜昌）尺规作图：经过已知直线外一点作这条直线的垂线，下列作图中正确的是（）A．B．C．D．5．（2024•襄阳）如图，在△ABC中，分别以点A和点C为圆心，大于AC长为半径画弧，两弧相交于点M，N，作直线MN分别交BC，AC于点D，E．若AE＝3cm，△ABD的周长为13cm，则△ABC的周长为（）A．16cm B．19cm C．22cm D．25cm6．（2024•潍坊）如图，木工师傅在板材边角处作直角时，往往使用“三弧法”，其作法是：（1）作线段AB，分别以A，B为圆心，以AB长为半径作弧，两弧的交点为C；（2）以C为圆心，仍以AB长为半径作弧交AC的延长线于点D；（3）连接BD，BC．下列说法不正确的是（）A．∠CBD＝30°B．S△BDC AB2C．点C是△ABD的外心D．sin2A+cos2D＝17．（2024•台州）如图，在▱ABCD中，AB＝2，BC＝3．以点C为圆心，适当长为半径画弧，交BC于点P，交CD于点Q，再分别以点P，Q为圆心，大于PQ的长为半径画弧，两弧相交于点N，射线CN交BA的延长线于点E，则AE的长是（）A．B．1 C．D．8．（2024•巴中）如图，在Rt△ABC中，∠C＝90°，按下列步骤作图：①以点B为圆心，适当长为半径画弧，与AB，BC分别交于点D，E；②分别以D，E为圆心，大于DE的长为半径画弧，两弧交于点P；③作射线BP交AC于点F；④过点F作FG⊥AB于点G．下列结论正确的是（）A．CF＝FG B．AF＝AG C．AF＝CF D．AG＝FG9．（2024•昆明）如图，点A在双曲线y═（x＞0）上，过点A作AB⊥x轴，垂足为点B，分别以点O和点A为圆心，大于OA的长为半径作弧，两弧相交于D，E两点，作直线DE交x轴于点C，交y轴于点F （0，2），连接AC．若AC＝1，则k的值为（）A．2 B．C．D．10．（2024•安顺）已知△ABC（AC＜BC），用尺规作图的方法在BC上确定一点P，使PA+PC＝BC，则符合要求的作图痕迹是（）A．B．C．D．11．（2024•湖州）尺规作图特有的魅力曾使无数人沉湎其中．传说拿破仑通过下列尺规作图考他的大臣：①将半径为r的⊙O六等分，依次得到A，B，C，D，E，F六个分点；②分别以点A，D为圆心，AC长为半径画弧，G是两弧的一个交点；③连结OG．问：OG的长是多少？大臣给出的正确答案应是（）A．r B．（1）r C．（1）r D．r12．（2024•益阳）如图，在△ABC中，AB＝5，AC＝4，BC＝3．按以下步骤作图：①以A为圆心，任意长为半径作弧，分别交AB，AC于点M，N；②分别以M，N为圆心，以大于MN的长为半径作弧，两弧相交于点E；③作射线AE；④以同样的方法作射线BF．AE交BF于点O，连接OC，则OC＝_______．13．（2024•抚顺）如图，▱ABCD中，AB＝7，BC＝3，连接AC，分别以点A和点C为圆心，大于AC的长为半径作弧，两弧相交于点M，N，作直线MN，交CD于点E，连接AE，则△AED的周长是____．14．（2024•葫芦岛）如图，OP平分∠MON，A是边OM上一点，以点A为圆心、大于点A到ON的距离为半径作弧，交ON于点B、C，再分别以点B、C为圆心，大于BC的长为半径作弧，两弧交于点D、作直线AD分别交OP、ON于点E、F．若∠MON＝60°，EF＝1，则OA＝_______．15．（2024•山西）如图，直线MN∥PQ，直线AB分别与MN，PQ相交于点A，B．小宇同学利用尺规按以下步骤作图：①以点A为圆心，以任意长为半径作弧交AN于点C，交AB于点D；②分别以C，D为圆心，以大于CD长为半径作弧，两弧在∠NAB内交于点E；③作射线AE交PQ于点F．若AB＝2，∠ABP＝60°，则线段AF的长为_______．16．（2024•东营）如图，在Rt△ABC中，∠B＝90°，以顶点C为圆心，适当长为半径画弧，分别交AC，BC于点E，F，再分别以点E，F为圆心，大于EF的长为半径画弧，两弧交于点P，作射线CP交AB于点D．若BD＝3，AC＝10，则△ACD的面积是____．17．（2024•淮安）如图，在Rt△ABC中，∠C＝90°，AC＝3，BC＝5，分别以点A、B为圆心，大于AB的长为半径画弧，两弧交点分别为点P、Q，过P、Q两点作直线交BC于点D，则CD的长是__．18．（2024•南京）如图，在△ABC中，用直尺和圆规作AB、AC的垂直平分线，分别交AB、AC于点D、E，连接DE．若BC＝10cm，则DE＝___cm．19．（2024•赤峰）如图，D是△ABC中BC边上一点，∠C＝∠DAC．（1）尺规作图：作∠ADB的平分线，交AB于点E（保留作图痕迹，不写作法）；（2）在（1）的条件下，求证：DE∥AC．20．（2024•攀枝花）已知△ABC中，∠A＝90°．（1）请在图1中作出BC边上的中线（保留作图痕迹，不写作法）；（2）如图2，设BC边上的中线为AD，求证：BC＝2AD．21．（2024•牡丹江）在四边形ABCD中，∠B＝∠C＝90°，AB＝3，BC＝4，CD＝1．以AD为腰作等腰△ADE，使∠ADE＝90°，过点E作EF⊥DC交直线CD于点F．请画出图形，并直接写出AF的长．22．（2024•贵港）尺规作图（只保留作图痕迹，不要求写出作法）．如图，已知∠α和线段a，求作△ABC，使∠A＝∠α，∠C＝90°，AB＝a．23．（2024•北京）下面是小东设计的“过直线外一点作这条直线的平行线”的尺规作图过程．已知：直线l及直线l外一点P．求作：直线PQ，使得PQ∥l．作法：如图，①在直线l上取一点A，作射线PA，以点A为圆心，AP长为半径画弧，交PA的延长线于点B；②在直线l上取一点C（不与点A重合），作射线BC，以点C为圆心，CB长为半径画弧，交BC的延长线于点Q；③作直线PQ．所以直线PQ就是所求作的直线．根据小东设计的尺规作图过程，（1）使用直尺和圆规，补全图形；（保留作图痕迹）（2）完成下面的证明．证明：∵AB＝____，CB＝____，∴PQ∥l（__________）（填推理的依据）．24．（2024•孝感）如图，△ABC中，AB＝AC，小聪同学利用直尺和圆规完成了如下操作：①作∠BAC的平分线AM交BC于点D；②作边AB的垂直平分线EF，EF与AM相交于点P；③连接PB，PC．请你观察图形解答下列问题：（1）线段PA，PB，PC之间的数量关系是__________；（2）若∠ABC＝70°，求∠BPC的度数．25．（2024•陇南）如图，在△ABC中，∠ABC＝90°．（1）作∠ACB的平分线交AB边于点O，再以点O为圆心，OB的长为半径作⊙O；（要求：不写做法，保留作图痕迹）（2）判断（1）中AC与⊙O的位置关系，直接写出结果．26．（2024•青岛）已知：如图，∠ABC，射线BC上一点D．求作：等腰△PBD，使线段BD为等腰△PBD的底边，点P在∠ABC内部，且点P到∠ABC两边的距离相等．27．（2024•广安）下面有4张形状、大小完全相同的方格纸，方格纸中的每个小正方形的边长都是1，请在方格纸中分别画出符合要求的图形，所画图形各顶点必须与方格纸中小正方形的顶点重合，具体要求如下：（1）画一个直角边长为4，面积为6的直角三角形．（2）画一个底边长为4，面积为8的等腰三角形．（3）画一个面积为5的等腰直角三角形．（4）画一个一边长为2，面积为6的等腰三角形．28．（2024•河南）如图，反比例函数y（x＞0）的图象过格点（网格线的交点）P．（1）求反比例函数的解析式；（2）在图中用直尺和2B铅笔画出两个矩形（不写画法），要求每个矩形均需满足下列两个条件：①四个顶点均在格点上，且其中两个顶点分别是点O，点P；②矩形的面积等于k的值．29．（2024•湖北）图①、图②都是由边长为1的小菱形构成的网格，每个小菱形的顶点称为格点．点O，M，N，A，B均在格点上，请仅用无刻度直尺在网格中完成下列画图．（1）在图①中，画出∠MON的平分线OP；（2）在图②中，画一个Rt△ABC，使点C在格点上．30．（2024•宁波）在5×3的方格纸中，△ABC的三个顶点都在格点上．（1）在图1中画出线段BD，使BD∥AC，其中D是格点；（2）在图2中画出线段BE，使BE⊥AC，其中E是格点．31．（2024•济宁）在一次数学活动课中，某数学小组探究求环形花坛（如图所示）面积的方法，现有以下工具；①卷尺；②直棒EF；③T型尺（CD所在的直线垂直平分线段AB）．（1）在图1中，请你画出用T形尺找大圆圆心的示意图（保留画图痕迹，不写画法）；（2）如图2，小华说：“我只用一根直棒和一个卷尺就可以求出环形花坛的面积，具体做法如下：将直棒放置到与小圆相切，用卷尺量出此时直棒与大圆两交点M，N之间的距离，就可求出环形花坛的面积．”如果测得MN＝10m，请你求出这个环形花坛的面积．32．（2024•金华）如图，在6×6的网格中，每个小正方形的边长为1，点A在格点（小正方形的顶点）上．试在各网格中画出顶点在格点上，面积为6，且符合相应条件的图形．。

初三数学专题复习尺规作图一、单选题1.用尺规作图，不能作出唯一直角三角形的是（）A. 已知两条直角边B. 已知两个锐角C. 已知一直角边和直角边所对的一锐角D. 已知斜边和一直角边2.根据已知条件作符合条件的三角形，在作图过程中，主要依据是（）A. 用尺规作一条线段等于已知线段B. 用尺规作一个角等于已知角C. 用尺规作一条线段等于已知线段和作一个角等于已知角D. 不能确定3.用尺规作图，下列条件中可能作出两个不同的三角形的是（）A. 已知三边B. 已知两角及夹边C. 已知两边及夹角D. 已知两边及其中一边的对角4.尺规作图是指（）A. 用直尺规范作图B. 用刻度尺和圆规作图C. 用没有刻度的直尺和圆规作图D. 直尺和圆规是作图工具5.如图，点C在∠AOB的边OB上，用尺规作出了∠BCN=∠AOC，作图痕迹中，弧FG是（）A. 以点C为圆心，OD为半径的弧B. 以点C为圆心，DM为半径的弧C. 以点E为圆心，OD为半径的弧D. 以点E为圆心，DM为半径的弧6. 如图，用尺规作出∠OBF=∠AOB，作图痕迹是（）A. 以点B为圆心，OD为半径的圆B. 以点B为圆心，DC为半径的圆C. 以点E为圆心，OD为半径的圆D. 以点E为圆心，DC为半径的圆7.如图，下面是利用尺规作∠AOB的角平分线OC的作法：①以点O为圆心，任意长为半径作弧，交OA、OB于点D，E；②分别以点D，E为圆心，以大于DE的长为半径作弧，两弧在∠AOB内部交于点C；③作射线OC，则射线OC就是∠AOB的平分线．以上用尺规作角平分线时，用到的三角形全等的判定方法是（）A. SSSB. SASC. ASAD. AAS8.尺规作图作∠AOB的平分线方法如下：以O为圆心，任意长为半径画弧交OA、OB于C、D，再分别以点C、D为圆心，以大于CD长为半径画弧，两弧交于点P，作射线OP，由作法可得△OCP≌△ODP，判定这两个三角形全等的根据是（）A. SASB. ASAC. AASD. SSS9.下列作图语句中，不准确的是（）A. 过点A、B作直线ABB. 以O为圆心作弧C. 在射线AM上截取AB=aD. 延长线段AB到D ，使DB=AB10.如图，点C在∠AOB的OB边上，用尺规作出了CN∥OA，作图痕迹中，是（）A. 以点C为圆心，OD为半径的弧B. 以点C为圆心，DM为半径的弧C. 以点E为圆心，OD为半径的弧D. 以点E为圆心，DM为半径的弧11.如图，在平面直角坐标系中，以O为圆心，适当长为半径画弧，交x轴于点M，交y轴于点N，再分别以点M、N为圆心，大于MN的长为半径画弧，两弧在第二象限交于点P．点P关于x轴的对称点P′的坐标为（a，b），则a与b的数量关系为（）A. a+b=0B. a+b＞0C. a﹣b=0D. a﹣b＞012.如图所示的作图痕迹作的是（）A. 线段的垂直平分线B. 过一点作已知直线的垂线C. 一个角的平分线D. 作一个角等于已知角13.下列作图语句正确的是（）A. 作射线AB，使AB=aB. 作∠AOB=∠aC. 延长直线AB到点C，使AC=BCD. 以点O为圆心作弧14.某探究性学习小组仅利用一副三角板不能完成的操作是（）A. 作已知直线的平行线B. 作已知角的平分线C. 测量钢球的直径D. 作已知三角形的中位线15.如图，在平面直角坐标系中，以O为圆心，适当长为半径画弧，交x轴于点M，交y轴于点N，再分别以点M，N为圆心，大于MN的长为半径画弧，两弧在第二象限交于点P，若点P的坐标为（m，n﹣3），则m与n的数量关系为（）A. m﹣n=﹣3B. m+n=﹣3C. m﹣n=3D. m+n=316.小明用尺规作图作△ABC边AC上的高BH，作法如下：①分别以点D，E为圆心，大于DE的长为半径作弧，两弧交于F；②作射线BF，交边AC于点H；③以B为圆心，BK长为半径作弧，交直线AC于点D和E；④取一点K，使K和B在AC的两侧；所以，BH就是所求作的高．其中顺序正确的作图步骤是（）A. ①②③④B. ④③②①C. ②④③①D. ④③①②17.已知∠AOB ，求作射线OC ，使OC平分∠AOB作法的合理顺序是（）①作射线OC；②在OA和OB上分别截取OD ，OE ，使OD=OE；③分别以D ，E为圆心，大于DE的长为半径作弧，在∠AOB内，两弧交于C ．A. ①②③B. ②①③C. ②③①D. ③②①二、填空题18.画线段AB；延长线段AB到点C，使BC=2AB；反向延长AB到点D，使AD=AC，则线段CD=________AB．19.已知，∠AOB ．求作：∠A′O′B′，使∠A′O′B′=∠AOB ．作法：①以________为圆心，________为半径画弧．分别交OA ，OB于点C ，D ．②画一条射线O′A′，以________为圆心，________长为半径画弧，交O′A′于点C′，③以点________为圆心________长为半径画弧，与第2步中所画的弧交于点D′．④过点________画射线O′B′，则∠A′O′B′=∠AOB ．20.如图，AB∥CD，以点A为圆心，小于AC长为半径作圆弧，分别交AB，AC于E，F两点，再分别以E、F为圆心，大于EF的长为半径画弧，两弧交于点P，作射线AP，交CD于点M．若∠ACD=120°，则∠MAB 的度数为________ ．21.已知△ABC，小明利用下述方法作出了△ABC的一条角平分线．小明的作法：（i）过点B作与AC平行的射线BM；（边AC与射线BM位于边BC的异侧）（ii）在射线BM上取一点D，使得BD=BA；（iii）连结AD，交BC于点E．线段AE即为所求．小明的作法所蕴含的数学道理为________．22.阅读下面材料：在学习《圆》这一章时，老师给同学们布置了一道尺规作图题：尺规作图：过圆外一点作圆的切线．已知：P为⊙O外一点．求作：经过点P的⊙O的切线．小敏的作法如下：如图，（1）连接OP，作线段OP的垂直平分线MN交OP于点C；（2）以点C为圆心，CO的长为半径作圆，交⊙O于A，B两点；（3）作直线PA，PB．所以直线PA，PB就是所求作的切线．老师认为小敏的作法正确．请回答：连接OA，OB后，可证∠OAP=∠OBP=90°，其依据是________ ；由此可证明直线PA，PB都是⊙O 的切线，其依据是________三、解答题23.如图所示，作△ABC关于直线l的对称．24.在△ABC中，F是BC上一点，FG⊥AB，垂足为G.（1）过C点画CD⊥AB，垂足为D；（2）过D点画DE//BC，交AC于E；（3）说明∠EDC=∠GFB的理由.25.如图，△ABC，用尺规作图作角平分线CD．（保留作图痕迹，不要求写作法）四、综合题26.看图、回答问题（1）已知线段m和n，请用直尺和圆规作出等腰△ABC，使得AB=AC，BC=m，∠A的平分线等于n．（只保留作图痕迹，不写作法）（2）若①中m=12，n=8；请求出腰AB边上的高．27.如图，平面内有A、B、C、D四点，按照下列要求画图：（1）顺次连接A、B、C、D四点，画出四边形ABCD；（2）连接AC、BD相交于点O；（3）分别延长线段AD、BC相交于点P；（4）以点C为一个端点的线段有________条；（5）在线段BC上截取线段BM=AD+CD，保留作图痕迹．28.已知不在同一条直线上的三点P，M，N（1）画射线NP；再画直线MP；（2）连接MN并延长MN至点R，使NR=MN；（保留作图痕迹，不写作图过程）（3）若∠PNR比∠PNM大100°，求∠PNR的度数．答案解析部分一、单选题1.【答案】B2.【答案】C3.【答案】D4.【答案】C5.【答案】D6.【答案】D7.【答案】A8.【答案】D9.【答案】B10.【答案】D11.【答案】C12.【答案】B13.【答案】B14.【答案】C15.【答案】D16.【答案】D17.【答案】C二、填空题18.【答案】619.【答案】O；任意长；O′；OC；C ；CD；D′20.【答案】30°21.【答案】等边对等角；两直线平行，内错角相等22.【答案】直径所对的圆周角是90°；经过半径外端，且与半径垂直的直线是圆的切线三、解答题23.【答案】解答：解：如图所示：24.【答案】（1）（2）（3）解：因为DE//BC，所以∠EDC=∠BCD，因为FG⊥AB，CD⊥AB，所以CD//FG，所以∠BCD=∠GFB，所以∠EDC=∠GFB。

2019-2020年中考数学复习考点精练：第28课时 尺规作图、视图与投影命题点1 尺规作图（近3年39套卷，2015年考查1次，2014年考查3次，2013年考查4次）1. （2013南通7题3分）如图，用尺规作出∠OBF =∠AOB ，作图痕迹MN 是 （ ） A. 以点B 为圆心，OD 为半径的圆 B. 以点B 为圆心，DC 为半径的圆C. 以点E 为圆心，OD 为半径的圆D. 以点E为圆心，DC为半径的圆 第1题图2. （2015镇江23（1）题4分）图①是我们常见的地砖上的图案，其中包含了一种特殊的平面图形——正八边形.如图②，AE 是⊙O 的直径，用直尺和圆规作⊙O 的内接正八边形ABCDEFGH （不写作法，保留作图痕迹）.第2题图3. （2014无锡25题8分）（1）如图①，Rt △ABC 中，∠B=90°，AB=2BC ，现以C 为圆心、CB 长为半径画弧交边AC 于D ，再以A 为圆心，AD 长为半径画弧交边AB 于E . 求证：ABAE=215-.（这个比值215-叫做AE 与AB 的黄金比）第3题图① （2）如果一等腰三角形的底边与腰的比等于黄金比，那么这个等腰三角形就叫做黄金三角形.请你以图②中的线段AB 为腰，用直尺和圆规，作一个黄金三角形ABC （注：直尺没有刻度！作图不要求写作法，但要保留作图痕迹，并对作图中涉及到的点用字母进行标注.）第3题图②4. （2013盐城24题10分）实践操作如图，△ABC是直角三角形，∠ACB=90°，利用直尺和圆规按下列要求作图，并在图中标明相应的字母.（保留作图痕迹，不写作法）（1）作∠BAC的平分线，交BC于点Ｏ；（2）以Ｏ为圆心，OC为半径作圆.综合运用在你所作的图中，（1）AB与⊙O的位置关系是；（直接写出答案）（2）若AC=5，BC=12，求⊙O的半径.第4题图命题点2三视图（近3年39套卷，2015年考查7次，2014年考查5次，2013年考查8 次）三视图近3年考查的题型为选择题和填空题，主要考查的形式有：①常见几何体、物体、组合体三视图的判断；②判断由小立方块组成的几何体的三视图；③根据三视图还原几何体.1.（2015镇江14题3分）由五个小正方体搭成的一个几何体如右图所示，它的俯视图是（）2. （2015扬州5题3分）如图所示的物体的左视图为（）3.（2015南通2题3分）下面四个几何体中，俯视图是圆的几何体共有（）A. 1个B. 2个C. 3个D. 4个4. （2013扬州4题3分）某几何体的三视图如图所示，则这个几何体是（）A. 三棱柱B. 圆柱C. 正方体D. 三棱锥第4题图第5题图5.（2013宿迁3题3分）下图是由六个棱长为1的正方体组成的几何体，其俯视图的面积是（）A. 3B. 4C. 5D. 66.（2013无锡17题2分）如图是一个几何体的三视图，若这个几何体的体积是36，则它的表面积是______.第6题图命题点3 立体图形的展开与折叠（近3年39套卷，2015年考查2次，2014年考查1 次，2013年考查1次）1. （2015泰州4题3分）一个几何体的表面展开图如图所示，则这个几何体是（）A. 四棱锥B. 四棱柱C. 三棱锥D. 三棱柱第1题图2.（2015无锡9题3分）如图的正方体盒子的外表面上画有3条粗黑线，将这个正方体盒子的表面展开（外表面朝上），展开图可能是（）3.（2015连云港14题3分）如图是一个几何体的三视图，其中主视图与左视图都是边长为4的等边三角形，则这个几何体的侧面展开图的面积为________.命题点4投影（近3年39套卷）第3题图【试题链接】见P80 2015镇江26题.【答案】命题点1尺规作图1. D【解析】要作∠OBF=∠AOB，由题图可知，①以点O为圆心，以任意长为半径画圆，交射线OA、OB于点C、D；②以点B为圆心，以OC为半径画圆弧EF，交射线BO于点E；③以点E为圆心，以CD为半径画圆，交EF于点F，连接BF即可得出∠OBF，则∠OBF =∠AOB .故选D.2. 【思路分析】先画互相垂直的两条直线得正四边 形，再把四个圆心角平分，即得正八边形.解：正八边形ABCDEFGH 即为所求.…………………（4分） 第2题解图3. （1）【思路分析】利用未知数表示出AB ，AC ，BC 的长，进而得出AE 的长，进而得出答案.证明：∵Rt △ABC 中，∠B =90°，AB =2BC ， ∴设AB =2x ，BC =x ，则由勾股定理得AC =5x ， ∴AD =AE =（5-1）x (),15x AE AD -==………………………………………………（2分）∴();215215-=-=x x ABAE………………………………………………………………（4分） （2）【思路分析】根据底与腰之比均为黄金比的等腰三角形，画图即可. 解：底与腰之比均为黄金比的等腰三角形，如解图：第3题解图①过点B 作BE ⊥AB ，作AB 的垂直平分线AD 交AB 于点D ，使BE=BD , ②连接AE 、BE ，以E 为圆心，BE 为长半径画弧，使EF ＝BE ，③以B 为圆心，AF 长为半径画弧，以A 为圆心，AB 长为半径画弧，交点为C ，则△ABC 为所求.………………………………………………………………………………………（8分） 4. 实践操作：根据题意画出图形即可. 解：实践操作(1)(2)，作图如解图所示：第4题解图………………………………………………………………………………………………（5分）综合运用：（1）【思路分析】角平分线上的点到角两边的距离相等可得AB 与⊙O 的位置关系是相切. 解：相切.【解法提示】过点O 作OD ⊥AB 于点D ， ∵AO 是∠BAC 的平分线， ∴DO =CO ，∵OC 为⊙O 的半径，∴点O 到AB 的距离为⊙O 半径，∴AB 与⊙O 的位置关系是相切.…………………………………………………………（7分） （2）【思路分析】首先根据勾股定理计算出AB 的长，再设半径为x ，则OC =OD =x ，BO =12-x ，再次利用勾股定理可得方程x 2+82=（12-x ）2，再解方程即可. 解：∵AC =5，BC =12， ∴AD =AC =5，在Rt △ABC 中，AB =22125 =13， ∴DB =AB -AD =13-5=8.（8分） 设半径为x ，则OC =OD =x ，BO =12-x ， 在Ｒt △ODB 中，有OD 2＋BD 2＝OB 2， ∴x 2+82=（12-x ）2， 解得：x =310. ∴⊙O 的半径为310.………………………………………………………………………（10分） 命题点2三视图1. D 【解析】本题考查了几何体的三视图，从上面看这个几何体就左右一排，故选D.2. A 【解析】本题考查了叠合图形的三视图，从左边看到的视图是左视图，由于上面的正方体靠左， 故选A.3. B 【解析】本题考查了几何体的三视图，给定选项中，球、圆柱的俯视图是圆，三棱柱和四棱锥的俯视图分别是三角形、矩形.4. A 【解析】俯视图为三角形，故可排除B 、C.主视图以及左视图都是矩形，可排除D.故选A.5. C 【解析】从上面看易得第一行有3个正方形，第二行有2个正方形，共5个正方形，面积为5.故选C.6. 72【解析】∵由主视图和左视图得出长方体的长是6，宽是2，这个几何体的体积是36，∴设高为h ，则6×2×h =36，解得：h =3，∴它的表面积是：2×3×2+2×6×2+3×6×2=72.命题点3立体图形的展开与折叠1. A 【解析】由展开图可知，这个几何体的底面是一个正方形，侧面有四个面，所以这个几何体是四棱锥，故选A.2. D 【解析】选项A 中的展开图，三条黑线所在的平面不可能展开在一个面上；选项B 中的展开图，三条黑线折叠后不会出现三个交点；选项C 中的展开图，三条黑线折叠后不会出现三个交点；选项D 中的展开图，三条黑线折叠后正好出现三个交点，故选D.3. 8π【解析】本题考查几何体的三视图及几何体侧面展开图的面积计算.由几何体的三视图可知这个几何体是圆锥，圆锥的侧面展开图是扇形，其半径为圆锥的母线长，弧长为圆锥的底面周长.所以，该几何体侧面展开图的面积 S =21lr =21×4π×4=8π.2019-2020年中考数学复习考点精练：第29课时 图形的对称命题点1 轴对称图形（近3年39套卷，2015年考查4次，2014年考查3次，2013年考查3次）1. （2015常州3题3分）下列“慢行通过，注意危险，禁止行人通行，禁止非机动车通行”四个交通标志图（黑白阴影图片）中为轴对称图形的是 （ ）2. （2013盐城8题3分）如图①是3×3正方形方格，将其中两个方格涂黑，并且使涂黑后的整个图案是轴对称图形，约定绕正方形ABCD 的中心旋转后能重合的图案都视为同一种图案，例如图②中的四幅图就视为同一种图案，则得到的不同图案共有 （ ）第2题图A. 4种B. 5种C. 6种D. 7种 3. （2013南京12题2分）如图，将菱形纸片ABCD 折叠，使点A 恰好落在菱形的对称中心O 处，折痕为EF .若菱形ABCD 的边长为2 cm,∠A =120°，则EF=________cm.第3题图 第4题图4. （2013苏州18题3分）如图，在矩形ABCD 中，点E 是边CD 的中点，将△ADE 沿AE 折叠后得到△AFE ，且点F 在矩形ABCD 内部，将AF 延长交边BC 于点G .若,1kGB CG =则=ABAD_______（用含k 的代数式表示）. 5. （2015连云港22题10分）如图，将平行四边形ABCD 沿对角线BD 进行折叠，折叠后点C 落在点F 处，DF 交AB 于点E . （1）求证：∠EDB =∠EBD ;第5题图 （2）判断AF 与DB 是否平行，并说明理由.命题点2中心对称图形（近3年39套卷，2015年考查4次，2014年考查2次，2013年考查4次）1. （2015盐城2题3分）下列四个图形中，是中心对称图形的为 （ ）2. （2014无锡1题3分）下列图形中，既是轴对称图形，又是中心对称图形的是 （ ）3. （2015徐州6题3分）下列图形中，是轴对称图形但不是中心对称图形的是 （ ） A. 直角三角形 B. 正三角形 C. 平行四边形 D. 正六边形4. （2015南通4题3分）下列图形中既是轴对称图形又是中心对称图形的是 （ ）5. （2013宿迁7题3分）下列三个函数：①y =x +1；②y =x1；③y =x 2-x +1.其图象既是轴对称图形，又是中心对称图形的个数有 （ ） A. 0 B. 1 C. 2 D. 36. （2013徐州13题3分）请写出一个是中心对称图形的几何图形的名称：_____________. 【答案】命题点1轴对称图形1. B 【解析】根据轴对称图形的定义进行判断，A 、C 、D 的圆中图案不能构成轴对称，故不正确；B 图案沿正中竖线对折其两部分能完全重合，是轴对称图形.2. C 【解析】得到的不同图案如解图所示，共6种.故选C.第2题解图3. 3【解析】因为A 在菱形的中心对称点O 处，由对称折叠变换得EF 垂直平分AO ，在三角形ABD 中，E 、F 分别是AB 、AD 的两边中点，所以EF =21BD ；再由菱形中，同旁内角互补，可得∠ABC =60°；菱形的两条对角线互相垂直平分，且平分所对应的角，所以∠ABO =30°,所以EF =21BD =AB cos30°=3.第3题解图 第4题解图 4.21+k 【解析】∵点E 是CD 的中点，∴DE =CE .∵将△ADE 沿AE 折叠后得到△AFE ，∴DE =EF ，AF =AD ，∠AFE =∠D =90°，∴CE =EF ，连接EG ，在Rt △ECG 和Rt △EFG 中，,⎩⎨⎧==EF CE EG EG ∴Rt △ECG ≌Rt △EFG （HL ），∴CG =FG .设CG =a ，∵,1k GB CG =∴GB =ka ，∴BC =CG +BG =a +ka =a （k +1），在矩形ABCD 中，AD =BC =a （k +1），∴AF =a （k +1），AG =AF +FG =a （k +1）+a =a （k +2）.在Rt △ABG 中，()[]()22222ka k a BG AG AB -+=-=.2112)1(,12+=++=∴+=k k a k a AB AD k ka 5. （1）【思路分析】由平行四边形的性质对边平行和折叠的对称性质可推出∠EDB =∠EBD .证明：如解图，由折叠可知：∠CDB =∠EDB………（1分） ∵四边形ABCD 是平行四边形， ∴DC ∥AB ,∴∠CDB =∠EBD ，……………………………………（2分） ∴∠EDB =∠EBD ；……………………………………（4分）第5题解图（2）【思路分析】要证明AF //DB ，根据平行线的判定方法可知，可转化为证明∠EDB =∠EFA即可，由（1）的结论可以得到△BDE是等腰三角形，再利用平行四边形对边相等、折叠的性质和三角形内角和定理得到∠EDB和∠EFA的关系.解：AF∥DB.理由如下：∵∠EDB=∠EBD,∴DE=BE.…………………………………………………………………………（5分）由折叠可知：DC=DF,∵四边形ABCD是平行四边形，∴DC=AB,∴DF=AB，∴AB-BE=DF-DE，∴AE=EF，…………………………………………………………………………（6分）∴∠EAF=∠EFA.在△BED中，∠EDB+∠EBD+∠DEB=180°，即2∠EDB+∠DEB=180°.同理在△AEF中，2∠EFA+∠AEF＝180°.∵∠DEB=∠AEF,∴∠EDB=∠EFA.…………………………………………………（8分）∴AF∥DB.……………………………………………………………………………（10分）命题点2中心对称图形1. C【解析】由中心对称定义及性质，将图案绕某个点旋转180°后图形本身能够互相重合的应是选项C，也可以根据操作进行判断.2. C【解析】轴对称图形的关键是寻找对称轴，使图形按照某条直线折叠后，直线两旁的两部分可重合；中心对称图形是要寻找对称中心点，使图形绕该点旋转180°后与原图重合；如果两者都满足，则此图既是轴对称图形又是中心对称图形.3.B【解析】本题考查了轴对称和中心对称图形的识别.故选B.4. A 【解析】本题考查了轴对称图形和中心对称图形.A 既是轴对称图形，也是中心对称图形；B 是轴对称图形不是中心对称图形；C 是轴对称图形，不是中心对称图形；D 是轴对称图形不是中心对称图形.5. C 【解析】①y =x +1的函数图象，既是轴对称图形，又是中心对称图形；②xy 1的函数图象，既是轴对称图形，又是中心对称图形;③y =x 2-x +1的函数图象是轴对称图形，不是中心对称图形；所以，函数图象既是轴对称图形，又是中心对称图形的是①②，共2个.故选C.6. 平行四边形（答案不唯一）【解析】常见的中心对称图形有：平行四边形、正方形、圆、菱形，写出一个即可.平行四边形是中心对称图形.。

完整版)中考数学尺规作图专题复习(含答案)尺规作图是用无刻度的直尺和圆规画图的方法，常见的作图包括线段的垂线、垂直平分线、角平分线、等长线段和等角。

以下是各种作图的具体方法：1.直线垂线的画法：以点C为圆心，任意长为半径画弧交直线与A、B两点，再以点A、B为圆心，大于AB的长为半径画圆弧，分别交直线l两侧于点M、N，连接MN，即可得到所求的垂线。

2.线段垂直平分线的画法：以点A、B为圆心，大于AB的长为半径画圆弧，分别交直线AB两侧于点C、D，连接CD，即可得到线段AB的垂直平分线。

3.角平分线的画法：以角顶点O为圆心，任意长为半径画圆，分别交角两边A、B点，再以A、B为圆心，大于AB的长为半径画圆弧，交点为H，连接OH并延长，即可得到所求的角平分线。

4.等长的线段的画法：直接用圆规量取即可。

5.等角的画法：以O为圆心，任意长为半径画圆，交原角的两边为A、B两点，连接AB；画一条射线l，以上面的半径为半径，l的顶点K为圆心画圆，交l与L，以L为圆心，AB为半径画圆，交以K为圆心，KL为半径的圆与M点，连接KM，则角LKM即为所求。

需要注意的是，直尺主要用于画直线和射线，圆规主要用于截取相等线段和画弧。

在作图时，如果有多个要求，应逐个满足并取公共部分。

例如，对于要求作一个三角形的问题，可以根据三角形全等的基本事实或判定定理来进行作图。

以下是例题解析：例题1：已知线段a，求作△ABC，使AB=BC=AC=a。

作法如下：1.作线段BC=a；2.分别以B、C为圆心，以a半径画弧，两弧交于点A；3.连接AB、AC。

例题2：已知线段a和∠α，求作△ABC，使AB=AC=a，∠A=∠α。

作法如下：1.作∠XXX∠α；2.以点A为圆心，a为半径画弧，分别交射线AM、AN 于点B、C；3.连接B、C。

例题3：已知△ABC，AB<BC，用尺规作图的方法在BC 上取一点P，使得PA+PC=BC。

作法如下：作出AB的垂直平分线，与BC交于点P。

2017年中考数学专题练习28《尺规作图》【知识归纳】一）尺规作图1．定义只用没有刻度的和作图叫做尺规作图．2．步骤①根据给出的条件和求作的图形，写出已知和求作部分；②分析作图的方法和过程；③用直尺和圆规进行作图；④写出作法步骤，即作法．二）五种基本作图1．作一条线段等于已知线段；2．作一个角等于已知角；3．作已知角的平分线；4．过一点作已知直线的垂线；5．作已知线段的垂直平分线．三）基本作图的应用1．利用基本作图作三角形(1)已知三边作三角形；(2)已知两边及其夹角作三角形；(3)已知两角及其夹边作三角形；(4)已知底边及底边上的高作等腰三角形；(5)已知一直角边和斜边作直角三角形．2．与圆有关的尺规作图(1)过不在同一直线上的三点作圆(即三角形的外接圆)．(2)作三角形的内切圆．【基础检测】1．（2013湖北省咸宁市，1，3分）如图，在平面直角坐标系中，以O为圆心，适当长为半径画弧，交x轴于点M，交y轴于点N，再分别以点M、N为圆心，大于MN的长为半径画弧，两弧在第二象限交于点P．若点P的坐标为（2a，b+1），则a与b的数量关系为（）A．a=b B．2a+b=﹣1C．2a﹣b=1D．2a+b=12.（2013福建福州）如图，已知△ABC，以点B为圆心，AC长为半径画弧；以点C为圆心，AB长为半径画弧，两弧交于点D，且点A，点D在BC异侧，连结AD，量一量线段AD 的长，约为（）A．2.5cmB．3.0cmC．3.5cmD．4.0cm3. （2016·陕西）如图，已知△ABC，∠BAC=90°，请用尺规过点A作一条直线，使其将△ABC 分成两个相似的三角形（保留作图痕迹，不写作法）4.（2016·四川凉山州）如图，在边长为1的正方形网格中，△ABC的顶点均在格点上，点A、B的坐标分别是A（4，3）、B（4，1），把△ABC绕点C逆时针旋转90°后得到△A1B1C．（1）画出△A1B1C，直接写出点A1、B1的坐标；（2）求在旋转过程中，△ABC所扫过的面积．AB C5．(2016安徽)如图，在边长为1个单位长度的小正方形组成的12×12网格中，给出了四边形ABCD的两条边AB与BC，且四边形ABCD是一个轴对称图形，其对称轴为直线AC．（1）试在图中标出点D，并画出该四边形的另两条边；（2）将四边形ABCD向下平移5个单位，画出平移后得到的四边形A′B′C′D′．6．（2016.山东青岛）已知：线段a及∠ACB．求作：⊙O，使⊙O在∠ACB的内部，CO=a，且⊙O与∠ACB的两边分别相切．7．（2016·江苏无锡）如图，OA=2，以点A为圆心，1为半径画⊙A与OA的延长线交于点C，过点A画OA的垂线，垂线与⊙A的一个交点为B，连接BC（1）线段BC的长等于；（2）请在图中按下列要求逐一操作，并回答问题：①以点为圆心，以线段的长为半径画弧，与射线BA交于点D，使线段OD的长等于②连OD，在OD上画出点P，使OP得长等于，请写出画法，并说明理由．【达标检测】一、选择题1．（2016·山东德州）如图，在△ABC中，∠B=55°，∠C=30°，分别以点A和点C为圆心，大于AC的长为半径画弧，两弧相交于点M，N，作直线MN，交BC于点D，连接AD，则∠BAD的度数为（）A．65° B．60° C．55° D．45°2.(2016河北）如图，已知钝角△ABC，依下列步骤尺规作图，并保留作图痕迹.步骤1：以C为圆心，CA为半径画弧○1；步骤2：以B为圆心，BA为半径画弧○2，将弧○1于点D；步骤3：连接AD，交BC延长线于点H.下列叙述正确的是（）第10题图A．BH垂直分分线段AD B．AC平分∠BADC．S△ABC=BC·AH D．AB=AD二、填空题3. （2016·吉林·3分）如图，已知线段AB，分别以点A和点B为圆心，大于AB的长为半径作弧，两弧相交于C、D两点，作直线CD交AB于点E，在直线CD上任取一点F，连接FA，FB．若FA=5，则FB= ．4.（2013四川遂宁，10，4分）如图，在△ABC中，∠C=90°，∠B=30°，以A为圆心，任意长为半径画弧分别交AB、AC于点M和N，再分别以M、N为圆心，大于MN的长为半径画弧，两弧交于点P，连结AP并延长交BC于点D，则下列说法中正确的是。
