单位工程施工平面布置绘制步骤

施工总平面布置原则施工总平面布置施工总平面布置是建筑工程中非常重要的一环。

以下是施工总平面布置的原则、依据、内容和设计步骤。

1.施工总平面布置的原则1) 在满足施工需要前提下，尽量减少施工用地，不占或少占农田，施工现场布置要紧凑合理。

2) 合理布置起重机械和各项施工设施，科学规划施工道路，尽量降低运输费用。

3) 科学确定施工区域和场地面积，尽量减少专业工种之间交叉作业。

4) 尽量利用永久性建筑物、构筑物或现有设施为施工服务，降低施工设施建造费用，尽量采用装配式施工设施，提高其安装速度。

5) 各项施工设施布置都要满足有利生产、方便生活、安全防火和环境保护要求。

2.施工总平面布置的依据1) 建设项目建筑总平面图、竖向布置图和地下设施布置图。

2) 建设项目施工部署和主要建筑物施工方案。

3) 建设项目施工总进度计划、施工总质量计划和施工总成本计划。

4) 建设项目施工总资源计划和施工设施计划。

5) 建设项目施工用地范围和水电源位置，以及项目安全施工和防火标准。

3.施工总平面布置内容1) 建设项目施工用地范围内地形和等高线；全部地上、地下已有和拟建的建筑物、构筑物及其他设施位置和尺寸。

2) 全部拟建的建筑物、构筑物和其他基础设施的坐标网。

3) 为整个建设项目施工服务的施工设施布置，它包括生产性施工设施和生活性施工设施两类。

4) 建设项目施工必备的安全、防火和环境保护设施布置。

4.施工总平面图设计步骤1) 把场外交通引入现场。

在设计施工总平面图时，必须从确定大宗材料、预制品和生产工艺设备运入施工现场的运输方式开始。

当大宗施工物资由铁路运来时，必须解决如何引入铁路专用线问题；当大宗施工物资由公路运来时，必须解决好现场大型仓库、加工场与公路之间相互关系；当大宗施工物资由水路运来时，必须解决如何利用原有码头和要否增设新码头，以及大型仓库和加工场同码头关系问题。

2) 确定仓库和堆场位置。

当采用铁路运输大宗施工物资时，中心仓库尽可能沿铁路专用线布置，并且在仓库前留有足够的装卸前线，否则要在铁路线附近设置转运仓库，而且该仓库要设置在工地同侧。

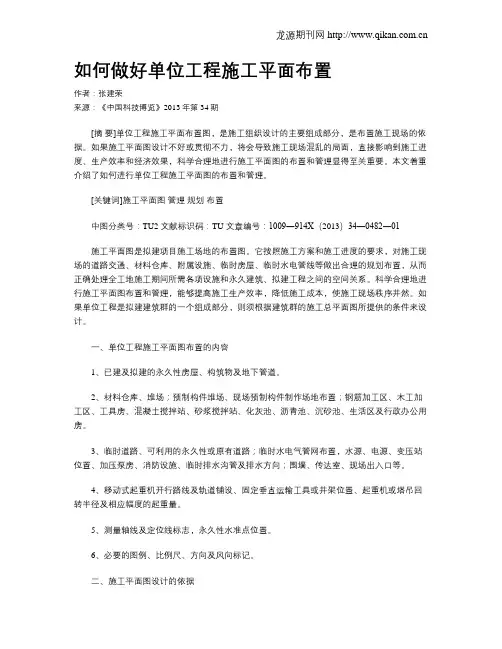

如何做好单位工程施工平面布置作者：张建荣来源：《中国科技博览》2013年第34期[摘要]单位工程施工平面布置图，是施工组织设计的主要组成部分，是布置施工现场的依据。

如果施工平面图设计不好或贯彻不力，将会导致施工现场混乱的局面，直接影响到施工进度、生产效率和经济效果，科学合理地进行施工平面图的布置和管理显得至关重要。

本文着重介绍了如何进行单位工程施工平面图的布置和管理。

[关键词]施工平面图管理规划布置中图分类号：TU2 文献标识码：TU 文章编号：1009―914X（2013）34―0482―01施工平面图是拟建项目施工场地的布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属设施、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

科学合理地进行施工平面图布置和管理，能够提高施工生产效率，降低施工成本，使施工现场秩序井然。

如果单位工程是拟建建筑群的一个组成部分，则须根据建筑群的施工总平面图所提供的条件来设计。

一、单位工程施工平面图布置的内容1、已建及拟建的永久性房屋、构筑物及地下管道。

2、材料仓库、堆场；预制构件堆场、现场预制构件制作场地布置；钢筋加工区、木工加工区、工具房、混凝土搅拌站、砂浆搅拌站、化灰池、沥青池、沉砂池、生活区及行政办公用房。

3、临时道路、可利用的永久性或原有道路；临时水电气管网布置，水源、电源、变压站位置、加压泵房、消防设施、临时排水沟管及排水方向；围墙、传达室、现场出入口等。

4、移动式起重机开行路线及轨道铺设、固定垂直运输工具或井架位置、起重机或塔吊回转半径及相应幅度的起重量。

5、测量轴线及定位线标志，永久性水准点位置。

6、必要的图例、比例尺、方向及风向标记。

二、施工平面图设计的依据建筑总平面图及施工场地的地质地形；工地及周围生活设施、道路交通、电力电源、水源等情况；各种建筑材料、预制构件、半成品、建筑机械的现场存贮量及进场时间；单位工程施工进度计划及主要施工过程的施工方法；现有可用的房屋及生活设施。

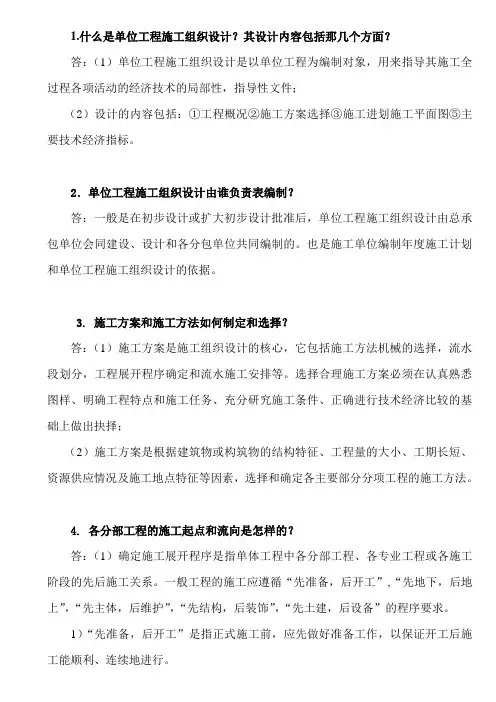

1.什么是单位工程施工组织设计？其设计内容包括那几个方面？答：（1）单位工程施工组织设计是以单位工程为编制对象，用来指导其施工全过程各项活动的经济技术的局部性，指导性文件；（2）设计的内容包括：①工程概况②施工方案选择③施工进划施工平面图⑤主要技术经济指标。

2．单位工程施工组织设计由谁负责表编制？答：一般是在初步设计或扩大初步设计批准后，单位工程施工组织设计由总承包单位会同建设、设计和各分包单位共同编制的。

也是施工单位编制年度施工计划和单位工程施工组织设计的依据。

3. 施工方案和施工方法如何制定和选择？答：（1）施工方案是施工组织设计的核心，它包括施工方法机械的选择，流水段划分，工程展开程序确定和流水施工安排等。

选择合理施工方案必须在认真熟悉图样、明确工程特点和施工任务、充分研究施工条件、正确进行技术经济比较的基础上做出抉择；（2）施工方案是根据建筑物或构筑物的结构特征、工程量的大小、工期长短、资源供应情况及施工地点特征等因素，选择和确定各主要部分分项工程的施工方法。

4. 各分部工程的施工起点和流向是怎样的？答：（1）确定施工展开程序是指单体工程中各分部工程、各专业工程或各施工阶段的先后施工关系。

一般工程的施工应遵循“先准备，后开工”,“先地下，后地上”，“先主体，后维护”，“先结构，后装饰”，“先土建，后设备”的程序要求。

1）“先准备，后开工”是指正式施工前，应先做好准备工作，以保证开工后施工能顺利、连续地进行。

2）“先地下，后地上”是指在地上工程开工前，尽量把地下管线和设施、土方及基础等做好或基本完成，以免对地上施工产生干扰或影响质量、造成浪费。

地下工程施工还应本着先深后浅的程序，管线施工还应本着先场外后场内、先主干后分支的程序。

3）“先主体，后维护”主要是指框架结构，其维护结构应后于主体结构，可避免相互干扰，有利于提高质量，保护成品和施工安全。

4）“先结构，后装饰”是指装饰应在结构全部完成或部分完成后进行。

工程施工图绘制步骤
一、工程资料汇总：
1、搜集资料：包括设计图纸、规划图纸、技术标准、规范及要求等相关资料。

2、对各种资料进行比对分析，并进行分类、汇总整理。

二、平面布置设计：
1、根据设计要求，在平面图上设置标高、建筑结构、设备位置、管线走向、道路等要素。

2、进行图层设置，不同要素按照不同的图层进行绘制，便于后续工序的识别。

3、进行建筑、结构、设备、道路等要素的布置、尺寸测量和勾正。

三、各种专业图纸的绘制：
1、建筑设计图纸绘制：包括平面图、立面图、剖面图、局部放大图、结构图等。

2、结构设计图纸绘制：包括结构平面、柱、梁、板、基础等详图。

3、给排水设计图纸绘制：包括给水、排水、通风、消防等设计图纸。

4、电气设计图纸绘制：包括电气走线图、电气设备布置图、电气接线图等。

四、图纸复核和审核：
1、绘制完成后，根据设计要求进行内部复核。

2、经过内部复核后，提交给上级部门或主管机构进行审核。

五、施工图的输出：
1、将审核通过的图纸进行归档，制作成电子版和纸质版。

2、向施工单位发布施工图，指导施工人员进行施工。

总的来说，工程施工图的绘制是一个复杂的过程，需要设计人员不断地积累经验并提高技
术水平。

只有通过认真细致的工作，才能绘制出符合设计要求的施工图，确保工程的质量
和安全。

在实际工程中，工程施工图还会根据具体的工程需求进行一些特殊的绘制工作。

但总的来说，以上的步骤是绘制工程施工图的核心内容。

通过对这些步骤的认真执行，可以保障工
程施工图的准确性和有效性，确保工程的顺利实施。

施工部署及现场平面布置一、施工部署1、总体施工阶段采取先地下后地上，先结构后装饰，先土建后水电设备，先施工合同范围内的后施工平行发包工程的施工方法，根据本工程特点，分为以下几个阶段施工：地基处理阶段；筏板基础及地下室施工阶段；主体结构施工阶段；主体填充墙砌筑阶段；内外装饰装修及屋面施工阶段；水电暖及设备安装施工阶段；平行发包工程施工阶段；竣工验收阶段。

由于工期紧，工程量大，故采取立体交叉作业，以确保工期目标实现。

2、工程分析：本工程为剪力墙结构，为保证工程工期及工程质量，故在施工安排上采取平面流水、立体交叉作业的施工部署。

在施工中采取分施工区流水作业的方法，加快施工速度，根据工程实际及特点，确定将本工程在水平方向按照轴线分为二个施工区进行流水作业。

3、主要施工方法本工程采用商品混凝土。

在施工时采用商品混凝土，拟采用三层以下利用汽车泵，三层以上使用砼输送泵进行混凝土浇筑，因此应严格按照施工进度计划精心组织、实施各施工段的施工进度。

地下室底板侧模使用钢模，侧面刷脱模剂。

地下室内外混凝土墙、电梯井采用组合钢模，板采用竹胶合板模板；地上部分内外混凝土墙采用全钢大模板，板采用竹胶合板。

地下室墙，梁、板分二次浇筑，施工时要保证模板及支撑体系的稳定性。

地下室底板、外墙、顶板采用抗渗混凝土，抗渗等级为S6。

地上部分混凝土墙体采用全钢大模板，板采用竹胶合板模板，以达到清水混凝土效果；为保证全钢大模板施工效果，飘窗等采用二次浇筑办法，砌体拉结筋采用植筋办法。

4、主要分部分项工程的施工顺序基础结构施工：土方开挖f基坑支护f桩基施工f基础垫层f定位放线f筏板基础f地下室施工f基础回填土。

主体结构施工：定位放线f柱、墙体竖筋绑扎、验收f模板安装、校正、固定、验收f 浇筑柱、墙体砼f拆模、养护f支梁板楼梯模板f检查验收f绑梁板楼梯钢筋、验收f浇梁板楼梯砼f养护f转入下一层定位放线。

循环流水施工中穿插水电预留、预埋工序。

屋面工程待主体完成后先期进行施工，顺序如下：屋面清理f屋面放线f屋面保温层f屋面找平层f屋面防水层f屋面细部处理。

施工平面布置图说明在建筑施工过程中，施工平面布置图是一个关键的环节，它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。

下面，我们将对施工平面布置图进行详细的说明。

一、施工平面布置图的目的和意义施工平面布置图是施工现场布置的依据，其目的是为了指导施工现场的各项活动，确保施工流程的顺畅、安全和高效。

通过合理的施工平面布置，可以减少各工种之间的相互干扰，减少材料的重复搬运，提高工作效率，同时也能保障施工人员的安全。

二、施工平面布置图的内容施工平面布置图主要包括以下内容：1、施工区域的划分：将施工现场划分为不同的区域，如材料堆放区、机械设备区、办公区、生活区等。

2、交通道路的规划：规划好施工现场的交通道路，确保车辆和人员的安全通行。

3、安全设施的布置：根据施工需要，布置好安全设施，如消防设施、安全警示标志等。

4、施工顺序的安排：根据施工进度计划，合理安排各工种的施工顺序。

5、环境保护措施：针对施工过程中的环境污染问题，采取相应的环境保护措施。

三、施工平面布置图的注意事项在绘制施工平面布置图时，需要注意以下几点：1、要根据施工现场的实际情况进行绘制，确保图中的内容真实、准确。

2、要考虑到各工种之间的相互影响，避免相互干扰。

3、要考虑到安全因素，确保施工现场的安全。

4、要考虑到环境保护因素，减少施工对环境的影响。

四、总结施工平面布置图是建筑施工过程中不可或缺的一部分，它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。

因此，在绘制施工平面布置图时，必须认真考虑各种因素，确保图中的内容真实、准确、完整，为施工现场的管理和施工提供有效的指导。

施工总平面布置图在建筑设计和施工的过程中，总平面布置图是一个重要的环节。

它是对整个施工项目的全面规划和安排，涉及到施工场地、施工道路、施工设备、施工材料以及人员活动等各个方面。

总平面布置图的精心设计，不仅可以提高施工效率，降低成本，还可以保障施工过程的安全。

施工总体部署及现场平面布置一、施工总体部署施工总体流程：本工程占地面积大，地坪施工要求高，我司考虑采用流水施工，先行施工A1仓库，待A1仓库地下基础成型后再施工A2、A3仓库：1、基础工程（±0.000以下）施工程序：施工准备工作→定位测量、放线→桩基施工→挖土→浇垫层砼→(凿桩头)→基础承台扎筋、支模→隐蔽工程验收→浇捣承台基础砼→养护→地墙砌筑→回填。

（机电安装预埋工程配合同步或穿插施工）。

2、上部工程施工程序钢结构：为分包工程，我方做好一切配合工作。

框架结构：楼层定位放线→扎柱钢筋及安装预埋件→（穿插隐蔽工程验收）→支柱模板→支楼层梁、板排架→扎楼层钢筋及安装预埋件→（穿插隐蔽工程验收）结构梁板柱浇捣并养护。

3、结构完成后进入装饰、安装阶施工程序：结构验收→内外墙粉刷（穿插屋面工程）→室内外装饰→油漆涂料修补→清理扫尾、竣工验收。

（机电安装预埋、安装、调试工程配合同步或穿插施工）4、总体及收尾阶段：在接近全部工程收尾阶段时，可及早插入室外总体的施工。

二、主要施工工艺选择经过综合比较，本工程拟采用的主要施工方法：1、土方工程：采用局部大开挖的方法，用W1001型反铲挖掘机开挖土方，人工配合修坑，跟进浇捣基础砼垫层的施工方法。

2、模板工程：钢砼框架结构模板采用全新九夹板，用φ48钢管支设满堂支撑。

3、钢筋工程：水平钢筋Ф14以下采用绑扎连接，Ф14以上钢筋加工接头采用焊接连接；4、砼工程：计划全部采用商品砼，采用汽车泵进行输送。

5、垂直运输：主要采用汽车吊进行搬运。

6、钢结构：分包工程。

7、脚手架工程：计划采用落地钢管扣件式脚手架。

8、装饰工程分阶段从上到下施工；安装工程与土建配合，施工按层间搭接作业，按照主体及装修工程的施工段的划分安排好搭接作业。

三、施工现场平面布置本工程位于昆山淀山湖物流园区内，现场交通较便利，三通一平已经完成，场地地势较平坦。

基地内无临时围墙，场地较为空旷，施工材料和人员的进出在基地北侧。

【施工】施工部署及现场平面布置第一节、施工现场布置原则施工现场作为展现我公司形象的窗口，充分考虑了施工活动对社会的影响，对资源的节约和保护；为满足工程建设顺利进行，我们对工程建设的各个阶段的平面布置进行策划和部署。

一、现场设施布置按照招标文件及业主要求围绕以下几个方面进行布置：1、文明施工与环境保护方面：安全警示标志牌、现场围挡、一图八牌、企业标志、场容场貌、材料堆放、现场防火、垃圾清运。

2、临时设施方面：现场办公生活设施、施工现场临时用电（配电线路、配电箱开关柜箱、接地保护装置）。

3、安全施工方面：临边洞口交叉、高处作业防护（楼板、屋面、阳台等临边防护；通道口防护；预留洞口防护；楼梯边防护、垂直方向交叉作业防护、高空作业防护）。

二、满足上述要求的同时，按以下原则进行施工现场布置：1、所有临时设施的设计和设置均从对环境的影响、能源的消耗、资源的保护及各种污染的有效控制等角度出发。

现场布置考虑大气污染特别是扬尘污染控制的措施；水体污染控制及再利用的措施；现场低噪音施工措施和减噪措施；光污染控制措施等。

2、在平面布置中对施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。

将长期设施设置在调整最小的位置内。

3、在现场交通组织上，充分考虑现场大型机械设备安装和重型车辆的进出场问题，同时考虑现场消防要求，合理设置交通出入口，解决现场高峰期的交通压力。

4、在物流组织上，尽量避免土建、安装专业施工相互干扰。

优化物流组织的程序，做到短距离灵活配送的要求。

5、施工用房布置考虑分包单位进出场时间、劳动力计划曲线，合理安排办公用房设置时间，以减少措施费用。

6、施工材料堆放应尽量设在水平运输机械的行程范围内，减少二次搬运。

7、现场临时设施和场地铺装的设计以绿色施工为指导方针，重视减少对资源的消耗、减少废弃物的排放、减少对环境的影响。

设立环境保护设施制定环境保护方案。

8、符合施工现场卫生及安全技术要求和防火规范。

简单四步,教你如何绘制好施工现场总平面布置图施工总平面布置图是拟建项目施工场地的总布置图.它按照施工方案和施工进度的要求,对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置,从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系.施工总平面布置图是工程施工组织设计<及部分专项施工方案>的重要组成部分,在工程投标中,也是技术标的重要组成部分.现在CAD应用普及,施工总平面布置图基本上采用CAD进行绘制,下面以应用CAD软件为例,说明如何才能绘制好施工总平面布置图.1施工总平面布置图绘制依据1、各种设计资料,包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置.2、建设项目的现场考察情况<周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等>.3、建设项目的建筑概况、施工方案、施工进度计划,以便了解各施工阶段情况,合理规划施工场地.4、各种建筑材料构件、加工品、施工机械和运输工具一览表〕含需要数量及外廓尺寸等信息〔,以便规划工地内部的储放场地和运输线路.5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格.6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009.7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定,施工单位安全文明施工标准.2施工总平面布置图绘制原则1、在满足施工要求的前提下,少占地,不挤占交通道路.2、主要施工机械设备的布置满足施工需求.3、最大限度的压缩场内运输距离,尽可能避免二次搬运.4、在满足施工需要的前提下,临时工程越小越好,以降低临时工程费.5、充分考虑劳动保护,环境保护,技术安全,消防要求等.6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定.3施工总平面布置图的主要内容及绘制步骤1、绘制拟建建筑物〕构筑物〔、确定施工现场区域.<现在基本上可从**拷贝建筑总平面电子图,但先要进行图形处理,详细见第六部分第2条.>2、设置围墙、出入口,引入场外交通道路；对施工现场区域按现场办公区、临时生活区、现场生产区进行划分.3、现场生产区布置<施工阶段不同布置要求会有所不同,以下以上部结构施工为例>：<1>主要机械设备的布置<先考虑塔吊布置,然后考虑施工电梯布置,其他机械如砼泵可在布置内部运输道路后进行布置>.<2>布置内部运输道路.<3>布置加工场、搅拌站<先考虑钢筋加工场>.<4>布置生产区临时设施〕仓库、钢筋棚、木工棚、门卫室、蓄水池、洗车池等〔.<5>材料、加工半成品、构件的堆场.4、现场办公区及临时生活区布置.——现场场地狭小,现场办公区及临时生活区另租场搭设或甲方另指定位置搭设的,另附平面布置图.5、布置临时水电管网、排水系统等.6、必要的图例、说明及标注、指北针等.4施工总平面布置图绘制方法及技巧1、分阶段进行绘制以房屋建筑总承包工程为例,建议分以下阶段进行布置：<1>基坑土方开挖及支护阶段——本阶段生产区应绘制基坑边线、基坑坡道,基坑内运输通道、基坑排水沟及沉砂池,出入口应设置洗车池等.<2>桩基施工阶段<3>地下室施工阶段——本阶段生产区应绘制基坑边线,并绘制地下室结构外边线及后浇带,塔吊布置应满足上部结构施工为主.<4>上部结构施工阶段——本阶段生产区地下室外边线可画成虚线,加工场布置与地下室施工阶段有所不同,部分加工场可移至地下室顶板上,增加施工电梯布置、砌体材料堆场、安装用场地布置等.<5>装饰及安装施工阶段——本阶段生产区结构施工所需的钢筋加工场、模板加工场、脚手架材料堆场等应撤换掉,增加装修施工用场地、安装用场地布置等.<6>室外工程施工阶段——本阶段加工场、材料堆场等基本撤换掉,现场办公区及临时生活区有影响的也应撤换掉,本阶段应将小区道路及室外的景观构筑物画上.2、建筑总平面图的处理施工总平面布置图以建筑总平面图做底图,但必须进行图形处理,否则比较杂乱.下面以上部施工阶段的施工总平面布置图为例说明如何对建筑总平面图进行处理.一般选用屋顶总平面做底图,处理时主要采取关闭图层方法.必须保留的有：用地红线、地下室外边线、拟建建筑物外轮廓线、周边已有建筑物轮廓线、周边已有市政道路线、楼栋号及层数标注；可处理掉的有：建筑控制线、绿化、园景<如零星构筑物、铺地等>、小区道路、坐标及尺寸标注,场地高差不大的标高标注也可关闭,当采用关闭图层无法将上述内容处理掉时可采用删除命令进行删除.处理后的建筑总平面图还应对保留的文字标注字体适当放大<一般放大2至3倍>,因为**一般采用A1纸出图,我们在施组或方案中一般采用A3纸打印出图,字体不放大会看不清楚.绘制地下室阶段施工总平面布置图所需的基坑边线可从支护设计平面图复制粘贴进来,所需的地下室后浇带线可从地下室结构平面图复制粘贴进来.3、图层、颜色、线型的设置在处理后的建筑总平面图上主要增设以下图层：临时设施图层<含办公区、临时生活区、仓库等>、加工场及堆场图层、场内运输道路图层、主要施工机械图层.新设的不同图层应设置不同颜色<最好不采用黄色等比较浅色的颜色>,以利最后打印出图时调整打印效果.一般塔吊覆盖范围线采用虚线线型.4、CAD准确绘制要按比例绘制,就是不管是什么图,绘制时都切记以实际每1MM对应AUTOCAD中的每个标准单位1来绘制.比如说运输通道4米宽,在CAD里量出来就是4000mm〕即4米〔；塔身尺寸为2米×2米,在CAD里量出来每边就是2000mm；塔吊覆盖半径50米,在CAD里量就是50000mm.5、塔吊的布置塔吊的平面位置,主要取决于建筑物的平面形状和四周场地条件.一般布置在建筑物边,高层必须考虑附墙加固,离墙距离大概5米；塔吊的服务半径应能基本覆盖高层塔楼；若有预制构件或钢结构吊装,选用的塔吊应进行起吊能力验算<最远距离、最重构件>；群塔布置应能相互避开塔身,但覆盖范围最好能小部分搭接；塔吊布置还应考虑拆卸方便.6、布置运输道路<1>尽可能利用原有道路；<2>满足消防要求、宽度不小于3.5m；施工场地宽松的可设置双车道,场地狭小的设单车道,最好能成环状,或者设置回车场；<3>运输通道尽量能由市政道路通至主要加工场及施工电梯处.7、布置施工电梯、混凝土输送泵等机械施工电梯布置时应查看塔楼标准层平面,尽量设置在阳台位置,高层每个单元设置1台双笼施工电梯；混凝土输送泵尽量靠近出入口位置设置.8、确定钢筋加工场、搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围,并且不能影响运输通道.各加工场应标注名称及占用面积,钢筋加工场一般需800平方米.9、必要的图例、说明及标注必要的标注有：拟建建筑物楼栋号、楼层数、周边市政路路名、施工围墙、地下室外边线、各类临时设施名称及面积、各类加工场名称及面积等；必要的图例有：塔吊、施工电梯、砼泵、搅拌机、蓄水池、水泥罐、发电机房等；对图上无法表达的可做文字说明,场地小办公区临时生活区另行布置的可做文字说明.10、布置临时水电管网主要在主体结构施工平面布置图基础上进行布置,可单独出图.<1>临时供水的布置：供水管径大小根据计算确定,管网布置要基本覆盖主要拟建建筑物,可沿施工围墙内半圈设置,并考虑现场消防需要设置消防栓.每栋塔楼应设置至少一处供水点<立管随楼层上升>,主出入口、蓄水池、搅拌站、生活区及办公区等应设置供水点.<2>临时供电的布置：变电器、用电量和导线等经计算确定：配电箱布置、开关箱布置、安全架空距离满足用电规范及消防要求.11、打印、出图这是最后一步了,也是比较重要的一步.打印前应进行打印样式设置,按颜色设置打印线宽、打印线颜色.黑白打印时可将比较重要的内容的打印色设置成黑色并将线宽设置为0.3mm,一般内容的打印色设置成蓝色并将线宽设置为0.2mm,次要内容的打印色设置成灰色并将线宽设置为0.1mm.。

设计院施工图设计流程设计院施工图设计流程：从规划到出图的完整过程一、背景介绍设计院作为建筑领域的中坚力量，承担着为城市建设提供优质设计服务的使命。

在 design-build 过程中，施工图设计是至关重要的环节，它为项目的实施提供了详尽的指导。

本文将详细介绍设计院施工图设计的流程。

二、施工图设计流程概述设计院的施工图设计流程通常包括以下几个阶段：规划设计方案、绘制施工图、审查施工图、修改完善施工图以及出图。

每个阶段都是必不可少的，确保最终的设计成果符合项目要求。

三、具体步骤1、规划设计方案：在规划设计方案阶段，设计院将根据项目需求进行方案设计，确定建筑物的布局、空间需求、材料选用等。

2、绘制施工图：在绘制施工图阶段，设计院将根据规划设计方案进行深化设计，绘制出详细的施工图纸。

这一阶段需要考虑空间布局、细节处理、标高、比例尺等因素。

3、审查施工图：审查施工图是确保设计符合国家法律法规和建筑设计标准的关键步骤。

在这一阶段，设计院将对施工图纸进行内部审核，查找潜在的问题并进行修正。

4、修改完善施工图：在审查完成后，设计院将对施工图进行修改和完善，以确保图纸的准确性和完整性。

这个阶段可能需要进行多次修订，以确保设计满足项目需求。

5、出图：最后，设计院将确认设计图纸的质量和格式，并编写目录和总结等。

最终的施工图纸将提交给施工单位，作为项目建设的依据。

四、总结本文详细介绍了设计院施工图设计的流程，包括规划设计方案、绘制施工图、审查施工图、修改完善施工图以及出图等阶段。

这个过程需要设计院的专业技术和严谨态度，以确保最终的设计成果符合项目需求，为城市建设提供优质的设计服务。

施工图设计流程施工图设计流程是确保建筑设计得以实现的关键环节。

在这个流程中，设计师们将概念设计转化为具体的实施方案，从而满足建筑的使用要求并确保其安全性。

下面我们将详细介绍施工图设计流程的各个阶段。

一、方案设计阶段在方案设计阶段，设计师们主要进行的是对建筑项目的整体规划和概念设计。

施工现场平面布置及施工道路平面图第一节施工平面布置和临时设施布置【1】布置要求1、现场平面布置要求按工程实施的需要，本工程现场布置分为三个阶段：土方开挖和基础施工阶段、室外工程阶段。

室外工程施工时，除园林和外网单位外各分包材料、设备不再占用室外场地。

办公室移入楼内。

2、施工用地狭小，只能占用本标段范围内的临时用地，承担进场后的场地规划布置、现场临时道路、临时围墙和出入口、临建、临水、临电等临时设施的建设，施工过程中的拆移调整和最后的全部拆除恢复工作。

现场不设置供居住区。

3、做到5个100％：即工地渣土100％覆盖、工地路面100％硬化、出工地车辆100％冲洗车轮、拆除房屋的工地100％洒水压尘、裸露的空地100％绿化或覆盖4、保证满足公共部位的安全和照明，通道照明符合要求，现场（包括各楼层各工作面）排水及时效，保证设备调试和运行的电量、水量储备和提供的接驳点不超过40米，保证提供的临时消防水满足相关要求和足够的水头压力。

5、临电的方案设计从布置上至少满足现场封闭环路，楼内竖向至少满足主体每栋号内隔层布置分配箱，容量设计要满足工程整体需要即满足各独立分包对容量的要求，并在变电站内、各电梯机房处提供临时用电，每处容量不小于50KW并设分配箱。

6、临水的方案设计从布置上至少满足现场封闭环路和相应接驳点，楼内竖向至少满足每栋号内均有一趟竖向消防水并每层设临水接驳口隔层设消防专用接驳口，并配备相应消防器材，容量设计要满足工程整体需要和有关临时消防设施的专项要求。

7、应至少在每四层设置一个配电箱和一个临时水源。

8、工地办公室布置：施工总平面图（基础阶段、主体阶段、装修阶段）；施工进度计划网络图；工程施工形象进度图；质量、安全消防、文明施工管理网络图；消防器材布置图。

9、全体现场施工人员应统一佩带工作牌。

10、用钢管脚手架，脚手架走道外侧需设置踢脚板，高度不小于180mm，油漆颜色为红白或黄黑相间色（250mm相间），散水采用硬地坪，外设排水沟。

施工部署及现场平面布置由公司有关领导及主管部门牵头，组建针对本工程施工管理的强有力的项目经理部，在认真阅读理解施工合同及施工图纸的基础上，做到对施工过程中方方面面影响因素的准确把握，借助有关计算机软件等先进的科技手段，经专业人员对本工程全部要求进行能力论证，并找出了本工程施工的重点和难点，确定了本工程施工目标和管理目标。

第一节施工平面布置图一、施工总平面布置概述1、布置原则及说明（1）、布置原则依据招标文件提供的工程范围，结合本标段施工特点，在满足正常施工的生产管理的前提下，本着节约、安全、合理、经济、整洁、文明、保护环境的目的进行布置。

1）、作业区与办公生活区分开，保证物流畅通，方便，信息沟通，降低搬运成本，创造良好的生产和生活环境。

2）、临时布置满足使用时间限制，减少施工干扰，维护施工、交通安全，保护环境。

3）、临时设施可靠、合理、经济，充分就地利用既有设施，充分考虑冬、雨季、夜间、节假日和平行交叉作业的影响因素。

（2）、布置说明本工程施工项目工作量分布较平均，因此秉承“合理划分、简便管理”的原则，驻地距施工现场不远，可直接步行进入施工现场。

2、主要工程准备（1）、驻地建设我单位根据对图纸的认真研究，对施工现场仔细踏勘，同时考虑到对本合同工程管理和车辆出入的便利，拟在附近租用房屋及院内空地作为项目经理部办公生活生产地点。

（2）、通讯及电力设施等1）、通讯待进场后由项目经理部与当地电信部门联系安装2台程控电话及一台有线传真电话，主要人员配备手机，测量班配备对讲机，解决项目部与各施工队、业主、监理之间的通信联络，保证信息传递及时畅通，提高办事效率。

2）、电力我公司根据现场调查，原则上生产生活用电由甲方提供接入点。

3）、水资源项目经理部生产生活用水均采用自来水。

二、交通导行1、组织管理：有交通导行领导小组。

交通导行方案符合公司及公安交管局的要求。

道路施工职工安全教育知晓率100%。

严禁将车辆通行证外借他人。

施工现场总平面布置（一）施工平面图（二）总平面布置方案1、施工总平面图设计的内容(1)建设工程施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。

(2)一切为全工地施工服务的临时设施的布置位置，包括:1)施工用地范围，施工用的道路;2)加工厂、制备站及有关机械的位置;3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;4)行政管理房、宿舍、文化生活福利建筑等;5)水源、电源、变压器位置，临时给排水管线和供电、动力设施;6)停车区域位置;7)一切安全、消防设施位置。

(3)永久性测量放线标桩位置许多规模巨大的建筑工程，其建设工期往往很长。

随着工程的进展，施工现场的面貌将不断改变。

在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。

2、施工总平面图设计的原则1)尽量减少施工用地，少占农田，使平面布置紧凑合理。

2)合理组织运输，减少运输费用，保障运输方便通畅。

3)施工区域的划分和场地的确定，应符合施工流程需求，尽量减少专业工种和各工程之间的干扰。

4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。

5)各种生产生活设施应便于工人的生产生活。

6)满足安全防火、劳动保护的需求。

3、施工总平面图设计的依据(1)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑工程范围内有关的一切已有和拟建的各种设施位置。

(2)建设地区的自然条件和技术经济条件。

(3)建设工程的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。

(4)各种建筑材料构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。

(5)各构件加工厂规模、仓库及其他临时设施的数量和外廓尺寸。

4、施工总平面图的设计步骤(1)场外交通的引入设计全工地性施工总平面图时，首先应从研究大宗材料、成品、半成品、设备等进入工地的运输方式入手。

施工总平面、现场临时设施布置一、施工现场平面布置原则1、要满足施工需要，方便施工管理，确保施工质量、安全、进度和环保的要求。

2、在允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序，分期进行施工场地的规划，将对交通及周围环境影响程度降至最小、将现有场地的作用发挥到最大化。

3、处理好交通线路与临时道路的关系，保证该地区交通运行通畅，避免拥挤和堵车现象发生。

4、场地布置遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。

二、施工总平面图布置图1、现场临时设施布置情况施工现场各种临时设施分别布置在施工现场内，现场主要设置办公区；大型工具堆放区、加工区；材料堆放区；搅拌站以及水泥库等设施。

3、办公区办公区设置项目经理办公室、项目部办公室等。

4、周转材料堆场5、生活居住区生活区设食堂，内配冰柜、蒸箱、炉灶等设施。

炉灶采用燃气炉灶，满足施工人员用餐。

6、施工主要机具、设备布置方案按总体部署及施工进度的要求，购置和配备必须的施工机械，解决施工中运输加工任务。

7、施工现场临时用电方案根据建设单位提供的电源及水源，于现场一侧设立配电间，按平面布置，将平面与立面施工用电分开布置。

生活区分办公照明和宿舍照明用电，生产区用电分两路，一路为机械用电，一路为现场施工照明。

8、施工现场临时用水方案根据建设单位提供的施工用水，为满足各施工段、生活区的使用，进行了平面分点布置。

配水管网的布置方法根据本公司以往类似工程经验，主杆线采用中48镀锌管，支管采用中25镀锌管。

现场用水采用环向封闭布置，优点是能保证供水的可靠性，当管网某一处发生故障时，水仍可以正常使用。

9、施工现场临时排水方案施工区域排水：本工程各施工阶段的施工排水都统一安排，一次性投资，在每个建筑单体的四周都设置排水沟，在临时施工道路的两侧设置排水明沟及窨井，污水经沉淀后排入下水道。

10、施工现场临时消防方案消防设施的配置和布置的合理与否，是关系到每个施工阶段的防火安全问题，因此必须经过周密合理的考虑。
