扭矩传感器零点校正方向机扭矩传感器校正

镜头扭力测试方法镜头扭力测试是在光学和相机行业中常用的一种测试方法，它用于评估和量化镜头的扭转性能，即镜头对旋转或扭转力的响应。

这个测试对于确保镜头在使用中能够平稳、灵活地旋转非常重要，特别是在摄影、视频拍摄和工业视觉等应用中。

以下是关于镜头扭力测试方法的详细介绍。

1. 设备准备：测试平台：准备一个稳定的测试平台，确保它能够提供足够的支持和平衡，以模拟实际使用环境。

扭矩传感器：使用专业的扭矩传感器，将其安装在测试平台上，并与数据采集系统连接。

测试工具：准备一种可控制扭矩大小和方向的测试工具，通常是手动或电动的。

2. 测试步骤：零点校准：在进行测试之前，对扭矩传感器进行零点校准，确保准确度和精度。

装配镜头：将待测试的镜头安装在测试平台上，确保安装稳固且平衡。

设定基准扭矩：设定基准扭矩值，这是测试时应用于镜头的扭矩大小。

基准扭矩值的选择通常取决于镜头的类型和应用场景。

扭矩施加：使用测试工具，以基准扭矩值施加扭矩到镜头。

这可以通过手动旋转或电动旋转测试工具来完成。

记录数据：使用扭矩传感器和数据采集系统记录施加扭矩时的镜头响应。

记录的数据可能包括扭矩值、旋转角度、时间等。

多次测试：进行多次测试，以获取可靠的平均结果。

这有助于排除可能的测试误差，并提供更准确的扭矩测试数据。

3. 数据分析：评估扭矩响应：分析记录的数据，评估镜头在不同扭矩下的旋转性能。

了解在何种扭矩范围内，镜头的旋转仍然能够平稳、灵活，而不影响图像质量或使用体验。

制定标准：基于测试结果，可以制定标准或规范，以确保生产中的每个镜头都符合所需的扭矩性能要求。

4. 镜头扭力测试的应用：相机制造业：在相机制造业中，镜头扭力测试用于保证相机镜头在使用中的可靠性和用户体验。

工业视觉：工业相机和机器视觉系统中的镜头扭力测试可确保系统在自动化生产环境中的稳定性。

医学成像：在医学成像设备中，镜头扭力测试有助于确保医学图像的准确性和清晰度。

摄影和视频生产：对摄影和视频制作领域的专业镜头进行扭力测试，以确保在各种拍摄条件下的稳定性。

丰田乘用车电气故障六例◆文/江苏 高惠民案例一：丰田锐志P/S警告灯间隙性点亮故障现象2009年生产的丰田锐志轿车，车型为GRX122-AETZKC，行驶里程60000km。

客户来店反映，该车有两次遇红灯停车(发动机未熄火)，仪表盘上P/S红色警告灯点亮，且打方向时感觉沉重，关闭点火开关，重新启动发动机，P/S警告灯熄灭，打方向恢复正常。

故障诊断与排除(1)技师接修该车后，取读故障码为历史故障码C1555。

在锐志GRX121/122车型修理手册上解释C1555故障码含义为“检测到动力转向电动机继电器故障”。

故障部位为动力转向ECM总成。

保存故障码信息并予以清除故障码。

(2)接着进行路试，行驶20km后停车再起步，P/S 故障灯又点亮，故障码仍旧是C1555。

故障码定格数据如图1所示。

从定格数据中发现动力转向电动机三相端电压均为0(正常车辆方向盘在中间位置，没有转动方向盘时，动力转向电动机三相端电压为13.5V的电源电压)，这说明动力转向系统有故障且已经进入失效保护状态。

(3)根据动力转向系统电路图(图2)检查动力转向ECU与发动机室1号继电器盒内的EPS继电器的连线高惠民(本刊专家委员会委员)现任江苏省常州外汽丰田汽车销售服务有限公司技术总监，江苏技术师范学院、常州机电职业技术学院汽车工程运用系专家委员，高级技师。

图1锐志轿车C1555故障码定格数据图2 锐志轿车电动转向系统电路图和连接器以及动力转向ECU与动力转向电动机连线和连接器，都连接正常，点火开关IG-ON，动力转向ECU A12号连接器4号端子与5号端子有12V蓄电池电压，EPS继电器向动力转向ECU供电正常。

(4)根据维修手册提示，唯一的修理方法就是更换动力转向ECU。

因此，技师更换了该车的动力转向ECU并进行了转向角传感器初始化和扭矩传感器零点校正，然后试车50km，故障没有出现，于是就交车给客户，结果客户将车辆刚开出店门停下来时，P/S警告灯又点亮，车辆重新回店。

扭矩传感器零点校正方向机扭矩传感器校正一、扭矩传感器简介扭矩传感器是电控动力转向系统的重要组成元件之一。

用来测量驾驶员作用在方向盘上力矩的大小和方向，并将其转换为电信号，动力转向ECU接收此信号及车速信号，决定辅助动力的方向和大小，从而在低速行驶时控制转向力矩变小。

在高速行驶时控制转向力矩适度增大。

有的扭矩传感器还能够测量方向盘转角的大小和方向。

扭矩测量系统比较复杂且成本高，很多元件都是集成在一起的，如丰田车系就把转向电动机、扭矩传感器和转向柱集成到一起构成转向柱总成，这样使转向控制更精确、更可靠。

扭矩传感器目前可分为接触式和非接触式两种，非接触式扭矩传感器又叫滑动可变电阻式扭矩传感器，接触式扭矩传感器是在转向轴与转向小齿轮之间安装了一个扭杆，当转向系统工作时利用滑环和电位计测量扭杆的变形量并转化为电压信号。

非接触式扭矩传感器中有两对磁极环，当输入轴和输出轴之间发生相对转动时，磁极环之间的空气间隙发生变化，从而引起电磁感应系数的变化，在线圈中产生感应电压，并将电压信号转化为扭矩信号。

非接触式扭矩传感器的优点是体积小精度高。

如丰田卡罗拉轿车就采用了非接触式扭矩传感器。

一般情况下，当扭矩传感器损坏或性能不佳时会导致转向系统出现以下故障：1 转向困难；2 左右转向力矩不同或转向力矩不均；3 行驶时转向力矩不随车速改变或方向盘不能正确回正；4 组合仪表上P／S警告灯亮起；5，产生故障码C1511、C1512、C1513、C1514、C1515、C1516。

由于扭矩传感器装于转向柱总成内，所以如果扭矩传感器损坏。

只能更换转向柱总成，因为扭矩传感器是一个精密元件，当更换了扭矩传感器后，要对其进行零点校正，如果未对其零点校正，即使更换了完好的扭矩传感器，转向系统仍会故障依旧，所以，更换扭矩传感器后进行扭矩传感器的零点校正就像组装发动机时要对正时一样重要。

二、扭矩传感器零点校正本文以丰田车系为例，讲解一下扭矩传感器零点校正的方法。

扭矩传感器校验标准一、扭矩传感器校准基本原理扭矩传感器是用于测量机械设备扭矩的一种传感器。

在实际应用中，为了确保测量结果的准确性和可靠性，通常需要对扭矩传感器进行定期校准。

扭矩传感器的校准基本原理是通过比较标准负载和实际测量结果，对传感器的输出进行校准。

扭矩传感器的校准可分为静态校准和动态校准两种方法。

二、静态校准静态校准是指在负载不变的情况下进行校准。

静态校准方法可以采用标准砝码比较法或者悬挂法。

（1）标准砝码比较法：该方法是将标准砝码悬挂在传感器的接头位置，通过比较传感器的读数和标准砝码的重量，来验证传感器读数的准确性。

该方法适用于小扭矩传感器的校准。

实际操作步骤：①将标准砝码悬挂在传感器的接头位置；②读取传感器的输出值，并记录下来；③拿下标准砝码，重新读取传感器的输出值，并将读数与记录值进行比较，以验证传感器的准确性。

（2）悬挂法：悬挂法也是一种直接比较法，常用于大扭矩传感器的校准。

该方法是通过悬挂不同重物，来比较传感器输出的扭矩值。

具体的操作步骤如下：①将传感器安装在支架上，使其与安装板平行；②悬挂不同重物，同时记录传感器读数；③重复上述步骤2-3，直到悬挂不同重物时记录值与实际值误差最小。

三、动态校准动态校准是在负载变化的情况下进行校准。

动态校准方法可以采用扭矩标定器或者校准架进行。

（1）扭矩标定器：扭矩标定器是一种实验室常用的校准设备，适合于精度要求比较高的扭矩传感器。

该设备通过一块标定轮和一个电器控制系统，产生一定的转矩信号，并将该信号传输到扭矩传感器上进行校准。

实际操作步骤：①根据标定器的使用说明，将传感器连接到标定器上；②按照标定器的设置要求，将标定器设置为连续或者单点模式；③开始标定程序，记录下标定过程中每个数据点的数据，并进行校准。

（2）校准架：校准架是一种相对简单的校准设备，构造简单，易于使用，适合于现场扭矩传感器的校准。

实际操作步骤：①将扭矩传感器安装在校准架上，并连接好电缆；②带负载操作，根据需要改变负载大小；③记录传感器的读数，检查校准结果是否符合需求。

第1页共9页
传感器、扭矩仪使用方法
传感器、扭矩仪使用方法
使 用 说 明 书
四川诚邦测控技术有限公司
四川诚邦测控技术有限公司
地址：四川省成都市双流蛟龙工业港双巷路 46 号
网 址： 电子邮箱：cb@ 电话：028-85737373
第2页共9页
传感器的初始相位改变（变大），用扭矩仪测相位的功能测出传感器的初始相
位，将发现与其出公司记录的初始相位角有较大变化（变大）。
其原因一：可能是内部松动；二：可能为冲击扭矩引起的弹性轴弹性变形后不
能恢复所致，建议返公司修理。
16、采用何种负载方式为好？
NJ 型扭矩传感器为传递型测功仪器，它与各种测功机不一样，它只传递扭矩
（功率），而不吸收扭矩（功率），因此 NJ 型传感器必须安装在动力和负载之间，
负载的方式很多，要根据用户的需要和可能加以选择，一般有水力测功机、电力测
功机、电涡流测功机、发电机、磁粉制动器、液压加载器。至于风机、水泵等本身
就是负载。
四川诚邦测控技术有限公司
地址：四川省成都市双流蛟龙工业港双巷路 46 号
ｅ.高转速用户应注意说明书中传感器的转速范围，若超过规定标准转速范围，
应特殊订货。
24、某电机公司电机系列扭矩范围在 20～1000Nm 之内，应选购几种传感器为好？
建议选 20，50，100，200，500，1000Nm，6 种传感器为好。
25、用一台 0.1 级 1000Nm 传感器测小扭矩(例如 10Nm)发现数据误差大,且有较大跳动,
好。
18、传感器上的联轴器能用榔头敲进去吗？
千万不能，尤其是小扭矩传感器。否则会引起传感器轴间松动，致使测量数据
跳动，零点不稳。

工作原理：传感器扭矩测量采用应变电测技术。

在弹性轴上粘贴应变计组成测量电桥，当弹性轴受扭矩产生微小变形后引起电桥电阻值变化，应变电桥电阻的变化转变为电信号的变化从而实现扭矩测量。

下面为扭矩测量的主要工作原理框图，由于采用了能源与信号的无接触传输，完美的解决了旋转状态下的扭矩测量。

电源当测速码盘连续旋转时，通过光电开关输出脉冲信号，根据码盘的齿数和输出信号的频率，即可计算出对应的转速。

技术指标：1.测量范围：0.5N·m--5万N·m（分若干档）2.非线性度：±0.1%--±0.3%（Ｆ·Ｓ）3.重复性：±0.1%--±0.2%（Ｆ·Ｓ）4.精度：±0.2%--±0.5%（Ｆ·Ｓ）5.环境温度：-40℃--70℃6.过载能力：150%7.频率响应：100 μs8.输出信号: 频率方波 (标准产品)，也可以为4-20毫安电流或电压信号零扭矩: 10 KHz正向满量程: 15 KHz反向满量程: 5 KHz9.输出电平：5V （可以根据客户的要求作出调整),负载电流<10mA10.信号插座： (1)0. (2)+12V. (3)-12V. (4)转速. (5)扭矩信号. 11．绝缘电阻：大于200MΩ12．相对湿度：≤90%RH量程选择：转矩转速传感器的量程选择应以实际测量的最大转矩来确定，通常情况下应留有一定余量，防止出现过载以至于损坏传感器。

计算公式：M=9550*P/NM：转矩单位（牛.米）P：电机功率单位（千瓦）N：转速单位（转/分钟）如您使用的电机为三相感应电机，转矩量程应选择为额定扭矩的2-3倍，这是由于电动机的启动转矩较大的缘故。

型号选择C系列转速转矩传感器代号类型4 常规动态测试5 静态（适用于非旋转场合）6 小量程（10牛米以下）4A 为4型换代产品6A 为6型换代产品7 可以同时测量轴向力量程测量范围（NM）0.5 0—0.51 0—12 0—25 0—510 1—1020 2—2050 5—50100 10—100200 20—200300 30—300500 50—500700 70—7001000 100—10002000 200—20005000 500—500010000 1000—1000020000 2000—2000050000 5000—50000代号输出形式1 频率输出2 4-20mA3 电压输出代号精度等级A 0.2B 0.5C4型传感器本传感器为标准型传感器，适用于所有旋转动力系统扭矩的测量。

11. 故障排除 ............................................................................................................13 12. 常见使用问题及解决方法 ............................................................................... 14 13. 接线方式 (无特别要求，默认方式) ............................................................. 14
DYN-200 扭矩传感器系列说明书
该产品已取得发明专利 该产品已取得外观实用新型专利 该产 ................................................................................................... 1 2. 技术指标 ................................................................................................................1 3. 参数说明 ................................................................................................................1
8.7 模拟量模块接线方式 .......................................................................... 8 8.8 编码器输出方式 .......................................................................................... 8 9. 使用注意事项 ..................................................................................................... 10 10. 扭矩转换关系（防止传感器过载） ............................................................... 13 10.1 计算关系式 ............................................................................................. 13

扭矩传感器说明书扭矩传感器说明书一、产品简介扭矩传感器是一种用于测量旋转物体所受扭矩的装置。

它通常由弹性体和应变计组成，当受力时，弹性体会发生形变，而应变计能够将这种形变转化为电信号输出。

二、产品特点1.高精度：扭矩传感器具有高精度的测量能力，能够满足各种工业应用的要求。

2.稳定性好：该传感器采用先进的技术和材料制造而成，具有较好的稳定性和耐用性。

3.易于安装：该传感器结构简单、重量轻、易于安装和维护。

三、产品参数1.测量范围：0-1000N·m2.非线性度：<±0.1%FS3.重复性误差：<±0.05%FS4.灵敏度：2±0.001mV/V5.工作温度范围：-40℃~+85℃四、使用方法1.安装前需检查传感器是否完好无损。

2.将传感器正确安装在需要测量扭矩的设备上，并保证传感器与设备之间紧密贴合。

3.接通电源，根据设备的要求调整传感器的灵敏度和零点校准。

4.开始测量并记录数据。

五、注意事项1.使用前请仔细阅读本说明书，并按照说明进行操作。

2.禁止在高温、高湿等恶劣环境下使用该传感器。

3.避免将传感器受到强烈的冲击或振动，以免影响测量精度和稳定性。

4.在使用过程中如发现异常情况，请及时停止使用并联系售后服务人员进行处理。

六、维护保养1.每次使用后应将传感器清洁干净，并储存于干燥通风处。

2.定期检查传感器的电缆和连接器是否完好无损，并进行必要的更换或维修。

3.如需更换传感器内部元件，请联系售后服务人员进行处理。

七、售后服务本公司承诺为用户提供优质的售后服务，如有任何问题或意见，请随时与我们联系。

以上为扭矩传感器说明书，希望能够对用户有所帮助。

如有任何疑问或需要进一步了解该产品，请联系我们。

★ 安装传感器时严禁敲打。特别是连轴结与传感器应该采用过渡配合中的间隙配
合，绝对禁止敲打，否则将会毁坏传感器
★ 连轴结必须采用弹性连轴结，50N.m以下的传感器可以采用尼龙绳连接，以避免
由于连接同芯度不好带来的弯矩引起测量数据不稳甚至损坏传感器。小扭矩传
感器的连轴结可以采用铝质材料，以减轻连轴结重量。需要厂家配购连轴结的
5、环 境 温 度 ： ０℃-40℃
6. 输 出 信 号 :
★ 频率输出：（常规订货方式）
零 扭 矩: 10 KHZ 左右
正向满量程: 15 KHZ 左右 反向满量程: 5 KHZ 左右
具体传感器见出厂检定报告。
★ 脉冲信号幅度：0－10V
6、过载能力：
★ 在 120％额定扭矩范围内保精度测量。
★ 瞬时冲击不高于 300％额定扭矩，不损坏传感器。
1
web： e-mail： hxloading@
湖湘测控 JY 系列转矩转速传感器说明书
目录
一、 概述 二、 JY 系列扭矩传感器技术性能指标
（1） 扭矩 （2） 转速 三、 JY 系列扭矩传感器工作原理简要说明 四、 JY 扭矩传感器安装使用 五、 JY 系列扭矩传感器传感器规格表 六、 JY 系列扭矩传感器外形尺寸 七、 定货须知 八、 其它 1、 传感器出厂装箱单 2、三包服务
用户请订货时申明并告之用户端出轴尺寸。
★ 严格禁止带载启动，以避免冲击扭矩损坏传感器；同样停车时应该尽量避免急
刹车；运转时应该尽量避免转速突跳，特别是负载惯量较大的情况下，这一点
尤为重要。当然对于需要转速突跳、带载启动等冲击扭矩的试验，在选择传感
器量程时应该充分考虑到产生的冲击扭矩而选择较大量程的传感器。

扭矩测量说明及应变片使用详解扭矩测量是工程和科学领域常用的一种测量技术，用于测量旋转装置所产生的扭矩力。

扭矩测量的准确性对于许多应用至关重要，如机械传动系统的设计和优化、电机和发动机的性能评估以及材料的研究等。

在进行扭矩测量时，通常会使用应变片作为测量元件。

应变片是一种能够测量物体应变的传感器。

应变片的工作原理基于金属材料在受到力或力矩作用时会发生形变的性质。

应变片通常由金属箔片或薄膜制成，具有非常高的敏感性和可靠性。

下面我将详细介绍扭矩测量的具体说明及应变片的使用方法。

1.扭矩测量的具体说明：-首先，确定测量范围和精度要求，选择合适的扭矩传感器。

扭矩传感器通常分为静态和动态两种类型。

静态扭矩传感器适用于不需要频繁变化的测量，而动态扭矩传感器适用于高速旋转的测量。

-安装扭矩传感器。

将扭矩传感器正确安装在被测装置上，确保与装置的旋转轴垂直，并紧固螺栓。

-连接传感器与数据采集仪表。

使用合适的电缆将传感器与数据采集仪表连接起来，确保信号传输可靠。

-进行零点校准。

在测量之前，对传感器进行零点校准，即在没有扭矩作用下将测量结果调整为零。

-进行扭矩测量。

通过施加扭矩到被测装置上，观察数据采集仪表上的数据变化，即可得到扭矩测量结果。

-记录和分析数据。

根据需要，将测量结果记录下来并进行数据分析，以便进一步的应用。

2.应变片的使用方法：-确定测量点。

根据需要，确定要测量的位置和方向。

通常在扭矩作用处附近选择一个具有较高应变的区域。

-准备工作。

将应变片正确地粘贴或固定在待测物体上，并确保表面光洁无尘。

-粘贴应变片。

使用专用的应变片粘接剂，在应变片和被测物体表面均匀涂布，然后将应变片贴合在被测物体上。

-加热过程（可选）。

一些应变片需要经过一个加热过程，以确保粘接效果和稳定性。

可以通过烘箱或其他加热设备进行加热，同时要注意控制温度和加热时间。

-连接测量电路。

使用导线和连接器将应变片与测量电路连接起来。

在连接过程中要注意保持导线的良好接触和电气连接。

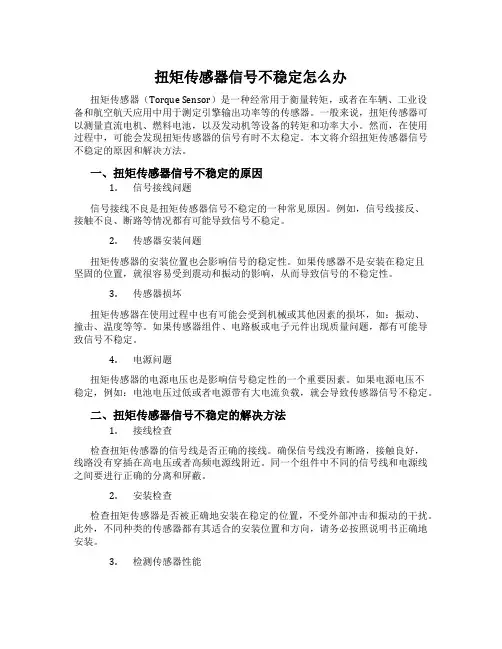

扭矩传感器信号不稳定怎么办扭矩传感器（Torque Sensor）是一种经常用于衡量转矩，或者在车辆、工业设备和航空航天应用中用于测定引擎输出功率等的传感器。

一般来说，扭矩传感器可以测量直流电机、燃料电池，以及发动机等设备的转矩和功率大小。

然而，在使用过程中，可能会发现扭矩传感器的信号有时不太稳定。

本文将介绍扭矩传感器信号不稳定的原因和解决方法。

一、扭矩传感器信号不稳定的原因1.信号接线问题信号接线不良是扭矩传感器信号不稳定的一种常见原因。

例如，信号线接反、接触不良、断路等情况都有可能导致信号不稳定。

2.传感器安装问题扭矩传感器的安装位置也会影响信号的稳定性。

如果传感器不是安装在稳定且坚固的位置，就很容易受到震动和振动的影响，从而导致信号的不稳定性。

3.传感器损坏扭矩传感器在使用过程中也有可能会受到机械或其他因素的损坏，如：振动、撞击、温度等等。

如果传感器组件、电路板或电子元件出现质量问题，都有可能导致信号不稳定。

4.电源问题扭矩传感器的电源电压也是影响信号稳定性的一个重要因素。

如果电源电压不稳定，例如：电池电压过低或者电源带有大电流负载，就会导致传感器信号不稳定。

二、扭矩传感器信号不稳定的解决方法1.接线检查检查扭矩传感器的信号线是否正确的接线。

确保信号线没有断路，接触良好，线路没有穿插在高电压或者高频电源线附近。

同一个组件中不同的信号线和电源线之间要进行正确的分离和屏蔽。

2.安装检查检查扭矩传感器是否被正确地安装在稳定的位置，不受外部冲击和振动的干扰。

此外，不同种类的传感器都有其适合的安装位置和方向，请务必按照说明书正确地安装。

3.检测传感器性能通过专业检测设备对传感器逐项进行电气特性测试，发现问题后进行修理或更换故障组件。

特别是对于老化的电容器、电感和稳压器元件，需要及时更换。

4.更换电源使用稳压电源或者电池，保证扭矩传感器电源充足且稳定。

在更改电源时，需要对系统进行重新校准。

三、总结扭矩传感器信号不稳定会影响到应用的正常使用。

奇石乐扭矩传感器标定
摘要：
一、奇石乐扭矩传感器简介
二、扭矩传感器的标定方法
三、标定过程中需要注意的事项
四、标定对扭矩传感器性能的影响
五、总结
正文：
奇石乐扭矩传感器是一种用于测量扭矩的传感器，广泛应用于汽车、工业生产等领域。

在使用扭矩传感器之前，必须进行标定，以确保其测量结果的准确性。

扭矩传感器的标定方法主要有两种：静态标定和动态标定。

静态标定是在静止状态下进行的，通过施加一定的扭矩，测量传感器的输出信号，从而计算出传感器的灵敏度。

动态标定则是在运动状态下进行的，可以更真实地模拟实际应用场景，但需要更高的技术水平。

在标定过程中，需要注意以下几点：首先，要确保传感器的安装位置正确，避免安装在高温、振动等环境中；其次，标定用的扭矩扳手必须经过校准，保证其精度和可靠性；最后，标定结果要及时记录，以便后续的数据分析和处理。

标定对扭矩传感器性能的影响是非常显著的。

标定可以提高传感器的测量精度，减少测量误差，提高传感器的稳定性和可靠性，延长其使用寿命。

总之，奇石乐扭矩传感器的标定是确保其测量结果准确可靠的重要步骤。

扭矩扳子测量不确定度评定一、扭矩传感器的扭矩校准不确定度的影响量1）扭矩传感器的力值测量不确定度； 2）扭矩传感器长期的稳定度； 3）扭矩传感器的温度影响； 二、标准不确定度的评定1、扭矩传感器的力值测量不确定度评估点与校准点相同，其扭矩传感器各校准点的输出合成相对不确定度为:WT=22222zrres rot s tcm w w w w w ++++式中影响量符号见表1-1所示： 表1-1标准扭矩仪等级见表1-2表1-2选取编号3113，测量范围（0-60）N ·m 的扭矩扳子，在50N ·m 处测量点进行测量10次，具体数据见测量重复性考核：X =50.006N ·m ，ni 1=∑U 2=0.0779（1）重复性相对不确定度W r （按贝塞尔法计算）S=1)(12--∑=n X Xni i=90779.0=0.09N ·m 则重复性相对不确定度W r =5009.0=0.18%. （2）复现性的相对不确定度rot w扭矩传感器的评估点与校准点相同时，其复现性的相对不确定度不予考虑。

（3）零点恢复的相对不确定度Z rW zr =Z r /（x i 3）当所加扭矩值M i =50N ·m ，其相对应的输出值为50.12N ·mq,则 W zr =Z r /（x i 3）=312.50%25.0⨯=0.0029%（4）分辨率相对的不确定度W resW res =0.29Res/x i 在测量点进行测量时，其输出波动幅度为0.04。

W res =0.29Res/x i =12.5002.029.0⨯=0.0116%（5）标准扭矩值相对不确定度W tcmW tcm =W tcm /3（k=3）1级标准扭矩扳子检定仪允许误差为±1%。

则 W tcm =W tcm /3=3%1=0.33% 标准扭矩传感器力值测量不确定度WT0：WT=22222zr res rot s tcm w w w w w ++++WT=2222%)0029.0(%)0116.0(%)18.0(%)33.0(+++=0.38%2、扭矩传感器长期稳定度扭矩传感器长期稳定度相对不确定度W sb ，则W sb =S b /（23）=32%1=0.29%3、扭矩传感器输出温度相对不确定度WstW st =S t （t2-t1）/（23）应变式标准测力仪，其S t ≤0.01%/℃，通常不进行温度修正。

海拉扭矩传感器的标定方法-概述说明以及解释1.引言1.1 概述在撰写本文之前，我们先来简单了解一下海拉扭矩传感器的概念和作用。

海拉扭矩传感器是一种能够测量和监测物体扭矩或转矩的传感器装置。

它通过感应物体受力或运动产生的扭矩来测量和记录相关数据，从而帮助我们了解物体的运动或工作状态。

海拉扭矩传感器广泛应用于许多领域，包括机械工程、汽车工业、航空航天、能源领域等等。

在这些领域中，海拉扭矩传感器被用于评估和优化机械系统的性能，确保设备的安全运行。

本文将重点介绍海拉扭矩传感器的标定方法。

标定是一种校准和校正传感器的过程，用于确保传感器输出的准确性和可靠性。

海拉扭矩传感器的标定方法涉及到一系列的实验和数据处理技术，旨在消除或纠正传感器输出中的误差和偏差。

通过阅读本文，您将了解到海拉扭矩传感器的原理、应用领域以及标定方法的基本概念和步骤。

我们希望本文能为需要进行海拉扭矩传感器标定的工程师和科研人员提供一些参考和指导，帮助他们更好地应用和使用海拉扭矩传感器。

接下来，我们将详细介绍海拉扭矩传感器的原理和应用领域，以及标定方法的具体步骤和注意事项。

最后，我们将总结文章内容，并展望未来海拉扭矩传感器在技术发展和应用领域的前景。

1.2文章结构文章结构部分的内容可以按照以下方式编写：文章结构部分旨在介绍整篇文章的组织结构和内容安排。

本文分为引言、正文和结论三个部分。

引言部分为文章的开篇，主要包括概述、文章结构和目的三个方面的内容。

首先，我们将简要介绍海拉扭矩传感器及其在工程领域中的应用。

接着，我们将详细说明本文的结构和内容安排，以帮助读者更好地理解整篇文章。

最后，我们将明确本文的目的，即介绍海拉扭矩传感器的标定方法，以提供相关领域研究工作者和实践人员的参考。

正文部分是文章的核心部分，主要包括海拉扭矩传感器的原理、应用领域和标定方法三个方面的内容。

我们将首先深入探讨海拉扭矩传感器的工作原理，介绍其主要组成和工作原理的解析。

传感器零点校正方法
传感器零点校正是一种常见的传感器校准方法，它通常用于传感器在长时间使用后出现的误差偏移。

传感器的零点是指在无任何物理量输入时，传感器输出的电信号的值。

传感器零点偏移会导致输出的信号值与实际物理量值存在误差，影响传感器的准确性。

传感器零点校正方法通常分为两种：手动校正和自动校正。

手动校正需要使用校准器等工具，通过手动调节传感器的零点值，使其恢复到正确的数值。

自动校正则是通过传感器内部的电子元件进行自动校准，不需要人工干预。

手动校正方法通常包括以下步骤：
1. 准备好校准器等工具和校准所需的环境条件。

2. 将传感器与校准器连接，并确保连接稳定可靠。

3. 打开校准器并设置校准参数，如校准方式、校准精度等。

4. 将传感器置于无任何物理量输入的状态，并记录下此时的输出电信号值。

5. 根据记录的数值，通过校准器手动调节传感器的零点值，使其恢复到正确的数值。

6. 完成校准后，进行多次测试，确保传感器的输出值稳定且准确。

自动校正方法则需要根据传感器的具体型号和使用说明进行操作。

在正常使用过程中，传感器会自动进行零点校正，以保证输出的信号值准确可靠。

总的来说，传感器零点校正是保证传感器准确性和可靠性的重要手段之一，需要在正确的环境和操作步骤下进行。

动态扭矩传感器中位标定原理解释说明以及概述1. 引言1.1 概述动态扭矩传感器是一种用于测量旋转系统中扭矩的重要工具。

其在工业生产、科学研究和汽车行业等领域具有广泛应用。

动态扭矩传感器中位标定原理是指通过将传感器在无负载状态下的输出值设定为基准，实现对传感器输出值的校正和调整，以提高测量精度和准确性。

1.2 文章结构本文将详细介绍动态扭矩传感器中位标定原理，并解释说明其意义与作用。

首先，在第二部分中，我们将介绍扭矩传感器的工作原理，以便为读者提供一个背景了解。

接着，在第三部分，我们将解释中位标定的定义及其在测量领域中的应用场景。

然后，在第四部分，我们将深入剖析中位标定的基本原理，并介绍补偿方法来处理由中位标定引入的误差。

最后，在第五部分，我们概述动态扭矩传感器中位标定技术的发展现状和前景。

1.3 目的本文旨在帮助读者全面了解动态扭矩传感器中位标定原理，包括其工作原理、定义和意义以及广泛应用的方法。

同时，通过解释说明动态扭矩传感器中位标定原理对测量结果的影响与补偿方法，读者能够更好地理解该技术在实际应用中的优势和不足。

最后，我们将对动态扭矩传感器中位标定技术的发展历程进行回顾和总结，并展望未来的发展趋势和前景。

2. 动态扭矩传感器中位标定原理：2.1 扭矩传感器工作原理：动态扭矩传感器是一种用于测量旋转系统中扭矩的装置。

它基于弹性元件的变形与扭矩之间的关系来实现测量。

当扭矩施加在传感器上时，弹性元件将发生形变，并且这种形变可以通过传感器中的某种测量原理来转化为电信号输出，从而得到准确的扭矩值。

2.2 中位标定的定义和意义：中位标定是指通过对动态扭矩传感器进行零点校准，确定其在无加载状态下输出信号的零偏值。

由于一些因素（如材料特性、制造误差等）会导致传感器产生些许误差，因此对其进行中位标定可以减小系统误差，提高测量精度。

2.3 中位标定方法介绍：有两种常用的中位标定方法：静态标定和动态标定。

- 静态标定：在该方法中，使用设备固有质量与已知质量之间所产生的力矩来进行校准。

扭矩传感器原理及应用摘要本文介绍电阻扭矩传感器的结构原理，以“卡特皮勒1G2”发动机台架为例介绍了典型应用，分析了扭矩信号集散电路工作原理，以及扭矩传感器常见故障维修，最后简单地介绍了在发动机试验台架应用的磁感应扭矩传感器的原理。

关键词发动机台；扭矩传感器；原理分析1 概述扭矩又叫转矩，是反映转动设备输出力的大小的重要参数。

扭矩在物理学中用下面的公式计算。

P=M·N/9550 公式（1）其中：P表示转动设备的输出功率，单位千瓦（kW）；M 表示转动设备的输出扭矩，单位牛米（N·m）；N表示转动设备的转速，单位转/分钟（r/min）。

从公式（1）可以看出，扭矩是一个与功率和转速相关的物理量，它反映了转动设备输出功率和转速的比值关系。

如果知道了转动设备的输出功率和转动速度，就可以利用公式1计算出转动设备的扭矩。

但实际生产中，功率的测量是不容易的，而扭矩可以利用较简单的装置把扭矩转化为力和磁的测量，对于力和磁这两个物理量的检测，我们有许多成熟工具，这样扭矩的测量就变得相对简单了。

2 电阻应变式扭矩传感器的原理我们知道，在通常情况下，当金属受外力作用时它的电阻值会发生变化，其变化大小可以依据虎克定律求得，这就是金属应变原理。

电阻应变式扭矩传感器，就是利用应变原理制成的。

它的结构原理图如图1所示。

扭矩传感器利用高档箔式应变片组成了电桥，在力的作用下电阻值增加或减小，当输入端加上直流电压后，输出端就可以得到随所施力大小而改变的电压信号。

再经过信号处理计算，我们就能知道扭矩的大小了。

3 扭矩传感器应用和调试扭矩大小是发动机台架实验的重要参数之一。

“卡特皮勒1G2”发动机台架应用的就是上面介绍的电阻应变式传感器，以此为例分析扭矩信号集散电路原理和扭矩传感器的调试。

3.1 扭矩信号集散电路原理图2中T2、T4分别接±5V电源给扭矩传感器提供激励电压。

T3接传感器的信号输出端，以IC7650高稳定的自稳零放大器为核心组成信号放大电路，再经过LM348进行放大处理，输出信号给计算机。
