mold-tech咬花资料

Mold-Tech技術資料表面處理技術幫助在許多有價值的服務中, 由Mold-Tech組織提供的服務是專業的並且有用的幫助. Mold-Tech的銷售工程群組連同經驗豐富的技術群組的成員甚至對最複雜的表面處理問題也可以提供有效的解決方案. 實際上通過電話就可以回答準確的技術問題.花樣的可用性目前, Mold-Tech花樣圖庫包含成千上萬種表面處理花樣, 適合客戶立即選用. 如果客戶需求一種新的或是客戶化的花樣, 這種花樣作品可能包含一個藝術家的筆墨畫或是自然的或人工修飾花樣的一個真實部分.事實上,任何自然或藝術家可以做出的花樣, Mold-Tech也可以重新做出.對模具設計的要求為了幫助確認零件可以適當的脫模, 模具在設計及製造時採用適當的脫模角是極其重要的.外壁的脫模角設計應為花樣深度每增加0.001英寸,脫模角增加1°至1.5°. 定向花樣, 例如木紋, 垂直於脫模方向的花樣脫模角比普通外壁所需的脫模角更大. 根據我們的經驗, 花樣深度每增加0.001英寸, 脫模角增加1°至1.5°這一法則並不總適合內壁. 今天的複雜設計和工程材料可能需要增大脫模角. 建議您在做出設計的最終定案之前先與Mold-Tech的代表討論這些要求. 通常, 考慮到特殊技術的應用, 對設計或花樣做微小的修改使不犧牲外觀面對設計限制的挑戰成為可能.花樣的多面性由於攝影技術應用於表面處理過程, 設計者在利用許多標準Mold-Tech 花樣的方法上可以有創造性和多面性. 基本的表面處理參數經常會增大或減小以增強它們與特殊產品尺寸和形狀要求的整體關聯. 這項技術也可以用來提供客戶化花樣的外觀, 以避免投入大量的成本和時間用於新花樣的開發.模具材料Mold-Tech的表面處理和化學雕刻過程與多種模具材料相容,包括以下材料: 預硬鋼(P-20,NAK-55); 傳統工具鋼(01,A1,A2,A6,S7,H13); 不鏽鋼(420,414,410); 鈹銅; Kirksite; 鍛鋁, 鑄鋁; 鑄鐵; 鑄鋼. (註: 一些S7材料因其存在於鋼中的合金元素, 在蝕刻過程中出現花紋, 這是它們天生的顯著特徵.) 在選擇模具材料時有幾個因素要牢記, 詳述如下:1.Mold-Tech憑著幾十年的經驗, 在有規律的基礎上盡可能的提供客戶與每一套模具匹配的最相近的表面處理外觀, 這是每個Mold-Tech工具的目標; 可是, 因為實際的融化過程, 材料的預處理, 裝配方法及熱處理因素的不同, 不可能確切的規定在蝕刻時每片金屬制做出完全相同的結果, 甚至特殊類別的也不可能.2.如果裝配零件是由不同模具生產的,所有這些模具應以同樣的材料制做, 以幫助確認模具與模具間的表面處理外觀最接近.咬花方式比較。

咬花知识整理_Bonnie_2015.11.3

蚀纹前模具表面要求 1 ．无加工印痕； 2 ．无焊接点； 3 ．无抛光痕； 4 ．无火花纹； 5 ．模具表面光滑度； 6 ．模具表面可蚀纹度； 7 ．模具材质线； 8 ．结构设计等。蚀纹前注意事项 1 、烧焊的地方注意回火，要采用与本体相同的焊条进行烧焊。 2 、需要画线的地方，客户要根据蚀纹区域在模具上需要尺寸定位的地方画好线； 3 、夹口线，段差，披风等问题，蚀纹后的样件要明显于光板件。因为蚀纹是在模具的表面上往下进行腐蚀形成凹凸有致的纹路，即使结合线的地方在完整，感观上多少都会有些差异，我们的目标是尽力做到最小。（如果蚀纹前段差，披风已存在，蚀纹后很难调整；且如重新调整模具进行补纹时，是要收费的） 4 、脱模角度的提供，客户必须提供产品在模具上有关出模方向的角度。因为有些纹理根据深度的不同，有一定的角度要求。我司将按照客户提供的模具实际角度来进行深度控制。 5、如果需纹刻的模具表面已镀镍、硬铬、特氟龙或有其他能提高模具耐磨性和/或抗腐蚀性的表面涂层，则此涂层必须完全清除以保证模具蚀纹加工处理效果。 6、对于大多部蚀纹处理，需要相关部件浸入腐蚀液中。因此，不需要蚀纹的区域需要用不同的胶带，石蜡，油墨，漆油等覆盖。这些覆盖措施可以保护不需蚀纹区域免遭腐蚀液的损害。
当您准备选择纹理时，可从以下几个方面考虑： 1.采用该纹理的产品的类别； 2.产品外观的整体风格； 3.产品的材质； 4.纹理的手感； 5.抗磨损性; 6.光泽度； 7.深度； 8.时尚性； 9.经济效应.
蚀纹前准备
模具的蚀纹技术涉及很多方面，其中在蚀纹前的工作对蚀纹的效果有着重要作用，因此不可忽视一套模具在蚀纹前所需的每一点细节。模具蚀纹前的知识 A、脱模角度要求（500mm 高度以下），每 13micron 至少需要 1 度(特别的纹理除外) B、抛光要求 5microns 左右的要求用 1200 以上砂纸 10microns 左右的用 1000 砂纸

咬花工艺

NO:NH4044 Hommer Tester T1000 C - 320 Dat:-------------Nr:---------------Lt = 15 mm Lc = 2.5 mm Ra = 09.81 Um Rz = 56.24 Um Rm = 64.32 Um Nr = 00032/cm
4
咬花的种类
梨地花纹指的是一般塑胶上常见如毛玻璃般的均匀粗糙面，由于其质感有如梨子皮般具有细小颗粒，因而得名。
皮革纹试图模拟皮革表面的肌理，常搭配PU等软质塑料，应用于汽车方向盘与内装饰板
几何图案利用简单形状的重复排列，以产生视觉上的韵律。
5
咬花的种类
附表是使用德国 HOMMEL TESTER T1000型表面粗度测定器所测出表面粗度,深度及图形,籍此可明白区分喷砂,梨地,皮纹及写真等类花纹之不同,主要符号说明如下: Ra:算术平均粗度值 Rz:山谷平均值 Rm:最大山谷深度值
纹
写真柄
NO:26 Hommer Tester T1000 C - 320 Dat:-------------Nr:---------------Lt = 15 mm Lc = 2.5 mm Ra = 23.79 Um Rz = 91/.16Um Rm = 92.64 Um Nr = 00012/cm
#600 #600 #400 #400 #400
9
咬花的规格
NIHON ETCHING（昵红)咬花制作参考资料
TEXTURE # HN3000 HN3001 HN3002 HN3003 HN3004 HN3005 HN3006 HN3007 HN3008 HN3009 HN3010 HN3011 HN3012 HN3013 NO.1 NO.2 N0.3 NO.4 NO.5 NO.6 NO.7 NO.8 NO.9 NO.10 DRAFT 1.5 1.5 1.5 2.5 3 3 3.5 1.5 2 2.5 2.5 3 3.5 3.5 1 1 1 1 1 1.5 1.5 2 2.5 3 S---半抛光(u) 4-5u 5- 6 7–9 8 – 11 10 – 15 16 – 18 17 – 20 7–9 9 – 11 12 – 14 15 – 18 18 – 22 24 – 28 27 - 31 1.7 1 1.4 1.8 2.9 4 6.5 7 7.7 10 – 11 G---半光泽 #800 #800 #800 #800 #600 #600 #600 #600 TEXTURE # NO.11 NO.12 HN20 HN21 HN22 HN23 HN24 HN25 HN26 HN27 HN28 HN29 HN30 HN31 犁地NO.1 NO.2 N0.3 NO.4 NO.5 NO.6 NO.7 NO.8 NO.9 DRAFT 3-4 4-5 2.5 3 3-4 4-5 4 4 4 5 5-6 5-6 6 6 2 2.5 3 3.5 4 4.5 6 6 6 S---半抛光(u) 12 – 15 16 - 18 12 - 14 15 - 17 23 - 25 33 - 37 19 - 21 23 - 25 26 - 30 37 - 40 41 - 43 45 - 50 58 - 63 65 - 73 1.7 1 1.4 1.8 2.9 4 6.5 7 7.7 G---半光泽

咬花介绍

蚀花(咬花) 工艺蚀花（咬花）工艺操作工艺流程简示图↓花纹类别：1、多层次套版皮纹----采用2次以上用上下对版的方法制成，有平面立体皮纹和凹击版立体皮纹。

我厂已有5个层次立体精细皮纹品种，主要用于中高档汽车内饰和皮革制品。

2、多层次叠版花纹----用2次以上的花纹叠加制得。

此类花纹比普通花纹的视觉舒适感明显增加。

主要用于家庭轿车和高级货车的内部装饰和鞋类及居室木纹类装饰。

3、普通花纹----最简单的装饰纹，历史长，品种极多。

但在汽车饰件上尽量使用细岩目纹或粗梨地纹替代，更会显现经济性（模具耐用，吸光吸音性好，花纹维修方便）。

4、细粒纹----在金属面用气体喷散的方法制作耐蚀掩膜，经修版干燥、多次蚀刻制得。

这类花纹应用最广，如家电、电脑、电子产品、汽车内部件表面（吸音）、仪表罩（吸光）、控制面板和排风口等。

5、喷砂纹----在金属面用多棱硬砂加高压气流压出粒状纹，主要用于不重要的塑料件表面。

6、文字图案----可制得凹击文字、图案和商标等。

深度可达1mm（视字型笔划）。

7、花纹修补----我厂具有精湛的花纹修补技术，无论国内国外的模具花纹（包括多层次立体皮纹）一般都可以修复，大部分的电焊疤也能修复。

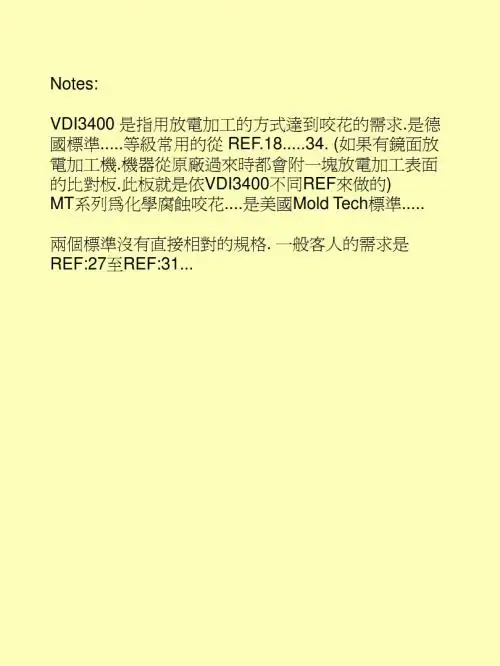

咬花MT版常用規格表( 每千分之一英寸, 拔模為1°-1.5°)模具的表面光潔度在製造模具時必須注意到在模具的不同部位,其所要求的表面加工后的光潔度也隨之改變。

而注塑時塑料所接觸到的模具表面,客戶一般都會有指定要求。

尤以注塑透明塑料的產品,表面光澤是會對產品的賣相和價值有著正面的影響。

( i ) 美國標准SPI 將模具光潔度分為12級不同標准。

每種光潔度所使用的處理材料都不同SPI標准是使用厚3/8 in,直徑1 in的H-13鋼料。

再在圓形平面上以下表所列的表面處理材料加工而成。

表面光潔度標准及加工所使用的處理材料(SPI AR-106) 單位:inch(ii) 日本標准JIS標准是將模具光潔度分為6級。

咬花标准

四 . 咬花事前检查项目 : ( 咬花厂品检项目 )
1 .确定咬花范围,成品图,模具图及成形品是必要的. 2 .模具钢材的确定. 3 .放电加工的有无. 4 .熔接的有无以及掌握其条件. 5 .模具的硬度 ( 热处理,氮化 ). 6 .脱模角度. 7 .有无配合的关连品 ( 成品 ). 8 .成形材料的种别. 9 .模具的总数量. 10 .确认咬花番号及其咬花加工面上的打光程度. 11 .模具表面的伤痕,锈的检查.
DRAFT 3 4 5.5 3 4 5.5 10 15 1.5 2.5 4 4.5 5.5 7.5 3 3 4.5 °
DEEP. .002 .0025 .0035 .002 .0025 .0035 .007 .010 .0005 .0015 .0025 .003 .0035 .005 .002 .002 .003
Hommer Tester T1000 C - 320
Dat:-------------Nr:----------------
Lt = 15 mm Lc = 2.5 mm Ra = 09.81 Um Rz = 56.24 Um Rm = 64.32 Um Nr = 00032/cm
15 mm
Hommer Tester T1000 C - 320
15 mm
Hommer Tester T1000 C - 320
Dat:-------------Nr:----------------
Lt = 184 Um Rm = 64.88 Um Nr = 00023/cm
15 mm
NIHON ETCHING 咬花制作参考数据
TEXTURE # DRAFT
HN1000
1°
HN1001
1

包材工艺丨咬花,给包材更好地装饰

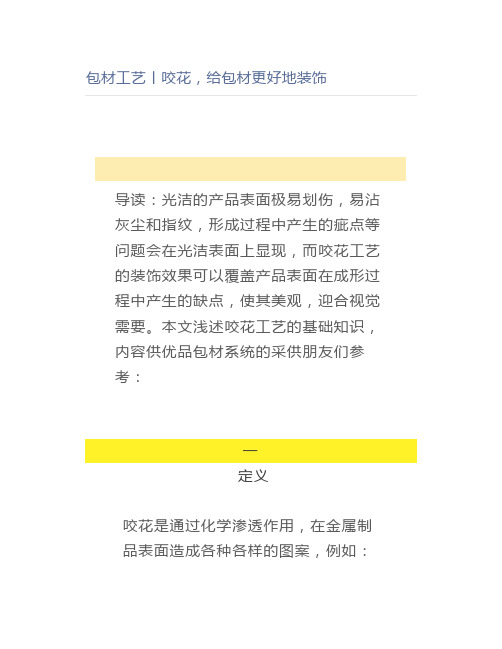

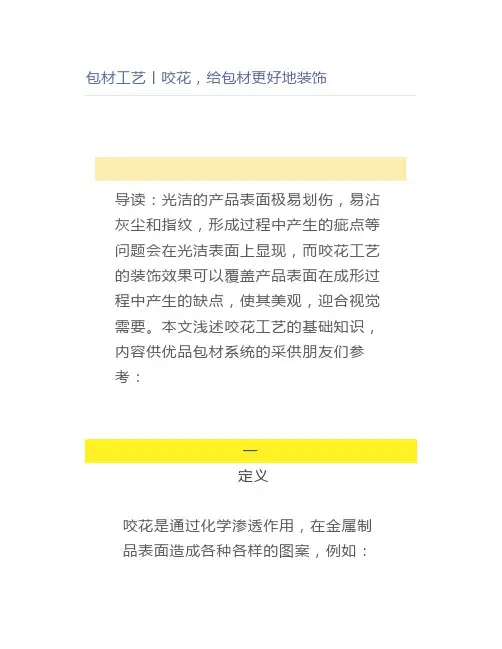

包材工艺丨咬花，给包材更好地装饰导读：光洁的产品表面极易划伤，易沾灰尘和指纹，形成过程中产生的疵点等问题会在光洁表面上显现，而咬花工艺的装饰效果可以覆盖产品表面在成形过程中产生的缺点，使其美观，迎合视觉需要。

本文浅述咬花工艺的基础知识，内容供优品包材系统的采供朋友们参考：一定义咬花是通过化学渗透作用，在金属制品表面造成各种各样的图案，例如：条纹、图像、木纹、皮纹、及绸缎等，还包括喷砂程序。

二作用1、增进塑胶的外观质感2、防滑、防转、有良好的手感3、可以遮盖一些缩水、合胶线、以及分型面、滑块造成的断差的痕迹。

4、喷沙程序后增加了零件的表面强度。

5、克服了印字，喷漆易磨掉的缺点6、使产品呈现多变化或全新的设计三花纹种类四各类花纹比较1、喷砂加工：1-3日特征：交货期短、维修简单、价格便宜、可取得细致均匀图样注意：树脂过硬及模具硬度低则寿命会短维修：可以部分修理，先将初期制造的成品保管起来，可依照花纹进行修理。

工序：模具的脱脂→封贴→喷砂加工→除去贴纸→清洗→防锈2、梨地加工：1-4日特征：交货期短，可取得中程度且均匀的图样，比喷砂可多一倍的耐性，100000-200000射次，粗纹可隐藏凹陷维修：与喷砂同工序：模具脱脂→封贴→表面处理→蚀刻→喷砂用封贴→干燥→喷砂→除去贴纸→洗净→防锈3、皮纹加工：4-7日特征：具耐久性 100000-500000射次、不易破坏制品、加工时间长、价格偏高维修：1、可以做部分修理2、生锈，瓦斯烧灼，只需做表面处理工序：模具脱脂→封贴→咬花加工面的脱脂→描绘图型→烘烤→修正图形→第二次封贴→蚀刻→喷砂用封贴→除去贴纸→洗净→防锈4、几何图形、柄、木纹加工：3-5日特征：无法做三次元曲面的加工，连修理也不行维修：生锈，瓦斯烧灼，只需做表面处理即可清洗将模具型腔表面清洗干净，除去表面的油脂封帖将不要咬花的型腔面用胶纸贴上或涂上防腐漆，以免被腐蚀，这是最费时的一个工序。

常用的封帖材料用三类：厚胶纸，用于将型腔大部分表面盖住。

咬花慨论

研究限制
• 3-1、由於咬花模具之開發，礙於模具咬花上之開發成本，因此收集到之樣本、色板及目前市場已開發完成之成品、樣品，足以代表所有咬花種類，並作為本次研究之對象。 • 3-2、為使產品外觀更具變化與質感，更具國際競力，模具咬花使用之化學藥水咬花的方式，比傳統性放電咬花更具有變化性，舉凡電視機、電腦外殼套件、收錄音機、汽車、玩具、字體等皆需要咬花在加工，模具咬花加工之化學成分，便是咬花不可或缺的一環，因所受採訪之模具咬花業者顧及到同業之競爭因素，並不願意完整告知模具咬花之化學成分及比例，因此並無法完全將模具咬花之化學成分完整呈現。
ASUS
Thank You
ASUS
Quality Speed Partnership
咬花概論
簡介
•動機 •研究目的 •研究限制 •工廠設施 •了解模具成型材質 •咬花深度及拔模角度製作 •咬花種類加工流程 •咬花工作流程 •梨地花紋加工 •皮革模樣紋加工 •照相寫真工作流程 •模具咬花樣式 •皮革花紋 •特殊圖形 •幾何圖形 •梨地花紋 •結論
•3、幾何圖形： 3 幾何圖形： •利用幾何圖形排列形成一種規則的美感，提供成品設計工程師，更多的選擇，亦提供先進電子產品光源的透視控制功能。
•4、梨地花紋圖形： 4 梨地花紋圖形： •因其花紋與梨子表皮類似而名之。適用於家電資訊類產品之細微花紋。
結論
• 本研究主要為探討模具咬花技術，在模具咬花的前置作業，需注意到模具材料之硬度、是否有焊補過、是否有熱處裡、零仔之材質，是否跟主體的材質一樣，並且不可忽視咬花深度及拔模角度，這種種的會引響模具咬花製作之因素，必須全部顧及，才能進行模具咬花。 • 在模具的咬花過程，我們可以知道，不同的花紋有不同的做法，花紋的深淺也有不同次數重複的動作，然而，模具所使用的材料也會引響化學蝕刻，模具材質的使用，也需慎選，模具經過咬花後，經過模具所生產之產品，表面變得更有觸感，然而在模具咬花處理，需一直不斷尋研究與發展化學蝕刻之技術，並能因應多元化及不斷增加的精密需求，來創造一些真實感及自然感的花紋。

咬花规格

NIHON ETCHING
TEXTURE # HN1000 HN1001 HN1002 HN1003 HN1004 HN1005 HN1006 HN1007 HN1008 HN1009 HN1010 HN1011 HN1012 HN1013 HN1014 HN1015 DRAFT 1° 1 1.5 1 1 1 2 2.5 3 1.5 2 3 3.5 4 5 3 DEEP. 4-5u 5-6 83-4 4-5 5-6 10 - 11 12 - 13 17 - 19 6-7 7-8 13 - 14 25 - 27 33 - 37 43 - 50 19 - 21
B
draft angle
depth of texture
A
draft angle
taper
depth
Draft Angle
Pattern Depth
5°
.003
This illustration indicates that this .003°deep pattern would require approximately 5°draft.
二. 什麼是咬花? 咬花
噴砂化學蝕刻梨地皮紋線.柄紋.幾何圖形.木紋.髮線
最淺的咬花深度是2umm,常被使用在壓克力的表示窗,防止光線亂射及防止反射等加工處理.最深的咬花是3mm,仿大理石, 常被用在浴室的磁磚.
所謂良好的咬花是: 1.與設計相調和. 2.付於價值感. 3.均等劃一的加工 4.不易損傷商品本身-G TYPE 的噴砂,梨地,皮紋 5.成形壽命長--1.皮紋 2.梨地 3.噴砂 6.價廉,交貨快--1.噴砂 2.梨地 3.皮紋 7.維修簡單-----1.噴砂 2.梨地 3.皮紋要做良好的咬花之前的檢查事項 1. 模具的脫模角度 OK----GO NO----換淺的花紋或加大脫模角度

咬花资料

Hommer Tester T1000 C - 320 Dat:-------------Nr:---------------Lt = 15 mm Lc = 2.5 mm Ra = 12.18 Um Rz = 58.84 Um Rm = 64.88 Um Nr = 00023/cm
皮
紋寫真来自NO:NH4044流程圖皮紋 1 . 模具的脫脂 6 . 修正圖形 11 . 洗淨
封貼 3 . 咬花加工面的脫脂 4 .描繪圖型 5 .烘烤 7 .第二次封貼 8. 蝕刻 9 .噴砂用封貼 10 .除去貼紙 12 . 防鏽
2 .
柄 ( No.1-27 ) , 木紋 ( No.1-8 ) No.1No.1加工 : 三日---五日注意點 : 無法做三次元曲面的加工,連修理也不行. 維修 : 生鏽,瓦斯燒灼,只須做表面處理既可.
流程圖: 梨地
1.模具脫脂 2 .封貼 3 . 6.乾燥 7 .噴砂 8
表面處理. 4 .蝕刻. 5 .噴砂用封貼 .除去貼紙. 9 .洗淨.10 .防鏽
皮紋 ( HN 423-441, 608-631, 4000-4055,
NO. 1--181 )
加工 : 四日---七日特徵 : 1.具耐久性 100,000-500,000 射次 100,0002.不易破壞製品注意點 : 1.加工時間長. 2.價格偏高. 維修 : 1.可以做部份修理,但100%的修理不可能. 2.生鏽,瓦斯燒灼,只須做表面處理既可.
15 mm
15 mm
15 mm
15 mm
MOLD-TECH
TEXTURE # MT-11000 MT-11010 MT-11020 MT-11030 MT-11040 MT-11050 MT-11060 MT-11070 MT-11080 MT-11090 MT-11100 MT-11110 MT-11120 MT-11130 MT-11040 MT-11150 MT-11160 DRAFT 1°? MIN 1.5 2.5 3 4.5 6.5 4.5 4.5 3 5.5 9 4 3 4 4 4 6 DEEP. .0004 .001 .0015 .002 .003 .0045 .003 .003 .002 .0035 .006 .0025 .002 .0025 .0025 .00275 .004

咬花

柄 NO:26
Hommer Tester T1000 C - 320 Dat:-------------Nr:---------------Lt = 15 mm Lc = 2.5 mm Ra = 23.79 Um Rz = 91/.16Um Rm = 92.64 Um Nr = 00012/cm
Lt = 15 mm Lc = 2.5 mm Ra = 04.53 Um Rz = 26.92 Um Rm = 32.16 Um Nr = 00057/cm
15 mm
15 mm
15 mm
15 mm
MOLD-TECH
TEXTURE # MT-11000 MT-11010 MT-11020 MT-11030 MT-11040 MT-11050 MT-11060 MT-11070 MT-11080 MT-11090 MT-11100 MT-11110 DRAFT 1° ? MIN 1.5 2.5 3 4.5 6.5 4.5 4.5 3 5.5 9 4 DEEP. .0004 .001 .0015 .002 .003 .0045 .003 .003 .002 .0035 .006 .0025

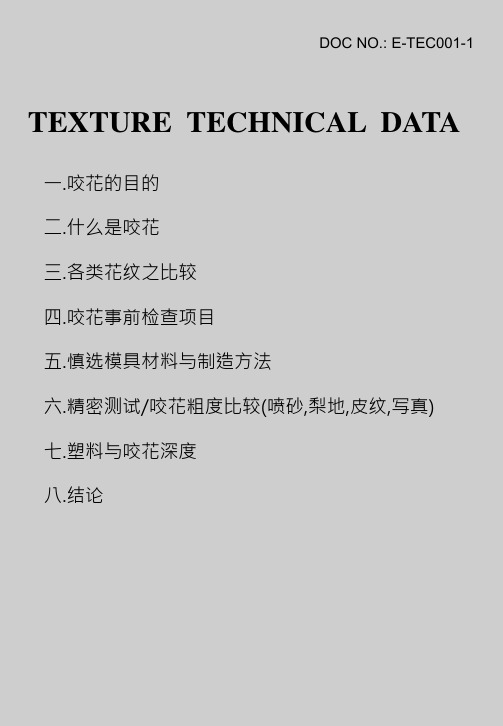

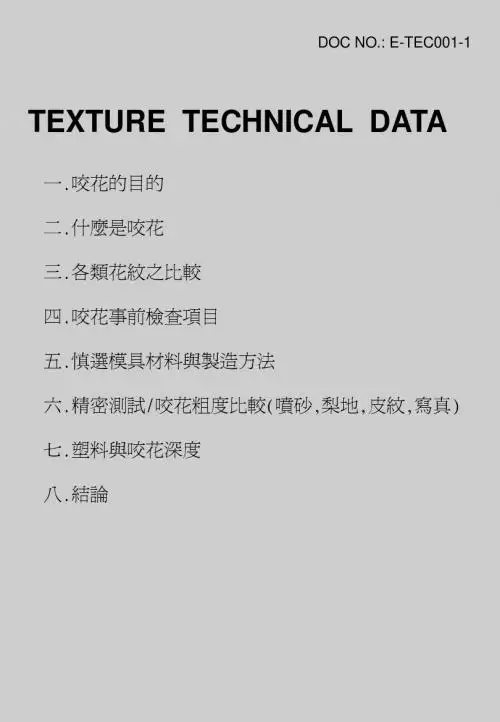

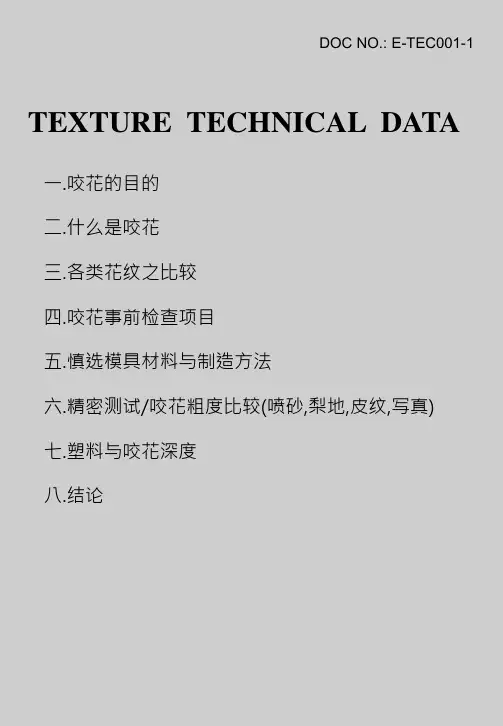

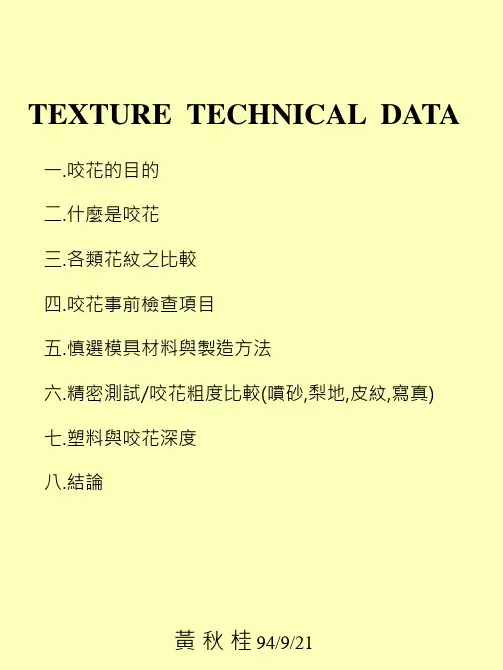

TEXTURE TECHNICAL DATA
一.咬花的目的二.什麼是咬花三.各類花紋之比較四.咬花事前檢查項目
五.慎選模具材料與製造方法
六.精密測試/咬花粗度比較(噴砂,梨地,皮紋,寫真) 七.塑料與咬花深度
八.結論
黃秋桂 94/9/21
一. 咬花的目的增進塑膠零件的外觀質感使產品呈現多變化或全新的設計
( No. 1-12 ) ,
流程圖線,柄,幾何學圖形
1 .一次脫脂-----模具全體
. 2 .二次脫脂-----咬花面 . 3 .底片裁剪 4 .感光膜塗佈 5 .乾燥 6 .貼底片 7 . 曝光 9 .現像 10 .加熱 11 .圖形修正 12 .封貼 13 .蝕刻 14 . 感光膜剝離,洗淨 15 .噴砂 16 .洗淨 17 .防鏽
