船舶柴油机实验指导书王家宏编二零零八年壹月实验一曲轴拐档差的测量与轴线状态分析中大型柴油机的曲轴由于长度长，重量重，弯头多，刚度差，很易引起挠曲变形。

曲轴安装于机座主轴承上时，其轴线的平直度与各道主轴承座孔轴线的同轴度有关。

当某道主轴承座孔轴线产生偏移，就会引起曲轴挠曲变形。

偏移量越大，挠曲变形就越严重。

若曲轴工作在过大挠曲变形的状态下，会使曲柄臂和曲柄销连接的过渡圆角处产生过大的拉压应力，导致该处产生疲劳裂纹，严重时会引起曲轴断裂。

使用中的柴油机，常因某些原因引起主轴承下瓦高度偏差过大，而致使曲轴发生过大的挠曲变形。

曲轴挠曲变形的程度是通过测量其臂距差来确定的。

留距差的绝对值越大，曲轴挠曲变形就越严重，为了保证曲轴挠曲变形不致过大，有关部门对柴油机制造、修理、营运等不同情况都规定了臂距差的标准，轮机人员必须定期测量曲轴的臂距差，当某些曲柄的臂距差值超过了标准，可通过测得的各道曲柄的臂距差值绘制出曲轴轴线状态图，从而可分析引起臂距差超标的原因，以便采取合适的调整方法，使臂距差恢复至正常范围，保证曲轴长期可靠地工作。

一、目的：掌握曲轴臂距差的测量方法和曲轴轴线状态图的绘制，学会分析轴线状态二、设备及工量具：中大型柴油机、拐档表、行灯三、测量步骤：1、确认拐档表的测量精度和正负值，校验表的灵敏性、准确性：1)测量精度标于表的表盘上。

2)用手指按下表的活动测头，此时表针的转向、一般为顺时钔)即为负值(相对零刻度而言)：反之，为正值。

3)用手指按动表的活动测头，表针应转动灵活自如，放松后表针应能回到原来的位置，则表示灵敏性和准确性良好。

2、在柴油机操纵台旁挂“禁止动车”警告牌，拆下曲轴箱道门。

3、将需测量臂距差的曲柄销盘至下止点后15°左右的位置。

如没有安装活塞连杆组时，应把曲柄销盘至下止点位置。

4、仔细清洁两曲柄臂上的冲孔，去除油污和杂物，以免引起测量误差。

5、目测曲柄的宽度。

选择合适的量杆接到固定测头端并在量杆之间装上锁紧螺母，但不要拧紧．6、将表活动测头装入一个冲孔，小心地按压表体使固定测头进入对应端的冲孔。

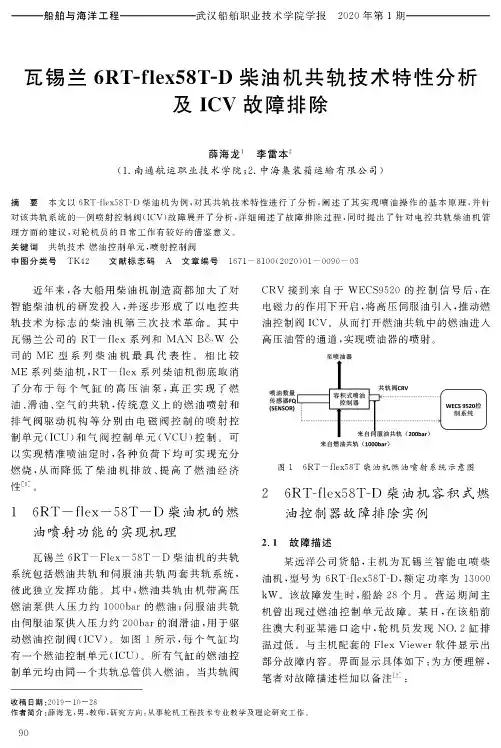

-.I[aO s s2020G1瓦锡兰&9（-f+x%_（-Q柴油机共轨技术特性分析E3R[12"1?-abcd*2o y#摘要本文以6RT?leo58T-D柴油机为例，对其共轨技术特性进行了分析，阐述了其实现喷油操作的基本原理，并针对该共轨系统的一例喷射控制阀％CV）故障展开了分析，详细阐述了故障排除过程，同时提出了针对电控共轨柴油机管理方面的建议，对轮机员的日常工作有较好的借鉴意义#共-c!射TK42A1671—8100%2020）01—0090—03&=!.;!P;了智能柴油机的研发投入，并逐步形成了以电控共为N的G H|#（瓦锡兰公司的RT—fleo系列和0AN YbW公的0E系G$'=#0E系列柴油机RT—fleo系列柴油机彻底取消了分布于每个气缸的高压油泵，真正实现了-油、滑油、空气的共轨，传统意义上的燃油喷射和排T分-电的射制单元（ICU）和气阀控制单元（VCU）控制。

可现时，.c I现）分-，9了排、提高了-f *1+#16RT—fleo—58T—D#t.tW1#瓦锡兰6RT—[leo—58T—D柴油机的共轨系统包括燃油共轨和伺服油共轨两套共轨系统, pB*0#（，-共-—高燃油泵供入压力约1000Bar的燃油；伺服油共轨由伺服油泵供入压力约200bar的润滑油，用于驱燃%ICa）#Z1a，个I 有一个燃油控制单元（ICU）。

所有气缸的燃油控制单元均由同一个共轨总管供入燃油#当共轨阀CRa9=WECS9520的L，电力的作用,，#高，燃ICa#9v燃共（的燃进高的+，现的射#16RT—fleo58T#(~26RT-fleo58T-D#H7W#"公1，}为瓦兰智电油机，型号为6RT-fleo58T-D,额定功率为13000PW。

该故障发生时，船龄28个月。

营运期间主+出现燃元#日，该“往澳大利亚某港口途中，轮机员发现NO.2缸排温过低。

与主机配套的F=x Viewer软件显示出部分故障内容。

瓦锡兰Wartsila RT－flex58T－D主机示功图的绘制，含义解释及其解决措施的讨论。

1.概述绘制示功图时,应当使用合适的、工作状态良好的示功器,柴油机转速和功率应当稳定,对船用柴油机而言应当是在深水区的平衡水域上进行,为了方便解释示功曲线图,应注明相应的气缸编号,柴油机转速、负荷指示器位置和VIT(可调喷油定时)位置。

2.气缸压力的确定为了减少柴油机的NOx排放量,以符合IM规则的要求,现已采用较高的压缩比和燃油喷油定时，一般而言,最大燃烧压力与压缩压力的比值,在100%负荷时处于0.90-1.25的范围内根据柴油机额定功率和相应的IMO调试的不同情况,示功图曲线可能在如下两种特例之间变动3.示功图的解释和相应的柴油机调整备注:柴油机验收试车时绘制出的示功图,应作为参考基准。

关于相应负荷及转速下的压缩压力及最大燃烧压力参考值,请参看试车报告及性能曲线3.1压缩压力正确,但最大燃烧压力过高，可能的原因:①点火(喷油始点)对所有燃油而言太早为了纠正点火压力,必须将“FQS”调整至“延时(later)”，参看WECS－9520柴油机控制系统)。

用FQS进行纠正时,只有全部各个气缸都表现出同样的压力偏差时才有效。

3.2压缩压力正确,但最大燃烧压力过低。

可能的原因:①燃烧不良:喷油嘴喷孔顶端变成喇叭形或已磨损，检查喷油嘴。

②点火(喷油始点)对所有燃油而言太迟，为了纠正点火压力,必须将“FQS”调整至“提前(earlier)”，参看WECS－9520柴油机控制系统。

用FQS进行纠正时,只有全部各个气缸都表现出同样的压力偏差时才有效3.3压缩压力和最大燃烧压力都太低。

可能的原因：①真实的负荷低于假定值②排气阀漏气，需检查排气阀。

③扫气空气压力太低，需清洗增压器和空冷器。

④进气温度太高。

⑤VEC(可调排气定时)定时错误，即排气阀关闭太迟(WECS9520内的参数)3.4 压缩压力和最大燃烧压力都太高可能的原因①柴油机超负荷②VEC(可调排气阀关闭)定时错误。

第七章柴油主机和辅机的安装检验第一节柴油主机安装检验船用小型柴油机，通常采用整机吊装工艺进行安装，大型船舶的柴油机，在起重能力及码头设施具备条件的情况下，也可采用整机吊装。

目前大多数船厂由于受起得能力、运输和码头条件等方面的限制，对大型柴油主机大多采取组装吊运办法。

即主机在制造厂经验船师、船东代表验收后，将主机拆成若干大部件，经油封保养后装箱发往造船厂，船厂再按工艺阶段将部件吊到船上进行组装。

本节主要介绍组装检验，按安装顺序进行阐述。

一、主机基座加工检验船舶柴油主机的基座要承受柴油主机的全部重量。

除此之外，它还要承受柴油主机运转时运动部件所产生的不平衡的惯性力和反作用力矩所引起的力，以及船舶运行中（如摇摆时）所产生的柴油主机倾倒的力。

因此，基座应具有足够的刚性和强度。

中小型柴油机的基座通常是钢板焊接结构件，并焊接在船体双层底上；大型柴油机基座，通常依靠双层底结构作为基座。

（一）检验前应具备的条件1．基座使用的材料应有船检证书；2．基座的安装、焊接质量已符合规定的技术要求。

（二）检验内容和方法1．接触检验（1）将小平板放到基座的面板上，用0.05mm的塞尺进行检验，一般不应插入，但局部允许插入，其深度不大于10mm。

用0.10mm塞尺检验，不应插入。

（2）在平板上涂上一层薄薄的色油，然后放到面板上来回拖动，平板拿掉后检验面板上的色油点，要求在每25×25(mm2)面积内不少于3点，接合面大于75%。

2．基座面板倾斜度检验将直尺横放在基座上，用塞尺检查直尺与面板之间倾斜度。

倾斜度通常应小于1：100，且要求向外倾斜，便于今后配制垫片。

3．螺栓孔质量检验（1）用内径千分尺或气缸表检验螺栓孔直径，要求圆柱度和圆度符合图样要求。

（2）螺栓孔的表面粗糙度应符合图样要求。

二、主机机座安装检验主机机座有以下几方面作用：1．在机座上面安装机架、连杆、活塞、气缸盖等部件，能承受这些部件的重量。

2．机座上装有主轴承，用以安装曲轴。

85000长吨原油轮说明书（第三章机械部分）中国船舶及海洋工程设计研究院目录第三章机械部分______________________________________________________________ 5第一节概述_______________________________________________________________ 51 概述___________________________________________________________________ 52 机械设备和舱室_________________________________________________________ 6第二节主机______________________________________________________________ 181 概述__________________________________________________________________ 182 柴油机系统____________________________________________________________ 183 主要附件______________________________________________________________ 193 车间试验______________________________________________________________ 21第三节轴系和螺旋桨_______________________________________________________ 221 概述__________________________________________________________________ 222 止推轴和轴承__________________________________________________________ 223 中间轴________________________________________________________________ 224 中间轴承______________________________________________________________ 225 转动轴________________________________________________________________ 226 轴管轴承______________________________________________________________ 227 尾轴管密封装配________________________________________________________ 228 螺旋桨________________________________________________________________ 229 轴扭力计______________________________________________________________ 2310 轴接地装置___________________________________________________________ 2311 主机RPM指示器_______________________________________________________ 23第四节蒸汽发动机设备____________________________________________________ 23 1．概述_________________________________________________________________ 232. 辅机_________________________________________________________________ 233 废气经济器____________________________________________________________ 24第五节电力站_____________________________________________________________ 241 概述__________________________________________________________________ 242 主柴油机______________________________________________________________ 24第六节泵_________________________________________________________________ 271 概述__________________________________________________________________ 272 电动离心泵____________________________________________________________ 273 旋转式泵______________________________________________________________ 284 循环泵________________________________________________________________ 295 货油泵和货物清洗泵____________________________________________________ 296 其它__________________________________________________________________ 31第七节空压机和风扇_______________________________________________________ 311 概述__________________________________________________________________ 312 主空压机______________________________________________________________ 313 顶部空压机____________________________________________________________ 314 主储气筒______________________________________________________________ 325 其它储气缸____________________________________________________________ 326 控制空气干燥机________________________________________________________ 327 排风扇_______________________________________________________________ 33第八节油分离器___________________________________________________________ 331 概述__________________________________________________________________ 332 重燃油分离器__________________________________________________________ 333 滑油分离器____________________________________________________________ 34第九节淡水分离器_________________________________________________________ 341 概述__________________________________________________________________ 342 结构__________________________________________________________________ 343 材料__________________________________________________________________ 344 其它__________________________________________________________________ 34第十节污水处理装置_______________________________________________________ 341 概述__________________________________________________________________ 342 原理__________________________________________________________________ 35第十一节舱底水分离器_____________________________________________________ 351 概述__________________________________________________________________ 352 原理__________________________________________________________________ 353 附件和舾装件__________________________________________________________ 354 其它__________________________________________________________________ 35 第十二节焚烧炉__________________________________________________________ 351 概述__________________________________________________________________ 352 主要附件______________________________________________________________ 36 第十三节热交换___________________________________________________________ 361 概述__________________________________________________________________ 362 主机滑油冷却器________________________________________________________ 363 主机铁套淡水冷却器____________________________________________________ 364 总淡水冷却器__________________________________________________________ 375 尾轴管滑油冷却器______________________________________________________ 376 燃油加热器____________________________________________________________ 377 真空冷凝器____________________________________________________________ 378 真空冷凝器的排气______________________________________________________ 389 空气冷凝管____________________________________________________________ 3810 加热器_______________________________________________________________ 3811 主机套冷却淡水加热器_________________________________________________ 3812 油舱清洗加热器_______________________________________________________ 38 第十四节机械系统和主要构成______________________________________________ 391 冷却水系统____________________________________________________________ 392 滑油系统______________________________________________________________ 393 燃油系统______________________________________________________________ 404 压缩空气______________________________________________________________ 425 蒸汽，冷凝物和给水系统________________________________________________ 436 主机，辅机和锅炉的废气系统____________________________________________ 44 第十五节机械设备的控制和器械_____________________________________________ 441 概述__________________________________________________________________ 442 器械__________________________________________________________________ 453 轮机控制室____________________________________________________________ 464 主机遥控和自动控制____________________________________________________ 475 发电站________________________________________________________________ 516 锅炉自动控制__________________________________________________________ 557 焚烧炉________________________________________________________________ 578 船底污水系统__________________________________________________________ 579 冷却水系统____________________________________________________________ 5710 滑油系统_____________________________________________________________ 5711 燃油系统_____________________________________________________________ 5812.压缩空气系统_________________________________________________________ 5913. 给水系统____________________________________________________________ 6014.淡水发生器___________________________________________________________ 60 15．辅助系统和管系______________________________________________________ 6016.消防报警和消防控制室_________________________________________________ 6117 机舱控制室控制台_____________________________________________________ 6218. 驾驶室主机控制装置__________________________________________________ 7319 主机自身操作_________________________________________________________ 7420 其它_________________________________________________________________ 75 第十六节管系附件和安排__________________________________________________ 1051 概述_________________________________________________________________ 1052 管系工作_____________________________________________________________ 1073 管连接，阀，舾装件和支架_____________________________________________ 1084 船舷水管_____________________________________________________________ 1095 液位仪和阀___________________________________________________________ 1096 过滤器_______________________________________________________________ 109 第十七节其它____________________________________________________________ 128 1 安排原理_____________________________________________________________ 1283 空气扬声器___________________________________________________________ 1294 方钢板，梯子和栅栏___________________________________________________ 1295 机械车间和备件室_____________________________________________________ 1296. 区别________________________________________________________________ 1307.发动机和风扇轴承_____________________________________________________ 1308.完工证明_____________________________________________________________ 1309.机舱悬挂式的图纸_____________________________________________________ 13010.定义，标记和铭牌____________________________________________________ 13011.上升通风管和烟囱____________________________________________________ 13012.起重和拆卸装置______________________________________________________ 13113.盥洗池和饮水器______________________________________________________ 131 第十八节绝缘和油漆______________________________________________________ 1311.概述_________________________________________________________________ 1312 除了管系以外的绝缘___________________________________________________ 1313.管系绝缘_____________________________________________________________ 1314.油漆_________________________________________________________________ 1325.保护_________________________________________________________________ 132 第十九节船体管系________________________________________________________ 1321 概述_________________________________________________________________ 1322 货物转移和拆卸系统___________________________________________________ 1413.惰性气体系统和货舱通风系统___________________________________________ 1444. 隔离压载系统________________________________________________________ 1475.油罐清洗系统_________________________________________________________ 1486.油排放监测系统_______________________________________________________ 1497.货油，压载水和惰性气体_______________________________________________ 1498.液位遥测系统_________________________________________________________ 1529.货油舱水蒸气控制系统_________________________________________________ 15310.可燃气体探测________________________________________________________ 15411.船底污水系统________________________________________________________ 15412.空气和溢流系统______________________________________________________ 15513.探深管系统__________________________________________________________ 15514.填料系统____________________________________________________________ 15615.带有排放系统的清洁系统______________________________________________ 15616.清洁水供给和热水系统________________________________________________ 15617. 灭火系统___________________________________________________________ 15818.蒸汽和排气系统______________________________________________________ 15919.甲板使用的空气压缩管________________________________________________ 161 第二十节测试____________________________________________________________ 161第二十一节备件和工具___________________________________________________ 1611.主柴油机_____________________________________________________________ 1612.轴系和螺旋桨推进器___________________________________________________ 1633.辅机_________________________________________________________________ 1644.废气经济器___________________________________________________________ 1645.发电机的原动力_______________________________________________________ 1646.泵___________________________________________________________________ 1657.辅助泵涡轮（各种尺寸）：______________________________________________ 1658.滤油器_______________________________________________________________ 1659.空压机，风扇和储气筒_________________________________________________ 16510.热交换器____________________________________________________________ 16611.舱底分离器，指示器和其它辅助机械____________________________________ 16612.管系阀和装置________________________________________________________ 166 第二十二节普通工具______________________________________________________ 166第三章机械部分第一节概述1 概述船体的主推进板有一个低速型号为7RT-flex58T-B的船用柴油机或其它类似的型号。
