INSAR在变形监测中应用原理
- 格式:ppt
- 大小:1.57 MB
- 文档页数:19
INSAR的原理与应用领域1. 引言合成孔径雷达干涉测量(Interferometric Synthetic Aperture Radar, INSAR)作为一种重要的遥感技术,具有高分辨率、全天候、全天时等优势,被广泛应用于地表形变、地震监测、冰川变化等领域。
本文将介绍INSAR的原理及其在不同应用领域的应用情况。
2. INSAR的原理INSAR利用雷达观测到的两次干涉图像,通过对比两幅图像的相位差,可以得到地表的形变和变化信息。
INSAR主要包括两个步骤:干涉图像生成和相位解缠。
2.1 干涉图像生成干涉图像生成是指通过两次雷达观测得到的相干图像,计算出相位差的过程。
这可以通过两种方式实现:•单频干涉:使用单个频率的雷达信号进行干涉处理,产生干涉图像。
这种方法简单、成本低,但信噪比较低。
•多频干涉:利用多个频率的雷达信号进行干涉处理,根据不同频率的相干图像计算出相位差,从而生成干涉图像。
这种方法可以提高信噪比,获得更高精度的结果。
2.2 相位解缠相位解缠是指将干涉图像中的相位差转换为地表形变或其他变化量的过程。
由于干涉图像中的相位差通常是在2π范围内变化的,需要进行相位解缠才能得到实际的形变或变化信息。
相位解缠是INSAR中的一个重要挑战,需要使用不同的解缠算法进行处理。
3. INSAR的应用领域INSAR技术在地球科学研究和应用中有着广泛的应用,下面将介绍其在地表形变监测、地震监测和冰川变化等领域的应用情况。
3.1 地表形变监测INSAR技术可以精确测量地表的形变,能够捕捉到毫米级的变化。
它被广泛应用于地质灾害的监测和预警,如地震、火山活动、岩溶塌陷等。
同时,INSAR还可以用于监测沉降、隆起、地下水抽取引起的地表变化,具有重要的地质工程和地下水管理价值。
3.2 地震监测地震是地球上常见的自然现象,INSAR技术可以提供高精度的地震监测能力。
通过不同时间的雷达观测,可以实时监测地震引起的地表位移,为地震研究和预警提供重要数据。
Insar的原理和应用1. 前言Insar(Interferometric Synthetic Aperture Radar)是一种利用合成孔径雷达(SAR)和干涉技术相结合的遥感技术。
它能够获取地表的形变和地貌等信息,为地震研究、地质勘察、城市沉降等领域提供了重要的数据支持。
本文将介绍Insar的原理和主要应用。
2. Insar原理Insar的原理基于雷达干涉技术,即通过分析两个或多个由同一区域获取的SAR图像,可以获得该区域地表的形变信息。
其基本原理如下:•第一步,利用SAR雷达发送信号并接收反射回波,得到两个或多个时间点的SAR图像。
•第二步,将这些SAR图像进行配准,确保它们之间的几何精确对应。
•第三步,通过计算这些配准后的SAR图像之间的相位差,利用相位差的变化来分析地表的形变情况。
3. Insar应用领域Insar在多个领域有广泛的应用,下面列举了其中几个主要领域:3.1 地震研究Insar技术可以用于监测地震震中附近地区的地表形变情况,可以提供地震区域的地表位移信息。
通过对地震前后的Insar图像进行对比分析,可以研究地震的规模、破裂带、地震断层等相关信息,对地震的防灾减灾提供重要支持。
3.2 地质勘察Insar技术可以用于地下矿藏的勘察。
通过对地下矿藏区域进行Insar监测,可以获取地下的地表形变信息,从而定量分析地下矿藏的分布、规模和变化情况。
这对于矿产资源开发和保护具有重要意义。
3.3 城市沉降城市的快速发展会导致土地沉降现象,而城市沉降可能会对城市的工程设施和地下管网造成严重影响。
Insar技术可以实时监测城市区域的地表沉降情况,并提供沉降的时空信息,为城市规划和土地管理部门提供决策支持。
3.4 冰川监测Insar技术可用于监测冰川变化。
通过获取冰川区域的Insar图像,可以获得冰川的形变、速度和厚度等信息,这对于研究全球变暖和冰川退缩等气候变化问题具有重要意义。
3.5 土地利用监测Insar技术可以用于土地利用监测。

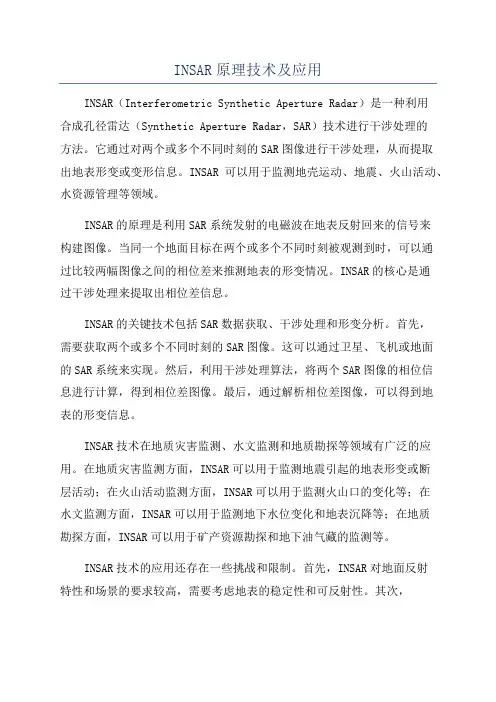

INSAR原理技术及应用INSAR(Interferometric Synthetic Aperture Radar)是一种利用合成孔径雷达(Synthetic Aperture Radar,SAR)技术进行干涉处理的方法。
它通过对两个或多个不同时刻的SAR图像进行干涉处理,从而提取出地表形变或变形信息。
INSAR可以用于监测地壳运动、地震、火山活动、水资源管理等领域。
INSAR的原理是利用SAR系统发射的电磁波在地表反射回来的信号来构建图像。
当同一个地面目标在两个或多个不同时刻被观测到时,可以通过比较两幅图像之间的相位差来推测地表的形变情况。
INSAR的核心是通过干涉处理来提取出相位差信息。
INSAR的关键技术包括SAR数据获取、干涉处理和形变分析。
首先,需要获取两个或多个不同时刻的SAR图像。
这可以通过卫星、飞机或地面的SAR系统来实现。
然后,利用干涉处理算法,将两个SAR图像的相位信息进行计算,得到相位差图像。
最后,通过解析相位差图像,可以得到地表的形变信息。
INSAR技术在地质灾害监测、水文监测和地质勘探等领域有广泛的应用。
在地质灾害监测方面,INSAR可以用于监测地震引起的地表形变或断层活动;在火山活动监测方面,INSAR可以用于监测火山口的变化等;在水文监测方面,INSAR可以用于监测地下水位变化和地表沉降等;在地质勘探方面,INSAR可以用于矿产资源勘探和地下油气藏的监测等。
INSAR技术的应用还存在一些挑战和限制。
首先,INSAR对地面反射特性和场景的要求较高,需要考虑地表的稳定性和可反射性。
其次,INSAR在测量过程中受到大气湿度、电离层变化等因素的干扰,需要进行修正。
此外,INSAR也存在分辨率和覆盖范围的限制。
总之,INSAR是一种利用SAR技术进行干涉处理的方法,可以用于监测地壳运动、地震、火山活动、水资源管理等领域。
它的原理是通过比较两个不同时刻的SAR图像的相位差来推测地表的形变情况。
INSAR技术在地表形变测量中的应用INSAR技术,即干涉合成孔径雷达,是一种通过测量地表形变来检测和监测地质灾害的高精度技术。
它的原理是利用卫星或飞机搭载的合成孔径雷达对地表进行多次雷达波束的发射和接收,通过分析雷达波束之间的相位差异来计算地表的形变信息。
INSAR技术已经被广泛应用于地震、火山活动、地表下沉等领域的监测和研究中,下面将重点介绍它在地表形变测量中的应用。
INSAR技术的应用主要有两个方面,一是在地震研究中的应用,二是在地表下沉监测中的应用。
首先,INSAR技术在地震研究中的应用具有重要意义。
地震是地球表面发生的一种地壳运动现象,会造成地表的形变。
通过利用INSAR技术,我们可以实时监测地震带上的地表形变,进而推测地震的震源参数。
这对于地震学家来说是非常有价值的信息。
同时,在地震预警方面,INSAR技术也能够为我们提供重要指标。
通过监测地表形变的变化,我们可以提前判断地震的发生,对地震预警系统的建设具有重要的参考价值。
其次,INSAR技术在地表下沉监测中的应用也是非常重要的。
地表下沉是指地壳向下沉降的现象,通常是由人类活动或地质因素引起的。
地表下沉带来的问题包括建筑物的倾斜,地下水位的变化等。
通过利用INSAR技术,我们可以精确地测量地表的下沉情况,包括不同地点的下沉速度和下沉趋势。
这对于城市规划和土地利用具有重要意义,可以提前预防和纠正地表下沉导致的问题。
除了地震和地表下沉的监测,INSAR技术在火山活动监测中也有广泛的应用。
火山是地球表面的一种现象,伴随着岩浆的喷发和地壳的变动。
INSAR技术可以帮助我们实时监测火山口附近地表形变的变化,包括火山口的隆起、地表的下沉等,进而判断火山活动的强度和趋势。
这对于保护人民的生命财产安全具有重要意义。
INSAR技术的应用还有很多,比如在冰川监测、滑坡预警、大坝变形等方面都有广泛的应用。
通过INSAR技术,我们可以及时获取地表形变的信息,发现地质灾害的潜在风险,并采取相应的措施来减轻灾害造成的损失。

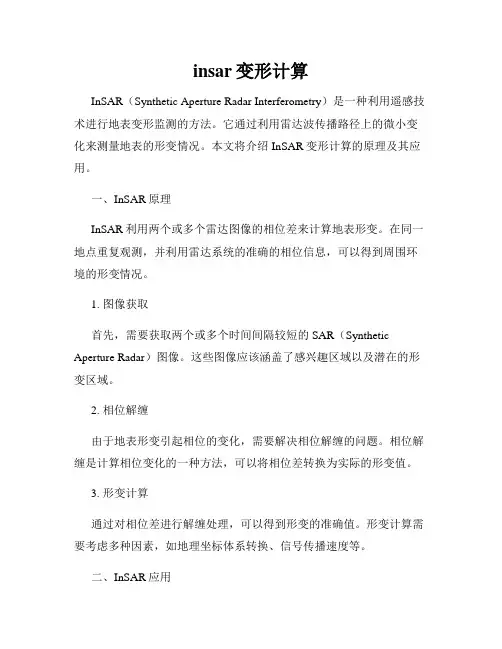

insar变形计算InSAR(Synthetic Aperture Radar Interferometry)是一种利用遥感技术进行地表变形监测的方法。
它通过利用雷达波传播路径上的微小变化来测量地表的形变情况。
本文将介绍InSAR变形计算的原理及其应用。
一、InSAR原理InSAR利用两个或多个雷达图像的相位差来计算地表形变。
在同一地点重复观测,并利用雷达系统的准确的相位信息,可以得到周围环境的形变情况。
1. 图像获取首先,需要获取两个或多个时间间隔较短的SAR(Synthetic Aperture Radar)图像。
这些图像应该涵盖了感兴趣区域以及潜在的形变区域。
2. 相位解缠由于地表形变引起相位的变化,需要解决相位解缠的问题。
相位解缠是计算相位变化的一种方法,可以将相位差转换为实际的形变值。
3. 形变计算通过对相位差进行解缠处理,可以得到形变的准确值。
形变计算需要考虑多种因素,如地理坐标体系转换、信号传播速度等。
二、InSAR应用InSAR技术广泛应用于地壳形变监测、地质灾害监测以及水资源管理等方面。
以下是几个常见的应用领域:1. 地壳形变监测地壳形变是研究地震活动、构造变化以及地下资源开发的重要指标。
InSAR技术可以提供高精度、高时空分辨率的形变监测,有助于了解地壳运动的细节。
2. 地质灾害监测地质灾害(如滑坡、地面沉降等)对于人类社会造成了巨大的损失。
InSAR技术能够实时监测地表的形变情况,提前预警地质灾害的发生,减少灾害造成的损失。
3. 水资源管理水资源是人类生活的重要组成部分,有效管理和利用水资源对于可持续发展至关重要。
InSAR技术可以监测地表水域的形变情况,对水资源的分布和变化进行研究,提供相关决策支持。
4. 城市建设规划随着城市扩张和人口增长,城市建设规划变得越来越重要。
InSAR技术可以提供城市地表形变的空间分布图,为城市规划和土地利用提供科学依据。
结语InSAR技术以其高精度、高时空分辨率的特点,在地表形变监测和资源管理等领域发挥着重要作用。
INSAR形变转换相位1. 简介INSAR(Interferometric Synthetic Aperture Radar)是一种使用合成孔径雷达(SAR)数据进行干涉处理的技术。
干涉处理能够测量地表的形变,通过转换相位来获取形变信息。
本文将详细介绍INSAR形变转换相位的原理、方法和应用。
2. INSAR原理INSAR技术利用两个雷达成像系统获取的SAR数据进行干涉处理,从而得到地表的相位差信息。
这个相位差可以反映出地表的形变情况。
干涉处理首先需要对两个雷达成像系统获取到的SAR数据进行配准,使得它们在时间和空间上保持一致。
然后,将两幅SAR图像进行傅里叶变换,得到频域中的相位信息。
接下来,通过复数相乘操作消除大气、地形等因素对相位的影响,得到纯粹反映地表形变情况的相位差图。
3. 形变转换相位方法INSAR形变转换相位主要有两种方法:单轨道和多轨道。
3.1 单轨道方法单轨道方法是指利用同一条轨道上两次观测到的SAR数据进行干涉处理。
这种方法适用于对地表形变进行周期性监测的情况,比如地震活动、火山喷发等。
在单轨道方法中,首先需要校正SAR数据的系统误差,包括大气误差、平台运动误差等。
然后,进行配准、傅里叶变换和相位差计算,得到地表形变的相位差图。
最后,通过反演方法将相位差转换为实际的形变量。
3.2 多轨道方法多轨道方法是指利用不同轨道上获取到的SAR数据进行干涉处理。
这种方法适用于对大范围地区进行形变监测的情况。
在多轨道方法中,首先需要对不同轨道上获取到的SAR数据进行配准和大气校正。
然后,进行配准、傅里叶变换和相位差计算,得到地表形变的相位差图。
最后,通过反演方法将相位差转换为实际的形变量。
4. INSAR应用INSAR技术在地质灾害监测、油田开发、城市建设等领域有着广泛的应用。
4.1 地质灾害监测INSAR技术可以用于监测地震、火山喷发、地面沉降等地质灾害的形变情况。
通过实时监测形变信息,可以提前预警和采取相应的措施,减少地质灾害带来的损失。

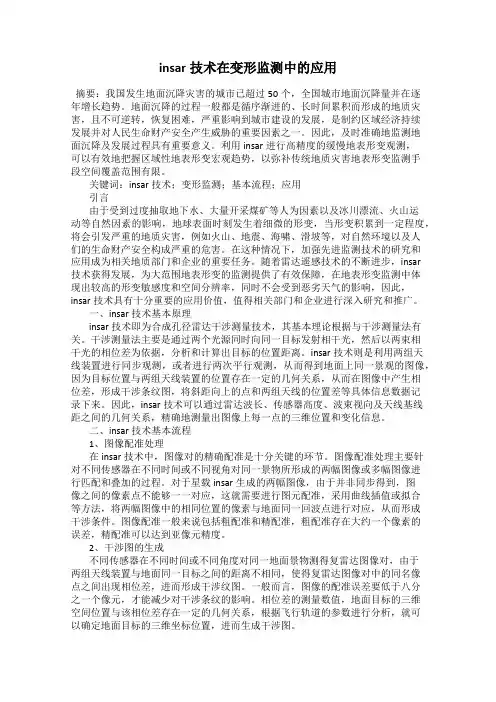

insar技术在变形监测中的应用摘要:我国发生地面沉降灾害的城市已超过50个,全国城市地面沉降量并在逐年增长趋势。
地面沉降的过程一般都是循序渐进的、长时间累积而形成的地质灾害,且不可逆转,恢复困难,严重影响到城市建设的发展,是制约区域经济持续发展并对人民生命财产安全产生威胁的重要因素之一。
因此,及时准确地监测地面沉降及发展过程具有重要意义。
利用insar进行高精度的缓慢地表形变观测,可以有效地把握区域性地表形变宏观趋势,以弥补传统地质灾害地表形变监测手段空间覆盖范围有限。
关键词:insar技术;变形监测;基本流程;应用引言由于受到过度抽取地下水、大量开采煤矿等人为因素以及冰川漂流、火山运动等自然因素的影响,地球表面时刻发生着细微的形变,当形变积累到一定程度,将会引发严重的地质灾害,例如火山、地震、海啸、滑坡等,对自然环境以及人们的生命财产安全构成严重的危害。
在这种情况下,加强先进监测技术的研究和应用成为相关地质部门和企业的重要任务。
随着雷达遥感技术的不断进步,insar技术获得发展,为大范围地表形变的监测提供了有效保障,在地表形变监测中体现出较高的形变敏感度和空间分辨率,同时不会受到恶劣天气的影响,因此,insar技术具有十分重要的应用价值,值得相关部门和企业进行深入研究和推广。
一、insar技术基本原理insar技术即为合成孔径雷达干涉测量技术,其基本理论根据与干涉测量法有关。
干涉测量法主要是通过两个光源同时向同一目标发射相干光,然后以两束相干光的相位差为依据,分析和计算出目标的位置距离。
insar技术则是利用两组天线装置进行同步观测,或者进行两次平行观测,从而得到地面上同一景观的图像,因为目标位置与两组天线装置的位置存在一定的几何关系,从而在图像中产生相位差,形成干涉条纹图,将斜距向上的点和两组天线的位置差等具体信息数据记录下来。
因此,insar技术可以通过雷达波长、传感器高度、波束视向及天线基线距之间的几何关系,精确地测量出图像上每一点的三维位置和变化信息。
北斗+InSAR技术在大坝变形及周边地质灾害监测中的应用
文|毕建涛1,2 石振1 祝彦敏1
1.北京中科数遥信息技术有限公司
2.中科星扬(北京)科技发展有限公司
图2 InSAR监测大坝周边地质灾害
图3 位移监测结果3.地面沉降监测
库坝建设、水体蓄存地下水的压力变化、人类活动建设导致地质活动,极易造成周边路基和建设用地沉降。
不均的地面沉降严重地危害着城市建筑,当建筑物塌陷、房屋倒塌又危及人类生命安全、财产。
近年来,国内外大量的InSAR监测案例表明,该技术可以很好地应用于大坝及周边地质沉降的长期监测,同时已经服务于各行业的应用部门。
图则为库坝周边建设区的InSAR监测结果,可以看到,存在较为明显的地面沉降集中区,其沉降年均速率约为20~50mm/年。
图4 InSAR对库坝周边建设区的地面沉降监测。
Insar在变形监测中的应⽤研究InSAR技术在变形监测中的应⽤研究卫星合成孔径雷达⼲涉测量技术(InSAR)通过对地⾯同⼀地区进⾏两次或多次平⾏观测,得到复图象对,从复图像对中提取相位信息,作为获取地表三维信息和变化信息的信息源,⽤以获取DEM和监测地表⾯的变化。
InSAR技术在地⾯沉降、⾃然灾害等地⾯变形监测⽅⾯已得到⼴泛的应⽤。
本⽂就InSAR在变形监测中的应⽤现状、存在的问题及前景进⾏了探讨。
1.引⾔合成孔径雷达⼲涉(InSAR)测量技术是在合成孔径雷达(SAR)技术基础上发展起来的雷达成像技术。
它继承了SAR的全天候、全天时、⼤范围、有⼀定穿透能⼒等优点。
在早期,InSAR技术的应⽤主要是地形制图,⽣成DEM,开展形变⽐较明显的地震形变、地壳形变、⽕⼭活动、冰川移动等⼤⾯积监测研究,后来随着InSAR技术的不断成熟和研究⼯作的不断深⼊,⼜逐渐转向地⾯沉降、⼭体滑坡等引起细微持续的地表位移[1]。
InSAR 技术除了具有⾼探测精度(亚厘⽶级) ,⽽且具有低成本、近连续性和遥感探测的能⼒, ⽆疑将成为今后地⾯沉降探测技术的研究重点和发展⽅向。
另外,星载InSAR系统有利于⼤范围测绘和动态过程的长期监测,特别适合危险地区和⼈类⽆法进⼊地区的研究⼯作。
因此,该技术在军事、国民经济建设中,有着极其⼴泛的应⽤。
InSAR技术在应⽤⽅⾯还存在很多问题亟待解决。
InSAR技术对⼤⽓误差、遥感卫星轨道误差、地表状况以及时态不相关等因素⾮常敏感, 这造成了InSAR技术应⽤中的困难。
在⼲涉数据的获取⽅⾯,星载⼲涉SAR⼤部分是重复轨道获得的,由于周期⽐较长、两次飞⾏轨道存在夹⾓等问题使得相⼲性⼤⼤降低,影响了DEM提取的精度。
为了获取⾼质量、稳定的⼲涉数据源,只有采⽤双天线的SAR系统才能得到保证,但⽬前还缺少双天线的星载SAR系统,这也⼤⼤限制了InSAR的发展。
InSAR技术的理论研究除了对SAR与InSAR成像技术研究以外,更多集中在InSAR技术研究的⼀个新的热点研究⽅向。
sbas-insar技术原理及其在地壳形变监测中的应用SBAS-InSAR是基于星载合成孔径雷达干涉测量(InSAR)原理和空间积分技术,通过分析雷达图像间的相位差异来实现地壳形变监测的一种技术。
它结合了Small Baseline Subset(SBAS)算法和InSAR技术,能够有效地解决InSAR技术在长时间监测中遇到的相位不连续、大气延迟等问题,广泛应用于地壳形变监测和地质灾害监测等领域。
SBAS-InSAR技术原理如下:1.数据获取:使用星载雷达获取多幅雷达图像,通过距离、时间和视角等参数将其坐标统一转换为地心坐标系。
2.预处理:对获取的雷达图像进行相位校正、大气校正、多普勒校正等预处理,以消除数据中的非地壳形变引起的影响。
3.相干图像生成:通过对预处理后的数据进行干涉,得到相干图像。
在地震前后进行多次干涉可以得到多幅相干图像序列。
4.相位解缠:对相干图像序列进行相位解缠,得到每个像素点的稳定相位信息。
5.地表形变计算:通过对解缠后的相位信息进行差分,可以计算出每一时刻地表的形变情况。
6.监测与分析:根据计算出的形变信息,进行地壳形变监测与分析,可以用于地震、火山活动等地质灾害的预警与评估。
SBAS-InSAR技术在地壳形变监测中的应用主要有以下几个方面:1.地震监测:地震是地壳形变的一种重要表现,SBAS-InSAR技术可以实时监测地震前后地表的形变情况,在地震预警与评估中起到重要作用。
2.火山活动监测:火山活动会引起地表的形变,通过SBAS-InSAR技术可以实时监测火山口周边的地壳形变情况,为火山活动监测与预警提供重要数据支持。
3.地质灾害监测:地质灾害如滑坡、地面沉降等会引起地表形变,SBAS-InSAR技术可以对地质灾害进行实时监测与预警,为防灾减灾提供数据支持。
4.水域变化监测:SBAS-InSAR技术可以监测水域的变化,包括湖泊面积、河流形态等,为水资源管理和环境保护提供数据支持。
INSAR在变形监测中应用原理INSAR(Interferometric Synthetic Aperture Radar)是指通过天基合成孔径雷达技术进行变形监测的一种方法。
它利用SAR(Synthetic Aperture Radar)的相干干涉技术,通过测量地表或目标在两个不同时刻的雷达回波信号的相位差异,获取目标在垂直于合成孔径雷达方向上的位移信息,并进一步推算目标的形变信息。
第一步是成像,通过合成孔径雷达的连续波雷达或脉冲雷达工作模式的发射和接收,获取目标的雷达反射信号。
在连续波雷达模式下,由于波长很大,根据瑞利判据(Rayleigh Criterion),可以采用相干积分的方法获取目标的散射信号,形成成像。
在脉冲雷达模式下,可以通过脉冲压缩等方法获取高分辨率的成像。
第二步是相干干涉,将成像步骤中的两幅SAR图像进行配准,使它们的像素一一对应,然后计算两幅图像之间的相位差。
相位差反映了两次雷达观测之间的目标位置变化。
第三步是解缠,由于干涉相位具有2pi的周期性,需要对相位差进行解缠。
解缠的目的是恢复相位变化的真实值,避免相位差超出2pi范围,使解缠后的相位差表示真实的目标形变信息。
第四步是形变计算,利用解缠后的相位差进行形变计算。
由于垂向(垂直于合成孔径雷达方向)位移可以表示为相位差的线性变化关系,可以通过相位差乘以波长除以4π的方法计算出垂向位移信息。
进而,通过垂向位移信息和地表形变模型,可以推算出目标的形变信息。
INSAR在变形监测中有许多优点。
首先,由于INSAR利用雷达技术,不受气象条件和光照影响,可以在任何天气和时间进行监测。
其次,INSAR能够提供高精度的变形测量,达到亚厘米至毫米级别的分辨率,对于地壳运动和构造变形的研究具有重要意义。
此外,INSAR具有多时相监测的能力,能够获得目标的时间演化信息,提供更详细和全面的形变变化分析。
INSAR在许多领域中得到了广泛应用,如地震研究、地表沉降监测、火山监测、冰川变化研究等。
InSAR变形监测方法与研究进展一、本文概述随着遥感技术的不断发展和进步,干涉合成孔径雷达(InSAR)技术已成为地表变形监测的重要手段之一。
InSAR技术利用雷达卫星获取的地表反射信号,通过相位干涉处理,可以高精度地提取地表的三维形变信息。
本文旨在深入探讨InSAR变形监测的基本原理、方法和技术,以及近年来在该领域取得的研究进展。
我们将从InSAR技术的理论基础出发,介绍其在地表变形监测中的应用场景和优势,分析不同InSAR方法的优缺点,并展望未来的发展趋势和挑战。
通过本文的阐述,读者可以全面了解InSAR变形监测的基本框架和研究动态,为相关领域的研究和实践提供有益的参考和借鉴。
二、InSAR变形监测的基本原理和方法InSAR(Interferometric Synthetic Aperture Radar)变形监测是利用合成孔径雷达(SAR)获取的相位信息,通过干涉测量技术,提取地表微小形变信息的一种非接触性测量技术。
其基本原理和方法主要包括以下几个方面。
基本原理:InSAR技术的基本原理是基于SAR的相干性,即同一地表区域在不同时间或不同视角下的SAR图像之间存在一定的相位关系。
当地表发生形变时,这种相位关系会发生变化,通过解算相位差异,可以获取地表形变信息。
数据处理流程:InSAR变形监测的数据处理流程主要包括以下几个步骤:获取不同时间或不同视角下的SAR图像;然后,对图像进行配准和滤波处理,提高图像的相干性;接着,通过干涉测量技术,生成干涉图,提取相位差异;利用相位解缠技术和地表形变模型,将相位差异转换为地表形变信息。
监测方法:InSAR变形监测的方法主要包括差分干涉测量(DInSAR)、永久散射体干涉测量(PSInSAR)和小基线子集干涉测量(SBAS)等。
DInSAR技术利用多幅SAR图像生成干涉图,通过相位差异提取地表形变信息。
PSInSAR技术则利用永久散射体(如角反射器、裸露岩石等)在SAR图像上的稳定散射特性,提高相位解缠的精度。
sbas-insar技术原理及其在地壳形变监测中的应用SBAS-InSAR,即Small Baseline Subset-Interferometric Synthetic Aperture Radar,是一种基于干涉合成孔径雷达(InSAR)技术的地壳形变监测方法。
它通过对一系列SAR影像进行处理,可以精确地测量出地表的形变变化,包括地表沉降、隆起、断层活动等。
此技术在地震、火山、地下水提取等领域都有着广泛的应用。
SBAS-InSAR技术的基本原理是利用SAR影像的干涉相位差来测量地表变化。
通过两次获取同一区域的SAR影像,分别获得两幅影像的干涉相位差,即两幅影像中同一位置像素点的相位差。
由于干涉相位差受到大气、植被、地形等因素的影响,需要通过对多个影像进行综合分析来减小误差。
在此基础上,SBAS-InSAR通过筛选合适的基线和时间间隔,选择一组影像子集进行累积处理,从而获得高质量的形变图像。
SBAS-InSAR技术的主要优点是可以对大范围区域进行形变监测,并能够获得高质量的形变测量结果。
该技术在地震、火山、岩层沉降等领域的应用非常广泛。
例如,在地震前后,SBAS-InSAR技术可以通过量化地表形变变化,进行地震危险性评估和预警,提高地震预警的准确性和及时性。
在地质勘探中,SBAS-InSAR技术可以识别地下储层的更高精度和精度。
它可以监测地下水的提取和容许升高,可以监测开采石油和天然气后形成的沉降和地面变形等。
此技术在自然灾害预警和地质勘探方面有广泛的应用前景。
总之,SBAS-InSAR技术是一种高精度、高效率的地壳形变监测方法。
在地震、火山、地下水提取等领域有广泛的应用,可以提供对于区域地球环境的精确监测和重要数据,有利于准确把握区域内的各种动态环境,为地质灾害的精确预警和防控提供了有力支撑。
insar解译形变值形变监测是地球科学领域的重要研究内容之一,而InSAR (Interferometric Synthetic Aperture Radar)技术在形变监测中发挥着至关重要的作用。
本文将详细介绍InSAR技术的原理以及其在解译形变值方面的应用。
一、InSAR技术原理InSAR技术是利用合成孔径雷达(SAR)的相干性原理进行形变监测的一种技术方法。
其主要原理是通过记录同一地区的多个雷达影像,利用这些影像之间的相位差异来推断地表形变信息。
首先,SAR雷达通过向地面发射电磁波,然后接收回波信号,并将这些信号转换成影像。
而合成孔径雷达则是利用飞行器或卫星沿不同轨道采集影像,进而通过对一系列影像进行处理和组合,得到高分辨率和高质量的合成孔径雷达影像。
SAR影像中存在相位差异,这是由于信号在传播过程中受到了地面形变的影响。
而InSAR技术正是通过分析这些相位差异来获取地面形变信息。
通过处理多组SAR影像并进行相位解缠,可以获得高精度的形变监测结果。
二、InSAR解译形变值的步骤InSAR解译形变值通常分为以下几个步骤:1. 数据采集与预处理:首先需要获取高质量的SAR影像数据,这些数据可以通过卫星或飞机获取。
然后对获取的影像数据进行去除噪声、配准校正和平坦化等预处理操作,提高数据质量。
2. 多时相影像配准:在解译形变值前,需要将多时相的SAR影像进行配准操作,即将影像以像素级精度对齐,确保影像之间的空间对应关系。
3. 相位解缠:通过对配准后的SAR影像进行相位解缠操作,消除影响形变解译的相位模糊问题。
4. 形变解译:利用相位解缠后的SAR影像,计算形变监测结果。
形变值通常以厘米级的精度表示,可以通过进一步分析和解释得到地下介质的变化信息。
三、InSAR解译形变值的应用InSAR解译形变值在地质灾害监测、地震研究、水文过程监测等方面具有广泛的应用价值。
1. 地质灾害监测:地面形变是地质灾害的重要前兆之一,通过InSAR技术可以实时监测地表形变,对地震、火山喷发、滑坡等地质灾害进行提前预警和监测。
