欧姆龙plc控制伺服电机

欧姆龙控制伺服电机的程序实例一、程序准备：1.准备欧姆龙 PLC 控制器，并通过计算机连接PLC，进行编程；2.伺服电机，其输入端和输出端分别接入控制器；3.控制器软件，包括指令模板及编程语言等。

二、程序的编写：1.编写控制程序，完成伺服电机操作。

2.为节点内部的内容定义一个可编程节点地址，以满足节点的要求。

3.设定伺服电机的输入参数，如输入电压、电流、电压限制等。

4.定义伺服电机的输出参数，如位置控制输出参数、速度控制输出参数等。

5.编写软件参数准备程序，来读取PLC上设定的伺服电机参数，并定义控制方式。

7.定义伺服电机运行中的状态，如模式选择、速度切换、运行时间等。

8.将控制及状态程序进行编程，实现与伺服电机的集成。

9.编写调试程序，检查程序功能，保证在正常运行过程中，伺服电机机械及控制系统的正常运行。

10.将程序下载到控制器中，然后检查程序是否运行正常，确认控制功能及状态输出是否准确无误。

三、启动操作：1.连接控制器，确保控制器与伺服电机的连接状态是正确的；2.开机，查看控制器的运行状态，确保控制器正常运行；3.运行下载的控制程序，开始伺服电机的运行；4.观察伺服电机的运行情况，如果发现问题，根据情况检查是否有对程序的设置错误；5.确认没有问题，持续观察控制器的运行情况，确保伺服电机连续正常工作。

四、总结：以上是欧姆龙 PLC 控制伺服电机的程序实例，它需要通过控制器上载编程软件，并通过程序的编写、参数设置、调试实现伺服电机的控制。

总之，欧姆龙 PLC 控制伺服电机的程序是一个复杂的系统，需要技术人员具备丰富的编程经验，才能完成控制伺服电机的任务。

欧姆龙高速脉冲指令
摘要：
1.欧姆龙CPH 型PLC 简介
2.高速脉冲输出指令的作用
3.高速脉冲输出指令的应用实例
4.总结
正文：
一、欧姆龙CPH 型PLC 简介
欧姆龙CPH 型PLC 是日本欧姆龙公司推出的一款可编程逻辑控制器，广泛应用于各种工业自动化控制场合。

其具有高速、高性能、多功能、易编程等特点，能够满足不同场合的控制需求。

二、高速脉冲输出指令的作用
高速脉冲输出指令是欧姆龙CPH 型PLC 中的一种指令，主要用于控制步进电机或伺服电机等高速脉冲驱动设备。

通过高速脉冲输出指令，可以实现对驱动设备的精确控制和调速，从而满足各种工业自动化控制场合的要求。

三、高速脉冲输出指令的应用实例
1.控制步进电机
步进电机是一种将电脉冲转换为角位移的电机，其工作原理是通过接收脉冲信号，驱动电机转动一定的角度。

欧姆龙CPH 型PLC 通过高速脉冲输出指令，可以精确控制步进电机的转速、位置和转向，实现对步进电机的精确控制。

2.控制伺服电机
伺服电机是一种通过接收脉冲信号实现角位移控制的电机。

与步进电机不同，伺服电机具有更高的控制精度和更低的转速波动。

欧姆龙CPH 型PLC 通过高速脉冲输出指令，可以实现对伺服电机的精确控制和调速，提高控制精度和运动平稳性。

四、总结
欧姆龙CPH 型PLC 的高速脉冲输出指令在工业自动化控制领域具有广泛的应用，可以实现对步进电机和伺服电机等高速脉冲驱动设备的精确控制和调速。

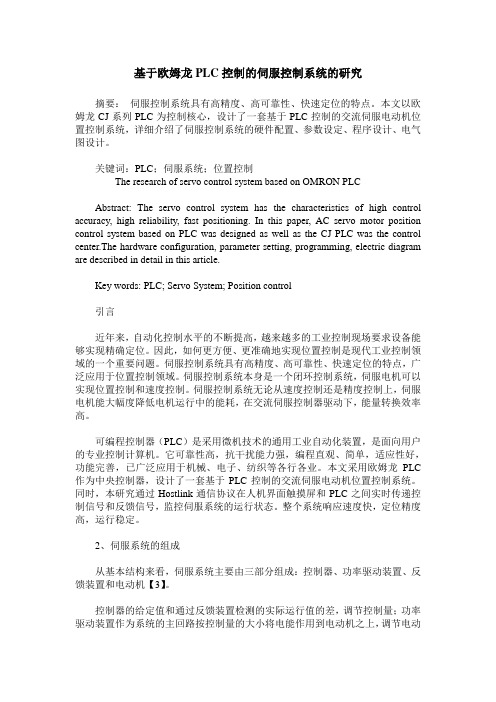

基于欧姆龙PLC控制的伺服控制系统的研究摘要：伺服控制系统具有高精度、高可靠性、快速定位的特点。

本文以欧姆龙CJ系列PLC为控制核心，设计了一套基于PLC控制的交流伺服电动机位置控制系统，详细介绍了伺服控制系统的硬件配置、参数设定、程序设计、电气图设计。

关键词：PLC；伺服系统；位置控制The research of servo control system based on OMRON PLC Abstract: The servo control system has the characteristics of high control accuracy, high reliability, fast positioning. In this paper, AC servo motor position control system based on PLC was designed as well as the CJ PLC was the control center.The hardware configuration, parameter setting, programming, electric diagram are described in detail in this article.Key words: PLC; Servo System; Position control引言近年来，自动化控制水平的不断提高，越来越多的工业控制现场要求设备能够实现精确定位。

因此，如何更方便、更准确地实现位置控制是现代工业控制领域的一个重要问题。

伺服控制系统具有高精度、高可靠性、快速定位的特点，广泛应用于位置控制领域。

伺服控制系统本身是一个闭环控制系统，伺服电机可以实现位置控制和速度控制。

伺服控制系统无论从速度控制还是精度控制上，伺服电机能大幅度降低电机运行中的能耗，在交流伺服控制器驱动下，能量转换效率高。

PLC控制伺服电机准确定位的方法PLC控制伺服电机准确定位的方法在自动化生产、加工和控制过程中，经常要对加工工件的尺寸或机械设备移动的距离进行准确定位控制。

这种定位控制仅仅要求控制对象按指令进入指定的位置，对运动的速度无特殊要求，例如生产过程中的点位控制(比较典型的如卧式镗床、坐标镗床、数控机床等在切削加工前刀具的定位)，仓储系统中对传送带的定位控制，机械手的轴定位控制等等。

在定位控制系统中常使用交流异步电机或步进电机等伺服电机作为驱动或控制元件。

实现定位控制的关键则是对伺服电机的控制。

由于可编程控制器(PLC)是专为在工业环境下应用而设计的一种工业控制计算机，具有抗干扰能力强、可靠性极高、体积小等显著优点，是实现机电一体化的理想控制装置。

本文旨在阐述利用PLC控制伺服电机实现准确定位的方法，介绍控制系统在设计与实施中需要认识与解决的若干问题，给出了控制系统参考方案及软硬件结构的设计思路，对于工业生产中定位控制的实现具有较高的实用与参考价值。

1 利用PLC的高速计数器指令和旋转编码器控制三相交流异步电机实现的准确定位1.1 系统工作原理PLC的高速计数器指令和编码器的配合使用，在现代工业生产自动控制中可实现精确定位和测量长度。

目前，大多数PLC都具有高速计数器功能，例如西门子S7-200系列CPU226型PLC有6个高速计数器。

高速计数器可以对脉宽小于PLC主机扫描周期的高速脉冲准确计数，不需要增加特殊功能单元就可以处理频率高达几十或上百kHz 的脉冲信号。

旋转编码器则可以将电动机轴上的角位移转换成脉冲值。

利用PLC的高速计数器指令和编码器控制三相交流异步电机实现的准确定位控制系统，其原理是通过与电动机同轴相连的光电旋转编码器将电机角位移转换成脉冲值，经由PLC的高速计数器来统计编码器发出的脉冲个数，从而实现定位控制。

1.2 设计与实施以对传输带的定位控制设计为例加以说明。

现需要用传输带运送货物，从货物运送起点到指定位置(终点)的距离为10 cm。

欧姆龙高速脉冲指令摘要：：欧姆龙高速脉冲指令1.欧姆龙CPH 型PLC 简介2.高速脉冲指令的应用3.高速脉冲指令的使用方法4.高速脉冲指令的优势和局限5.欧姆龙高速脉冲指令在工业自动化领域的应用案例正文：欧姆龙高速脉冲指令欧姆龙CPH 型PLC 是一种广泛应用于工业自动化领域的可编程逻辑控制器。

它具有强大的控制功能和稳定的性能，可以满足各种复杂的控制需求。

在欧姆龙CPH 型PLC 中，高速脉冲指令是一种重要的控制指令，主要用于控制步进电机、伺服电机等高速运动设备。

高速脉冲指令的应用非常广泛，主要涉及到印刷、包装、纺织、机床、机器人等众多领域。

例如，在印刷行业中，高速脉冲指令可以用于控制印刷机的滚筒旋转；在包装行业中，可以用于控制包装机的封口装置；在纺织行业中，可以用于控制纺织机的纱锭旋转等。

高速脉冲指令的使用方法相对简单，可以通过编写程序实现对设备的控制。

在编写程序时，需要根据设备的具体参数和控制要求，设置适当的脉冲频率、脉冲数量等参数。

此外，还需要注意避免脉冲信号的干扰，确保控制信号的稳定性和可靠性。

欧姆龙高速脉冲指令具有以下优势：1.高速：高速脉冲指令可以实现快速、精确的控制，提高设备的运行效率和精度；2.稳定：高速脉冲指令具有较强的抗干扰能力，可以保证控制信号的稳定性和可靠性；3.灵活：高速脉冲指令可以适应不同设备的控制需求，具有较强的灵活性。

然而，欧姆龙高速脉冲指令也存在一定的局限性，如对脉冲信号的频率、幅值等参数有一定的要求，需要根据具体的设备参数进行调整。

在工业自动化领域，欧姆龙高速脉冲指令的应用案例众多。

例如，在印刷行业中，可以用于控制印刷机的滚筒旋转，实现高速、精确的印刷；在包装行业中，可以用于控制包装机的封口装置，实现高速、精确的包装；在纺织行业中，可以用于控制纺织机的纱锭旋转，实现高速、精确的纺织等。

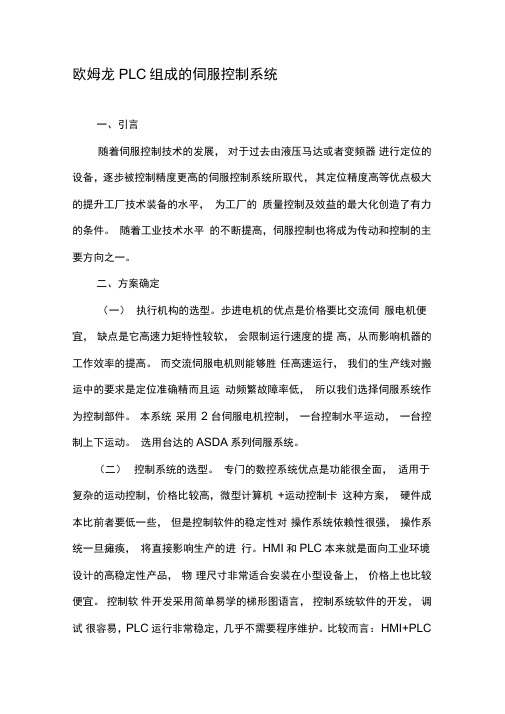

欧姆龙PLC组成的伺服控制系统一、引言随着伺服控制技术的发展，对于过去由液压马达或者变频器进行定位的设备，逐步被控制精度更高的伺服控制系统所取代，其定位精度高等优点极大的提升工厂技术装备的水平，为工厂的质量控制及效益的最大化创造了有力的条件。

随着工业技术水平的不断提高，伺服控制也将成为传动和控制的主要方向之一。

二、方案确定（一）执行机构的选型。

步进电机的优点是价格要比交流伺服电机便宜，缺点是它高速力矩特性较软，会限制运行速度的提高，从而影响机器的工作效率的提高。

而交流伺服电机则能够胜任高速运行，我们的生产线对搬运中的要求是定位准确精而且运动频繁故障率低，所以我们选择伺服系统作为控制部件。

本系统采用2 台伺服电机控制，一台控制水平运动，一台控制上下运动。

选用台达的ASDA系列伺服系统。

（二）控制系统的选型。

专门的数控系统优点是功能很全面，适用于复杂的运动控制，价格比较高，微型计算机+运动控制卡这种方案，硬件成本比前者要低一些，但是控制软件的稳定性对操作系统依赖性很强，操作系统一旦瘫痪，将直接影响生产的进行。

HMI和PLC本来就是面向工业环境设计的高稳定性产品，物理尺寸非常适合安装在小型设备上，价格上也比较便宜。

控制软件开发采用简单易学的梯形图语言，控制系统软件的开发，调试很容易，PLC运行非常稳定，几乎不需要程序维护。

比较而言：HMI+PLC勺方案应该是最好的选择。

三、硬件系统硬件方案图：（一）控制回路。

包括按钮，指示灯等。

二次回路采用DC24V，串入急停按钮控制动力回路接触器，直接控制供电系统的安全运行。

（二）HMI系统。

HMI是整个机器与操作人员进行交流的界面，要考虑方便操作，外形美观大方。

这里选用威纶通的MT6070IH 真彩触摸屏，荧屏宽大，文字清晰，颜色丰富。

数据的设定、存储、记录、机器的运行都很方便。

HMI与PLC采用RS232串行通信连接。

（三）P LC系统。

PLC是整个控制系统的核心，它联系着HMI和伺服驱动系统的运行，要求性能可靠，功能上要能够方便的实现与HMI 和伺服驱动系统的连接。

OMRON-plc控制伺服电机
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

OMRON-plc控制伺服电机。

欧姆龙和SEW伺服控制器EtherNet/IP通讯一．硬件部分1.欧姆龙CJ2M：自带EtherNet/IP通讯接口2.SEW伺服控制器：需搭配FieldBus Interface DFE33B EtherNet/IP and Modbus/TCP二．软件部分1.欧姆龙编程软件：CXONE2.SEW调试软件：MOVITOOLS MotionStudio3.EDS文件：SEW-MOVIDRIVE-DFE33B.eds （可在SEW光盘中搜索到）三．调试步骤1.使用CX-Programmer新建项目，并且完成硬件组态工作。

图一注：本文仅组态CJ2M-CPU31控制器，无IO模块。

2.在新建项目中“符号”中新建二个新符号，例如：a.名称：FromSEW01；数据类型：INT；地址或值：D100（数据区）；网络变量：输入；高级设置：数组符号，数组大小10；b.名称：ToSEW01；数据类型：INT；地址或值：D200（数据区）；网络变量：输出；高级设置：数组符号，数组大小10；图二注：红圈为新建通讯数据变量时需注意的地方。

图三注：图为建好的变量。

3.在CX-Programmer中将项目在线，在编程模式下下载程序。

4.打开“IO表和单元设置”，选择“内置端口/插入板”，设置欧姆龙PLC IP地址，然后点击“传送PC到单元”，如图。

图四注：PLC的模式应为“编程模式”，IP地址末尾会在PLC屏上显示。

5.打开CX-ONE软件组件中“Network Configurator”，在“EtherNet/IP Hardware”→Vendor →OMRON Corporation →Communication Adapter ，双击“CJ2M-EIP21”将模块添加到右侧网络视图中。

图五6.右键添加的图标，选择change node address，更改IP地址，需和PLC地址保持一致。

图六7.双击图标会弹出“Edit Device Parameters：192.168.0.10 CJ2M-EIP21”，点击Import，会自动上传刚刚在CX-progarmmer中建立的2个变量：FromSEW01,ToSEW01。

欧姆龙PLC功能块的制作与应用欧姆龙PLC（Programmable Logic Controller，可编程逻辑控制器）是一种广泛应用于自动化控制系统中的电子设备。

它能通过编程来实现对各种设备和机器的逻辑运算和控制，用于实现自动化生产和操作过程。

为了更好地理解欧姆龙PLC功能块的制作与应用，下面将详细介绍。

首先，制作欧姆龙PLC功能块的过程是通过PLC编程软件进行的。

PLC编程软件通常提供了一个图形化界面，在界面上可以用图形符号表示不同的功能块。

通过将这些功能块按照逻辑关系连接起来，就可以实现对设备和机器的控制。

欧姆龙的PLC编程软件通常是CX-Programmer，具有易于学习和使用的特点。

制作欧姆龙PLC功能块的过程通常可以分为以下几个步骤：1.确定功能需求：首先需要明确所需的功能和逻辑关系。

比如，在自动化生产线上控制一个机器的启动和停止，需要确定哪些条件触发机器启动和停止的逻辑关系。

2.设计功能块：根据功能需求，设计相应的PLC功能块。

PLC功能块通常由输入、输出和中间变量组成。

输入变量是接收外部信号的触发条件，输出变量用于控制设备和机器的启停，中间变量用于实现逻辑运算和存储临时数据。

3.连接功能块：将设计好的功能块按照逻辑关系连接起来。

通常可以使用连线将一个功能块的输出与另一个功能块的输入相连接，以实现信号传递和逻辑关系。

4.编写逻辑程序：在连接好功能块之后，需要编写逻辑程序来实现功能。

逻辑程序通常由一系列的指令组成，这些指令用于控制输入和输出变量的状态，以及执行逻辑运算和判断条件。

5.调试和测试：完成逻辑程序编写后，需要对PLC进行调试和测试。

可以通过连接真实设备来模拟运行情况，检查逻辑程序的正确性和设备响应的准确性。

制作好的功能块可以在需要的地方进行重复使用，提高了编程的效率和代码的可维护性。

下面是一些常见的欧姆龙PLC功能块的应用场景：1.逻辑控制功能：可以通过逻辑控制功能块来实现各种逻辑运算和判断条件。

00000 (000000)隔膜纠编步进前限位（CCW ） 000001 (000002)隔膜纠编步进后限位（CW ） 000002(000004) 000003(000010) 000004(000015) 000005(000021) 000006 (000026) 000007(000028)00008(000030)00009(000038) <580.02>b 042 a048 000010(000048) <580.04>b 050 a05500011(000055) 000012(000058)纠偏回原点中00013(000062)纠偏原点确定00014(000064) 000015(000069) 000016(000074)000000(000086)000001(000088)000002(000090)000003(000092)000004(000094)000005(000096)000006(000098)000007(000100)000008(000102)000009(000104)000010(000106)胶带浮棍下信号000011 (000108)胶带切刀张开信号000012 (000110)胶带切刀退回信号000013 (000112)胶带切刀移出信号000014 (000114)贴胶吸盘转备胶位信号00015 (000116)贴胶吸盘转贴胶位信号 000016 (000118)贴胶吸盘退回信号00017 (000120)贴胶吸盘伸出信号00018 (000122)贴胶步进前限位 000019 (000124)贴胶步进后限位 000020 (000126)压胶带上信号 000021 (000128)压胶带下信号 000022 (000130)夹胶带手指张开信号00023 (000132)夹胶带手指闭合信号00024 (000134)拉胶带退回信号 000025 (000136)拉胶带移出信号 000026 (000138)贴胶吸盘真空信号00027(000140)P LC 通信正常000028(000142)00029(000149)<500.00>a 152 a190 <500.01>b 154 a163 000030 (000159) 000031 (000161) 000032(000163) <500.02>a 165 a191 <500.03>b 167 a172 000033(000172) 000034(000175)<500.07>a 287 000035(000190) 000036(000193) <501.00>a 201 000037(000199) <501.00>a 201 000038(000204) <501.01>a 212 000039(000210)a 212 000040(000215) 000041(000221) <501.02>a 222 <501.03>b 226 000042(000231)c 218 c250 c26600043(000237) <501.04>a 238 <501.05>b 242 000044(000247)00045(000253)<501.06>a 254 <501.07>b 258 000046(000263) 000047(000269) <501.08>a 270 <501.09>b 27400048(000279) 000049(000283)贴胶滑台初始位确定00050(000285) 贴胶滑台位置1确定00051(000287) 贴胶滑台位置2确定00052(000289) 贴胶滑台位置3确定00000(000292)000001(000297).<400.02>a 303 000002(000302).<400.02> a 303 000003(000306) <400.03>a 312 000004(000311) <400.03>a 312000005(000315) <680.02>b 323 a330 000006(000328)轴1原点确定 <680.05>a 332 a407 a429 000007(000330)轴1原点确定 <680.05>a 332 a407 a429 000008(000332) 000009(000336)<cD00770> c 350 000010(000342) <533.03>a 344 <533.04>b 348000011(000353)[OP1]00012(000359) <533.05>a 361 <533.06>b 365 000013(000370) 000014(000376) <532.03>a 379<532.04>b 382000015(000387) 000016(000393) <533.10>a 396 <534.06>b 39900017(000404) 000018(000407)轴1原点位确定 <530.06>a 441 000019(000429)卷绕原点确定00020(000431)一次卷绕完成00021(000433)000022 (000435)仿形卷绕完成000023 (000437)一次贴胶卷绕完成000024 (000439)二次贴胶卷绕完成000025(000441)卷绕夹爪初始位(000444)00000(000000) 000001(000002) 000002(000005) 000003(000008) 000004 (000011) 000005(000013) [OP1]<T0322(bit)>a 01500006(000015)(000018)。
