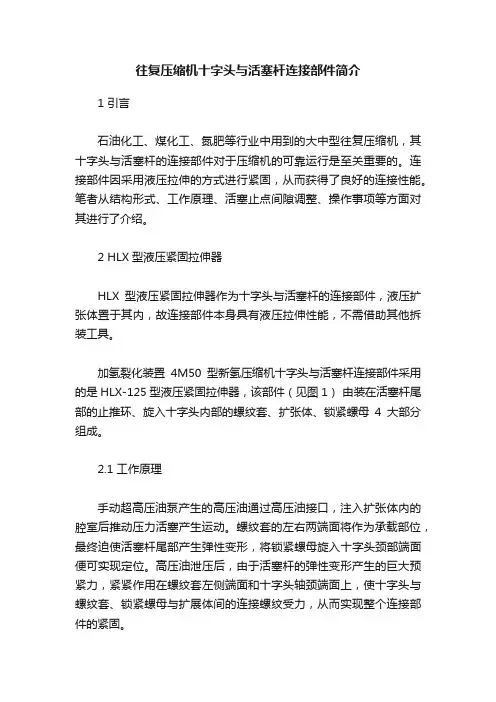

往复压缩机十字头与活塞杆连接部件简介1 引言石油化工、煤化工、氮肥等行业中用到的大中型往复压缩机，其十字头与活塞杆的连接部件对于压缩机的可靠运行是至关重要的。

连接部件因采用液压拉伸的方式进行紧固，从而获得了良好的连接性能。

笔者从结构形式、工作原理、活塞止点间隙调整、操作事项等方面对其进行了介绍。

2 HLX型液压紧固拉伸器HLX型液压紧固拉伸器作为十字头与活塞杆的连接部件，液压扩张体置于其内，故连接部件本身具有液压拉伸性能，不需借助其他拆装工具。

加氢裂化装置4M50型新氢压缩机十字头与活塞杆连接部件采用的是HLX-125型液压紧固拉伸器，该部件（见图1）由装在活塞杆尾部的止推环、旋入十字头内部的螺纹套、扩张体、锁紧螺母4大部分组成。

2.1 工作原理手动超高压油泵产生的高压油通过高压油接口，注入扩张体内的腔室后推动压力活塞产生运动。

螺纹套的左右两端面将作为承载部位，最终迫使活塞杆尾部产生弹性变形，将锁紧螺母旋入十字头颈部端面便可实现定位。

高压油泄压后，由于活塞杆的弹性变形产生的巨大预紧力，紧紧作用在螺纹套左侧端面和十字头轴颈端面上，使十字头与螺纹套、锁紧螺母与扩展体间的连接螺纹受力，从而实现整个连接部件的紧固。

由于活塞的止点间隙值较小，在首次确认螺纹套位置后初测止点间隙时，盘车撞缸的风险很大。

笔者曾经历过盘车撞缸，造成连接部件螺纹咬合损坏的尴尬场景。

为了规避此风险，建议采取“缸盖先不装配，内止点间隙值预留够大，然后逐渐调小内止点间隙值”的办法。

（3）为了提高下次检修在此环节的装配效率，避免撞缸，在完成上述步骤后，打压松脱锁紧螺母，拆卸调整环与螺纹套间的紧定螺钉，仅旋转调整环使其与十字头轴颈端面贴合，复上紧定螺钉。

此做法的目的在于很容易地将螺纹套选入十字头内的位置固化，下次检修时装配人员不依赖于拆卸时对螺纹套位置的记忆或标识，可将活塞（杆）一次装配到位。

2.3 结构特点及操作事项（1）活塞杆尾部采取缩颈结构的目的在于容易被拉伸，检修人员应关注其被多次拉伸后的累积塑性变形量，超差后强制报废。

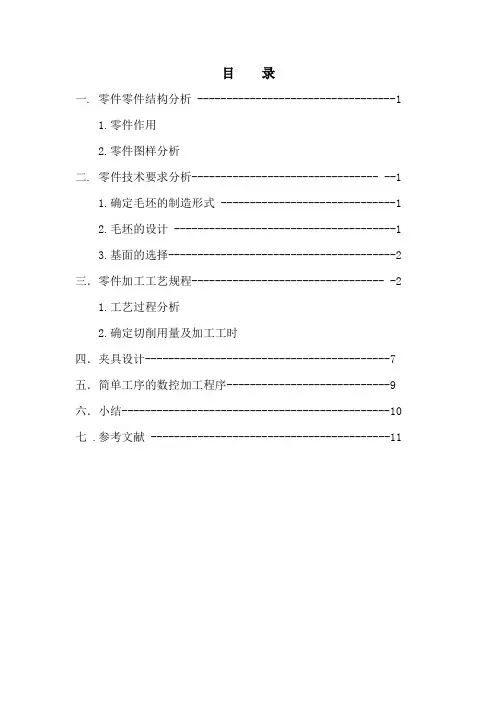

目录一. 零件零件结构分析 ----------------------------------11.零件作用2.零件图样分析二. 零件技术要求分析-------------------------------- --11.确定毛坯的制造形式 ------------------------------12.毛坯的设计 --------------------------------------13.基面的选择---------------------------------------2 三．零件加工工艺规程--------------------------------- -21.工艺过程分析2.确定切削用量及加工工时四．夹具设计------------------------------------------7 五．简单工序的数控加工程序----------------------------9 六．小结----------------------------------------------10 七 .参考文献 -----------------------------------------11一．零件结构分析1.零件的作用：十字接头为液压系统中常用的一种元件，主要用于连接液压管路之间的压力传动，所以对外形尺寸、形位公差要求不高，主要注意抗压、密封、接口锥度的问题。

2.零件的图样分析：（1）十字接头的内孔端部都有相同的1:10锥孔。

用1:10锥度塞规检查锥孔时，其接触面不少于85%。

（2）十字接头的四个外螺纹均为细牙螺纹M20X1.5。

（3)十字接头φ8mm必须贯通。

二. 零件技术要求分析1.确定毛坯的制造形式：零件材料为Q235-A，考虑到液压元件所需的抗压、密封等要求，在中小批量的生产过程中一般采用锻造成型，锻造精度为2级，保证铸件的外形尺寸要求，减少后期加工工序。

2.毛坯的设计：根据上述原始资料及加工工艺，分别确定各加工表面的加工余量，对毛坯初步设计如下：(1）4XM20X1.5细牙螺纹需要粗车、精车外圆，以及螺纹加工，所以毛坯尺寸定为φ25。

引言机械制造工艺学（machinery technology）是研究集机械、电子、光学、信息科学、材料科学、生物科学、激光学、管理学等最新成就为一体的一个新兴技术与新型工业，归纳总结机械制造工艺的科学理论与实践，探索解决工艺过程中遇到的实际问题，从而揭示出一般规律的一门科学。

主要包括机械加工工艺规程的制订、机床夹具设计原理、机械加工精度、加工表面质量、典型零件加工工艺、机器装配工艺基础、机械设计工艺基础、现代制造技术及数控加工工艺等部分。

加工工艺课程设计是我们在学习数控加工工艺、机械加工实训及其他有关课程之后进行的一个重要的实践性教学环节，是第一次较全面的工艺设计训练，其目的是培养学生运用机械制造工艺学及有关课程的知识,分析和解决工艺问题的能力,初步具备设计一个中等复杂程度零件的工艺规程的能力。

能根据被加工零件的技术要求,运用夹具设计的基本原理和方法,学会拟订夹具设计方案,完成夹具结构设计,初步具备设计出高效,省力,经济合理并能保证加工质量的专用夹具的能力。

以进一步巩固、深化、扩展本课程所学到的理论知识，强化工艺设计能力。

通过加工工艺课程设计，同学应进一步提高识图、制图和机械设计的水平；掌握机械加工工艺设计的方法，学会查阅和运用有关专业资料、手册等工具书；培养独立思考和工作的能力，为毕业后走向社会从事相关技术工作打下良好的基础。

加工工艺设计课程要求我们应该像真正在工厂工作一样的严格要求自己，必须以科学务实和诚信负责的态度对待自己所做的技术决定、数据和计算结果，培养良好的工作风。

1零件工艺分析十字接头已经广泛被用到各个技术领域，随着技术的不断进步，生产都向自动化、专业化和大批量化的方向发展。

这就要求企业提高生产率，提高利用率, 减少浪费降低成本。

在十字接头越发体现出其广阔的应用领域和市场前景。

特别是近华来与微电子、计算机技术相结合后，使十宇接头;进入了一个新的发展阶段。

为适应机械设备的要求，十字接头的设计要求和技术领的拓展还需要不断的更新。

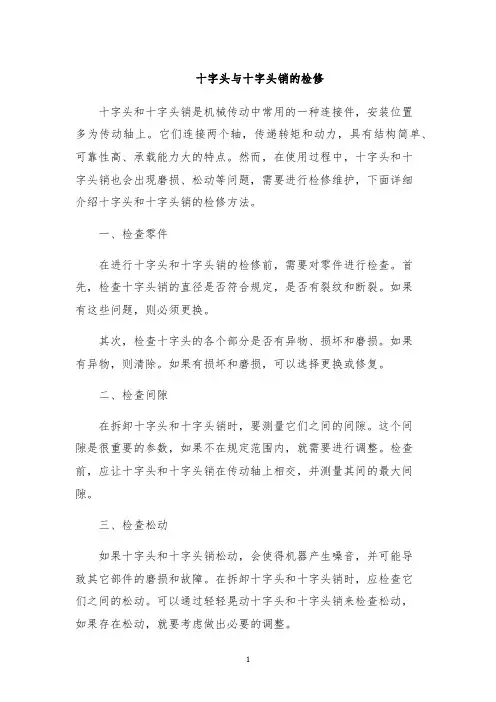

十字头与十字头销的检修十字头和十字头销是机械传动中常用的一种连接件，安装位置多为传动轴上。
