电测法原理(10)

电化学检测原理电化学检测（Electrochemical Analysis）是一种基于电化学原理的分析方法，通过测量电化学信号来定量或定性地检测化学物质的特性。

本文将介绍电化学检测的原理和常用的电化学检测技术。

一、电化学检测原理概述电化学检测是利用化学反应引起的电流或电位变化来检测分析物质的含量或性质的一种方法。

它基于电化学的基本原理，即在电解质溶液中，电流与溶液中电离物种的浓度成正比，电位则与氧化还原反应的进行有关。

二、电化学检测技术分类根据电化学过程的特点和检测目标的不同，电化学检测技术可以分为以下几种：1. 电化学传感器：通过一种特殊的电极与被检测物质之间的电化学反应，将被检测物质的浓度转化为电信号输出，实现对物质的定量或定性检测。

2. 电解池法：利用溶液中的电性参数，如电导率、电阻率等的变化，以及电极上的电位或电流的变化，来检测分析物质的含量或性质。

3. 循环伏安法（Cyclic voltammetry）：在一个电极电位可以反复变化的条件下，测量在电位变化过程中所产生的电流，结合电化学反应的特性，得到分析物质的信息。

4. 安培法（Amperometry）：通过施加恒定的电位，在电解质溶液中测量电流的变化，以化学反应的速率来推测分析物质的浓度。

5. 多重脉冲伏安法（Multiple pulse amperometry）：利用多个脉冲电位来激发电化学反应，并测量所产生的电流信号，以获得更多的信息。

6. 阻抗法（Impedance Spectroscopy）：通过测量电感、电阻、电容等电性参数的变化，来检测分析物质的性质和浓度。

三、电化学检测的优点和应用电化学检测具有以下优点：1. 灵敏度高：电化学检测可以实现对微量物质的检测，达到ppb（亿分之一）乃至ppm（百万分之一）级的灵敏度。

2. 快速实时性：电化学检测响应速度快，通常在几秒钟或几分钟内即可完成检测。

3. 无需标记：相比于其他传统的分析方法，电化学检测可以直接反映分析物质的化学特性，无需额外的标记物。

应力应变测试原理电阻应变测量方法是将应变转换成电信号进行测量的方法，简称电测法。

电测法的基本原理是：将电阻应变片（简称应变片）粘贴在被测构件的表面，当构件发生变形时，应变片随着构件一起变形，应变片的电阻值将发生相应的变化，通过电阻应变测量仪器（简称电阻应变仪），可测量出应变片中电阻值的变化，并换算成应变值，或输出与应变成正比的模拟电信号（电压或电流），用记录仪记录下来，也可用计算机按预定的要求进行数据处理，得到所需要的应变或应力值。

其工作过程如下所示：应变——电阻变化——电压（或电流）变化——放大——记录——数据处理电测法具有灵敏度高的特点，应变片重量轻、体积小且可在高（低）温、高压等特殊环境下使用，测量过程中的输出量为电信号，便于实现自动化和数字化，并能进行远距离测量及无线遥测。

(R=ρL/A)在使用应变片测量应变时，必须用适当的办法测量其电阻值的微小变化。

为此，一般是把应变片接入某种电路，让其电阻值的变化对电路进行某种控制，使电路输出一个能模拟该电阻值变化的信号，然后，只要对这个电信号进行相应的处理就行了。

常规电测法使用的电阻应变仪的输入回路叫做应变电桥，它是以应变片作为其部分或全部桥臂的四臂电桥。

它能把应变片电阻值的微小变化转化成输出电压的变化。

在此，仅以直流电压电桥为例加以说明。

一、电桥的输出电压电阻应变仪中的电桥线路如图A -4所示，它是以应变片或电阻元件作为电桥桥臂。

可取1R 为应变片、1R 和2R 为应变片或1R ～4R 均为应变片等几种形式。

A 、C 和B 、D 分别为电桥的输入端和输出端。

根据电工学原理，可导出当输入端加有电压I U 时，电桥的输出电压为()()I43214231O U R R R R R R R R U ++-=当0O =U 时，电桥处于平衡状态。

因此，电桥的平衡条件为4231R R R R =。

当处于平衡的电桥中各桥臂的电阻值分别有1R ∆、2R ∆、3R ∆和4R ∆的变化时，可近似地求得电桥的输出电压为⎪⎪⎭⎫ ⎝⎛∆-∆+∆-∆≈44332211I O 4R R R R R R R R U U 由此可见，应变电桥有一个重要的性质：应变电桥的输出电压与相邻两桥臂的电阻变化率之差、相对两桥臂电阻变化率之和成正比。

实验七 金属材料泊松比测定一、实验的意义在工程中设计中，可以查机械设计手册利用泊松比粗略设计零件使其达到相应的应力要求，但是此时的泊松比只是一个范围，需要对其泊松比进行反算和修正。

例如：一个梁，选定材料后按照相应的泊松比设计出尺寸，但是做拉伸试验时发现其应力不满足要求，这时便需要对设计出的材料的泊松比进行精确测定，进行反算，设计出符合要求的梁。

二、实验设备及工具1、应变片、加力机构。

三、电测法原理1、应变片测试原理电测法是工程上常用的对实际构件进行应力分析实验的方法之一。

它是通过贴在构件被测点处的电阻应变片(以下简称应变片)，将被测点的应变值转换为应变片的电阻变化，再利用电阻应变仪测出应变片的电阻变量，并直接转换输出应变值，然后依据虎克定律计算出构件被测点的应力值的大小。

在电测法中，主要设备是电阻应变片和电阻应变仪。

其中，电阻应变片是将应变变化量转变成电阻变化量的转换组件。

应变电测发具有感受元件重量轻，体积小；量测系统信号传递迅速、灵敏度高、可遥感，便于与计算机连用及实现自动化等优点。

它的工作原理很简单，是依据金属丝的电阻R 与其本身长度L 成正比，与其横截面积A 成反比这一物理学定律而得，用公式表示其电阻即为：R=ρL/A当电阻丝受到轴向拉伸或压缩时，上式中的L 、A 、ρ均将发生变化。

若此时对上式两端同取对数，即有：ln ln ln ln R L A ρ=+- 对其进行数学求导，有：////dR R d dL L dA A ρρ=+-因为金属电阻线受轴向拉伸(或压缩)作用时，式中：所以上式可写成：并令 式中：u --电阻丝材料的泊松比 K 。

—单丝灵敏系数。

则对大多数电阻丝而言，K 0为常量，对丝栅状应变片或箔式应变片，考虑到已不是单根丝，故改用灵敏系数K 代替代。

可见，应变片的电阻变化率与应变值呈线性关系。

当把应变片牢固粘贴于试件上，使之与试同步变形时，便可由式(中的电量—非电量转换关系调得试件的应变。

电测法的原理及应用1. 电测法的概述电测法（Electrical Measurement）是一种用电流、电压或电阻等电学参数来对物体进行测量的技术方法。

它广泛应用于科学研究、工程技术和工业生产等领域，以实现对物体电性质、电特性和电参数的测量、分析和控制。

2. 电测法的原理电测法主要基于以下几个原理进行测量：2.1 电流测量原理电测法通过测量电流来了解物体的电性质。

电流测量可以通过感应法、位移法、霍尔元件和锁相放大器等方式进行。

2.2 电压测量原理电压测量是电测法中常用的测量方法之一。

电压测量可以通过电压表、差动放大器和信号调理电路等设备进行。

2.3 电阻测量原理电阻测量通过测量电阻来判断物体的电导率和电阻率等电学特性。

电阻测量可以通过电桥、电阻表和四引线阻抗测量等方法进行。

2.4 电导测量原理电导测量是衡量物体导电性能的常用方法之一。

电导测量可以通过电导计和电流源等设备进行。

3. 电测法的应用3.1 科学研究领域•在物理学领域，电测法用于测量材料的电导率、磁性和热性等特性。

•在化学科学领域，电测法用于测量化学反应在不同电位下的反应速率和电化学性质。

•在生物医学领域，电测法用于测量人体的生物电信号，如心电图、脑电图和肌电图等。

3.2 工程技术领域•在电力系统中，电测法用于测量电网电流和电压，以实现对电网的监测和控制。

•在电子电路领域，电测法用于测量电路的电压、电流和功率等电参数，以验证电路的性能和正确性。

•在通信领域，电测法用于测量信号的幅度、频率和相位等特性，以实现对通信设备的调试和维护。

3.3 工业生产领域•在能源行业，电测法用于测量石油、天然气和水的电导率和电阻率等参数，以实现对资源的开发和利用。

•在材料加工领域，电测法用于测量材料的电导率、电阻率和磁化率等特性，以实现对材料加工过程的监测和控制。

•在制造业中，电测法用于测量产品的电气性能和安全性能，以确保产品符合相关的标准和要求。

4. 总结电测法作为一种电学测量技术，具有广泛的应用领域和重要的意义。

1、电学性质表征参数电阻率R 电导率σ 介电常数ε 磁导率μ2、各种测井方法的频率范围自然电位测井--直流 侧向测井--30-300Hz 感应测井--10-40kHz介电测井--几十MHz 电磁波传播--1.1GHz 普通电阻率--方波(<15Hz)3、岩石电阻率、介电常数的频率特性频率↑→导电率↑→电阻率↓介电常数ε →反映介质极化能力的宏观物理量E P 0)1(εε-= P ——极化强度E ——外加电场强度★干岩样不存在频散，饱和油的岩样也不存在频散★饱和水的岩样有明显频散现象频率增高↑→介电常数↓★频散特性分三段：低于100kHz →频散剧烈；100kHz ～100MHz →频散较明显；高于100MHz →频散很弱；超高频（UHF ）段，即200MHz ～3000MHz 基本无频散4、影响岩石电阻率的大小的主要因素不同岩石电阻率不同，岩石电阻率的大小主要取决于下列因素：★岩石的组织结构——岩性★岩石孔隙内地层水的盐类的化学成分、浓度、温度★岩石孔隙度★岩石含水饱和度5、岩石电阻率与岩性、地层水、孔隙度、饱和度的关系沉积岩岩石的电阻率主要取决于岩石孔隙中地层水的电阻率——地层水电阻率↑→地层岩石电阻率↑含油饱和度↑→地层电阻率↑6、阿尔奇公式及其实验过程1、自然电位、静自然电位的概念在相当厚的砂岩和泥岩接触面处的自然电位幅度基本上是产生自然电场的总电动势SSP ，也称静自然电位2、扩散电动势及其产生机理扩散现象→受渗透压力作用高浓度→低浓度→氯离子迁移率>钠离子迁移率→低(高)浓度→氯（钠）离子富集→接触面正负离子迁移速度相同时→电荷富集停止→离子还在继续扩散→动平衡→动平衡时，电动势保持一定值——扩散电动势Ed3、扩散吸附电动势及其产生机理将两种不同浓度的NaCl 溶液用泥岩隔膜分开，浓度大的一方富集了负电荷，浓度小的一方富集了正电荷，这种现象起因是泥岩的特殊性质。

泥岩颗粒由含硅或铝的晶体组成。

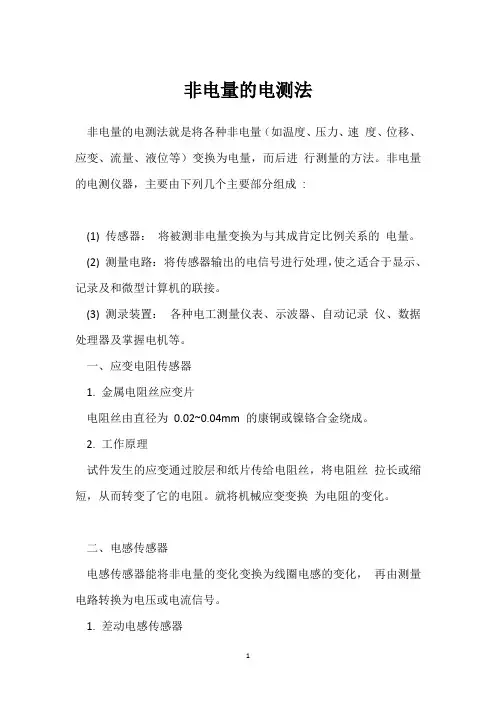

非电量的电测法非电量的电测法就是将各种非电量（如温度、压力、速度、位移、应变、流量、液位等）变换为电量，而后进行测量的方法。

非电量的电测仪器，主要由下列几个主要部分组成:(1) 传感器：将被测非电量变换为与其成肯定比例关系的电量。

(2) 测量电路：将传感器输出的电信号进行处理，使之适合于显示、记录及和微型计算机的联接。

(3) 测录装置：各种电工测量仪表、示波器、自动记录仪、数据处理器及掌握电机等。

一、应变电阻传感器1. 金属电阻丝应变片电阻丝由直径为0.02~0.04mm 的康铜或镍铬合金绕成。

2. 工作原理试件发生的应变通过胶层和纸片传给电阻丝，将电阻丝拉长或缩短，从而转变了它的电阻。

就将机械应变变换为电阻的变化。

二、电感传感器电感传感器能将非电量的变化变换为线圈电感的变化，再由测量电路转换为电压或电流信号。

1. 差动电感传感器两只线圈完全相同，且上下对称排列。

当衔铁在中间位置时，两线圈的电感相同，当衔铁受非电量的作用上下移动时，两个线圈的电感一增一减，发生变化，此即为差动。

2. 工作原理三、电容传感器电容传感器能将非电量的变化变换为电容器电容的变化。

1. 平板电容传感器可见，只要转变e ，S ，d 三者之一，都可使电容转变。

将上极板固定，下极板与被测物体相接触，当运动物体上、下位移（转变d ）或左、右位移（转变S ）时，将引起电容的转变。

2. 工作原理四、热电传感器热电传感器能将温度的变化变换为电动势或电阻的变化。

1. 热电偶热电偶由两根不同的金属丝或合金丝组成。

假如在两根金属丝相联的一端加热，则产生热电动势E t2. 热电阻热电阻传感器将温度的变化转换为电阻的变化。

电阻温度计中的热电阻传感器是绕在云母、石英或塑料骨架上的金属电阻丝。

金属电阻丝的电阻随温度变化的关系为对铜丝：A = 4 ＊10 -3 (1/ oC) ，B = 0 ；铂丝：A =3.98 ＊10 -3 (1/ oC) ，B = –5.84 ＊10 -3 (1/ oC)2 。

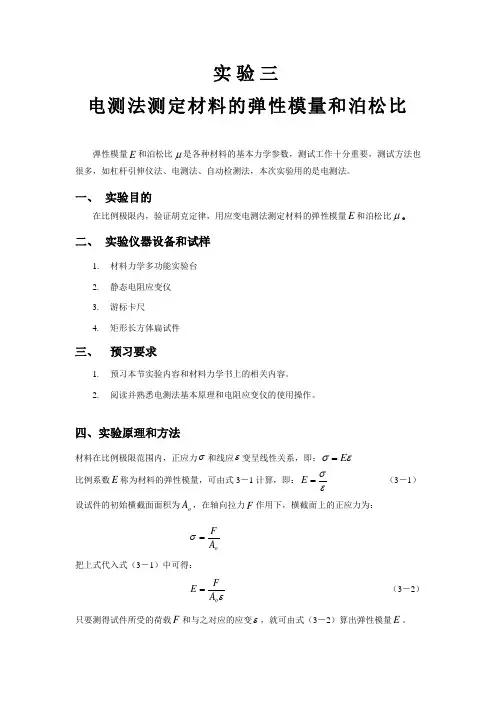

实验三电测法测定材料的弹性模量和泊松比弹性模量E 和泊松比μ是各种材料的基本力学参数，测试工作十分重要，测试方法也很多，如杠杆引伸仪法、电测法、自动检测法，本次实验用的是电测法。

一、 实验目的在比例极限内，验证胡克定律，用应变电测法测定材料的弹性模量E 和泊松比μ。

二、 实验仪器设备和试样1. 材料力学多功能实验台2. 静态电阻应变仪3. 游标卡尺4. 矩形长方体扁试件三、 预习要求1. 预习本节实验内容和材料力学书上的相关内容。

2. 阅读并熟悉电测法基本原理和电阻应变仪的使用操作。

四、实验原理和方法材料在比例极限范围内，正应力σ和线应ε变呈线性关系，即：εσE = 比例系数E 称为材料的弹性模量，可由式3－1计算，即：εσ=E （3－1） 设试件的初始横截面面积为o A ，在轴向拉力F 作用下，横截面上的正应力为： oA F =σ 把上式代入式（3－1）中可得： εo A FE =（3－2） 只要测得试件所受的荷载F 和与之对应的应变ε，就可由式（3－2）算出弹性模量E 。

受拉试件轴向伸长，必然引起横向收缩。

设轴向应变为ε，横向应变为ε'。

试验表明，在弹性范围内，两者之比为一常数。

该常数称为横向变形系数或泊松比，用μ表示，即：εεμ'=轴向应变ε和横向应变ε'的测试方法如下图所示。

在板试件中央前后的两面沿着试件轴线方向粘贴应变片1R 和'1R ，沿着试件横向粘贴应变片2R 和'2R 。

为了消除试件初曲率和加载可能存在偏心引起的弯曲影响，采用全桥接线法。

分别是测量轴向应变ε和横向应变ε'的测量电桥。

根据应变电测法原理基础，试件的轴向应变和横向应变是每台应变仪应变值读数的一半，即：r εε21= '='r εε21实验时，为了验证胡克定律，采用等量逐级加载法，分别测量在相同荷载增量F ∆作用下的轴向应变增量ε∆和横向应变增量ε'∆。

1.应变片电测法
测量原理
应变片电测法是用电阻应变计测量结构的表面应变，再根据应变—应力关系确定构件表面应力状态的一种试验应力分析方法。

测量时，将电阻应变片粘贴在零件被测点的表面，当零件在载荷作用下产生应变时，电阻应变计发生相应的电阻变化，用应变仪测出这个变化，即可以计算被测点的应变和应力。

电阻应变片测试方法特点
电阻应变片法是一种在技术上非常成熟的的表面应力逐点测量方法已经有多年的历史。

应用范围涉及各种行业领域，具有如下优点：
（1）测量精度和灵敏度高，常温测量时精度可达到量程大；
（2）最高可达尺寸小应变计栅长度最小为0.178mm；
（3）可以实现梯度较大的应变测量，技术成熟，应用广泛但是应变片的测量原理也决定了它的技术缺点属于接触式测量只能测量构件表面的应变不能测量构件内部应变不能进行，应变测量应变计测出的应变值是应变计栅长度范围内的平均应变值属于电测法，一个应变片需有两根导线构成测量回路，并且需要采取特殊的措施增强系统的抗电磁干扰能力。

2.光纤bragg光栅测试法(简称光纤光栅法)
光纤光栅传感器测试原理
裸光纤光栅传感器是一种未经封装的传感元件，它以裸光纤为载体，通常由纤芯和外面的保护层组成。

其中纤芯的直径仅为0.125mm，光线在其内部进行全反射传播当芯层折射率受到周期性调制后，即成为光栅bragg。

光栅会对入射的宽带光进行选择性反
射反射一个中心波长与芯层折射率调制相位相匹
配的窄带光此中心波长称之为波长。

一、电阻的测量方法及原理一、伏安法测电阻1、电路原理“伏安法”就是用电压表测出电阻两端的电压U，用电流表测出通过电阻的电流I,再根据欧姆定律求出电阻 R= U/I 的测量电阻的一种方法。

电路图如图一所示。

如果电表为理想电表，即 RV =∞，RA=0用图一（甲）和图一（乙）两种接法测出的电阻相等。

但实际测量中所用电表并非理想电表，电压表的内阻并非趋近于无穷大、电流表也有内阻，因此实验测量出的电阻值与真实值不同，存在误差。

如何分析其误差并选用合适的电路进行测量呢？若将图一（甲）所示电路称电流表外接法，（乙）所示电路为电流表内接法，则“伏安法”测电阻的误差分析和电路选择方法可总结为四个字：“大内小外”。

2、误差分析（1）、电流表外接法由于电表为非理想电表，考虑电表的内阻，等效电路如图二所示，电压表的测量值 U 为ab间电压，电流表的测量值为干路电流，是流过待测电阻的电流与流过电压表的电流之和，故：R测= U/I = Rab = (Rv∥R)=(Rv×R)/(Rv+R) < R(电阻的真实值)可以看出，此时 R测的系统误差主要来源于 Rv 的分流作用，其相对误差为δ外 = ΔR/R = (R-R测)/R = R/(Rv+R)（ 2）、电流表内接法其等效电路如图三所示，电流表的测量值为流过待测电阻和电流表的电流，电压表的测量值为待测电阻两端的电压与电流表两端的电压之和，故：R测 = U/I = RA+R > R此时R测的系统误差主要来源于RA的分压作用，其相对误差为:δ内 = ΔR/R = (R测-R)/R = RA/R综上所述，当采用电流表内接法时，测量值大于真实值，即"大内"；当采用电流表外接法时，测量值小于真实值，即“小外”。

3、电路的选择（一）比值比较法1、“大内”：当 R >> RA 时，，选择电流表内接法测量，误差更小。

“小外”：当 R << Rv 时，，选择电流表外接法测量，误差更小。

电法的原理
电法是一种测定电导率、电阻率和电极化率等电学参数的方法。

它基于材料的电导性差异以及电流通过物体时发生的电压变化。

其原理主要包括以下几个方面：
1. 电导率的测定原理：通过施加电压，使电流通过待测物体，并测定电压与流经电流的比例关系，从而计算电导率。

电导率越高，电流通过物体时电压降低越小，反之则电压降低越大。

这是因为电流在电导率高的物质中传输更容易，电压降低更小。

2. 电阻率的测定原理：电阻率是电导率的倒数，可以通过电导率测定结果倒数求得。

电阻率反映了物质对电流通过的阻力大小，与物质本身的特性有关。

电阻率高的物质传导电流更困难。

3. 电极化率的测定原理：电极化是电流通过电解质溶液时产生的化学反应。

电极化率表示电极（特别是电极表面）在电解过程中被极化的能力。

电极化率的测定原理是通过施加电压，使电流通过电解质溶液，测量电压与流经电流的比例关系，从而计算电极化率。

电极化率与溶液中的电荷转移速度有关，高的电极化率意味着电极表面上的电荷转移速度较慢。

综上所述，电法的原理是基于电导性差异和电流通过物体时产生的电压变化，通过测量电压与流经电流的比例关系来计算电学参数。

其中包括电导率、电阻率和电极化率等参数的测定。

电测法的基本原理一. 原理简介电测应力、应变实验方法（简称电测法），不仅用于验证材料力学的理论、测定材料的机械性能，而且作为一种重要的实验手段为解决工程问题及从事研究工作，提供良好的实验基础。

电测法就是将物理量、力学量、机械量等非电量，通过敏感元件感受下来并转换成电量，然后通过专门的应变测量设备（如电阻应变仪）进行测量的一种实验方法。

二.应变片原理敏感元件的种类很多，其中以电阻应变片（简称电阻片或应变片）最简单、应用最广泛。

1.电阻片的应变-电性能（图1、图2）电阻片分丝式和箔式两大类。

丝绕式电阻片是用0.003mm-0.01mm的合金丝绕成栅状制成的；箔式应变片则是用0.003mm-0.01mm厚的箔材经化学腐蚀制成栅状的，其主体敏感栅实际上是一个电阻。

金属丝的电阻随机械变形而发生变化的现象称为应变-电性能。

电阻片在感受构件的应变时（称做工作片），其电阻同时发生变化。

实验表明，构件被测量部位的应变Δl/l与电阻变化率ΔR/R成正比关系，即：比例系数Ks称为电阻片的灵敏系数。

由于电阻片的敏感栅不是一根直丝，所以Ks不能直接计算，需要在标准应变梁上通过抽样标定来确定。

Ks的数值一般约在2.0 左右。

2.温度补偿片温度改变时，金属丝的长度也会发生变化，从而引起电阻的变化。

因此在温度环境下进行测量，应变片的电阻变化由两部分组成即：ΔR = ΔRε＋ΔRTΔRε-由构件机械变形引起的电阻变化。

ΔRT-由温度变化引起的电阻变化。

要准确地测量构件因变形引起的应变，就要排除温度对电阻变化的影响。

方法之一是，采用温度能够自己补偿的专用电阻片；另一种方法是，把普通应变片，贴在材质与构件相同、但不参与机械变形的一材料上，然后和工作片在同一温度条件下组桥。

电阻变化只与温度有关的电阻片称做温度补偿片。

利用电桥原理，让补偿片和工作片一起合理组桥，就可以消除温度给应力测量带来的影响。

3.应变花（图3）为同时测定一点几个方向的应变，常把几个不同方向的敏感栅固定在同一个基底上，这种应变片称做应变花。

微小形变的电测法（精选）微小形变的电测法是一种通过测量物体微小形变引起的电阻变化来检测物体形变的方法。

这种方法具有灵敏度高、测量范围广、操作简便等优点，因此在材料力学、生物力学、航空航天等领域得到了广泛的应用。

一、微小形变电测法的原理微小形变电测法的原理是基于电阻应变效应。

电阻应变效应是指当导体受到外力作用时，其电阻值会发生变化的现象。

导体电阻的变化量与其应变量成正比，即：ΔR/R = Kε其中，ΔR为导体电阻的变化量，R为导体原始电阻值，K为电阻应变系数，ε为导体的应变量。

微小形变电测法利用电阻应变效应，将物体的微小形变转化为电阻的变化，通过测量电阻的变化量来检测物体的形变。

二、微小形变电测法的实验装置微小形变电测法的实验装置主要包括：应变片、测量电路、数据采集与分析系统。

1.应变片应变片是一种将物体的应变转化为电阻变化的敏感元件。

应变片由基底、敏感栅、覆盖层和引线等部分组成。

敏感栅是应变片的主要组成部分，其作用是感受物体应变并转化为电阻变化。

应变片的工作原理是基于电阻应变效应。

2.测量电路测量电路是将应变片的电阻变化转化为电压或电流信号的电路。

常用的测量电路有惠斯通电桥和恒流源电路。

惠斯通电桥是一种平衡电桥，当电桥平衡时，输出电压为零。

当应变片的电阻发生变化时，电桥失去平衡，输出电压随之变化。

恒流源电路是一种将电流保持恒定的电路，当应变片的电阻发生变化时，输出电压随之变化。

3.数据采集与分析系统数据采集与分析系统是对测量电路输出的电压或电流信号进行采集和分析的系统。

常用的数据采集与分析系统有计算机数据采集系统、数字万用表等。

计算机数据采集系统可以通过软件实现对数据的采集、存储和分析。

数字万用表可以直接显示输出电压或电流的值。

三、微小形变电测法的应用举例下面以材料力学中的拉伸实验为例，介绍微小形变电测法的应用。

在拉伸实验中，我们可以将应变片贴在试件表面，通过测量应变片的电阻变化来检测试件的形变。

电测法的原理及应用电测法，即电阻测量法，是利用电流通过物体时，测量通过物体的电流和电压关系，推断出物体的电阻大小。

电测法广泛应用于工程、科研、生活中的实验和测量工作中。

电测法的原理是欧姆定律。

根据欧姆定律，当电流通过一个物体时，通过物体的电流I与物体两端的电压U之间存在线性关系：I=U/R，其中，I为电流，U为电压，R为电阻。

根据此关系，可以通过测量电流和电压的数值，从而计算出物体的电阻。

电测法的应用很广泛。

下面列举几个常见的应用场景：1.电阻测量：最常见的电测法应用就是测量电阻。

通过连接一个已知电流源和未知电阻的电路，通过测量电压和电流，就可以计算出待测电阻的数值。

2.温度测量：许多物质的电阻与温度变化有关，可以通过测量物体的电阻变化来计算物体的温度。

这种方法常被用于温度计的制作中。

3.界面电阻测量：在涂层、电镀等领域中，需要测量涂层或界面的电阻。

通过电测法可以准确测量出涂层或界面的电阻值，从而评估涂层的质量、电镀的厚度等。

4.地质勘探：电测法也常被用于地质勘探中，通过测量地下物质的电阻性质，推断出地下的构造、岩层等信息。

5.电化学测量：电测法在电化学测量中也有应用。

例如，通过测量电极之间的电阻变化，可以推断出电化学反应的进行情况，了解电化学实验的结果。

总结来说，电测法是一种简单实用的测量方法，可以用于测量电阻、温度、界面电阻等。

其基本原理是根据欧姆定律，利用电流和电压之间的关系推断出物体的电阻大小。

电测法广泛应用于各个领域，是科研和实验工作中常用的测量方法之一。

电导测定的应用实验原理1. 什么是电导测定电导测定是一种用来量化溶液或物质的电导性能的方法。

电导性是指物质对电流的导电性能，通常使用电导率（conductivity）来表示。

电导率是一个衡量电导性的物理量，它与物质中的自由离子浓度、离子迁移率以及电场强度有关。

2. 电导测定的原理电导测定是基于欧姆定律和法拉第电解第一定律的原理。

根据欧姆定律，电导率（G）等于电流强度（I）与电势差（V）的比值：G = I / V法拉第电解第一定律表明，当电解质溶液中存在电流时，溶液中的离子会向相应的极移动。

这些离子的迁移速度和浓度将影响电导率的大小。

3. 电导测定的应用3.1 水质检测电导测定在水质检测中被广泛应用。

通过测量水样的电导率，可以迅速判断水的盐度和离子浓度。

例如，在海水中，盐度和离子浓度较高，因此电导率也较高。

3.2 化学分析电导测定在化学分析中也具有重要的应用价值。

一些化学反应具有明显的离子生成或消耗过程，这些过程可以通过测量电导率来监测。

通过监测反应过程中电导率的变化，可以确定反应物的浓度和反应速率。

3.3 药物测定电导测定可以用于药物的质量控制和浓度测定。

一些药物具有离子性，通过测量电导率可以确定药物中的离子浓度，从而评估药物的纯度和质量。

3.4 土壤分析电导测定在土壤分析中也具有广泛的应用。

土壤中的溶液含有各种离子，通过测量土壤样品的电导率，可以确定土壤的离子含量、盐碱度和导电能力等重要指标。

3.5 生物分析电导测定在生物分析中也用于测定细胞和组织中的离子浓度和电导率的变化。

例如，在细胞膜的电位测定中，可以通过测量细胞内外的电导率来评估细胞膜的通透性和离子通道的开闭状态。

4. 电导测定的实验方法电导测定的实验方法通常需要使用电导计和电导测定电极。

实验过程一般包括以下步骤：1.准备样品：取得要测定的溶液样品，并注射到测定池中。

注意需要消除气泡的影响。

2.配置参数：根据样品的特性和实验要求，设置电导计的参数，如温度修正、电导范围等。

测定等电点的方法和原理等电点是指在溶液中，电动势为零的那个点。

测定等电点是化学分析中常用的一种实验方法，用于测定酸碱滴定的终点、电极电势的测量等。

测定等电点的方法：1.酸碱滴定法：以已知浓度的酸溶液滴定碱溶液（或反之），通过观察酸碱溶液PH值的变化，找到电动势为零的点，即可确定等电点。

2.电位测量法：使用电位计等测量装置，测量溶液中电极的电位，当电位为零时即可确定等电点。

3.指示剂法：使用酸碱指示剂，在滴定过程中颜色的变化来判断酸碱溶液PH值的变化，从而确定等电点。

测定等电点的原理：等电点的测定原理是基于电动势的变化来实现的。

在溶液中，电动势的变化与溶液中的化学反应有关。

当溶液是酸性或碱性时，存在酸碱中和反应，产生电离，形成电动势。

等电点即为电动势为零的点，即在此点上酸性和碱性被完全中和，不再产生电动势。

1.酸碱滴定法的原理：酸碱滴定法是一种重要的测定等电点的方法，基于酸碱滴定过程中反应物的中和反应。

在滴定的过程中，当反应达到等电点时，酸溶液中的酸性和碱溶液中的碱性完全中和，生成了电中性的中和物质，不再产生电动势。

此时，由于酸碱反应消耗的氢离子与氢氧根离子的量相等，溶液中的物质浓度相等，故电动势为零。

通过观察溶液的PH值的变化，可以准确测定等电点。

2.电位测量法的原理：电位测量法是使用电位计等电位测量装置测量溶液中电极电位变化的方法。

电极的电位是指相对参比电极（如标准氢电极）的电势。

当溶液达到等电点时，电极电位为零。

此时，溶液中没有电荷的流动，即没有电流，因此电位为零。

通过测量溶液中电极电位的变化，即可确定等电点。

3.指示剂法的原理：指示剂是一种能够根据溶液PH值变化而变色的物质。

酸碱指示剂在不同PH值下有不同的颜色，通过观察颜色的变化，可以确定溶液的酸碱性。

在滴定过程中，当溶液达到等电点时，酸碱反应处于中和状态，此时指示剂发生颜色变化，表明溶液的PH值发生了变化。

通过观察指示剂的颜色变化，即可确定等电点。
