压力传感器和压力变送器有什么区别

压力传感器知识点总结一、压力传感器的概念及分类压力传感器是一种能够将物体外部施加的压力转变成电信号输出的装置。

它可以将压力大小转化为电信号输出，通常用于测量液体、气体或固体的压力。

根据测量原理和测量对象的不同，压力传感器可以分为多种类型，常见的有压阻式压力传感器、压力变送器、电容式压力传感器和压电式压力传感器等。

1. 压阻式压力传感器压阻式压力传感器是利用压阻效应来测量被测压力的装置。

当被测压力作用在敏感元件上时，敏感元件发生形变，从而改变了电阻值。

通过检测电阻值的变化，就可以得到被测压力的大小。

压阻式压力传感器的优点是价格低廉，输出信号稳定，但灵敏度较低，精度一般较低。

2. 压力变送器压力变送器也是一种常见的压力传感器，它一般由感压元件和信号处理电路组成。

感压元件将被测压力转化为位移，再由信号处理电路将位移信号转化为电信号输出。

压力变送器具有输出信号稳定、精度高、灵敏度高等优点，广泛应用于工业自动化领域。

3. 电容式压力传感器电容式压力传感器是利用被测压力作用下的电容值变化来测量压力大小的装置。

当被测压力作用在感应体上时，感应体发生形变，从而改变了电容值。

通过检测电容值的变化，就可以得到被测压力的大小。

电容式压力传感器具有灵敏度高、精度高的特点，但价格较高。

4. 压电式压力传感器压电式压力传感器是利用压电效应来测量被测压力的装置。

当被测压力作用在压电晶体上时，压电晶体产生电荷，从而产生电压信号输出。

压电式压力传感器具有输出稳定、精度高、频率响应快的优点，但价格较高。

二、压力传感器的工作原理1. 压阻式压力传感器的工作原理压阻式压力传感器是利用压阻效应来测量被测压力的装置。

当被测压力作用在敏感元件上时，敏感元件发生形变，从而改变了电阻值。

通过检测电阻值的变化，就可以得到被测压力的大小。

2. 压力变送器的工作原理压力变送器一般由感压元件和信号处理电路组成。

感压元件将被测压力转化为位移，再由信号处理电路将位移信号转化为电信号输出。

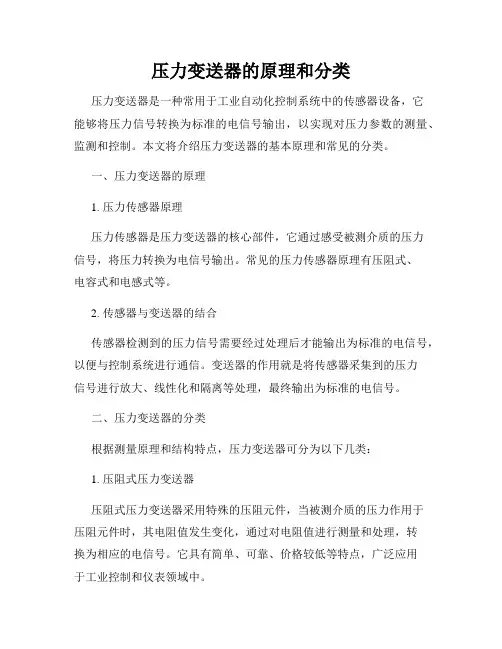

压力变送器的原理和分类压力变送器是一种常用于工业自动化控制系统中的传感器设备，它能够将压力信号转换为标准的电信号输出，以实现对压力参数的测量、监测和控制。

本文将介绍压力变送器的基本原理和常见的分类。

一、压力变送器的原理1. 压力传感器原理压力传感器是压力变送器的核心部件，它通过感受被测介质的压力信号，将压力转换为电信号输出。

常见的压力传感器原理有压阻式、电容式和电感式等。

2. 传感器与变送器的结合传感器检测到的压力信号需要经过处理后才能输出为标准的电信号，以便与控制系统进行通信。

变送器的作用就是将传感器采集到的压力信号进行放大、线性化和隔离等处理，最终输出为标准的电信号。

二、压力变送器的分类根据测量原理和结构特点，压力变送器可分为以下几类：1. 压阻式压力变送器压阻式压力变送器采用特殊的压阻元件，当被测介质的压力作用于压阻元件时，其电阻值发生变化，通过对电阻值进行测量和处理，转换为相应的电信号。

它具有简单、可靠、价格较低等特点，广泛应用于工业控制和仪表领域中。

2. 容式压力变送器容式压力变送器采用能够随压力变化而发生形变的柔性膜片或隔膜作为感应元件，通过测量膜片或隔膜的形变程度来间接测量压力。

它具有高精度、高稳定性、抗冲击性好等特点，广泛应用于流量、液位等精密测量领域。

3. 振动式压力变送器振动式压力变送器利用悬挂在晶体上的微小质量块，并通过质量块在介质压力作用下发生的微小振动来检测压力变化。

它具有响应速度快、可测低压、不易受介质性质和温度影响等特点，广泛应用于石油、化工等工业领域。

4. 电容式压力变送器电容式压力变送器利用被测介质的压力改变感应电容器之间的电容值发生变化，通过测量电容值来间接测量压力。

它具有高精度、高稳定性、抗干扰能力强等特点，广泛应用于医疗、航空航天等领域。

5. 压电式压力变送器压电式压力变送器利用压电材料的压力感应特性，将被测介质的压力转换为相应的电荷输出或电压输出。

它具有体积小、抗振、可靠性高等特点，广泛应用于汽车、航空等领域。

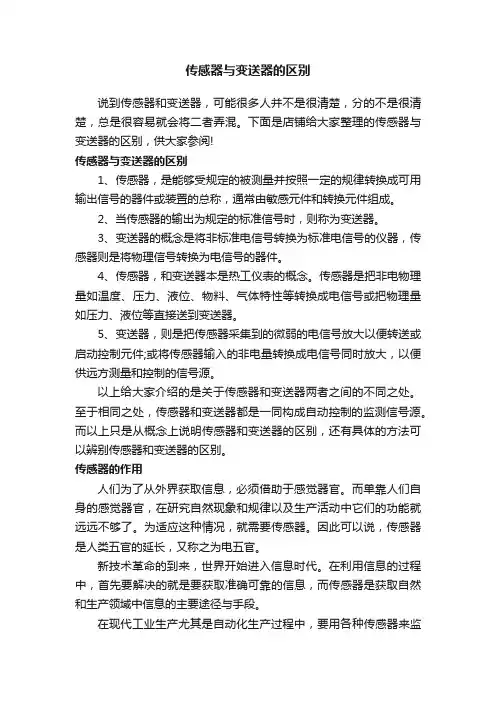

传感器与变送器的区别说到传感器和变送器，可能很多人并不是很清楚，分的不是很清楚，总是很容易就会将二者弄混。

下面是店铺给大家整理的传感器与变送器的区别，供大家参阅!传感器与变送器的区别1、传感器，是能够受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置的总称，通常由敏感元件和转换元件组成。

2、当传感器的输出为规定的标准信号时，则称为变送器。

3、变送器的概念是将非标准电信号转换为标准电信号的仪器，传感器则是将物理信号转换为电信号的器件。

4、传感器，和变送器本是热工仪表的概念。

传感器是把非电物理量如温度、压力、液位、物料、气体特性等转换成电信号或把物理量如压力、液位等直接送到变送器。

5、变送器，则是把传感器采集到的微弱的电信号放大以便转送或启动控制元件;或将传感器输入的非电量转换成电信号同时放大，以便供远方测量和控制的信号源。

以上给大家介绍的是关于传感器和变送器两者之间的不同之处。

至于相同之处，传感器和变送器都是一同构成自动控制的监测信号源。

而以上只是从概念上说明传感器和变送器的区别，还有具体的方法可以辨别传感器和变送器的区别。

传感器的作用人们为了从外界获取信息，必须借助于感觉器官。

而单靠人们自身的感觉器官，在研究自然现象和规律以及生产活动中它们的功能就远远不够了。

为适应这种情况，就需要传感器。

因此可以说，传感器是人类五官的延长，又称之为电五官。

新技术革命的到来，世界开始进入信息时代。

在利用信息的过程中，首先要解决的就是要获取准确可靠的信息，而传感器是获取自然和生产领域中信息的主要途径与手段。

在现代工业生产尤其是自动化生产过程中，要用各种传感器来监视和控制生产过程中的各个参数，使设备工作在正常状态或最佳状态，并使产品达到最好的质量。

因此可以说，没有众多的优良的传感器，现代化生产也就失去了基础。

在基础学科研究中，传感器更具有突出的地位。

现代科学技术的发展，进入了许多新领域：例如在宏观上要观察上千光年的茫茫宇宙，微观上要观察小到cm的粒子世界，纵向上要观察长达数十万年的天体演化，短到s的瞬间反应。

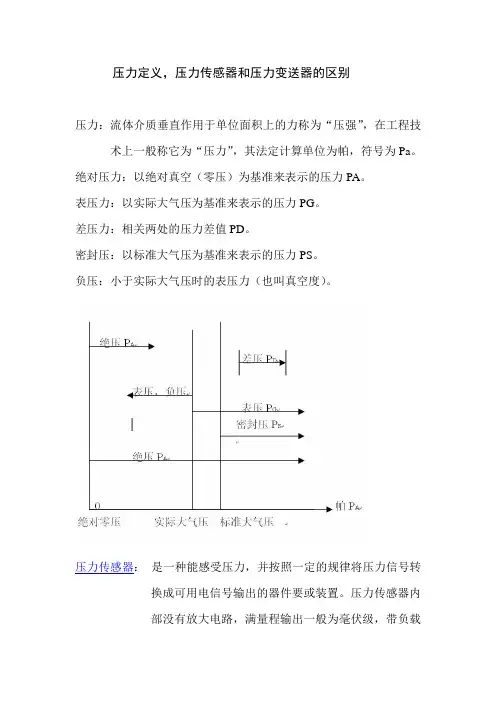

压力定义，压力传感器和压力变送器的区别
压力：流体介质垂直作用于单位面积上的力称为“压强”，在工程技术上一般称它为“压力”，其法定计算单位为帕，符号为Pa。

绝对压力：以绝对真空（零压）为基准来表示的压力PA。

表压力：以实际大气压为基准来表示的压力PG。

差压力：相关两处的压力差值PD。

密封压：以标准大气压为基准来表示的压力PS。

负压：小于实际大气压时的表压力（也叫真空度）。

压力传感器：是一种能感受压力，并按照一定的规律将压力信号转换成可用电信号输出的器件要或装置。

压力传感器内
部没有放大电路，满量程输出一般为毫伏级，带负载
能力低，不能直接与计算机接口。

压力变送器：是一种能感受压力，并按照一定的规律将压力信号转换成可用的统一的电信号输出的器件或装置。

压力变送器
的输出信号与压力信号之间有一定的连续线性函数关
系。

变送器内部装有专用放大电路，其统一的标准输出
信号通常为直流：①4～20mA或1～5V；②0～10mA
或0～10V。

有些压力变送器可以直接与计算机接口。

也有人误把压力变送器称作压力传感器。

文章来源于，蚌埠天光传感器。

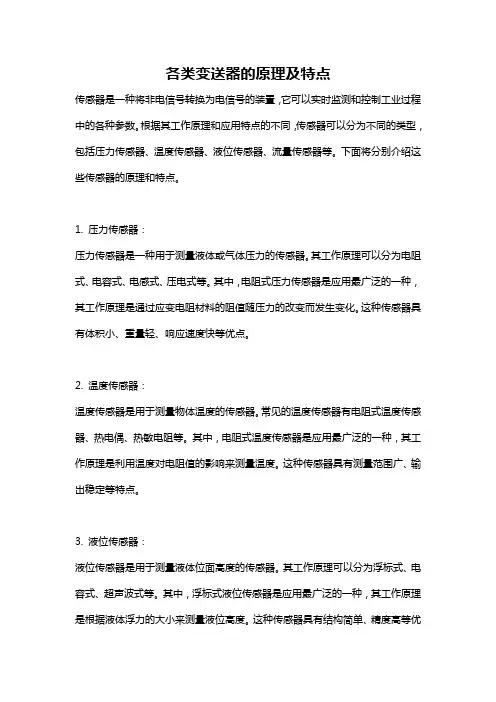

各类变送器的原理及特点传感器是一种将非电信号转换为电信号的装置，它可以实时监测和控制工业过程中的各种参数。

根据其工作原理和应用特点的不同，传感器可以分为不同的类型，包括压力传感器、温度传感器、液位传感器、流量传感器等。

下面将分别介绍这些传感器的原理和特点。

1. 压力传感器：压力传感器是一种用于测量液体或气体压力的传感器。

其工作原理可以分为电阻式、电容式、电感式、压电式等。

其中，电阻式压力传感器是应用最广泛的一种，其工作原理是通过应变电阻材料的阻值随压力的改变而发生变化。

这种传感器具有体积小、重量轻、响应速度快等优点。

2. 温度传感器：温度传感器是用于测量物体温度的传感器。

常见的温度传感器有电阻式温度传感器、热电偶、热敏电阻等。

其中，电阻式温度传感器是应用最广泛的一种，其工作原理是利用温度对电阻值的影响来测量温度。

这种传感器具有测量范围广、输出稳定等特点。

3. 液位传感器：液位传感器是用于测量液体位面高度的传感器。

其工作原理可以分为浮标式、电容式、超声波式等。

其中，浮标式液位传感器是应用最广泛的一种，其工作原理是根据液体浮力的大小来测量液位高度。

这种传感器具有结构简单、精度高等优点。

4. 流量传感器：流量传感器是用于测量流体流量的传感器。

常见的流量传感器有涡街流量传感器、超声波流量传感器、涡轮流量传感器等。

其中，涡街流量传感器是应用比较广泛的一种，其工作原理是通过流体流过涡街产生的旋涡频率来测量流量。

这种传感器具有结构简单、稳定可靠等特点。

除了上述四种传感器外，还有许多其他类型的传感器，比如光敏传感器、气体传感器、声音传感器等，其工作原理和特点各不相同。

例如，光敏传感器是一种可以感知光强度的传感器，其工作原理是光照激发光敏材料产生电流。

这种传感器具有响应速度快、精度高等特点。

气体传感器是用于测量气体浓度的传感器，其工作原理可以分为电化学方法、热敏电阻方法、红外吸收法等。

声音传感器是一种可以感知声波的传感器，其工作原理是声波作用于压电材料产生电信号。

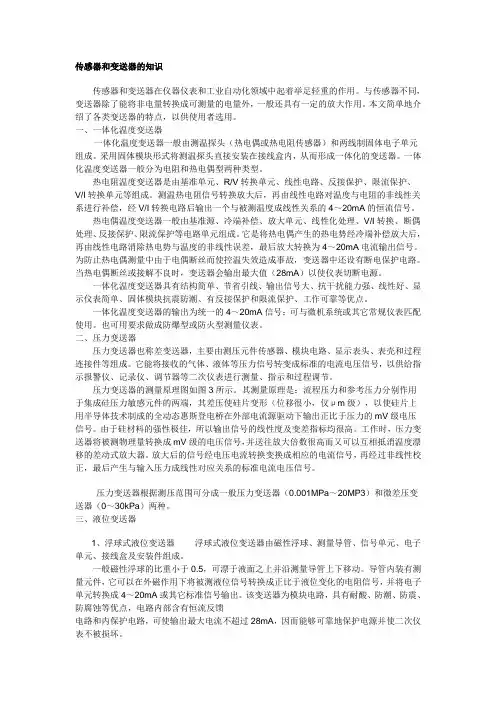

传感器和变送器的知识传感器和变送器在仪器仪表和工业自动化领域中起着举足轻重的作用。

与传感器不同，变送器除了能将非电量转换成可测量的电量外，一般还具有一定的放大作用。

本文简单地介绍了各类变送器的特点，以供使用者选用。

一、一体化温度变送器一体化温度变送器一般由测温探头（热电偶或热电阻传感器）和两线制固体电子单元组成。

采用固体模块形式将测温探头直接安装在接线盒内，从而形成一体化的变送器。

一体化温度变送器一般分为电阻和热电偶型两种类型。

热电阻温度变送器是由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。

测温热电阻信号转换放大后，再由线性电路对温度与电阻的非线性关系进行补偿，经V/I转换电路后输出一个与被测温度成线性关系的4～20mA的恒流信号。

热电偶温度变送器一般由基准源、冷端补偿、放大单元、线性化处理、V/I转换、断偶处理、反接保护、限流保护等电路单元组成。

它是将热电偶产生的热电势经冷端补偿放大后，再由线性电路消除热电势与温度的非线性误差，最后放大转换为4～20mA电流输出信号。

为防止热电偶测量中由于电偶断丝而使控温失效造成事故，变送器中还设有断电保护电路。

当热电偶断丝或接解不良时，变送器会输出最大值（28mA）以使仪表切断电源。

一体化温度变送器具有结构简单、节省引线、输出信号大、抗干扰能力强、线性好、显示仪表简单、固体模块抗震防潮、有反接保护和限流保护、工作可靠等优点。

一体化温度变送器的输出为统一的4～20mA信号；可与微机系统或其它常规仪表匹配使用。

也可用要求做成防爆型或防火型测量仪表。

二、压力变送器压力变送器也称差变送器，主要由测压元件传感器、模块电路、显示表头、表壳和过程连接件等组成。

它能将接收的气体、液体等压力信号转变成标准的电流电压信号，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。

压力变送器的测量原理图如图3所示。

其测量原理是：流程压力和参考压力分别作用于集成硅压力敏感元件的两端，其差压使硅片变形（位移很小，仅μm级），以使硅片上用半导体技术制成的全动态惠斯登电桥在外部电流源驱动下输出正比于压力的mV级电压信号。

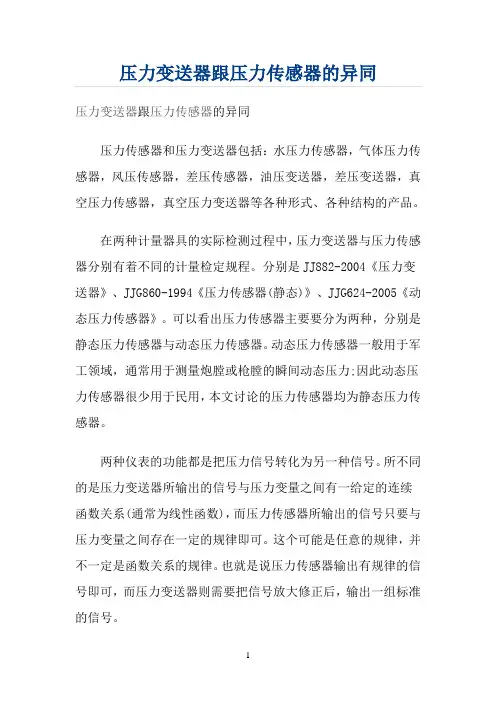

压力变送器跟压力传感器的异同压力变送器跟压力传感器的异同压力传感器和压力变送器包括：水压力传感器，气体压力传感器，风压传感器，差压传感器，油压变送器，差压变送器，真空压力传感器，真空压力变送器等各种形式、各种结构的产品。

在两种计量器具的实际检测过程中，压力变送器与压力传感器分别有着不同的计量检定规程。

分别是JJ882-2004《压力变送器》、JJG860-1994《压力传感器(静态)》、JJG624-2005《动态压力传感器》。

可以看出压力传感器主要要分为两种，分别是静态压力传感器与动态压力传感器。

动态压力传感器一般用于军工领域，通常用于测量炮膛或枪膛的瞬间动态压力;因此动态压力传感器很少用于民用，本文讨论的压力传感器均为静态压力传感器。

两种仪表的功能都是把压力信号转化为另一种信号。

所不同的是压力变送器所输出的信号与压力变量之间有一给定的连续函数关系(通常为线性函数)，而压力传感器所输出的信号只要与压力变量之间存在一定的规律即可。

这个可能是任意的规律，并不一定是函数关系的规律。

也就是说压力传感器输出有规律的信号即可，而压力变送器则需要把信号放大修正后，输出一组标准的信号。

可以说压力变送器可以说是一种特殊的压力传感器，输出的信号比一般压力传感器标准。

也可以说压力传感器是压力变送器的一部分，压力信号经过传感器变换后，再有电路放大转换为标准信号后，进行输出。

以常见的仪器举例说明：以量程(0～1)MPa;输出(4～20)mA的压力变送器和压力传感器为例。

变送器所测量的压力值与变送器输出成固定的对应关系。

零位时，输出电流4mA;满量程时，输出电流20mA。

如果该仪器按压力变送器检测，零位输出4.03mA，4.03-4.00=0.03(mA)。

0.03mA就是该压力变送器的误差。

如果该仪器按压力传感器检测，那么0.03mA并不能算为该仪器的误差。

因为传感器没有固定的线性函数关系，4.00mA也不能算作该测量点的理论真值。
