压力传感器4-20mA 、RS485压力变送器、模拟量压力变送器压力传感器4-20mA （RS485压力变送器）是把带隔离的硅压阻式压力敏感元件封装于不锈钢壳体内制作而成。
它能将感受到的液体或气体压力转换成标准的电信号对外输出，压力传感器4-20mA （RS485压力变送器）广泛应用于供/排水、热力、石油、化工、冶金等工业过程现场测量和控制。
压力传感器性能指标：测量介质：液体或气体（对不锈钢壳体无腐蚀） 量程：0-1MPa精度等级：0.1%FS 、0.5%FS （可选） 稳定性能：±0.05%FS/年；±0.1%FS/年 输出信号：RS485、4~20mA （可选） 过载能力：150%FS零点温度系数：±0.01%FS/℃ 满度温度系数：±0.02%FS/℃ 防护等级：IP68 环境温度：-10℃～80℃ 存储温度：-40℃～85℃ 供电电源：9V ～36V DC ； 结构材料：外壳：不锈钢1Cr18Ni9Ti 密封圈：氟橡胶膜片：不锈钢316L 电缆：φ7.2mm 聚氨酯专用电缆◆标准螺纹引压测量方式。
◆ 全不锈钢结构，防护等级IP68。
◆ 测量精度高达0.1级。
◆ RS485、4~20mA 输出可选。
◆ 聚氨酯专业电缆，耐高温、耐腐蚀。
压力变送器器DATA-52系列电气连接：外形尺寸：单位：mmDATA-52系列压力传感器接口螺纹：标准M20×1.5或G1/2。
产品选型：产品型号精度 通讯接口 备注DATA-5201 0.5% RS485 1.订货时，请说明量程。
2.产品标配2米电缆，超出部分需另付费用。
DATA-5202 0.5% 4~20mA DATA-52110.1%RS485红色蓝色 黄色 白色电源+ 电源- RS485(A)输出 RS485(B)输出蓝色红色电源+ 4~20mA 输出RS485输出接线图（四线制） 4~20mA 输出接线图（两线制）DATA-52系列压力变送器DATA-52系列压力变送器。

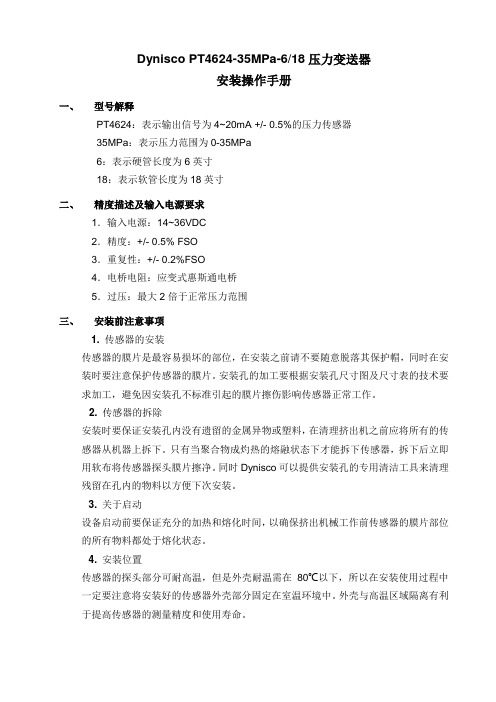

Dynisco PT4624-35MPa-6/18压力变送器安装操作手册一、型号解释PT4624：表示输出信号为4~20mA +/- 0.5%的压力传感器35MPa：表示压力范围为0-35MPa6：表示硬管长度为6英寸18：表示软管长度为18英寸二、精度描述及输入电源要求1．输入电源：14~36VDC2．精度：+/- 0.5% FSO3．重复性：+/- 0.2%FSO4．电桥电阻：应变式惠斯通电桥5．过压：最大2倍于正常压力范围三、安装前注意事项1. 传感器的安装传感器的膜片是最容易损坏的部位，在安装之前请不要随意脱落其保护帽，同时在安装时要注意保护传感器的膜片。
安装孔的加工要根据安装孔尺寸图及尺寸表的技术要求加工，避免因安装孔不标准引起的膜片擦伤影响传感器正常工作。
2. 传感器的拆除安装时要保证安装孔内没有遗留的金属异物或塑料，在清理挤出机之前应将所有的传感器从机器上拆下。
只有当聚合物成灼热的熔融状态下才能拆下传感器，拆下后立即用软布将传感器探头膜片擦净。
同时Dynisco可以提供安装孔的专用清洁工具来清理残留在孔内的物料以方便下次安装。
3. 关于启动设备启动前要保证充分的加热和熔化时间，以确保挤出机械工作前传感器的膜片部位的所有物料都处于熔化状态。
4. 安装位置传感器的探头部分可耐高温，但是外壳耐温需在80℃以下，所以在安装使用过程中一定要注意将安装好的传感器外壳部分固定在室温环境中。
外壳与高温区域隔离有利于提高传感器的测量精度和使用寿命。
5. 过载影响在实际压力控制过程之中，最好在额定压力之内，虽然传感器有一定的过载能力，但长时间的过载将影响传感器的测量精度和使用寿命。
6. 传感器的电气连接在电气连接过程中，变送器的信号输出连接电缆必须单独通过布线槽进行连接，避免现场的干扰。
四、调零在传感器电子部分圆柱体上有一ZERO 螺丝，拧下螺丝用螺丝到调里面的螺丝到零点。
安装正误示意图图（一）图（二）图（三）图（四）电气连接示意图代码功能线缆颜色示意图A 信号正（ SIG + ）/电源正 红色（RED ）连接接头型号：PT06A-10-6S(SR)Dynisco P/N 711600B 信号负（ SIG - ）/电源负黑色（BLACK ） C 未使用 白色（WHITE ）D 未使用 绿色（GREEN ）E 内部校准 蓝色（BLUE ）F内部校准橙色（ORANGE ）。
2018中国压力变送器品牌供应商推荐1.品牌：Siemens/西门子公司：上海泽滔自动化有限公司压力变送器7MF4433-1FA上海泽滔实业有限公司一直活跃于工业自动化领域，西门子长期核心合作伙伴，ebm papst授权经销商.主要经营德国西门子数控、仪表、直流、伺服、PLC、以ebm papst风机的产品，为冶金、发电、输配电、机械制造、航空航天、食品饮料等众多行业的大量用户提供了工程项目设计咨询、供货等服务，积累了丰富的多行业工程技术和商务经验。
详情查看企业官方商铺2.品牌：/ 公司：宁阳峰达电子仪器仪表厂压力变送器液位变送器公司主要产品有各种数字显示自控设备。
它可与不同类型的传感器或变送器配合使用，对温度、压力、流量、液位、频率、转速等参数进行测量和控制，以达到节能减排。
另外我公司还生产各种型号的热电偶、热电阻及各种压力、液位、温度变送器，并可根据用户的要求开发、订制各种特殊要求的智能仪表和传感器。
详情查看企业官方商铺3.品牌：安徽天康公司：安徽天康(集团）股份有限公司压力变送器安徽天康（集团）股份有限公司创建于1974年，总部位于长江之滨的天长市,南接古城南京,东与扬州相邻,地处充满活力的“长三角”经济圈，有着良好的投资与发展环境。
历经四十年的发展，天康集团所属的天康仪表、天康电缆、医药、医疗器械、特种钢管、钛酸锂电池等产品被广泛应用于石油、化工、冶金、电力、通讯、卫生等行业。
详情查看企业官方商铺4.品牌：Rosemount/罗斯蒙特公司：武汉驰奥机电设备有限公司压力传感器武汉驰奥机电设备有限公司于2011年12月8日经武汉市工商行政管武汉市汉阳经济理局批准成立，公司地址位于武汉市汉阳经济开发区万达广场，公司业务范围是电子产品，五金交电的批零兼营，机电设备，电气机械设备及器材，电子元器件，工业自动化设备，五金机电设备的安装调式和批零兼营等~ 公司自创办以为本着“市场为导向，诚实守信的经营方针，以敏锐的创新思路，坚定的发展信念，明确的质量意识和鲜明的诚信的诚信承诺，努力挖掘企业内部的发展潜力，拓展外部发展空间，公司成立以来，业务经全国各地！与本省一些用户建立了长期稳定的合作关系~ 公司经营的产品如下电磁阀和气动元件：ASCO ,亚德客，康茂胜，FESTO ,SMC,力士乐，V-solenoid，VICKERS，MAC,诺冠，GSR,派克，奥格瑞特等开关：欧姆龙，山武，TPC ,霍尼韦尔定位器：YTC ,FISHER ,山武，西门子等坚持公司的发展战略，结合市场的发展，在2012年，在目前动荡行情下，坚持与稳定发展为基础，在原有的客户基础上，拓展客户群，做好内部动作，等待时机来临，结合市场需求顺势发展，把公司做大做强，让公司适应整个行业的发展，以求更大发簪空间详情查看企业官方商铺5.品牌：/ 公司：金湖县瑞科仪表有限责任公司压力变送器金湖县瑞科仪表有限责任公司经销产品已覆盖全国二十几个省、市、自治区。
TURCK图尔克传感器产品介绍大全————————————————————————————————作者：————————————————————————————————日期：TURCK图尔克传感器产品介绍大全————图尔克绝对优势型号超全用于液压缸的直线位移位置类传感器新型磁致伸缩式LTX系列直线位移位置传感器的诞生，标志着图尔克承诺优化液压缸位置检测承诺的兑现。
可以通过选用浮漂型定位磁块实现液位检测.依赖于该传感器的高抗震性和抗冲击的特性，这一系列的传感器也可以应用在建筑机械和其他工作环境较为恶劣的现场。
这一系列产品完善了电感式直线位移传感器家族，特别是某些必须使用磁性定位块的场合.LTX-系列产品符合IP68的防护等级同时它对很多化学品和油污具有抗腐蚀的特性.高品质的不锈钢材质外壳保护了该产品在很多具有腐蚀性的环境正常工作。
LTX系列直线位移位置传感器使用无磨损的检测方式,这保证了它可以提供精确地信号输出，同时具有较高的线性度和重复精度。
它可以提供模拟量信号输出（4-20毫安或0—10伏直流信号）或者是具有高精度的SSI数字信号输出。
一个三色的LED指示灯可以显示出该传感器的工作状态信息。
低输入功率（1瓦）型的产品可以直接连接到显示模块、控制模块或接口模块中.LTX系列传感器简便的编程方式可以轻松的调整检测量程范围。
对于设定较小的测量范围,该产品可以再转瞬之间设置完成。
因此,具有良好通用性的这一系列传感器可以有效的减小不同传感器产品在使用过程中的库存压力.图尔克中文产品数据库正式上线！伴随新版图尔克中文网站www。
的正式上线，专为您配备的全系列中文产品数据库亦同时应运而生.图尔克强大的中文产品数据库拥有15000种自动化产品和系统组件信息，能够极大地节省您的查询时间，帮助您最快速、便捷地了解所需产品信息。
登陆新版的图尔克中文网站，点击导航栏中的“产品中心”栏目，您即可与拥有15000种全系列产品的强大中文产品数据库时实对接。
压力传感器型号大全压力传感器是一种能够将压力信号转换成可用电信号的设备，它在工业自动化、汽车电子、医疗器械等领域有着广泛的应用。
在选择压力传感器时，型号的选择是至关重要的，不同的型号适用于不同的场景和要求。
本文将介绍一些常见的压力传感器型号，帮助您更好地了解和选择合适的产品。
1. 压力传感器型号A。
型号A是一种高精度的压力传感器，适用于对压力测量要求较高的场合。
它具有快速响应、稳定性好等特点，广泛应用于液压系统、航空航天等领域。
2. 压力传感器型号B。
型号B是一种耐高温的压力传感器，能够在高温环境下稳定工作。
它适用于炼油、化工等行业的压力监测，具有良好的耐腐蚀性能。
3. 压力传感器型号C。
型号C是一种微型压力传感器，体积小、重量轻，适用于对安装空间有限的场合。
它在汽车电子、智能穿戴设备等领域有着广泛的应用。
4. 压力传感器型号D。
型号D是一种数字式压力传感器，具有高度集成、通信方便等特点。
它适用于需要远程监测和控制的场合，如工业自动化、物联网等领域。
5. 压力传感器型号E。
型号E是一种差压传感器，能够同时测量两个压力点之间的压力差。
它适用于空调系统、流体控制等领域，能够准确地反映管道内的流体压力情况。
6. 压力传感器型号F。
型号F是一种压力传感器模块，集成了传感器元件、信号调理电路等功能。
它具有安装方便、使用简单等特点，适用于需要快速搭建压力监测系统的场合。
7. 压力传感器型号G。
型号G是一种光纤压力传感器，利用光纤传感技术实现对压力的测量。
它具有抗干扰能力强、适应性广等特点，适用于高电磁干扰、高温高压等恶劣环境下的压力监测。
以上是一些常见的压力传感器型号，每种型号都有着自己独特的特点和应用场景。
在选择压力传感器时，需要根据实际需求和环境来进行合理的选择，以确保系统的稳定性和可靠性。
希望本文能够对您有所帮助，谢谢阅读。
能够测量压力并提供远传电信号的装置统称为压力传感器。
压力传感器是压力检测仪表的重要组成部分，其结构型式多种多样，常见的型式有应变式、压阻式、电容式、压电式、振频式压力传感器等。
此外还有光电式、光纤式、超声式压力传感器等。
采用压力传感器可以直接将被测压力变换成各种形式的电信号，便于满足自动化系统集中检测与控制的要求，因而在工业生产中得到广泛应用。
压力传感器的类型：01应变式压力传感器应变式压力传感器是一种通过测量各种弹性元件的应变来间接测量压力的传感器。
根据制作材料的不同，应变元件可以分为金属和半导体两大类。
应变元件的工作原理基于导体和半导体的“应变效应”，即当导体和半导体材料发生机械变形时，其电阻值将发生变化。
当金属丝受外力作用时，其长度和截面积都会发生变化，其电阻值即会发生改变，假如金属丝受外力作用而伸长时，其长度增加，而截面积减少，电阻值便会增大。
当金属丝受外力作用而压缩时，长度减小而截面增加，电阻值则会减小。
只要测出加在电阻两端的电压的变化，即可获得应变金属丝的应变情况。
02压阻式压力传感器压阻压力传感器是指利用单晶硅材料的压阻效应和集成电路技术制成的传感器。
单晶硅材料在受到力的作用后，电阻率发生变化，通过测量电路就可得到正比于力变化的电信号输出。
它又称为扩散硅压阻压力传感器，它不同于粘贴式应变计需通过弹性敏感元件间接感受外力，而是直接通过硅膜片感受被测压力的。
压阻压力传感器主要基于压阻效应（Piezoresistive effect）。
压阻效应是用来描述材料在受到机械式应力下所产生的电阻变化。
不同于压电效应，压阻效应只产生阻抗变化，并不会产生电荷。
大多数金属材料与半导体材料都被发现具有压阻效应。
其中半导体材料中的压阻效应远大于金属。
由于硅是现今集成电路的主要原料，以硅制作而成的压阻性元件的应用就变得非常有意义。
硅的电阻变化不单是来自与应力有关的几何形变，而且也来自材料本身与应力相关的电阻，这使得其程度因子大于金属数百倍之多。
一NPC-100系列医用压力传感器概述：NPC-100系列医用压力传感器按AAIM标准进行设计，补偿和标定。
传感器是由高性能，搞辐射的压力敏感元件和温度补偿电路组成，芯片表面采用介电凝胶保护封装。
NPC-100系列在1000级净化间内生产，以排除可能存在的污染源。
志业硅微机械加工技术使敏感元件性能符合并超过了工业标准，同时减速少了装配和测试成本。
NPC-100传感器的补偿和标定，采用厚膜激光调整技术，使其工作温度范围内的线性≤1%，灵敏度误差≤±1%。
NPC-100系列以陶瓷基座形式批量生产，其发货包装采用阵列排列。
特点：■固态、高可性■可测兼容性介■产品注入介电凝胶保护■小尺寸、低成本■ AAIM标准设计■全面测试检验应用：■医疗仪器■灌注泵■血压测量■透析仪器二NPC-100系列一次性医疗压力传感器NPC-100系列一次性医疗压力传感器描述NovaSensor的PC-100是一款为一次性医疗仪器而专门设计的压力传感器。
该传感器遵循医疗仪器发展协会(AAMI)的工业可接受性要求来进行补偿和校准。
NPC-100将高性能和防辐射压力传感器芯片.温度补偿电路和保护凝胶集成在小尺寸、低成本的封装内。
NPC-100是在等级1000的洁净厂房中生产出的.这样最大程度地减小可能的污染.NPC-100采用了一款特别设计的硅微机械传感芯片，以满足甚至超越了所有工业需求，并且使其组装、测试成本却降到了最低.客户利益最大化。
最后的补偿和校准采用了厚膜，光刻工艺.在实际工作压力量程范围内.NPC-100的灵敏度可保持在土1%.线性度小于1%.NPC-100以陶瓷基底形式批量生产并无接触式装运.以满足客户简易自动化生产的要求.这种组装方式源于电子工业中完善的生产工艺，该工艺保证了优质产品的大量生产。
特点:.固态传感器的高可靠性.介质兼容.高性能.绝缘体凝胶填充.小尺寸.100%测试.温度补偿.低成本一次性设计.按AAMI规格要求设计应用:.医疗仪器.血压表.输液泵.肾透仪三倾角传感器原理与应用介绍倾角传感器经常用于系统的水平测量，如工程车辆调平，和高空平台安全保护，定向卫星通讯天线的俯仰角测量，船舶航行姿态测量，盾构顶管应用，大坝检测，地质设备倾斜监测，火炮炮管初射角度测量，雷达车辆平台检测，卫星通讯车姿态检测。
江森楼宇⾃控常见设备型号介绍（三）——压⼒传感器Air Differential Pressure Switch P233A-4-AKC⾼灵敏度⽓体压差开关0.5~4 mbarP233A-10-AKC⾼灵敏度⽓体压差开关 1.4~10 mbarPressure Transmitter P499VBH-401C液体压⼒变送器-1~8 bar, 1/4 Male, 0-10VP499VBH-404C液体压⼒变送器0~30 bar, 1/4 Male, 0-10VP499VBS-404C液体压⼒变送器0~30 bar, 1/4 Male, 0-10V, 2m CableDifferential Pressure Swich & Controller P74BA-1C液体压差开关不锈钢, 55~483kpa, SPSTP74EA-8C液体压差开关黄铜, 14~207kpa, SPDTP74FA-5C液体压差开关黄铜, 55~414kpa, SPDTP74JA-3C液体压差开关调压范围55~414kpa, SPDTDifferential Pressure Transmitter PS-9101-8001⽓体压差变送器0~750 Pa, 0-10VPS-9101-8002⽓体压差变送器0~330 Pa, 0-10VPS-9101-8003⽓体压差变送器0~130 Pa, 0-10VFlow Switch F61KB-11C⽔流开关磷青铜波纹管, 不锈钢叶⽚, 0~120℃, NEMA 1F61MB-1C⽔流开关磷青铜波纹管, 不锈钢叶⽚, -29~121℃, NEMA3RF61MB-5C⽔流开关不锈钢波纹管, 不锈钢叶⽚, -29~121℃, NEMA3RF62AA-8C风流开关SPDT, 不锈钢叶⽚, 54mm宽F62AA-9C风流开关SPDT, 不锈钢叶⽚, 80mm宽F63AC-1C液位开关SPDT, 铜浮⼦。
PT-2088压力变送器P T-2088PT-2088系列压力变送器采用具有国际先进水平的变送器，配合高精度电子元件，经严格的工艺过程装配而成。
充分发挥了传感器的技术优势，使此系列通用变送器具有优异的技术性能。
它抗过载和抗冲击力强、温度漂移小、稳定性高，具有很高的测量精度。
PT-2088系列通用压力变送器选用的压力传感器，是一个内装固态压力敏感芯片的带不锈钢隔离膜片的全焊接不锈钢体。
刚体内部灌注硅油。
被测压力作用在膜片上并通过硅油传递到敏感芯片上。
敏感芯片通过导线与变送器专用放大电路想连接。
它利用半导体硅材料的压阻效应，实现压力与电信号的转换。
由于敏感芯片上的惠斯通电桥输出的电信号与作用压力有着良好的线性关系，所以可以实现对压力的准确测量。
主要特点PT-2088 压力变送器是PT系列产品中的标准型号，内置陶瓷电容式传感器或扩散硅压力传感器。
可以自由选配模拟、数字现场显示表头。
有多种过程连接件，可以现场调节零点、满量程。
广泛应用于自动化工业中对液体、气体和蒸汽的测量。
工作原理介质压力直接作用于力感应膜片，使测量膜片产生偏移并线性于输出信号，通过变送电路输出标准4 – 20 mA或1 – 5 V DC信号。
原理图技术参数量程：见标准量程代码精度等级：0.1% , 0.2% , 0.5%线性度：±0.2%或±0.5%迟滞：≤0.01%满量程稳定性：优于0.1%/年温度影响：-20～+70℃±0.15%/10K -20～-30℃±0.2%10K 工作电压：12.5～36V DC负载电阻：≤1200Ω工作温度：-30—70℃介质温度：-30—80℃存储温度：-40～85℃防护等级：IP65、防尘、防喷水外壳材料：模压铸铝过程连接：316不锈钢密封件：氟素橡胶，PTFE30V以上必须加负载电阻。
外型结构图为连接各种特定仪表的需要，STK压力变送器有多种电器连接方式●4～20模拟信号输出2线●1～5V模拟信号输出3线4～20m A 输出1～5V 输出测量系统P T系列变送器都为本安型。
压力式液位变送器（压力式水位传感器）安装注意事项压力式液位变送器安装注意事项如下：1、压力式液位变送器不能在超高温、超量程、强磁场环境下使用，以上环境严重影响液位计的精度和使用寿命。
2、测量静态水位时，水位计要投到容器底部但不要接触底部的泥沙或淤泥。
3、压力式液位变送器通常投入直径大于水位计直径的的PVC管、钢管，管道固定在水中，不同高度打若干小孔，以便水通畅进入管内。
或者在底部加装阻尼装置，以过滤泥沙和消除动态压力和波浪对测量的影响。
4、压力式液位变送器安装方向为垂直，安装位置应远离出入口及振动源。
5、安装过程中切勿堵塞导气管。
6、严禁用硬物碰触压力传感器膜片。
7、接线按照厂家提供的接线说明进行连接。
8、安装中发现异常，应关掉电源停止使用，进行检查或直接与水位计厂家(唐山平升)联系，请勿自行拆卸重装。
压力式液位变送器（压力式水位传感器）一.概述压力式液位变送器采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。
产品精度高，体积小，使用方便，直接投入液体中，即可测量出液位计末端到液面的液位高度。
压力式液位变送器广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。
防护等级：IP68。
型号意义：示例说明：DATA-5102(10mH2O)表示为唐山平升生产的4～20mA ，精度为0.5%，量程为10m 的压力式液位变送器。
二.工作原理压力式液位变送器中的压力传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。
被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。
DY3051/GP/AP/DR/DP/HP型压力/差压变送器★主要特点.外形安装尺寸图DY3051系列的基本型产品包括压力、绝压、微差压、差压和高静压差压等类型，是自动化系统中用途最广泛的产品。
★变送器型号及规格代号DY3051代号类型GP压力型（表压）AP绝压型DR微差压型DP差压型HP高静压差压型代号测量范围（量程）P A R D H量程1★★★★★★★★★★★★★0—～20—～30—～8KPa40—6～40KPa50—30～180KPa6★★★★★★★★★★★★★0—160～1000KPa70—400～2500KPa80—1600～10000KPa90—4000～25000KPa00—7000～40000KPa代号输出E4～20mADC (注：DR型代号F)S4～20mADC带HART总线协议代号输出P A R D H法兰/排气排液阀隔离膜片22★★★★★★★★★★★★★★★★★★★★★316不锈钢316不锈钢23316不锈钢哈氏合金C24316不锈钢蒙乃尔25316不锈钢钽26316不锈钢哈氏合金B代号附件和附加功能˙˙˙详见附件和附加功能选型注：★为可选★安装板外形尺寸与安装方式示意图DY3051LT法兰式液位变送器★产品概述DY3051LT型法兰液位变送器可对多种容器进行精密的液位和液体密度测量。
法兰有了3"和4"两种规格，法兰等级分为1501b（）和3001b（）。
★外形尺寸图法兰尺寸螺栓孔尺寸规格直径D A B C数目直径d分布直径D1 3"1501b1903066127419152 4"1501b2283089157819190 3"3001b2103566127822168 4"3001b2543889157822200★DY3051LT法兰式液位变送器型号及规格代号DY3051LT代号测量范围4 5 60-6～40kPa0-30～180kPa0-160～1000kPa代号输入E（4～20）mA DC，带可调阻尼代号尺寸插入长度高压膜片材料A0A2A4A6B0B2B4B63"3"3"3"4"4"4"4"(2inch)(4inch)(6inch)(2inch)(4inch)(6inch)316不锈钢316不锈钢316不锈钢316不锈钢316不锈钢316不锈钢316不锈钢316不锈钢C0 C2 C4 C6 D0 D2 D4 D6 E0 F03"3"3"3"4"4"4"4"3"4"(2inch)(4inch)(6inch)(2inch)(4inch)(6inch)哈氏合金C哈氏合金C哈氏合金C哈氏合金C哈氏合金C哈氏合金C哈氏合金C哈氏合金C钽钽代号安装法兰规格ABCD3"150 1b4"150 1b3"300 1b4"300 1b代号压侧结构材料法兰排气/排液阀隔离膜片灌充液2223253335316不锈钢316不锈钢316不锈钢哈氏合金C哈氏合金C316不锈钢316不锈钢316不锈钢哈氏合金C哈氏合金C316不锈钢哈氏合金C钽哈氏合金C钽硅油代号高压侧灌充液D硅油 -29℃～149℃F惰性液 -18℃～204℃P Sylthem800 -40℃～205℃代号附件和附加性能…详见附加和附加性能选型DY3051LT4E A0A22D…典型的型号规格DY3051GPT/DPT远传压力/差压变送器DY3051GPT/DPT远传压力/差压变送器为避免被测介质直接与隔离膜片接触且便于清洗，提供了一种可靠的测量方法。
霍尼韦尔SmartLine简介作为SmartLine ®产品系列的成员，STA700是一种采用先进传感器技术的高性能绝压变送器。
STA700通过将绝压与传感器芯片上的静压和温度补偿相结合，可在大范围内的静压和温度下提供极高的测量精确度和稳定性。
SmartLine 经过了充分测试，符合Experion ® PKS 标准，可提供最高水平的兼容性保证和集成能力。
SmartLine 产品可以轻松满足压力测量应用的最苛刻的要求。
同类最佳的特性：● 校验量程的精度高达0.065%● 稳定性：0.020%满量程，保持10年● 自动温度补偿● 量程比100:1● 响应时间快达100ms ● 易于使用和直观的显示功能● 外部零位、量程和组态功能● 完善的自诊断功能●基于ANSI/NFPA 70-202和ANSI/ISA 12.27.0集成双重密封设计，确保最高安全性●标准配置完全符合SIL2/3要求量程和范围限制：图1 STA700绝压变送器有丰富现场业绩的先进传感器技术2STA700智能绝压变送器700说明SmartLine 系列压力变送器均基于高性能的传感器设计。
这一个传感器实际集成了多个传感器，将过程压力测量与静态压力(DP 型号)及用于温度补偿的温度测量相结合，从而实现了最佳的总体性能。
显示表头选项标准LCD 显示表头● 模块化(可以在现场增加或拆除)● 支持HART 协议● 0、90、180 和 270 度位置调整●测量单位包括：Pa 、kPa 、MPa 、KGcm2、T orr 、ATM 、 i4H 2O 、mH 2O 、bar 、mbar 、inH 2O 、inHG 、FTH 2O 、 mmH 2O 、mmHG 和psi 等测量单位● 大屏幕显示（高9.95mm x 宽4.20mm ）2行，8个字符● 写保护提示●显示模块带有内部组态按钮，可通过内部或外部按键对变送器进行设置、调校自诊断功能SmartLine 变送器全部提供能以数字方式访问的诊断，这有助于提供可能的故障事件高级报警，从而最大限度缩减计划外停车，实现更低的整体工作成本。
以下为压阻式压力传感器型号大全，跟着小编一起来看看吧。
扩展资料：
压阻式传感器的结构：
这种传感器采用集成工艺将电阻条集成在单晶硅膜片上，制成硅压阻芯片，并将此芯片的周边固定封装于外壳之内，引出电极引线。
压阻式压力传感器又称为固态压力传感器，它不同于粘贴式应变计需通过弹性敏感元件间接感受外力，而是直接通过硅膜片感受被测压力的。
硅膜片的一面是与被测压力连通的高压腔，另一面是与大气连通的低压腔。
硅膜片一般设计成周边固支的圆形，直径与厚度比约为20～60。
在圆形硅膜片定域扩散4条P杂质电阻条，并接成全桥，其中两条位于压应力区，另两条处于拉应力区，相对于膜片中心对称。
此外，也有采用方形硅膜片和硅柱形敏感元件的。
硅柱形敏感元件也是在硅柱面某一晶面的一定方向上扩散制作电阻条，两条受拉应力的电阻条与另两条受压应力的电阻条构成全桥。
压阻式传感器是根据半导体材料的压阻效应在半导体材料的基片上经扩散电阻而制成的器件。
其基片可直接作为测量传感元件，扩散电阻在基片内接成电桥形式。
当基片受到外力作用而产生形变时，各电阻值将发生变化，电桥就会产生相应的不平衡输出。
用作压阻式传感器的基片（或称膜片）材料主要为硅片和锗片，硅片为敏感材料而制成的硅压阻传感器越来越受到人们的重视，尤其是以测量压力和速度的固态压阻式传感器应用最为普遍。
