继电保护练习题+参考答案一、判断题（共100题，每题1分，共100分）1.备自投装置在系统发生故障需要将备用电源投入时应正确动作，且只允许动作一次。

A、正确B、错误正确答案：A2.在交流电路中，阻抗包含电阻“R”和电抗“X”两部分，其中电抗“X”在数值上等于感抗与容抗的差值。

A、正确B、错误正确答案：A3.用幽默诙谐的语言作为演讲的开始，可以引发听众的好奇心，掀动其澎湃的激情，增强其昂扬的战斗意志。

A、正确B、错误正确答案：B4.在带电的电流互感器二次回路上工作时，应有专人监护，使用绝缘工具，并站在绝缘垫上。

A、正确B、错误正确答案：A5.断路器非全相保护不启动断路器失灵保护。

A、正确B、错误正确答案：B6.自耦变压器高、中压及公共绕组的三侧电流构成的分侧电流差动保护需采取防止励滋。

A、正确B、错误正确答案：B7.带负荷运行中的交流电流回路出现三相电流不平衡现象或某相无电流，可在保护屏处测量各二次绕组各相对N端电压的方法判别是否开路。

A、正确B、错误正确答案：B8.RCS-915CD保护开入量显示不能从“0”变“1”可用光耦正电源逐点点通，直至开入量位置变化，不可判断出异常点的位置。

A、正确B、错误正确答案：B9.在空载投人变压器或外部故障切除后恢复供电等情况下，有可能产生很大的励磁涌流。

A、正确B、错误正确答案：A10.人力资源开发与职业培训是两个在本质上一致，但又有一定区别的概念。

A、正确B、错误正确答案：A11.正常情况下，蓄电池组与浮充电设备并联运行，蓄电池组只承担断路器合断时的瞬间性冲击负荷，由浮充电设备承担经常直流负荷；同时以较小的电流对蓄电池组进行浮充电，以补偿其自放电损失，使蓄电池组随时处于满容量备用状态。

A、正确B、错误正确答案：A12.定值单上的变压器联结组别、额定容量及各侧电压参数应与实际一致。

A、正确B、错误正确答案：A13.“四统一”的测控装置就地方式时，远方遥控预置成功。

1、为什么说发电机的纵差动保护是发电机的主要保护?答:因为该保护能反应发电机定子绕组及其引出线的相间短路,并能快速地将其故障切除,所以它是发电机的主要保护.2、发电机内部短路时,短路点的位置对发电机纵差保护有何影响?答:发电机内部短路时,短路点越靠近机端,短路电流越大,保护动作越灵敏.反之,短路点越靠近中性点,短路电流越小.当短路电流小于发电机纵差动保护的动作电流时,保护不动作,因此,在中性点附近短路,保护有死区.3、反应发电机定子绕组匝间短路的保护方案有哪些?答:(1)单继电器式横差电流保护;(2)反应零序电压的匝间短路保护;(3)反应转子回路二次谐波电流的匝间短路保护.五、综合题1、发电机在运行中,可能出现那些故障和不正常动作状态?1、答:发电机的故障主要有定子绕组相间短路、一相匝间短路、单相接地、转子绕组一点或两点接地短路.发电机的不正常工作状态主要有定子绕组过电流,三相对称过负荷,负序过流或负序过负荷、过电压,转子绕组过负荷,汽轮发电机逆功率运行,发电机励磁电流急剧下降或消失.2、典型事故事故简述:1997年3月6日18时20分,某电厂2号机纵差动保护误动跳闸.事故分析:事故后检查发现误动原因为发电机中性点侧B相TA一个分支二次线断线,施工单位在接电流互感器的二次线时把线头扭伤,由于该电流互感器正好安装在发电机尾端,振动大,引起TA断线误动.通过以上事故简述和分析,(1)对事故的防范对策是什么?(2)有什么经验教训?防范对策:运行维护单位验收时,亦应注意TA、TV接线头有无松动,线头接线应加填弹簧圈等.经验教训:施工单位在施工时应加强责任心教育,以防止类似事故的发生.3、发电机一般应装设哪些继电保护装置?各自的作用是什么?3、答:根据发电机可能出现的故障和不正常工作状态,应装设相应的继电保护装置:(1)纵差动保护:反应发电机定子绕组及其引出线的相间短路;(2)零序保护:反应发电机定子绕组单相接地故障;(3)匝间短路保护:反应发电机定子绕组匝间短路;(4)后备保护:反应发电机外部短路引起的过电流并作为内部短路的后备保护;(5)过负荷保护:反应发电机的对称过负荷或负序过负荷;(6)反应水轮发电机突然甩负荷引起的定子绕组过电压或大容量汽轮发电机定子绕组的过电压;(7)转子回路一点接地或两点接地保护:反应发电机转子回路一点或两点接地故障;(8)失磁保护:反应发电机励磁电流部分或全部消失;(9)转子回路过负荷保护:反应容量为IOOMW及以上并采用半导体励磁的发电机转子回路过负荷;(10)逆功率保护:反应大容量汽轮发电机的逆功率运行.习题十三一、填空题1、母线的保护方式有利用( 供电元件的保护)切除母线故障,采取( 专用的母线保护)切除母线故障.2、按差动原理构成的母线保护,能够使保护动作具有( 快速性)和( 选择性).3、母线差动保护的差动继电器动作电流的整定按躲过( 外部短路)时最大不平衡电流和躲过( 最大负荷)电流计算.4、母线电流相位比较式母线差动保护,被比较相位的两个电流是(母联回路电流)和( 差动回路电流).5、母联电流相位比较式母线差动保护的主要优点是:在( 元件固定连接方式)被破坏后,内部故障时仍能保证( 选择性).6、母线不完全差动保护是指只需在有电源的元件上装设( 变比)和( 特性)完全相同的D级电流互感器.7、母线不完全差动保护由( 差动电流速断)和( 差动过电流)两部分组成.8、切除母线故障可采用的两种方式:(利用母线上其它供电元件的保护装置来切除故障)、(采用专门的母线保护).9、电流比相母线保护只与电流的( 相位)有关,而与电流的( 幅值)无关.10、双母线同时运行时的母线保护,为了选择故障母线,可采用( 母联回路电流)的双母线完全差动保护或( 差动回路电流)比较式母线差动保护.。

继电保护习题参考答案第一章1、继电保护在电力系统中的任务是什么?答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。

2、什么是故障、异常运行和事故？短路故障有那些类型？相间故障和接地故障在故障分量上有何区别？对称故障与不对称故障在故障分量上有何区别？答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。

事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。

相间故障无零序分量。

对称故障只有正序分量。

3、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。

在远处实现对相邻元件的后备保护，称为远后备保护。

4、简述继电保护的基本原理和构成方式。

答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。

构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置?答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。

6、电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

继电保护试题(含答案) 日一、填空题 :1、对继电保护装置的四项基本要求是选择性、速动性、灵敏性和可靠性。

2、电力系统发生短路故障时，通常伴有电流增大，电压降低，以及电流与电压间相位改变等现象。

3、CT 的二次绕组按三相三角形接线，它的接线系数是√3 。

4、线路发生单相接地时，零序电流滤过器的输出电流，在大接地电流系统中为 本线路的三相零序电流之和（或故障相电流），在小接地电流系统中为所有非故障线路的接地电容电流之和。

5、当PT 有三个绕组时，第三绕组开口三角电压在大接地电流系统为 100V ，，在小接地电流系统为 100/3V 。

6、在电力系统中，采用快速保护、自动重合闸装置、低周减载装置都是保证 系统稳定的重要措施。

7、变压器励磁涌流中含有很大的 非周期 分量，且波形之间出现间断角 。

8、在主变差动保护中，由于CT 的变比不能选的完全合适所产生的不平衡电流，一般用差动继电器中的平衡线圈来解决。

9、整流式仪表反映系统交流电量的 平均 值，但其表盘是按交流电量的 有效 值刻度的。

10、正常情况下，两个电流同时工作，当任一电流母线断开时，由另一电源带全部负荷，这种备用方式称为 暗备用 。

11、自动重合闸的起动方式有 不对应 起动方式和 保护 起动方式两种。

12、当系统中发电机发出的总功率大于负荷总功率时，发电机转速 加快 ，系统频率 升高 。

13、电力电缆和控制电缆敷设在同一沟道时，要分别装在沟道的两侧 ，如果分不开时，则控制电缆应敷设于电力电缆的 下面 。

14、兆欧表有三个接线柱，其标号分别为G 、L 、E ，使用时G 接 屏蔽线 ，L 接被测品 ，E 接 地 。

15、在电流相位比较式母线差动保护装置中，一般利用 差动 继电器作为启动元件，相位比较 继电器作为选择元件。

16、对负序电压继电器，用单相法模拟三种两相短路时，其刻度值为试验电压的 1/√3 倍。

17、在系统振荡过程中，系统电压最低点叫振荡中心，它位于系统综合阻抗的 1/2 处。

继电保护试题（附答案）一、选择题（每题5分，共25分）1. 下列哪种设备不是继电保护装置的基本组成部分？A. 电流互感器B. 电压互感器C. 断路器D. 继电器答案：C2. 继电保护装置按功能分类，下列哪种属于主保护？A. 过电流保护B. 零序电流保护C. 低电压保护D. 距离保护答案：D3. 下列哪种保护动作原理是基于电力系统元件的阻抗变化？A. 电流保护B. 电压保护C. 差动保护D. 距离保护答案：D4. 继电保护装置的动作时间与下列哪个因素无关？A. 故障类型B. 故障地点C. 故障切除时间D. 系统运行方式答案：B5. 下列哪种保护装置的动作信号不能传送到远方？A. 电流保护B. 差动保护C. 纵联保护D. 过电压保护答案：D二、填空题（每题5分，共25分）6. 继电保护装置应满足选择性、________、速动性和可靠性四个基本要求。

答案：灵敏性7. 电流互感器的一次侧电流与二次侧电流之间的关系为________。

答案：一次侧电流 / 变比 = 二次侧电流8. 距离保护第二段保护范围为________公里。

答案：809. 差动保护的________差动元件用于检测内部故障。

答案：方向10. 继电保护装置的动作信号可以通过________、________和________等方式传送到远方。

答案：导线、光纤、无线通信三、判断题（每题5分，共25分）11. 继电保护装置可以完全避免电力系统中的故障。

（）答案：×12. 过电流保护是一种常用的主保护。

（）答案：×13. 继电保护装置的动作时间仅与故障类型有关。

（）答案：×14. 差动保护可以检测到电力系统中的所有故障。

（）答案：×15. 继电保护装置的动作信号只能通过导线传送到远方。

（）答案：×四、简答题（每题10分，共30分）16. 请简要说明继电保护装置的基本组成部分及作用。

答案：继电保护装置的基本组成部分包括电流互感器、电压互感器、继电器和执行机构。

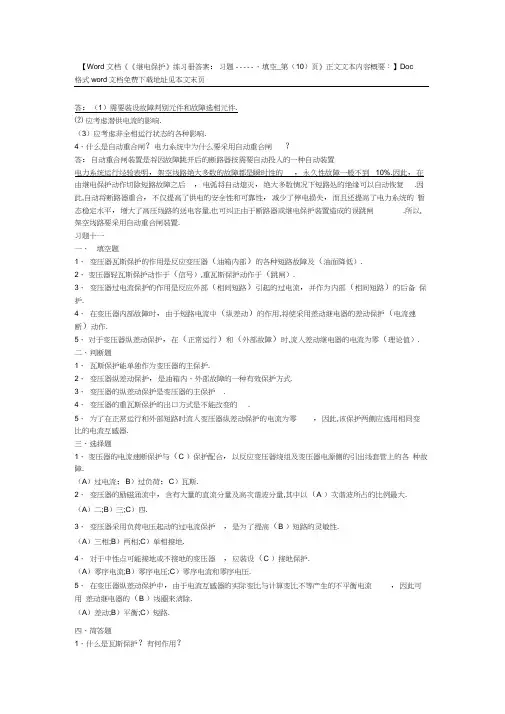

【Word 文档《《继电保护》练习册答案：习题----- 、填空_第（10）页》正文文本内容概要：】Doc格式word文档免费下载地址见本文末页答：（1）需要装设故障判别元件和故障选相元件.⑵应考虑潜供电流的影响.（3）应考虑非全相运行状态的各种影响.4、什么是自动重合闸？电力系统中为什么要采用自动重合闸？答：自动重合闸装置是将因故障跳开后的断路器按需要自动投入的一种自动装置电力系统运行经验表明，架空线路绝大多数的故障都是瞬时性的，永久性故障一般不到10%.因此，在由继电保护动作切除短路故障之后，电弧将自动熄灭，绝大多数情况下短路处的绝缘可以自动恢复.因此,自动将断路器重合，不仅提高了供电的安全性和可靠性，减少了停电损失，而且还提高了电力系统的暂态稳定水平，增大了高压线路的送电容量,也可纠正由于断路器或继电保护装置造成的误跳闸.所以,架空线路要采用自动重合闸装置.习题十一一、填空题1、变压器瓦斯保护的作用是反应变压器（油箱内部）的各种短路故障及（油面降低）.2、变压器轻瓦斯保护动作于（信号）,重瓦斯保护动作于（跳闸）.3、变压器过电流保护的作用是反应外部（相间短路）引起的过电流，并作为内部（相间短路）的后备保护.4、在变压器内部故障时，由于短路电流中（纵差动）的作用,将使采用差动继电器的差动保护（电流速断）动作.5、对于变压器纵差动保护，在（正常运行）和（外部故障）时,流入差动继电器的电流为零（理论值）.二、判断题1、瓦斯保护能单独作为变压器的主保护.2、变压器纵差动保护，是油箱内、外部故障的一种有效保护方式.3、变压器的纵差动保护是变压器的主保护.4、变压器的重瓦斯保护的岀口方式是不能改变的.5、为了在正常运行和外部短路时流入变压器纵差动保护的电流为零，因此,该保护两侧应选用相同变比的电流互感器.三、选择题1、变压器的电流速断保护与（C ）保护配合，以反应变压器绕组及变压器电源侧的引岀线套管上的各种故障.（A）过电流；B）过负荷；C）瓦斯.2、变压器的励磁涌流中，含有大量的直流分量及高次谐波分量,其中以（A ）次谐波所占的比例最大.（A）二;B）三;C）四.3、变压器采用负荷电压起动的过电流保护，是为了提高（B ）短路的灵敏性.（A）三相;B）两相;C）单相接地.4、对于中性点可能接地或不接地的变压器，应装设（C ）接地保护.（A）零序电流;B）零序电压;C）零序电流和零序电压.5、在变压器纵差动保护中，由于电流互感器的实际变比与计算变比不等产生的不平衡电流，因此可用差动继电器的（B ）线圈来消除.（A）差动;B）平衡;C）短路.四、简答题1、什么是瓦斯保护？有何作用？答:利用变压器油箱内部故障时产生气体来实现的保护，称为瓦斯保护.它的作用是反应油箱内部故障及油面降低.其中轻瓦斯保护作用于信号，重瓦斯保护作用于跳闸2、如何判断变压器瓦斯保护动作的原因和故障的性质 ？答:不能.因为瓦斯保护只能反应油箱内部的 .故障，不能反应油箱外部的故障.纵差动保护虽然能反应 油箱内部和外部的故障，但对油箱内部轻微的故障(如绕组的匝间短路且短路匝数很少)有可能不动作， 而重瓦斯保护却能灵敏地动作.因此，二者不能相互代替.4、 变压器的励磁涌流有哪些特点？答:(1)其最大值很大，可达变压器额定电流的6~8倍.(2) 含有大量的直流分量和高次谐波分量，其中以二次谐波分量占的比例最大.(3) 其波形有间断角.5、 变压器相间短路的后备保护可采用哪些保护方案？ 答:变压器后备保护可采用以下几种保护方案： (1)过电流保护；⑵低电压起动的过电流保护；⑶复合电压起动的过电流保护；(4) 负序电流及单相式低电压起动的过电流保护 ； 答:瓦斯保护动作后，应从气体继电器上部排气口收集气体进行分析.根据气体的数量、颜色、化学成分、 是否可燃等来判断保护动作的原因和故障的性质 .3、变压器的瓦斯保护和纵差动保护能否相互代替?为什么？。

(4)由于零序方向继电器交流回路平时没有零序电流和零序电压,回路断线不易被发现;当继电器零序电压取自电压互感器开口三角侧时,也不易用较直观的模拟方法检查其方向的正确性,因此较容易因交流回路有问题而使得在电网故障时造成保护拒绝动作和误动作.习题六填空题1、距离保护是反应( 故障点到保护安装处)的距离,并根据距离的远近确定( 动作时间)的一种保护.2、方向阻抗继电器既能测量( 故障点的远近),又能判别( 故障方向).3、在R、X复数平面上,动作特性圆圆周过坐标原点的阻抗继电器有( 方向阻抗继电器),圆周包含坐标原点的阻抗继电器有( 全阻抗继电器和偏移特性阻抗继电器).4、三段距离保护的原理框图由( 测量回路启动回路)、( 逻辑回路)三部分组成.5、阻抗继电器根据比较原理的不同分为(幅值比较式)和( 相位比较式)两类.6、系统振荡对距离保护( I、II )段有影响,对( III )段没影响.7、阻抗继电器受系统振荡影响的程度取决于两个因素,即( 保护的安装地点)和( 阻抗继电器的特性)8、为防止系统振荡引起距离保护误动,对距离保护( I、II )段加( 振荡闭锁)回路.9、阻抗继电器通常采用( 00 )接线方式,该接线方式的优点是测量阻抗与(故障类型)无关,且基本不随运行方式变化.10、被保护范围末端短路时的短路电流(大)于阻抗继电器的精度工作电流时,阻抗继电器动作阻抗的误差才能小于( 10%判断题1、全阻抗继电器动作没有方向性.2、方向阻抗继电器的动作阻抗与测量阻扰的阻抗角无关.3、偏移特性阻抗继电器没有电压死区.4、全阻抗继电器受故障点过渡电阻的影响比方向阻抗继电器大.5、阻抗继电器的动作阻扰与流过继电器的电流的大小无关.三、简答题1、什么是距离保护？答:距离保护是反映故障点至保护安装地点之间的距离(或阻抗),并根据距离的远近而确定动作时间的一种保护装置.2、什么是阻抗继电器？答:阻抗继电器是距离保护装置的核心元件,其主要作用是测量短路点到保护安装地点之间的阻抗,并与整定值进行比较,以确定保护是否应该动作.四、综合题反映相间短路的阶段式距离保护与阶段式电流保护相比,有哪些优点？答: 突出的优点是灵敏性好.距离I段可保护被保护线路全长的80%~85%,且保护范围不随运行方式变化;距离Ⅱ段的保护范围也较电流Ⅱ段大,且保护范围基本上不随运行方式变化;距离Ⅲ段也因阻抗继电器同时反应电流增大和电压降低而比电流Ⅲ段灵敏.计算题1.有一方向阻抗继电器,其整定阻抗为若测量阻抗为,试问该继电器能否动作为什么？解:如下图所示,对应于时该方向阻抗继电器的动作阻抗为该继电器不会动作2、有一方向阻抗继电器,若正常运行时的测量阻抗为要使该向阻抗继电器在正常运行时不动作,则整定阻抗最大不能超过多少？解:为了使该方向阻抗继电器在正常运行时不动作,其对应于时的动作阻抗,又知其,如下图所示,整定阻抗最大不能超过习题七一、填空题1、阻抗继电器的执行元件越( 灵敏),其精确工作电流越(小).2、故障点的过渡电阻,一般使测量阻抗( 偏大),保护范围( 缩小).3、故障点的过渡电阻主要是( 电弧)电阻,因此在故障瞬间,过渡电阻( 较小).4、反应接地故障的A相阻抗继电器,应为(为(5、三种圆特性的阻抗继电器中,( 方向阻抗继电器)受过渡电阻的影响最大,( 全阻抗继电器)受过渡电阻的影响最小.'二、判断题1、采用00接线方式的阻抗继电器相间短路时的测量阻扰与故障类型无关.( √ )2、故障点过渡电阻对距离保护I段影响较小.3、系统振荡时距离保护I、II、III段均有可能误动.4、距离保护接线复杂,可靠性比电流保护高,这也是它的主要优点.5、长线路的测量阻抗受故障点过渡电阻的影响比短线路大.三、选择题。

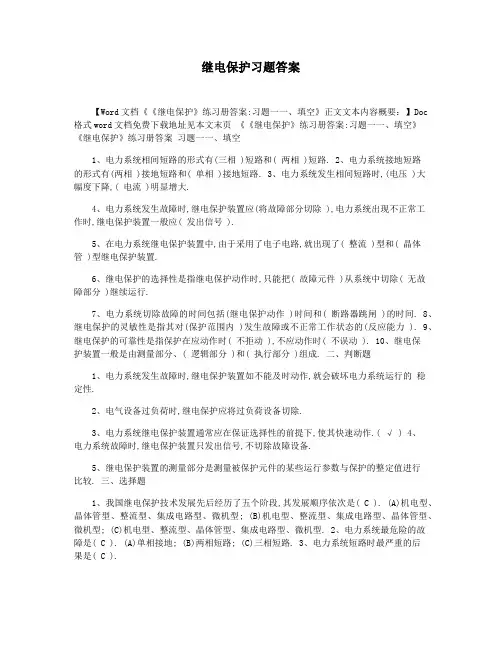

继电保护习题答案【Word文档《《继电保护》练习册答案:习题一一、填空》正文文本内容概要：】Doc 格式word文档免费下载地址见本文末页《《继电保护》练习册答案:习题一一、填空》《继电保护》练习册答案习题一一、填空1、电力系统相间短路的形式有(三相 )短路和( 两相 )短路.2、电力系统接地短路的形式有(两相 )接地短路和( 单相 )接地短路. 3、电力系统发生相间短路时,(电压 )大幅度下降,( 电流 )明显增大.4、电力系统发生故障时,继电保护装置应(将故障部分切除 ),电力系统出现不正常工作时,继电保护装置一般应( 发出信号 ).5、在电力系统继电保护装置中,由于采用了电子电路,就出现了( 整流 )型和( 晶体管 )型继电保护装置.6、继电保护的选择性是指继电保护动作时,只能把( 故障元件 )从系统中切除( 无故障部分 )继续运行.7、电力系统切除故障的时间包括(继电保护动作 )时间和( 断路器跳闸 )的时间. 8、继电保护的灵敏性是指其对(保护范围内 )发生故障或不正常工作状态的(反应能力 ). 9、继电保护的可靠性是指保护在应动作时( 不拒动 ),不应动作时( 不误动 ). 10、继电保护装置一般是由测量部分、( 逻辑部分 )和( 执行部分 )组成. 二、判断题1、电力系统发生故障时,继电保护装置如不能及时动作,就会破坏电力系统运行的稳定性.2、电气设备过负荷时,继电保护应将过负荷设备切除.3、电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作.( √ )4、电力系统故障时,继电保护装置只发出信号,不切除故障设备.5、继电保护装置的测量部分是测量被保护元件的某些运行参数与保护的整定值进行比较. 三、选择题1、我国继电保护技术发展先后经历了五个阶段,其发展顺序依次是( C ). (A)机电型、晶体管型、整流型、集成电路型、微机型; (B)机电型、整流型、集成电路型、晶体管型、微机型; (C)机电型、整流型、晶体管型、集成电路型、微机型.2、电力系统最危险的故障是( C ). (A)单相接地; (B)两相短路; (C)三相短路. 3、电力系统短路时最严重的后果是( C ).(A)电孤使故障设备损坏; (B)使用户的正常工作遭到破坏; (C)破坏电力系统运行的稳定性. 4、继电保护的灵敏系数Klm要求( C ) (A)Klm<1;B) Klm=1;C) Klm>1.5、线路保护一般装设两套,两套保护的作用是( B ).(A)主保护; (B)一套为主保护,另一套为后备保护; (C)后备保护.6、对于反应故障时参数增大而动作的继电保护,计算继电保护灵敏系数时,应用( A )(A)保护区末端金属性短路;B)保护区首端金属性短路; (C)保护区内任何一点金属性短路.7、对于过电流保护,计算保护灵敏系数时,应用( B ).(A)三相短路; (B)两相短路; (C)三相或两相短路都可以.8、对于反应故障时参数减小而动作的继电保护,计算灵敏系数时应用( A ) (A)故障参数的最大计算值; (B)故障参数的最小计算值; (C)两者都可以. 四、简答题1、电力系统短路可能产生什么样后果? 答:可能产生的后果是:(1)故障点的电弧使故障设备损坏;(2)比正常工作电流大得多的短路电流产生热效应和电动力效应,使故障回路中的设备遭到伤害; (3)部分电力系统的电压大幅度下降,使用户正常工作遭到破坏,影响产品质量;(4)破坏电力系统运行的稳定性,引起振荡,甚至使电力系统瓦解,造成大面积停电的恶性事故. 2、继电保护的基本任务是什么?答:(1)当电力系统出现故障时,继电保护装置应快速、有选择地将故障元件从系统中切除,使故障元件免受损坏,保证系统其他部分继续运行;(2)当系统出现不正常工作状态时,继电保护应及时反应,一般发出信号,通知值班人员处理.在无值班人员情况下,保护装置可作用于减负荷或跳闸.【Word文档《《继电保护》练习册答案:习题一一、填空_第(2)页》正文文本内容概要：】Doc格式word文档免费下载地址见本文末页3、后备保护的作用是什么?何谓近后备保护和远后备保护?答:后备保护的作用是电力系统发生故障时,当主保护或断路器拒动,由后备保护以较长的时间切除故障,从而保证非故障部分继续运行.近后备保护是在保护范围内故障主保护拒动时,首先动作的后备保护.远后备保护是保护或断路器拒动时,靠近电源侧的相邻线路保护实现后备作用的保护.4、利用电力系统正常运行和故障时参数的差别,可以构成哪些不同原理的继电保.. 护?答:可以构成的继电保护有:(1)反应电流增大而动作的过电流保护; (2)反应电压降低而动作的低电压保护; (3)反应故障点到保护安装处距离的距离保护;(4)线路内部故障时,线路两端电流相位发生变化的差动保护. 习题二一、填空1、互感器一、二次绕组的同极性端子标记通用( L1、 K1 )为同极性,( L2、K2 )为同极性. 2、测量变换器的隔离是把互感器的(有一点接地的二次绕组 )与继电保护的( 逻辑回路 )隔离.3、电磁式继电器是利用电磁铁的(铁芯 )与( 衔铁 )间的吸引作用而工作的继电器.4、时间继电器的动作时间是从( 线圈上加上规定电压值 )的瞬间起至继电器( 延时触点闭合 )的瞬间止所经历的时间.5、继电器的( 返回参数 )与( 动作参数 )之比,称为返回系数. 二、判断题1、测量变换器的作用就是改变所需测量的电气量.2、利用对称分量滤过器,可以判断电力系统是否出现不对称故障.3、电力系统发生不对称相间短路时,可将其短路电流分解为正序分量、负序分量和零序分量.4、当正序电压输入负序电压滤过器时,其输出电压等于零.5、能使电流继电器从释放状态改变至动作状态的最大电流称为继电器的动作电流.三、选择题1、互感器二次侧应有安全可靠的接地,其作用是( B ). (A)便于测量时形成回路;(B)以防互感器一、二次绕组绝缘破坏时,高电压对二次设备及人身的危害; (C)泄漏雷电流.2、继电保护用互感器一次电压(或电流〉的正方向规定为( C ). (A)从无\端指向有\端; (B)任何一端指向另一端; (C)从有\端指向无\端.3、电流变换器是( C ).(A)一次输入电压,二次输出电压; (B)一次输入电流,二次输出电流; (C)一次输入电流,二次输出电压. 4、零序分量滤过器的作用是( A ).(A)获取零序分量; (B)消除零序分量; (C)获取正、负分量. 5、过电流继电器的动作电流( A )返回电流. (A)大于;B)小于;C)等于. 四、简答题1、继电保护装置用互感器的二次侧为什么要可靠接地?答:互感器的二次侧都应有可靠的保安接地,以防互感器的一、二次绕组间绝缘损坏时,高电压从一次绕组窜入二次绕组对二次设备及人身造成危害. 2、测量变换器的作用是什么? 答:其作用是:(1)电路的隔离.互感器二次绕组必须安全接地,而继电保护的逻辑回路不许接地,因此需要通过测量变换器将它们从电气上进行隔离;(2)电量的变换.将互感器二次侧的电气量变小,或将电流互感器的二次电流变换为电压,以适应保护测量回路的需要;(3)定值的调整.借助于测量变换器一次绕组或二次绕组抽头的改变,实现保护整值的调整,或扩大整定值的范围.3、简述电磁式继电器的基本工作原理.答:当继电器线圈中通入电流Ik时,产生磁通, 经铁芯、衔铁和气隙形成回路,衔铁被磁化,产生电磁力Fem,当Fem克服弹簧反作用力,衔铁被吸起,并带动触点接通. 说明中间继电器的作用.答:(1)提供足够数量的触点,以便同时控制不同的电路; (2)增加触点容量,以便接通和断开较大电流的电路; (3)提供必要的延时特性,以满足继电保护及自动装置的要求. 五、综合题1、何谓负序电流滤过器?目前使用的负序电流滤过器有哪几种形式? 答:电力系统正常且对称运行时,无负序分量出现.当电力系统发生故障时,总会出现负序分量,即便是三相对称短路在短路开始瞬间也会出现负序分量.利用这一特点,即可构成灵敏度很高的负序电流保护.负序电流滤过器就是能将故障电流中的负序电流滤取出来供给继电保护用的一种专门器件.【Word文档《《继电保护》练习册答案:习题一一、填空_第(3)页》正文文本内容概要：】Doc格式word文档免费下载地址见本文末页负序电流滤过器的形式很多,常用的有:(1)电流变换器(TA)和电抗变压器(TL)组合构成的负序电流滤过器; (2)两电流变换器构成的负序电流滤过器; (3)两电抗变压器构成的负序电流滤过器; (4)三相全对称三电抗变压器构成的负序电流滤过器; (5)集成电路中电运算放大器构成的负序电流滤过器; (6)微机保护中由算法、数字滤波器形成的负序电流滤过器等. 习题三一、填空题1、瞬时电流速断保护的选择性是靠( 动作电流的整定 )获得的,保护范围被限制在( 被保护线路 )以内 .2、瞬时电流速断保护的保护范围随( 运行方式 )和( 故障类型 )而变.3、本线路限时电流速断保护的保护范围一般不超过相邻下一线路的( 瞬时电流速断 )保护的保护范围,故只需带( 0.5s )延时即可保证选择性.4、为使过电流保护在正常运行时不误动作,其动作电流应大于( 最大负荷电流 );为使过电流保护在外部故障切除后能可靠地返回,其返回电流应大于(最大负荷电流 ).5、为保证选择性,过电流保护的动作时限应按( 阶梯 )原则整定,越靠近电源处的保护,时限越( 长).6、线路三段式电流保护中,( 限时电流速断 )保护为主保护,(定时限过电流 )保护为后备保护. 二、判断题1、瞬时电流速断保护在最小运行方式下保护范围最小.2、限时电流速断保护必须带时限,才能获得选择性.3、三段式电流保护中,定时限过电流保护的保护范围最大.4、越靠近电源处的过电流保护,时限越长.5、保护范围大的保护,灵敏性好.6、限时电流速断保护可以作线路的主保护(√ )7、瞬时电流速断保护的保护范围不随运行方式而改变. 8、三段式电流保护中,定时限过电流保护的动作电流最大 9、瞬时电流速断保护的保护范围与故障类型无关.10、限时电流速断保护仅靠动作时限的整定即可保证选择性 (* ) 三、选择题1、瞬时电流速断保护的动作电流应大于( A ).(A)被保护线路末端短路时的最大短路电流; (B)线路的最大负载电流; (C)相邻下一线路末端短路时的最大短路电流.2、瞬时电流速断保护的保护范围在( C )运行方式下最小. (A)最大; (B)正常;C)最小.3、定时限过电流保护的动作电流需要考虑返回系数,是为了( B ) (A)提高保护的灵敏性; (B)外部故障切除后保护可靠返回; (C)解决选择性.4、若装有定时限过电流保护的线路,其末端变电所母线上有三条出线,各自的过电..流保护动作时限分别为1.5s、0.5、1s,则该线路过电流保护的时限应整定为(B )(A)1.5S;B)2S;C)3.5S;5、三段式电流保护中,( B )是主保护.(A)瞬时电流速断保护;(B)限时电流速断保护; (C)定时限过电流保护.四、简答题1、简述瞬时电流速断保护的优缺点. 答:优点:简单可靠、动作迅速.缺点:不能保护本线路全长,故不能单独使用,另外,保护范围随运行方式和故障类型而变化. 2、瞬时电流速断保护中采用中间继电器的作用是什么?答:(1)由于电流继电器的触点容量小,不能直接接通跳闸回路,采用中间继电器可扩大前级电流继电器的触点容量;(2)考虑到在装有管型避雷器的输电线路上,当出现大气过电压使两相或三相避雷器同时放电时,将造成短时间的相间短路,采用有延时O.06~0.08 s的中间继电器,增大了保护的动作时间,从时间上躲过避雷器放电,避免了在上述情况下,瞬时电流速断保护误动作.3、为什么过电流保护的动作电流要考虑返回系数,而瞬时电流速断保护及限时电流速断保护则不考虑?答:过电流保护的动作电流考虑返回系数,是为了使保护在外部故障切除后能可靠地返回,若不考虑返回系数,则由于过电流保护的动作电流较小,返回电流也较小,在外部故障切除后,电流恢复到,IL.max可能大于返回电流而不返回.而瞬时电流速断保护在外部故障时根本不会动作,当然也就不存在返回的问题.至于限时电流速断保护在外部故障时可能动作,但因它的动作电流较大,相应的返回电流也较大,因此,当外部故障切除后恢复到IL.max时一定能自行返回.【Word文档《《继电保护》练习册答案:习题一一、填空_第(4)页》正文文本内容概要：】Doc格式word文档免费下载地址见本文末页习题四一、填空题1、功率方向继电器既可按( 相位比较原理 )构成,也可按( 幅值比较原理 )构成.2、LG-11型功率方向继电器无电压死区,因为它有( 记忆 )回路,该回路是一个( LC串联谐振 )回路. 3、方向过电流保护主要由以下三个元件组成:( 电流测量元件 )、( 功率方向元件 )、( 时间元件 ). 4、功率方向继电器接线方式,是指它与( 电流互感器 )和( 电压互感器 )的接线方式. 5、电网中发生( 不对称短路 )时,非故障相中仍有电流流过,此电流称为非故障相电流. 二、判断题1、功率方向继电器能否动作,与加给它的电压、电流的相位差无关.2、功率方向继电器可以单独作为线路保护.3、采用900接线的功率方向继电器,两相短路时无电压死区.4、功率方向继电器电流线圈、电压线圈的同极性端子无关紧要. 5、LG-11型功率方向继电器无电压死区. 三、选择题1、双侧电源线路的过电流保护加方向元件是为了( A ). (A)解决选择性;B)提高灵敏性;C)提高可靠性.2、双侧电源线路的瞬时电流速断保护为提高灵敏性,方向元件应装在( B ). (A)动作电流大的一侧; (B)动作电流小的一侧; (C)两侧.3、有一按900接线方式接线的功率方向继电器,当( B ) (A)B)C)4、按900接线的功率方向继电器,若线路短路阻抗角为则三相短路时为(B ) (A)B)C)5、双侧电源电网中,母线两侧方向过电流保护的方向元件在( A )可以省去. (A)该保护的时限较长时 (B)该保护的时限较短时感谢您的阅读，祝您生活愉快。

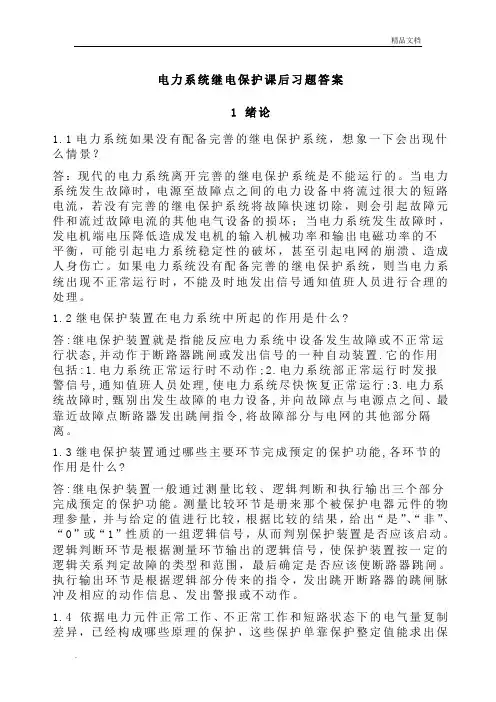

电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

习题四一、填空题1、功率方向继电器既可按( 相位比较原理)构成,也可按( 幅值比较原理)构成.2、LG-11型功率方向继电器无电压死区,因为它有( 记忆)回路,该回路是一个( LC串联谐振)回路.3、方向过电流保护主要由以下三个元件组成:( 电流测量元件)、( 功率方向元件)、( 时间元件).4、功率方向继电器接线方式,是指它与( 电流互感器)和( 电压互感器)的接线方式.5、电网中发生( 不对称短路)时,非故障相中仍有电流流过,此电流称为非故障相电流.二、判断题1、功率方向继电器能否动作,与加给它的电压、电流的相位差无关.2、功率方向继电器可以单独作为线路保护.3、采用900接线的功率方向继电器,两相短路时无电压死区.4、功率方向继电器电流线圈、电压线圈的同极性端子无关紧要.5、LG-11型功率方向继电器无电压死区.三、选择题1、双侧电源线路的过电流保护加方向元件是为了( A ).(A)解决选择性;B)提高灵敏性;C)提高可靠性.2、双侧电源线路的瞬时电流速断保护为提高灵敏性,方向元件应装在( B ).(A)动作电流大的一侧; (B)动作电流小的一侧; (C)两侧.3、有一按900接线方式接线的功率方向继电器,当( B )(A)B)C)4、按900接线的功率方向继电器,若线路短路阻抗角为则三相短路时为(B )(A)B)C)5、双侧电源电网中,母线两侧方向过电流保护的方向元件在( A )可以省去.(A)该保护的时限较长时(B)该保护的时限较短时(C)两侧保护的时限相等时四、简答题1、何谓功率方向继电器的电压"死区"?采用整流型功率方向继电器有没有电压"死区"?为什么?答:当保护安装处附近发生金属性三相短路时,母线残余电压接近于零,即Uk≈0,继电器的动作条件不成立,继电器将不能正确动作,靠近保护安装处的这段范围,称为功率方向继电器的电压"死区".整流型功率方向继电器LG一11,没有电压"死区",因为它有"记忆"回路.2、何谓功率方向继电器的"潜动"?答:从理论上讲,对功率方向继电器来说,当两个量中只有一个量加入继电器时,极化继电器KP线圈两端的电压为零,继电器不应动作.但实际上,由于比较回路中各元件参数不会完全对称,KP线圈两端将有电压,继电器可能动作,这称为整流型功率方向继电器的"潜动".3、相间短路保护用功率方向继电器采用900接线方式,其优点有哪些?答:(1)不论发生三相短路还是两相短路,继电器均能正确判断故障方向;(2)适当选择功率方向继电器的内角,可以使继电器工作与接近最灵敏状态;(3)在两相短路时,加在继电器上的电压为故障相与非故障相之间的电压,其值较大,不会有电压"死区".习题五一、填空题1、中性点直接接地电网发生单相接地短路时,零序电压最高值在( 接地故障点)处,最低值在( 变压器接地中性点)处.2、三段式零序电流保护由瞬时零序电流速断保护、( 限时零序电流速断)保护和( 零序过电流)保护组成.3、零序电流速断保护与反应相间短路的电流速断保护比较,其保护区( 长),而且( 稳定).4、零序过电流保护与反应相间短路的过电流保护比较,其灵敏性( 高),动作时限( 短).5、绝缘监视装置给出信号后,用( 依次断开线路)方法查找故障线路,因此该装置适用于( 出线较少)的情况.二、判断题1、中性点非直接接地电网发生单相接地时,线电压将发生变化.. 2、出线较多的中性点不接地电网发生单相接地时,故障线路保护安装处流过的零序电容电流比非故障线路保护安装处流过的零序电容电流大得多.3、中性点直接接地电网发生接地短路时,故障点处零序电压最低.(* )4、绝缘监视装置适用于母线出线较多的情况.5、中性点不接地电网发生单相接地时,故障线路保护通过的零序电流为本身非故障相对地电容电流之和.三、选择题1、中性点不接地电网的三种接地保护中,( A )是无选择性的.。
