Hysys计算中的一些技巧

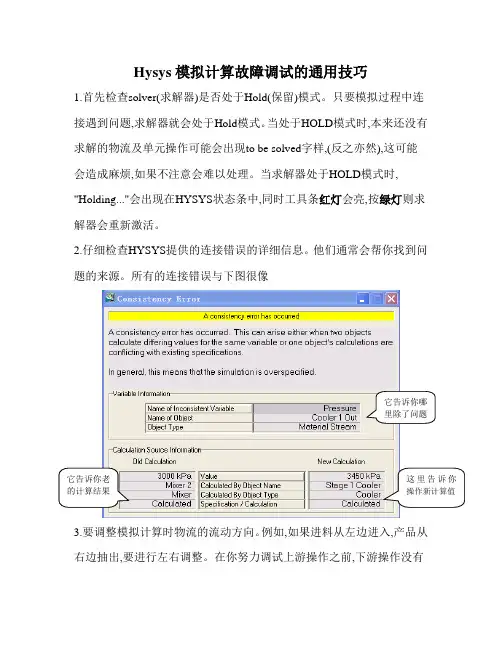

Hysys 模拟计算故障调试的通用技巧1.首先检查solver(求解器)是否处于Hold(保留)模式。

只要模拟过程中连接遇到问题,求解器就会处于Hold 模式。

当处于HOLD 模式时,本来还没有求解的物流及单元操作可能会出现to be solved 字样,(反之亦然),这可能会造成麻烦,如果不注意会难以处理。

当求解器处于HOLD 模式时, "Holding..."会出现在HYSYS 状态条中,同时工具条红灯会亮,按绿灯则求解器会重新激活。

2.仔细检查HYSYS 提供的连接错误的详细信息。

他们通常会帮你找到问题的来源。

所有的连接错误与下图很像3.要调整模拟计算时物流的流动方向。

例如,如果进料从左边进入,产品从右边抽出,要进行左右调整。

在你努力调试上游操作之前,下游操作没有错误这是非常重要的。

3. Always debug simulations in the direction of the process flow. Forexample, if the feed streams enter on the left and product streamsexit on the right, debug from left to right. It is important thatdownstream operations be error-free before you attempt todebug upstream operations.4. HYSYS Workbook是非常方便的调试工具。

你能够迅速地判定哪些模拟变量是用户规定的(蓝色),哪些变量是计算生成的(黑色)。

要记住Workbook要准确描述实际的条件,求解器不能处于HOLD模式。

5.要确保所有必需的物流已经全部被规定。

所有塔的进料物流,所有过程的进料已经全部定义完成,要确保所有循环操作的出口物流已经定义。

6.在调试HYSYS模拟计算时要充分利用HYSYS的状态窗口和跟踪窗口。

HYSYS应用基础教程 应用基础教程 -17-
第一章 HYSYS入门 入门
练习题3： 练习题
对物流GasWell 2执行 执行P-T闪蒸计算，设置压力为 闪蒸计算， 对物流 执行 闪蒸计算 7500kpa; 温度为 温度为10ºC; 请问汽化分率是多少？ 请问汽化分率是多少？ 对物流GasWell 2执行露点计算，设置压力为 执行露点计算， 对物流 执行露点计算 7500kpa; 请问露点温度为多少？ 请问露点温度为多少？ 对物流GasWell 2执行泡点计算，设置压力为 对物流 执行泡点计算， 执行泡点计算 7500kpa; 请问泡点温度为多少？ 请问泡点温度为多少？ 按下所示数据完成物流条件…… 按下所示数据完成物流条件
HYSYS应用基础教程 应用基础教程
-10-
第一章 HYSYS入门 入门
建流体包： 建流体包
选物性方法
•
气相） 状态方程（气相）
3
• 活度系数（液相） 液相）
进入模拟环境
HYSYS应用基础教程 应用基础教程
-11-
第一章 HYSYS入门 入门
建流体包： 建流体包
•导出流体包 导出流体包 Gasplant.fpk •导入流体包 导入流体包 Gasplant.fpk •查看 删除 复制 查看/删除 查看 删除/复制 流体包。 流体包。
•
主流程
• 子流程 • 塔流程
HYSYS应用基础教程 应用基础教程
-5-
第一章 HYSYS入门 入门
Hysys构成： 构成： 构成
Fluid Package EOS Component Rxn Manager Define Rxns Main Flowsheet
Sub-flowsheet

第一章 HYSYS入门
文件操作：
•New：新建工况 •Open：打开工况 •Save：保存文件 •Save As：另存 •Close Case： 关闭当前工况 •Exit：退出Hysys
HYSYS应用基础教程
-13-
第一章 HYSYS入门
练习题1：
对照C7 、C7+和C8的属性： C7 C7+
用工作薄找下列值：
GasWell 3在6000kpa下的泡点温度。 GasWell 1在4000kpa下的露点温度。
HYSYS应用基础教程
-24-
第一章 HYSYS入门
探 讨：
由于GasWell 3的组份列表当中包含一些水， 所以不能用相图工具执行物流在各种压力下 的泡点和露点计算；所以，请用属性表工具 完成压力从100kpa到10000kpa的泡点和露 点曲线。
数据类型：
Hysys有四大数据类型，分别是组分数据、物性方 法、物流数据以及单元操作模块： 组分数据： 装置设备及管道当中存在的物质 物流数据： 包括物流的流量、温度、压力以及携带多少能量 单元操作模块： 就是指生产设备的操作参数及尺寸等。 物性计算方法： 是一些化工热力学方程。
-22-
第一章 HYSYS入门
属 性 表：
考察GasWell2 的质量密度在压 力2500KPa,5000 KPa,7500KPa和 9000KPa 下随温 度变化的情况：
热键Ctrl+U…
HYSYS应用基础教程
-23-
第一章 HYSYS入门
练习题6：
用相图找下列点：
GasWell 1的临界点。 GasWell 1的临界凝结点。 GasWell 3在6000kpa下的泡点温度。 GasWell 1在4000kpa下的露点温度。

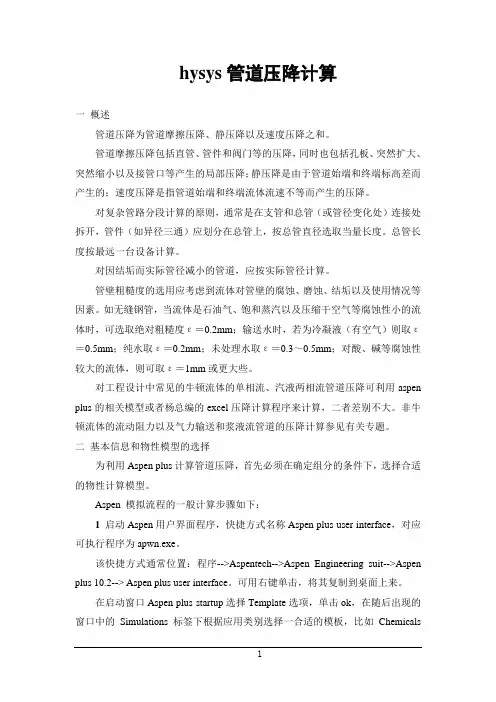

hysys管道压降计算一概述管道压降为管道摩擦压降、静压降以及速度压降之和。

管道摩擦压降包括直管、管件和阀门等的压降，同时也包括孔板、突然扩大、突然缩小以及接管口等产生的局部压降；静压降是由于管道始端和终端标高差而产生的；速度压降是指管道始端和终端流体流速不等而产生的压降。

对复杂管路分段计算的原则，通常是在支管和总管（或管径变化处）连接处拆开，管件（如异径三通）应划分在总管上，按总管直径选取当量长度。

总管长度按最远一台设备计算。

对因结垢而实际管径减小的管道，应按实际管径计算。

管壁粗糙度的选用应考虑到流体对管壁的腐蚀、磨蚀、结垢以及使用情况等因素。

如无缝钢管，当流体是石油气、饱和蒸汽以及压缩干空气等腐蚀性小的流体时，可选取绝对粗糙度ε＝0.2mm；输送水时，若为冷凝液（有空气）则取ε＝0.5mm；纯水取ε＝0.2mm；未处理水取ε＝0.3～0.5mm；对酸、碱等腐蚀性较大的流体，则可取ε＝1mm或更大些。

对工程设计中常见的牛顿流体的单相流、汽液两相流管道压降可利用aspen plus的相关模型或者杨总编的excel压降计算程序来计算，二者差别不大。

非牛顿流体的流动阻力以及气力输送和浆液流管道的压降计算参见有关专题。

二基本信息和物性模型的选择为利用Aspen plus计算管道压降，首先必须在确定组分的条件下，选择合适的物性计算模型。

Aspen 模拟流程的一般计算步骤如下：1启动Aspen用户界面程序，快捷方式名称Aspen plus user interface，对应可执行程序为apwn.exe。

该快捷方式通常位置：程序-->Aspentech-->Aspen Engineering suit-->Aspen plus 10.2--> Aspen plus user interface。

可用右键单击，将其复制到桌面上来。

在启动窗口Aspen plus startup选择Template选项，单击ok，在随后出现的窗口中的Simulations标签下根据应用类别选择一合适的模板，比如Chemicalswith Metric Units，适用于化学品制造工业，计算中采用公制单位。
