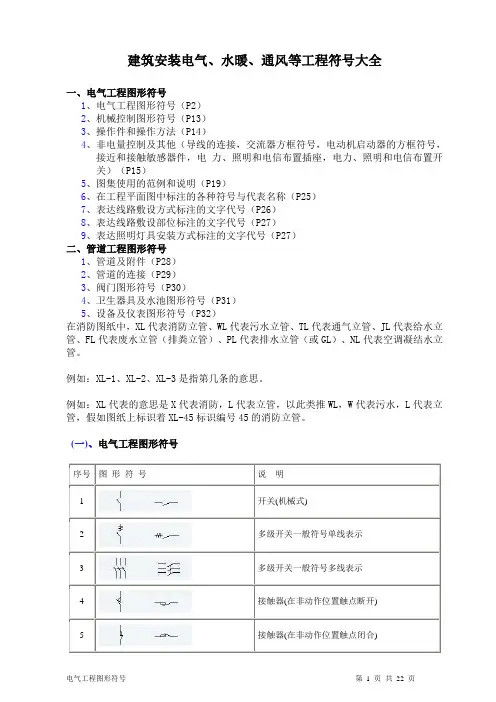

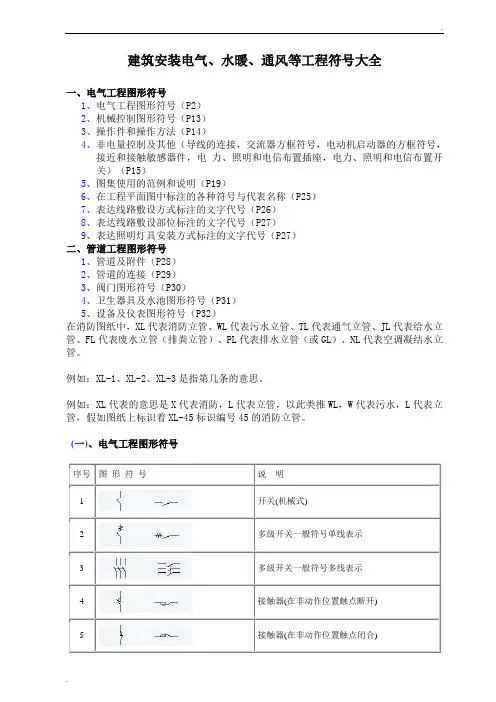

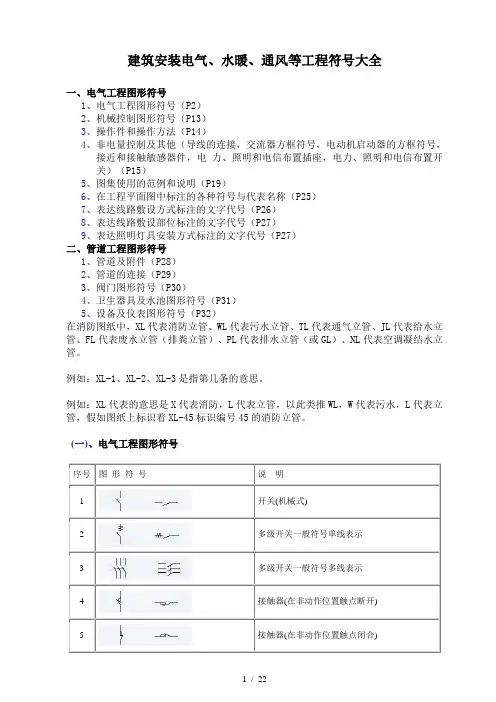

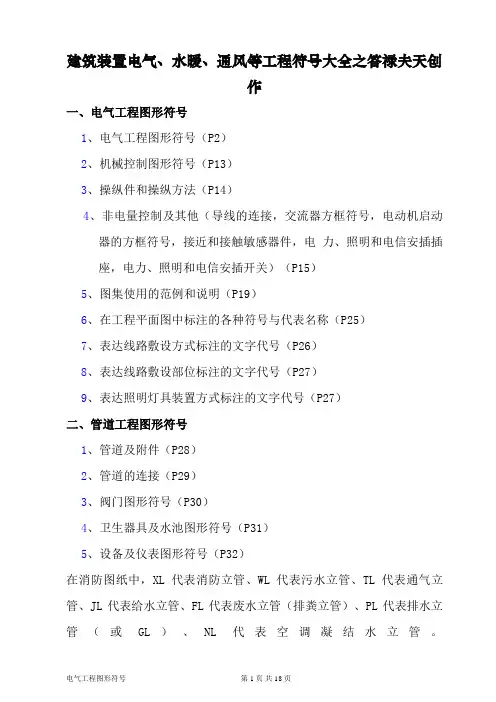

建筑安装电气、水暖、通风等工程符号大全
一、电气工程图形符号
1、电气工程图形符号（P2）
2、机械控制图形符号（P13）
3、操作件和操作方法（P14）
4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符
号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）
5、图集使用的范例和说明（P19）
6、在工程平面图中标注的各种符号与代表名称（P25）
7、表达线路敷设方式标注的文字代号（P26）
8、表达线路敷设部位标注的文字代号（P27）
9、表达照明灯具安装方式标注的文字代号（P27）
二、管道工程图形符号
1、管道及附件（P28）
2、管道的连接（P29）
3、阀门图形符号（P30）
4、卫生器具及水池图形符号（P31）
5、设备及仪表图形符号（P32）
(一)、电气工程图形符号
序号图形符号说明
1 开关(机械式)
2 多级开关一般符号单线表示
3 多级开关一般符号多线表示
4 接触器(在非动作位置触点断开)
5 接触器(在非动作位置触点闭合)
6 负荷开关(负荷隔离开关)
7 具有自动释放功能的负荷开关
8 熔断器式断路器
9 断路器
10 隔离开关
11 熔断器一般符号
12 跌落式熔断器
13 熔断器式开关
14 熔断器式隔离开关
15 熔断器式负荷开关
序号图形符号说明
16 当操作器件被吸合时延时闭合的动合触点
17 当操作器件被释放时延时闭合的动合触点
18 当操作器件被释放时延时闭合的动断触点
19 当操作器件被吸合时延时闭合的动断触点
20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点
21 按钮开关(不闭锁)
22 旋钮开关、旋转开关(闭锁)
23 位置开关,动合触点限制开关,动合触点
24 位置开关,动断触点限制开关,动断触点
序号图形符号说明
31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点
32 座(内孔的)或插座的一个极
(一)电气工程图形符号--续表
序号图形符号说明
61 指示仪表(星号必须按规定予以代表)
62 电压表
63 电流表
64 无功电流表
65 最大需量指示器(由一台积算仪表操作的)
66 无功功率表
67 功率因素表
68 频率表
69 温度计、高温计(θ可由t代替)
70 转速表
71 积算仪表、电能表(星号必须按规定予以代替)
72 安培小时计
78 屏、盘、架一般符号
注:可用文字符号或型号表示设备名称
79 列架一般符号
80 人工交换台、中断台、测量台、业务台等一般符号
(一)电气工程图形符号--续表
序号图形符号说明
81 总配线架
82 中间配线架
83 走线架、电缆走道
84 地面上明装走线槽
85 地面下暗装走线槽
86 交流母线
87 直流母线
88 装在支柱上的封闭式母线
89 母线伸缩接头
90 中性线
91 保护线
92 保护和中性共用线
93 具有保护和中性的三相配线
94 滑触线
95 地下线路
96 架空线路
97 管道线路
98 多孔(如6孔)管道线路
99 具有埋入地下连接点的线路100 水下线路
101 沿建筑物明敷设通信线路102 沿建筑物暗敷设通信线路103 电气排流电缆
104 挂在钢索上的线路
105 用单线表示的多回线路(或电缆管束) 106 导线、导线组、电路线路、母线一般符号107 三根导线
108 四根导线
109 事故照明线
110 50V及其以下电力及照明线路
(一)电气工程图形符号--续表
序号图形符号说明
111 控制及信号线路(电力及照明用)
112 原电池或蓄电池
113 原电池组或蓄电池组
114 带抽头的原电池组或蓄电池组
115 接地一般符号
116 接机壳或接底板
117 无噪声接地
118 保护接地
119 等电位
120 电缆终端头
123 控制和指示设备
124 报警启动装置(点式-手动或自动) 125 线型探测器
126 火灾报警装置
127 热
128 烟
129 易爆气体
130 手动启动
序号图形符号说明
131 电铃
132 扬声器
133 发声器
134 电话机
2、机械控制
序号国家标准图形符号说明
1 机械的连接气动的连接液压的连接
2 具有力或者运动指示方向的机械连接
3 延时动作
注：三角为指向返回方向
4 自动复位
注：三角为指向返回方向
5 定位非自动复位
6 脱离定位
7 进入定位
8 两器件间的机械联锁
9 脱扣的锁扣器件
10 扣住的锁扣器件
11 堵塞器件
12 向左边移动被堵塞的已堵住的堵塞器件
13 机械联轴器、离合器
14 脱开的机械联轴器
15 连接的机械联轴器
3、操作件和操作方法
