恒压供水系统
恒压供水系统是一种能够在变动水流条件下维持稳定水压
的供水系统。
它通过利用压力感应器和变频器来监测水压，并自动调节给水泵的转速，以保持稳定的出水压力。
恒压供水系统的工作原理如下：当用户打开水龙头时，水
流量增加，导致供水管道中的压力下降。
压力感应器感知
到下降的压力信号，然后通过变频器控制给水泵的转速增加，以提供更多的水流量并恢复正常的出水压力。
相反，当用户关闭水龙头时，水流量减少，供水管道中的
压力上升。
压力感应器感知到上升的压力信号，然后通过
变频器控制给水泵的转速减少，以避免过高的水压。
恒压供水系统的优点包括：能够在不同水流条件下保持稳
定的水压，可以提供舒适的水流体验，并且可以满足不同
用户的需求；通过自动调节给水泵的转速，能够实现能耗
节约并延长设备寿命；可以减少水泵启停的频率，降低噪音和振动。
因此，恒压供水系统被广泛应用于住宅、商业建筑和工业设施等场所，以提供稳定的供水服务。

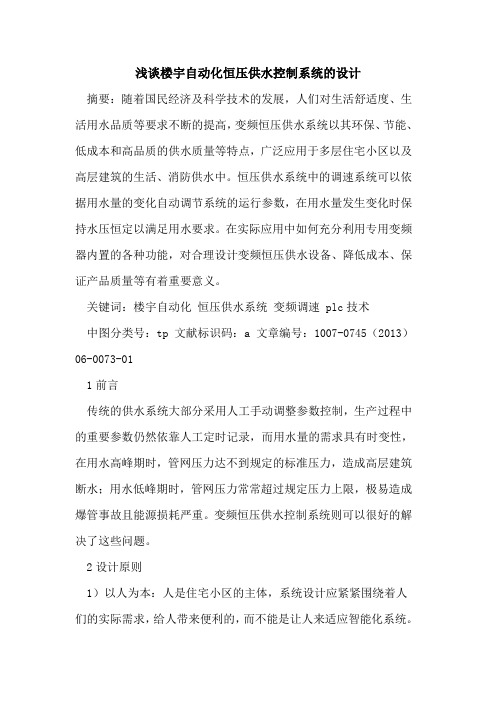

浅谈楼宇自动化恒压供水控制系统的设计摘要：随着国民经济及科学技术的发展，人们对生活舒适度、生活用水品质等要求不断的提高，变频恒压供水系统以其环保、节能、低成本和高品质的供水质量等特点，广泛应用于多层住宅小区以及高层建筑的生活、消防供水中。
恒压供水系统中的调速系统可以依据用水量的变化自动调节系统的运行参数，在用水量发生变化时保持水压恒定以满足用水要求。
在实际应用中如何充分利用专用变频器内置的各种功能，对合理设计变频恒压供水设备、降低成本、保证产品质量等有着重要意义。
关键词：楼宇自动化恒压供水系统变频调速 plc技术中图分类号：tp 文献标识码：a 文章编号：1007-0745（2013）06-0073-011前言传统的供水系统大部分采用人工手动调整参数控制，生产过程中的重要参数仍然依靠人工定时记录，而用水量的需求具有时变性，在用水高峰期时，管网压力达不到规定的标准压力，造成高层建筑断水；用水低峰期时，管网压力常常超过规定压力上限，极易造成爆管事故且能源损耗严重。
变频恒压供水控制系统则可以很好的解决了这些问题。
2设计原则1）以人为本：人是住宅小区的主体，系统设计应紧紧围绕着人们的实际需求，给人带来便利的，而不能是让人来适应智能化系统。
2）实用性：当今科技发展迅捷，可应用于住宅小区的技术和产品可谓层出不穷，工程当中选用的系统和产品都应能得到实实在在的受益，满足近期使用和远期发展的需要。
3）可靠性：系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性、并具备迅速恢复的功能。
4）可扩充性：系统设计中应考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。
3系统原理变频恒压供水系统以管网水压（或用户用水流量）为设定参数，通过安装在管网上的压力传感器，把水压转换成4～20ma的模拟信号，通过变频器内置的pid控制器，来自动调节水泵电机的转速，实现管网水压的闭环调节，使供水系统自动恒稳于设定的压力值：即用水量增加时，频率升高，水泵转速加快，供水量相应增大，当达到设定压力值时，电动水泵的转速不再变化，使管网压力恒定在设定压力值上，反之亦然，这样就保证了供水效率及用户对水压和水量的要求，同时达到了提高供水品质和供水效率的目的（设计方案如图1）。
小区恒压供水系统小区恒压供水系统的工作原理是根据用户用水量变化自动调节运行水泵台数和一台水泵转速，使水泵出口压力保持恒定。
恒压供水设备当用户用水量小于一台水泵出水量时，控制系统根据用水量的变化有一台水泵变频调整运行，当用水量增加时管道系统内压力下降，这时压力传感器把检测到的信号传送给微机控制单元，通过微机运行判断，发出指令到变频器，控制水泵电机，使转速加快以保证系统压力恒定，反之当用水量减少时，使水泵转速减慢，以保持恒压。
当用水量大于一台泵出水时，第一台泵切换到工频运行，第二台泵开始变频调整运行，当用水量大于两台泵出水量时，将自动停止一台或二台泵运行。
在整个运行过程中，恒压供水设备始终保持系统恒压不变，使水泵始终工作在高效区，既保证用户恒压供水，又节省电能。
小区恒压供水系统的应用范围：1、新建的住宅、别墅、写字楼、综合楼生活供水。
2、高层建筑、消防用水、高级宾馆饭店等的生活供水。
3、气压给水,地面水池加压等传统供水系统改造。
4、各种类型的循环水、冷却水供应系统。
5、自来水压力不能满足要求的生活、消防加压供水等。
6、自来水厂的中间加压泵站、自来水二次增压。
小区恒压供水系统特点:1.采用可编程控制器，程序灵活多变，精度高，可靠性强，功能多，反映速度块。
2.大型机组均配有稳压泵或稳压罐稳压，在用水量小到一定值时，主泵可停止运转，减少水泵电机的机械磨损并且节约电能.3.对水泵均为软启动，延长恒压供水设备寿命，消除了启动电流对电网的冲击。
4.根据用水量的变化，水泵循环变频运行，先启的先停，使水泵均衡工作。
当一台泵运转六小时或二十四小时，自动切换到另一台。
5.最大的特点为双恒压控制，生活消防可公用的一套设备，为用户节约投资。
而且一机两用，大大的提高了使用效率。
6. 设备结构紧凑，占地面积小，安装块，投资省，运行稳定,无污染。
小区恒压供水系统硬件构成:系统采用压力传感器、PLC和瑞士ABB变频器作为中心控制装置，实现所需功能。
恒压变频自动供水系统原理
恒压变频自动供水系统是一种新型的水泵控制系统，它利用变频器控制水泵频率，根据水泵流量及设定的压力值来控制水泵速度，从而实现恒压供水。
系统由水泵、变频器、压力传感器和控制模块等部分组成。
1. 水泵：水泵将水从低压区抽取到高压区，使得水在供应管道中产生压力，以满足系统输出要求。
2. 变频器：变频器可以改变电机的转速，从而改变水泵的转速，以达到恒压供水的目的。
3. 压力传感器：压力传感器用于实时检测管道中的压力，并将其转换为电信号，用于控制变频器。
4. 控制模块：控制模块用于接收压力传感器的信号，根据设定的压力值，来控制变频器，从而改变水泵的转速，实现恒压供水。
恒压供水控制原理恒压供水控制原理是指以恒定的压力来保持供水系统中的压力稳定，从而实现供水控制的一种方法。
恒压供水控制系统通常由水泵、传感器、控制器和执行器等组成。
恒压供水控制系统中的传感器，一般是安装在供水系统中的压力传感器，用于检测供水管道中的压力值。
当压力低于设定压力时，传感器会将信号传输给控制器。
控制器是恒压供水控制系统的核心部件，它能根据传感器传来的信号，通过对水泵的控制来调节进入供水管道的水量，从而使供水系统中的压力维持在设定值。
控制器可以根据传感器的信号自动控制水泵的开启和关闭，实现恒压供水。
在恒压供水控制系统中，水泵是关键的设备之一。
它根据控制器的信号，启动或停止运行，控制水的流动。
当供水管道的压力低于设定值时，控制器会发出信号，水泵开始运行，水流进入供水管道；当压力高于设定值时，控制器会停止发出信号，水泵停止运行，水的流动也会相应停止。
执行器是恒压供水控制系统中的另一重要组成部分，用于执行控制器下达的指令，控制水泵的开启和关闭。
执行器通常是一种电磁阀，当接收到控制器发出的指令时，会打开或关闭水泵的进水口，以控制水的流动。
恒压供水控制系统的工作原理如下：当供水管道中的压力低于设定值时，传感器会检测到信号，传输给控制器。
控制器接收到信号后，会发出指令给执行器，执行器打开水泵的进水口，水泵开始运行，供水管道中的水压逐渐增加，直到达到设定值。
当压力高于设定值时，传感器会再次检测到信号，传输给控制器。
控制器接收到信号后，会发出指令给执行器，执行器关闭水泵的进水口，水泵停止运行，供水管道中的水压保持在设定值。
恒压供水控制原理的优势在于可以根据实际需求，调节供水压力，使得供水系统中的压力始终保持在设定值，不会因水压过高或过低而影响供水质量和供水效果。
此外，恒压供水控制系统还可以提高水泵的工作效率，减少能耗，延长设备的使用寿命。
总而言之，恒压供水控制原理是通过传感器检测供水管道中的压力信号，控制器根据信号控制执行器控制水泵的开启和关闭，从而调节供水系统中的压力，实现恒定的供水压力。
探讨自动恒压供水系统摘要：本篇探讨的自动恒压供水装置，是用模拟电路控制变频器-和交流接触器，使电机工作，巧妙的实现了控制电动机恒压供水的要求。
该系统是控制三台电机为高楼供水。
模拟电路控制一台变频器带动一台电机变频工作，另外两台电机则通过电路控制交流接触器，使这两台电机可以在工频状态下工作，从而达到恒压供水的目的。
该系统在高楼供水中已经得到了广泛应用，该系统比以往的供水系统具有明显的优点，具有节约能源、成本低廉等优点，颇受用户的欢迎。
关键词：自动恒压供水三泵供水变频调速中图分类号：tv 文献标识码：a 文章编号：1007-0745(2011)01-0111-021、绪论1.1常用供水系统伴着城市发展，以前的供水系统，都存在着很多缺点，高层水箱与传统水塔等旧的供水系统，管网水压不稳，在用水高峰时，上层住户常因水压原因，无法用水。
本篇探讨的自动恒压供水系统，属于目前常用的变频供水系统，它根据水压的大小调节供水电机工作状况，保持恒压供水，此系统节约能源，管网水压比较稳定。
1.2自动恒压供水系统自动恒压供水系统的原理是压力传感器通过管道内的水量检测出水压的大小，输出一个0-5v的电压信号，送至检测与控制电路，通过检测与控制，使变频器和交流接触器组控制三个电机工作，其中检测与控制电路输出0-10v电压信号使变频器输出0-50hz的信号控制一号电机变速工作，交流接触器组则控制二、三号电机工频工作，因为三个电机的工作，改变了水压，从而达到恒压供水的目的。
2、检测与控制电路检测与控制电路是本篇的重点部分，是实现自动恒压供水的重要组成部分。
2.1工作原理压力传感器输入一个0-5v的电压信号，与回路的参考电压值比较，若输入信号小于回路参考电压，则系统送给变频器一个0-10v 的信号，使变频器控制一号电机变频工作，使水压达到稳定值；若压力传感器输入的信号仍小于回路的参考电压，则系统开启交流接触器，使二号电机工频工作，一号电机继续通过变频器的输出频率工作，使水压达到设定值；若在这个状态下，通过压力传感器输入的信号仍小于回路参考电压，系统则开启交流接触器，使三号电机工频工作，二号电机仍工频工作，一号电机通过变频器输出的频率工作，使水压达到设定值；若通过压力传感器输入信号大于回路参考电压，则系统控制变频器使一号电机减速工作，直至水压达到设定值，若压力传感器输入信号还是大于回路参考电压，则系统控制关闭交流接触器，使三号电机停止工作，一号电机继续通过变频器输出频率工作，直至水压达到设定值；若压力传感器输入信号仍大于回路参考电压，系统则控制关闭交流接触器，使二号电机停止工作，一号电机通过变频器输出频率工作，直至水压达到设定值。
自动恒压供水系统一、自动恒压供水系统新产品介绍:传统恒压供水系统采用气压式供水，利用密封罐体，使局部增压达到供水目的，其工作过程是水泵启动，将水通过止回阀注入罐体，从而使罐体内压力增大，当压力达到所设定压力上限时，压力自动控制器自动关闭水泵，使水泵停止运行。
由于供水罐体内压力高于供水管网压力，所以能自动降压供水，当压力减小到设定压力下限时，自动控制水泵启动，自动向供水罐内注水，如此往复，华都无塔供水系统在原有的气压式供水的基础上大胆创新，融合世界上先进的变频技术，PID调节技术，改传统的气压式供水为变频恒压供水。
取代原先必须有的气压罐。
并且对水泵采用变频调速，根据用水量的变化来调节水泵的转速，不仅可以节省大量的能源，而且降低了水泵运行躁声，廷长了水泵的使用寿命。
二、自动恒压供水系统特点：1. 自动恒压供水系统投资少、无水池、不用消毒。
2. 自动恒压供水系统体积小、占地少、安装方便。
3. 自动恒压供水系统高效节能，全部充分利用自来水管网压力，三重强制叠压、耗电少，运行费低。
4. 自动恒压供水系统全不锈钢流道，全密封带压稳流补偿系统，彻底隔绝污染源，清洁环保。
5. 自动恒压供水系统水压稳定，不会造成市政管网压力波动。
6. 自动恒压供水系统全自动控制运行，无人值守设计。
7. 自动恒压供水系统超强保护，故障自动显示，报警。
8. 自动恒压供水系统模拟屏人机对话，可随时查询、设定、调整运行参数。
9. 自动恒压供水系统旁通设计，自动切换，停电不停水。
10. 自动恒压供水系统高寿命。
运行效率高，可提高水泵的寿命3倍以上。
三、自动恒压供水系统的主要原理自动恒压供水系统通过检测管道上压力传感器的模拟信号，信号P传给微电脑控制器并与设定值P0进行比较，用比较结果P作为调节参量来改变变频器输出频率f。
因为水泵的转速n及出口压力P均与频率f成正比。
所以，当P＜P0时，频率f上升，水泵转速加快，P上升；当P＞P0时，频率f下降，水泵转速n变慢，P下降，这样，就使系统压力P始终逼近设定压力P0。
当系统水受热膨胀后，导致压力高于所设定的上限报警压力值时，系统压力控制器自动打开泄压阀泄水降压，当压力恢复到正常值时，泄压阀自动关闭，停止泄水降压。
四、自动恒压供水系统应用领域一、居民生活用水：如高层建筑，居民水区。
别墅等二、公共场所：如医院，学校，体育馆，高尔夫球场，机场三、商用大厦：如宾馆，写字楼，百货商场，大型桑拿浴等四、灌溉：如公园，游乐场，果园，农场等五、制造业：如生产制造，洗涤装置，食品工业，工厂六、其他：水池及其它形式供水的改造五、自动恒压供水系统产品优势解决低水压问题采用华都恒压供水系统使得整个供水保持压力恒定。
避免使用气压罐造成的水质污染取代传统的气压式所必须的气压罐供水方式，消除了水污染的源头。
节约电能，缩小占地面积比气压式供水节电30%以上，该设备占地面积小，安装简单，缩短施工工期。
六、自动恒压供水系统设备特点：·自动恒压供水系统通过改变电机转速、加减泵的台数使压力达到恒定，其压力波动小于±0.01MPa，并且有小流量时靠稳压泵和气压罐维持供水的功能自动恒压供水系统控制功能齐全，各泵循环启停，使备用水泵不会因长久不用而生锈或者使用频繁而磨损·自动恒压供水系统各泵皆为软启动，避免了启动时产生的冲击电流，既节约电能又延长了设备的使用寿命·自动恒压供水系统由微机控制，全自动运行，误动作几乎为零，使用和管理较为简单·自动恒压供水系统MVWS-Ⅱ型可以生活与消防共用一个给水系统，节省了成本自动恒压供水系统无需高位水箱或水塔，免除二次储水污染，而且保证楼房顶部各层有足够的水压·自动恒压供水系统通过调节水泵电机的转速和控制水泵台数的增减达到节能的效果，节能率可高达60%自动恒压供水系统结构紧凑，占地面积小七、自动恒压供水系统性能参数：·自动恒压供水系统口径：40～200mm·自动恒压供水系统流量：8～1380m3/h·自动恒压供水系统扬程：16～180m·自动恒压供水系统转速：1480/2900r/min·自动恒压供水系统贮水池容积：12～600m3八、自动恒压供水系统与气压式供水设备比较运行方式比较：华都恒压供水系统变频控制是改变水泵转速来保持供水压力的稳定，而压力控制是由压力罐和压力开关来控制压力。
特点：变频控制1、比一般设备成本高。
2、供水压力稳定。
3、节电，运行费用低。
4、水泵及电机寿命长。
5、无水锤现象，运行稳定压力控制：1、价格较低。
2、供水压力偏差大。
3、控制方式简单，维修方便。
4、水泵及电机的寿命短。
使设备不停供水，全自动运行。
该无塔供水系统最大的优点是在停电状态下，仍可短时供水。
九、采用自动恒压供水系统的条件1、自动恒压供水系统市政供水压力不得于0。
2MPa，且不得用于用水时间比较集中其可能造成水质污染的用水单位。
2、自动恒压供水系统运行后进口处压降不大于0。
02MPa。
3、自动恒压供水系统需具有防失压、缺水的功能，并能在出现的时候自动停机，恢复后延时开机。
4、自动恒压供水系统需具有能根据设定压力值自动唤醒和睡眠的功能，并能交替运行互为备用。
5、自动恒压供水系统进口必须安装防倒流器。
十、自动恒压供水系统发展历史1、水塔（水箱）供水这是最古老的供水方式，靠水的重力使水在管路内流动实现供水。
优点是供水稳定性好，管线一般不会产生震动、噪音小；缺点是水塔或水箱的底部必须高于用水设备（一般最少要有3～5米的水头）。
2、无塔供水无塔供水采用气囊加压方式将低处的水送到高处，设备主要由压力罐及置于罐内的气囊组成，利用气体的可压缩性使容器内的水始终保持一定的压力，从而将水压送到高处。
设备名称有无塔上水器、囊式气压给水设备、气体增压供水装置、无塔供水系统、自动自动恒压供水系统等。
无塔供水谈不上有什么技术含量。
3、自动恒压供水系统（自动恒压供水系统）变频恒压供水系统由蓄水池、变频水泵、传感器、控制系统等组成，通常以供水管网中最高位置的水压值为参照，以该处正常用水所需的压力及流量为为设计参数，通过控制系统调整水泵电机转速调整水泵的输出，从而将该位置的水压控制在设定水压、实现恒压，保证正常供水。
需要说明的时，这种恒压是相对的，实际水压是在接近设定水压值附近不断变化。
大多数人认为变频恒压供水技术节能，其最有力的证据是采用变频供水技术后供水能耗降低；但也有学者认为变频恒压供水并不节能甚至耗能，依据是变频泵工作在非工频状态下效率低，对经变频技术改造后供水能耗降低的解释是原供水系统设备规格过大。
其昌赞同变频恒压供水技术不节能或没有节能价值的观点。
即变频恒压供水技术本身并不节能，产生节能假象的原因是改造前的设备（或所参照的供水系统的设备）规格过大。
大连市有一家污水处理厂（名称记不清了），仅仅通过按实际需要重新计算、选配泵和阀门，即实现节能30%以上。
我国工程设计的冗余——结构冗余、寿命余量冗余、安全余量冗余十分普遍，造成大量的浪费。
1994年，笔者对成都某厂设计的数十套图纸进行分析，平均冗余余量近30%。
造成产品或工程设计中大量冗余浪费的原因是多方面的，主要有一下几种：1）事故评价体系不合理阻碍创新；2）设计人员水平低，有的企业的设计人员、技术负责人、甚至名声在外的所谓权威人士，专业素质之低、知识面之窄令人咋叹；3）企业内部、特别是经营管理层对技术工作的认知和评价方式错误——往往重量不重质。
4、自动恒压供水系统无负压供水技术是变频恒压供水技术、无塔供水技术、高位水箱（水塔）供水技术斩头去尾的产物。
由变频泵、水位开关、单向阀（防倒流器）、电气控制系统和高位储水容器等组成。
特征是当市政供水管网压力高时由自来水管网直接向高位储水罐注水，而当市政供水管网水压不足时由变频水泵直接从自来水管网抽水注入高位水箱。
所谓的无负压即是指水泵不对市政供水管网产生负压，因此，无负压技术及设备分别又叫管网叠压供水技术和管自动恒压供水系统。
十一、自动恒压供水系统变频控制原理：1.自动恒压供水系统可配置成整个或部分泵组变频循环软起动工作方式，可自由设定主泵和附属小泵2. 自动恒压供水系统设计有RS485接口，便于与上位机或触摸屏连接，进行组态控制；3. 自动恒压供水系统全新的电源设计方案，抗干扰能力强，对交流电网有更好的适应性；4．自动恒压供水系统参数更加详细，使系统控制过程更细化，系统工作更节能；5. 自动恒压供水系统变量小泵可独立设定下限频率，更好地发挥小泵效率，提高节能效果；6.自动恒压供水系统可选择的变频器停机操作方式，更好地防止水锤效应；7. 自动恒压供水系统完备的休眠功能，休眠过程中可根据压力下降程度及时补压；8. 自动恒压供水系统带背光液晶汉字显示，参数全部中文化，人机界面友好。
采用键盘显示面板和主机分体结构，便于安装，主机采用DIN35导轨安装；9. 自动恒压供水系统数字模糊控制：自动恒压供水系统压力采用数字模糊控制，智能调节，系统响应快，精度高，稳定性好，PID参数调试；10. 自动恒压供水系统循环软启动：自动恒压供水系统采用自补偿技术，系统电气机械冲击小，同时切换时的压力波动小；11. 自动恒压供水系统定时开关机控制：实时时钟（每月误差不超1分），资料可掉电保持，设定多达六段，每天开关机时间进行定时控制；12. 自动恒压供水系统定时换泵功能：对多泵系统使各泵平均工作时间相同；15. 自动恒压供水系统流量补偿功能：自动恒压供水系统实现变压变量控制，补偿方式可选内部补偿和外接流量计，补偿量可调；13.自动恒压供水系统定量泵、自动恒压供水系统变量泵自动巡检功能；14. 自动恒压供水系统具有手动调试功能。
十二、恒压供水系统技术参数■流量范围 0—600 m3/h■压力范围0—2.0MPa■控制水泵单台电机功率≤180KW■压力调节精度≤0.01MP■环境温度0～+40℃■相对湿度90%以下(电控部分)■电源380V×(1+10%)50Hz+2Hz十三、恒压供水系统应用领域（1）适用地域范围：适用于城市管网压力较充足的地区加压给水；（2）适用工程类型：工矿企业的生产、生活用水、自来水厂的大型给水中间加压泵站；（3）适用工程部位：给水二次加压系统；（4）其它适用范围：新建、改建、扩建住宅楼，办公楼、宾馆、饭店等公共建筑生活用水；（5）使用单位类型：设计单位、施工单位、监理单位。
十四、自动恒压供水系统变频调速器、微电脑控制器的主要性能：★自动恒压供水系统6台主泵（或3台）+1台附属小泵：均可设置成变频或工频工作方式；★自动恒压供水系统数字模糊控制：压力采用数字模糊控制，智能调节，系统响应快，精度高，稳定性好，PID参数调试；★自动恒压供水系统循环软启动：采用自补偿技术，系统电气机械冲击小，同时切换时的压力波动小；★自动恒压供水系统定时开关机控制：实时时钟（每月误差不超1分），资料可掉电保持，设定多达六段，每天开关机时间进行定时控制；★自动恒压供水系统定时换泵功能：对多泵系统使各泵平均工作时间相同；采用我公司设计的恒压供水系统（变频调速节电器+压力传感器+PLC）能够在一个很宽的流量范围内连续调节泵的出口压力。
