卧式管道离心泵型号及技术参数

【ISW型卧式管道离心泵】产品:【ISW型卧式管道离心泵】产品概述：ISW型单级单吸卧式离心泵采用最先进的水力模型，根据IS型单级单吸离心泵之性能参数和立式泵的独特结构组合设计，并严格按照国际iso2858进行设计制造，该产品轴封选用硬质合金机械密封装置，具有高效节能、性能可靠、安装使用方便等特点。

【ISW型卧式管道离心泵】型号意义：【ISW型卧式管道离心泵】产品特点：1、运行平稳：泵轴的绝对同心度叶轮优异的动静平衡，保证平稳运行，绝无振动。

2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

3、噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声。

4、故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。

5、维修方便：更换密封、轴承、简易方便。

6、占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

7、ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市供水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。

8、ISWR卧式热水泵广泛适用于:冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。

9、ISWH卧式化工泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。

10、ISWB卧式管道油泵，供输送汽油、煤油、柴油等油类产品或易燃、晚爆液体，被输送介质温度为-20℃～+120℃。

【ISW型卧式管道离心泵】主要用途：1、ISW型卧式清水离心泵，供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度t≤80℃。

D25-50卧式多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

D泵外形尺寸图及外形尺寸表D型泵法兰尺寸表单位：mm进口法兰尺寸进口法兰尺寸泵型号D D D1 D2 D4 b f n-φD1 D D D1 D2 D4 b f n-φD1 D80-30 80 200 160 135 22 4-φ17.580 200 160 133 26 8-φ17.5 100D16 100 205 170 145 18 4-φ18100 215 180 155 24 8-φ18 125D25 125 235 200 175 20 8-φ18125 270 220 188 32 8-φ25 150D30 150 280 240 210 24 8-φ23150 300 250 218 32 8-φ25 200D43 200 335 295 265 26 8-φ23200 375 320 282 259 38 4.5 12-φ30 D25-50 80 190 150 128 18 4-φ1880 210 170 140 120 30 4 8-φ23 D46-50 80 190 150 128 18 4-φ1880 210 170 140 120 30 4 8-φ23 D85-67 150 260 225 200 20 8-φ18150 340 280 240 203 38 4.5 8-φ34 D155-67 150 260 225 200 38 4.5 8-φ34150 340 280 240 203 38 4.5 8-φ34 D280-43/84 200 340 295 268 28 8-φ22200 375 320 285 259 38 4.5 12-φ30D280-65/84 200 340 295 268 30 12-φ22200 415 345 285 259 44 4.5 12-φ36 D450-60/84（250D60）250 405 355 320 32 12-φ26250 470 400 345 312 48 4.5 12-φ36 D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表泵型号级数外形安装尺寸（公用底座）泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 h h1n-φD4-φk型号功率KwD80-30 3 1427 1180800190245229 291 962 200450 450350 200225504-φ20135 Y160L-2 18.5 4 1513 1240 220 290293126.5 250 150 Y180M-2 22 5 16831450 950 250351 123500 500 2754-φ25165Y200L1-230 6 1774 412 153.5 175Y200L2-237100D16型泵外形安装尺寸表125D25型泵外形安装尺寸表装尺寸（公用底座）L2 L3 L4 L5 L6 L7 L8C B3 B1 B2 H H1 H2 h h1n-φD 4φ45940 230 241 352 277 1042 280530 530 360300275504-φ25230 442 149 60 550 1100 230532287154.5560 560 375 3056-φ2555 6001200280622 199630 630 40032570 710 1420380712214.5 600 710 450360 60802214.5892 282 285150D30型泵外形安装尺寸表 泵型号级数 外形安装尺寸（公用底座）泵重 Kg 配套电机 L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 h h1 n-4-型号功4D25-50型泵外形安装尺寸表尺寸（公用底座）L2 L3 L4L5 L6 L7 L8 C B3 B1 B2 H H1 H2 h h1n-φD 4-φk900 270 356 243 336 512300500 500 360 270275504-φ25303 111 363171 0950290423 191 530 530 375 305 5 560 1120483186480 600 4053256-φ255 630 1260360543 132500 670 430360603 192 6632522 670 1340 370723 351 264 3。

卧式管道离心泵型号及技术参数-图文一、卧式管道离心泵相关介绍1、卧式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：80℃。

2、ISWR(WRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，ISWR使用温度T：120℃、WRG使用温度T：240℃。

3、ISWH型卧式化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃-120℃。

4、ISWB型卧式油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃-120℃。

二、卧式管道离心泵工作条件1、吸入压力1.0Mpa，或泵系统最高工作压力1.6Mpa,即泵吸入口压力+泵扬程1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。

泵系统工作压力大于1.6Mpa时应在订货时另行提出。

以便在制造时泵的过流部件和联接部分采用铸钢材料。

2、环境温度40℃，相对湿度95%。

3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度0.2mm.三、卧式管道离心泵需注意以下几个方面：1、应选择效率高、低噪声、节能型水泵，严禁选择淘汰产品。

2、应根据设计流量、所需扬程选泵，且考虑水泵因磨损等原因造成水泵出力下降，可按计算所得扬程H乘以1.05～1.10系数后选泵;应选择特性曲线为随流量增大其扬程逐渐下降的水泵，这样的泵工作稳定，并联工作时可靠;且水泵的运行工作点应保持在高效区间运行，这样既节能又不易损坏机件。

3、当给水管网无调节设施时，宜采用调速泵组或额定转速泵组编组运行供水。

泵组的最大出水量不应小于小区给水设计流量，并应以消防工况校核。

4、选择水箱、水塔的提升泵应尽量减少泵的台数，宜一用一备;当单泵可以满足要求时，则不宜采用多台并联方式;若必须采用多台并联运行或大小泵搭配方式时，其型号、台数不宜过多，型号一般不宜超过两种，水泵的扬程范围应相近;并联运行时每台泵宜仍在高效区范围内运行。

【TSWA型卧式多级离心泵】产品:【TSWA型卧式多级离心泵】产品简介：TSWA型卧式多级离心泵是我公司在TSW型泵的基础上吸收国内外多种多级离心泵的优点改进而成的新一代产品,符合JB/T53058-93质量标准。

TSWA 型卧式多级离心泵供输送不含固体颗粒的清水及物理化学性质似于水的液体之用。

TSWA 型卧式多级离心泵主要用于高压给水、高层建筑给水，也可用于厂矿给排水。

TSWA 型卧式多级离心泵泵的流量从10~155 m3/h，扬程范围为15~300m,配套功率范围2.2~200kw，口径范围为50~150mmTSWA 型卧式多级离心泵介质使用温度不超过80℃【TSWA型卧式多级离心泵】型号意义：1、适于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm2、介质温度：-15℃~80℃；3、工作压力：系统压力≤3.0MPa;（即：系统压力=入口压力+泵工作时的压力≤3.0MPa）4、周围环境温度应低于40℃,相对湿度低于95%;5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。

注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。

【TSWA型卧式多级离心泵】产品特点：1、TSWA型卧式多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；2、TSWA型卧式多级离心泵的转子部件由两端的滚动轴承支撑，泵运行平稳；3、TSWA型卧式多级离心泵的进口为水平方向，出口为垂直向上布置，简化管路；4、TSWA型卧式多级离心泵的电机为卧式结构，便于维修。

【TSWA型卧式多级离心泵】主要用途：TSWA型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

【TSWA型卧式多级离心泵】结构图：序号名称材料序号名称材料序号名称材料序号名称材料1 联轴器HT200 7 导叶HT200 13平衡盘HT200 19 右轴承压盖HT2002 左轴承压盖HT200 8 中段HT200 14 填料体HT200 20 左轴承压盖Q2353 左轴承座HT200 9 末导叶HT200 15 右轴承座HT200 21轴承锡青铜4 左填料压盖HT200 10 出水段HT200 16 右填料压盖HT200 22 左轴承衬套Q2355 进水段HT200 11 平衡段HT200 17右填料轴套Q235 23 左填料轴套Q2356 叶轮HT200 12 平衡环HT200 18右轴承衬套Q235 24 轴45或2Cr131、TSWA型卧式多级离心泵为多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；2、TSWA型卧式多级离心泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；3、TSWA型卧式多级离心泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。

卧式离心泵型号及参数卧式离心泵是一种常见的泵类设备，广泛应用于工农业生产、市政建设、能源和矿业等领域。

它以其结构简单、性能可靠、使用方便等特点，受到了广大用户的青睐。

下面将为大家介绍几种常见的卧式离心泵型号及其主要参数。

1.IS卧式单级单吸离心泵型号：IS50-32-125流量：12.5m³/h扬程：20m转速：2900r/min功率：3kW吸入直径：50mm排放直径：32mm2.S卧式单级双吸离心泵型号：S250-500流量：400m³/h扬程：80m转速：1450r/min功率：90kW吸入直径：250mm排放直径：500mm3.D型卧式多级离心泵型号：D150-100x3流量：300m³/h扬程：180m转速：2950r/min功率：132kW吸入直径：150mm排放直径：100mm4.DG型卧式多级管道离心泵型号：DG25-50x3流量：6m³/h扬程：150m转速：1450r/min功率：4kW吸入直径：25mm排放直径：50mm5.IH型卧式化工离心泵型号：IH80-65-125流量：60m³/h扬程：32m转速：2900r/min功率：11kW吸入直径：80mm排放直径：65mm以上是一些常见的卧式离心泵型号及其主要参数，不同型号的泵适用于不同的工农业生产需求，用户可根据实际情况选择合适的型号和参数。

此外，还需要根据具体的工作环境和介质特性考虑泵的材料选择、密封方式等因素，以确保泵的安全可靠运行。

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

ISW卧式清水泵产品概述
ISW卧式清水泵泵轴的同心度叶轮优异的动静平衡，保证平稳运行，绝无振动。

工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。

ISW卧式清水泵产品特点
1、运行平稳：泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

2、密封效果好：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

3、噪音低：两个低噪音的轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

4、故障率低：结构简单合理，关键部分采用国际品质配套，整机无故障工作时间大大提高。

5、维修方便：更换密封、轴承、简易方便。

ISW卧式清水泵性能参数表。

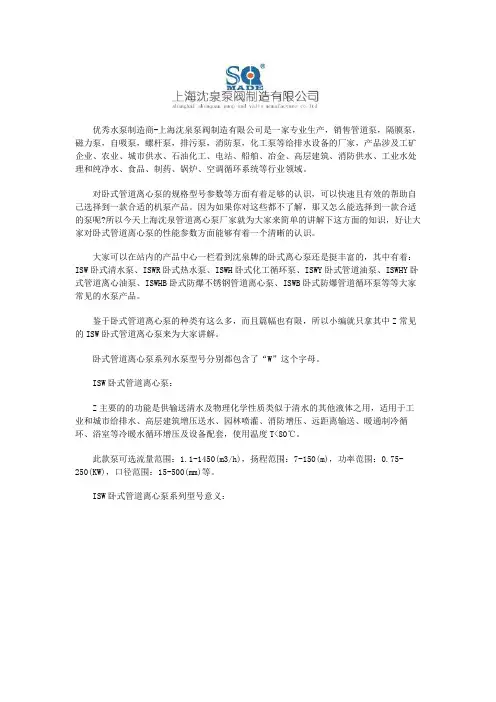

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

对卧式管道离心泵的规格型号参数等方面有着足够的认识，可以快速且有效的帮助自己选择到一款合适的机泵产品。

因为如果你对这些都不了解，那又怎么能选择到一款合适的泵呢?所以今天上海沈泉管道离心泵厂家就为大家来简单的讲解下这方面的知识，好让大家对卧式管道离心泵的性能参数方面能够有着一个清晰的认识。

大家可以在站内的产品中心一栏看到沈泉牌的卧式离心泵还是挺丰富的，其中有着：ISW卧式清水泵、ISWR卧式热水泵、ISWH卧式化工循环泵、ISWY卧式管道油泵、ISWHY卧式管道离心油泵、ISWHB卧式防爆不锈钢管道离心泵、ISWB卧式防爆管道循环泵等等大家常见的水泵产品。

鉴于卧式管道离心泵的种类有这么多，而且篇幅也有限，所以小编就只拿其中Z常见的ISW卧式管道离心泵来为大家讲解。

卧式管道离心泵系列水泵型号分别都包含了“W”这个字母。

ISW卧式管道离心泵：Z主要的的功能是供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。

此款泵可选流量范围：1.1-1450(m3/h)，扬程范围：7-150(m)，功率范围：0.75-250(KW)，口径范围：15-500(mm)等。

ISW卧式管道离心泵系列型号意义：ISW型卧式管道离心泵(曲线图谱型号)：以上内容只是卧式管道离心泵的部分规格型号，大家如果想要了解更多的相关产品信息，可以通过站内对应的产品来进行了解，当然也可以直接联系站内客服。

好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够帮助到大家。

离心泵型号及参数离心泵是一种常见的流体输送设备，广泛应用于农业灌溉、城市供水、工业生产等领域。

离心泵的型号和参数会根据具体的使用场景和行业需求而有所不同。

以下是一些常见的离心泵型号及其参数的介绍。

1.QS型离心泵QS型离心泵是一种垂直单吸式离心泵，适用于输送清水和物理化学性质类似于清水的液体。

其参数包括流量、扬程、转速等。

例如，QS150-240-30是指该型号的流量为150m³/h，扬程为240m，转速为3000转/分。

2.IS型离心泵IS型离心泵是一种卧式单吸离心泵，适用于输送清水或物理化学性质类似于清水的液体。

其参数包括流量、扬程、转速等。

例如，ISW100-65-250是指该型号的流量为100m³/h，扬程为65m，转速为2500转/分。

3.S单吸离心泵S型离心泵是一种卧式、单级、单吸离心泵，适用于输送清水或物理化学性质类似于清水的液体。

其参数包括流量、扬程、转速等。

例如，S100-80-200是指该型号的流量为100m³/h，扬程为80m，转速为2000转/分。

4.D多级分段式离心泵D型离心泵是一种多级分段式离心泵，适用于输送清水或物理化学性质类似于清水的液体。

其参数包括流量、扬程、转速等。

例如，D120-50-6是指该型号的流量为120m³/h，扬程为50m，为6级分段。

5.Y型离心泵Y型离心泵是一种立式单吸离心泵，适用于输送煤浆、重油、沥青等含有颗粒的液体。

其参数包括流量、扬程、转速等。

例如，Y80-40-100是指该型号的流量为80m³/h，扬程为40m，转速为1000转/分。

6.IH型化工离心泵IH型离心泵是一种化工行业常用的离心泵，适用于输送各种腐蚀性液体。

其参数包括流量、扬程、转速等。

例如，IH200-150-250是指该型号的流量为200m³/h，扬程为150m，转速为2500转/分。

以上只是一些常见的离心泵型号及其参数的介绍，实际使用中还有许多其他型号和参数的离心泵可供选择。

卧式多级离心泵型号及参数1.DL型卧式多级离心泵DL型卧式多级离心泵是一种中等型泵，适用于输送清水及物理化学特性类似于清水的液体。

该泵的参数如下：-流量范围：6.3-400m³/h-扬程范围：50-1500m-额定功率：1.5-450kW- 额定转速：2900r/min- 进口直径：φ40-φ250mm- 出口直径：φ32-φ200mm2.DG型卧式多级锅炉给水泵DG型卧式多级锅炉给水泵是一种专用泵，主要用于锅炉给水系统的供水。

该泵的参数如下：-流量范围：6.3-700m³/h-扬程范围：50-1500m-额定功率：1.5-400kW- 额定转速：2900r/min- 进口直径：φ40-φ300mm- 出口直径：φ32-φ250mm3.D型卧式多级离心泵D型卧式多级离心泵适用于输送清水及物理化学特性类似于清水的液体，广泛用于工矿企业、城市供水及排水等领域。

该泵的参数如下：-流量范围：6.3-400m³/h-扬程范围：50-1500m-额定功率：1.5-450kW- 额定转速：970-2950r/min- 进口直径：φ40-φ250mm- 出口直径：φ32-φ200mm4.TSWA型卧式多级离心泵TSWA型卧式多级离心泵适用于输送纯净水及物理性质类似于纯净水的液体，广泛用于工业和城市供水、高层建筑增压供水、花园灌溉等。

该泵的参数如下：-流量范围：6.5-1200m³/h-扬程范围：15-780m-额定功率：5.5-1320kW- 额定转速：1480-2950r/min- 进口直径：φ100-φ400mm- 出口直径：φ65-φ300mm以上仅为几种常见的卧式多级离心泵型号及其参数，具体选型应根据实际需求和使用环境进行选择。

此外，还有一些其他型号的卧式多级离心泵可供选择，以满足不同领域和应用的需求。

卧式多级离心泵技术及参数
一、卧式多级离心泵产品概述：
卧式多级离心泵系卧式、单吸多级、分段式结构，是最新开发生产的节能系列产品。

具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。

主要输送清水或物理化学性质类似于水的其他液体。

产品执行JB/T1051-93《多级离心泵型式与基本参数》标准。

二、卧式多级离心泵产品特点：
1、水力模型先进，效率高，性能范围广。

2、泵结构紧凑、布置合理、外形美观。

3、进出口径相同，便于管路连接。

4、泵运行平稳，噪音低，寿命长。

5、密封可靠、无泄漏。

三、卧式多级离心泵技术参数：
流量：18-155m3/h；
扬程：18-270m；
功率：2.2-180kw；
转速：1450r/min；
口径：φ50-φ150；
温度范围：0-+80℃；
工作压力：≤3.0Mpa。

四、卧式多级离心泵型号意义：
五．卧式多级离心泵适用范围：
适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

六、卧式多级离心泵性能参数：。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

卧式离心泵型号及参数介绍
卧式离心泵是一种常用于输送液体的设备，具有流量大、扬程高、功率大等特点，广泛应用于农业灌溉、建筑水供、市政工程、船舶行业等领域。

常见型号有：ISW卧式管道离心泵、ZX卧式自吸离心泵、IS型单吸卧式离心泵及D型多级卧式离心泵等等。

其主要参数包括：
1.流量：指单位时间内泵输送液体的体积，单位为立方米/小时或升/秒，一般根据实际需要来选择，可在60-1800立方米/小时范围内选择。

2.扬程：指液体从进口到出口的高度差，单位为米。

扬程越高，泵的揚程表现越好，一般能在10-200米范围内选择。

3.转速：指泵轴的转速，单位为转/分。

一般在1450-2950转/分之间选择，转速越高，泵的流量和扬程也会相应提高。

4.功率：指泵驱动电机的功率，单位为千瓦。

功率大小与水泵的选型、转速、流量、程等有很大关系，一般在5-500千瓦之间选择。

5.进出口直径：指离心泵的进出口孔径。

该参数与泵的流量、扬程、转速、功率等都有密切关系，一般在100-800毫米之间选择。

WDF卧式多级不锈钢离心泵_中小型卧式管道增压泵规格型号_样本一、产品特点1.采用不锈钢制造，具有良好的耐腐蚀性和耐高温性，适用于输送化工介质和高温液体。

2.优选进口轴承，保证泵的稳定性和可靠性，延长使用寿命。

3.设计紧凑，占地面积小，适用于空间有限的场所安装。

4.采用多级结构，能够提供较高的扬程和流量，满足用户的不同需求。

5.采用静态密封和机械密封相结合的方式，确保泵的密封性能。

6.简化的结构设计，易于维修和保养，减少了维护成本。

7.电机保护等级为IP55，保证了电机的安全性和可靠性。

二、规格型号1.型号：WDF1-20流量：1-20m³/h扬程：24-240m功率：0.55-4kW转速：1450 r/min2.型号：WDF2-30流量：1-30m³/h扬程：32-320m功率：0.75-5.5kW 转速：1450 r/min 3.型号：WDF4-40流量：1-40m³/h扬程：42-420m功率：1.5-11kW转速：1450 r/min 4.型号：WDF8-80流量：1-80m³/h扬程：84-840m功率：3-22kW转速：1450 r/min 5.型号：WDF16-160流量：1-160m³/h 扬程：168-1680m 功率：5.5-45kW转速：1450 r/min以上仅为一部分规格型号，WDF卧式多级不锈钢离心泵还有更多其他规格型号可供选择。

用户可以依据实际需求，选择合适的规格型号。

总结：WDF卧式多级不锈钢离心泵是一种中小型卧式管道增压泵，具有不锈钢制造、耐腐蚀、耐高温、多级结构等特点。

其规格型号丰富，可满足用户不同的流量、扬程和功率需求。

这些特点使得WDF卧式多级不锈钢离心泵在化工、农田灌溉、城市供水和建筑节能等领域得到广泛应用。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉卧式管道离心泵厂家为大家讲解的内容是离心泵的规格型号参数及结构图等内容，小编以其中Z为常见的ISW型卧式管道离心泵来讲解。

希望大家能够喜欢。

现在就请大家跟着小编一起来看看下面的知识内容吧。

一、卧式离心泵分类：ISW型卧式清水离心泵供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度t≤80℃。

ISWR型卧式热水泵广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，iswr型使用温度t≤120℃。

ISWH型卧式化工泵输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。

ISWB型卧式管道油泵输送汽油、煤油、柴油等油类产品或易燃、易爆液体，被输送介质温度为-20～+120℃。

二、卧式离心泵工作原理：离心泵启动时，泵轴带动叶轮高速旋转，迫使叶片间的预充液旋转。

在惯性离心力的作用下，液体从叶轮中心向外径向运动。

在液体流过叶轮的过程中，获得能量，增加静压能，提高流速。

当液体离开叶轮进入泵壳时，由于泵壳内流道的逐渐膨胀而减慢速度，部分动能转化为静能，沿切向流入排出管道。

因此，蜗壳泵壳不仅是收集从叶轮流出的液体的部件，也是一种能量转换装置。

当液体从叶轮中心向外喷射时，叶轮中心形成低压区。

在储罐液位与叶轮中心总势能差的影响下，液体被吸入叶轮中心。

根据叶轮的连续操作，液体不断地被吸入和排出。

卧式离心泵标准
一、卧式离心泵概述
卧式离心泵是一种常见的流体输送设备，广泛应用于各个行业领域。

它具有良好的输送性能、高效节能、噪音低、占地面积小等优点。

卧式离心泵的工作原理是利用电机驱动叶轮旋转，产生离心力将液体输送至出口。

二、卧式离心泵标准分类
根据国家和行业的不同标准，卧式离心泵可以分为多种类型，如清水泵、排污泵、化工泵、矿用泵等。

各类卧式离心泵都有相应的技术要求和性能指标，以满足不同工况的需求。

三、卧式离心泵性能参数
卧式离心泵的性能参数主要包括流量、扬程、轴功率、效率、汽蚀余量等。

选购时，用户应根据实际需求选择合适的性能参数，以确保泵的正常运行和高效节能。

四、卧式离心泵应用领域
卧式离心泵广泛应用于工业、农业、建筑、环保等领域。

如给水排水、冷却系统、化工流程、矿浆输送、油品输送等。

根据不同行业的需求，可以选择不同类型的卧式离心泵。

五、选购与维护建议
1.选购卧式离心泵时，应根据实际需求选择合适的型号和性能参数，注意品牌和售后服务。

2.安装过程中，要确保泵与管道、电机之间的连接正确无误，遵循安装说
明书的要求。

3.运行时，要定期检查泵的运行参数，如流量、扬程、轴功率等，确保泵在最佳工况下运行。

4.定期清洗和检修泵，去除内部的杂质和污垢，延长泵的使用寿命。

5.做好泵的保养和维护，确保泵的正常运行，降低故障率。

【TSWA型卧式多级离心泵】产品:【TSWA型卧式多级离心泵】产品简介：TSWA型卧式多级离心泵是我公司在TSW型泵的基础上吸收国内外多种多级离心泵的优点改进而成的新一代产品,符合JB/T53058-93质量标准。

TSWA 型卧式多级离心泵供输送不含固体颗粒的清水及物理化学性质似于水的液体之用。

TSWA 型卧式多级离心泵主要用于高压给水、高层建筑给水，也可用于厂矿给排水。

TSWA 型卧式多级离心泵泵的流量从10~155 m3/h，扬程范围为15~300m,配套功率范围2.2~200kw，口径范围为50~150mmTSWA 型卧式多级离心泵介质使用温度不超过80℃【TSWA型卧式多级离心泵】型号意义：【TSWA型卧式多级离心泵】使用条件：1、适于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm2、介质温度：-15℃~80℃；3、工作压力：系统压力≤3.0MPa;（即：系统压力=入口压力+泵工作时的压力≤3.0MPa）4、周围环境温度应低于40℃,相对湿度低于95%;5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。

注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。

【TSWA型卧式多级离心泵】产品特点：1、TSWA型卧式多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；2、TSWA型卧式多级离心泵的转子部件由两端的滚动轴承支撑，泵运行平稳；3、TSWA型卧式多级离心泵的进口为水平方向，出口为垂直向上布置，简化管路；4、TSWA型卧式多级离心泵的电机为卧式结构，便于维修。

【TSWA型卧式多级离心泵】主要用途：TSWA型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

【TSWA型卧式多级离心泵】结构图：序号名称材料序号名称材料序号名称材料序号名称材料1 联轴器HT200 7 导叶HT200 13平衡盘HT200 19 右轴承压盖HT2002 左轴承压盖HT200 8 中段HT200 14 填料体HT200 20 左轴承压盖Q2353 左轴承座HT200 9 末导叶HT200 15 右轴承座HT200 21轴承锡青铜4 左填料压盖HT200 10 出水段HT200 16 右填料压盖HT200 22 左轴承衬套Q2355 进水段HT200 11 平衡段HT200 17右填料轴套Q235 23 左填料轴套Q2356 叶轮HT200 12 平衡环HT200 18右轴承衬套Q235 24 轴45或2Cr13【TSWA型卧式多级离心泵】结构说明：1、TSWA型卧式多级离心泵为多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；2、TSWA型卧式多级离心泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；3、TSWA型卧式多级离心泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。

/D155-30x4型卧式多级离心泵技术说明、厂家、价格一、D155-30x4型卧式多级离心泵概述：该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。

D型泵供输送不含固体颗粒、温度不高于80℃的清水或物理化学性质类似于清水的液体，适应于矿山和城市给排水工程使用。

泵的进口允许压力均不超过0.6MPa。

二、D155-30x4型卧式多级离心泵参数范围：流量：119-190m³/h扬程：54-320m三、D155-30x4型卧式多级离心泵型号说明120 -- 泵设计点流量为120m³/h50 -- 泵单级设计点扬程为50m10 -- 泵的级数为10级/四、D155-30x4型卧式多级离心泵结构说明：卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。

吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。

2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。

轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。

3、轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。

4、轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。

密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。

泵内水封水一般来自泵内的压力水。

5、传动：泵通过联轴器由原动力直接驱动。

从原动机端看泵，泵为顺时针方向旋转。

/五、D155-30x4型卧式多级离心泵选型说明：1、泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。

输送油类等粘度大的介质时，需进行性能换算。

卧式多级离心泵型号及参数
D46-30*6型卧式多级泵概述：
D型卧式多级离心泵(长沙三昌)为多级、单吸、节段式离心清水泵。

适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

参数范围：
流量Q 6.3~600m3/h
扬程H 17~850m
型号说明：
D46-30*6
“D”－表示单吸多级节段式离心清水泵。

“46”－表示泵的流量（m3/h）。

“30”－表示泵的单级扬程（m）。

“6”－表示级数。

旋转方向：
从电机端向泵看为顺时针方向旋转。

主要零件材质：
泵的过流部件材质均为铸铁，轴的材质为45号钢。

成套范围：
泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

D46-30*6型卧式多级泵结构型式：
D型泵为卧式安装。

除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有D型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

卧式离心水泵型号参数卧式离心水泵是一种常见的工业设备，广泛应用于水处理、供水、排水、农田灌溉等领域。

不同型号的卧式离心水泵具有不同的参数，下面将对常见的几种型号进行介绍。

型号一：XBD卧式离心消防泵XBD卧式离心消防泵是一种专用于消防系统的泵，具有以下参数：1. 流量范围：2-1000L/s2. 扬程范围：5-200m3. 功率范围：0.37-160kW4. 进口直径：50-500mm5. 出口直径：32-400mm这种泵采用卧式结构，具有结构紧凑、运行平稳、噪音低等特点，适用于各种消防系统的供水。

型号二：IS卧式单级单吸离心泵IS卧式单级单吸离心泵是一种广泛应用于工农业生产和城市供水排水的常用泵，参数如下：1. 流量范围：1.5-600L/s2. 扬程范围：5-125m3. 功率范围：0.55-400kW4. 进口直径：50-600mm5. 出口直径：32-500mm这种泵结构简单，运行可靠，适用于输送清水或物理化学性质类似于清水的液体。

型号三：DL卧式多级离心泵DL卧式多级离心泵是一种适用于供热、供暖、供水等系统的泵，具有以下参数：1. 流量范围：3.75-840L/s2. 扬程范围：50-1500m3. 功率范围：1.5-1800kW4. 进口直径：40-300mm5. 出口直径：25-200mm这种泵采用多级结构，能够提供较高的扬程，适用于长距离输送或高层建筑供水。

型号四：S卧式双吸离心泵S卧式双吸离心泵是一种用途广泛的大型泵，参数如下：1. 流量范围：68-30000L/s2. 扬程范围：6-180m3. 功率范围：22-5000kW4. 进口直径：150-1800mm5. 出口直径：100-1600mm这种泵具有双吸结构，能够提供较大的流量和较低的扬程，适用于大型供水工程和工业系统。

总结：卧式离心水泵的型号参数有很多种，每种型号适用于不同的工农业生产和城市供水排水需求。

在选择使用时，需要根据具体的工程要求和性能参数进行合理的选择。
