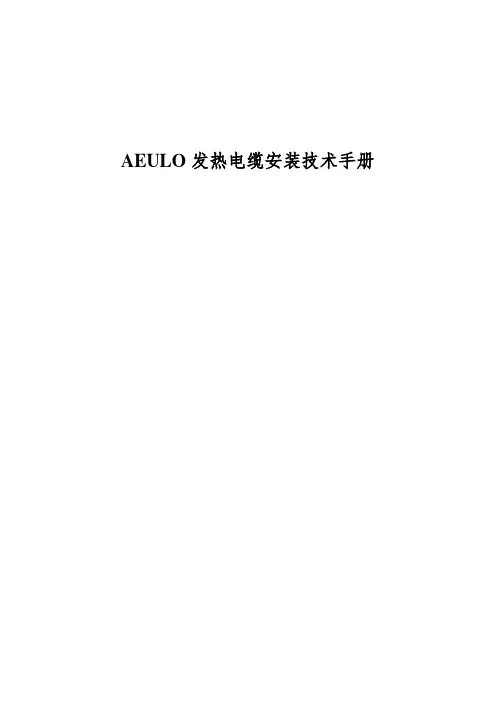

AEULO发热电缆安装技术手册北京埃斯沃科技进展有限公司目录埃沃AEULO发热电缆地温辐射供暖系统一、系统概述埃沃AEULO发热电缆低温辐射供暖系统二、系统介绍1、发热电缆低温辐射供暖系统的工作原理及组成2、埃沃AEULO发热电缆低温辐射供暖系统的要紧优点3、埃沃AEULO发热电缆低温辐射供暖系统的运行费用分析4、发热电缆低温辐射供暖系统的功能特点5、几种采暖方式的综合比较6、发热电缆低温辐射供暖方式的不足7、采纳发热电缆低温辐射供暖方式应注意的咨询题8、发热电缆供暖系统的应用范畴三、发热电缆低温辐射供暖系统设计指南1、设计标准和依据2、设计实例四、温度操纵设计1、温度方案选择2、温控器型号选择五、要紧辅材1、绝热层2、反射层3、钢丝网4、电缆固定材料5、填充层6、穿管材料六、电气设计1、设计依据2、设计讲明3、电气设计步骤4、低压配电设备的选型5、配电线路的设计6、电路操纵形式图图例七、施工安装与调试1、施工条件2、施工程序3、施工方法4、系统运行调试5、发热电缆的爱护6、关于实木地板铺设发热电缆的施工要求埃沃AEULO发热电缆--管道保温系统一、系统特点二、应用范畴三、设计指南1、确定热负荷2、电缆选型3、系统设计四、安装指南1、安装要点2、安装程序埃沃AEULO发热电缆--道路化雪系统埃沃AEULO发热电缆--屋檐、天沟化雪系统埃沃AEULO发热电缆--土壤加热系统埃沃AEULO发热电缆--卫生间用发热电缆系统埃沃AEULO发热电缆地温辐射供暖系统一、埃沃AEULO发热电缆低温辐射供暖系统概述埃沃AEULO发热电缆低温辐射供暖系统是以电力为能源、发热电缆为发热体，将100％的能源转换为热能，通过采暖房间的地面（或墙面、顶面）以温热辐射的形式，把热量送入房间。

传导、对流和辐射三种热量传递方式中人们对热辐射的感受最为良好，因此，发热电缆低温辐射供暖系统是世界暖通工程界公认的最理想、最先进的采暖方式之一。

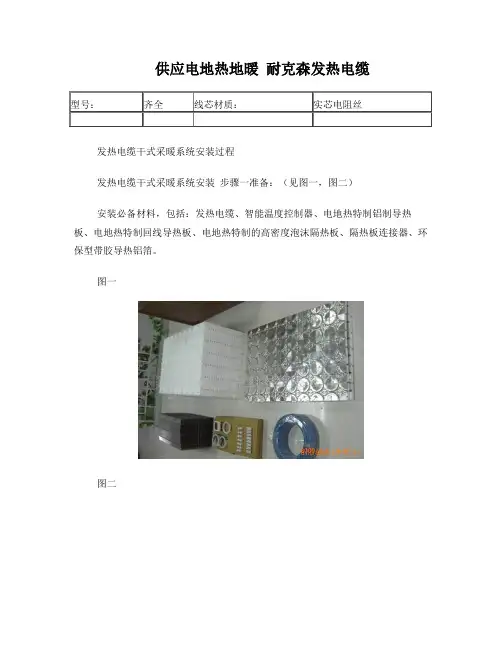

供应电地热地暖耐克森发热电缆
型号：齐全线芯材质：实芯电阻丝
发热电缆干式采暖系统安装过程
发热电缆干式采暖系统安装步骤一准备：（见图一，图二）
安装必备材料，包括：发热电缆、智能温度控制器、电地热特制铝制导热板、电地热特制回线导热板、电地热特制的高密度泡沫隔热板、隔热板连接器、环保型带胶导热铝箔。

图一
图二
发热电缆干式采暖系统安装步骤二清扫除尘：（见图三，图四）
清扫房间，用吸尘器清理墙角墙边的灰尘、小颗粒，要求地面干净，平坦，无颗粒。

图三
图四
发热电缆干式采暖系统安装步骤三铺隔热板：（见图五，图六，图七）图五铺设电地热特制的高密度泡沫隔热板
图六用特制的隔热板连接扣将定型隔热板连接
图七电地热特制的高密度泡沫隔热板铺好后的效果图
发热电缆干式采暖系统安装步骤四铺导热板：（见图八，图九，图十）图八铺设电地热特制导热板和回线导热板
图九铺设电地热特制导热板和回线导热板
图十将导热板连接处用铝箔胶带密封
发热电缆干式采暖系统安装步骤五发热电缆铺设及检测：（见图十一，图十二，图十三，图十四）
图十一测量电缆通断和电阻值情况并与合格证核对是否相符
图十二核对相符后就可以开始铺设发热电缆了
图十三：用环保型带胶铝箔粘贴覆盖发热电缆，以便热量更快速的传递到导热板上
图十四：发热电缆完成后，在铺设地板或地砖前应该用绝缘电阻表测试并通过500兆欧的绝缘试验和阻值试验
发热电缆干式采暖系统安装步骤六温控器及感温头的安装及发热测试：（见图十五，图十六，图十七）
图十五电锤打孔固定线盒或预埋线盒用于安装温控器
图十六将温控器到铝板上（见图左侧注意不要碰到电缆以便于更精确的测定温度）。

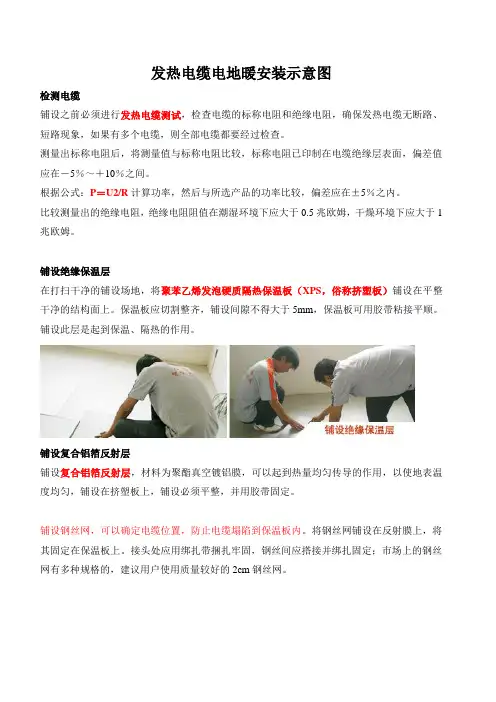

发热电缆电地暖安装示意图检测电缆铺设之前必须进行发热电缆测试，检查电缆的标称电阻和绝缘电阻，确保发热电缆无断路、短路现象，如果有多个电缆，则全部电缆都要经过检查。

测量出标称电阻后，将测量值与标称电阻比较，标称电阻已印制在电缆绝缘层表面，偏差值应在－5％～＋10％之间。

根据公式：P＝U2/R计算功率，然后与所选产品的功率比较，偏差应在±5％之内。

比较测量出的绝缘电阻，绝缘电阻阻值在潮湿环境下应大于0.5兆欧姆，干燥环境下应大于1兆欧姆。

铺设绝缘保温层在打扫干净的铺设场地，将聚苯乙烯发泡硬质隔热保温板（XPS，俗称挤塑板）铺设在平整干净的结构面上。

保温板应切割整齐，铺设间隙不得大于5mm，保温板可用胶带粘接平顺。

铺设此层是起到保温、隔热的作用。

铺设复合铝箔反射层铺设复合铝箔反射层，材料为聚酯真空镀铝膜，可以起到热量均匀传导的作用，以使地表温度均匀，铺设在挤塑板上，铺设必须平整，并用胶带固定。

铺设钢丝网，可以确定电缆位置，防止电缆塌陷到保温板内。

将钢丝网铺设在反射膜上，将其固定在保温板上。

接头处应用绑扎带捆扎牢固，钢丝间应搭接并绑扎固定；市场上的钢丝网有多种规格的，建议用户使用质量较好的2cm钢丝网。

铺设钢丝网铺设电缆按设计图纸铺设电缆。

首先将电缆的一端和温度传感器，从地面通过的PVC预埋管，连接到温控器底盒内；固定好电缆到底盒的这段距离，一般在1m～1.8m之间，要保证电缆有足够的长度接入温控器；地面伸出部分，使用塑料卡钉将电缆和钢丝网固定。

然后按照U型平直铺设，U型处最小弯曲半径为5倍电缆直径，一般最小弯曲半径>3cm，电缆需按设计要求间距铺设在钢丝网上，误差≤±10mm，每隔30cm的距离将电缆与铁丝卡紧。

电缆铺设完成后，必须再次检测电缆的标称电阻和绝缘电阻。

如施工过程造成电缆损坏，可及时发现并处理。

检测方法同第一次检测方法。

温控器安装将地温探头穿管，穿管末端应封闭并尽可能设置在两条电缆线之间，并用困扎带与钢丝网固定；温控器安装于墙壁距离地面1m-1.8m之间，一般可安装在与房间灯开关的并列位置。

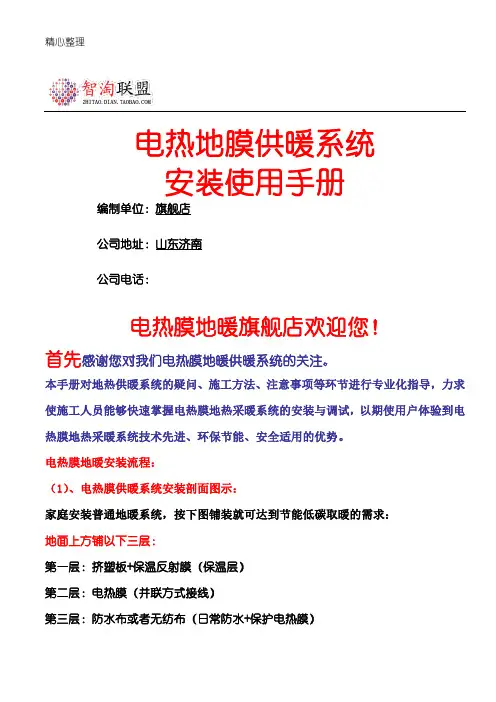

电热地膜供暖系统安装使用手册（1家庭安装普通地暖系统，按下图铺装就可达到节能低碳取暖的需求：地面上方铺以下三层：第一层：挤塑板+保温反射膜（保温层）第二层：电热膜（并联方式接线）第三层：防水布或者无纺布（日常防水+保护电热膜）地面直接铺地板、或者地板革，若当地冬季温度极低，或者房子为保温效果不是很好，可以加一层挤塑板，更保温更节能。

如果是地面铺设地砖或水泥层，铺装示例如下：先找平地面；第一层：在找平的地面上方铺设挤塑板；（●根据房间面积需要裁剪电热膜为合适的长度、并排铺装电热膜。

●用电线并联连接电热膜。

（按下方标准施工图示连接电热膜，单条电热膜不能超过10米，使用专用钳子将专用卡子与电热膜金属载流条处连接牢靠，连接电线处用绝缘胶泥将连接部位整体包裹，充分防水绝缘）●计算总功率，配置合适的温控器。

连接温控器、连接温控探头、连接温控探头。

（温控探头位置居中安置在电热膜黑色发热碳基条位置）●第一次通电，全面检查一遍，看有无运行故障，排除故障。

●铺装用防水布或铺装无纺布。

●浇灌水泥沙浆镶地砖（水泥施工）、铺装地板（地板施工）●检测试验，施工完毕。

（（3-6CM7、严禁在距离电热膜载流条1cm以内及发热区刺破，施工中严禁电热膜载流条和发热体打钉、打孔；8、电热膜接线端与末端必须用胶泥完全密封，做好耐高温防水绝缘处理；9、整体供暖保温系数到达标准，绝缘材料严禁使用含金属的绝热材料或金属防潮层，禁使用易燃、自熄、有毒的绝热材料。

10、通电前各开关应处于分断状态，通电顺序为：观察线路工作状况，如无异常，调整温控器设定盘使系统进入加热状态，测试回路工作电流，应在正常范围内，且发热均匀，如工作正常，电热膜地热系统安装即告结束。

三：电热膜地暖安装过程真人照片展示：1、234使用钳子工具固定接线卡子与载流铜条（使用专用钳子的平口端）：连接接线卡子与电源线：（电线外层可用黄蜡管包裹，双层绝缘）接线卡子与电源线的链接（专用钳子的牙口端）：电热膜要并联接线：（每条膜的一端并联接线，一端胶泥密封）用绝缘胶泥（3CM宽即可）密封接线口、剪切口，再用PVC电工胶带覆盖、压牢：用胶带固定电热膜，电热膜层铺设、接线工作完毕。

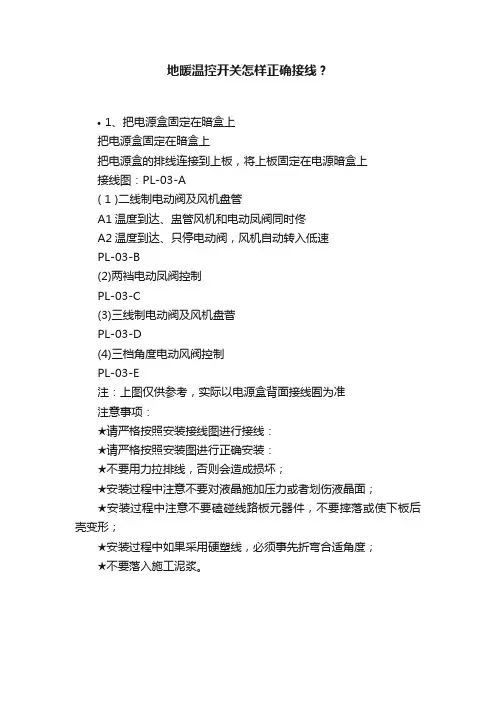

地暖温控开关怎样正确接线？
•1、把电源盒固定在暗盒上
把电源盒固定在暗盒上
把电源盒的排线连接到上板，将上板固定在电源暗盒上
接线图：PL-03-A
( 1 )二线制电动阀及风机盘管
A1温度到达、盅管风机和电动凤阀同时佟
A2温度到达、只停电动阀，风机自动转入低速
PL-03-B
(2)两裆电动凤阀控制
PL-03-C
(3)三线制电动阀及风机盘菅
PL-03-D
(4)三档角度电动风阀控制
PL-03-E
注：上图仅供参考，实际以电源盒背面接线囿为准
注意事项：
★请严格按照安装接线图进行接线：
★请严格按照安装图进行正确安装：
★不要用力拉排线，否则会造成损坏；
★安装过程中注意不要对液晶施加压力或者划伤液晶面；
★安装过程中注意不要磕碰线路板元器件，不要摔落或使下板后壳变形；
★安装过程中如果采用硬塑线，必须事先折弯合适角度；
★不要落入施工泥浆。

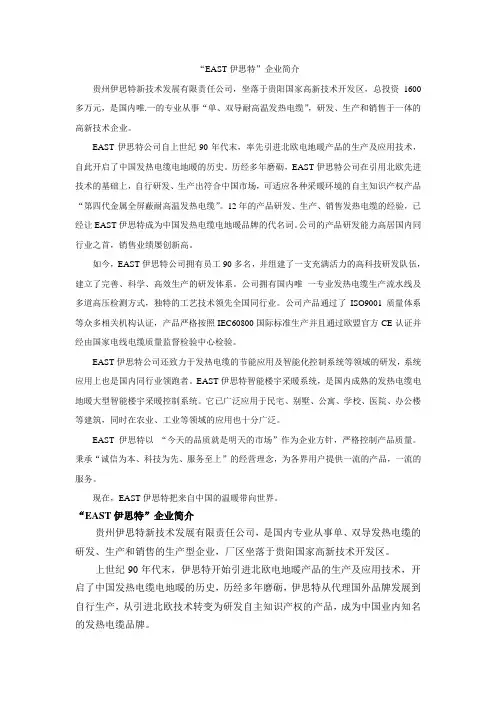

“EAST伊思特”企业简介贵州伊思特新技术发展有限责任公司，坐落于贵阳国家高新技术开发区，总投资1600多万元，是国内唯.一的专业从事“单、双导耐高温发热电缆”，研发、生产和销售于一体的高新技术企业。

EAST伊思特公司自上世纪90年代末，率先引进北欧电地暖产品的生产及应用技术，自此开启了中国发热电缆电地暖的历史。

历经多年磨砺，EAST伊思特公司在引用北欧先进技术的基础上，自行研发、生产出符合中国市场，可适应各种采暖环境的自主知识产权产品“第四代金属全屏蔽耐高温发热电缆”。

12年的产品研发、生产、销售发热电缆的经验，已经让EAST伊思特成为中国发热电缆电地暖品牌的代名词。

公司的产品研发能力高居国内同行业之首，销售业绩屡创新高。

如今，EAST伊思特公司拥有员工90多名，并组建了一支充满活力的高科技研发队伍，建立了完善、科学、高效生产的研发体系。

公司拥有国内唯一专业发热电缆生产流水线及多道高压检测方式，独特的工艺技术领先全国同行业。

公司产品通过了ISO9001质量体系等众多相关机构认证，产品严格按照IEC60800国际标准生产并且通过欧盟官方CE认证并经由国家电线电缆质量监督检验中心检验。

EAST伊思特公司还致力于发热电缆的节能应用及智能化控制系统等领域的研发，系统应用上也是国内同行业领跑者。

EAST伊思特智能楼宇采暖系统，是国内成熟的发热电缆电地暖大型智能楼宇采暖控制系统。

它已广泛应用于民宅、别墅、公寓、学校、医院、办公楼等建筑，同时在农业、工业等领域的应用也十分广泛。

EAST伊思特以“今天的品质就是明天的市场”作为企业方针，严格控制产品质量。

秉承“诚信为本、科技为先、服务至上”的经营理念，为各界用户提供一流的产品，一流的服务。

现在，EAST伊思特把来自中国的温暖带向世界。

“EAST伊思特”企业简介贵州伊思特新技术发展有限责任公司，是国内专业从事单、双导发热电缆的研发、生产和销售的生产型企业，厂区坐落于贵阳国家高新技术开发区。

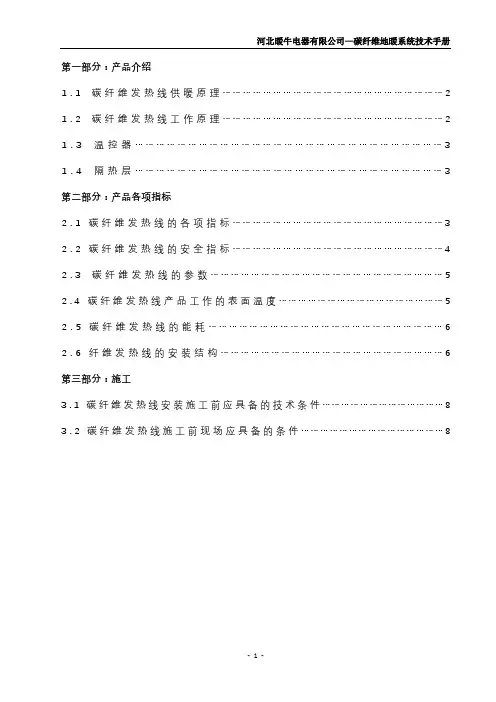

第一部分：产品介绍1.1碳纤维发热线供暖原理 (2)1.2碳纤维发热线工作原理 (2)1.3温控器 (3)1.4隔热层 (3)第二部分：产品各项指标2.1碳纤维发热线的各项指标 (3)2.2碳纤维发热线的安全指标 (4)2.3碳纤维发热线的参数 (5)2.4碳纤维发热线产品工作的表面温度 (5)2.5碳纤维发热线的能耗 (6)2.6纤维发热线的安装结构 (6)第三部分：施工3.1碳纤维发热线安装施工前应具备的技术条件 (8)3.2碳纤维发热线施工前现场应具备的条件 (8)第一部分产品介绍1.1碳纤维发热线供暖原理：碳纤维发热线地面辐射供暖是指将可以发热的电缆埋设在地面下，通过直接利用电流，由发热电缆加热地面，进而实现由地面向房间的辐射供暖，发热电缆表皮温度一般不超过65度。

发热电缆辐射供暖系统目前在国内常见有两种：一种是以金属发热材料的电缆，另一种是碳纤维为发热材料的电缆。

1.2碳纤维发热线工作原理：碳纤维是非金属材料，是世界公认的远红外发热产品，用多根同等阻值相等的发热线并联，等发热电缆被加上220V电压后，电流在发热线中通过，由于受到电阻值的阻碍，电能转化为热能并以远红外辐射形式散发出来，碳纤维是黑体材料，电热转换率在99%以上。

热量首先被水泥层所吸收，通过传导和远红外辐射形式加热房间内物体。

碳纤维发热线由外到内为聚氯乙烯护套、聚氯乙烯护套层、辐照交联型阻燃环保低烟无卤聚烯烃层，分别双绝缘层、外护套组成，发热电缆通电后，热线发热，并在40～65℃的温度间运行，埋设在填充层内的发热电缆，将热能通过热传导(对流)的方式和发出的7-15um的远红外线辐射方式传给受热体。

1.3 温控器：自动恒温控制器，用来测量、控制室内温度，通过分户分室控制运行费用，以达到节约电力能源的目的。

一般采用双温双控的温控器，温控器配置有两个温度传感器，一个置于温控器内，控制室内温度：另一个经导线连接置于地热电缆与绝热层之间，用来控制地表面温度，以限制系统不超温运行。

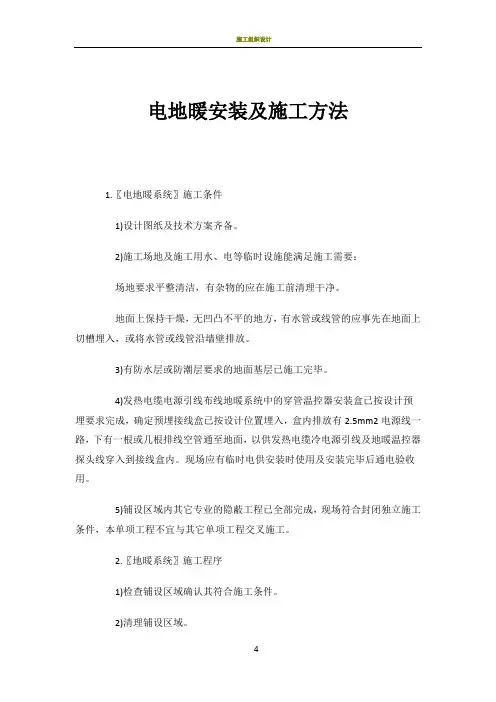

电地暖安装及施工方法1.〖电地暖系统〗施工条件1)设计图纸及技术方案齐备。

2)施工场地及施工用水、电等临时设施能满足施工需要：场地要求平整清洁，有杂物的应在施工前清理干净。

地面上保持干燥，无凹凸不平的地方，有水管或线管的应事先在地面上切槽埋入，或将水管或线管沿墙壁排放。

3)有防水层或防潮层要求的地面基层已施工完毕。

4)发热电缆电源引线布线地暖系统中的穿管温控器安装盒已按设计预埋要求完成，确定预埋接线盒已按设计位置埋入，盒内排放有2.5mm2电源线一路，下有一根或几根排线空管通至地面，以供发热电缆冷电源引线及地暖温控器探头线穿入到接线盒内。

现场应有临时电供安装时使用及安装完毕后通电验收用。

5)铺设区域内其它专业的隐蔽工程已全部完成，现场符合封闭独立施工条件，本单项工程不宜与其它单项工程交叉施工。

2.〖地暖系统〗施工程序1)检查铺设区域确认其符合施工条件。

2)清理铺设区域。

3)铺设绝热保温层。

4)铺设反射层。

5)铺设钢丝网。

6)按设计图纸铺设固定发热电缆。

7)检测发热电缆的标称电阻和绝缘电阻。

8)按要求浇筑混凝土填充层(由建筑装潢施工队完成)。

9)检测发热电缆的标称电阻和绝缘电阻。

10)安装地暖温控器。

11)铺设地面装饰材料，完成地面施工(由建筑装潢施工队完成)。

3.〖地暖系统〗施工程序1)铺设绝热保温层——聚苯乙烯保温板铺设前先将场地打扫干净，然后将聚苯乙烯保温板铺设在平整干净的结构面上。

地暖系统铺设时应切割整齐，保温板间不得有间隙，并用胶带粘接平顺。

2)铺设聚脂真空镀铝膜---铺设镀铝膜时，必须平整覆盖整个保温板，并用胶带固定。

3)铺设地暖系统中的钢丝网将钢丝网铺设在聚脂真空镀铝膜上，接头处应用绑扎带(或塑料卡钉)捆扎牢固，钢丝网之间应搭接并绑扎固定。

4)铺设地暖系统中的发热电缆发热电缆必须按设计图纸要求间距铺设在钢丝网上，最小弯曲半径为5倍电缆直径，发热电缆铺设应美观，平直。

不允许摔打发热电缆。
