民熔DDS7178型智能电表简介 (图文)

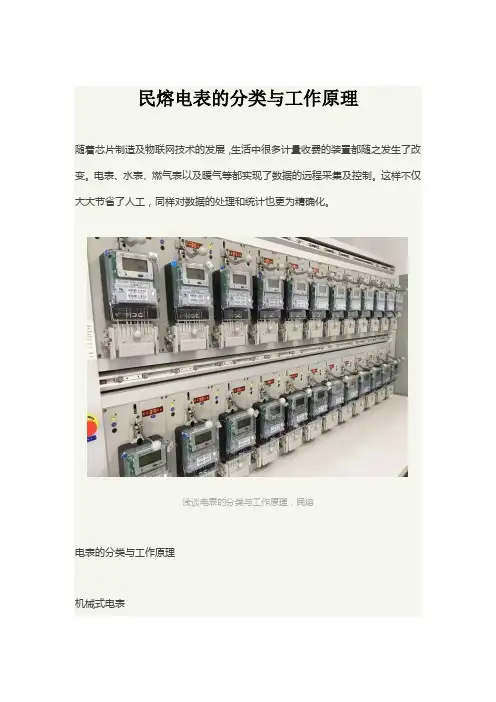

民熔电表的分类与工作原理随着芯片制造及物联网技术的发展，生活中很多计量收费的装置都随之发生了改变。

电表、水表、燃气表以及暖气等都实现了数据的远程采集及控制。

这样不仅大大节省了人工，同样对数据的处理和统计也更为精确化。

浅谈电表的分类与工作原理，民熔电表的分类与工作原理机械式电表使用周期是纯机械仪表，又称感应仪表。

它利用电磁感应原理采集电流和电压，通过机械齿轮传动驱动计数，最后显示功耗。

内部主要由电流线圈、电压线圈、铝盘、永磁体、机械计数装置、接线端子等组成，电压线圈并联到负载回路时，线圈匝数大，线径细；当电流线圈串联到负载电路时，线圈匝数小，线径粗。

两个线圈产生的磁通量一起作用在铝盘上。

由于这两个线圈的作用，铝盘会产生涡流，使铝盘旋转。

在永磁体的阻尼作用下，铝盘将匀速旋转。

在蜗杆和齿轮的驱动下，计数装置对电量进行计数和显示。

浅谈电表的分类与工作原理，民熔感应式电表感应式电表由于使用的是机械装置进行计量，机械装置会因环境因素（如温度）而产生影响。

所以这种电表的稳定性和计量精度相对较差，并且每个电表在出厂时会存在磁路及机械结构的差异，所以需要加入一些补偿措施，长时间的运输及振动后，也需要进行调校。

这种电表在计量时需要带动铝片旋转，产生的功耗较大，并且无法防止窃电等非正常使用行为，需要人工定期抄表，这一点也会大大增加了工作量及用电量统计的时间。

所以这种电表现在基本上已经淘汰了。

电子式电表浅谈电表的分类与工作原理，民熔电子式电表是继感应电表之后的一种电表。

它体积小，重量轻。

电子仪表的测量还需要检测电压和电流。

一般采用电阻分压法检测电压。

电流通过采样电阻检测，采集到的负载电流通过电阻转换成电压。

这种仪表的计量不是机械铝盘，而是一种特殊的计量芯片，输入电压、电流采样信号。

测量芯片将输入电压和电流信号相乘，转换成与产品成比例的脉冲信号。

电量显示部分仍采用机械轮，与感应计不同。

它使用电磁计数装置。

测量芯片输出的脉冲驱动电量显示部的机械装置显示最终电量。

智能电表的原理与结构智能电表作为智能电网的重要环节，它的发展对于智能电网的壮大具有不可替代的作用。

本文包括智能电表的结构分类、工作原理和特点等，从中你还可以了解到智能电表能带给用户的哪些好处，其智能关键表现在哪些方面?一、智能电表的定义所谓智能电表，就是应用计算机技术，通讯技术等，形成以智能芯片(如CPU)为核心，具有电功率计量计时、记费、与上位机通讯、用电管理等功能的电度表。

智能电表通过用户交费对智能IC卡充值并输入电表中，电表才能供电，表中电量用完后自动拉闸断电，从而有效地解决上门抄表和收电费难的问题。

并对用户的购电信息实行微机管理，方便进行查询、统计、收费及打印票据等。

二、智能电表的结构分类目前，国内智能电度表从结构上大致可分为机电一体式和全电子式两大类。

机电一体式，即在原机械式电度表上附加一定的部件，使其既能完成所需功能，又能降低造价且易于安装，一般而言其设计方案是在不破坏现行计量表原有物理结构，不改变其国家计量标准的基础上加装传感装置变成在机械计度的同时亦有电脉冲输出的智能电表，全电子式则从计量到数据处理都采用以集成电路为核心的电子器件，从而取消了电表上长期使用的机械部件，与机电一体化电度表相比具有电表体积减小，可靠性增加，更加精确，耗电量减少，并且生产工艺大大改善，不必只在原有意义上的专业电度表厂生产等优越性，最终会取代带有机械部件的计量表。

1、机电一体式的电度表第一种机电式电能表是在原有机械式电能表的基础上，配备电子计数装置及相应的控制和通信电路，或具有IC卡读写接口，实现自动计量、计费和控制；其基本结构是在原机械式电能表转台上打孔或涂刷（粘贴）能吸收光线的材料。

这种电能表与机械式电能表具有相同的测量精度和特性，但成本较高。

其优点在于能充分利用已安装使用的大量机械式电能表，其测量原理为公众所熟悉，易于接受。

另一种机电式电能表是利用电子计量电路获取数字脉冲信号，然后驱动码盘通过微电机值来获得电能计数，这种结构是电子式电能表最简单可行的方案，但不幸的是，它对测量电路的要求很高所有的电表都需要将电能值按固定比例转换成相应数量的数字脉冲为了以正确的速度驱动微电机转动车轮，我们需要以正确的速度驱动微电机。

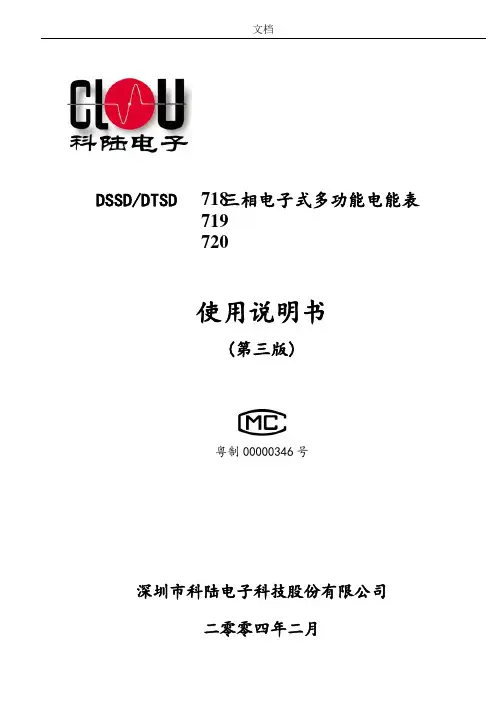

文档DSSD/DTSD 三相电子式多功能电能表使用说明书(第三版)粤制00000346号深圳市科陆电子科技股份有限公司二零零四年二月718 719 720目录1 综合介绍 (1)1.1 概述 (1)1.2 工作原理简述 (1)1.3 技术参数 (2)1.3.1 主要技术参数 (2)1.3.2 日历时钟 (2)1.3.3 光耦脉冲输出 (2)1.3.4 其它数据 (3)2 基本功能 (3)2.1 电能计量 (3)2.2 最大需量测量 (3)2.3 费率和时段 (3)2.4 按月统计电量 (4)2.5 实时量测量 (4)2.6 监控记录 (4)2.7 停电抄表 (4)2.8 负荷曲线 (4)2.9 电量冻结 (5)2.10 通信接口 (5)2.11 负荷监控 (5)2.12 谐波分析（选用） (5)2.13 电压合格率（选用） (5)2.14 U2×T、I2×T（选用） (5)2.15 脉冲输出 (5)2.16 继电器输出 (5)2.17 声光报警 (6)3 液晶显示代码和符号说明 (6)3.1 显示界面 (6)3.2 显示代码 (6)3.3 代码编码实例 (12)4 电能表外形图 (12)5 电能表的安装与接线 (12)6 使用方法 (18)6.1 调整 (18)6.2 校验 (18)6.3 电表显示 (18)6.3.1 循环显示 (18)6.3.2 按钮切换显示 (18)6.3.3 设定参数显示 (19)6.3.4 故障及告警显示 (19)6.4 最大需量和电量结算 (19)6.5 电表编程 (20)6.6 电池更换 (20)7 注意事项 (20)1 综合介绍1.1 概述DSSD/DTSD 718(719/720)三相三线/三相四线电子式多功能电能表是深圳市科陆电子科技股份有限公司研制生产的新一代智能型高科技电能计量产品。

它以本公司专利技术为基础，采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-1997《多功能电能表》、DL/T645-1997《多功能电能表通信规约》等设计制造。

IC卡预付费电度表亦称为IC卡预付费电能表、智能电表，是以IC卡作为电能量值数据传输介质，在电度表（电子式电度表或机械式电度表）中加入负荷控制部分等功能模块，从而实现电量抄收和电量结算的智能型电度表。

管理售电系统95年前，主要为电钥匙IC卡，以93C46和24C01为主IC卡为可擦写存储芯片（EEPROM）或一般存储卡，IC卡存储方便、使用简单、价格便宜，安全性不高，存在被破解的可能性，用户以物业小区为主。

95年~99年，主要为电话卡式IC卡，以存储卡（24C01）和逻辑加密卡（4442、4428）为主其中逻辑加密卡（4442、4428）的安全性得到进一步提高，内嵌芯片在存储区外增加了控制逻辑，在访问存储区之前需要核对密码，只有密码正确，才能进行操作。

用户从单纯物业小区扩展到电力行业管理部门，开始大规模普及使用98年~至今，主要为金融级IC卡，以CPU卡（CPU卡和SAM模块为加密介质）为主CPU卡内嵌芯片相当于一个特殊类型的单片机，内部除了带有控制器，存储器，时序控制逻辑等外，还带有算法单元和操作系统，存储容量大，处理能力强，信息存储安全等特性。

率先在北京供电局全面推广，并在河南、湖南等城市开始推广。

（1）不需要人工抄表，有利于现代化管理。

IC卡电表的使用避免人工抄表上门收费给客户带来的诸多不便，且历史购电数据均可以保存，便于客户查询。

（2）充分体现了电力的商品属性。

实行先买电后用电，客户可以根据自己的实际需要有计划地购电、用电，不会因欠费而发生滞纳金，增加不必要的开支。

（3）解决了收费难的问题。

能很好地解决零散居民客户、临时用电客户、经常欠费客户的收费问题。

IC卡电表具有多种防窃电功能，起动电流小、无潜动、宽负荷、低功耗，误差曲线平直、长期运行时稳定性好，外形美观、体积小、重量轻、安装方便。

准确度高：全电子式设计，内置进口专用芯片，精度不受频率、温度、电压，高次谐波影响。

长寿命：采用SMT技术，优化的电路设计，整机出厂后无需调整电路。

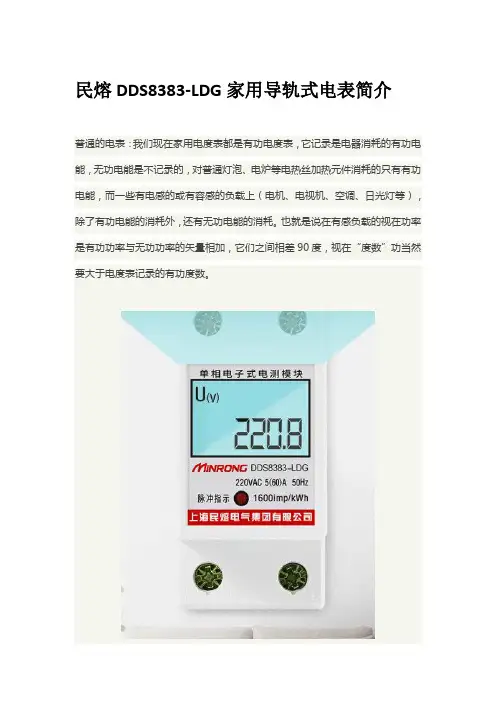

民熔DDS8383-LDG家用导轨式电表简介普通的电表：我们现在家用电度表都是有功电度表，它记录是电器消耗的有功电能，无功电能是不记录的，对普通灯泡、电炉等电热丝加热元件消耗的只有有功电能，而一些有电感的或有容感的负载上（电机、电视机、空调、日光灯等），除了有功电能的消耗外，还有无功电能的消耗。

也就是说在有感负载的视在功率是有功功率与无功功率的矢量相加，它们之间相差90度，视在“度数”功当然要大于电度表记录的有功度数。

民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表品牌民熔型号DDSD-LDG名称导轨式电能表精度1级额定电压220V/50Hz额定电流60A/80A(65A)外形尺寸36.6*78.4*65.6mm环境温度-10~50℃但对无感负载上所消耗的电能是100%记录在电度表上的，是无法通过并联任何电器负载来减小有功电能的消耗。

对有感负载，电度表只记录有功电能消耗，用户不要担心电度表多记录耗电。

要想通过外部电器来减小有功电能的都只能是骗人的把戏，除非平时多注重节约用电。

2 IC卡电表内部是由基表、主控单片机芯片、数码显示、继电器开关、ESAM模块和IC卡接口组成。

民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表普通家用电表主要由两个系统组成：测量系统和单片机处理系统。

测量系统：是一块单相电子式电能表。

工作原理为：由分压器完成电压取样，由取样电阻完成电流取样，取样后的电压电流信号由乘法器转换为功率信号，经V/T变换后，推动计度器工作，并将脉冲信号输入单片机系统。

民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表用户需在供电部门交款购电，所购电量在售电机上被写进用户电卡，由电卡传递给电表，电卡经多次加密可以保证用户可靠地使用。

当所购电量用完后，表内继电器将自动切断供电回路。

当然电子表的功耗相对于机械表要大，因为驱动数码管或带背光的LCD需要更多的电流，一般数码管（相当于8个LED灯并排，但位置不同，根据亮灭来显示不同数字)点亮一点大概需要20mA的电流，显示的越多，自身消耗的越大，而机械电表现在大多数做的很灵敏，自身消耗大概是1月1度的表损（供电局在家用电费单上会多加一度电的损耗），并且机械电表不用电是没有消耗的，而电子表不用也会有损耗，一般用3段数码管+微控制器大概需要2-3W的自身消耗，会浪费更多的电能民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表实时显示一目了然民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表优质内芯打造更可靠的电表使用更放心民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表接线图民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表更多内容可关主微信公众号民熔电气集团回复电气可获取更多电气行业资料。

使用说明书更多关注公....众....号民熔电气集团回复电气获取更多电气行业资料1 一、产品简介1.1 概述单相智能电能表是本公司研制生产的新一代电能计量产品。

本产品采用专用大规模集成电路和SMT生产工艺，具有电能计量、数据处理、实时监测、自动控制、信息交互等功能。

本产品完全符合以下标准要求：GB/T 15284-2002 《多费率电能表特殊要求》GB/T 17215.323-2008 《交流电测量设备特殊要求-第23部分静止式无功电能表（2级和3级）》GB/T 17215.321-2008 《交流电测量设备特殊要求-第21部分静止式有功电能表（1级和2级）》GB/T 17215.211-2006 《交流电测量设备通用要求试验和试验条件-第11部分：测量设备》GB 4208-2008 《外壳防护等级（IP代码）》GB/T 15464-1995 《仪器仪表包装通用技术条件》JJ式电能表》DL/T 614-2007 《多功能电能表》DL/T 645-2007 《多功能电能表通信协议》DL/T 830-2002 《静止式单相交流有功电能表使用导则》DL/T 698-1999 《低压电力用户集中抄表系统技术条件》Q/GDW 205-2008 《电能计量器具条码》Q/GDW 206-2008 《电能表抽样技术规范》Q/GDW 355-2009 《单相智能电能表型式规范》Q/GDW 354-2009 《智能电能表功能规范》Q/GDW 365-2009 《智能电能表信息220 1.2.2 标准参比电流：电能表接入方式标准值（A）直接接入5，10，20 经互感器接入1.52 1.2.3 最大电流：不小于4倍参比电流。

1.2.4 参比频率：50Hz。

1.2.5 功率消耗 1.2.5.1 电压线路：在参比电压、参比温度和参比频率下，电能表电压线路的有功功率和视在功率消耗在非通信状态下不大于1.5W、10V A；在通.6 电能表常数：电压最大电流常数单相直通220 20 3200 30 3200 40 1600 50 1600 60 1600 80 800 范围规定的工作范围-25℃～60℃极限工作范围-40℃～70℃储存和运输极限范围-40℃～70℃ 1.2.8.3 工作相对湿度不大于95% 1.2.8.4 大气压力63.0kPa～106.0kPa（海拔4000m及以下），特殊订货要求除外。

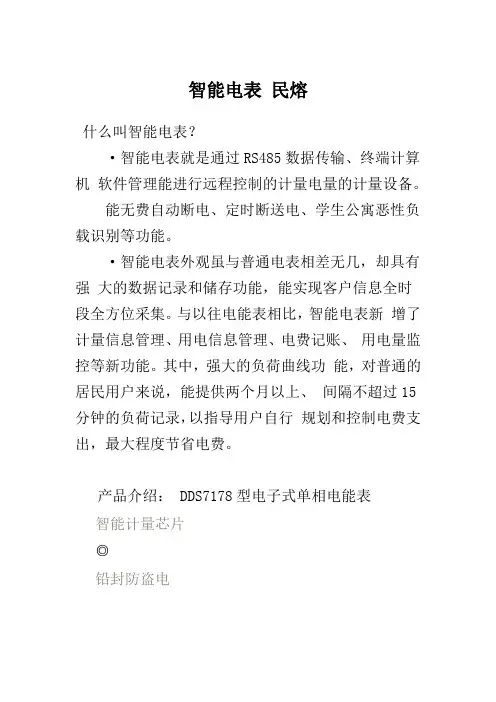

智能电表民熔
什么叫智能电表？
·智能电表就是通过RS485数据传输、终端计算机软件管理能进行远程控制的计量电量的计量设备。

能无费自动断电、定时断送电、学生公寓恶性负载识别等功能。

·智能电表外观虽与普通电表相差无几，却具有强大的数据记录和储存功能，能实现客户信息全时段全方位采集。

与以往电能表相比，智能电表新增了计量信息管理、用电信息管理、电费记账、用电量监控等新功能。

其中，强大的负荷曲线功能，对普通的居民用户来说，能提供两个月以上、间隔不超过15分钟的负荷记录，以指导用户自行规划和控制电费支出，最大程度节省电费。

产品介绍： DDS7178型电子式单相电能表
智能计量芯片
◎
铅封防盗电
不如何选择正确的电流
这款电表满足大部分家庭需求
电表优势对比
电表优势对比
品质我们的追求这款电表满足大部分家庭需求
如何选择正确的电流?
根据使用功率，选择电流，注意不要大于电表功率上限，
且尽量保有余量，可防止电表烧毁。

1. 5(6)A直接式 1.3KW以下
2.5(10)A直接式
2.2KW以下
5(20)A直接式出租房4. 4KW以下。

电表基础知识电表是电能表的简称，是用来测量智能的仪表，又称电度表，火表，智能表，千瓦小时表，指测量各种电学量的仪表电表知识讲解-最全面，最详细，民熔Ammeter，又称“安培表”。

--电流表是测量电路中电流大小的工具--在电路图中，电流表的符号为"圈A"--直流电流表的构造主要包括：三个接线柱[有"+"，"-"两种接线柱，如（+，-0.6，-3）或（-，0.6，3）]，指针，刻度等（交流电流表无正负接线柱）--电流表的使用规则：：①电流表要串联在电路中（否则短路。

）；②电流要从"+"接线柱入，从"-"接线柱出（否则指针反转。

）；③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程。

）；④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线。

若将电流表连到电源的两极上，轻则指针打歪，重则烧坏电流表、电源、导线。

）.电压表是测量电压的一种仪器1）常用电压表——伏特表符号：V2）大部分电压表都分为两个量程。

（0—3V）（0—15V）3）正确使用：调零（把指针调到零刻度）并联（只能与被测部分并联）正进负出（使电流从正极接入流进，从负极接入流出）量程（被测电压不能超过电压表的量程，用“试触”法选择适当量程电表。

4）直流电压表的符号要在V下加一个_，交流电压表的符号要在V下加一个波浪线“~”电压表有三个接线柱，一个负接线柱，两个正接线柱例如学生用电压表一般正接线柱有3V，15V两个，测量时根据电压大小选择量程为“15V”时，刻度盘上的每个大格表示5Ⅴ，每个小格表示0.5V（即最小分度值是0.5Ⅴ）；量程为“3Ⅴ”时，刻度盘上的每个大格表示lV，每个小格表示0.1V（即最小分度值是0.lⅤ）。

我们可用电流表来测量电流的大小．电流表的符号是（A）．交流电压表能在不区分正负极的情况下正确选择量程，并在被测电路两端直接并联。

预付费电度表又叫做定量电能表、IC卡电度表，除了具有普通电能表的计量功能外，特别的是用户先买电，买电后才能用电，若用完电后用户不继续卖电，则自动切断电源停止供电。

插卡预付费电表常见的预存方法
预存方法有两种，一种为代码式，一种为写卡式。

代码式原理为:管理系统将用户信息和购电信息结合起来生成一组加密代码，并交给用户自己输入到电表中，电表经过正确解密后得到预存电量或金额并保存。

写卡式:将预购电量或金额写入专用电子卡（存储器）中，交给用户持电子卡到对应电表上进行通讯，预购值自动送入电表中。

电子卡或IC卡，又称购电卡，是用特殊的IC卡芯片经过特殊包装后制成的。

普通购电卡按通信方式可分为接触式和非接触式。

接触式有：卡片卡、钥匙卡，非接触式有：射频卡、遥控卡。

一户一卡，适合家庭使用。

一表多卡，插卡供电，拔卡断电，适用于公寓等出租房
弹簧座
轻松插入和取出卡
电力系统管理部门对预付费电能表的需求是多样化的。

以下是电力系统管理部门和特定用户通常需要的几种预付费电度表
（1）适用于解决流动性大、有拖欠倾向的中小电力用户/商业户三相预付费电能表问题。

（2）多户农民可使用多台电表和预付电能表灌溉。

（3）适用于三相多费率、有时间间隔的预付费电能表。

（4）适用分时电价政策的单相预付费电度表
（5）适用于普通居民的单相预付费电能表。

导轨式dts7178电子智能电表说明书
智能电度表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防止损坏产品。

注:采用交流供电时，建议在火线一侧安装1A保险丝。

电力品质较差时，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。

2）输入信号:
智能型电度表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。

适用于不同的负载形式。

注:具体接线及仪表参数（脉冲常数等）见仪表。

在科技迅猛发展的今天，新型电能表已快步进入千家万户。

下面介绍具有较高科技含量的静止式电能表和民熔电卡预付费电能表。

静止式电能表是借助于电子电能计量的先进机理，继承传统感应式电能表的优点，采用全屏蔽、全密封的结构，具有良好的抗电磁干扰性能，集节电、可靠、轻巧、高准确度、高过载、防窃电等为一体的新型电能表。

静止式电能表由分流器取得电流采样信号，分压器取得电压采样信号，经乘法器得到电压、电流的乘积信号，再经频率变换产生一个频率与电压、电流乘积成正比的计数脉冲，通过分频驱动步进电动机，使计度器计量静止式电能表按电压分为单相电子式、三相电子式和三相四相电子式等，按用途又分为单一式和多功能（有功、无功和复合型）等。

静止式电能表的安装使用要求，与一般机械式电能表大致相同，但接线宜粗，避免因接触不良而发热烧毁。

电卡预付费电能表即为机电一体化电子电能表外形图付费电能表，又称IC卡表或磁卡表，如图所示。

它不仅具有电子式电能表的各种优点，而且电能计量采用先进的微电子技术进行数据采集、处理和保存，实现先付费后用电的管理功能。

电卡预付费电能表通过电阻分压网络和分流元件分别对电压信号和电流信号采样，送到电能计量芯片，在计量芯片内部经过差分放大、A—D转换和乘法器电路进行乘法运算，完成被计量电能的瞬时功率测量再通过滤波和数字、频率转换器，输出与被计量电能平均功率成比例的频率脉冲信号，其中高频脉冲输出可供校验使用，低频脉冲输出给计度器显示电量及CPU进行通信抄收等数数据处理。

电卡预付费电能表也有单相和三相之分。

智能电表采用了电子集成电路的设计，因此与感应式电表相比，智能电表不管在性能还是操作功能上都具有很大的优势。

1）功耗。

由于智能电表采用电子元件设计方式，因此一般每块表的功耗仅有0.6～0.7W左右，对于多用户集中式的智能电表，其平均到每户的功率则更小。

而一般每只感应式电表的功耗为1.7W左右。

2）准确度。

就表的误差范围而言，2.0级电子式电能表在5%～400%标定电流范围内测量的误差为±2%，而且目前普遍应用的都是准确等级为1.0级，误差更小。

D DSF858型单相静止式多费率电能表产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

一、概述DDSF858单相静止式多费率电能表是本公司按照国家电网公司智能电表相关技术规范研制生产的新一代电能计量产品。

本产品采用专用大规模集成电路和SMT生产工艺，具有电能计量、数据处理、实时监测、自动控制、信息交互等功能。

本产品完全符合以下标准要求：GB/T1634.1-2004《塑料负荷变形温度的测定第1部分：通用试验方法》GB/T1634.2-2004《塑料负荷变形温度的测定第2部分：塑料、硬橡胶和长纤维增强复合材料》GB4208-2008《外壳防护等级(IP代码)》GB/T13384-2008《机电产品包装通用技术条件》GB/T17215.211-2006《交流电测量设备通用要求试验和试验条件，第11部分：测量设备》GB/T17215.301-2007《多功能电能表特殊要求》GB/Z21192-2007《电能表外形和安装尺寸》DL/T645-2007《多功能电能表通信协议》DL/T830-2002《静止式单相交流有功电能表使用导则》JJG596《电子式电能表检定规程》Q/GDW205-2008《电能计量器具条码》Q/GDW206《电能表抽样技术规范》二、规格和主要参数2.1规格额定电压:220V额定电流:1.5(6)A、5(20)A、10(40)A、5(60)A、15(60)A、20(80)A、30(100)A精度等级:1级、2级参比频率:50Hz2.2基本误差2.3起动:在额定电压和cosφ=1(对有功电能表)的条件下,负载电流升到起动电流IQ后,电能表在起动时限内能起动并连续记录。

直接接入:IQ=0.004Ib,经互感器接入:IQ=0.002In。

起动规定时间：min2.4潜动：施加115%的额定电压,电流线路无电流,cosφ=1,电能表的测试输出在规定的时限内不应产生多于一个的脉冲。

民熔插卡电表简介一、IC卡电度表介绍： 1.为什么采用IC卡予收费电度表方案：对旧式电磁电度表的改造有许多方案，归纳起来一种是数据采集方式；另一种是数据卡（IC卡或磁卡）方式。

数据采集方式是用无线或有线将电度表中的用电量传送到电业局；这种系统造价很高,一些发达国家一般采用这种方式。

数据卡方式是用卡作为数据传递的媒体, 这种方式较适合我国的情况。

其中IC卡（电卡）与磁卡相比大小一样, 但记录数据的媒体不同。

磁卡上有一磁带, 它记录数据的方式如同磁带录音机, 数据的记录及读出全要磁头移动。

IC卡是将集成电路（存储器）封装在塑料基片中, 数据的记录、读出由CPU芯片完成。

IC卡的优点是（1）信息量大、可加密, 可靠性高；（2）信息保存时间长、不易破坏（磁卡在外磁场下可消磁）；（3）可以重复使用；（4）成本低。

民熔预付费插卡电表电工分享：插卡电表的工作原理，看完用电倍轻松。

民熔2卡片式电度表计费系统：微机管理系统售卡机IC卡式电度表微机和刷卡机由售电单位（电业局）管理。

用户卡先到售电单位用现金购买所需电量（度）。

回家后，他把卡片插入电表的卡座（CPU芯片）。

此时，用户可以用电。

当用户电表中记录的电量仍为10度时，会向用户发出警告（如断电一次），提醒用户重新购买。

如果电表的剩余功率为零，并且没有增加新的功率，则电表中的继电器断路，电源停止。

三。

电能表技术指标：（1）技术指标：A.电流范围：5（20）A，5（40）A B.电能表常数：1600 imp/kW，H C.启动电流：0.4%IBD.功率：小于2W E.IC卡：加密，可重复使用F.其他功能：4位显示，报警功能，数据可以写，双向计数。

g、工作环境：-20℃~45℃h.体积：154mm×110mm ×63mm i.重量：0.7Kg 4.主要结构及工作原理：电能表外壳采用5.主要功能：（1）电能卡电能卡采用单一电源EEPROM技术，一表一卡制，用户相互之间不通用，数据回写多重加密，IC卡可重复使用。

智能电表民熔
什么叫智能电表？
·智能电表就是通过RS485数据传输、终端计算机软件管理能进行远程控制的计量电量的计量设备。

能无费自动断电、定时断送电、学生公寓恶性负载识别等功能。

·智能电表外观虽与普通电表相差无几，却具有强大的数据记录和储存功能，能实现客户信息全时段全方位采集。

与以往电能表相比，智能电表新增了计量信息管理、用电信息管理、电费记账、用电量监控等新功能。

其中，强大的负荷曲线功能，对普通的居民用户来说，能提供两个月以上、间隔不超过15分钟的负荷记录，以指导用户自行规划和控制电费支出，最大程度节省电费。

产品介绍： DDS7178型电子式单相电能表
QUALITY 品质不将就
信任源于真诚
◎
智能计量芯片
◎
铅封防盗电
不
HOW To CHOOSE 顶部如何选择正确的电流
这款电表满足大部分家庭需求
电表优势对比
品质我们的追求
如何选择正确的电流?
根据使用功率，选择电流，注意不要大于电表功率上限，且尽量保有余量，可防止电表烧毁。

1. 5(6)A直接式 1.3KW以下
2.5(10)A直接式
2.2KW以下
5(20)A直接式出租房4. 4KW以下。

民熔电能表基础概念,民熔一、产品术语二、行业专用名词术语三、六型表常用术语一、产品术语：1.多功能电能表：由测量单元和数据处理单元等组成，除计量有功与无功电能量外，还具有分时、测量需量等二种以上功能，并能显示、贮存和输出数据的能力。

如六型表，四型表，华立表，W1与Y1表2.预付费卡电能表：由测量单元，数播处理单元及IC卡组成，用户只有通过IC卡购电后才能用电的电表。

如单相单费率卡表，三相单费字卡表，三相多功能卡表。

11.显示器（display）显示贮存器内套的单元。

12.计度器（register）由贮存器和显示器构成的能贮存和显示信息的机电或电子单元：13.电流线路（current circuie 导入仪表所连线路电流的内部接线和部分测量器件。

14.电压线路（voltage circuit 引入仪表所连线路电压的内部接线、部分测量器件和仪表用电源。

15.辅助线路（auxiliary circuie 表充内的元件（灯、签触器等）以及月以连接外部装置（例如时钟、继电器、脉冲计数器）的连线。

16.常效（constant）表示仪表记录的有功电能与相应的测试输出值之间关系的值：如此值是脉冲数，则常数是imp/kwh 或wh/imp： 17.基本电流(Ib）basic current(b）确定直接接通仪表有关特性的电流值。

18.额定电流（In）rated current(1m）确定经互感器工作的仪表有关特性的电流值： 19.最大电流（Imax）maximum current（Imax) 仪表能基本满足本标准规定的电流最大值。

3.简易复费早电表：由测量单元和效播处理单元等组成，主要计量有功电量与分时计量电量。

如单相复费率电表，黑白电能表。

4.简易有功与无功电表：则测量单元及简易筛加功能的电表，如三相四线/三相三线有功无功电能表，单相表。

5.三相四线有功表，三相三线有功表。

6.跨线式无功表：三相四线90度无功表（△90度无功表），三相三线90度无功表（V90度无功表）。

电表基础知识电表是电能表的简称，是用来测量智能的仪表，又称电度表，火表，智能表，千瓦小时表，指测量各种电学量的仪表电表知识讲解-最全面，最详细，民熔Ammeter，又称“安培表”。

--电流表是测量电路中电流大小的工具--在电路图中，电流表的符号为"圈A"--直流电流表的构造主要包括：三个接线柱[有"+"，"-"两种接线柱，如（+，-0.6，-3）或（-，0.6，3）]，指针，刻度等（交流电流表无正负接线柱）--电流表的使用规则：：①电流表要串联在电路中（否则短路。

）；②电流要从"+"接线柱入，从"-"接线柱出（否则指针反转。

）；③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程。

）；④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线。

若将电流表连到电源的两极上，轻则指针打歪，重则烧坏电流表、电源、导线。

）.电表知识讲解-最全面，最详细，民熔电压表是测量电压的一种仪器1）常用电压表——伏特表符号：V2）大部分电压表都分为两个量程。

（0—3V）（0—15V）3）正确使用：调零（把指针调到零刻度）并联（只能与被测部分并联）正进负出（使电流从正极接入流进，从负极接入流出）量程（被测电压不能超过电压表的量程，用“试触”法选择适当量程电表。

4）直流电压表的符号要在V下加一个_，交流电压表的符号要在V下加一个波浪线“~”电压表有三个接线柱，一个负接线柱，两个正接线柱例如学生用电压表一般正接线柱有3V，15V两个，测量时根据电压大小选择量程为“15V”时，刻度盘上的每个大格表示5Ⅴ，每个小格表示0.5V（即最小分度值是0.5Ⅴ）；量程为“3Ⅴ”时，刻度盘上的每个大格表示lV，每个小格表示0.1V（即最小分度值是0.lⅤ）。

我们可用电流表来测量电流的大小．电流表的符号是（A）．交流电压表不分正负极，正确选择量程，直接把电压表并联在被测电路的两端。
