工业机器人的传感系统

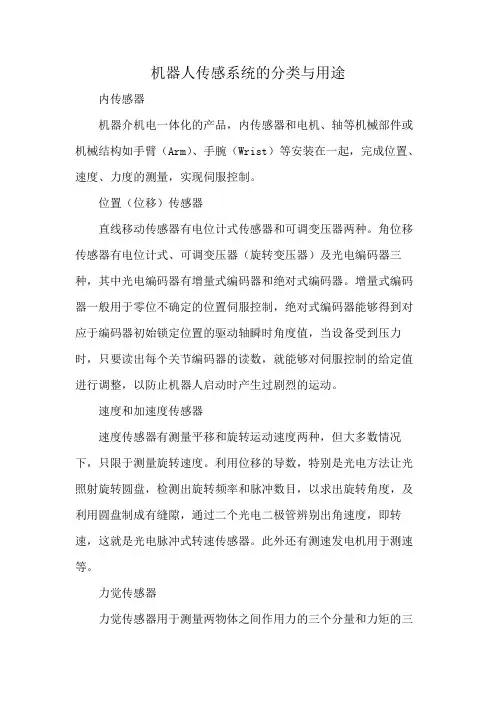

机器人传感系统的分类与用途内传感器机器介机电一体化的产品，内传感器和电机、轴等机械部件或机械结构如手臂（Arm）、手腕（Wrist）等安装在一起，完成位置、速度、力度的测量，实现伺服控制。

位置（位移）传感器直线移动传感器有电位计式传感器和可调变压器两种。

角位移传感器有电位计式、可调变压器（旋转变压器）及光电编码器三种，其中光电编码器有增量式编码器和绝对式编码器。

增量式编码器一般用于零位不确定的位置伺服控制，绝对式编码器能够得到对应于编码器初始锁定位置的驱动轴瞬时角度值，当设备受到压力时，只要读出每个关节编码器的读数，就能够对伺服控制的给定值进行调整，以防止机器人启动时产生过剧烈的运动。

速度和加速度传感器速度传感器有测量平移和旋转运动速度两种，但大多数情况下，只限于测量旋转速度。

利用位移的导数，特别是光电方法让光照射旋转圆盘，检测出旋转频率和脉冲数目，以求出旋转角度，及利用圆盘制成有缝隙，通过二个光电二极管辨别出角速度，即转速，这就是光电脉冲式转速传感器。

此外还有测速发电机用于测速等。

力觉传感器力觉传感器用于测量两物体之间作用力的三个分量和力矩的三个分量。

机器人中理想的传感器是粘接在依从部件的半导体应力计。

具体有金属电阻型力觉传感器、半导体型力觉传感器、其它磁性压力式和利用弦振动原理制作的力觉传感器。

由于机器人发展历史较长，近年来普遍采用以交流永磁电动机为主的交流伺服系统，对应位置、速度等传感器大量应用的是：各种类型的光电编码器、磁编码器和旋转变压器。

外传感器以往一般工业机器人是没有外部感觉能力的，而新一代机器人如多关节机器人，特别是移动机器人、智能机器人则要求具有校正能力和反应环境变化的能力，外传感器就是实现这些能力的。

触觉传感器微型开关是接触传感器最常用型式，另有隔离式双态接触传感器（即双稳态开关半导体电路）、单模拟量传感器、矩阵传感器（压电元件的矩阵传感器、人工皮肤——变电导聚合物、光反射触觉传感器等）。

工业机器人本体的基本组成
工业机器人本体的基本组成通常包括以下几个部分：
1. 机械结构：这是机器人的主体框架，包括底座、腰部、臂部、腕部和末端执行器等组成部分。

机械结构的设计需要考虑到机器人的负载能力、运动范围、精度要求等因素。

2. 驱动系统：驱动系统是为机器人提供动力的关键组件，它可以根据需要调节机器人的运动速度和方向。

常见的驱动方式有电动、液压、气压和伺服电机等。

3. 传感系统：传感系统用于感知机器人周围环境的变化，例如位置、速度、力/扭矩、温度等参数。

常用的传感器包括编码器、激光雷达、摄像头、红外线传感器等。

4. 控制系统：控制系统是机器人的“大脑”，负责接收传感器反馈的数据并进行处理，然后发出指令来控制机器人的动作。

控制系统通常由嵌入式处理器、操作系统、编程语言和人机界面等组成。

5. 执行机构：执行机构是机器人完成特定任务的关键组件，例如抓手、喷涂枪、焊接头等。

执行机构通常与末端执行器相连，可以根据需要进行调节和更换。

6. 配套软件和设备：除了机器人本体外，还需要相应的配套软件和设备来支持机器人的运行和维护。

例如机器人操作系统、编程软件、调试工具、维护手册等。

综上所述，工业机器人本体的基本组成包括机械结构、驱动系统、传感系统、控制系统、执行机构和配套软件和设备等多个部分，它们相互协作，共同实现机器人的功能和任务。

常见的工业机器人传感器类型和作用介绍工业机器人是现代工业生产中的重要设备，它可以自动完成各种工艺操作，提高生产效率和质量。

而机器人要实现自主操作和与环境的交互，就必须依赖传感器来获取各种信息。

下面将介绍一些常见的工业机器人传感器类型及其作用。

1.视觉传感器：视觉传感器是机器人中应用最广泛的传感器之一，可以帮助机器人获取周围环境的图像信息，实现目标识别、位置定位、检测等功能。

常见的视觉传感器包括CCD相机、CMOS相机等，其分辨率越高，精度越高。

2.力传感器：力传感器可以测量机器人与周围环境之间的力和力矩，实现精确控制和操作。

常见的力传感器有电容式、压阻式、电感式等，可以应用于装配、抓取、力控处置等任务。

3.距离传感器：距离传感器可以测量机器人与物体之间的距离，实现避障、定位等功能。

常见的距离传感器包括激光传感器、超声波传感器、红外线传感器等，可以用于测距、测量高度等任务。

4.光电传感器：光电传感器可以检测物体的存在、颜色、形状等特性，实现物体识别、分类、定位等功能。

常见的光电传感器有光电开关、光幕、光电编码器等，可以应用于自动分拣、装配等任务。

5.温度传感器：温度传感器可以测量机器人周围环境的温度变化，实现温度控制、安全保护等功能。

常见的温度传感器包括热敏电阻、热电偶等，可以用于焊接、烤箱等工作环境中。

6.声音传感器：声音传感器可以检测周围环境中的声音，实现语音交互、声音控制等功能。

常见的声音传感器有麦克风、声纳等，可以应用于机器人导航、语音识别等任务。

7.气体传感器：气体传感器可以检测周围环境中的气体浓度和成分，实现气体分析、安全监测等功能。

常见的气体传感器有气体传感电阻、气体传感器阵列等，可以应用于有害气体探测、环境监测等任务。

8.触摸传感器：触摸传感器可以感知机器人与物体接触的力和位置，实现精确控制和安全保护。

常见的触摸传感器有电容触摸传感器、压阻触摸传感器等，可以用于装配、物体操纵等任务。

关于机器人传感器的种类介绍随着智能化的程度提高，机器人传感器应用越来越多。

智能机器人主要有交互机器人、传感机器人和自主机器人3种。

从拟人功能出发，视觉、力觉、触觉最为重要，早已进入实用阶段，听觉也有较大进展，其它还有嗅觉、味觉、滑觉等，对应有多种传感器，所以机器人传感产业也形成了生产和科研力量。

1、内传感器机器介机电一体化的产品，内传感器和电机、轴等机械部件或机械结构如手臂（Arm）、手腕（Wrist）等安装在一起，完成位置、速度、力度的测量，实现伺服控制。

2、位置（位移）传感器直线移动传感器有电位计式传感器和可调变压器两种。

角位移传感器有电位计式、可调变压器（旋转变压器）及光电编码器三种，其中光电编码器有增量式编码器和绝对式编码器。

增量式编码器一般用于零位不确定的位置伺服控制，绝对式编码器能够得到对应于编码器初始锁定位置的驱动轴瞬时角度值，当设备受到压力时，只要读出每个关节编码器的读数，就能够对伺服控制的给定值进行调整，以防止机器人启动时产生过剧烈的运动。

3、速度和加速度传感器速度传感器有测量平移和旋转运动速度两种，但大多数情况下，只限于测量旋转速度。

利用位移的导数，特别是光电方法让光照射旋转圆盘，检测出旋转频率和脉冲数目，以求出旋转角度，及利用圆盘制成有缝隙，通过二个光电二极管辨别出角速度，即转速，这就是光电脉冲式转速传感器。

此外还有测速发电机用于测速等。

应变仪即伸缩测量仪，也是一种应力传感器，用于加速度测量。

加速度传感器用于测量工业机器人的动态控制信号。

一般有由速度测量进行推演、已知质量物体加速度所产生动力，即应用应变仪测量此力进行推演。

还有就是下面所说的方法：与被测加速度有关的力可由一个已知质量产生。

这种力可以为电磁力或电动力，最终简化。

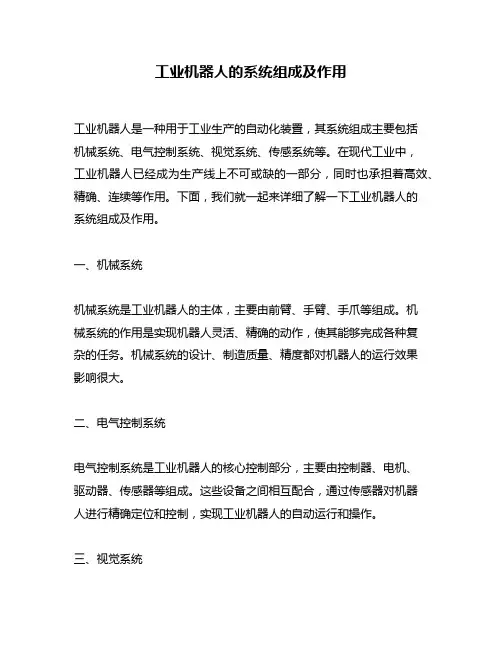

工业机器人的系统组成及作用工业机器人是一种用于工业生产的自动化装置，其系统组成主要包括机械系统、电气控制系统、视觉系统、传感系统等。

在现代工业中，工业机器人已经成为生产线上不可或缺的一部分，同时也承担着高效、精确、连续等作用。

下面，我们就一起来详细了解一下工业机器人的系统组成及作用。

一、机械系统机械系统是工业机器人的主体，主要由前臂、手臂、手爪等组成。

机械系统的作用是实现机器人灵活、精确的动作，使其能够完成各种复杂的任务。

机械系统的设计、制造质量、精度都对机器人的运行效果影响很大。

二、电气控制系统电气控制系统是工业机器人的核心控制部分，主要由控制器、电机、驱动器、传感器等组成。

这些设备之间相互配合，通过传感器对机器人进行精确定位和控制，实现工业机器人的自动运行和操作。

三、视觉系统在现代工业制造中，越来越多的工业机器人使用视觉系统来辅助工作。

视觉系统具有高分辨率、高精度等优势，可以对产品质量、工件定位等进行测量和检测，大大提高生产效益和产品质量。

四、传感系统传感系统是指传感器和控制器的组合，用于感知机器人的物理状态和环境状态。

通过传感系统，工业机器人能够感知位置、力度、速度、温度等参数，从而实现精准的定位、控制和操作。

从上述介绍中不难看出，工业机器人的系统组成十分复杂，相互协作，才能实现高效、精准的生产作业。

工业机器人在现代工业生产中承担了极其重要的角色，其作用主要包括：1、提高生产效率和质量使用工业机器人可以实现生产流程的自动化、连续化，提高生产效率。

同时，由于机器人具有高精度、高稳定性等特点，在生产过程中可以大大提高产品的品质。

2、降低劳动强度在传统的生产流程中，人工操作对工人的体力、耐力要求较高，使用工业机器人能够大大减轻人工负担，使生产环境更加舒适安全。

3、降低生产成本使用工业机器人制造产品的成本要比人工操作低，且能够实现零误差生产，降低废品率。

这不仅降低了生产成本，也提高了企业的竞争力。

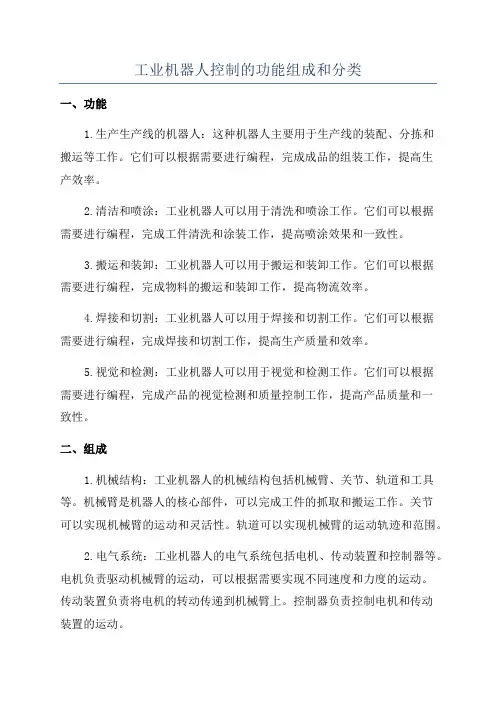

工业机器人控制的功能组成和分类一、功能1.生产生产线的机器人：这种机器人主要用于生产线的装配、分拣和搬运等工作。

它们可以根据需要进行编程，完成成品的组装工作，提高生产效率。

2.清洁和喷涂：工业机器人可以用于清洗和喷涂工作。

它们可以根据需要进行编程，完成工件清洗和涂装工作，提高喷涂效果和一致性。

3.搬运和装卸：工业机器人可以用于搬运和装卸工作。

它们可以根据需要进行编程，完成物料的搬运和装卸工作，提高物流效率。

4.焊接和切割：工业机器人可以用于焊接和切割工作。

它们可以根据需要进行编程，完成焊接和切割工作，提高生产质量和效率。

5.视觉和检测：工业机器人可以用于视觉和检测工作。

它们可以根据需要进行编程，完成产品的视觉检测和质量控制工作，提高产品质量和一致性。

二、组成1.机械结构：工业机器人的机械结构包括机械臂、关节、轨道和工具等。

机械臂是机器人的核心部件，可以完成工件的抓取和搬运工作。

关节可以实现机械臂的运动和灵活性。

轨道可以实现机械臂的运动轨迹和范围。

2.电气系统：工业机器人的电气系统包括电机、传动装置和控制器等。

电机负责驱动机械臂的运动，可以根据需要实现不同速度和力度的运动。

传动装置负责将电机的转动传递到机械臂上。

控制器负责控制电机和传动装置的运动。

3.控制系统：工业机器人的控制系统包括计算机、编程器和接口设备等。

计算机负责控制机械臂的运动和动作，可以根据需要编写程序进行控制。

编程器负责编写和修改程序。

接口设备负责与其他设备进行通信和数据传输。

4.传感系统：工业机器人的传感系统包括传感器、测量仪器和监控设备等。

传感器可以实时监测机械臂的位置和力度，可以根据需要进行反馈和调整。

测量仪器可以实时测量和记录工业机器人的性能和效果。

监控设备可以实时监控和控制机器人的运行和状态。

三、分类根据工作特点和结构形式1.固定式机器人：这种机器人通常是固定在一个地方，不能移动。

它们主要用于生产线上的装配、焊接和切割等工作。

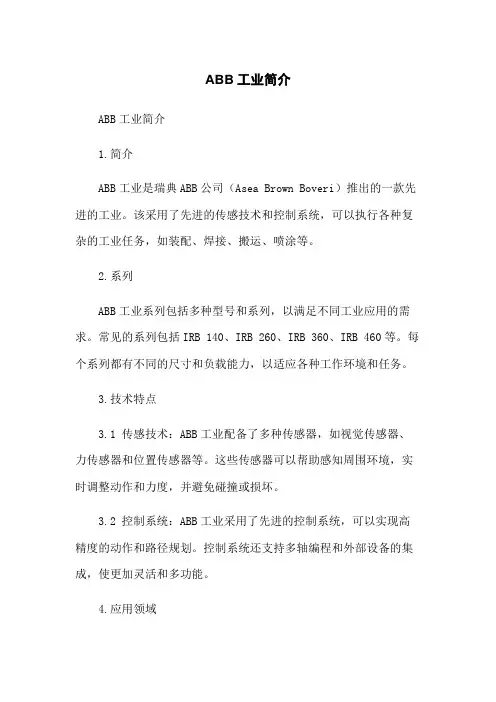

ABB工业简介ABB工业简介1.简介ABB工业是瑞典ABB公司（Asea Brown Boveri）推出的一款先进的工业。

该采用了先进的传感技术和控制系统，可以执行各种复杂的工业任务，如装配、焊接、搬运、喷涂等。

2.系列ABB工业系列包括多种型号和系列，以满足不同工业应用的需求。

常见的系列包括IRB 140、IRB 260、IRB 360、IRB 460等。

每个系列都有不同的尺寸和负载能力，以适应各种工作环境和任务。

3.技术特点3.1 传感技术：ABB工业配备了多种传感器，如视觉传感器、力传感器和位置传感器等。

这些传感器可以帮助感知周围环境，实时调整动作和力度，并避免碰撞或损坏。

3.2 控制系统：ABB工业采用了先进的控制系统，可以实现高精度的动作和路径规划。

控制系统还支持多轴编程和外部设备的集成，使更加灵活和多功能。

4.应用领域ABB工业广泛应用于各个行业，包括汽车制造、电子制造、金属加工、物流和机械加工等。

它们可以在生产线上执行各种任务，从装配零件到焊接金属，从搬运货物到喷涂涂料。

5.优势5.1 提高生产效率：ABB工业可以按照预定的路径和速度执行任务，减少了人工操作的时间和错误率，从而提高了生产效率。

5.2 保障安全性：ABB工业配备了多种传感器和安全设备，可以监测周围环境，并及时停止运动，以保障操作人员的安全。

5.3 节约成本：与传统的人力操作相比，ABB工业可以节约人力资源，并降低了人力成本和其他相关成本，如培训和健康保险等。

本文档涉及附件：附件1：ABB工业技术规格表附件2：ABB工业应用案例本文所涉及的法律名词及注释：1.ABB公司：Asea Brown Boveri公司的简称，是一家全球知名的工业自动化和电力技术公司。

2.传感器：用于感知环境和获取物理量信息的装置或设备。

3.动作规划：指根据任务要求，自动计算和合适的动作路径和速度。

4.外部设备：指与配套使用的其他设备，如夹具、传送带等。

abb机器人工作原理ABB机器人是一种先进的工业机器人，其工作原理基于先进的传感技术和精确的运动控制系统。

本文将介绍ABB机器人的工作原理及其在工业领域的应用。

ABB机器人的工作原理可以概括为三个主要步骤：感知、决策和执行。

感知是指机器人通过搭载的传感器来获取周围环境的信息。

这些传感器可以包括视觉传感器、力传感器和位置传感器等。

通过这些传感器，机器人可以感知到物体的位置、形状、质量以及周围环境的变化。

在感知的基础上，机器人进行决策，即根据感知到的信息来确定下一步的动作。

这一步通常由机器学习算法或预先编程的规则来完成。

机器人可以根据任务要求和环境条件，做出相应的决策，如选择合适的工具、路径规划和动作序列等。

机器人执行决策并完成任务。

ABB机器人具有精确的运动控制系统，可以根据决策结果来控制关节和末端执行器的运动。

通过精确的运动控制，机器人可以实现高度复杂的动作，如抓取、装配、焊接等。

同时，机器人还可以根据实时反馈进行调整，以确保任务的准确性和稳定性。

除了以上的基本工作原理，ABB机器人还具有一些特殊的功能和特点。

例如，它可以通过与其他机器人或外部设备的通信来实现协作工作。

这种协作可以是同步的，也可以是异步的，使得机器人能够更好地适应复杂的工作环境。

ABB机器人还具有高度灵活的编程能力。

它可以通过编程语言或图形化界面进行编程，以实现各种复杂的任务。

这种灵活性使得ABB 机器人在不同的工业领域中得到广泛应用，如汽车制造、电子组装、食品加工等。

总结起来，ABB机器人的工作原理基于先进的传感技术和精确的运动控制系统。

通过感知、决策和执行三个步骤，机器人可以完成各种复杂的任务。

其灵活的编程能力和协作功能使得ABB机器人在工业领域中发挥着重要的作用，提高了生产效率和产品质量。

随着科技的不断进步，相信ABB机器人在未来会有更广阔的应用前景。

机器视觉在工业机器人中的应用机器视觉是一种模仿人类视觉感知和处理信息的技术，通过摄像机和图像处理算法，实现对机器周围环境的感知和分析。

在工业机器人中，机器视觉的应用越来越广泛。

本文将讨论机器视觉在工业机器人中的应用以及对生产效率和质量的影响。

一、工业机器人的视觉传感技术在工业机器人中，机器视觉系统通常包括图像采集设备、图像传输、图像处理和分析等组成部分。

图像采集设备一般是摄像机，用于拍摄机器周围的图像。

通过图像传输，将采集到的图像传输给图像处理和分析系统。

图像处理和分析系统利用图像处理算法，对图像进行处理和分析，从而提取出有用的信息。

通过这些信息，工业机器人能够判断和识别物体、实现自动定位和控制。

二、机器视觉在工业机器人中的应用1. 目标检测和识别机器视觉可以通过图像处理算法，实现对物体的检测和识别。

例如，在汽车工厂中，机器人可以通过机器视觉系统，识别汽车上的零部件，确保零部件的位置和朝向正确，进而进行下一步的操作。

这样可以提高生产效率，减少人为错误。

2. 运动控制和定位机器视觉可以实现对机器人运动的控制和定位。

通过对机器周围环境的感知，机器视觉系统可以实时调整机器人的运动轨迹和速度，确保机器人能够准确地完成任务。

例如，在物流仓储中，机器视觉可以实现对货架上货物的定位和抓取，提高物流效率。

3. 缺陷检测和质量控制机器视觉可以用于检测产品的缺陷和实现质量控制。

通过图像处理算法，机器视觉系统可以实时检测产品表面的缺陷，如颜色差异、破损等，从而实现自动化的缺陷检测和分类。

这样不仅可以提高产品质量，还可以减少人工检测的成本和时间。

4. 精确测量和尺寸检测机器视觉可以实现对产品尺寸的测量和检测。

通过图像处理算法和图像分析，机器视觉系统可以精确地测量产品的尺寸，包括长度、宽度、高度等。

这对于一些需要精确尺寸的工业应用非常重要，例如电子元器件的组装等。

三、机器视觉在工业机器人中的优势1. 提高生产效率机器视觉可以实现自动化的目标检测、运动控制和缺陷检测，减少人为错误，提高生产效率。

机器人传感系统的组成机器人传感系统是机器人的重要组成部分，用于获取外部环境的信息和实施行动控制。

传感系统由多个感知模块组成，通过数据采集、信号处理、和决策算法等技术实现机器人的感知、识别、定位、导航、物体抓取等功能。

1. 视觉传感系统：采用光学传感器或相机等设备，获取外部环境图像信息，并通过图像处理算法实现物体的识别、跟踪和计量等功能。

视觉传感器可分为单一视角或多视角，并可根据应用场景选择不同的视角和分辨率。

2. 声音传感系统：采用话筒、麦克风等设备，获取外部环境声音信息，并通过信号处理算法实现人声或物体声音的识别和追踪等功能。

声音传感系统可应用于人机交互、噪音检测、声音定位和物体可视化等领域。

3. 触觉传感系统：采用电容、电阻、压电等传感器，感知机器人与周围环境的接触力、压力、位移、形变等信息，并通过信号处理算法实现物体表面质感、形状和物体接触力的识别和模拟等功能。

触觉传感系统可应用于机器人的操作、人机交互、医疗手术等领域。

4. 姿态传感系统：采用加速度计、陀螺仪、磁罗盘等传感器，实时测量机器人的加速度、角速度、姿态、位置等信息，通过信号处理和算法实现机器人的稳定控制和导航等功能。

姿态传感系统可应用于机器人的自我定位和导航、飞行器的姿态控制等领域。

5. 气体传感系统：采用气体传感器或化学传感器，感知周围环境的气体成分、浓度和温度等信息，并通过信号处理和算法实现气体的检测、识别和监测等功能。

气体传感器可应用于环保监测、工业检测、生命科学等领域。

6. 标记识别系统：采用条形码、QR码、RFID等标志识别技术，实现物体的标示和登记，通过信号处理和算法实现物体的识别、跟踪和记录等功能。

标记识别系统可应用于库存管理、追踪识别和安全监测等领域。

7. 滤波系统：采用滤波器或降噪器等技术，对传感器输出的原始数据进行滤波和处理，提高信号的质量和准确性，通过信号处理和算法实现传感器数据的清洗、滤波和校准等功能。

滤波系统可应用于数据处理领域、机器人控制等领域。
